OPEL INSIGNIA BREAK 2018 Instruksjonsbok

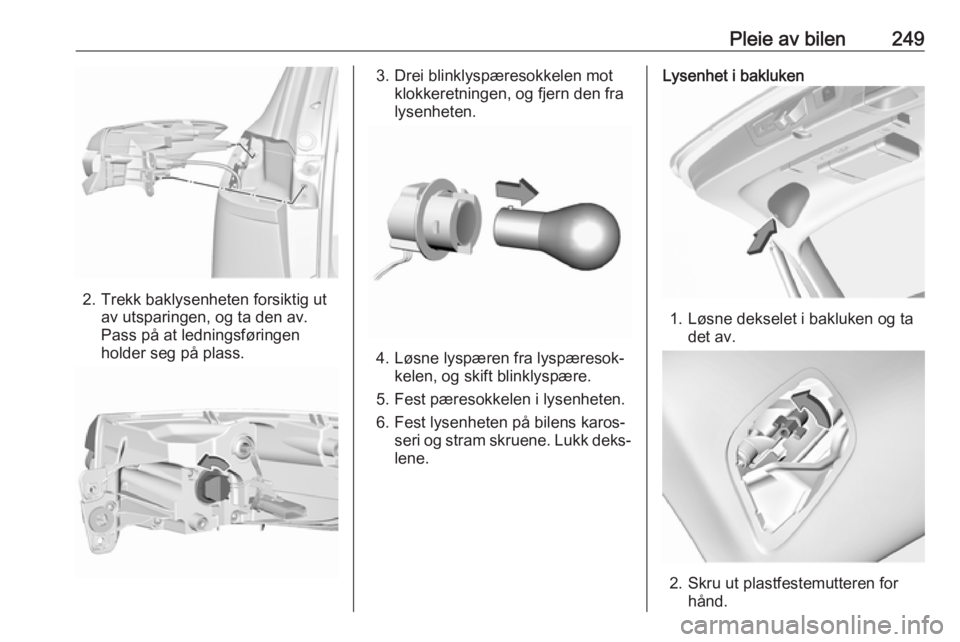

Pleie av bilen249
2. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
Pass på at ledningsføringen
holder seg på plass.
3. Drei blinklyspæresokkelen mot klokkeretningen, og fjern den fra
lysenheten.
4. Løsne lyspæren fra lyspæresok‐ kelen, og skift blinklyspære.
5. Fest pæresokkelen i lysenheten.
6. Fest lysenheten på bilens karos‐ seri og stram skruene. Lukk deks‐lene.
Lysenhet i bakluken
1. Løsne dekselet i bakluken og ta det av.
2. Skru ut plastfestemutteren forhånd.

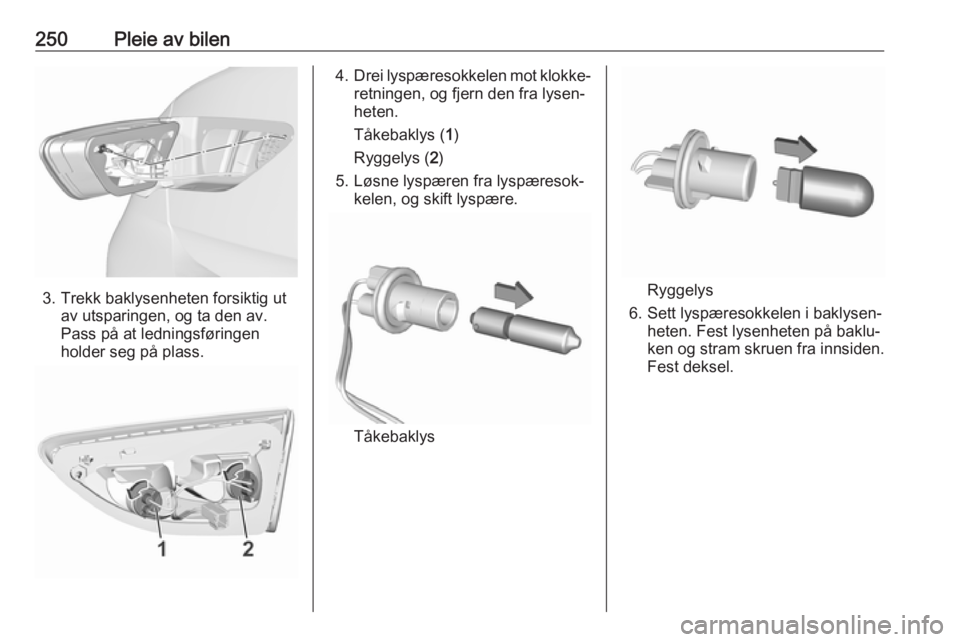

250Pleie av bilen
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
Pass på at ledningsføringen
holder seg på plass.
4. Drei lyspæresokkelen mot klokke‐
retningen, og fjern den fra lysen‐
heten.
Tåkebaklys ( 1)
Ryggelys ( 2)
5. Løsne lyspæren fra lyspæresok‐ kelen, og skift lyspære.
Tåkebaklys
Ryggelys
6. Sett lyspæresokkelen i baklysen‐ heten. Fest lysenheten på baklu‐
ken og stram skruen fra innsiden.
Fest deksel.

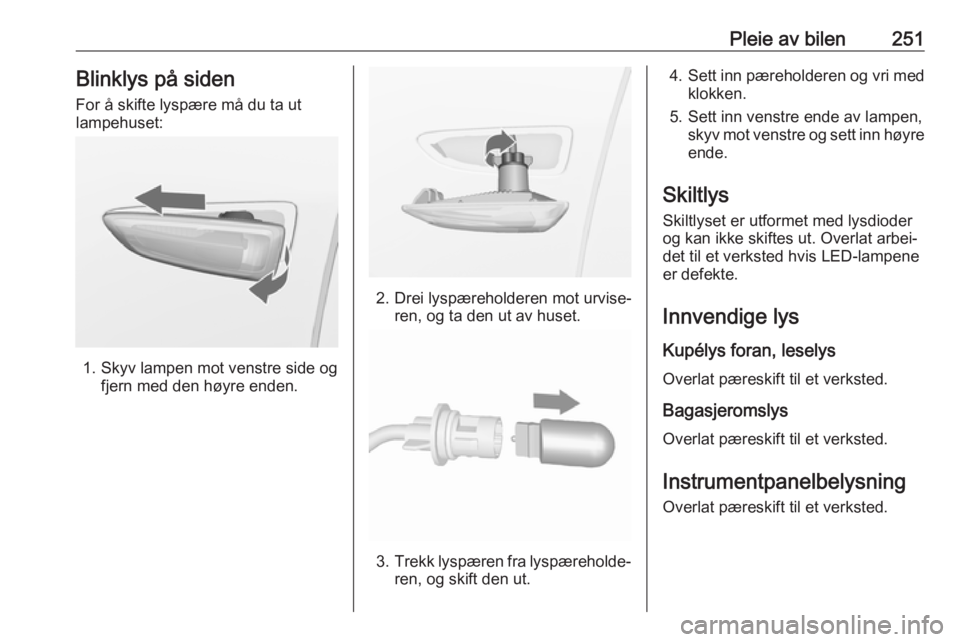

Pleie av bilen251Blinklys på sidenFor å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampen mot venstre side og fjern med den høyre enden.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys Skiltlyset er utformet med lysdioder
og kan ikke skiftes ut. Overlat arbei‐
det til et verksted hvis LED-lampene
er defekte.
Innvendige lys
Kupélys foran, leselys Overlat pæreskift til et verksted.
Bagasjeromslys Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.

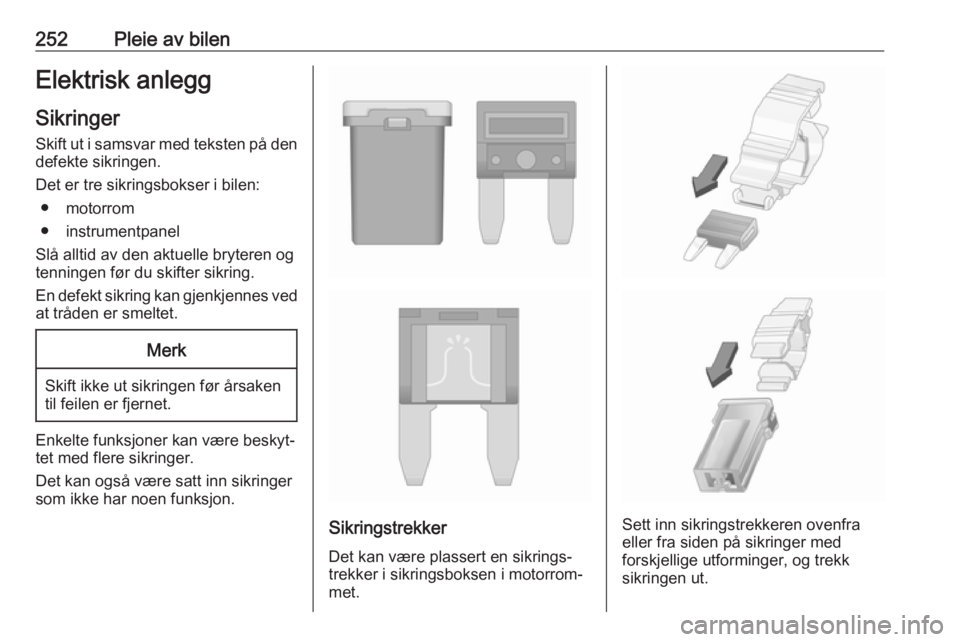

252Pleie av bilenElektrisk anleggSikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ● motorrom
● instrumentpanel
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet.Merk
Skift ikke ut sikringen før årsaken
til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.

Pleie av bilen253Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.
Nr.Strømkrets1–2–3ABS4–5–6Bakluke7Tåkelys8Minnemodul9Bakruteoppvarming10Hoftestøtte i sete11DC/DC batteri12Oppvarmet bakrute13Oppvarmet speil14–15–16Visker foran17Elektrisk sete, passasjerside

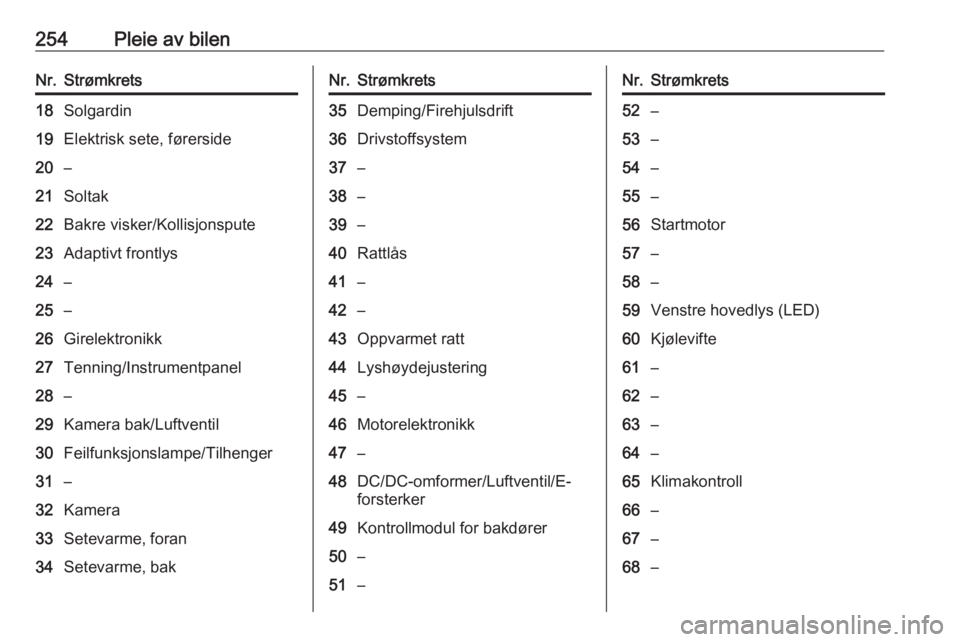

254Pleie av bilenNr.Strømkrets18Solgardin19Elektrisk sete, førerside20–21Soltak22Bakre visker/Kollisjonspute23Adaptivt frontlys24–25–26Girelektronikk27Tenning/Instrumentpanel28–29Kamera bak/Luftventil30Feilfunksjonslampe/Tilhenger31–32Kamera33Setevarme, foran34Setevarme, bakNr.Strømkrets35Demping/Firehjulsdrift36Drivstoffsystem37–38–39–40Rattlås41–42–43Oppvarmet ratt44Lyshøydejustering45–46Motorelektronikk47–48DC/DC-omformer/Luftventil/E-
forsterker49Kontrollmodul for bakdører50–51–Nr.Strømkrets52–53–54–55–56Startmotor57–58–59Venstre hovedlys (LED)60Kjølevifte61–62–63–64–65Klimakontroll66–67–68–

Pleie av bilen255Nr.Strømkrets69Høyre fjernlys (halogen)/Høyre
hovedlys (LED)70Venstre fjernlys (halogen)71–72Startmotor73–74Girelektronikk75Motorelektronikk76Eksosreduksjonssystem77–78Horn79Spylersystem80–81Motorelektronikk82–83Tenningscoil84Tenningscoil85DrivverkNr.Strømkrets86–87Dieseloljeoppvarming88Luftspjeld89–90-91-92Etterkokepumpe93Elektronisk nøkkel94–95Kjølevæskepumpe96Dieseloljeoppvarming97–98–99Kjølevæskepumpe
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.
Sikringsboksen i instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak et deksel i instru‐
mentpanelet.
Løsne dekselet på siden og fjern
dette.

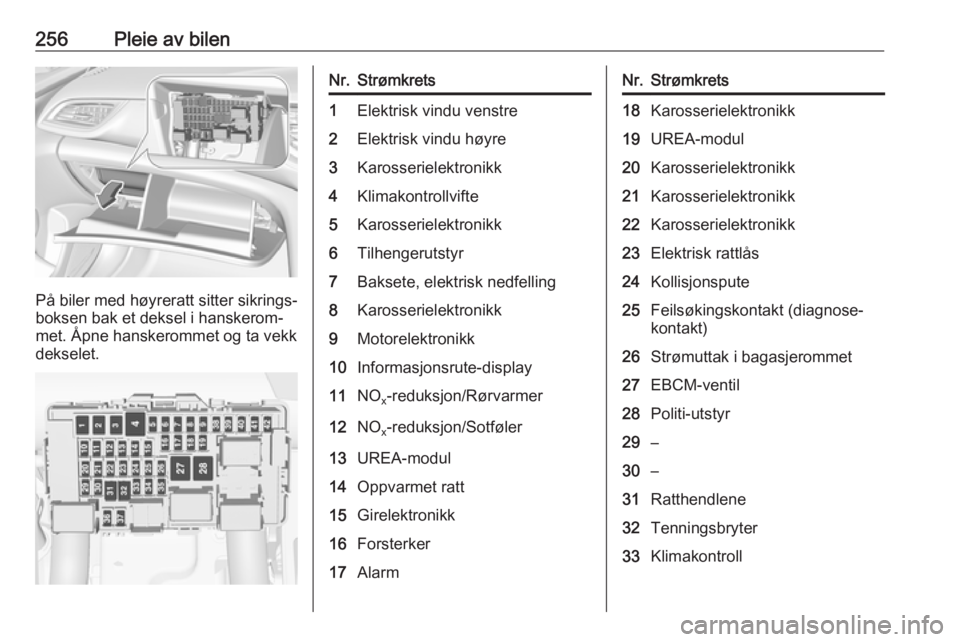

256Pleie av bilen
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐ met. Åpne hanskerommet og ta vekk
dekselet.
Nr.Strømkrets1Elektrisk vindu venstre2Elektrisk vindu høyre3Karosserielektronikk4Klimakontrollvifte5Karosserielektronikk6Tilhengerutstyr7Baksete, elektrisk nedfelling8Karosserielektronikk9Motorelektronikk10Informasjonsrute-display11NO x-reduksjon/Rørvarmer12NO
x-reduksjon/Sotføler13UREA-modul14Oppvarmet ratt15Girelektronikk16Forsterker17AlarmNr.Strømkrets18Karosserielektronikk19UREA-modul20Karosserielektronikk21Karosserielektronikk22Karosserielektronikk23Elektrisk rattlås24Kollisjonspute25Feilsøkingskontakt (diagnose‐
kontakt)26Strømuttak i bagasjerommet27EBCM-ventil28Politi-utstyr29–30–31Ratthendlene32Tenningsbryter33Klimakontroll

Pleie av bilen257Nr.Strømkrets34Sentral portmodul35AUX/USB-kontakt36Trådløs lader37Bakrutevisker38Onstar39Display40Parkeringsradar41Konsoll i taket42RadioVerktøy i bilen
Verktøy
Biler med reservehjul
Jekken med hjulnøkkelen, verktøyet,
en forlengerbolt for feste av et skadet hjul og slepeøyet er plassert i verk‐
tøykassen under reservehjulet i laste‐ rommet. Reservehjul 3 270.
Biler uten reservehjul
Skrutrekkeren og sleperingen er plas‐
sert i en boks under gulvdekslet i
bagasjerommet.
Dekkreparasjonssett 3 263.

258Pleie av bilenBiler med høyttalersystem for lyd
Skrutrekkeren og sleperingen er plas‐
sert under gulvdekslet i bagasjerom‐
met, ved siden av den runde høytta‐ lersystemkomponenten.
Dekkreparasjonssett 3 263.
Hjul og dekk
Dekkenes og felgenes tilstandKjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe
kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot
fortauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal
slitasje.
Vinterdekk
Vinterdekk gir sikrere kjøring når temperaturen er under 7 °C, og bør
derfor brukes på alle hjul.
Fest et hastighetsklistremerke i
henhold til nasjonale forskrifter i føre‐ rens synsfelt.
Alle dekkdimensjoner er tillatt som
vinterdekk 3 296.Dekkbetegnelser
F.eks. 215/60 R 16 95 V215:dekkbredde i mm60:profilforhold (dekkhøyde i
forhold til dekkbredde) i %R:dekktype: RadialRF:konstruksjonstype: RunFlat16:felgdiameter i tommer95:lastindeks, 95 tilsvarer f.eks.
690 kgV:bokstav for hastighetskode
Bokstav for hastighetskode:
Q:opptil 160 km/tS:opptil 180 km/tT:opptil 190 km/tH:opptil 210 km/tV:opptil 240 km/tW:opptil 270 km/t
Velg et dekk som passer for den
maksimale hastigheten for bilen din.
Maksimal hastighet kan oppnås med egenvekt med fører (75 kg) pluss
125 kg bagasje. Ekstrautstyr kan
redusere bilens maksimale hastighet.
Kjøredata 3 289.
