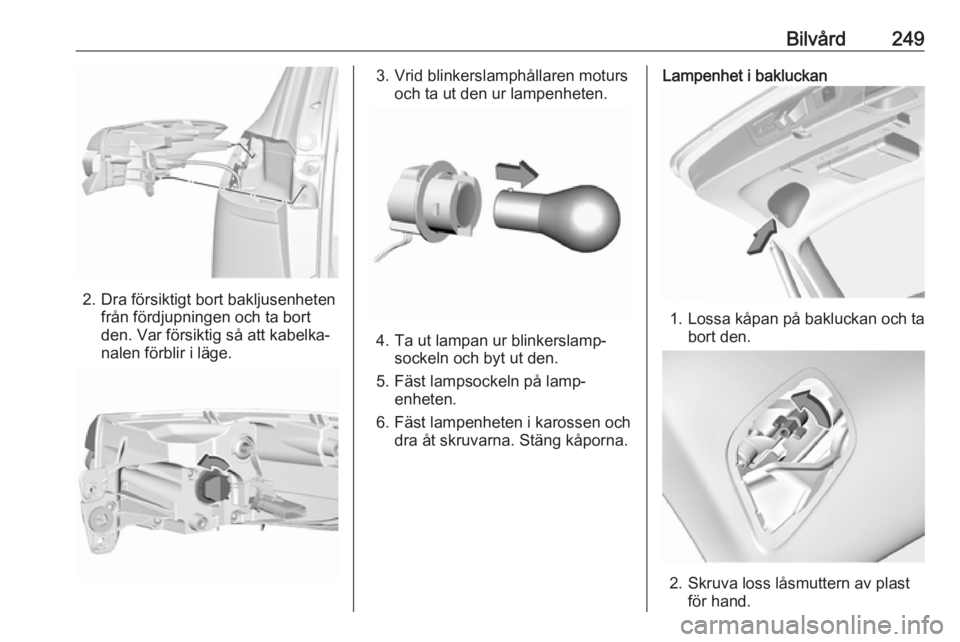

Bilvård249
2. Dra försiktigt bort bakljusenhetenfrån fördjupningen och ta bort
den. Var försiktig så att kabelka‐
nalen förblir i läge.
3. Vrid blinkerslamphållaren moturs och ta ut den ur lampenheten.
4. Ta ut lampan ur blinkerslamp‐sockeln och byt ut den.
5. Fäst lampsockeln på lamp‐ enheten.
6. Fäst lampenheten i karossen och dra åt skruvarna. Stäng kåporna.
Lampenhet i bakluckan
1.Lossa kåpan på bakluckan och ta
bort den.
2. Skruva loss låsmuttern av plast för hand.

250Bilvård
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den. Var
försiktig så att kabelkanalen förblir
i läge.
4. Vrid lamphållaren moturs och ta ut
den ur lampenheten.
Dimbakljus ( 1)
Backljus ( 2)
5. Ta ut lampan ur lampsockeln och byt ut den.
Dimbakljus
Backljus
6. Sätt i lampsockeln i bakljus‐ enheten. Sätt dit ljusenheten på
bakluckan och dra åt skruven från
insidan. Sätt dit kåpan.

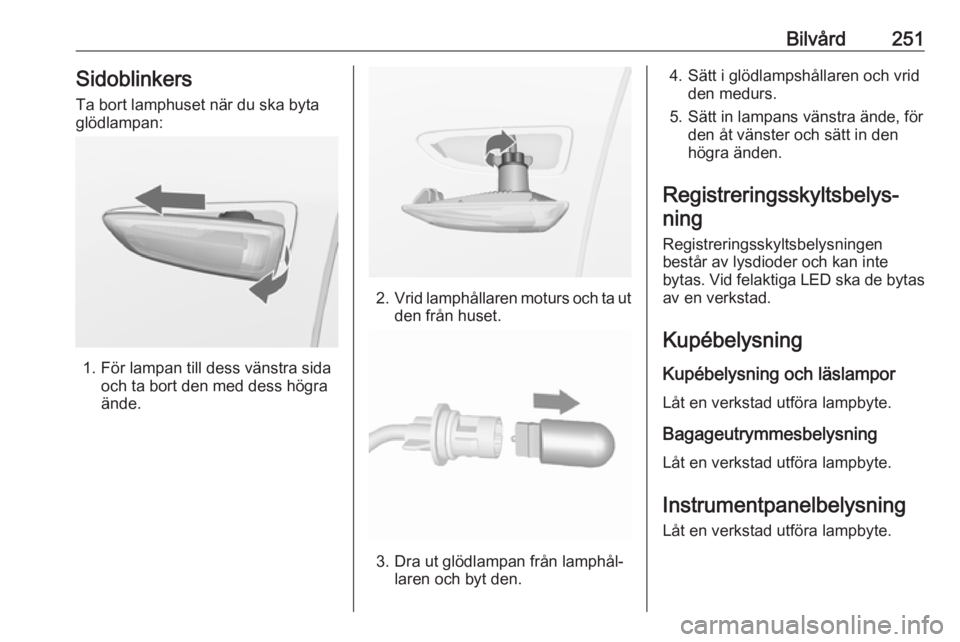

Bilvård251SidoblinkersTa bort lamphuset när du ska byta
glödlampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐ ning
Registreringsskyltsbelysningen
består av lysdioder och kan inte
bytas. Vid felaktiga LED ska de bytas av en verkstad.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad utföra lampbyte.
Bagageutrymmesbelysning
Låt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.

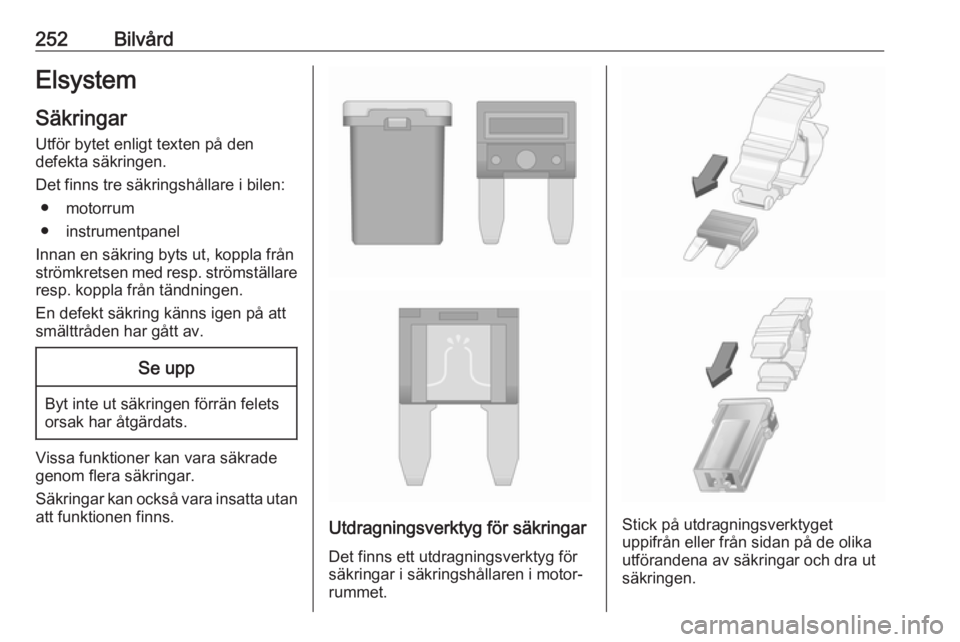

252BilvårdElsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns tre säkringshållare i bilen: ● motorrum
● instrumentpanel
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av.Se upp
Byt inte ut säkringen förrän felets
orsak har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.Stick på utdragningsverktyget
uppifrån eller från sidan på de olika
utförandena av säkringar och dra ut säkringen.

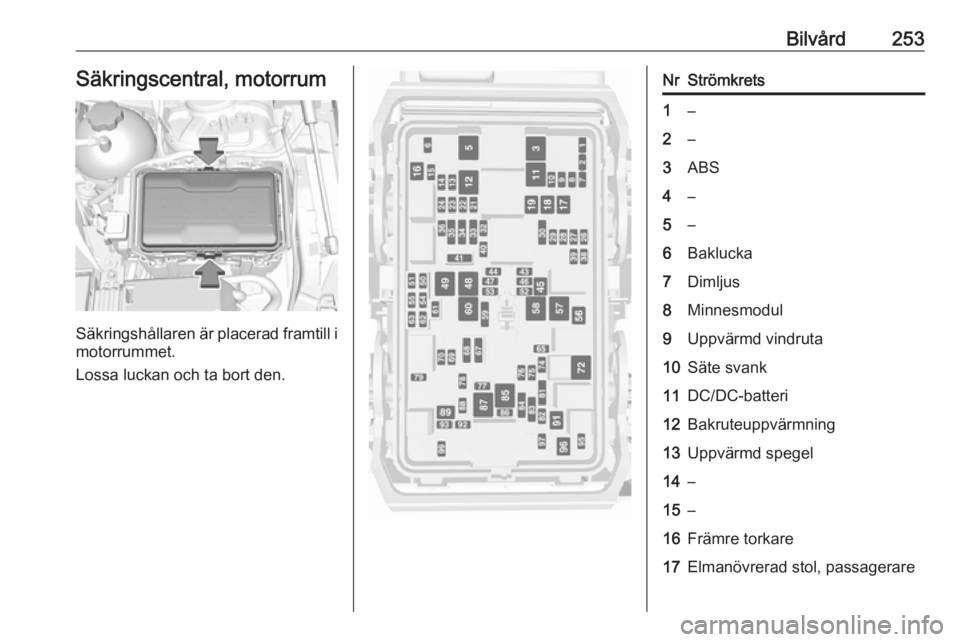

Bilvård253Säkringscentral, motorrum
Säkringshållaren är placerad framtill imotorrummet.
Lossa luckan och ta bort den.
NrStrömkrets1–2–3ABS4–5–6Baklucka7Dimljus8Minnesmodul9Uppvärmd vindruta10Säte svank11DC/DC-batteri12Bakruteuppvärmning13Uppvärmd spegel14–15–16Främre torkare17Elmanövrerad stol, passagerare

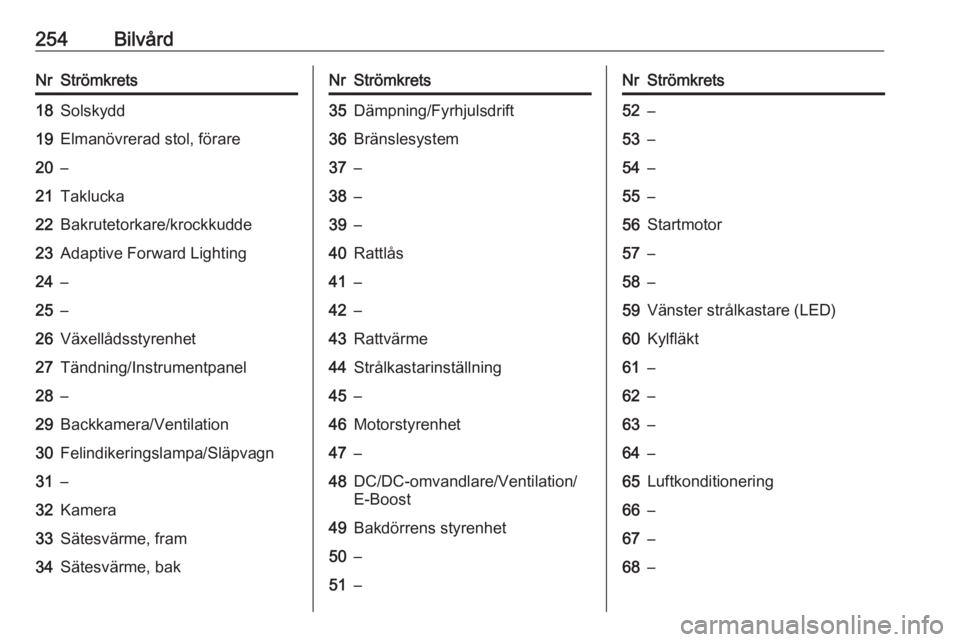

254BilvårdNrStrömkrets18Solskydd19Elmanövrerad stol, förare20–21Taklucka22Bakrutetorkare/krockkudde23Adaptive Forward Lighting24–25–26Växellådsstyrenhet27Tändning/Instrumentpanel28–29Backkamera/Ventilation30Felindikeringslampa/Släpvagn31–32Kamera33Sätesvärme, fram34Sätesvärme, bakNrStrömkrets35Dämpning/Fyrhjulsdrift36Bränslesystem37–38–39–40Rattlås41–42–43Rattvärme44Strålkastarinställning45–46Motorstyrenhet47–48DC/DC-omvandlare/Ventilation/
E-Boost49Bakdörrens styrenhet50–51–NrStrömkrets52–53–54–55–56Startmotor57–58–59Vänster strålkastare (LED)60Kylfläkt61–62–63–64–65Luftkonditionering66–67–68–

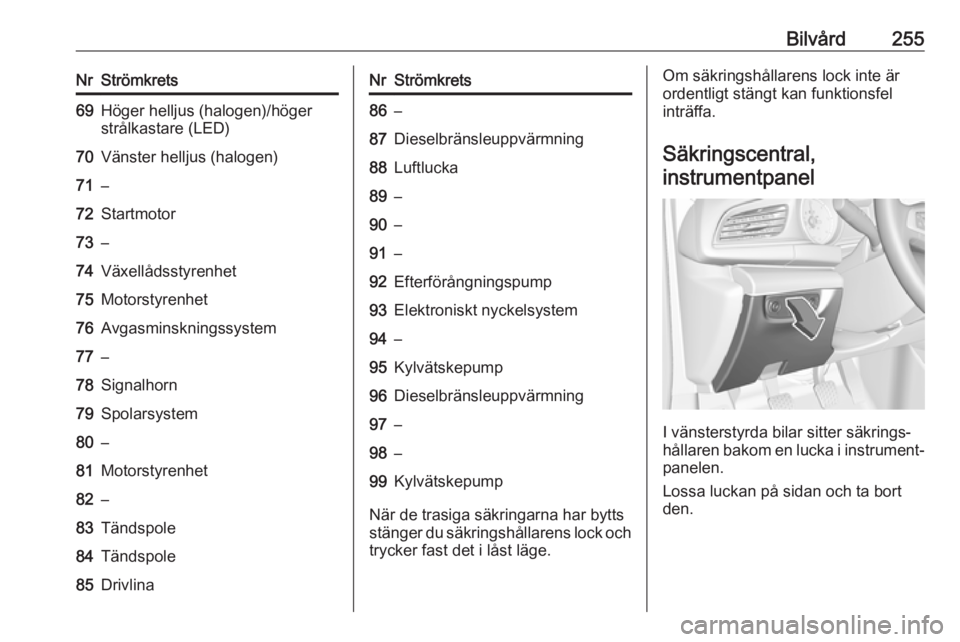

Bilvård255NrStrömkrets69Höger helljus (halogen)/höger
strålkastare (LED)70Vänster helljus (halogen)71–72Startmotor73–74Växellådsstyrenhet75Motorstyrenhet76Avgasminskningssystem77–78Signalhorn79Spolarsystem80–81Motorstyrenhet82–83Tändspole84Tändspole85DrivlinaNrStrömkrets86–87Dieselbränsleuppvärmning88Luftlucka89–90–91–92Efterförångningspump93Elektroniskt nyckelsystem94–95Kylvätskepump96Dieselbränsleuppvärmning97–98–99Kylvätskepump
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.
Säkringscentral,
instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom en lucka i instrument‐
panelen.
Lossa luckan på sidan och ta bort
den.

256Bilvård
I högerstyrda bilar är säkringshållarenplacerad bakom ett skydd i handsk‐
facket. Öppna handskfacket och ta
bort skyddet.
NrStrömkrets1Elektrisk fönsterhiss vänster2Elektrisk fönsterhiss höger3Karosstyrenhet4Klimatregleringsfläkt5Karosstyrenhet6Dragkrokssats7Baksäte, elektrisk infällning8Karosstyrenhet9Motorstyrenhet10Head-up-display11NO x-minskning/Rörvärmare12NO
x-minskning/Sotsensor13UREA-modul14Rattvärme15Växellådsstyrenhet16Förstärkare17LarmNrStrömkrets18Karosstyrenhet19UREA-modul20Karosstyrenhet21Karosstyrenhet22Karosstyrenhet23Elektriskt rattlås24Airbag25Diagnoskontakt26Eluttag lastutrymme27EBCM-ventil28Polisutrustning29–30–31Rattreglage32Tändningslås33Luftkonditionering34Central gateway-modul

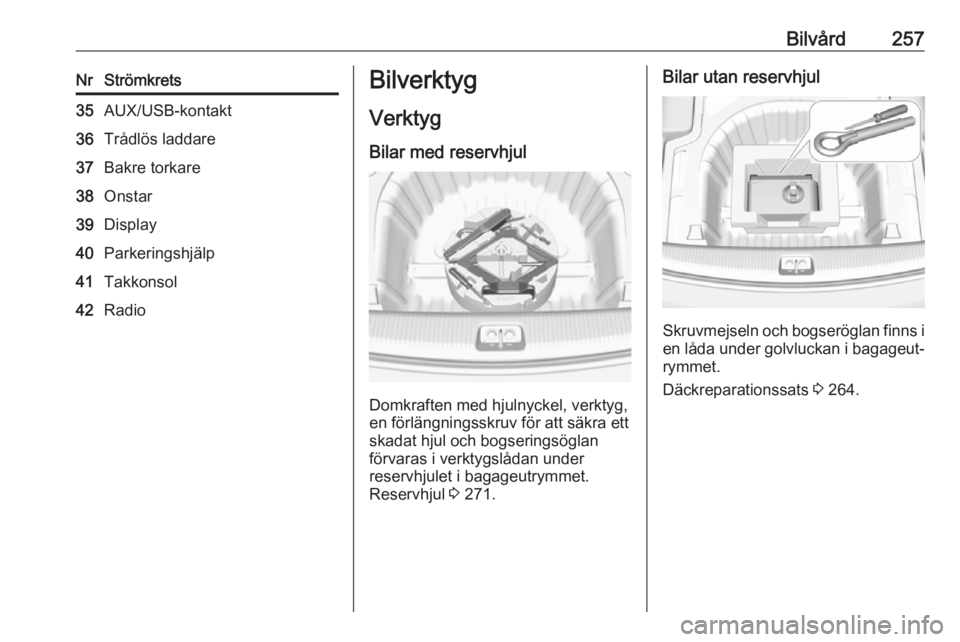

Bilvård257NrStrömkrets35AUX/USB-kontakt36Trådlös laddare37Bakre torkare38Onstar39Display40Parkeringshjälp41Takkonsol42RadioBilverktygVerktyg
Bilar med reservhjul
Domkraften med hjulnyckel, verktyg,
en förlängningsskruv för att säkra ett
skadat hjul och bogseringsöglan
förvaras i verktygslådan under
reservhjulet i bagageutrymmet.
Reservhjul 3 271.
Bilar utan reservhjul
Skruvmejseln och bogseröglan finns i
en låda under golvluckan i bagageut‐
rymmet.
Däckreparationssats 3 264.

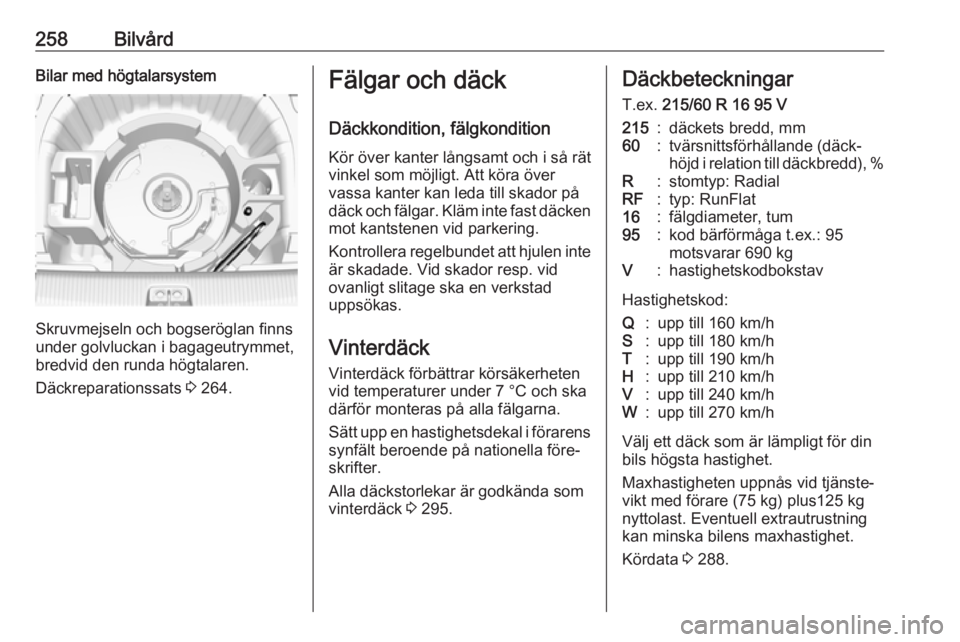

258BilvårdBilar med högtalarsystem
Skruvmejseln och bogseröglan finns
under golvluckan i bagageutrymmet,
bredvid den runda högtalaren.
Däckreparationssats 3 264.
Fälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad
uppsökas.
Vinterdäck Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska därför monteras på alla fälgarna.
Sätt upp en hastighetsdekal i förarens
synfält beroende på nationella före‐
skrifter.
Alla däckstorlekar är godkända som
vinterdäck 3 295.Däckbeteckningar
T.ex. 215/60 R 16 95 V215:däckets bredd, mm60:tvärsnittsförhållande (däck‐
höjd i relation till däckbredd), %R:stomtyp: RadialRF:typ: RunFlat16:fälgdiameter, tum95:kod bärförmåga t.ex.: 95
motsvarar 690 kgV:hastighetskodbokstav
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐
vikt med förare (75 kg) plus125 kg
nyttolast. Eventuell extrautrustning
kan minska bilens maxhastighet.
Kördata 3 288.
