OPEL INSIGNIA BREAK 2018 Instruktionsbok
Manufacturer: OPEL, Model Year: 2018, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2018Pages: 321, PDF Size: 9.26 MB

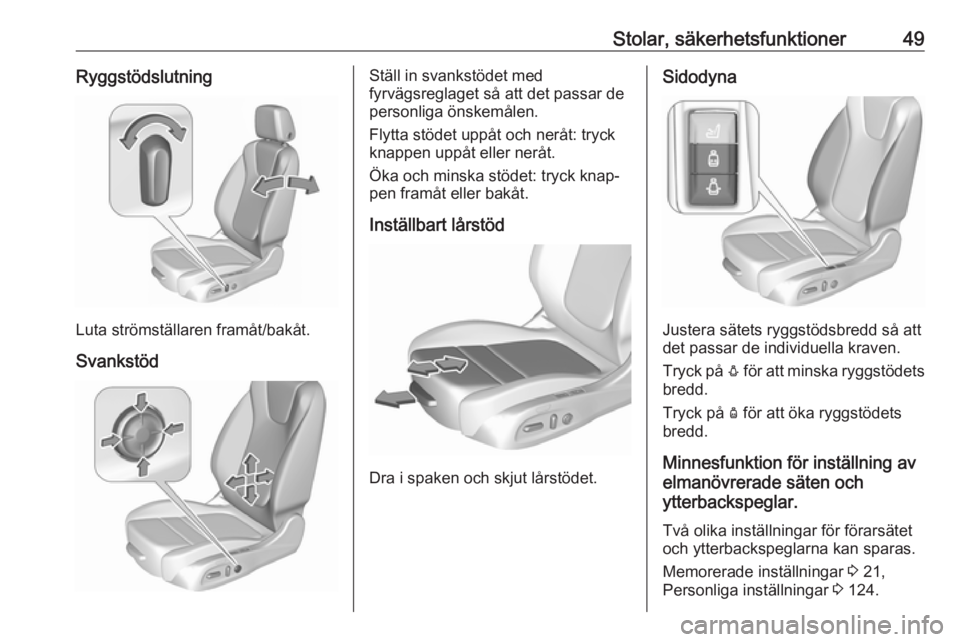

Page 51 of 321
Stolar, säkerhetsfunktioner49Ryggstödslutning
Luta strömställaren framåt/bakåt.Svankstöd
Ställ in svankstödet med
fyrvägsreglaget så att det passar de personliga önskemålen.
Flytta stödet uppåt och neråt: tryck
knappen uppåt eller neråt.
Öka och minska stödet: tryck knap‐
pen framåt eller bakåt.
Inställbart lårstöd
Dra i spaken och skjut lårstödet.
Sidodyna
Justera sätets ryggstödsbredd så att
det passar de individuella kraven.
Tryck på e för att minska ryggstödets
bredd.
Tryck på d för att öka ryggstödets
bredd.
Minnesfunktion för inställning av
elmanövrerade säten och
ytterbackspeglar.
Två olika inställningar för förarsätet
och ytterbackspeglarna kan sparas.
Memorerade inställningar 3 21,
Personliga inställningar 3 124.

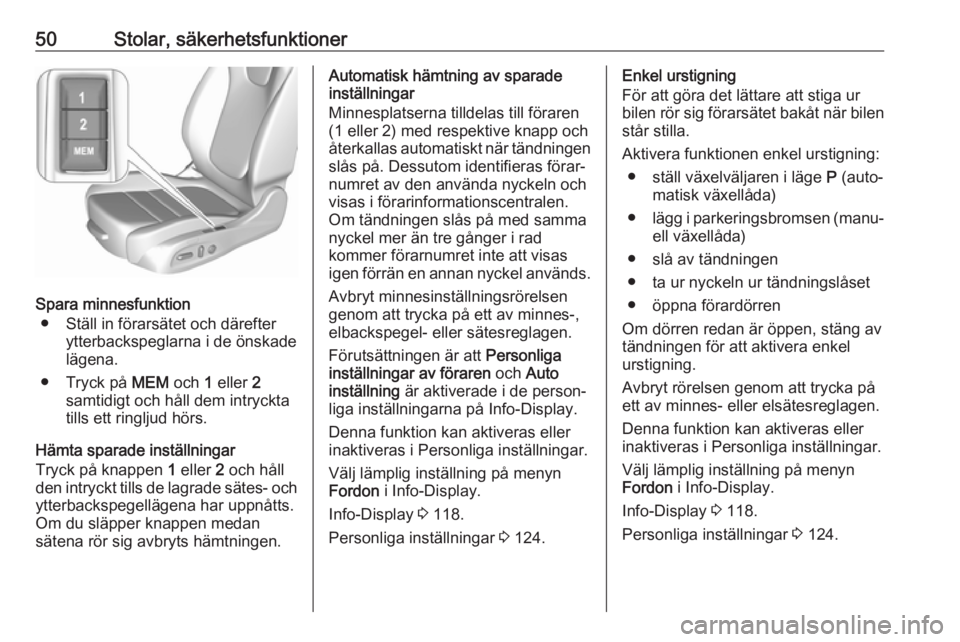

Page 52 of 321
50Stolar, säkerhetsfunktioner
Spara minnesfunktion● Ställ in förarsätet och därefter ytterbackspeglarna i de önskade
lägena.
● Tryck på MEM och 1 eller 2
samtidigt och håll dem intryckta
tills ett ringljud hörs.
Hämta sparade inställningar
Tryck på knappen 1 eller 2 och håll
den intryckt tills de lagrade sätes- och ytterbackspegellägena har uppnåtts.
Om du släpper knappen medan
sätena rör sig avbryts hämtningen.
Automatisk hämtning av sparade
inställningar
Minnesplatserna tilldelas till föraren
(1 eller 2) med respektive knapp och återkallas automatiskt när tändningen
slås på. Dessutom identifieras förar‐
numret av den använda nyckeln och
visas i förarinformationscentralen.
Om tändningen slås på med samma
nyckel mer än tre gånger i rad
kommer förarnumret inte att visas
igen förrän en annan nyckel används.
Avbryt minnesinställningsrörelsen
genom att trycka på ett av minnes-,
elbackspegel- eller sätesreglagen.
Förutsättningen är att Personliga
inställningar av föraren och Auto
inställning är aktiverade i de person‐
liga inställningarna på Info-Display.
Denna funktion kan aktiveras eller
inaktiveras i Personliga inställningar.
Välj lämplig inställning på menyn
Fordon i Info-Display.
Info-Display 3 118.
Personliga inställningar 3 124.Enkel urstigning
För att göra det lättare att stiga ur
bilen rör sig förarsätet bakåt när bilen står stilla.
Aktivera funktionen enkel urstigning: ● ställ växelväljaren i läge P (auto‐
matisk växellåda)
● lägg i parkeringsbromsen (manu‐
ell växellåda)
● slå av tändningen
● ta ur nyckeln ur tändningslåset
● öppna förardörren
Om dörren redan är öppen, stäng av
tändningen för att aktivera enkel
urstigning.
Avbryt rörelsen genom att trycka på
ett av minnes- eller elsätesreglagen.
Denna funktion kan aktiveras eller
inaktiveras i Personliga inställningar.
Välj lämplig inställning på menyn
Fordon i Info-Display.
Info-Display 3 118.
Personliga inställningar 3 124.

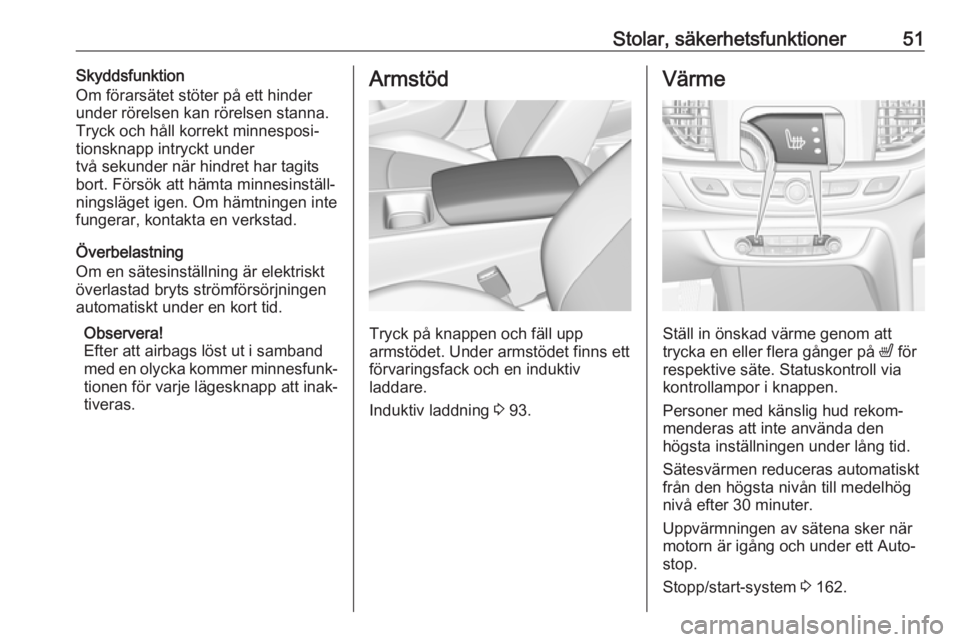

Page 53 of 321
Stolar, säkerhetsfunktioner51Skyddsfunktion
Om förarsätet stöter på ett hinder
under rörelsen kan rörelsen stanna.
Tryck och håll korrekt minnesposi‐
tionsknapp intryckt under
två sekunder när hindret har tagits
bort. Försök att hämta minnesinställ‐
ningsläget igen. Om hämtningen inte fungerar, kontakta en verkstad.
Överbelastning
Om en sätesinställning är elektriskt
överlastad bryts strömförsörjningen
automatiskt under en kort tid.
Observera!
Efter att airbags löst ut i samband
med en olycka kommer minnesfunk‐
tionen för varje lägesknapp att inak‐
tiveras.Armstöd
Tryck på knappen och fäll upp
armstödet. Under armstödet finns ett
förvaringsfack och en induktiv
laddare.
Induktiv laddning 3 93.
Värme
Ställ in önskad värme genom att
trycka en eller flera gånger på ß för
respektive säte. Statuskontroll via
kontrollampor i knappen.
Personer med känslig hud rekom‐
menderas att inte använda den
högsta inställningen under lång tid.
Sätesvärmen reduceras automatiskt
från den högsta nivån till medelhög
nivå efter 30 minuter.
Uppvärmningen av sätena sker när
motorn är igång och under ett Auto‐
stop.
Stopp/start-system 3 162.

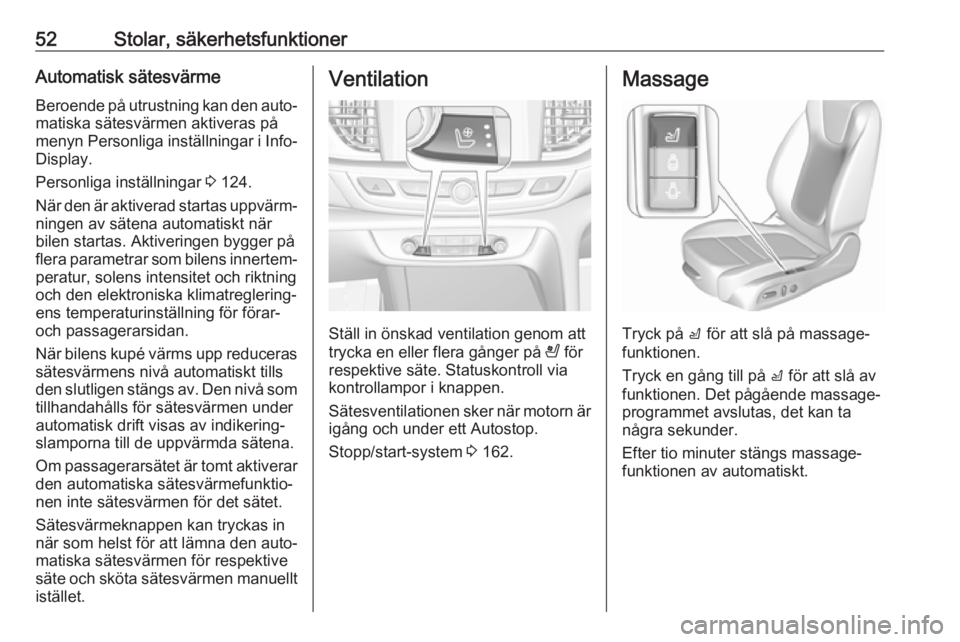

Page 54 of 321
52Stolar, säkerhetsfunktionerAutomatisk sätesvärme
Beroende på utrustning kan den auto‐
matiska sätesvärmen aktiveras på
menyn Personliga inställningar i Info- Display.
Personliga inställningar 3 124.
När den är aktiverad startas uppvärm‐
ningen av sätena automatiskt när
bilen startas. Aktiveringen bygger på
flera parametrar som bilens innertem‐ peratur, solens intensitet och riktning
och den elektroniska klimatreglering‐
ens temperaturinställning för förar-
och passagerarsidan.
När bilens kupé värms upp reduceras
sätesvärmens nivå automatiskt tills
den slutligen stängs av. Den nivå som tillhandahålls för sätesvärmen under
automatisk drift visas av indikering‐
slamporna till de uppvärmda sätena.
Om passagerarsätet är tomt aktiverar den automatiska sätesvärmefunktio‐
nen inte sätesvärmen för det sätet.
Sätesvärmeknappen kan tryckas in
när som helst för att lämna den auto‐
matiska sätesvärmen för respektive
säte och sköta sätesvärmen manuellt
istället.Ventilation
Ställ in önskad ventilation genom att
trycka en eller flera gånger på A för
respektive säte. Statuskontroll via
kontrollampor i knappen.
Sätesventilationen sker när motorn är igång och under ett Autostop.
Stopp/start-system 3 162.
Massage
Tryck på c för att slå på massage‐
funktionen.
Tryck en gång till på c för att slå av
funktionen. Det pågående massage‐
programmet avslutas, det kan ta
några sekunder.
Efter tio minuter stängs massage‐ funktionen av automatiskt.

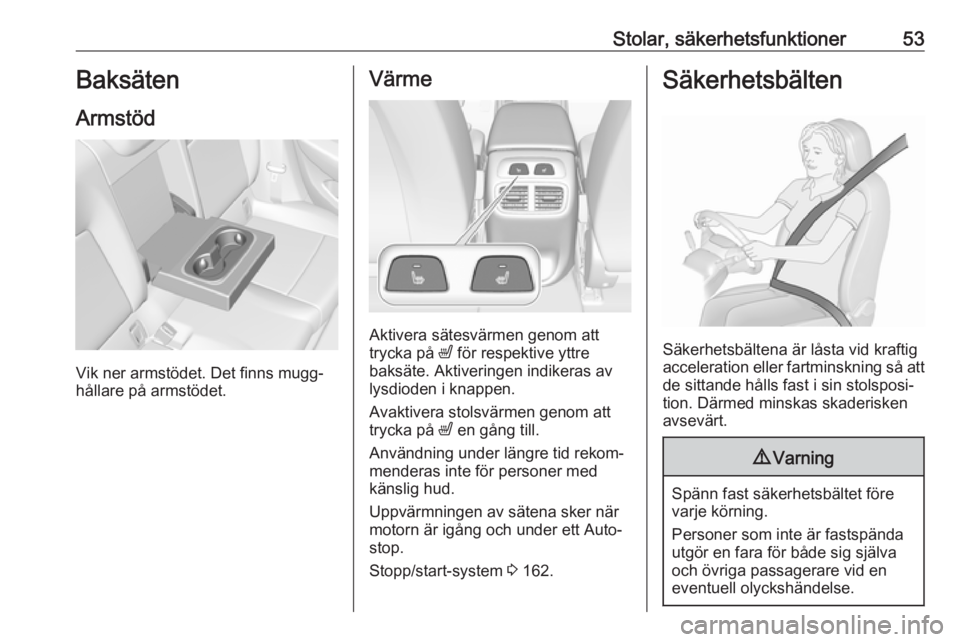

Page 55 of 321
Stolar, säkerhetsfunktioner53Baksäten
Armstöd
Vik ner armstödet. Det finns mugg‐
hållare på armstödet.
Värme
Aktivera sätesvärmen genom att
trycka på ß för respektive yttre
baksäte. Aktiveringen indikeras av
lysdioden i knappen.
Avaktivera stolsvärmen genom att
trycka på ß en gång till.
Användning under längre tid rekom‐
menderas inte för personer med
känslig hud.
Uppvärmningen av sätena sker när
motorn är igång och under ett Auto‐
stop.
Stopp/start-system 3 162.
Säkerhetsbälten
Säkerhetsbältena är låsta vid kraftig
acceleration eller fartminskning så att de sittande hålls fast i sin stolsposi‐
tion. Därmed minskas skaderisken
avsevärt.
9 Varning
Spänn fast säkerhetsbältet före
varje körning.
Personer som inte är fastspända
utgör en fara för både sig själva och övriga passagerare vid en
eventuell olyckshändelse.

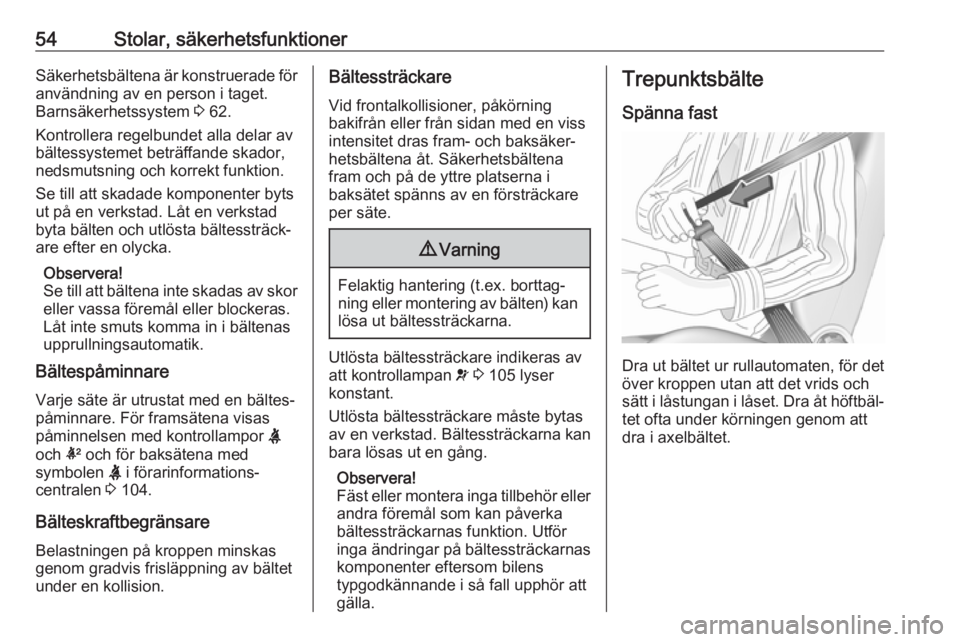

Page 56 of 321
54Stolar, säkerhetsfunktionerSäkerhetsbältena är konstruerade föranvändning av en person i taget.
Barnsäkerhetssystem 3 62.
Kontrollera regelbundet alla delar av
bältessystemet beträffande skador,
nedsmutsning och korrekt funktion.
Se till att skadade komponenter byts
ut på en verkstad. Låt en verkstad
byta bälten och utlösta bältessträck‐
are efter en olycka.
Observera!
Se till att bältena inte skadas av skor
eller vassa föremål eller blockeras.
Låt inte smuts komma in i bältenas
upprullningsautomatik.
Bältespåminnare
Varje säte är utrustat med en bältes‐
påminnare. För framsätena visas
påminnelsen med kontrollampor X
och k och för baksätena med
symbolen X i förarinformations‐
centralen 3 104.
Bälteskraftbegränsare
Belastningen på kroppen minskas
genom gradvis frisläppning av bältet
under en kollision.Bältessträckare
Vid frontalkollisioner, påkörning
bakifrån eller från sidan med en viss
intensitet dras fram- och baksäker‐
hetsbältena åt. Säkerhetsbältena
fram och på de yttre platserna i
baksätet spänns av en försträckare
per säte.9 Varning
Felaktig hantering (t.ex. borttag‐
ning eller montering av bälten) kan
lösa ut bältessträckarna.
Utlösta bältessträckare indikeras av
att kontrollampan v 3 105 lyser
konstant.
Utlösta bältessträckare måste bytas
av en verkstad. Bältessträckarna kan
bara lösas ut en gång.
Observera!
Fäst eller montera inga tillbehör eller andra föremål som kan påverkabältessträckarnas funktion. Utför
inga ändringar på bältessträckarnas
komponenter eftersom bilens
typgodkännande i så fall upphör att
gälla.
Trepunktsbälte
Spänna fast
Dra ut bältet ur rullautomaten, för det
över kroppen utan att det vrids och
sätt i låstungan i låset. Dra åt höftbäl‐ tet ofta under körningen genom att
dra i axelbältet.

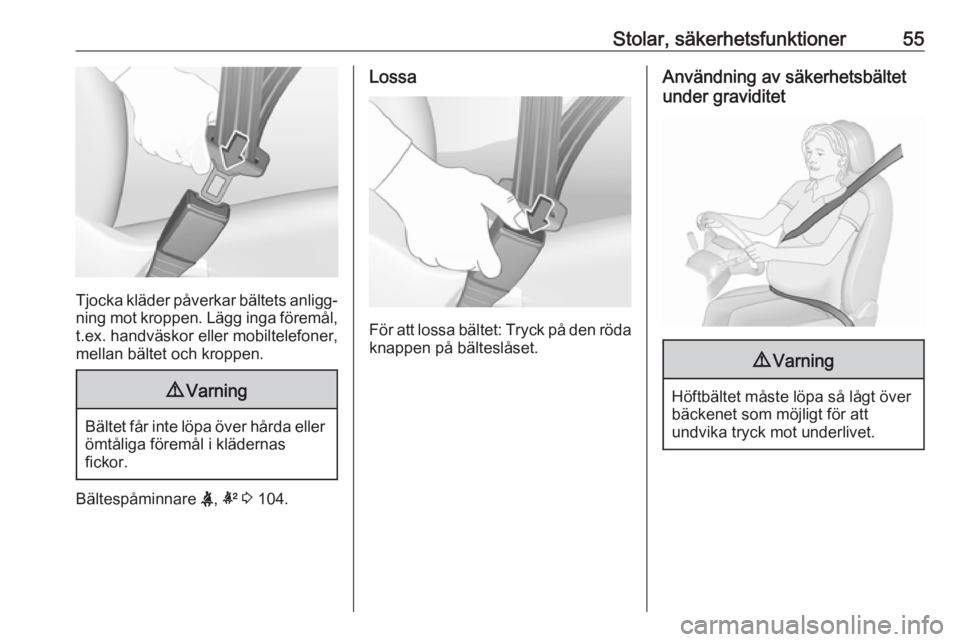

Page 57 of 321
Stolar, säkerhetsfunktioner55
Tjocka kläder påverkar bältets anligg‐
ning mot kroppen. Lägg inga föremål,
t.ex. handväskor eller mobiltelefoner,
mellan bältet och kroppen.
9 Varning
Bältet får inte löpa över hårda eller
ömtåliga föremål i klädernas
fickor.
Bältespåminnare X, k 3 104.
Lossa
För att lossa bältet: Tryck på den röda
knappen på bälteslåset.
Användning av säkerhetsbältet
under graviditet9 Varning
Höftbältet måste löpa så lågt över
bäckenet som möjligt för att
undvika tryck mot underlivet.

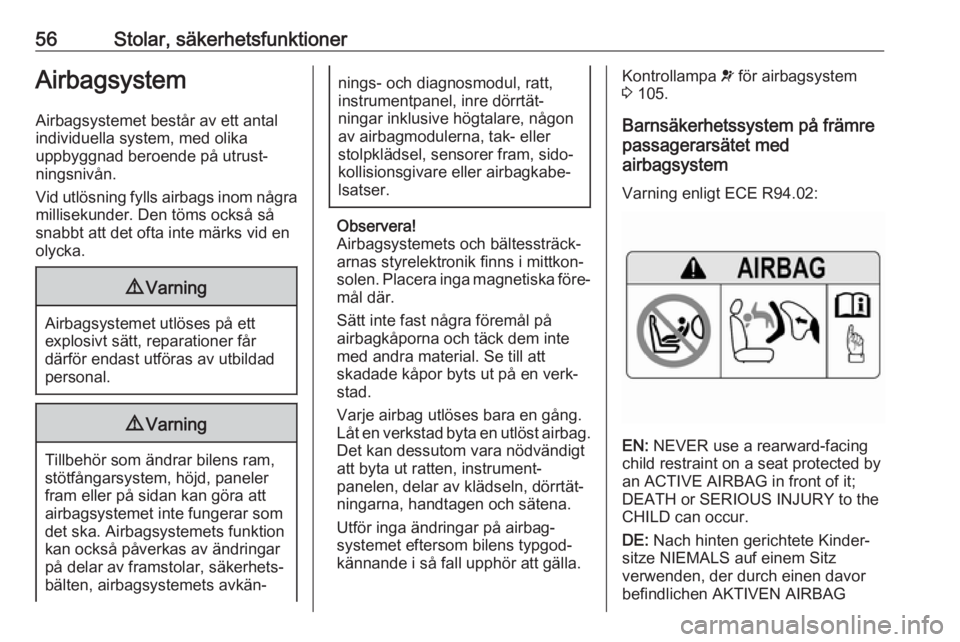

Page 58 of 321
56Stolar, säkerhetsfunktionerAirbagsystem
Airbagsystemet består av ett antal
individuella system, med olika
uppbyggnad beroende på utrust‐
ningsnivån.
Vid utlösning fylls airbags inom några
millisekunder. Den töms också så
snabbt att det ofta inte märks vid en olycka.9 Varning
Airbagsystemet utlöses på ett
explosivt sätt, reparationer får
därför endast utföras av utbildad
personal.
9 Varning
Tillbehör som ändrar bilens ram,
stötfångarsystem, höjd, paneler
fram eller på sidan kan göra att
airbagsystemet inte fungerar som
det ska. Airbagsystemets funktion
kan också påverkas av ändringar på delar av framstolar, säkerhets‐
bälten, airbagsystemets avkän‐
nings- och diagnosmodul, ratt,
instrumentpanel, inre dörrtät‐
ningar inklusive högtalare, någon
av airbagmodulerna, tak- eller
stolpklädsel, sensorer fram, sido‐
kollisionsgivare eller airbagkabe‐
lsatser.
Observera!
Airbagsystemets och bältessträck‐
arnas styrelektronik finns i mittkon‐
solen. Placera inga magnetiska före‐
mål där.
Sätt inte fast några föremål på
airbagkåporna och täck dem inte
med andra material. Se till att
skadade kåpor byts ut på en verk‐
stad.
Varje airbag utlöses bara en gång.
Låt en verkstad byta en utlöst airbag.
Det kan dessutom vara nödvändigt
att byta ut ratten, instrument‐
panelen, delar av klädseln, dörrtät‐
ningarna, handtagen och sätena.
Utför inga ändringar på airbag‐
systemet eftersom bilens typgod‐
kännande i så fall upphör att gälla.
Kontrollampa v för airbagsystem
3 105.
Barnsäkerhetssystem på främre
passagerarsätet med
airbagsystem
Varning enligt ECE R94.02:
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG

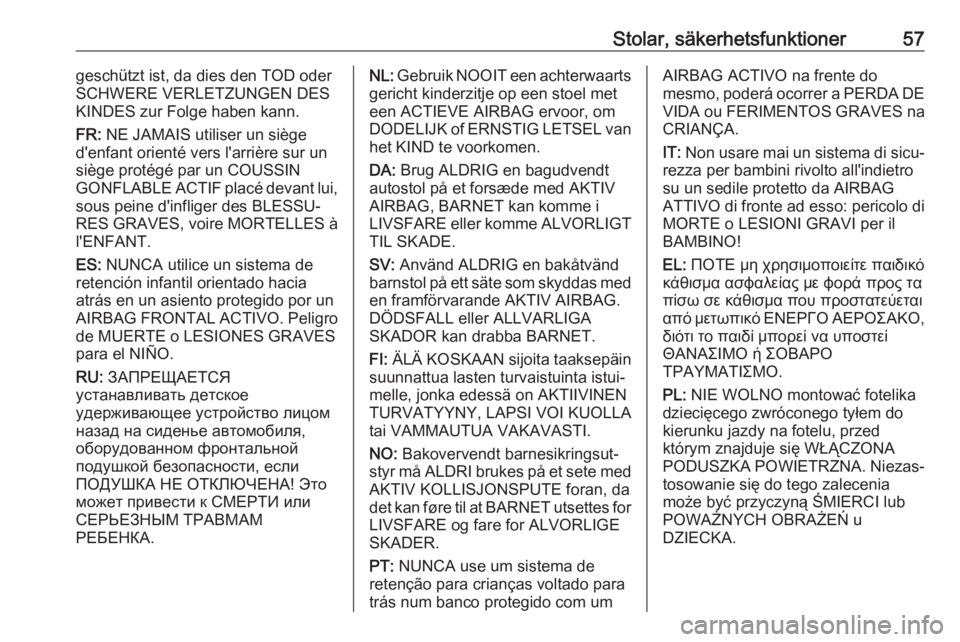

Page 59 of 321
Stolar, säkerhetsfunktioner57geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,
sous peine d'infliger des BLESSU‐
RES GRAVES, voire MORTELLES à
l'ENFANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un
AIRBAG FRONTAL ACTIVO. Peligro de MUERTE o LESIONES GRAVESpara el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i
LIVSFARE eller komme ALVORLIGT
TIL SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsut‐
styr må ALDRI brukes på et sete med
AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com umAIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Niezas‐ tosowanie się do tego zalecenia
może być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u
DZIECKA.
Page 60 of 321
58Stolar, säkerhetsfunktionerTR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNOBLAZINO, saj pri tem obstaja nevar‐
nost RESNIH ali SMRTNIH
POŠKODB za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM
AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
