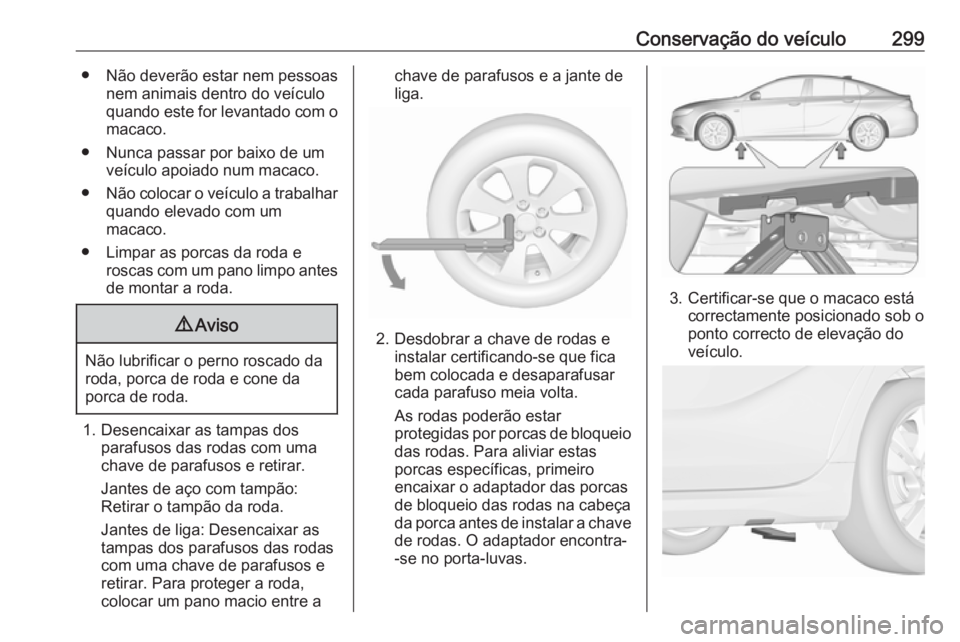

Conservação do veículo299● Não deverão estar nem pessoasnem animais dentro do veículo
quando este for levantado com o macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar as porcas da roda e roscas com um pano limpo antes
de montar a roda.9 Aviso
Não lubrificar o perno roscado da
roda, porca de roda e cone da
porca de roda.
1. Desencaixar as tampas dos parafusos das rodas com uma
chave de parafusos e retirar.
Jantes de aço com tampão:
Retirar o tampão da roda.
Jantes de liga: Desencaixar as
tampas dos parafusos das rodas
com uma chave de parafusos e
retirar. Para proteger a roda,
colocar um pano macio entre a
chave de parafusos e a jante de
liga.
2. Desdobrar a chave de rodas e instalar certificando-se que fica
bem colocada e desaparafusar
cada parafuso meia volta.
As rodas poderão estar
protegidas por porcas de bloqueio
das rodas. Para aliviar estas
porcas específicas, primeiro
encaixar o adaptador das porcas
de bloqueio das rodas na cabeça
da porca antes de instalar a chave de rodas. O adaptador encontra--se no porta-luvas.
3. Certificar-se que o macaco está correctamente posicionado sob o
ponto correcto de elevação do
veículo.

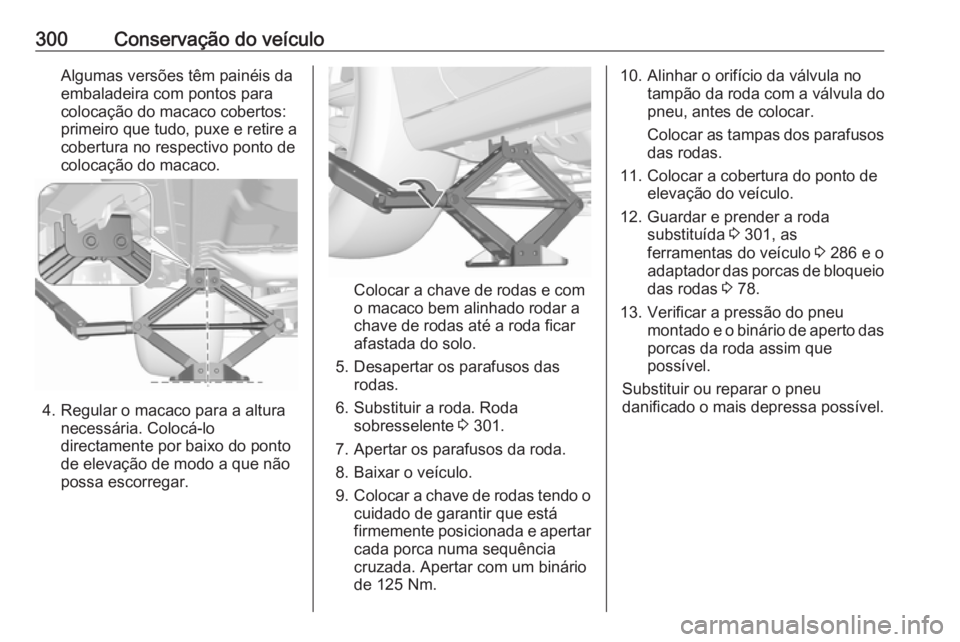

300Conservação do veículoAlgumas versões têm painéis da
embaladeira com pontos para
colocação do macaco cobertos:
primeiro que tudo, puxe e retire a
cobertura no respectivo ponto de
colocação do macaco.
4. Regular o macaco para a altura necessária. Colocá-lodirectamente por baixo do ponto
de elevação de modo a que não
possa escorregar.
Colocar a chave de rodas e com
o macaco bem alinhado rodar a
chave de rodas até a roda ficar
afastada do solo.
5. Desapertar os parafusos das rodas.
6. Substituir a roda. Roda sobresselente 3 301.
7. Apertar os parafusos da roda.
8. Baixar o veículo.
9. Colocar a chave de rodas tendo o
cuidado de garantir que está
firmemente posicionada e apertar cada porca numa sequência
cruzada. Apertar com um binário
de 125 Nm.
10. Alinhar o orifício da válvula no tampão da roda com a válvula do
pneu, antes de colocar.
Colocar as tampas dos parafusos das rodas.
11. Colocar a cobertura do ponto de elevação do veículo.
12. Guardar e prender a roda substituída 3 301, as
ferramentas do veículo 3 286 e o
adaptador das porcas de bloqueio
das rodas 3 78.
13. Verificar a pressão do pneu montado e o binário de aperto dasporcas da roda assim que
possível.
Substituir ou reparar o pneu
danificado o mais depressa possível.

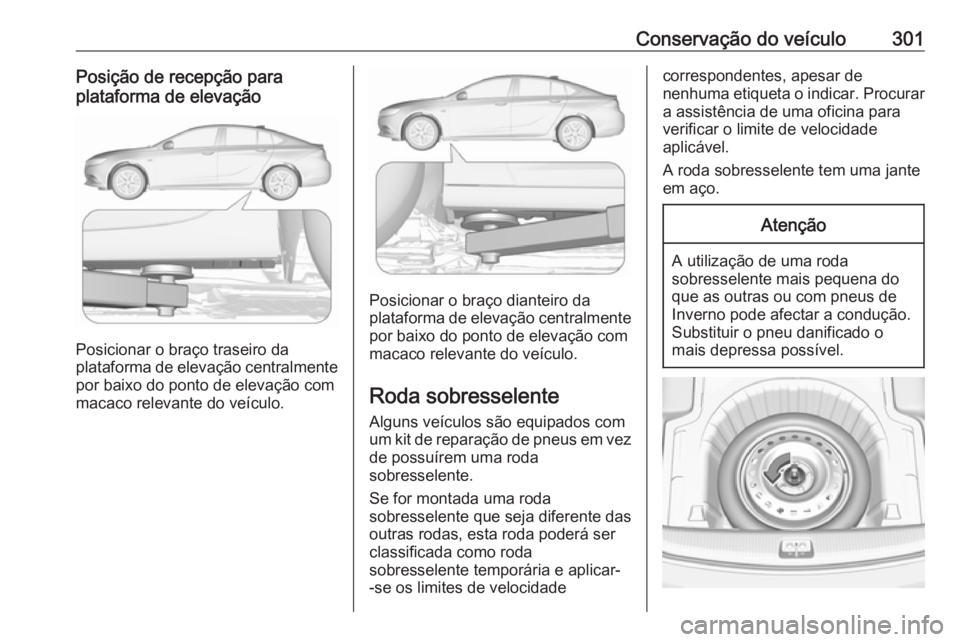

Conservação do veículo301Posição de recepção para
plataforma de elevação
Posicionar o braço traseiro da
plataforma de elevação centralmente
por baixo do ponto de elevação com
macaco relevante do veículo.
Posicionar o braço dianteiro da
plataforma de elevação centralmente
por baixo do ponto de elevação com
macaco relevante do veículo.
Roda sobresselente
Alguns veículos são equipados com
um kit de reparação de pneus em vez de possuírem uma roda
sobresselente.
Se for montada uma roda
sobresselente que seja diferente das
outras rodas, esta roda poderá ser
classificada como roda
sobresselente temporária e aplicar-
-se os limites de velocidade
correspondentes, apesar de
nenhuma etiqueta o indicar. Procurar
a assistência de uma oficina para
verificar o limite de velocidade
aplicável.
A roda sobresselente tem uma jante
em aço.Atenção
A utilização de uma roda
sobresselente mais pequena do
que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.

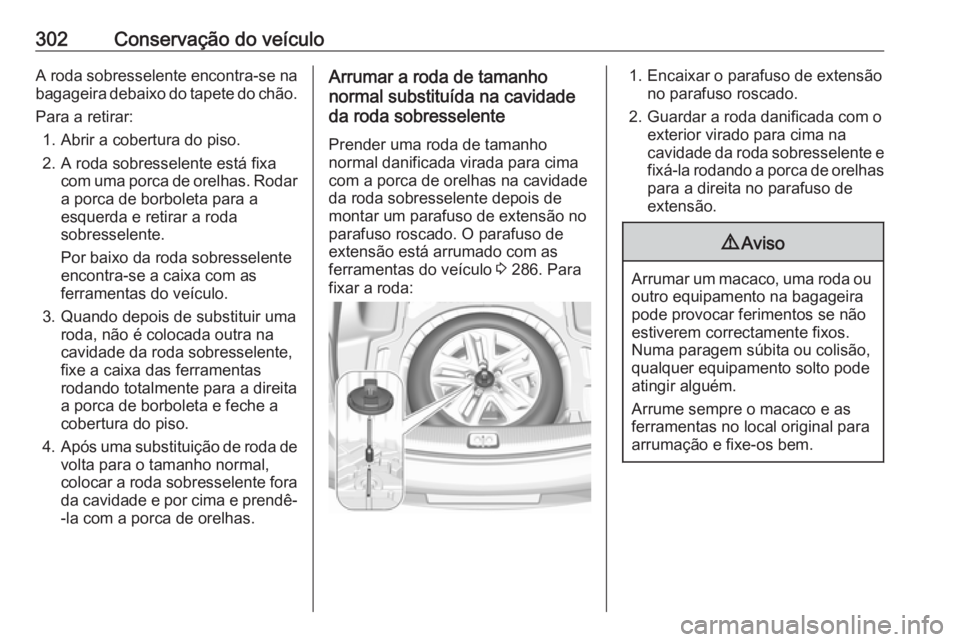

302Conservação do veículoA roda sobresselente encontra-se na
bagageira debaixo do tapete do chão.
Para a retirar: 1. Abrir a cobertura do piso.
2. A roda sobresselente está fixa com uma porca de orelhas. Rodar
a porca de borboleta para a
esquerda e retirar a roda
sobresselente.
Por baixo da roda sobresselente
encontra-se a caixa com as
ferramentas do veículo.
3. Quando depois de substituir uma roda, não é colocada outra na
cavidade da roda sobresselente,
fixe a caixa das ferramentas
rodando totalmente para a direita
a porca de borboleta e feche a
cobertura do piso.
4. Após uma substituição de roda de
volta para o tamanho normal,
colocar a roda sobresselente fora
da cavidade e por cima e prendê- -la com a porca de orelhas.Arrumar a roda de tamanho
normal substituída na cavidade
da roda sobresselente
Prender uma roda de tamanho
normal danificada virada para cima
com a porca de orelhas na cavidade
da roda sobresselente depois de
montar um parafuso de extensão no
parafuso roscado. O parafuso de
extensão está arrumado com as
ferramentas do veículo 3 286. Para
fixar a roda:1. Encaixar o parafuso de extensão no parafuso roscado.
2. Guardar a roda danificada com o exterior virado para cima na
cavidade da roda sobresselente e
fixá-la rodando a porca de orelhas
para a direita no parafuso de
extensão.9 Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem correctamente fixos.
Numa paragem súbita ou colisão,
qualquer equipamento solto pode
atingir alguém.
Arrume sempre o macaco e as
ferramentas no local original para
arrumação e fixe-os bem.

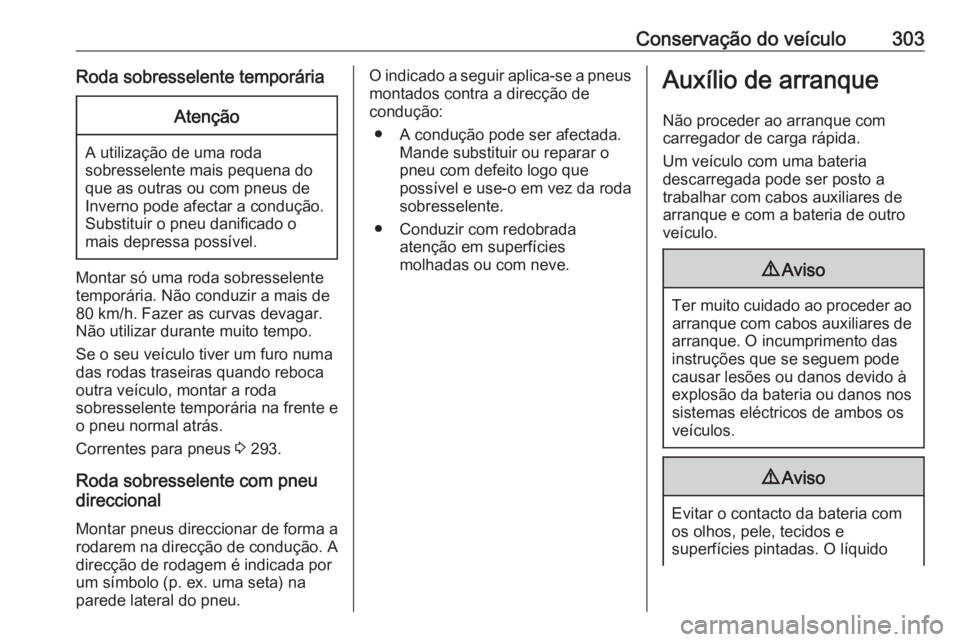

Conservação do veículo303Roda sobresselente temporáriaAtenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar. Não utilizar durante muito tempo.
Se o seu veículo tiver um furo numa das rodas traseiras quando reboca
outra veículo, montar a roda
sobresselente temporária na frente e
o pneu normal atrás.
Correntes para pneus 3 293.
Roda sobresselente com pneu
direccional
Montar pneus direccionar de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.
O indicado a seguir aplica-se a pneus montados contra a direcção de
condução:
● A condução pode ser afectada. Mande substituir ou reparar o
pneu com defeito logo que
possível e use-o em vez da roda sobresselente.
● Conduzir com redobrada atenção em superfícies
molhadas ou com neve.Auxílio de arranque
Não proceder ao arranque com
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido

304Conservação do veículocontém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria do veículo
a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar a
temperaturas de 0 °C.
Descongelar a bateria congelada
antes de ligar os cabos auxiliares de arranque.
● Quando manusear uma bateria usar óculos e roupa de
protecção.
● Utilizar um auxiliar de arranque da bateria com a mesma tensão
(12 V). A sua capacidade (Ah)
não deve ser inferior à
capacidade da bateria do veículo
descarregada.
● Utilizar cabos auxiliares de arranque com terminais isolados
e uma secção transversal de
pelo menos 16 mm 2
(25 mm 2
para motores a diesel).
● Não desligar a bateria descarregada do veículo.
● Desligar todos os consumidores eléctricos desnecessários.
● Não se inclinar sobre a bateria do
veículo durante o arranque com
cabos auxiliares.
● Não permitir que os terminais de um dos cabos entre em contactocom os do outro cabo.
● Os veículos não devem tocar um
no outro durante o processo de
arranque com cabos auxiliares.
● Aplicar o travão de mão, colocar a caixa de velocidades em pontomorto e a caixa automática e P.Abrir as tampas de protecção dos
terminais positivos de ambas as
baterias do veículo.

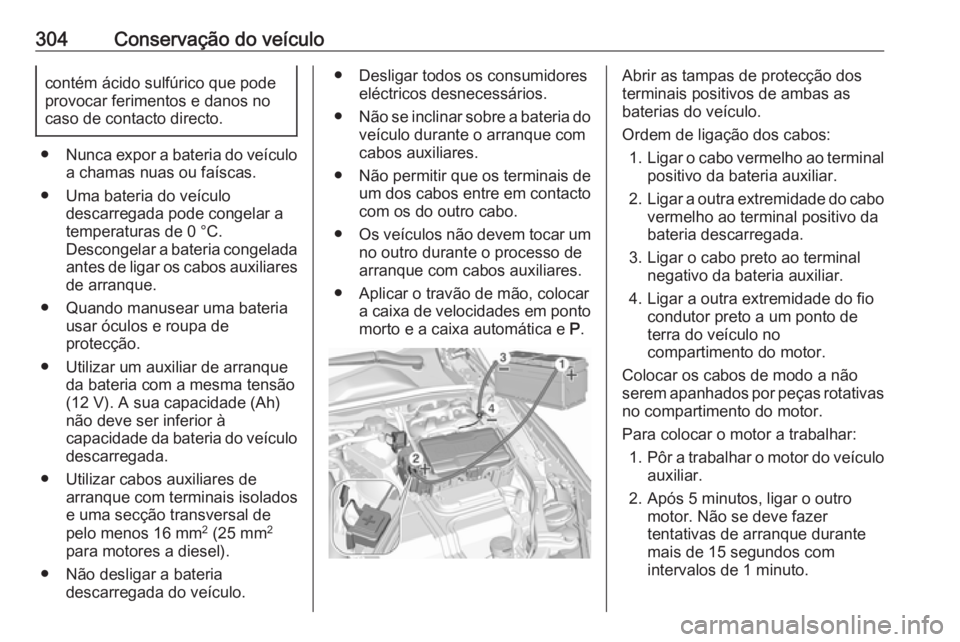

Ordem de ligação dos cabos: 1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo da
bateria descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar.
4. Ligar a outra extremidade do fio condutor preto a um ponto de
terra do veículo no
compartimento do motor.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr a trabalhar o motor do veículo
auxiliar.
2. Após 5 minutos, ligar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.

Conservação do veículo3053. Deixar cada um dos motores aoralenti durante cerca de 3 minutoscom os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa

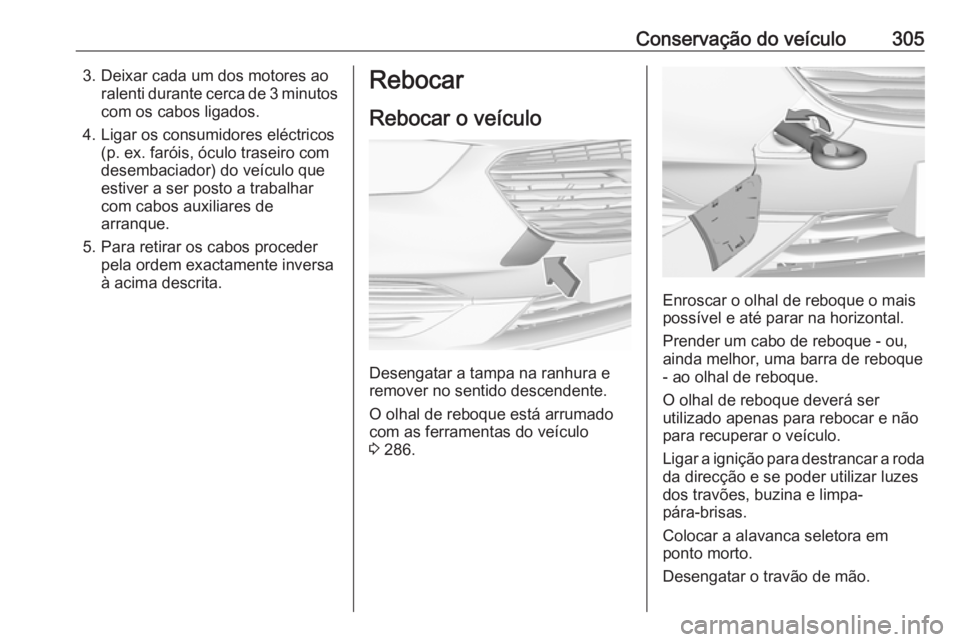

à acima descrita.Rebocar
Rebocar o veículo
Desengatar a tampa na ranhura e
remover no sentido descendente.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 286.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque - ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar a roda
da direcção e se poder utilizar luzes
dos travões, buzina e limpa-
pára-brisas.
Colocar a alavanca seletora em ponto morto.
Desengatar o travão de mão.

306Conservação do veículoAtenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar os vidros.
Veículos com caixa de velocidades
manual e Tracção às quatro rodas:
Se o veículo for rebocado com as
quatro rodas no solo, não há
limitações técnicas para distância e
velocidade. Se só tiver sido levantado
um eixo, a velocidade máxima é de 50 km/h. Não há limite de distância.
Veículos com caixa de velocidades
automática e Tracção às quatro
rodas: O veículo deve ser rebocado
virado para a frente. Se o veículo for
rebocado com as quatro rodas no
solo, a velocidade máxima é de
50 km/h e por uma distância máxima
de 50 km. Se o eixo dianteiro tiver
sido elevado, a velocidade máxima é
de 50 km/h. Não há limite de
distância.
Recorrer a uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa com o rebordo
exterior na reentrância e pressionar
para fixar a tampa.
Rebocar outro veículo
Desengatar a tampa na parte inferior
e retirar para baixo.
O olhal de reboque está arrumado com as ferramentas do veículo
3 286.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
O olhal de fixação na traseira, por
baixo do veículo, nunca deve ser
utilizado como olhal de reboque.
Prender um cabo de reboque - ou, ainda melhor, uma barra de reboque- ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.

Conservação do veículo307Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa com o rebordo
superior na reentrância e pressionar
para fixar a tampa.
Conservação do
veículo
Conservação da carroçaria
Fechaduras
As fechaduras são lubrificadas na fábrica com uma massa para
canhões de fechadura de elevada qualidade. Utilizar agente
descongelante apenas quando
absolutamente necessário, já que
esse remove a lubrificação e dificulta
o funcionamento das fechaduras.
Depois de utilizar um agente
descongelante, proceder à
lubrificação das fechaduras numa oficina.
Lavagem
A pintura do veículo é exposta a influências do ambiente. Lavar e
encerar o veículo regularmente.
Ao utilizar estações de lavagem
automática, seleccionar um
programa que inclua enceragem.Os dejectos de aves, insectos
mortos, resinas, pólen e substâncias
semelhantes deverão ser limpas
imediatamente, uma vez que contêm
constituintes agressivos que podem
danificar a pintura.
Se se utilizar estações de lavagem,
cumprir as instruções do fabricante
do veículo. Os limpa-pára-brisas e o
limpa-vidros do óculo traseiro devem
ser desligados. Remover a antena e
os acessórios exteriores, como por
exemplos barras de tejadilho, etc.
Se se lavar o veículo à mão, certificar- -se de que os interiores das cavas
das rodas são também bem lavados.
Encerar as peças pintadas do veículoregularmente.
Limpar as arestas e dobras em portas
abertas e capô, bem como as áreas
cobertas por estas.
Limpar as molduras metálicas
brilhantes com uma solução de
limpeza aprovada para alumínio a fim
de evitar danos.

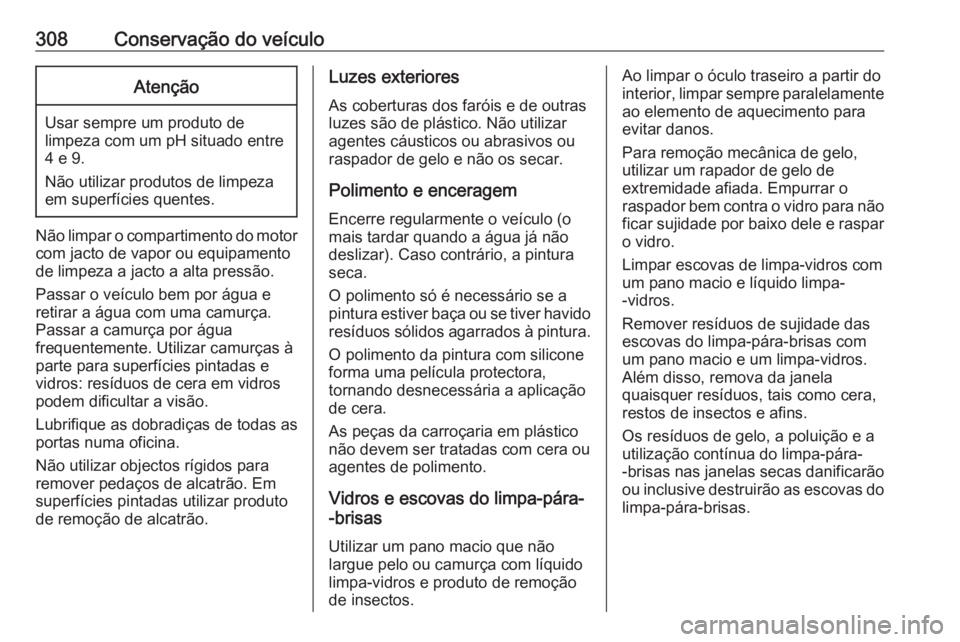

308Conservação do veículoAtenção
Usar sempre um produto de
limpeza com um pH situado entre 4 e 9.
Não utilizar produtos de limpeza
em superfícies quentes.
Não limpar o compartimento do motor com jacto de vapor ou equipamento
de limpeza a jacto a alta pressão.
Passar o veículo bem por água e
retirar a água com uma camurça.
Passar a camurça por água
frequentemente. Utilizar camurças à
parte para superfícies pintadas e
vidros: resíduos de cera em vidros
podem dificultar a visão.
Lubrifique as dobradiças de todas as
portas numa oficina.
Não utilizar objectos rígidos para
remover pedaços de alcatrão. Em
superfícies pintadas utilizar produto
de remoção de alcatrão.
Luzes exteriores
As coberturas dos faróis e de outras
luzes são de plástico. Não utilizar
agentes cáusticos ou abrasivos ou
raspador de gelo e não os secar.
Polimento e enceragem Encerre regularmente o veículo (o
mais tardar quando a água já não
deslizar). Caso contrário, a pintura
seca.
O polimento só é necessário se a
pintura estiver baça ou se tiver havido
resíduos sólidos agarrados à pintura.
O polimento da pintura com silicone
forma uma película protectora,
tornando desnecessária a aplicação
de cera.
As peças da carroçaria em plástico
não devem ser tratadas com cera ou
agentes de polimento.
Vidros e escovas do limpa-pára-
-brisas
Utilizar um pano macio que não
largue pelo ou camurça com líquido
limpa-vidros e produto de remoção
de insectos.Ao limpar o óculo traseiro a partir do
interior, limpar sempre paralelamente ao elemento de aquecimento para
evitar danos.
Para remoção mecânica de gelo, utilizar um rapador de gelo de
extremidade afiada. Empurrar o
raspador bem contra o vidro para não
ficar sujidade por baixo dele e raspar
o vidro.
Limpar escovas de limpa-vidros com
um pano macio e líquido limpa-
-vidros.
Remover resíduos de sujidade das
escovas do limpa-pára-brisas com
um pano macio e um limpa-vidros.
Além disso, remova da janela
quaisquer resíduos, tais como cera,
restos de insectos e afins.
Os resíduos de gelo, a poluição e a
utilização contínua do limpa-pára-
-brisas nas janelas secas danificarão ou inclusive destruirão as escovas do
limpa-pára-brisas.
