OPEL INSIGNIA BREAK 2018 Uživatelská příručka (in Czech)

Přístroje a ovládací prvky119Hlavní nabídky:● Informace o cestě / o palivu, zobrazované pomocí položky
Informace , viz popis níže.
● Informace pro audio, zobrazované pomocí položky
Audio , viz popis níže.
● Informace pro telefon, zobrazované pomocí položky
Telefon , viz popis níže.
● Informace pro navigaci, zobrazované pomocí položkyNavigace , viz popis níže.
● Informace vozidla, zobrazované pomocí položky Možnosti, viz
popis níže.
Některé ze zobrazovaných funkcí se
liší, když se vozidlo pohybuje a když
je v klidu, a některé funkce jsou
aktivní pouze tehdy, když se vozidlo
pohybuje.
Sestava sdružených přístrojů vyšší
úrovně výbavy může být zobrazena
ve sportovním nebo cestovním
režimu. Viz níže: Nabídka nastavení,
Témata displeje.Zvolení nabídek a funkcí

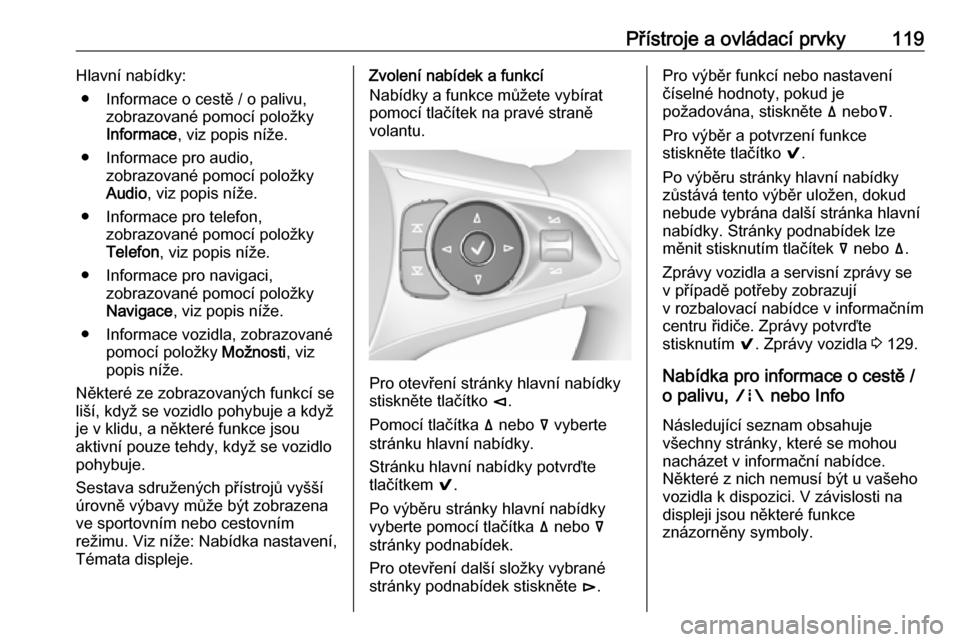

Nabídky a funkce můžete vybírat
pomocí tlačítek na pravé straně
volantu.
Pro otevření stránky hlavní nabídky
stiskněte tlačítko è.
Pomocí tlačítka ä nebo å vyberte
stránku hlavní nabídky.
Stránku hlavní nabídky potvrďte
tlačítkem 9.
Po výběru stránky hlavní nabídky vyberte pomocí tlačítka ä nebo å
stránky podnabídek.
Pro otevření další složky vybrané
stránky podnabídek stiskněte é.
Pro výběr funkcí nebo nastavení
číselné hodnoty, pokud je
požadována, stiskněte ä nebo å.
Pro výběr a potvrzení funkce
stiskněte tlačítko 9.
Po výběru stránky hlavní nabídky
zůstává tento výběr uložen, dokud
nebude vybrána další stránka hlavní
nabídky. Stránky podnabídek lze měnit stisknutím tlačítek å nebo ä.
Zprávy vozidla a servisní zprávy se
v případě potřeby zobrazují
v rozbalovací nabídce v informačním
centru řidiče. Zprávy potvrďte
stisknutím 9. Zprávy vozidla 3 129.
Nabídka pro informace o cestě /
o palivu, ; nebo Info
Následující seznam obsahuje
všechny stránky, které se mohou
nacházet v informační nabídce.
Některé z nich nemusí být u vašeho
vozidla k dispozici. V závislosti na
displeji jsou některé funkce
znázorněny symboly.

120Přístroje a ovládací prvkyPro výběr stránky otočte
nastavovacím kolečkem nebo
stiskněte tlačítko ä nebo å:
● denní počítadlo kilometrů 1 nebo A
průměrná spotřeba paliva
1 nebo A
průměrná rychlost 1 nebo A
● denní počítadlo kilometrů 2 nebo B
průměrná spotřeba paliva
2 nebo B
průměrná rychlost 2 nebo B
● digitální rychlost
● dojezd na zbývající palivo
● okamžitá spotřeba paliva
● zbývající životnost oleje
● tlak vzduchu v pneumatikách
● stopky
● asistent dopravního značení ● vzdálenost vepředu
● prázdná stránka
Na displeji základní úrovně jsou
stránky Zbývající životnost oleje, Tlak vzduchu v pneumatikách, Asistentdopravních značek a Vzdálenost
vepředu jedoucího vozidla
zobrazovány v nabídce Informace
vozidla, stisknutím MENU vyberte
položku ?.
Denní počítadlo kilometrů 1/A nebo 2/
B
Denní počítadlo kilometrů zobrazuje
aktuální vzdálenost od posledního
vynulování.
Denní počítadlo kilometrů počítá do
vzdálenosti 9 999 km a potom začne
znovu od 0.
Pro vynulování stiskněte na displeji
základní úrovně výbavy na několik
sekund tlačítko SET/CLR. Na displeji
střední a vyšší úrovně výbavy
stiskněte tlačítko é a potvrďte
tlačítkem 9.
Informace stránky denního počítadla
kilometrů 1 a 2 pro počítadlo
kilometrů, průměrnou spotřebu
a průměrnou rychlost lze při aktivaci
příslušné položky vynulovat
odděleně.Průměrná spotřeba paliva 1/A nebo
2/B
Zobrazení průměrné spotřeby.
Měření lze kdykoliv vynulovat a začít
znovu s výchozí hodnotou.
Pro vynulování stiskněte na displeji
základní úrovně výbavy na několik
sekund tlačítko SET/CLR. Na displeji
střední a vyšší úrovně výbavy
stiskněte tlačítko é a potvrďte
tlačítkem 9.
Průměrná rychlost 1/A nebo 2/B
Zobrazení průměrné rychlosti.
Měření může být kdykoliv
vynulováno.
Pro vynulování stiskněte na displeji
základní úrovně výbavy na několik
sekund tlačítko SET/CLR. Na displeji
střední a vyšší úrovně výbavy
stiskněte tlačítko é a potvrďte
tlačítkem 9.
Digitální rychlost
Číselné zobrazení okamžité rychlosti.

Přístroje a ovládací prvky121Dojezd na zbývající palivo
Dojezd se vypočítává z hodnot
okamžité hladiny paliva v nádrži
a okamžité spotřeby. Na displeji se zobrazují průměrné hodnoty.
Hodnota dojezdu se po doplnění
paliva s malým zpožděním
automaticky přepočítá.
Když je hladina paliva v nádrži nízká,
na displeji se zobrazí zpráva
a rozsvítí se kontrolka Y v palivoměru.
Pokud je nutné nádrž doplnit palivem okamžitě, zobrazí se trvale na displeji
výstražná zpráva. Navíc začne
v palivoměru blikat kontrolka Y
3 114.
Okamžitá spotřeba paliva
Zobrazení okamžité spotřeby.
Zbývající životnost oleje
Udává odhadovanou životnost oleje.
Číslo v procentech znamená aktuálně
zbývající životnost oleje 3 107.
Tlak vzduchu v pneumatikách
Kontroluje za jízdy tlak pneumatik
všech kol 3 273.Stopky
Pro spuštění a zastavení stiskněte tlačítko 9. Pro vynulování stiskněte
tlačítko é a potvrďte vynulování.
Pomocník na dopravní značky
Zobrazuje rozpoznané dopravní
značky v aktuálním úseku silnice
3 231.
Vzdálenost vepředu
Zobrazuje vzdálenost k vepředu
jedoucímu vozidlu 3 207. Pokud je
adaptivní tempomat aktivní,
zobrazuje tato stránka místo toho
nastavení vzdálenosti od vozidla
vepředu.
Prázdná stránka
Pokud nejsou požadovány žádné
informace, lze zvolit prázdnou
stránku.
Nabídko pro Eko informace, @
● Hlavní spotřebiče
● Trend spotřeby paliva
● Index EcoNa displeji střední vyšší úrovně jsou
stránky Hlavní spotřebiče, Trend hospodárnosti a Index Eko zobrazeny v nabídce pro informace o cestě/
palivu, vyberte položku Informace.
Hlav. Spotřebiče
V sestupném pořadí se zobrazí
seznam momentálně zapojených
nejdůležitějších komfortních
spotřebičů. Zobrazuje se potenciální
úspora paliva.
Během ojedinělých jízdních
podmínek se zapne vyhřívání
zadního okna automaticky, aby zvýšil zatížení motoru. V tomto případě se
zadní vyhřívané okno zobrazí jako
jeden z hlavních spotřebičů bez
zapnutí řidičem.

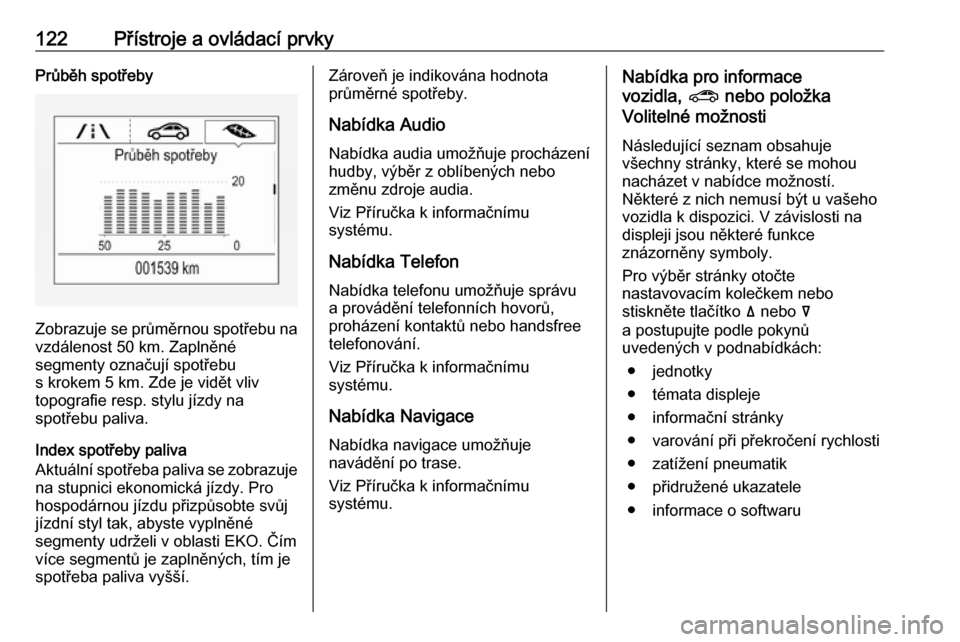

122Přístroje a ovládací prvkyPrůběh spotřeby
Zobrazuje se průměrnou spotřebu na
vzdálenost 50 km. Zaplněné
segmenty označují spotřebu
s krokem 5 km. Zde je vidět vliv
topografie resp. stylu jízdy na
spotřebu paliva.
Index spotřeby paliva
Aktuální spotřeba paliva se zobrazuje
na stupnici ekonomická jízdy. Pro
hospodárnou jízdu přizpůsobte svůj
jízdní styl tak, abyste vyplněné
segmenty udrželi v oblasti EKO. Čím
více segmentů je zaplněných, tím je
spotřeba paliva vyšší.
Zároveň je indikována hodnota
průměrné spotřeby.
Nabídka Audio
Nabídka audia umožňuje procházení hudby, výběr z oblíbených nebo
změnu zdroje audia.
Viz Příručka k informačnímu
systému.
Nabídka Telefon
Nabídka telefonu umožňuje správu
a provádění telefonních hovorů,
proházení kontaktů nebo handsfree
telefonování.
Viz Příručka k informačnímu
systému.
Nabídka Navigace
Nabídka navigace umožňuje
navádění po trase.
Viz Příručka k informačnímu
systému.Nabídka pro informace
vozidla, ? nebo položka
Volitelné možnosti
Následující seznam obsahuje
všechny stránky, které se mohou
nacházet v nabídce možností.
Některé z nich nemusí být u vašeho
vozidla k dispozici. V závislosti na
displeji jsou některé funkce
znázorněny symboly.
Pro výběr stránky otočte
nastavovacím kolečkem nebo
stiskněte tlačítko ä nebo å
a postupujte podle pokynů
uvedených v podnabídkách:
● jednotky
● témata displeje
● informační stránky
● varování při překročení rychlosti
● zatížení pneumatik
● přidružené ukazatele
● informace o softwaru

Přístroje a ovládací prvky123Jednotky
Při zobrazené stránce jednotek
stiskněte tlačítko é. Stisknutím
tlačítka 9 vyberte anglické nebo
metrické jednotky.
Témata displeje
Při zobrazené stránce témat displejů stiskněte tlačítko é. Stisknutím
tlačítka 9 vyberte sportovní nebo
cestovní režim. Sportovní režim
zahrnuje více informací o vozidle,
zatímco cestovní režim zahrnuje více
mediálních informací.
Toto nastavení je k dispozici pouze
u displeje vyšší úrovně výbavy.
Informační stránky
Při zobrazených informačních
stránkách stiskněte tlačítko é.
Zobrazí se seznam všech položek
informační nabídky. Stisknutím
tlačítka 9 vyberte funkce, které
chcete zobrazit. Vybrané stránky mají v zaškrtávacím políčku znaménko 9.
Nezobrazované funkce mají
zaškrtávací políčko prázdné. Viz
Informační nabídka výše.Varování při překročení rychlosti
Displej varování při překročení
rychlosti umožňuje nastavení
rychlosti, kterou nechcete překročit.
Pro nastavení varování při překročení rychlosti stiskněte při zobrazené
stránce tlačítko é. Pro nastavení
hodnoty stiskněte tlačítko ä nebo å.
Pro nastavení rychlosti stiskněte
tlačítko 9. Po nastavení rychlosti lze
tuto funkci vypnout při zobrazení této stránky stisknutím tlačítka 9. Při
překročení nastaveného rychlostního
limitu se zobrazí překryvné okno
s varováním a ozve se zvukový
signál.
Zatížení pneumatik
Lze zvolit kategorii pro tlak
v pneumatikách podle skutečného
tlaku huštění pneumatik 3 273.

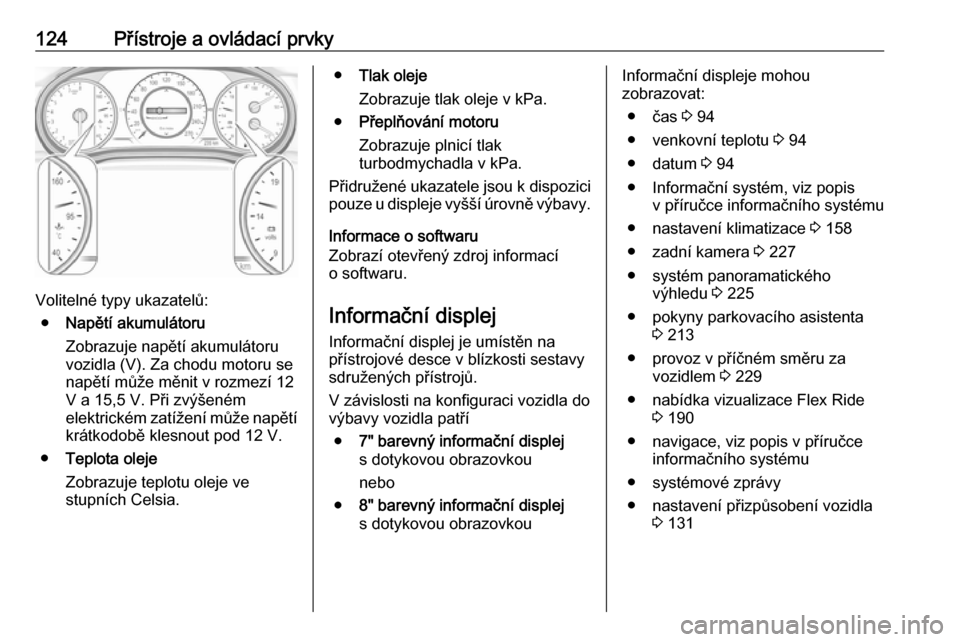

Přidružené ukazatele
V závislosti na výbavě vozidla lze
u levého a pravého okraje rychloměru
zobrazit přidružení ukazatele. Lze
nakonfigurovat různé typy ukazatelů.

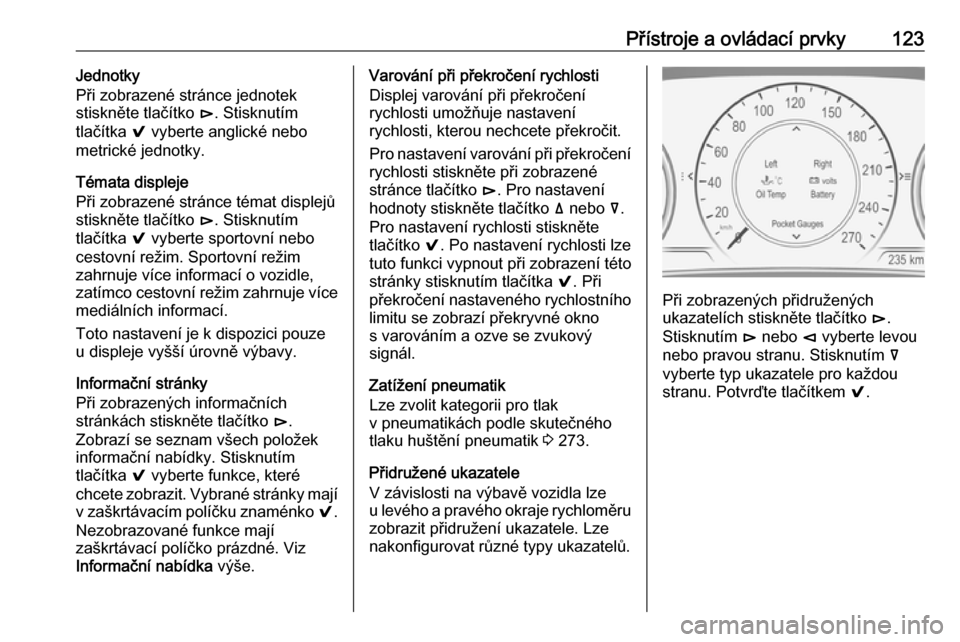

Při zobrazených přidružených
ukazatelích stiskněte tlačítko é.
Stisknutím é nebo è vyberte levou
nebo pravou stranu. Stisknutím å
vyberte typ ukazatele pro každou
stranu. Potvrďte tlačítkem 9.

124Přístroje a ovládací prvky
Volitelné typy ukazatelů:● Napětí akumulátoru
Zobrazuje napětí akumulátoru
vozidla (V). Za chodu motoru se
napětí může měnit v rozmezí 12
V a 15,5 V. Při zvýšeném
elektrickém zatížení může napětí
krátkodobě klesnout pod 12 V.
● Teplota oleje
Zobrazuje teplotu oleje ve
stupních Celsia.
● Tlak oleje
Zobrazuje tlak oleje v kPa.
● Přeplňování motoru
Zobrazuje plnicí tlak
turbodmychadla v kPa.
Přidružené ukazatele jsou k dispozici
pouze u displeje vyšší úrovně výbavy.
Informace o softwaru
Zobrazí otevřený zdroj informací o softwaru.

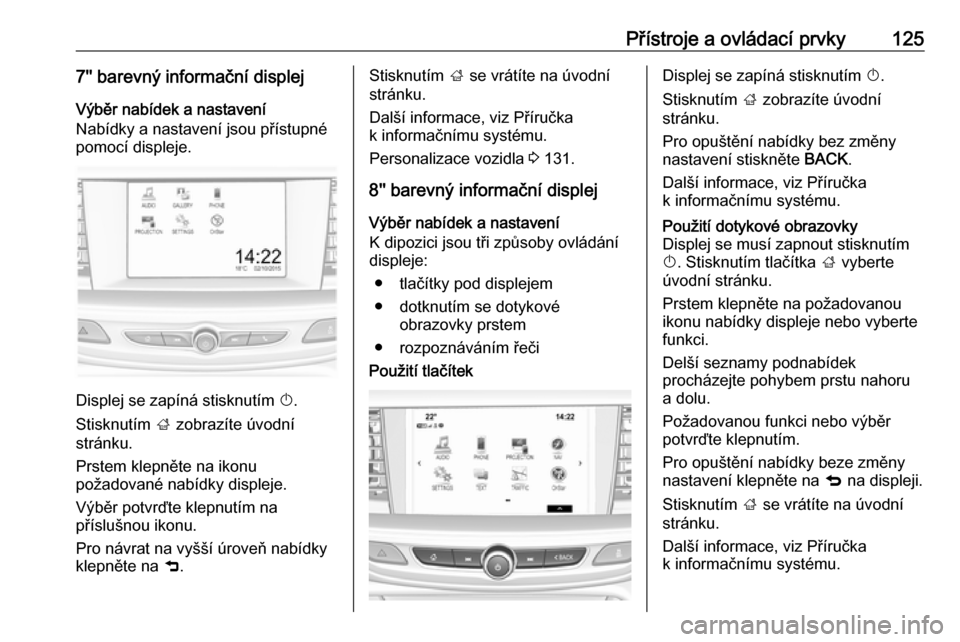

Informační displej
Informační displej je umístěn na
přístrojové desce v blízkosti sestavy
sdružených přístrojů.
V závislosti na konfiguraci vozidla do
výbavy vozidla patří
● 7" barevný informační displej
s dotykovou obrazovkou
nebo
● 8" barevný informační displej
s dotykovou obrazovkouInformační displeje mohou
zobrazovat:
● čas 3 94
● venkovní teplotu 3 94
● datum 3 94
● Informační systém, viz popis v příručce informačního systému
● nastavení klimatizace 3 158
● zadní kamera 3 227
● systém panoramatického výhledu 3 225
● pokyny parkovacího asistenta 3 213
● provoz v příčném směru za vozidlem 3 229
● nabídka vizualizace Flex Ride 3 190
● navigace, viz popis v příručce informačního systému
● systémové zprávy
● nastavení přizpůsobení vozidla 3 131

Přístroje a ovládací prvky1257'' barevný informační displejVýběr nabídek a nastavení
Nabídky a nastavení jsou přístupné
pomocí displeje.
Displej se zapíná stisknutím X.
Stisknutím ; zobrazíte úvodní
stránku.
Prstem klepněte na ikonu
požadované nabídky displeje.
Výběr potvrďte klepnutím na
příslušnou ikonu.
Pro návrat na vyšší úroveň nabídky
klepněte na 9.
Stisknutím ; se vrátíte na úvodní
stránku.
Další informace, viz Příručka
k informačnímu systému.
Personalizace vozidla 3 131.
8'' barevný informační displej Výběr nabídek a nastavení
K dipozici jsou tři způsoby ovládání
displeje:
● tlačítky pod displejem
● dotknutím se dotykové obrazovky prstem
● rozpoznáváním řečiPoužití tlačítekDisplej se zapíná stisknutím X.
Stisknutím ; zobrazíte úvodní
stránku.
Pro opuštění nabídky bez změny
nastavení stiskněte BACK.
Další informace, viz Příručka
k informačnímu systému.Použití dotykové obrazovky
Displej se musí zapnout stisknutím X . Stisknutím tlačítka ; vyberte
úvodní stránku.
Prstem klepněte na požadovanou
ikonu nabídky displeje nebo vyberte
funkci.
Delší seznamy podnabídek
procházejte pohybem prstu nahoru
a dolu.
Požadovanou funkci nebo výběr
potvrďte klepnutím.
Pro opuštění nabídky beze změny
nastavení klepněte na q na displeji.
Stisknutím ; se vrátíte na úvodní
stránku.
Další informace, viz Příručka
k informačnímu systému.

126Přístroje a ovládací prvkyRozpoznávání řeči
Popis, viz Příručka k informačnímu
systému.
Personalizace vozidla 3 131.
Režim omezeného přístupu
Některé funkce informačního centra
řidiče a informačního displeje mohou
být pro některé řidiče omezeny.
Zavazadlový prostor je zamknut
a nelze jej odemknout.
Více informací, viz Příručka
k informačnímu systému.

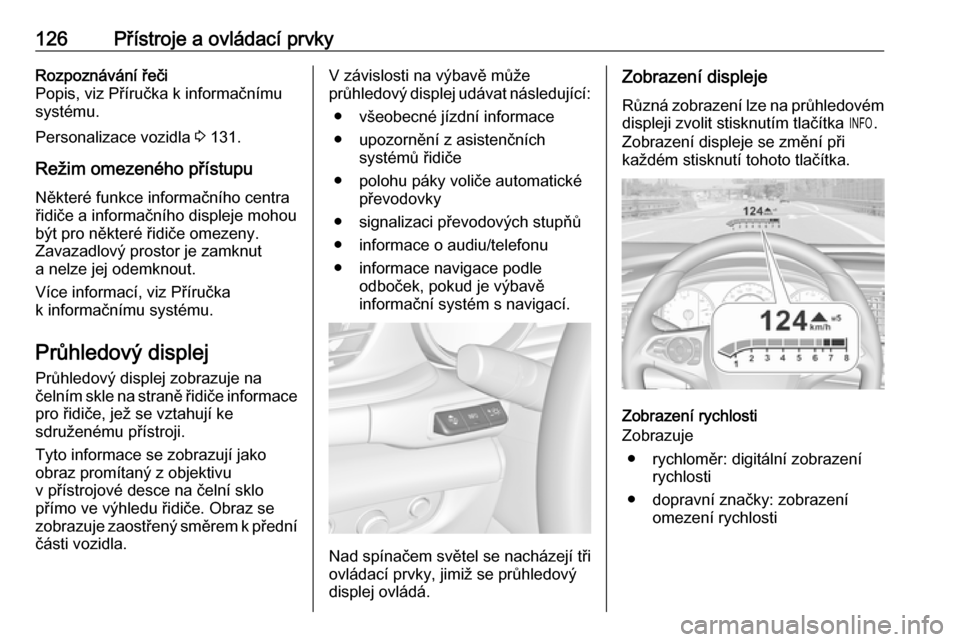

Průhledový displej Průhledový displej zobrazuje na
čelním skle na straně řidiče informace pro řidiče, jež se vztahují ke
sdruženému přístroji.
Tyto informace se zobrazují jako
obraz promítaný z objektivu
v přístrojové desce na čelní sklo
přímo ve výhledu řidiče. Obraz se
zobrazuje zaostřený směrem k přední
části vozidla.V závislosti na výbavě může
průhledový displej udávat následující:
● všeobecné jízdní informace
● upozornění z asistenčních systémů řidiče
● polohu páky voliče automatické převodovky
● signalizaci převodových stupňů
● informace o audiu/telefonu
● informace navigace podle odboček, pokud je výbavě
informační systém s navigací.
Nad spínačem světel se nacházejí tři
ovládací prvky, jimiž se průhledový
displej ovládá.
Zobrazení displeje
Různá zobrazení lze na průhledovém
displeji zvolit stisknutím tlačítka /.
Zobrazení displeje se změní při
každém stisknutí tohoto tlačítka.
Zobrazení rychlosti
Zobrazuje
● rychloměr: digitální zobrazení rychlosti
● dopravní značky: zobrazení omezení rychlosti

Přístroje a ovládací prvky127Zobrazení výkonových parametrů
Zobrazuje
● rychloměr: digitální zobrazení rychlosti
● otáčkoměr: zobrazení otáček motoru za minutu
● automatická převodovka: poloha páky voliče
● manuální/automatická převodovka: signalizace řazení
převodových stupňů
● signalizace funkce Autostop
Zobrazení audia
Zobrazuje
● rychloměr: digitální zobrazení rychlosti
● informace o aktuálně přehrávaném audiu
Zobrazení navigace
Zobrazuje
● rychloměr: digitální zobrazení rychlosti
● informace navigace podle odbočekKontrolky aktivní bezpečnosti
Ve všech zobrazeních se v horní části
displeje zobrazují kontrolky
následujících asistenčních systémů řidiče
● detekováno vozidlo vepředu A:
rozpoznávání vozidel
● asistent udržení v jízdním pruhu a: stav a výstraha
● adaptivní tempomat Õ:
nastavená rychlost a stav
● detekován chodec před vozidlem
7 : rozpoznávání chodců
Upozornění v překryvných oknech
Následující seznam obsahuje pouze
výtah možných upozornění. Některá
nemusí být u vašeho konkrétního
vozidla k dispozici a jiná se mohou
zobrazovat v závislosti na konfiguraci vozidla.
Upozornění v překryvných oknech na všech stránkách
● výstraha ochrany chodců
● výstraha před kolizí vpředu● upozornění na nutnost zařazení vyššího nebo nižšího
převodového stupně
● příchozí hovor
Upozornění nižší priority mohou být
vynulována stisknutím G,
upozornění vysoké priority se
zobrazují, dokud nebezpečí trvá.
Systémové zprávy nebo výstrahy
vozidla mohou vyžadovat okamžité
opatření. Vyhledejte pomoc v servisu.
Nastavení polohy zobrazení
průhledového displeje
1. Nastavte polohu sedadla řidiče.
2. Nastartujte motor.
3. Stiskněte nebo nadzdvihněte tlačítko . a vystřeďte obraz. Toto
nastavení lze provést pouze
směrem nahoru a dolů, nikoli do
stran.9 Varování
Jestliže zobrazení průhledového
displeje je příliš jasné nebo je příliš vysoko v zorném poli, může

128Přístroje a ovládací prvkypřekážet výhledu, když je venku
snížená viditelnost. Stále dbejte
na to, aby zobrazení
průhledového displeje mělo
ztlumený jas a aby se ve Vašem
zorném poli nacházelo nízko.
Nastavení jasu
Zobrazení průhledového displeje se
automaticky ztmaví nebo zjasní tak,
aby bylo kompenzováno vnější
osvětlení. Jas lze také podle potřeby
nastavit manuálně:
Pro zvýšení jasu displeje
nadzdvihněte a podržte tlačítko &.
Pro ztmavení displeje tlačítko
stiskněte dolů a podržte.
Obraz se může dočasně zesvětlit
v závislosti na úhlů a směru
slunečního světla.
Vypnutí
Průhledový displej vypnete
přidržením tlačítka & směrem dolů.
Jazyk
Preferovaný jazyk lze nastavit
v nabídce personalizace vozidla
3 131.
Jednotky
Jednotky lze změnit v nabídce
nastavení informačního centra řidiče
3 116.
Péče o průhledový displej
Očistěte vnitřní část čelního skla tak, jak bude třeba, abyste odstranili
veškeré nečistoty nebo vrstvu, která by mohla snižovat ostrost a jas
zobrazení průhledového displeje.
Měkkou tkaninou, kterou pokropíte
čisticím prostředkem na sklo, očistěte
čočku průhledového displeje
v přístrojové desce. Objektiv lehce
otřete a vysušte.Omezení systému
Průhledový displej nemusí pracovat
správně v následujících případech:
● Objektiv v přístrojové desce je zakryt jinými předměty, nebo
pokud je špinavé čelní sklo nebo
objektiv.
● Jas displeje je příliš ztlumen nebo jasný.
● Obraz není nastaven do správné
výšky.
● Řidič používá polarizační sluneční brýle.
Pokud se obraz průhledového
displeje nezobrazuje správně z jiných
důvodů, kontaktujte autorizovaný
servis.
Čelní sklo je součástí systému
průhledového displeje. Výměna
čelního skla 3 40.
