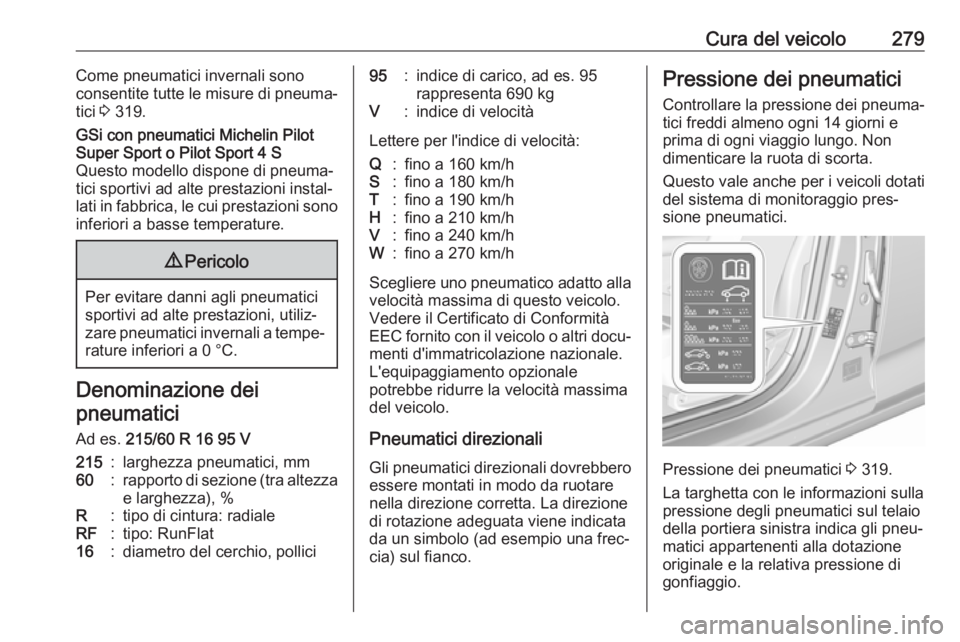

Cura del veicolo279Come pneumatici invernali sono
consentite tutte le misure di pneuma‐
tici 3 319.GSi con pneumatici Michelin Pilot
Super Sport o Pilot Sport 4 S
Questo modello dispone di pneuma‐
tici sportivi ad alte prestazioni instal‐
lati in fabbrica, le cui prestazioni sono
inferiori a basse temperature.9 Pericolo
Per evitare danni agli pneumatici
sportivi ad alte prestazioni, utiliz‐
zare pneumatici invernali a tempe‐
rature inferiori a 0 °C.
Denominazione dei
pneumatici
Ad es. 215/60 R 16 95 V
215:larghezza pneumatici, mm60:rapporto di sezione (tra altezza
e larghezza), %R:tipo di cintura: radialeRF:tipo: RunFlat16:diametro del cerchio, pollici95:indice di carico, ad es. 95
rappresenta 690 kgV:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/hT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Scegliere uno pneumatico adatto alla velocità massima di questo veicolo.
Vedere il Certificato di Conformità
EEC fornito con il veicolo o altri docu‐
menti d'immatricolazione nazionale.
L'equipaggiamento opzionale
potrebbe ridurre la velocità massima
del veicolo.
Pneumatici direzionali
Gli pneumatici direzionali dovrebbero
essere montati in modo da ruotare
nella direzione corretta. La direzione
di rotazione adeguata viene indicata
da un simbolo (ad esempio una frec‐
cia) sul fianco.
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di ogni viaggio lungo. Non
dimenticare la ruota di scorta.
Questo vale anche per i veicoli dotati
del sistema di monitoraggio pres‐
sione pneumatici.
Pressione dei pneumatici 3 319.
La targhetta con le informazioni sulla
pressione degli pneumatici sul telaio
della portiera sinistra indica gli pneu‐
matici appartenenti alla dotazione
originale e la relativa pressione di
gonfiaggio.

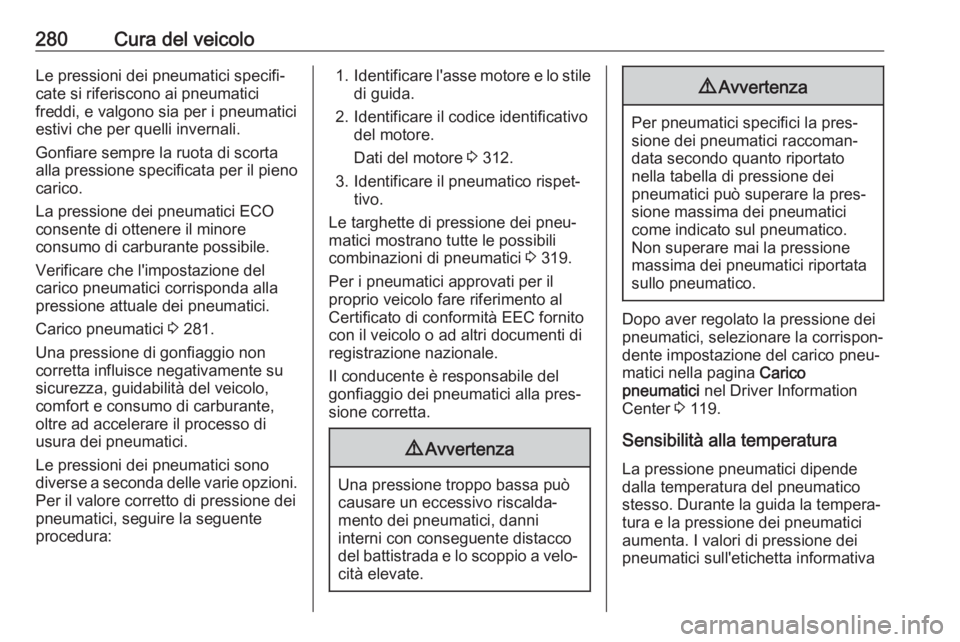

280Cura del veicoloLe pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi, e valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
La pressione dei pneumatici ECO
consente di ottenere il minore
consumo di carburante possibile.
Verificare che l'impostazione del
carico pneumatici corrisponda alla
pressione attuale dei pneumatici.
Carico pneumatici 3 281.
Una pressione di gonfiaggio non
corretta influisce negativamente su
sicurezza, guidabilità del veicolo,
comfort e consumo di carburante,
oltre ad accelerare il processo di
usura dei pneumatici.
Le pressioni dei pneumatici sono
diverse a seconda delle varie opzioni. Per il valore corretto di pressione dei
pneumatici, seguire la seguente
procedura:1. Identificare l'asse motore e lo stile
di guida.
2. Identificare il codice identificativo del motore.
Dati del motore 3 312.
3. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili
combinazioni di pneumatici 3 319.
Per i pneumatici approvati per il
proprio veicolo fare riferimento al
Certificato di conformità EEC fornito
con il veicolo o ad altri documenti di
registrazione nazionale.
Il conducente è responsabile del
gonfiaggio dei pneumatici alla pres‐
sione corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni
interni con conseguente distacco
del battistrada e lo scoppio a velo‐ cità elevate.
9 Avvertenza
Per pneumatici specifici la pres‐
sione dei pneumatici raccoman‐ data secondo quanto riportato
nella tabella di pressione dei
pneumatici può superare la pres‐
sione massima dei pneumatici
come indicato sul pneumatico.
Non superare mai la pressione
massima dei pneumatici riportata
sullo pneumatico.
Dopo aver regolato la pressione dei
pneumatici, selezionare la corrispon‐
dente impostazione del carico pneu‐
matici nella pagina Carico
pneumatici nel Driver Information
Center 3 119.
Sensibilità alla temperatura
La pressione pneumatici dipende
dalla temperatura del pneumatico
stesso. Durante la guida la tempera‐
tura e la pressione dei pneumatici
aumenta. I valori di pressione dei
pneumatici sull'etichetta informativa

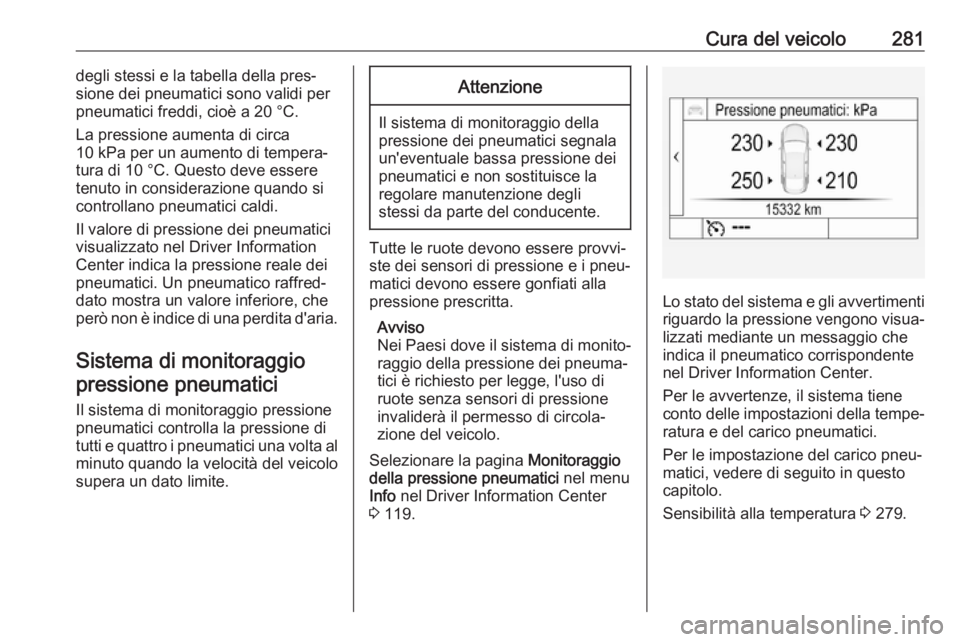

Cura del veicolo281degli stessi e la tabella della pres‐
sione dei pneumatici sono validi per
pneumatici freddi, cioè a 20 °C.
La pressione aumenta di circa
10 kPa per un aumento di tempera‐
tura di 10 °C. Questo deve essere
tenuto in considerazione quando si
controllano pneumatici caldi.
Il valore di pressione dei pneumatici
visualizzato nel Driver Information
Center indica la pressione reale dei
pneumatici. Un pneumatico raffred‐
dato mostra un valore inferiore, che però non è indice di una perdita d'aria.
Sistema di monitoraggio pressione pneumatici
Il sistema di monitoraggio pressione
pneumatici controlla la pressione di
tutti e quattro i pneumatici una volta al minuto quando la velocità del veicolo
supera un dato limite.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
un'eventuale bassa pressione dei
pneumatici e non sostituisce la
regolare manutenzione degli
stessi da parte del conducente.
Tutte le ruote devono essere provvi‐
ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Avviso
Nei Paesi dove il sistema di monito‐ raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione
invaliderà il permesso di circola‐
zione del veicolo.
Selezionare la pagina Monitoraggio
della pressione pneumatici nel menu
Info nel Driver Information Center
3 119.
Lo stato del sistema e gli avvertimenti
riguardo la pressione vengono visua‐
lizzati mediante un messaggio che
indica il pneumatico corrispondente
nel Driver Information Center.
Per le avvertenze, il sistema tiene conto delle impostazioni della tempe‐ ratura e del carico pneumatici.
Per le impostazione del carico pneu‐
matici, vedere di seguito in questo
capitolo.
Sensibilità alla temperatura 3 279.

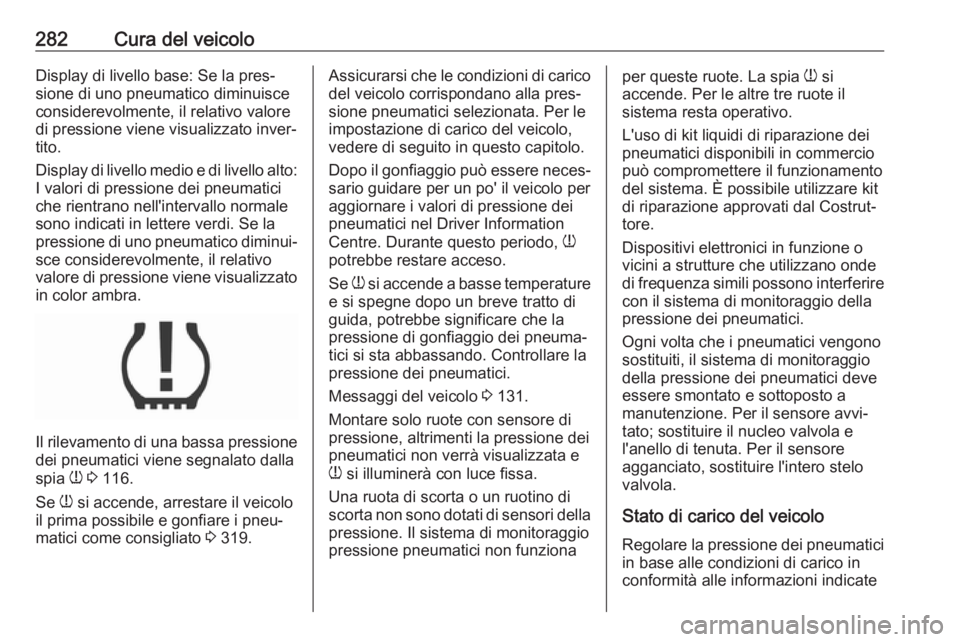

282Cura del veicoloDisplay di livello base: Se la pres‐
sione di uno pneumatico diminuisce
considerevolmente, il relativo valore
di pressione viene visualizzato inver‐
tito.
Display di livello medio e di livello alto:
I valori di pressione dei pneumatici
che rientrano nell'intervallo normale
sono indicati in lettere verdi. Se la
pressione di uno pneumatico diminui‐
sce considerevolmente, il relativo
valore di pressione viene visualizzato in color ambra.
Il rilevamento di una bassa pressione
dei pneumatici viene segnalato dalla
spia w 3 116.
Se w si accende, arrestare il veicolo
il prima possibile e gonfiare i pneu‐
matici come consigliato 3 319.
Assicurarsi che le condizioni di carico
del veicolo corrispondano alla pres‐
sione pneumatici selezionata. Per le
impostazione di carico del veicolo,
vedere di seguito in questo capitolo.
Dopo il gonfiaggio può essere neces‐ sario guidare per un po' il veicolo per
aggiornare i valori di pressione dei
pneumatici nel Driver Information
Centre. Durante questo periodo, w
potrebbe restare acceso.
Se w si accende a basse temperature
e si spegne dopo un breve tratto di
guida, potrebbe significare che la
pressione di gonfiaggio dei pneuma‐
tici si sta abbassando. Controllare la
pressione dei pneumatici.
Messaggi del veicolo 3 131.
Montare solo ruote con sensore di
pressione, altrimenti la pressione dei
pneumatici non verrà visualizzata e
w si illuminerà con luce fissa.
Una ruota di scorta o un ruotino di
scorta non sono dotati di sensori della
pressione. Il sistema di monitoraggio
pressione pneumatici non funzionaper queste ruote. La spia w si
accende. Per le altre tre ruote il
sistema resta operativo.
L'uso di kit liquidi di riparazione dei
pneumatici disponibili in commercio
può compromettere il funzionamento
del sistema. È possibile utilizzare kit
di riparazione approvati dal Costrut‐
tore.
Dispositivi elettronici in funzione o
vicini a strutture che utilizzano onde
di frequenza simili possono interferire con il sistema di monitoraggio della
pressione dei pneumatici.
Ogni volta che i pneumatici vengono
sostituiti, il sistema di monitoraggio
della pressione dei pneumatici deve
essere smontato e sottoposto a
manutenzione. Per il sensore avvi‐
tato; sostituire il nucleo valvola e
l'anello di tenuta. Per il sensore
agganciato, sostituire l'intero stelo valvola.

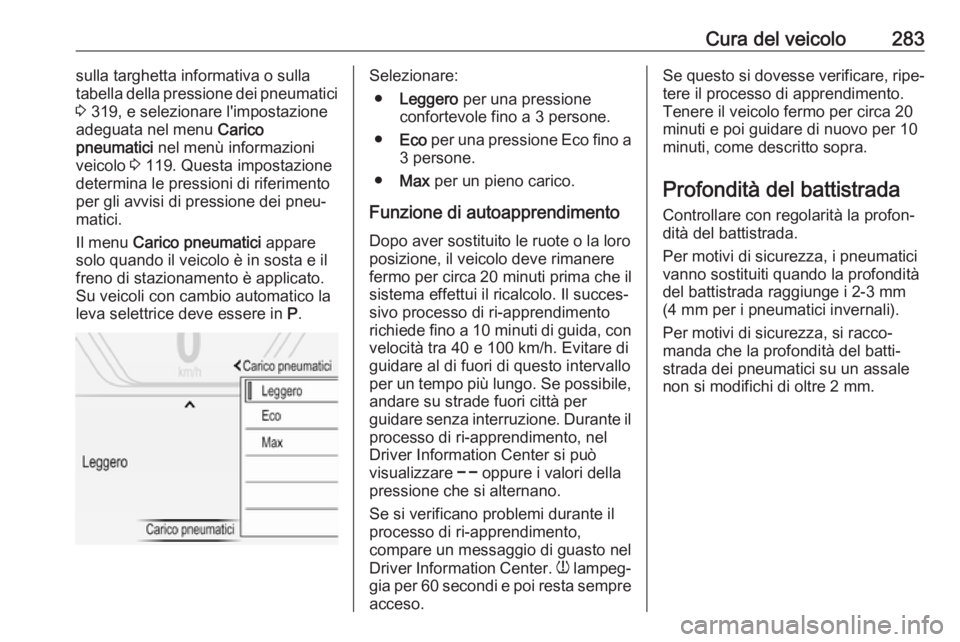

Stato di carico del veicolo
Regolare la pressione dei pneumatici
in base alle condizioni di carico in
conformità alle informazioni indicate

Cura del veicolo283sulla targhetta informativa o sulla
tabella della pressione dei pneumatici
3 319, e selezionare l'impostazione
adeguata nel menu Carico
pneumatici nel menù informazioni
veicolo 3 119. Questa impostazione
determina le pressioni di riferimento
per gli avvisi di pressione dei pneu‐
matici.
Il menu Carico pneumatici appare
solo quando il veicolo è in sosta e il
freno di stazionamento è applicato.
Su veicoli con cambio automatico la
leva selettrice deve essere in P.Selezionare:
● Leggero per una pressione
confortevole fino a 3 persone.
● Eco per una pressione Eco fino a
3 persone.
● Max per un pieno carico.
Funzione di autoapprendimento Dopo aver sostituito le ruote o la loro
posizione, il veicolo deve rimanere
fermo per circa 20 minuti prima che il
sistema effettui il ricalcolo. Il succes‐
sivo processo di ri-apprendimento
richiede fino a 10 minuti di guida, con
velocità tra 40 e 100 km/h. Evitare di
guidare al di fuori di questo intervallo
per un tempo più lungo. Se possibile,
andare su strade fuori città per
guidare senza interruzione. Durante il processo di ri-apprendimento, nel
Driver Information Center si può
visualizzare $ oppure i valori della
pressione che si alternano.
Se si verificano problemi durante il
processo di ri-apprendimento,
compare un messaggio di guasto nel
Driver Information Center. w lampeg‐
gia per 60 secondi e poi resta sempre
acceso.Se questo si dovesse verificare, ripe‐ tere il processo di apprendimento.
Tenere il veicolo fermo per circa 20
minuti e poi guidare di nuovo per 10
minuti, come descritto sopra.
Profondità del battistrada Controllare con regolarità la profon‐
dità del battistrada.
Per motivi di sicurezza, i pneumatici
vanno sostituiti quando la profondità
del battistrada raggiunge i 2-3 mm (4 mm per i pneumatici invernali).
Per motivi di sicurezza, si racco‐
manda che la profondità del batti‐
strada dei pneumatici su un assale
non si modifichi di oltre 2 mm.

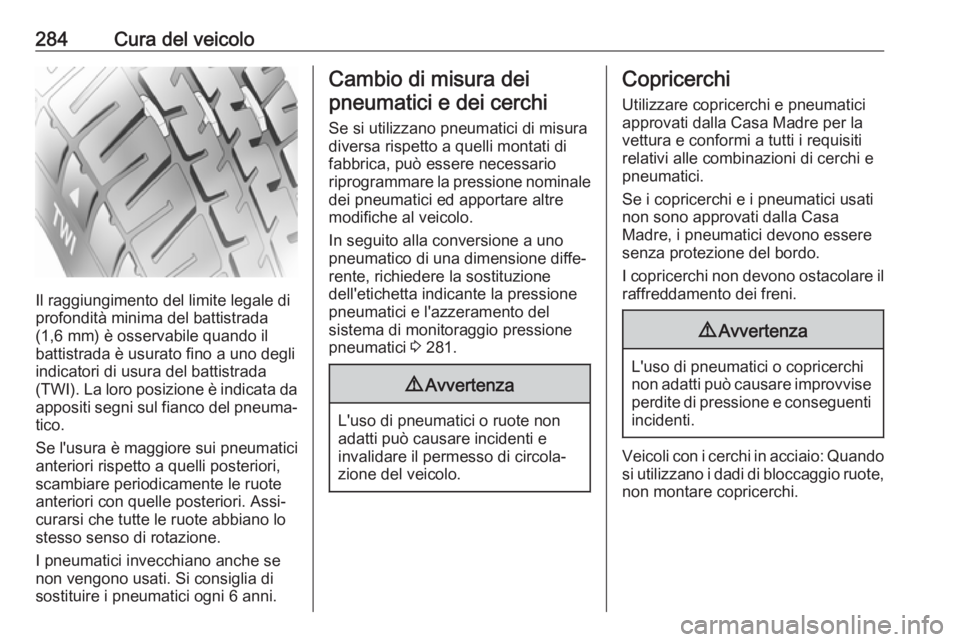

284Cura del veicolo
Il raggiungimento del limite legale di
profondità minima del battistrada
(1,6 mm) è osservabile quando il
battistrada è usurato fino a uno degli
indicatori di usura del battistrada
(TWI). La loro posizione è indicata da appositi segni sul fianco del pneuma‐
tico.
Se l'usura è maggiore sui pneumatici
anteriori rispetto a quelli posteriori,
scambiare periodicamente le ruote
anteriori con quelle posteriori. Assi‐
curarsi che tutte le ruote abbiano lo
stesso senso di rotazione.
I pneumatici invecchiano anche se
non vengono usati. Si consiglia di
sostituire i pneumatici ogni 6 anni.
Cambio di misura dei
pneumatici e dei cerchi
Se si utilizzano pneumatici di misura
diversa rispetto a quelli montati di
fabbrica, può essere necessario
riprogrammare la pressione nominale
dei pneumatici ed apportare altre
modifiche al veicolo.
In seguito alla conversione a uno
pneumatico di una dimensione diffe‐
rente, richiedere la sostituzione
dell'etichetta indicante la pressione
pneumatici e l'azzeramento del
sistema di monitoraggio pressione
pneumatici 3 281.9 Avvertenza
L'uso di pneumatici o ruote non
adatti può causare incidenti e
invalidare il permesso di circola‐
zione del veicolo.
Copricerchi
Utilizzare copricerchi e pneumatici
approvati dalla Casa Madre per la
vettura e conformi a tutti i requisiti
relativi alle combinazioni di cerchi e
pneumatici.
Se i copricerchi e i pneumatici usati
non sono approvati dalla Casa
Madre, i pneumatici devono essere
senza protezione del bordo.
I copricerchi non devono ostacolare il
raffreddamento dei freni.9 Avvertenza
L'uso di pneumatici o copricerchi
non adatti può causare improvvise perdite di pressione e conseguenti incidenti.
Veicoli con i cerchi in acciaio: Quando si utilizzano i dadi di bloccaggio ruote,
non montare copricerchi.

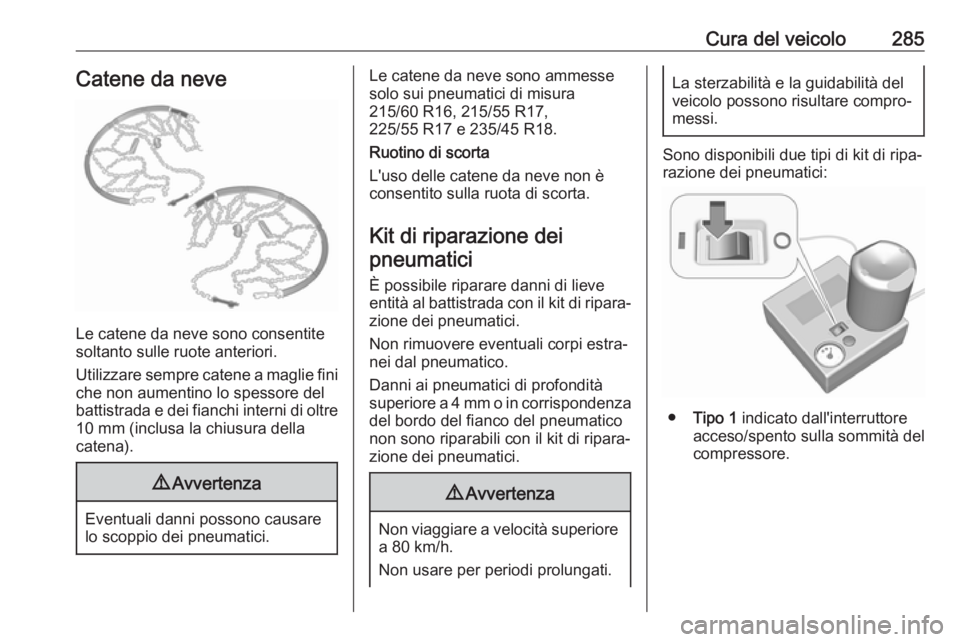

Cura del veicolo285Catene da neve
Le catene da neve sono consentite
soltanto sulle ruote anteriori.
Utilizzare sempre catene a maglie fini
che non aumentino lo spessore del
battistrada e dei fianchi interni di oltre
10 mm (inclusa la chiusura della
catena).
9 Avvertenza
Eventuali danni possono causare
lo scoppio dei pneumatici.
Le catene da neve sono ammesse
solo sui pneumatici di misura
215/60 R16, 215/55 R17,
225/55 R17 e 235/45 R18.
Ruotino di scorta
L'uso delle catene da neve non è
consentito sulla ruota di scorta.
Kit di riparazione deipneumatici
È possibile riparare danni di lieve
entità al battistrada con il kit di ripara‐ zione dei pneumatici.
Non rimuovere eventuali corpi estra‐
nei dal pneumatico.
Danni ai pneumatici di profondità
superiore a 4 mm o in corrispondenza
del bordo del fianco del pneumatico
non sono riparabili con il kit di ripara‐
zione dei pneumatici.9 Avvertenza
Non viaggiare a velocità superiore
a 80 km/h.
Non usare per periodi prolungati.
La sterzabilità e la guidabilità del
veicolo possono risultare compro‐
messi.
Sono disponibili due tipi di kit di ripa‐ razione dei pneumatici:
● Tipo 1 indicato dall'interruttore
acceso/spento sulla sommità del
compressore.

286Cura del veicolo

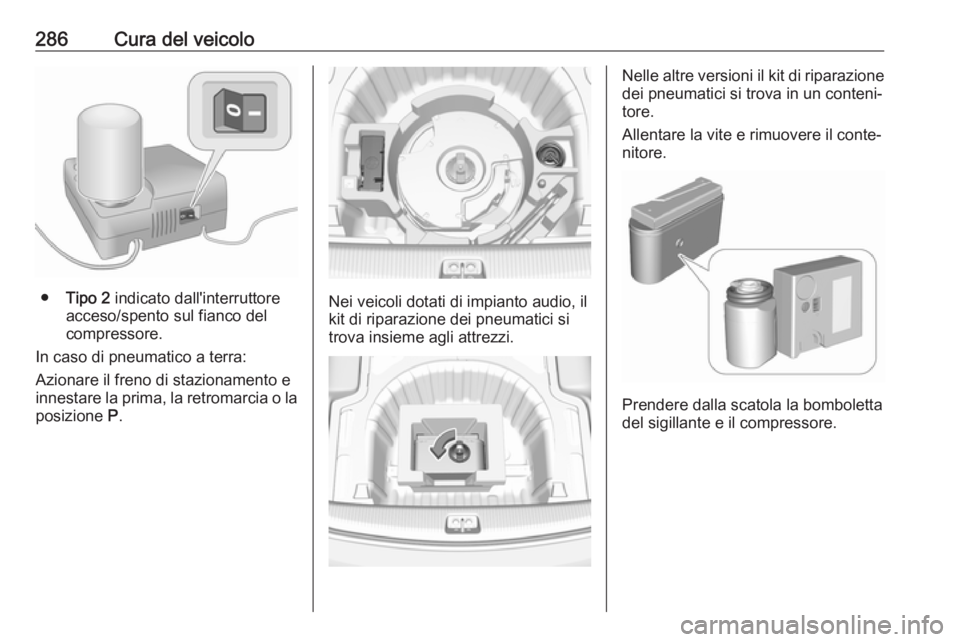

●Tipo 2 indicato dall'interruttore
acceso/spento sul fianco del
compressore.
In caso di pneumatico a terra:
Azionare il freno di stazionamento e
innestare la prima, la retromarcia o la posizione P.Nei veicoli dotati di impianto audio, il
kit di riparazione dei pneumatici si
trova insieme agli attrezzi.
Nelle altre versioni il kit di riparazione dei pneumatici si trova in un conteni‐
tore.
Allentare la vite e rimuovere il conte‐
nitore.
Prendere dalla scatola la bomboletta
del sigillante e il compressore.

Cura del veicolo287

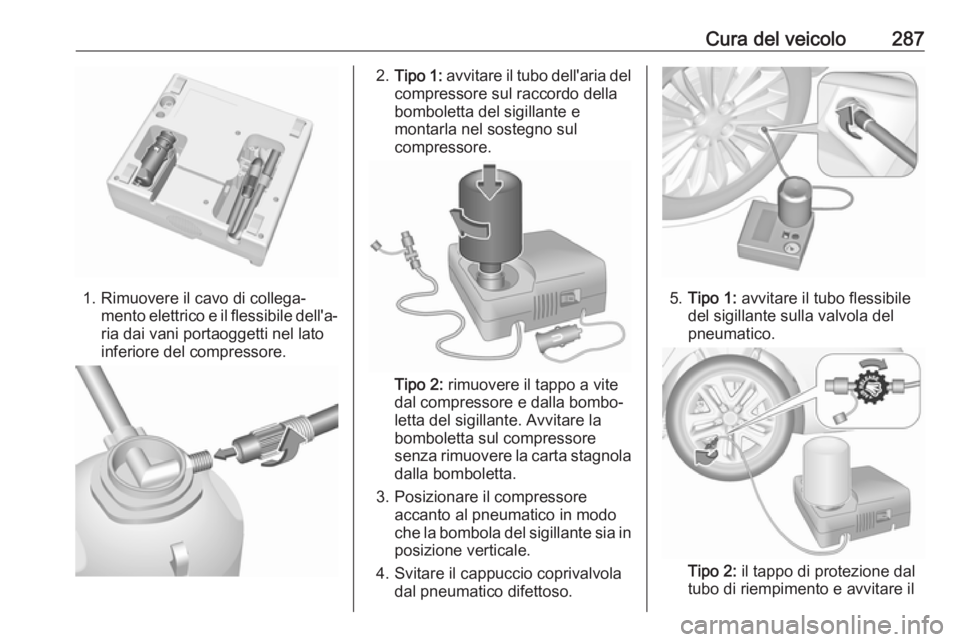

1. Rimuovere il cavo di collega‐mento elettrico e il flessibile dell'a‐ria dai vani portaoggetti nel lato
inferiore del compressore.
2. Tipo 1: avvitare il tubo dell'aria del
compressore sul raccordo della
bomboletta del sigillante e
montarla nel sostegno sul
compressore.
Tipo 2: rimuovere il tappo a vite
dal compressore e dalla bombo‐
letta del sigillante. Avvitare la
bomboletta sul compressore
senza rimuovere la carta stagnola dalla bomboletta.
3. Posizionare il compressore accanto al pneumatico in modo
che la bombola del sigillante sia in posizione verticale.
4. Svitare il cappuccio coprivalvola dal pneumatico difettoso.
5.Tipo 1: avvitare il tubo flessibile
del sigillante sulla valvola del
pneumatico.
Tipo 2: il tappo di protezione dal
tubo di riempimento e avvitare il

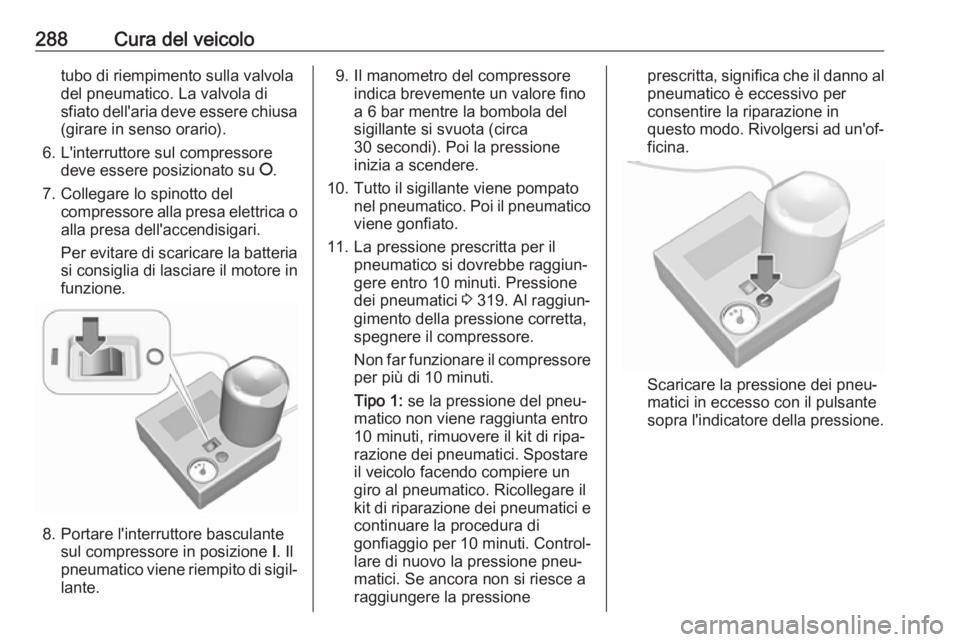

288Cura del veicolotubo di riempimento sulla valvola
del pneumatico. La valvola di
sfiato dell'aria deve essere chiusa (girare in senso orario).
6. L'interruttore sul compressore deve essere posizionato su J.
7. Collegare lo spinotto del compressore alla presa elettrica o
alla presa dell'accendisigari.
Per evitare di scaricare la batteria si consiglia di lasciare il motore in
funzione.
8. Portare l'interruttore basculante sul compressore in posizione I. Il
pneumatico viene riempito di sigil‐
lante.
9. Il manometro del compressore indica brevemente un valore finoa 6 bar mentre la bombola del
sigillante si svuota (circa 30 secondi). Poi la pressione
inizia a scendere.
10. Tutto il sigillante viene pompato nel pneumatico. Poi il pneumatico
viene gonfiato.
11. La pressione prescritta per il pneumatico si dovrebbe raggiun‐
gere entro 10 minuti. Pressione
dei pneumatici 3 319. Al raggiun‐
gimento della pressione corretta,
spegnere il compressore.
Non far funzionare il compressore per più di 10 minuti.
Tipo 1: se la pressione del pneu‐
matico non viene raggiunta entro
10 minuti, rimuovere il kit di ripa‐
razione dei pneumatici. Spostare
il veicolo facendo compiere un
giro al pneumatico. Ricollegare il
kit di riparazione dei pneumatici e
continuare la procedura di
gonfiaggio per 10 minuti. Control‐
lare di nuovo la pressione pneu‐
matici. Se ancora non si riesce a
raggiungere la pressioneprescritta, significa che il danno al pneumatico è eccessivo per
consentire la riparazione in
questo modo. Rivolgersi ad un'of‐
ficina.
Scaricare la pressione dei pneu‐
matici in eccesso con il pulsante
sopra l'indicatore della pressione.
