OPEL INSIGNIA BREAK 2019 Gebruikershandleiding (in Dutch)

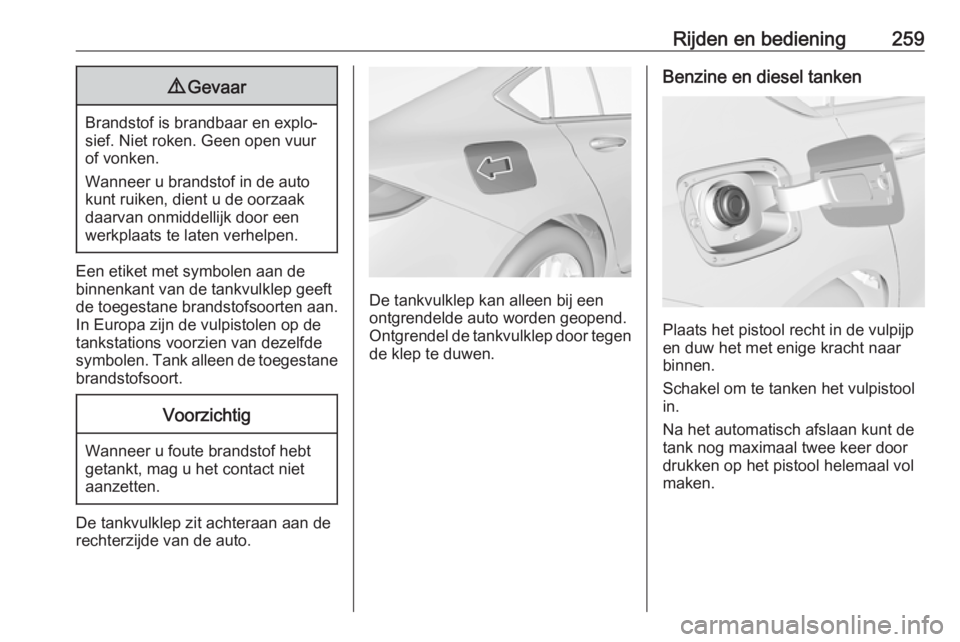

Rijden en bediening2599Gevaar
Brandstof is brandbaar en explo‐
sief. Niet roken. Geen open vuur
of vonken.
Wanneer u brandstof in de auto
kunt ruiken, dient u de oorzaak daarvan onmiddellijk door een
werkplaats te laten verhelpen.
Een etiket met symbolen aan de
binnenkant van de tankvulklep geeft
de toegestane brandstofsoorten aan.
In Europa zijn de vulpistolen op de tankstations voorzien van dezelfde
symbolen. Tank alleen de toegestane
brandstofsoort.
Voorzichtig
Wanneer u foute brandstof hebt
getankt, mag u het contact niet
aanzetten.
De tankvulklep zit achteraan aan de
rechterzijde van de auto.
De tankvulklep kan alleen bij een
ontgrendelde auto worden geopend.
Ontgrendel de tankvulklep door tegen
de klep te duwen.
Benzine en diesel tanken
Plaats het pistool recht in de vulpijp
en duw het met enige kracht naar
binnen.
Schakel om te tanken het vulpistool
in.
Na het automatisch afslaan kunt de
tank nog maximaal twee keer door
drukken op het pistool helemaal vol
maken.

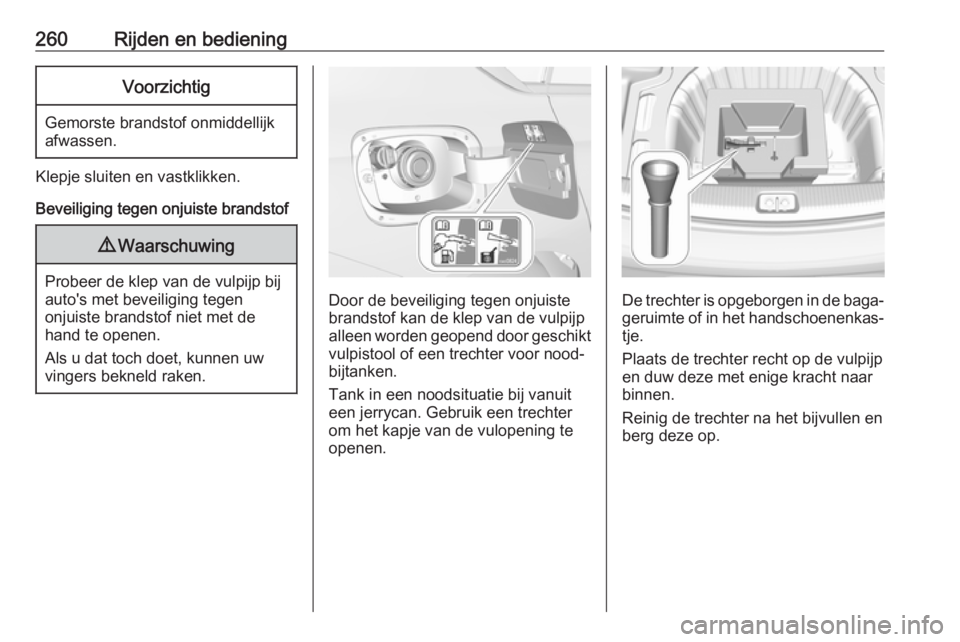

260Rijden en bedieningVoorzichtig
Gemorste brandstof onmiddellijk
afwassen.
Klepje sluiten en vastklikken.
Beveiliging tegen onjuiste brandstof
9 Waarschuwing
Probeer de klep van de vulpijp bij
auto's met beveiliging tegen
onjuiste brandstof niet met de
hand te openen.
Als u dat toch doet, kunnen uw
vingers bekneld raken.
Door de beveiliging tegen onjuiste
brandstof kan de klep van de vulpijp
alleen worden geopend door geschikt
vulpistool of een trechter voor nood‐
bijtanken.
Tank in een noodsituatie bij vanuit
een jerrycan. Gebruik een trechter
om het kapje van de vulopening te
openen.De trechter is opgeborgen in de baga‐
geruimte of in het handschoenenkas‐ tje.
Plaats de trechter recht op de vulpijp en duw deze met enige kracht naar
binnen.
Reinig de trechter na het bijvullen en
berg deze op.

Rijden en bediening261Trekhaak
Algemene informatie
De van fabriekswege gemonteerde
trekhaak wordt onder de achterbum‐
per ingeklapt.
Het achteraf monteren van een trek‐
haak door een werkplaats laten
uitvoeren. Zo nodig wijzigingen in de
auto aanbrengen, zoals in het koel‐
systeem, de hitteschilden of andere
uitrusting. Alleen trekhaken gebrui‐
ken die voor uw auto zijn goedge‐
keurd.
Om schade aan de auto te voorko‐
men, kan de elektrische achterklep
niet met de elektronische sleutel
worden bediend wanneer er een
aanhanger elektrisch is aangesloten.
De lamp-uitvaldetectie van het
aanhangerremlicht constateert geen
individueel uitgevallen lampen. Bij
bijv. vier lampen van 5 W wordt er pas
uitval geconstateerd als er nog
slechts één lamp van 5 W brandt of
als alle lampen zijn uitgevallen.Door montage van een trekhaak
wordt de opening voor het sleepoog
mogelijk afgedekt. Maak in dat geval
gebruik van een kogelstang.
Rijgedrag en aanhangertips
Alvorens een aanhangwagen aan te
koppelen, de kogel van de trekhaak
smeren. Bij gebruik van een trillings‐
demper die slingerbewegingen
dempt en op de koppelingskogel
inwerkt, mag de kogel niet worden
gesmeerd.
Rij niet harder dan 80 km/u als een
aanhanger wordt getrokken. Een maximumsnelheid van 100 km/u is
alleen mogelijk als een trillingsdem‐
per wordt gebruikt en het toegestane
maximale aanhangergewicht niet
boven het leeggewicht van de auto
komt.
Gebruik van een trillingsdemper
wordt sterk aanbevolen bij aanhan‐
gers met een geringe rijstabiliteit en
caravans.
Als de aanhanger begint te slingeren, langzamer gaan rijden, niet tegenstu‐
ren en zo nodig krachtig remmen.Bergafwaarts dezelfde versnelling
inschakelen als bergopwaarts en
ongeveer dezelfde snelheid aanhou‐
den.
Bandenspanning instellen op de
waarde voor maximale belading
3 332.
Aanhanger trekken
Trekgewicht
Het maximaal toelaatbare trekge‐
wicht hangt af van de auto en de
motor en mag niet worden overschre‐ den. Het werkelijke trekgewicht is het
verschilt tussen het werkelijke totaal‐
gewicht van de aanhanger en het
werkelijke kogelgewicht in aangekop‐ pelde toestand.
Het maximaal toelaatbare trekge‐
wicht staat in de autopapieren
vermeld. Dit geldt over het algemeen
voor hellingspercentages tot max.
12%.
De toelaatbare aanhangerbelasting
geldt voor de vermelde hellingshoek
en op zeeniveau. Omdat het motor‐
vermogen bij toenemende hoogte

262Rijden en bedieningdoor de lagere luchtdichtheid daalt enhet klimvermogen daardoor afneemt,
moet het maximaal toelaatbare trein‐
gewicht voor elke 1000 meter hoog‐ tetoename met 10% worden vermin‐
derd. Bij het rijden op wegen met een
gering hellingspercentage (minder
dan 8%, bijv. snelwegen) hoeft het
maximaal toelaatbare treingewicht
niet te worden verminderd.
Het maximaal toelaatbare treinge‐
wicht mag niet worden overschreden.
Het maximaal toelaatbare treinge‐
wicht staat op het typeplaatje 3 317
vermeld.
Kogeldruk De kogeldruk is de kracht waarmee
de aanhanger op de koppelingskogel
drukt. De gewichtsverdeling bij het
laden van de aanhanger is van
invloed op de kogeldruk.De maximaal toelaatbare kogeldruk:
● 60 kg (Grand Sport met een wille‐
keurige motor behalve de
B20DTH / B20NFT / D20DTR)
● 75 kg (Sports Tourer, Country Tourer met een willekeurige
motor behalve de B20DTH /
B20NFT / D20DTR)
● 90 kg (alle uitvoeringen met de motoren B20DTH / B20NFT /
D20DTR)
staat op het typeplaatje van de trek‐
haak en in de autopapieren vermeld.
Altijd de maximale kogeldruk nastre‐
ven, vooral bij zware aanhangers. Nooit rijden met een kogeldruk lager
dan 25 kg.Achterasbelasting
Bij een aangekoppelde aanhanger en een maximale belading van de auto,mag de toelaatbare achterasbelas‐
ting (zie typeplaatje of autopapieren)
worden verhoogd met 70 kg (moto‐ ren B20DTH: 80 kg), maar het
toelaatbare totaalgewicht mag niet worden overschreden. Wordt de
toelaatbare achterasbelasting over‐
schreden, dan geldt een maximum‐ snelheid van 100 km/u.
TrekhaakVoorzichtig
U kunt de inklapbare trekhaak niet van de auto verwijderen. Wanneeru niet met een aanhanger rijdt,
klapt u de trekhaak in.

Rijden en bediening2639Waarschuwing
Er mag niemand in de draaicirkel
van de trekhaak staan. Kans op
letsel.
Wanneer u de ingeklapte trekhaak ontgrendelt, moet u links van dehandgreep staan.
Ingeklapte trekhaak ontgrendelen
Trek de handgreep links van de
nummerplaat onder het achterbum‐ perpaneel onder een hoek van ca
45° tot de grond.
U hoort een waarschuwingszoemer
wanneer u de ontgrendelingshendel
uittrekt en de trekhaak is ontgrendeld.
Trek de ontgrendelde trekhaak zover
omhoog dat deze vastklikt.
Zorg dat de trekhaak goed vergren‐
deld en de ontgrendelingshendel in zijn verborgen uitgangspositie terug‐
gezet is, anders stopt de zoemer niet.
Trekhaak inklappen/verbergen
Trek de handgreep links van de
nummerplaat onder het achterbum‐ perpaneel in een hoek van ongeveer
45° met de grond.

264Rijden en bediening
U hoort een waarschuwingszoemer
wanneer u de ontgrendelingshendel
uittrekt en de trekhaak is ontgrendeld.
Zwenk met een vlakke hand de
ontgrendelde trekhaak naar rechts
totdat deze onder de bodem vastklikt.
Zet de ontgrendelhendel terug in de
verborgen beginstand, anders stopt
de zoemer niet.9 Waarschuwing
Rijden met een aanhanger is
alleen toegestaan bij een correct
gemonteerde trekhaak. Roep hulp
in van een werkplaats wanneer de trekhaak niet goed vastklikt,
wanneer u de ontgrendelingshen‐
del niet in zijn verborgen uitgangs‐
positie kunt terugzetten of
wanneer de zoemer klinkt nadat de trekhaak is vergrendeld.
Oog voor veiligheidskabel
Veiligheidskabel aan oog vasthaken.
Aanhangerstabilisatie
Als het systeem een sterke slinger‐
beweging registreert, dan wordt het
motorvermogen verlaagd en de auto/
aanhangercombinatie afgeremd
totdat de slingerbeweging stopt.
Wanneer het systeem actief is moet u
het stuurwiel zo stil mogelijk houden.
Aanhangerstabilisatie maakt deel uit
van de elektronische stabiliteitsrege‐
ling 3 206.

Verzorging van de auto265Verzorging van de
autoAlgemene informatie ..................266
Accessoires en modificaties van auto ........................................ 266
Auto stallen .............................. 266
Verwerking van sloopauto .......267
Controle van de auto .................267
Werkzaamheden uitvoeren .....267
Motorkap ................................. 267
Motorolie .................................. 268
Koelvloeistof ............................ 269
Sproeiervloeistof ......................270
Remmen .................................. 271
Remvloeistof ............................ 271
Accu ........................................ 271
Dieselbrandstofsysteem ontluchten ............................... 272
Wisserblad vervangen .............273
Gloeilamp vervangen .................274
Halogeenkoplampen ...............274
LED-koplampen .......................276
Mistlampen voor ......................276
Achterlichten ............................ 278
Zijrichtingaanwijzers ................283
Kentekenverlichting .................283Binnenverlichting .....................283
Instrumentenverlichting ...........283
Elektrisch systeem .....................284
Zekeringen .............................. 284
Zekeringenkast in motorruimte 285
Zekeringenkast instrumentenpaneel ................287
Boordgereedschap ....................289
Gereedschap ........................... 289
Velgen en banden .....................290
Winterbanden .......................... 290
Aanduidingen op banden ........290
Bandenspanning .....................291
Bandenspanningscontrolesys‐ teem ....................................... 292
Profieldiepte ............................ 295
Van banden- en velgmaat veranderen ............................. 295
Wieldoppen ............................. 296
Sneeuwkettingen .....................296
Bandenreparatieset .................296
Wiel verwisselen ......................301
Reservewiel ............................. 302
Starthulp gebruiken ...................306
Starthulp .................................. 306
Trekken ...................................... 307
Auto slepen ............................. 307
Andere auto slepen .................309Verzorging van uiterlijk ..............310
Verzorging exterieur ................310
Verzorging interieur .................312

266Verzorging van de autoAlgemene informatieAccessoires en modificatiesvan auto
Het wordt geadviseerd alleen gebruik te maken van originele onderdelen,
accessoires en andere uitdrukkelijk
door de fabriek voor uw autotype
goedgekeurde onderdelen. Voor
andere onderdelen kunnen wij – ook
als deze door autoriteiten of anders‐
zins zijn goedgekeurd – niet beoorde‐ len of deze betrouwbaar zijn en er
evenmin garant voor staan.
Bij eventuele aanpassingen, omzet‐
tingen of andere wijzigingen in de
standaard voertuigspecificaties
(waaronder, zonder beperkingen,
softwarematige aanpassingen,
aanpassingen in de elektronische
regeleenheden) wordt de door Opel
geboden garantie mogelijk ongeldig.
Dergelijke aanpassingen kunnen
bovendien van invloed zijn op de
rijhulpsystemen, het brandstofver‐
bruik, de CO 2-uitstoot en andere
emissies van de auto. Ook kan dan de typegoedkeuring komen te vervallen.Voorzichtig
Wanneer het voertuig getranspor‐
teerd wordt op een trein of een
takelwagen kunnen de spatlappen beschadigd worden.
Auto stallen
Langdurig stallen Wanneer u de auto meerdere maan‐
den moet stallen:
● Auto wassen en conserveren.
● Conservering van motorruimte en bodemplaat laten controleren.
● Afdichtrubbers reinigen en conserveren.
● Brandstoftank helemaal vullen.
● Motorolie verversen.
● Sproeiervloeistofreservoir leeg‐ maken.
● Vorst- en corrosiebestendigheid koelvloeistof controleren.
● Bandenspanning instellen op de waarde voor maximale belading.
● Auto in een droge en goed geventileerde ruimte parkeren.Eerste versnelling of achteruit‐
versnelling inschakelen of keuze‐ hendel in stand P zetten. Voor‐
komen dat auto kan wegrollen.
● Handrem niet aantrekken.
● Motorkap openen, alle portieren sluiten en auto vergrendelen.
● Poolklem van de minpool van de accu loskoppelen. Erop letten dat
geen van de systemen werkt,
waaronder het diefstalalarmsys‐
teem.
Weer in gebruik nemen Wanneer u de auto weer in gebruik
neemt:
● Poolklem op de minpool van de accu aansluiten. Elektronica voor
de elektrische ruitbediening
inschakelen.
● Bandenspanning controleren.
● Sproeiervloeistofreservoir vullen.
● Motoroliepeil controleren.

Verzorging van de auto267● Koelvloeistofpeil controleren.
● Zo nodig kentekenplaat monte‐ ren.
Verwerking van sloopauto
Eventueel wettelijk verplichte infor‐
matie over autodemontagebedrijven
en de recycling van sloopauto's vindt
u op onze website. Laat dit werk
uitsluitend over aan een erkend auto‐
demontagebedrijf.Controle van de auto
Werkzaamheden uitvoeren9 Waarschuwing
Controles in de motorruimte alleen
met uitgeschakelde ontsteking
uitvoeren.
De koelventilator kan ook bij uitge‐ schakelde ontsteking gaan
draaien.
9 Gevaar
Het ontstekingssysteem werkt met
een extreem hoge spanning. Nietaanraken.
Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.

268Verzorging van de auto
Leg de veiligheidsgrendel links opzij
en open de motorkap.
De motorkap wordt automatisch
omhoog gehouden.
Als de motorkap wordt geopend
tijdens een Autostop, wordt de motor automatisch herstart omwille van
veiligheidsredenen.
Stop/Start-systeem 3 188.
Sluiten Laat de motorkap zakken en laat
deze in de pal vallen. Controleer of de
motorkap vergrendeld is.
Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.
Actieve motorkap 3 72.
Motorolie Controleer het oliepeil ook regelmatig
manueel om schade aan de motor te voorkomen. Gebruik olie met de juiste
specificatie. Aanbevolen vloeistoffen
en smeermiddelen 3 314.
Het maximale motorolieverbruik is
0,6 liter per 1000 km.
Alleen op een vlakke ondergrond
controleren. De motor moet op
bedrijfstemperatuur zijn en minstens
vijf minuten uitgeschakeld zijn
geweest.
Trek de oliepeilstok eruit, maak deze
schoon, steek deze weer in de buis,
trek deze weer eruit en lees het olie‐
peil af.
