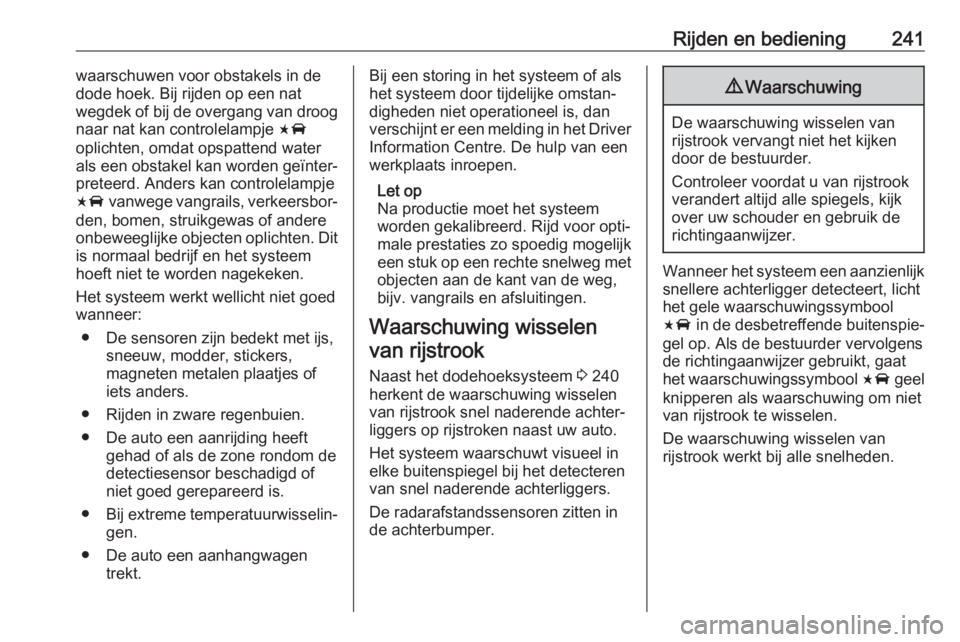

Rijden en bediening241waarschuwen voor obstakels in de
dode hoek. Bij rijden op een nat
wegdek of bij de overgang van droog
naar nat kan controlelampje F
oplichten, omdat opspattend water
als een obstakel kan worden geïnter‐
preteerd. Anders kan controlelampje
F vanwege vangrails, verkeersbor‐
den, bomen, struikgewas of andere
onbeweeglijke objecten oplichten. Dit
is normaal bedrijf en het systeem
hoeft niet te worden nagekeken.
Het systeem werkt wellicht niet goed
wanneer:
● De sensoren zijn bedekt met ijs, sneeuw, modder, stickers,
magneten metalen plaatjes of
iets anders.
● Rijden in zware regenbuien.
● De auto een aanrijding heeft gehad of als de zone rondom de
detectiesensor beschadigd of
niet goed gerepareerd is.
● Bij extreme temperatuurwisselin‐
gen.
● De auto een aanhangwagen trekt.Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐
digheden niet operationeel is, dan
verschijnt er een melding in het Driver
Information Centre. De hulp van een
werkplaats inroepen.
Let op
Na productie moet het systeem
worden gekalibreerd. Rijd voor opti‐
male prestaties zo spoedig mogelijk
een stuk op een rechte snelweg met
objecten aan de kant van de weg,
bijv. vangrails en afsluitingen.
Waarschuwing wisselen van rijstrook
Naast het dodehoeksysteem 3 240
herkent de waarschuwing wisselen
van rijstrook snel naderende achter‐ liggers op rijstroken naast uw auto.
Het systeem waarschuwt visueel in
elke buitenspiegel bij het detecteren
van snel naderende achterliggers.
De radarafstandssensoren zitten in
de achterbumper.9 Waarschuwing
De waarschuwing wisselen van
rijstrook vervangt niet het kijken
door de bestuurder.
Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Wanneer het systeem een aanzienlijk
snellere achterligger detecteert, licht
het gele waarschuwingssymbool
F in de desbetreffende buitenspie‐
gel op. Als de bestuurder vervolgens
de richtingaanwijzer gebruikt, gaat het waarschuwingssymbool F geel
knipperen als waarschuwing om niet
van rijstrook te wisselen.
De waarschuwing wisselen van
rijstrook werkt bij alle snelheden.

242Rijden en bediening

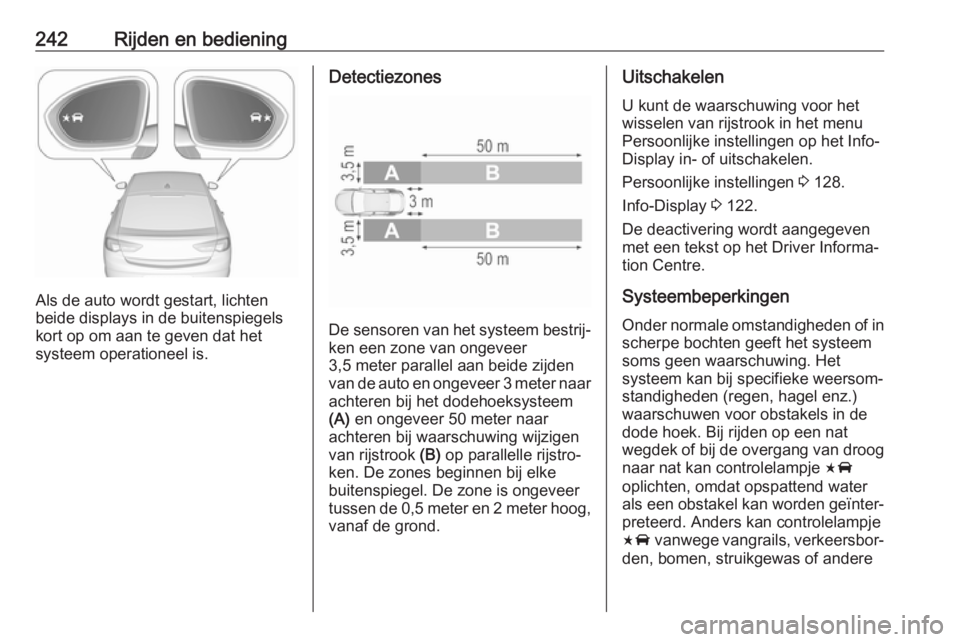

Als de auto wordt gestart, lichten
beide displays in de buitenspiegels
kort op om aan te geven dat het
systeem operationeel is.
Detectiezones
De sensoren van het systeem bestrij‐
ken een zone van ongeveer
3,5 meter parallel aan beide zijden
van de auto en ongeveer 3 meter naar achteren bij het dodehoeksysteem
(A) en ongeveer 50 meter naar
achteren bij waarschuwing wijzigen van rijstrook (B) op parallelle rijstro‐
ken. De zones beginnen bij elke
buitenspiegel. De zone is ongeveer
tussen de 0,5 meter en 2 meter hoog, vanaf de grond.
Uitschakelen
U kunt de waarschuwing voor het
wisselen van rijstrook in het menu
Persoonlijke instellingen op het Info-
Display in- of uitschakelen.
Persoonlijke instellingen 3 128.
Info-Display 3 122.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.
Systeembeperkingen
Onder normale omstandigheden of in
scherpe bochten geeft het systeem
soms geen waarschuwing. Het
systeem kan bij specifieke weersom‐
standigheden (regen, hagel enz.)
waarschuwen voor obstakels in de
dode hoek. Bij rijden op een nat
wegdek of bij de overgang van droog naar nat kan controlelampje F
oplichten, omdat opspattend water
als een obstakel kan worden geïnter‐
preteerd. Anders kan controlelampje
F vanwege vangrails, verkeersbor‐
den, bomen, struikgewas of andere

Rijden en bediening243onbeweeglijke objecten oplichten. Dit
is normaal bedrijf en het systeem
hoeft niet te worden nagekeken.
Het systeem werkt wellicht niet goed
wanneer:
● De sensoren zijn bedekt met ijs, sneeuw, modder, stickers,
magneten metalen plaatjes of
iets anders.
● Rijden in zware regenbuien.
● De auto een aanrijding heeft gehad of als de zone rondom de
detectiesensor beschadigd of
niet goed gerepareerd is.
● Bij extreme temperatuurwisselin‐
gen.
● De auto een aanhangwagen trekt.
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐ digheden niet operationeel is, dan
verschijnt er een melding in het Driver Information Centre. De hulp van een
werkplaats inroepen.
Let op
Na productie moet het systeem
worden gekalibreerd. Rijd voor opti‐
male prestaties zo spoedig mogelijkeen stuk op een rechte snelweg met
objecten aan de kant van de weg,
bijv. vangrails en afsluitingen.
Panoramazichtsysteem
Met dit systeem ziet u de omgeving
van de auto als een afbeelding van
bijna 360°, als het ware van boven af.
Het systeem gebruikt vier camera's: ● camera achter, in de achterklep● camera voor, in de voorgrille onder het embleem
● zijcamera's, aan de onderkant van beide buitenspiegels.Het scherm op het Info-Display is
verdeeld in twee delen: links ziet u het
bovenaanzicht van de auto en rechts
het zicht voor of achter, afhankelijk
van de ingeschakelde versnelling. De
parkeersensoren completeren de informatie over het aanzicht.
Inschakelen
Het panoramazichtsysteem wordt geactiveerd:
● achteruitversnelling inschakelen
● camerapictogram ë op het Info-
Display aanraken
● te dicht naderen van een object vóór de auto
Werking
Zicht achter
Bij zicht achter ziet u bij ingescha‐
kelde achteruitversnelling rechts op
het scherm een beeld van de zone
achter de auto.
Mogelijk verschijnt er een gevaren‐
driehoek 9 op het scherm wanneer
de sensoren achter van de parkeer‐
hulp obstakels detecteren. Naarmate

Rijden en bediening245

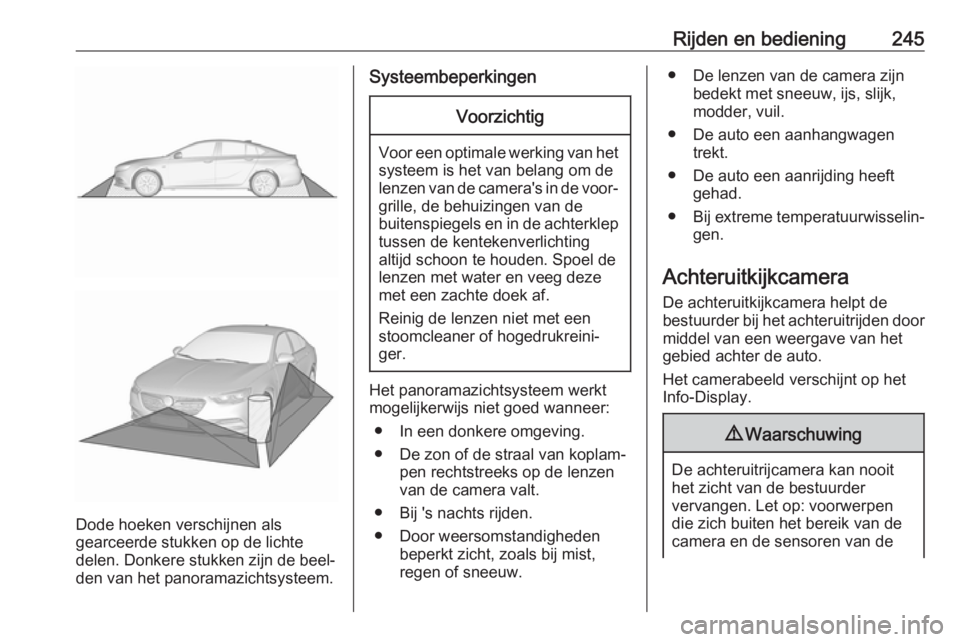

Dode hoeken verschijnen als
gearceerde stukken op de lichte
delen. Donkere stukken zijn de beel‐
den van het panoramazichtsysteem.
SysteembeperkingenVoorzichtig
Voor een optimale werking van het systeem is het van belang om de
lenzen van de camera's in de voor‐ grille, de behuizingen van de
buitenspiegels en in de achterklep
tussen de kentekenverlichting
altijd schoon te houden. Spoel de
lenzen met water en veeg deze
met een zachte doek af.
Reinig de lenzen niet met een
stoomcleaner of hogedrukreini‐
ger.
Het panoramazichtsysteem werkt
mogelijkerwijs niet goed wanneer:
● In een donkere omgeving.
● De zon of de straal van koplam‐ pen rechtstreeks op de lenzen
van de camera valt.
● Bij 's nachts rijden.
● Door weersomstandigheden beperkt zicht, zoals bij mist,
regen of sneeuw.
● De lenzen van de camera zijn bedekt met sneeuw, ijs, slijk,
modder, vuil.
● De auto een aanhangwagen trekt.
● De auto een aanrijding heeft gehad.
● Bij extreme temperatuurwisselin‐
gen.
Achteruitkijkcamera
De achteruitkijkcamera helpt de
bestuurder bij het achteruitrijden door
middel van een weergave van het
gebied achter de auto.
Het camerabeeld verschijnt op het
Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder
vervangen. Let op: voorwerpen
die zich buiten het bereik van de
camera en de sensoren van de

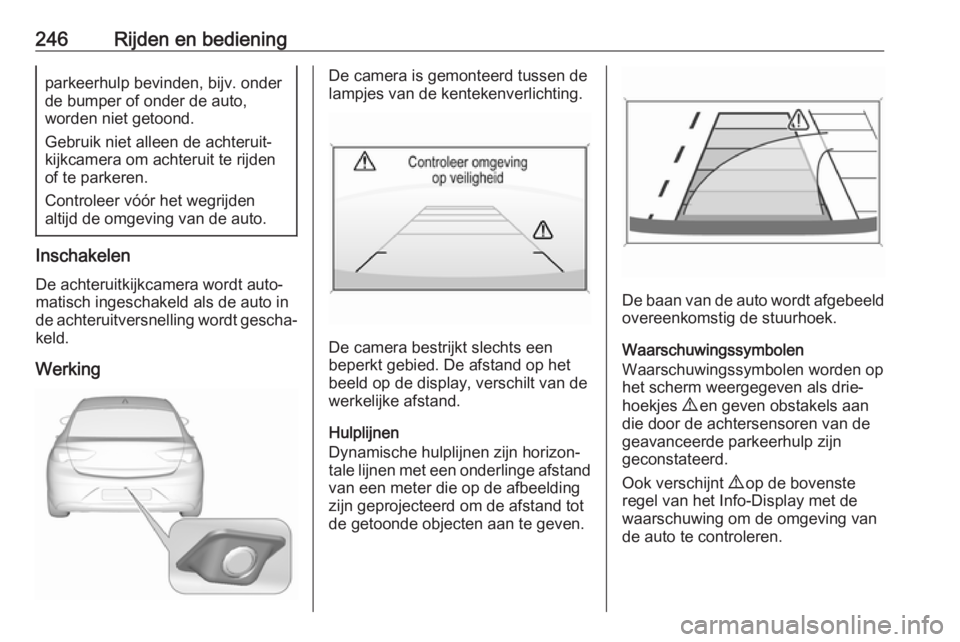

246Rijden en bedieningparkeerhulp bevinden, bijv. onder
de bumper of onder de auto,
worden niet getoond.
Gebruik niet alleen de achteruit‐ kijkcamera om achteruit te rijden
of te parkeren.
Controleer vóór het wegrijden
altijd de omgeving van de auto.
Inschakelen
De achteruitkijkcamera wordt auto‐matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐
keld.
Werking
De camera is gemonteerd tussen de
lampjes van de kentekenverlichting.
De camera bestrijkt slechts een
beperkt gebied. De afstand op het
beeld op de display, verschilt van de
werkelijke afstand.
Hulplijnen
Dynamische hulplijnen zijn horizon‐
tale lijnen met een onderlinge afstand van een meter die op de afbeelding
zijn geprojecteerd om de afstand tot
de getoonde objecten aan te geven.
De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
Waarschuwingssymbolen
Waarschuwingssymbolen worden op
het scherm weergegeven als drie‐
hoekjes 9 en geven obstakels aan
die door de achtersensoren van de
geavanceerde parkeerhulp zijn
geconstateerd.
Ook verschijnt 9 op de bovenste
regel van het Info-Display met de
waarschuwing om de omgeving van
de auto te controleren.

248Rijden en bediening

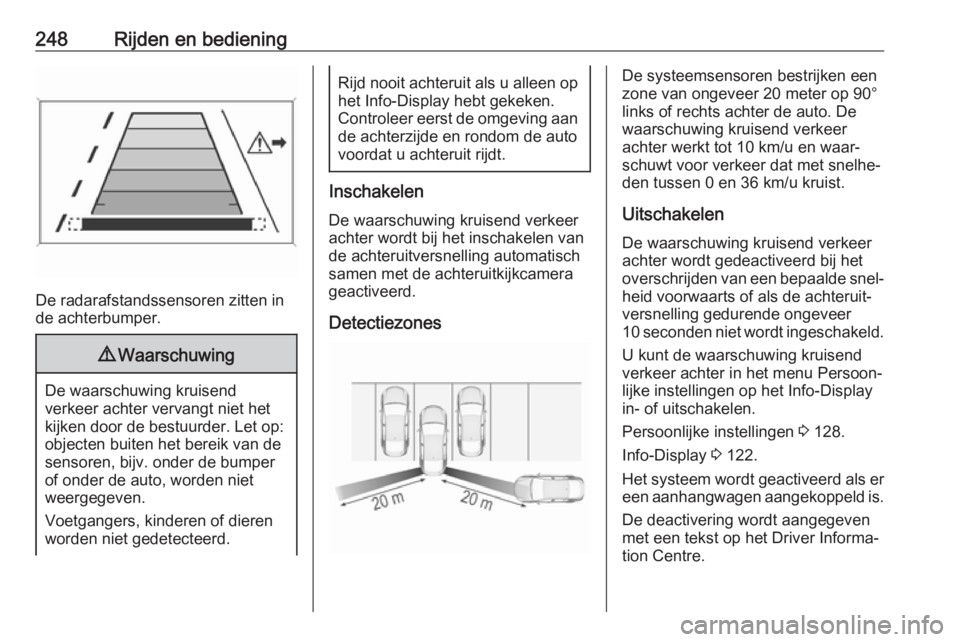

De radarafstandssensoren zitten in
de achterbumper.
9 Waarschuwing
De waarschuwing kruisend
verkeer achter vervangt niet het
kijken door de bestuurder. Let op:
objecten buiten het bereik van de
sensoren, bijv. onder de bumper
of onder de auto, worden niet
weergegeven.
Voetgangers, kinderen of dieren
worden niet gedetecteerd.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Inschakelen
De waarschuwing kruisend verkeer
achter wordt bij het inschakelen van
de achteruitversnelling automatisch samen met de achteruitkijkcamera
geactiveerd.
Detectiezones
De systeemsensoren bestrijken een
zone van ongeveer 20 meter op 90°
links of rechts achter de auto. De
waarschuwing kruisend verkeer
achter werkt tot 10 km/u en waar‐
schuwt voor verkeer dat met snelhe‐
den tussen 0 en 36 km/u kruist.
Uitschakelen
De waarschuwing kruisend verkeer
achter wordt gedeactiveerd bij het
overschrijden van een bepaalde snel‐
heid voorwaarts of als de achteruit‐
versnelling gedurende ongeveer
10 seconden niet wordt ingeschakeld.
U kunt de waarschuwing kruisend
verkeer achter in het menu Persoon‐ lijke instellingen op het Info-Display
in- of uitschakelen.
Persoonlijke instellingen 3 128.
Info-Display 3 122.
Het systeem wordt geactiveerd als er
een aanhangwagen aangekoppeld is.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.

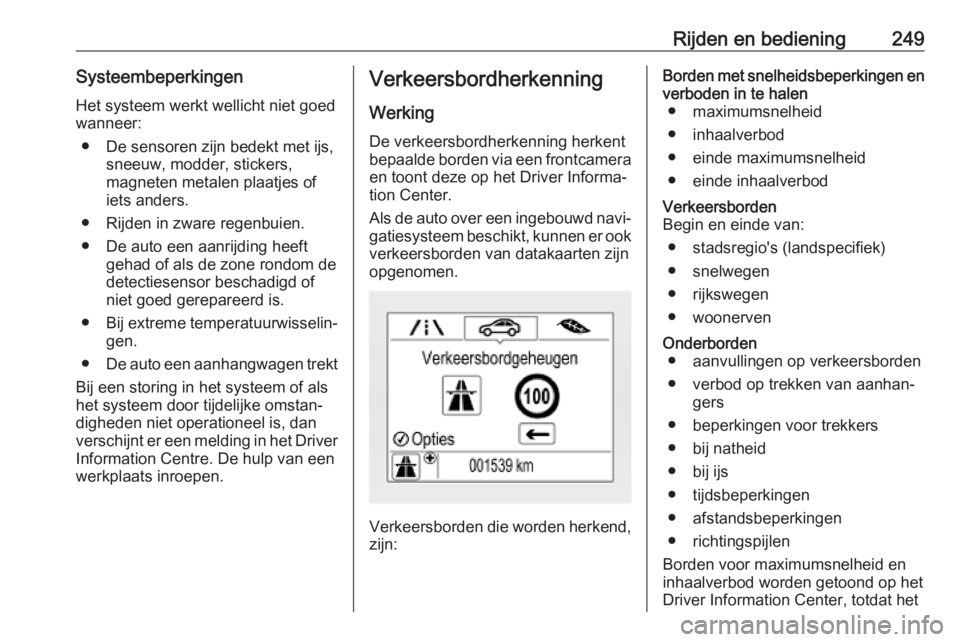

Rijden en bediening249SysteembeperkingenHet systeem werkt wellicht niet goed
wanneer:
● De sensoren zijn bedekt met ijs, sneeuw, modder, stickers,
magneten metalen plaatjes of
iets anders.
● Rijden in zware regenbuien.
● De auto een aanrijding heeft gehad of als de zone rondom dedetectiesensor beschadigd of
niet goed gerepareerd is.
● Bij extreme temperatuurwisselin‐
gen.
● De auto een aanhangwagen trekt
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐ digheden niet operationeel is, dan
verschijnt er een melding in het Driver Information Centre. De hulp van een
werkplaats inroepen.Verkeersbordherkenning
Werking De verkeersbordherkenning herkentbepaalde borden via een frontcamera en toont deze op het Driver Informa‐
tion Center.
Als de auto over een ingebouwd navi‐
gatiesysteem beschikt, kunnen er ook verkeersborden van datakaarten zijn
opgenomen.
Verkeersborden die worden herkend, zijn:
Borden met snelheidsbeperkingen enverboden in te halen ● maximumsnelheid
● inhaalverbod
● einde maximumsnelheid
● einde inhaalverbodVerkeersborden
Begin en einde van:
● stadsregio's (landspecifiek)
● snelwegen
● rijkswegen
● woonervenOnderborden ● aanvullingen op verkeersborden
● verbod op trekken van aanhan‐ gers
● beperkingen voor trekkers
● bij natheid
● bij ijs
● tijdsbeperkingen
● afstandsbeperkingen
● richtingspijlen
Borden voor maximumsnelheid en
inhaalverbod worden getoond op het
Driver Information Center, totdat het

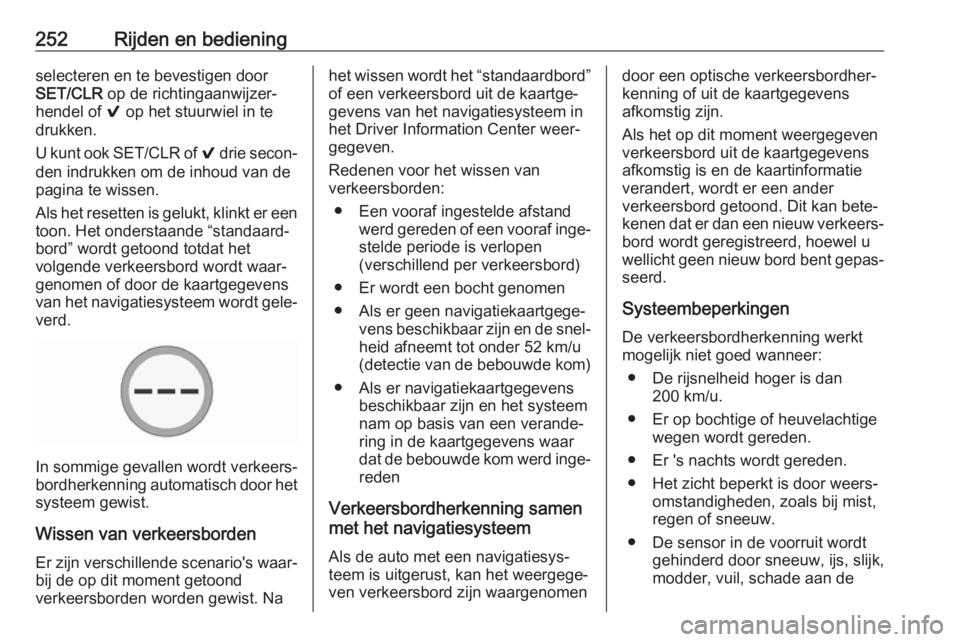

252Rijden en bedieningselecteren en te bevestigen doorSET/CLR op de richtingaanwijzer‐
hendel of 9 op het stuurwiel in te
drukken.
U kunt ook SET/CLR of 9 drie secon‐
den indrukken om de inhoud van de
pagina te wissen.
Als het resetten is gelukt, klinkt er een toon. Het onderstaande “standaard‐
bord” wordt getoond totdat het
volgende verkeersbord wordt waar‐ genomen of door de kaartgegevens
van het navigatiesysteem wordt gele‐ verd.
In sommige gevallen wordt verkeers‐
bordherkenning automatisch door het
systeem gewist.
Wissen van verkeersborden
Er zijn verschillende scenario's waar‐
bij de op dit moment getoond
verkeersborden worden gewist. Na
het wissen wordt het “standaardbord” of een verkeersbord uit de kaartge‐
gevens van het navigatiesysteem in
het Driver Information Center weer‐
gegeven.
Redenen voor het wissen van
verkeersborden:
● Een vooraf ingestelde afstand werd gereden of een vooraf inge‐stelde periode is verlopen
(verschillend per verkeersbord)
● Er wordt een bocht genomen
● Als er geen navigatiekaartgege‐ vens beschikbaar zijn en de snel‐heid afneemt tot onder 52 km/u
(detectie van de bebouwde kom)
● Als er navigatiekaartgegevens beschikbaar zijn en het systeem
nam op basis van een verande‐
ring in de kaartgegevens waar
dat de bebouwde kom werd inge‐ reden
Verkeersbordherkenning samen met het navigatiesysteem
Als de auto met een navigatiesys‐
teem is uitgerust, kan het weergege‐
ven verkeersbord zijn waargenomendoor een optische verkeersbordher‐
kenning of uit de kaartgegevens
afkomstig zijn.
Als het op dit moment weergegeven
verkeersbord uit de kaartgegevens
afkomstig is en de kaartinformatie
verandert, wordt er een ander
verkeersbord getoond. Dit kan bete‐
kenen dat er dan een nieuw verkeers‐
bord wordt geregistreerd, hoewel u
wellicht geen nieuw bord bent gepas‐ seerd.
Systeembeperkingen De verkeersbordherkenning werkt
mogelijk niet goed wanneer:
● De rijsnelheid hoger is dan 200 km/u.
● Er op bochtige of heuvelachtige wegen wordt gereden.
● Er 's nachts wordt gereden.
● Het zicht beperkt is door weers‐ omstandigheden, zoals bij mist,
regen of sneeuw.
● De sensor in de voorruit wordt gehinderd door sneeuw, ijs, slijk,
modder, vuil, schade aan de

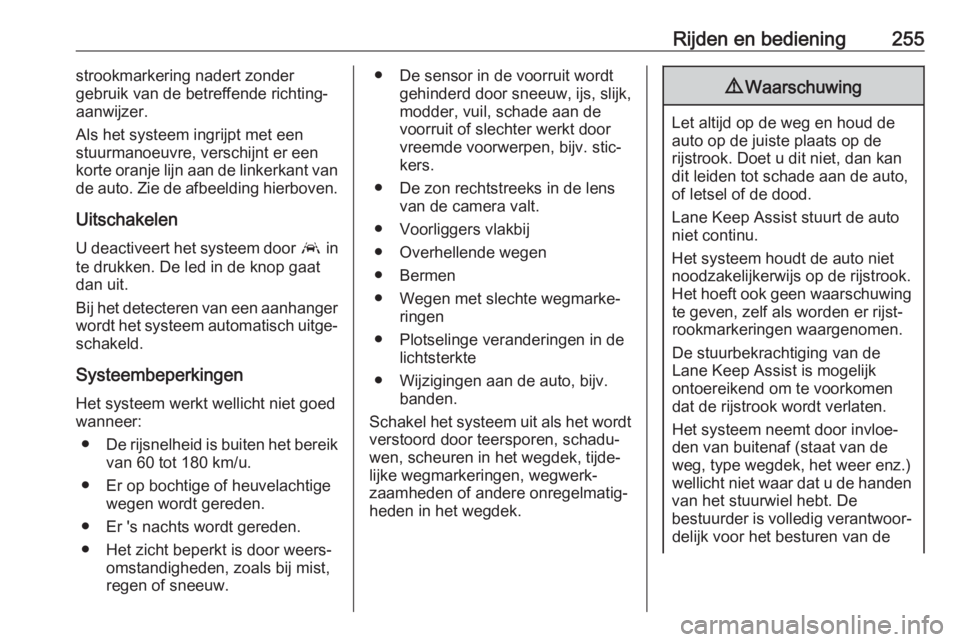

Rijden en bediening255strookmarkering nadert zonder
gebruik van de betreffende richting‐
aanwijzer.
Als het systeem ingrijpt met een
stuurmanoeuvre, verschijnt er een
korte oranje lijn aan de linkerkant van
de auto. Zie de afbeelding hierboven.
Uitschakelen
U deactiveert het systeem door a in
te drukken. De led in de knop gaat
dan uit.
Bij het detecteren van een aanhanger
wordt het systeem automatisch uitge‐
schakeld.
Systeembeperkingen
Het systeem werkt wellicht niet goed
wanneer:
● De rijsnelheid is buiten het bereik
van 60 tot 180 km/u.
● Er op bochtige of heuvelachtige wegen wordt gereden.
● Er 's nachts wordt gereden.
● Het zicht beperkt is door weers‐ omstandigheden, zoals bij mist,
regen of sneeuw.● De sensor in de voorruit wordt gehinderd door sneeuw, ijs, slijk,modder, vuil, schade aan de
voorruit of slechter werkt door
vreemde voorwerpen, bijv. stic‐
kers.
● De zon rechtstreeks in de lens van de camera valt.
● Voorliggers vlakbij
● Overhellende wegen
● Bermen
● Wegen met slechte wegmarke‐ ringen
● Plotselinge veranderingen in de lichtsterkte
● Wijzigingen aan de auto, bijv. banden.
Schakel het systeem uit als het wordt verstoord door teersporen, schadu‐
wen, scheuren in het wegdek, tijde‐
lijke wegmarkeringen, wegwerk‐
zaamheden of andere onregelmatig‐
heden in het wegdek.9 Waarschuwing
Let altijd op de weg en houd de
auto op de juiste plaats op de
rijstrook. Doet u dit niet, dan kan
dit leiden tot schade aan de auto,
of letsel of de dood.
Lane Keep Assist stuurt de auto
niet continu.
Het systeem houdt de auto niet
noodzakelijkerwijs op de rijstrook.
Het hoeft ook geen waarschuwing te geven, zelf als worden er rijst‐
rookmarkeringen waargenomen.
De stuurbekrachtiging van de
Lane Keep Assist is mogelijk
ontoereikend om te voorkomen
dat de rijstrook wordt verlaten.
Het systeem neemt door invloe‐
den van buitenaf (staat van de
weg, type wegdek, het weer enz.)
wellicht niet waar dat u de handen
van het stuurwiel hebt. De
bestuurder is volledig verantwoor‐ delijk voor het besturen van de

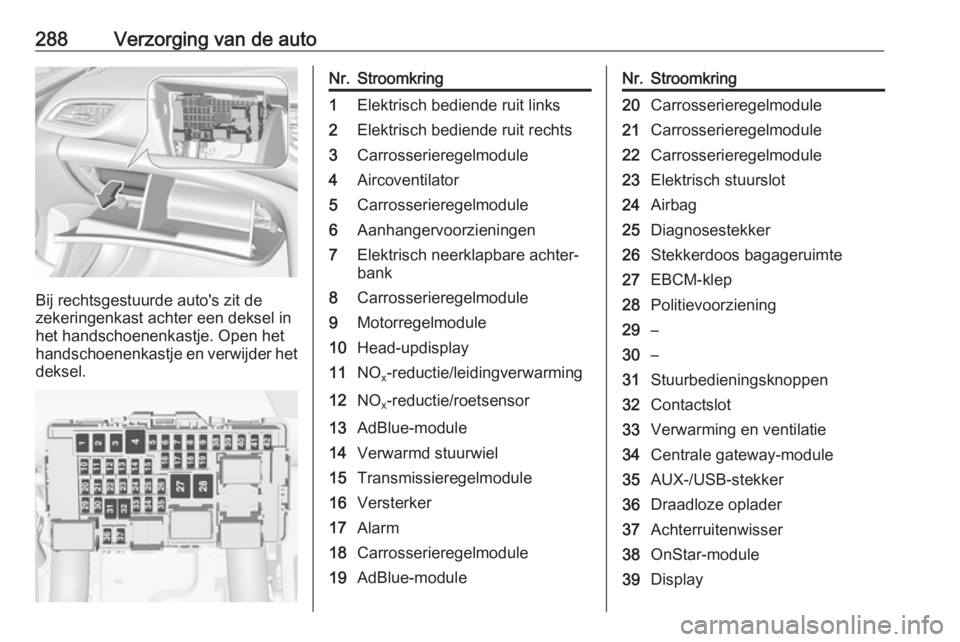

288Verzorging van de auto
Bij rechtsgestuurde auto's zit de
zekeringenkast achter een deksel in
het handschoenenkastje. Open het
handschoenenkastje en verwijder het deksel.
Nr.Stroomkring1Elektrisch bediende ruit links2Elektrisch bediende ruit rechts3Carrosserieregelmodule4Aircoventilator5Carrosserieregelmodule6Aanhangervoorzieningen7Elektrisch neerklapbare achter‐
bank8Carrosserieregelmodule9Motorregelmodule10Head-updisplay11NO x-reductie/leidingverwarming12NO
x-reductie/roetsensor13AdBlue-module14Verwarmd stuurwiel15Transmissieregelmodule16Versterker17Alarm18Carrosserieregelmodule19AdBlue-moduleNr.Stroomkring20Carrosserieregelmodule21Carrosserieregelmodule22Carrosserieregelmodule23Elektrisch stuurslot24Airbag25Diagnosestekker26Stekkerdoos bagageruimte27EBCM-klep28Politievoorziening29–30–31Stuurbedieningsknoppen32Contactslot33Verwarming en ventilatie34Centrale gateway-module35AUX-/USB-stekker36Draadloze oplader37Achterruitenwisser38OnStar-module39Display
