OPEL INSIGNIA BREAK 2019 Instruktionsbok

Bilvård2893.Anslut den svarta kabeln till hjälp‐
batteriets minuspol.
4. Anslut den svarta ledarens andra ände till en jordningspunkt i bilen imotorrummet.
Lägg kablarna så att de inte kan
komma i beröring med roterande
delar i motorrummet.
Starta motorn: 1. Starta motorn på den bil som ska ge ström.
2. Starta den andra motorn efter fem
minuter. Startförsöken får inte
pågå längre än 15 sekunder med en minuts mellanrum.
3. Låt båda motorerna gå på tomgång under ca tre minuter
med anslutna kablar.
4. Slå på elektriska förbrukare på den bil som tar emot ström
(t.ex.belysning, bakruteuppvärm‐
ning).

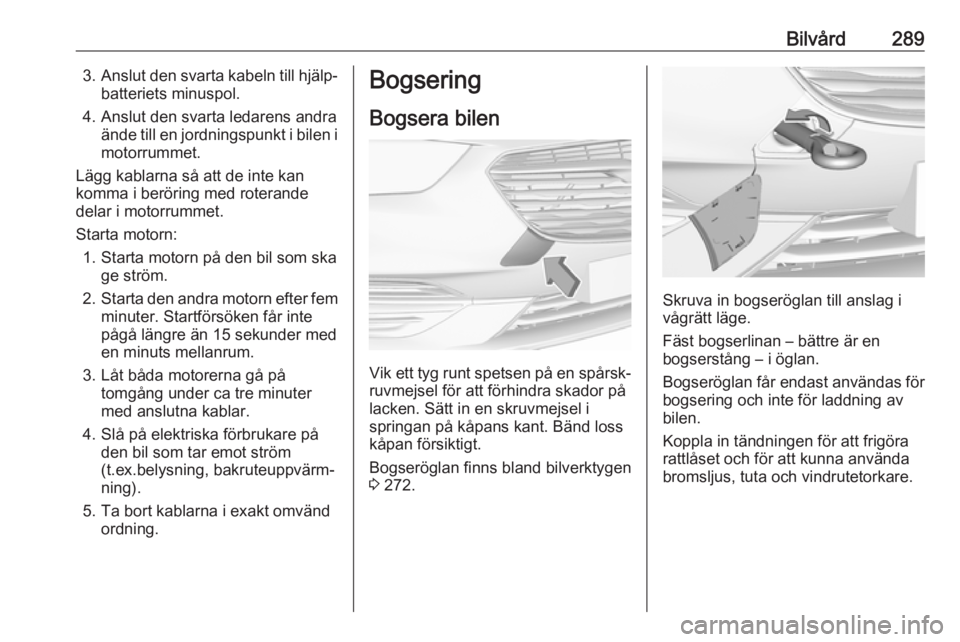

5. Ta bort kablarna i exakt omvänd ordning.Bogsering
Bogsera bilen
Vik ett tyg runt spetsen på en spårsk‐
ruvmejsel för att förhindra skador på
lacken. Sätt in en skruvmejsel i
springan på kåpans kant. Bänd loss
kåpan försiktigt.
Bogseröglan finns bland bilverktygen
3 272.
Skruva in bogseröglan till anslag i
vågrätt läge.
Fäst bogserlinan – bättre är en
bogserstång – i öglan.
Bogseröglan får endast användas för bogsering och inte för laddning av
bilen.
Koppla in tändningen för att frigöra
rattlåset och för att kunna använda
bromsljus, tuta och vindrutetorkare.

290BilvårdSe upp
Inaktivera förarassistanssystemsåsom aktiv nödbromsning 3 213,
annars kanske bilen bromsar
automatiskt under bogsering.
För växelväljaren till neutralläge.
Lossa parkeringsbromsen.
Se upp
Kör långsamt. Undvik ryck. Kraf‐
tiga ryck och påkänningar kan
skada bilarna.
Vid avstängd motor krävs betydligt
större kraft för bromsning och styr‐
ning.
Koppla in innercirkulationen och
stäng alla rutor så att den bogserande bilens avgaser inte kommer in i bilen.
Bilar med manuell växellåda och
fyrhjulsdrift: Om bilen bogseras med
alla fyra hjulen på marken finns det
inga tekniska begränsningar för
hastighet och sträcka. Om bara en
axel lyfts upp är högsta hastighet
50 km/h. Det finns ingen begränsning
av sträckan.
Bilar med automatisk växellåda och
fyrhjulsdrift: Bilen måste bogseras
framåt. Om bilen bogseras med alla
fyra hjulen på marken är högsta
hastighet 50 km/h och längsta sträcka
50 km. Om bara framaxeln lyfts upp
är den högsta hastighet 50 km/h. Det
finns ingen begränsning av sträckan.
Uppsök en verkstad för att få hjälp.
Efter bogseringen skruvar du av
bogseröglan.
Sätt in kåpan med yttre fliken i urtaget och tryck fast den.Bogsera en annan bil
Vik ett tyg runt spetsen på en spårsk‐
ruvmejsel för att förhindra skador på
lacken. Sätt in en skruvmejsel i
springan på kåpans kant. Bänd loss
kåpan försiktigt.
Bogseröglan finns bland bilverktygen
3 272.

Bilvård291

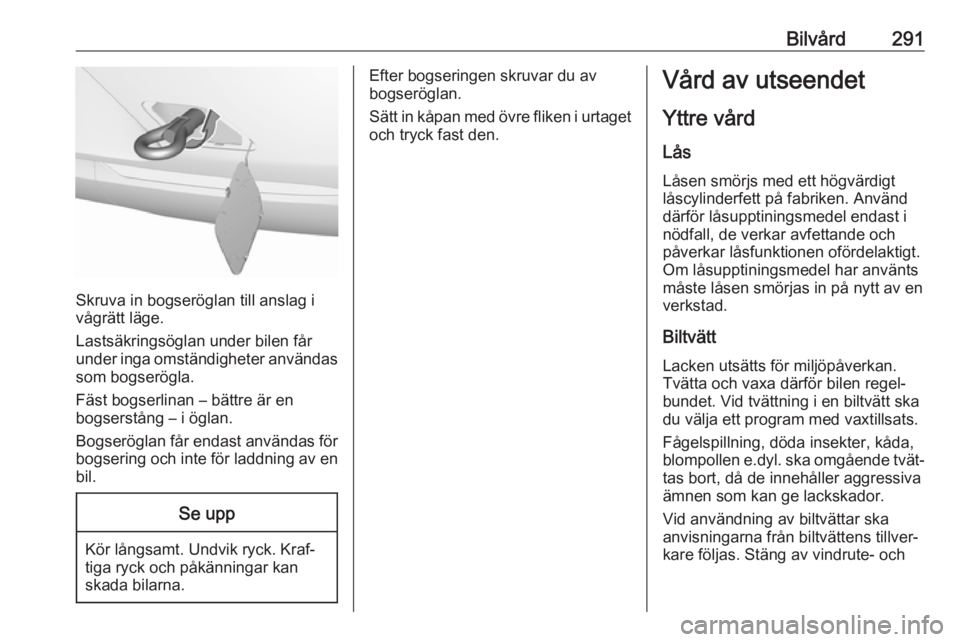

Skruva in bogseröglan till anslag i
vågrätt läge.
Lastsäkringsöglan under bilen får
under inga omständigheter användas som bogserögla.
Fäst bogserlinan – bättre är en
bogserstång – i öglan.
Bogseröglan får endast användas för bogsering och inte för laddning av en
bil.
Se upp
Kör långsamt. Undvik ryck. Kraf‐
tiga ryck och påkänningar kan
skada bilarna.
Efter bogseringen skruvar du av
bogseröglan.
Sätt in kåpan med övre fliken i urtaget
och tryck fast den.Vård av utseendet
Yttre vård
Lås Låsen smörjs med ett högvärdigt
låscylinderfett på fabriken. Använd
därför låsupptiningsmedel endast i
nödfall, de verkar avfettande och
påverkar låsfunktionen ofördelaktigt.
Om låsupptiningsmedel har använts
måste låsen smörjas in på nytt av en
verkstad.
Biltvätt Lacken utsätts för miljöpåverkan.
Tvätta och vaxa därför bilen regel‐
bundet. Vid tvättning i en biltvätt ska
du välja ett program med vaxtillsats.
Fågelspillning, döda insekter, kåda,
blompollen e.dyl. ska omgående tvät‐
tas bort, då de innehåller aggressiva
ämnen som kan ge lackskador.
Vid användning av biltvättar ska
anvisningarna från biltvättens tillver‐
kare följas. Stäng av vindrute- och

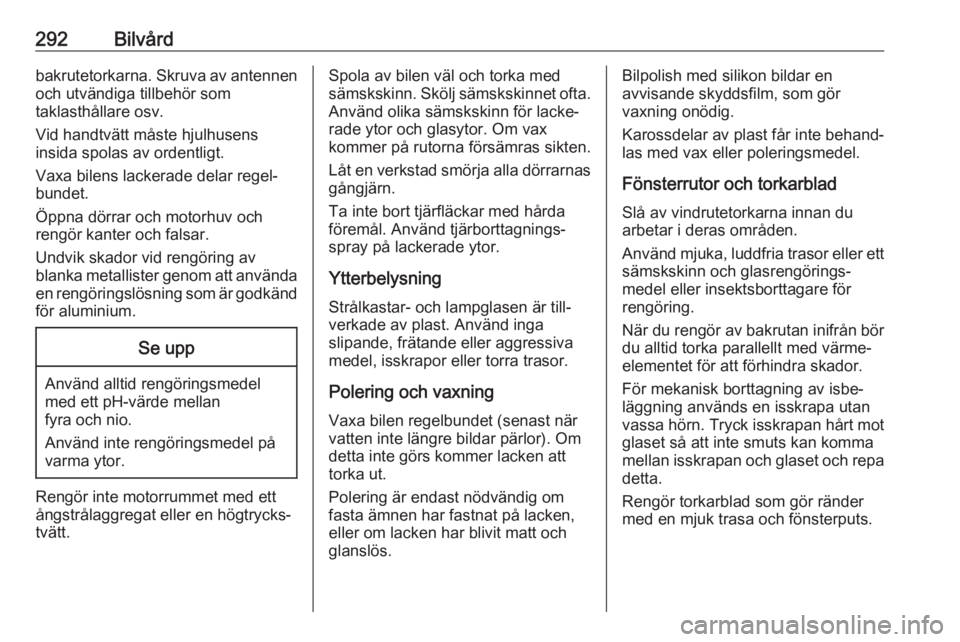

292Bilvårdbakrutetorkarna. Skruva av antennenoch utvändiga tillbehör som
taklasthållare osv.
Vid handtvätt måste hjulhusens
insida spolas av ordentligt.
Vaxa bilens lackerade delar regel‐
bundet.
Öppna dörrar och motorhuv och
rengör kanter och falsar.
Undvik skador vid rengöring av
blanka metallister genom att använda
en rengöringslösning som är godkänd för aluminium.Se upp
Använd alltid rengöringsmedelmed ett pH-värde mellan
fyra och nio.
Använd inte rengöringsmedel på
varma ytor.
Rengör inte motorrummet med ett
ångstrålaggregat eller en högtrycks‐
tvätt.
Spola av bilen väl och torka med sämskskinn. Skölj sämskskinnet ofta. Använd olika sämskskinn för lacke‐
rade ytor och glasytor. Om vax
kommer på rutorna försämras sikten.
Låt en verkstad smörja alla dörrarnas gångjärn.
Ta inte bort tjärfläckar med hårda
föremål. Använd tjärborttagnings‐
spray på lackerade ytor.
Ytterbelysning
Strålkastar- och lampglasen är till‐ verkade av plast. Använd inga
slipande, frätande eller aggressiva medel, isskrapor eller torra trasor.
Polering och vaxning
Vaxa bilen regelbundet (senast när
vatten inte längre bildar pärlor). Om
detta inte görs kommer lacken att
torka ut.
Polering är endast nödvändig om
fasta ämnen har fastnat på lacken,
eller om lacken har blivit matt och
glanslös.Bilpolish med silikon bildar en
avvisande skyddsfilm, som gör
vaxning onödig.
Karossdelar av plast får inte behand‐
las med vax eller poleringsmedel.
Fönsterrutor och torkarblad
Slå av vindrutetorkarna innan du
arbetar i deras områden.
Använd mjuka, luddfria trasor eller ett sämskskinn och glasrengörings‐
medel eller insektsborttagare för
rengöring.
När du rengör av bakrutan inifrån bör
du alltid torka parallellt med värme‐
elementet för att förhindra skador.
För mekanisk borttagning av isbe‐
läggning används en isskrapa utan
vassa hörn. Tryck isskrapan hårt mot
glaset så att inte smuts kan komma
mellan isskrapan och glaset och repa detta.
Rengör torkarblad som gör ränder
med en mjuk trasa och fönsterputs.

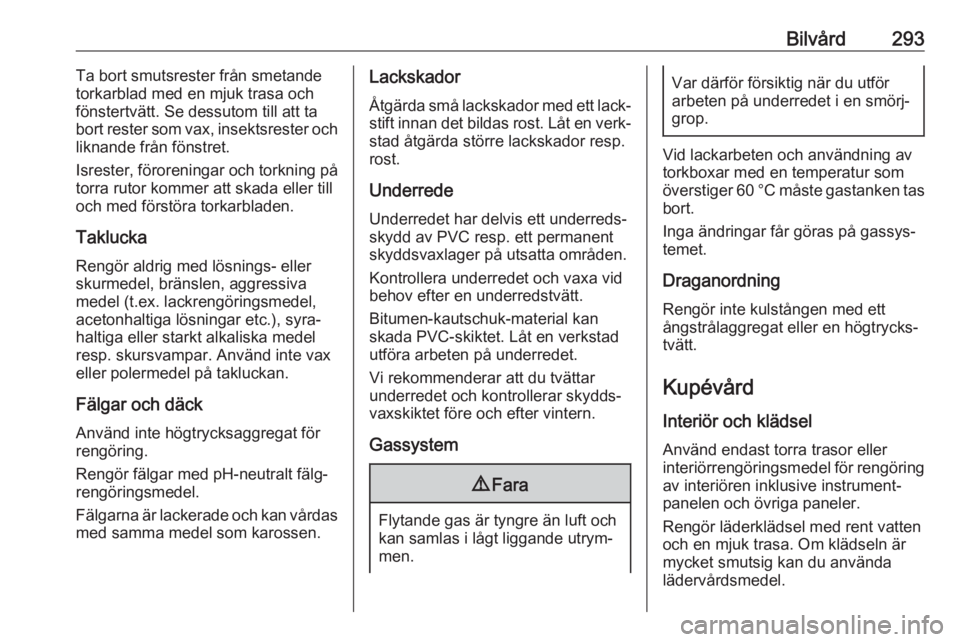

Bilvård293Ta bort smutsrester från smetande
torkarblad med en mjuk trasa och
fönstertvätt. Se dessutom till att ta
bort rester som vax, insektsrester och
liknande från fönstret.
Isrester, föroreningar och torkning på torra rutor kommer att skada eller till
och med förstöra torkarbladen.
Taklucka Rengör aldrig med lösnings- eller
skurmedel, bränslen, aggressiva
medel (t.ex. lackrengöringsmedel,
acetonhaltiga lösningar etc.), syra‐
haltiga eller starkt alkaliska medel
resp. skursvampar. Använd inte vax
eller polermedel på takluckan.
Fälgar och däck Använd inte högtrycksaggregat förrengöring.
Rengör fälgar med pH-neutralt fälg‐
rengöringsmedel.
Fälgarna är lackerade och kan vårdas
med samma medel som karossen.Lackskador
Åtgärda små lackskador med ett lack‐
stift innan det bildas rost. Låt en verk‐ stad åtgärda större lackskador resp.
rost.
Underrede
Underredet har delvis ett underreds‐
skydd av PVC resp. ett permanent
skyddsvaxlager på utsatta områden.
Kontrollera underredet och vaxa vid
behov efter en underredstvätt.
Bitumen-kautschuk-material kan
skada PVC-skiktet. Låt en verkstad
utföra arbeten på underredet.
Vi rekommenderar att du tvättar
underredet och kontrollerar skydds‐
vaxskiktet före och efter vintern.
Gassystem9 Fara
Flytande gas är tyngre än luft och
kan samlas i lågt liggande utrym‐
men.
Var därför försiktig när du utför
arbeten på underredet i en smörj‐
grop.
Vid lackarbeten och användning av torkboxar med en temperatur som
överstiger 60 °C måste gastanken tas
bort.
Inga ändringar får göras på gassys‐
temet.
Draganordning
Rengör inte kulstången med ett
ångstrålaggregat eller en högtrycks‐
tvätt.
Kupévård
Interiör och klädsel Använd endast torra trasor eller
interiörrengöringsmedel för rengöring
av interiören inklusive instrument‐
panelen och övriga paneler.
Rengör läderklädsel med rent vatten
och en mjuk trasa. Om klädseln är
mycket smutsig kan du använda
lädervårdsmedel.

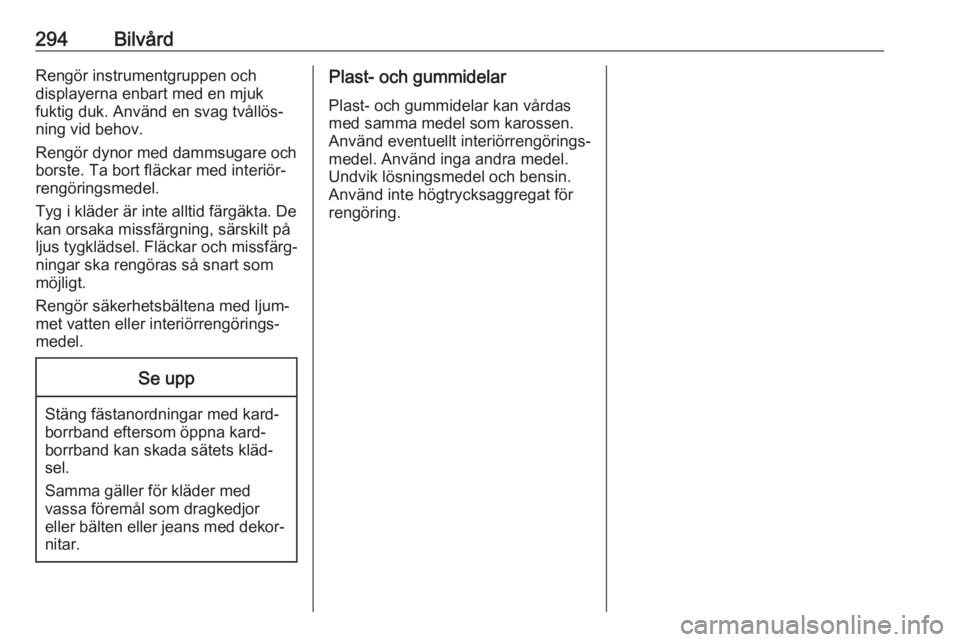

294BilvårdRengör instrumentgruppen och
displayerna enbart med en mjuk
fuktig duk. Använd en svag tvållös‐
ning vid behov.
Rengör dynor med dammsugare och
borste. Ta bort fläckar med interiör‐
rengöringsmedel.
Tyg i kläder är inte alltid färgäkta. De
kan orsaka missfärgning, särskilt på
ljus tygklädsel. Fläckar och missfärg‐
ningar ska rengöras så snart som
möjligt.
Rengör säkerhetsbältena med ljum‐
met vatten eller interiörrengörings‐
medel.Se upp
Stäng fästanordningar med kard‐
borrband eftersom öppna kard‐
borrband kan skada sätets kläd‐
sel.
Samma gäller för kläder med
vassa föremål som dragkedjor
eller bälten eller jeans med dekor‐ nitar.
Plast- och gummidelar
Plast- och gummidelar kan vårdas
med samma medel som karossen.
Använd eventuellt interiörrengörings‐
medel. Använd inga andra medel.
Undvik lösningsmedel och bensin.
Använd inte högtrycksaggregat för
rengöring.

Service och underhåll295Service och
underhållAllmän information .....................295
Serviceinformation ...................295
Rekommenderade vätskor,
smörjmedel och delar ................296
Rekommenderade vätskor och smörjmedel ............................. 296Allmän information
Serviceinformation
För att bibehålla driftsäkerheten,
trafiksäkerheten samt bilens värde är det viktigt att alla underhållsarbetenutförs med föreskrivna intervall.
Ett detaljerat och uppdaterat service‐
schema för din bil finns på verk‐
staden.
Servicedisplay 3 103.
Europeiska serviceintervaller Din bil måste in på service var
30 000:e km eller efter ett år,
beroende på vilket som inträffar först. Ytterligare byte av motorolja och filter indikeras av systemet för motorolje‐
livslängd om det behövs innan under‐
hållet ska genomföras.
Ett kortare serviceintervall kan gälla
vid tunga körförhållanden, t.ex. för
taxibilar och polisfordon.
De europeiska serviceintervallerna gäller för följande länder:Andorra, Belgien, Bosnien och
Hercegovina, Bulgarien, Cypern,
Danmark, Estland, Finland, Frank‐
rike, Grekland, Grönland, Irland,
Island, Italien, Kroatien, Lettland,
Liechtenstein, Litauen, Luxemburg,
Makedonien, Malta, Monaco, Monte‐
negro, Nederländerna, Norge, Polen, Portugal, Rumänien, San Marino,
Schweiz, Serbien, Slovakien, Slove‐
nien, Spanien, Storbritannien,
Sverige, Tjeckien, Tyskland, Ungern,
Österrike.
Servicedisplay 3 103.
Internationella serviceintervaller
Din bil behöver underhåll varje
15 000 km eller efter 1 år, det som
inträffar först, om inte annat indikeras av servicedisplayen.
Svåra körförhållanden föreligger om
en eller flera av följande omständig‐
heter inträffar ofta: Kallstart, körning
med många start och stopp, körning
med släp, bergskörning, körning på
dåliga och sandiga vägytor, ökade
luftföroreningar, förekomst av luftbu‐
ren sand och hög dammhalt, körning

296Service och underhållpå hög höjd och stora temperaturva‐
riationer. Under sådana svåra körför‐
hållanden kan vissa servicearbeten
krävas oftare än det vanliga service‐
intervallet.
De internationella serviceintervallen
gäller för de länder som inte omfattas av de europeiska serviceintervallen.
Servicedisplay 3 103.
Intyg
Genomförande av servicearbeten
bekräftas i service- och garantihäftet.
Datum och mätarställning förs in till‐
sammans med verkstadens stämpel
och underskrift.
Förvissa dig om att service- och
garantihäftet fylls i korrekt eftersom
fortlöpande intyg på servicearbeten
är en förutsättning för att bevilja even‐
tuella garanti- och goodwillanspråk.
Det är dessutom en fördel vid vidar‐
eförsäljning av bilen.Rekommenderade
vätskor, smörjmedel
och delar
Rekommenderade vätskoroch smörjmedel
Använd endast produkter som över‐
ensstämmer med de rekommende‐
rade specifikationerna.9 Varning
Drivmedel är farliga ämnen som
kan vara giftiga. Hantera varsamt! Observera den information som
anges på behållaren.
Motorolja
Motorolja kännetecknas av dess
kvalitet och viskositet. Kvaliteten är
viktigare än viskositeten vid val av
motorolja. Oljekvaliteten garanterar
bl.a. att motorn hålls ren och skyddas
mot slitage samt att oljan inte åldras
för fort, medan viskositetsklassen ger information om hur trögflytande oljan
är vid olika temperaturer.
Dexos är den senaste motoroljekvali‐
teten och ger allra bästa skydd för
bensin- och dieselmotorer. Om det
inte går att få tag i den måste motor‐
oljor av andra listade kvaliteter
användas. Rekommendationer för
bensinmotorer gäller även för
gasdrivna motorer (CNG och LPG)
och etanoldrivna motorer (E85).
Välj lämplig motorolja baserat på
dess kvalitet och på lägsta omgiv‐
ningstemperaturen 3 300.
Fylla på motoroljaSe upp
I händelse av oljespill, torka upp
oljan och omhänderta den på rätt
sätt.
Motoroljor från olika tillverkare och av
olika märken kan blandas så länge de uppfyller kraven för den angivna
motoroljan kvalitet och viskositet.
Användning av motoroljor med
endast ACEA-kvalitet är förbjuden för
alla bensinmotorer eftersom det kan
orsaka skada på motorn under vissa
driftsförhållanden.

Service och underhåll297Välj lämplig motorolja baserat på
dess kvalitet och på lägsta omgiv‐
ningstemperaturen 3 300.
Extra motoroljetillsatser
Användning av extra motoroljetillsat‐
ser kan leda till skador och att garan‐
tin upphör att gälla.
Motoroljas viskositetsklasser
Viskositetsklassen SAE anger hur
trögflytande en olja är.
Multigradeolja har två sifferbeteck‐
ningar, t.ex. SAE 5W-30. Den första
siffran, följd av ett W, visar visko‐
siteten vid låga temperaturer och den andra siffran visar viskositeten vid
höga temperaturer.
Välj lämplig viskositetsklass
beroende på den lägsta omgivnings‐
temperaturen 3 300.
Alla rekommenderade viskositets‐
klasser är lämpliga för höga omgiv‐
ningstemperaturer.Kylvätska och frostskyddsmedel
Använd endast organiska frost‐
skyddsmedel (LLC) med lång livs‐ längd som är godkänt för bilen.
Uppsök en verkstad för att få hjälp.
Systemet är fyllt vid fabriken med
kylvätska som ger ett utmärkt korro‐
sions- och frostskydd ner till ca
-28 °C. I kalla regioner med mycket
låga temperaturer ger frostskyddet
som fyllts på vid fabriken skydd ner till ca -37 °C. Denna koncentration bör
hållas under hela året. Användning av
extra kylvätsketillsatser som syftar till att ge extra korrosionsskydd eller att
täta mindre läckage kan orsaka funk‐
tionsstörningar. Inget ansvar tas för
problem som uppstår på grund av
användning av extra kylvätsketill‐ satser.
Spolarvätska
Använd endast spolarvätska som är
godkänd för bilen för att förhindra
skador på torkarblad, lack, plast och gummidetaljer. Uppsök en verkstad
för att få hjälp.Broms- och kopplingsvätska
Bromsvätska tar med tiden upp fukt,
vilket försämrar bromseffekten.
Bromsvätskan ska därför bytas vid de angivna intervallerna.
AdBlue Använd endast AdBlue för att minska
avgasernas kväveoxider 3 180.

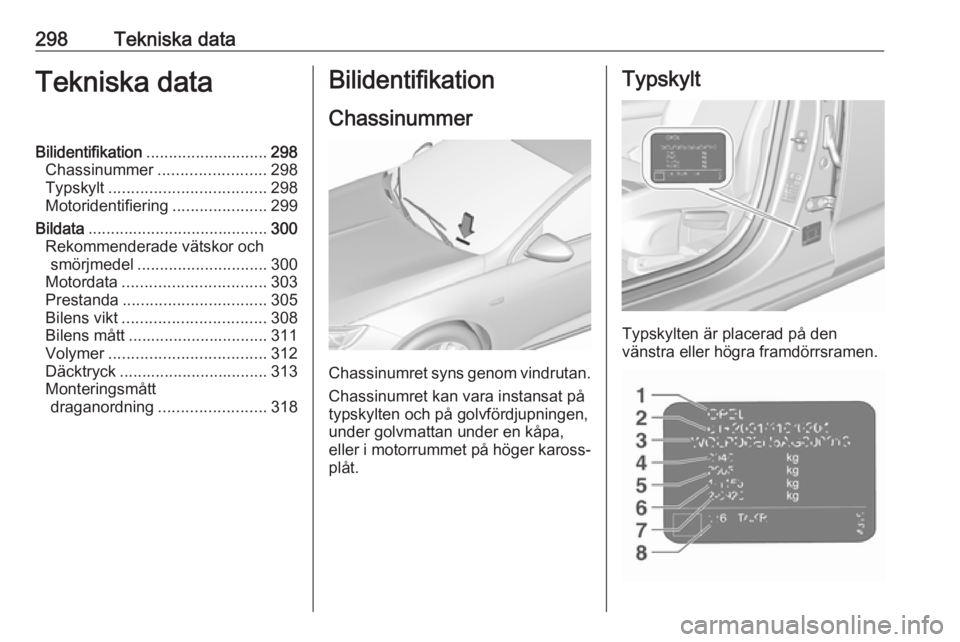

298Tekniska dataTekniska dataBilidentifikation........................... 298
Chassinummer ........................ 298
Typskylt ................................... 298
Motoridentifiering .....................299
Bildata ........................................ 300
Rekommenderade vätskor och smörjmedel ............................. 300
Motordata ................................ 303
Prestanda ................................ 305
Bilens vikt ................................ 308
Bilens mått ............................... 311
Volymer ................................... 312
Däcktryck ................................. 313
Monteringsmått draganordning ........................ 318Bilidentifikation
Chassinummer
Chassinumret syns genom vindrutan. Chassinumret kan vara instansat på
typskylten och på golvfördjupningen,
under golvmattan under en kåpa,
eller i motorrummet på höger kaross‐ plåt.
Typskylt
Typskylten är placerad på den
vänstra eller högra framdörrsramen.
