adblue OPEL INSIGNIA BREAK 2019 Manual de Instrucciones (in Spanish)

92Instrumentos y mandosInstrumentos y
mandosMandos ........................................ 93
Ajuste del volante ......................93
Mandos en el volante ................93
Volante térmico ......................... 94
Bocina ....................................... 94
Limpia y lavaparabrisas .............94
Limpia y lavaluneta ....................96
Temperatura exterior .................97
Reloj .......................................... 97
Tomas de corriente ...................98
Puerto para tarjeta de mapa de navegación ............................... 99
Carga inductiva .......................100
Ceniceros ................................ 100
Testigos luminosos e indicado‐ res .............................................. 102
Cuadro de instrumentos ..........102
Velocímetro ............................. 108
Cuentakilómetros ....................108
Cuentakilómetros parcial .........108
Cuentarrevoluciones ...............109
Indicador de combustible ........110
Indicador de temperatura del refrigerante del motor .............110Indicación de servicio ..............110
Testigos de control ..................112
Intermitentes ............................ 112
Recordatorio del cinturón de seguridad ................................ 112
Airbags y pretensores de cinturones ............................... 113
Desactivación de los airbags ...113
Sistema de carga ....................114
Testigo de averías ...................114
Sistema de frenos y embrague 114
Freno de estacionamiento eléctrico .................................. 114
Avería del freno de estacionamiento eléctrico .......114
Sistema antibloqueo de frenos (ABS) ...................................... 115
Cambio de marchas ................115
Distancia de seguridad ............115
Asistente de mantenimiento de carril ........................................ 115
Control electrónico de estabilidad desactivado ..........115
Control electrónico de estabilidad y sistema de controlde tracción .............................. 115
Sistema de control de tracción desactivado ............................ 116
Temperatura del refrigerante del motor ...................................... 116Precalentamiento....................116
AdBlue ..................................... 116
Sistema de control de presión de los neumáticos .......................116
Presión de aceite del motor .....116
Nivel de combustible bajo .......117
Inmovilizador ........................... 117
Luces exteriores ......................117
Luz de carretera ......................117
Asistente de luz de carretera ...117
Faros de LED .......................... 118
Faros antiniebla .......................118
Piloto antiniebla .......................118
Regulador de velocidad ...........118
Control de velocidad adaptable ............................... 118
Detectado vehículo precedente ............................. 118
Detección de peatones ............118
Limitador de velocidad ............118
Asistente de señales de tráfico 119
Puerta abierta .......................... 119
Pantallas .................................... 119
Centro de información del conductor ................................ 119
Pantalla de información ...........127
Pantalla virtual ......................... 128
Mensajes del vehículo ...............131
Avisos acústicos ......................131
Tensión de la pila ....................132

Instrumentos y mandos107Vista generalOIntermitentes 3 112XRecordatorio del cinturón de
seguridad 3 112vAirbags y pretensores de cintu‐
rones 3 113VDesactivación de los airbags
3 113pSistema de carga 3 114ZTestigo de averías 3 114RSistema de frenos y embrague
3 114mFreno de estacionamiento eléc‐
trico 3 114jAvería del freno de estaciona‐
miento eléctrico 3 114uSistema antibloqueo de frenos
(ABS) 3 115RCambio de marchas 3 115EDistancia de seguridad 3 115aAsistente de mantenimiento de
carril 3 115nControl electrónico de estabi‐
lidad desactivado 3 115bControl electrónico de estabi‐
lidad y sistema de control de
tracción 3 115kSistema de control de tracción
desactivado 3 116WTemperatura del refrigerante del
motor 3 116!Precalentamiento 3 116uAdBlue 3 116wSistema de control de presión de
los neumáticos 3 116IPresión de aceite del motor
3 116YNivel de combustible bajo
3 117dInmovilizador 3 1178Luces exteriores 3 117CLuz de carretera 3 117fAsistente de luz de carretera
3 117fFaros de LED 3 118>Luces antiniebla 3 118rPiloto antiniebla 3 118mRegulador de velocidad 3 118CControl de velocidad adaptable
3 118ADetectado vehículo precedente
3 1187Detectado peatón por delante
3 240LLimitador de velocidad 3 118LAsistente de señales de tráfico
3 119hPuerta abierta 3 119

116Instrumentos y mandosSe enciende
Hay una avería en el sistema. Se
puede continuar conduciendo. Sin
embargo, la estabilidad de marcha
puede empeorar dependiendo del
estado de la calzada.
Haga subsanar la causa de la avería
en un taller.
Parpadea Intervención activa del sistema.
Puede reducirse la potencia del
motor y el vehículo puede frenarse un
poco automáticamente.
Control electrónico de estabilidad
3 213 , Sistema de control de tracción
3 212.
Sistema de control de tracción desactivado
k se enciende en amarillo.
El sistema está desactivado.
Temperatura del
refrigerante del motor
W se enciende en rojo.Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.Atención
La temperatura del refrigerante es demasiado alta.
Compruebe el nivel de refrigerante
inmediatamente 3 279.
Si el nivel del refrigerante es sufi‐
ciente, recurra a un taller.
Precalentamiento ! se enciende en amarillo.
El precalentamiento del motor diésel
está activado. Se activa sólo si la
temperatura exterior es baja. Arran‐
que el motor cuando se apague el
indicador de control.
AdBlue
Y parpadea en amarillo.
El nivel de AdBlue es bajo. Reponga
AdBlue lo antes posible para evitar la
imposibilidad de arrancar el motor.
AdBlue 3 200.
Sistema de control de presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende
Pérdida de presión de los neumáti‐
cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Parpadea Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después
60 a 90 segundos, el testigo de
control permanece encendido. Recu‐
rra a un taller.
Presión de aceite del motor I se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.

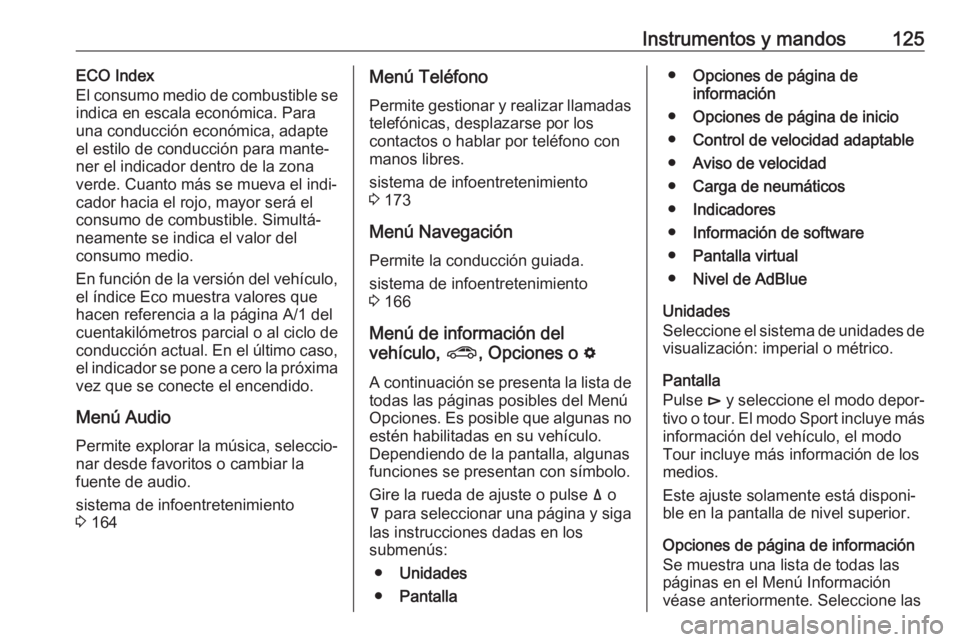

Instrumentos y mandos125ECO Index
El consumo medio de combustible se
indica en escala económica. Para una conducción económica, adapte
el estilo de conducción para mante‐
ner el indicador dentro de la zona
verde. Cuanto más se mueva el indi‐
cador hacia el rojo, mayor será el
consumo de combustible. Simultá‐
neamente se indica el valor del
consumo medio.
En función de la versión del vehículo,
el índice Eco muestra valores que
hacen referencia a la página A/1 del
cuentakilómetros parcial o al ciclo de
conducción actual. En el último caso,
el indicador se pone a cero la próxima vez que se conecte el encendido.
Menú Audio
Permite explorar la música, seleccio‐ nar desde favoritos o cambiar la
fuente de audio.
sistema de infoentretenimiento
3 164Menú Teléfono
Permite gestionar y realizar llamadas telefónicas, desplazarse por los
contactos o hablar por teléfono con
manos libres.
sistema de infoentretenimiento
3 173
Menú Navegación Permite la conducción guiada.
sistema de infoentretenimiento
3 166
Menú de información del
vehículo, ?, Opciones o %
A continuación se presenta la lista de
todas las páginas posibles del Menú
Opciones. Es posible que algunas no
estén habilitadas en su vehículo.
Dependiendo de la pantalla, algunas
funciones se presentan con símbolo.
Gire la rueda de ajuste o pulse ä o
å para seleccionar una página y siga
las instrucciones dadas en los
submenús:
● Unidades
● Pantalla●Opciones de página de
información
● Opciones de página de inicio
● Control de velocidad adaptable
● Aviso de velocidad
● Carga de neumáticos
● Indicadores
● Información de software
● Pantalla virtual
● Nivel de AdBlue
Unidades
Seleccione el sistema de unidades de
visualización: imperial o métrico.
Pantalla
Pulse é y seleccione el modo depor‐
tivo o tour. El modo Sport incluye más información del vehículo, el modo
Tour incluye más información de los
medios.
Este ajuste solamente está disponi‐
ble en la pantalla de nivel superior.
Opciones de página de información Se muestra una lista de todas las
páginas en el Menú Información
véase anteriormente. Seleccione las

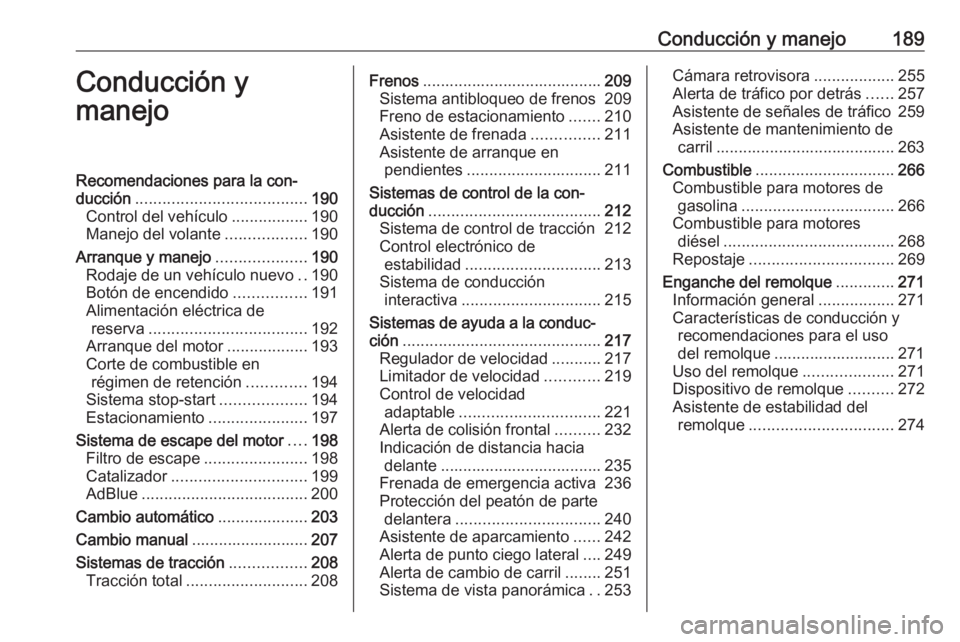

Conducción y manejo189Conducción y
manejoRecomendaciones para la con‐
ducción ...................................... 190
Control del vehículo .................190
Manejo del volante ..................190
Arranque y manejo ....................190
Rodaje de un vehículo nuevo ..190
Botón de encendido ................191
Alimentación eléctrica de reserva ................................... 192
Arranque del motor ..................193
Corte de combustible en régimen de retención .............194
Sistema stop-start ...................194
Estacionamiento ......................197
Sistema de escape del motor ....198
Filtro de escape .......................198
Catalizador .............................. 199
AdBlue ..................................... 200
Cambio automático ....................203
Cambio manual .......................... 207
Sistemas de tracción .................208
Tracción total ........................... 208Frenos........................................ 209
Sistema antibloqueo de frenos 209
Freno de estacionamiento .......210
Asistente de frenada ...............211
Asistente de arranque en pendientes .............................. 211
Sistemas de control de la con‐ ducción ...................................... 212
Sistema de control de tracción 212
Control electrónico de estabilidad .............................. 213
Sistema de conducción interactiva ............................... 215
Sistemas de ayuda a la conduc‐
ción ............................................ 217
Regulador de velocidad ...........217
Limitador de velocidad ............219
Control de velocidad adaptable ............................... 221
Alerta de colisión frontal ..........232
Indicación de distancia hacia delante .................................... 235
Frenada de emergencia activa 236
Protección del peatón de parte delantera ................................ 240
Asistente de aparcamiento ......242
Alerta de punto ciego lateral ....249
Alerta de cambio de carril ........251
Sistema de vista panorámica ..253Cámara retrovisora ..................255
Alerta de tráfico por detrás ......257
Asistente de señales de tráfico 259
Asistente de mantenimiento de carril ........................................ 263
Combustible ............................... 266
Combustible para motores de gasolina .................................. 266
Combustible para motores diésel ...................................... 268
Repostaje ................................ 269
Enganche del remolque .............271
Información general .................271
Características de conducción y recomendaciones para el uso
del remolque ........................... 271
Uso del remolque ....................271
Dispositivo de remolque ..........272
Asistente de estabilidad del remolque ................................ 274

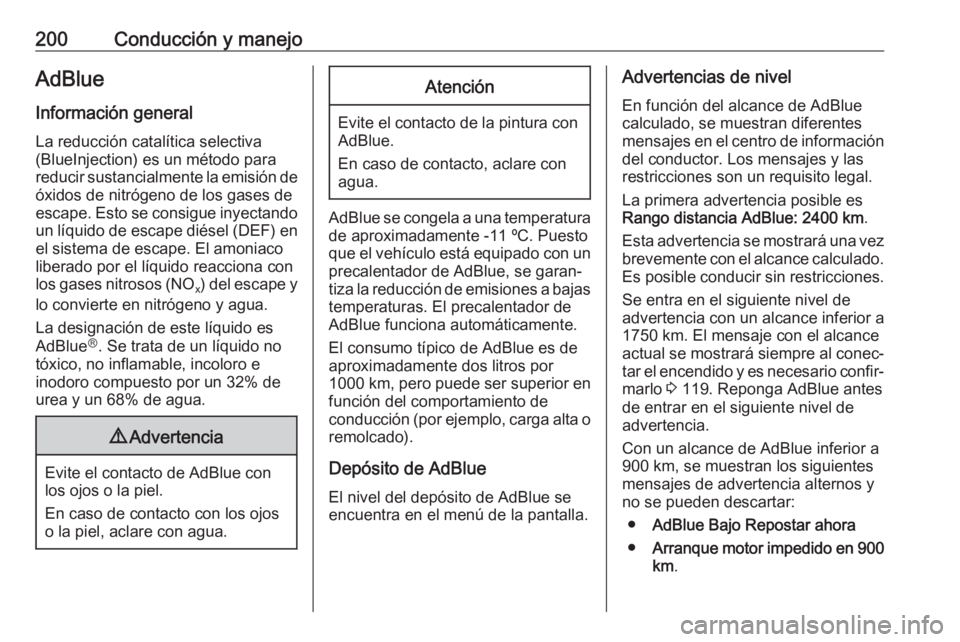

200Conducción y manejoAdBlue
Información general La reducción catalítica selectiva
(BlueInjection) es un método para
reducir sustancialmente la emisión de
óxidos de nitrógeno de los gases de
escape. Esto se consigue inyectando un líquido de escape diésel (DEF) en
el sistema de escape. El amoniaco
liberado por el líquido reacciona con
los gases nitrosos (NO x) del escape y
lo convierte en nitrógeno y agua.
La designación de este líquido es
AdBlue Ⓡ
. Se trata de un líquido no
tóxico, no inflamable, incoloro e
inodoro compuesto por un 32% de
urea y un 68% de agua.9 Advertencia
Evite el contacto de AdBlue con
los ojos o la piel.
En caso de contacto con los ojos
o la piel, aclare con agua.
Atención
Evite el contacto de la pintura con AdBlue.
En caso de contacto, aclare con
agua.
AdBlue se congela a una temperatura
de aproximadamente -11 ºC. Puesto
que el vehículo está equipado con un precalentador de AdBlue, se garan‐
tiza la reducción de emisiones a bajas
temperaturas. El precalentador de
AdBlue funciona automáticamente.
El consumo típico de AdBlue es de
aproximadamente dos litros por
1000 km , pero puede ser superior en
función del comportamiento de conducción (por ejemplo, carga alta o
remolcado).
Depósito de AdBlue
El nivel del depósito de AdBlue se
encuentra en el menú de la pantalla.
Advertencias de nivel
En función del alcance de AdBlue
calculado, se muestran diferentes
mensajes en el centro de información del conductor. Los mensajes y las
restricciones son un requisito legal.
La primera advertencia posible es
Rango distancia AdBlue: 2400 km .
Esta advertencia se mostrará una vez
brevemente con el alcance calculado.
Es posible conducir sin restricciones.
Se entra en el siguiente nivel de advertencia con un alcance inferior a
1750 km. El mensaje con el alcance
actual se mostrará siempre al conec‐ tar el encendido y es necesario confir‐
marlo 3 119. Reponga AdBlue antes
de entrar en el siguiente nivel de
advertencia.
Con un alcance de AdBlue inferior a 900 km, se muestran los siguientes
mensajes de advertencia alternos y
no se pueden descartar:
● AdBlue Bajo Repostar ahora
● Arranque motor impedido en 900
km .

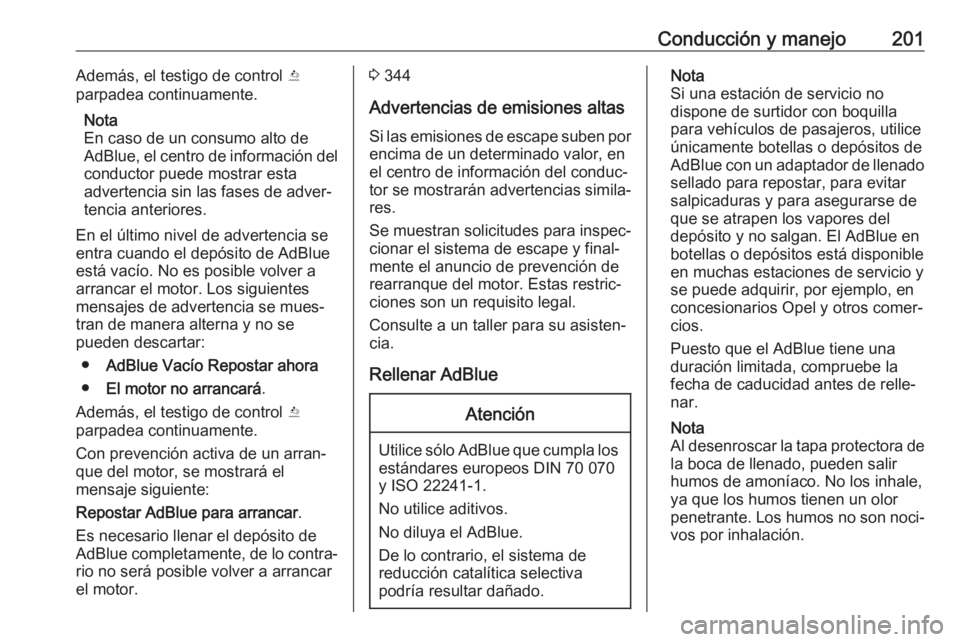

Conducción y manejo201Además, el testigo de control Y
parpadea continuamente.
Nota
En caso de un consumo alto de
AdBlue, el centro de información del
conductor puede mostrar esta
advertencia sin las fases de adver‐
tencia anteriores.
En el último nivel de advertencia se entra cuando el depósito de AdBlue
está vacío. No es posible volver a
arrancar el motor. Los siguientes
mensajes de advertencia se mues‐
tran de manera alterna y no se
pueden descartar:
● AdBlue Vacío Repostar ahora
● El motor no arrancará .
Además, el testigo de control Y
parpadea continuamente.
Con prevención activa de un arran‐
que del motor, se mostrará el
mensaje siguiente:
Repostar AdBlue para arrancar .
Es necesario llenar el depósito de AdBlue completamente, de lo contra‐
rio no será posible volver a arrancar
el motor.3 344
Advertencias de emisiones altas
Si las emisiones de escape suben por encima de un determinado valor, en
el centro de información del conduc‐
tor se mostrarán advertencias simila‐
res.
Se muestran solicitudes para inspec‐ cionar el sistema de escape y final‐
mente el anuncio de prevención de
rearranque del motor. Estas restric‐
ciones son un requisito legal.
Consulte a un taller para su asisten‐
cia.
Rellenar AdBlueAtención
Utilice sólo AdBlue que cumpla los estándares europeos DIN 70 070
y ISO 22241-1.
No utilice aditivos.
No diluya el AdBlue.
De lo contrario, el sistema de
reducción catalítica selectiva
podría resultar dañado.
Nota
Si una estación de servicio no
dispone de surtidor con boquilla
para vehículos de pasajeros, utilice
únicamente botellas o depósitos de
AdBlue con un adaptador de llenado sellado para repostar, para evitarsalpicaduras y para asegurarse de
que se atrapen los vapores del
depósito y no salgan. El AdBlue en
botellas o depósitos está disponible
en muchas estaciones de servicio y
se puede adquirir, por ejemplo, en
concesionarios Opel y otros comer‐
cios.
Puesto que el AdBlue tiene una
duración limitada, compruebe la fecha de caducidad antes de relle‐
nar.
Nota
Al desenroscar la tapa protectora de la boca de llenado, pueden salir
humos de amoníaco. No los inhale,
ya que los humos tienen un olor
penetrante. Los humos no son noci‐
vos por inhalación.

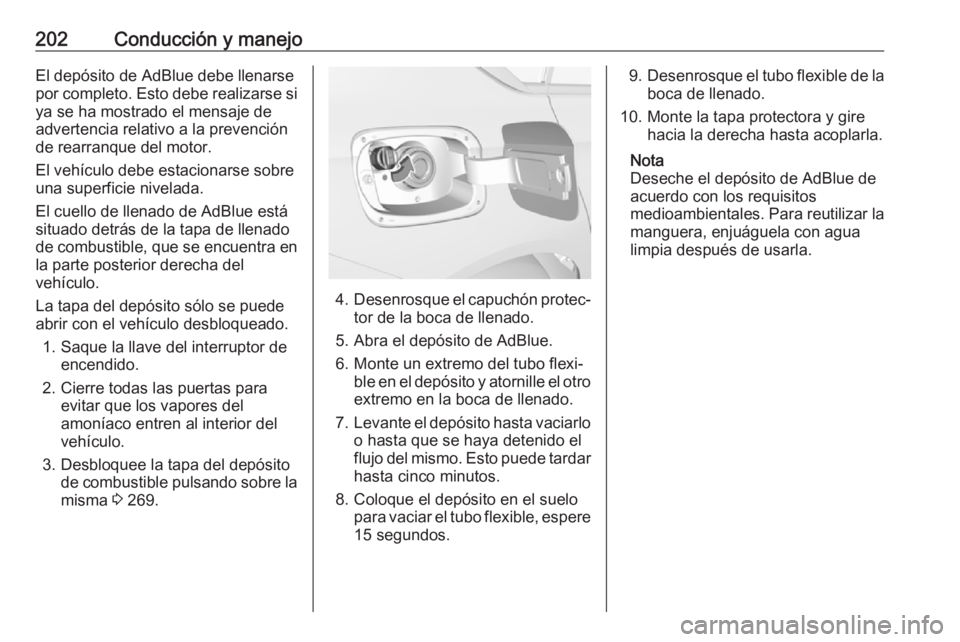

202Conducción y manejoEl depósito de AdBlue debe llenarse
por completo. Esto debe realizarse si ya se ha mostrado el mensaje de
advertencia relativo a la prevención de rearranque del motor.
El vehículo debe estacionarse sobre
una superficie nivelada.
El cuello de llenado de AdBlue está
situado detrás de la tapa de llenado de combustible, que se encuentra en la parte posterior derecha del
vehículo.
La tapa del depósito sólo se puede
abrir con el vehículo desbloqueado.
1. Saque la llave del interruptor de encendido.
2. Cierre todas las puertas para evitar que los vapores del
amoníaco entren al interior del
vehículo.
3. Desbloquee la tapa del depósito de combustible pulsando sobre la
misma 3 269.
4. Desenrosque el capuchón protec‐
tor de la boca de llenado.
5. Abra el depósito de AdBlue.
6. Monte un extremo del tubo flexi‐ ble en el depósito y atornille el otroextremo en la boca de llenado.
7. Levante el depósito hasta vaciarlo
o hasta que se haya detenido el
flujo del mismo. Esto puede tardar
hasta cinco minutos.
8. Coloque el depósito en el suelo para vaciar el tubo flexible, espere15 segundos.
9. Desenrosque el tubo flexible de la
boca de llenado.
10. Monte la tapa protectora y gire hacia la derecha hasta acoplarla.
Nota
Deseche el depósito de AdBlue de
acuerdo con los requisitos
medioambientales. Para reutilizar la
manguera, enjuáguela con agua
limpia después de usarla.

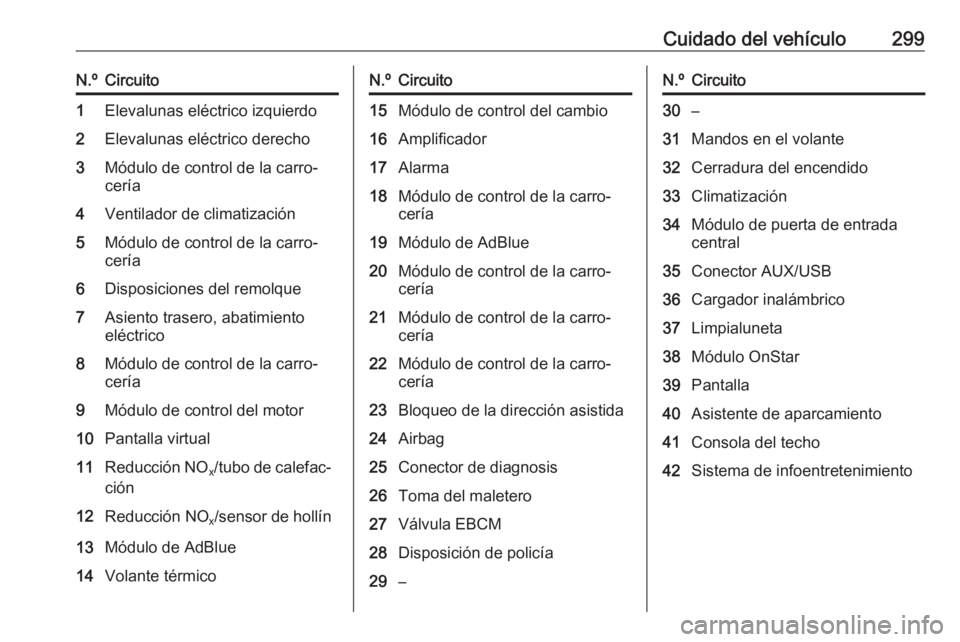

Cuidado del vehículo299N.ºCircuito1Elevalunas eléctrico izquierdo2Elevalunas eléctrico derecho3Módulo de control de la carro‐
cería4Ventilador de climatización5Módulo de control de la carro‐
cería6Disposiciones del remolque7Asiento trasero, abatimiento
eléctrico8Módulo de control de la carro‐
cería9Módulo de control del motor10Pantalla virtual11Reducción NO x/tubo de calefac‐
ción12Reducción NO x/sensor de hollín13Módulo de AdBlue14Volante térmicoN.ºCircuito15Módulo de control del cambio16Amplificador17Alarma18Módulo de control de la carro‐
cería19Módulo de AdBlue20Módulo de control de la carro‐
cería21Módulo de control de la carro‐
cería22Módulo de control de la carro‐
cería23Bloqueo de la dirección asistida24Airbag25Conector de diagnosis26Toma del maletero27Válvula EBCM28Disposición de policía29–N.ºCircuito30–31Mandos en el volante32Cerradura del encendido33Climatización34Módulo de puerta de entrada
central35Conector AUX/USB36Cargador inalámbrico37Limpialuneta38Módulo OnStar39Pantalla40Asistente de aparcamiento41Consola del techo42Sistema de infoentretenimiento

Servicio y mantenimiento329fabricante no se hace responsable de
las consecuencias del uso de aditivos
para el refrigerante.
Líquido de lavadoUtilice únicamente líquido de lavadoaprobado para el vehículo para evitar
dañar las escobillas de los limpiapa‐
rabrisas, la pintura, las piezas de
plástico y caucho. Recurra a un taller.
Líquido de frenos y embragueCon el tiempo, el líquido de frenos
absorbe humedad que reduce la
eficacia del sistema de frenos. Por
eso se debe sustituir el líquido de
frenos en el intervalo especificado.
AdBlue Utilice sólo AdBlue para reducir la
emisión de óxidos de nitrógeno de los gases de escape 3 200.
