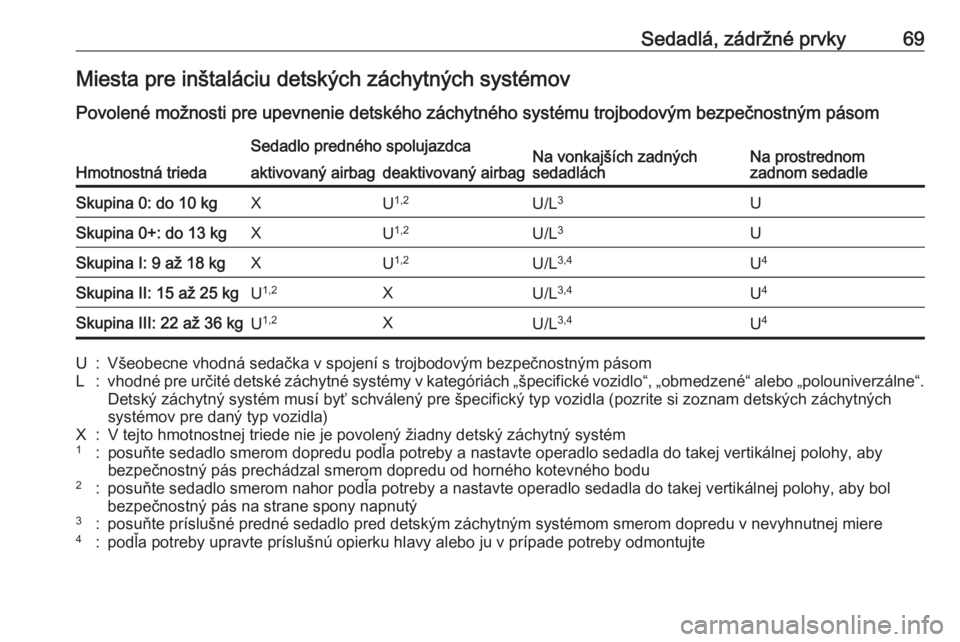

Sedadlá, zádržné prvky69Miesta pre inštaláciu detských záchytných systémov
Povolené možnosti pre upevnenie detského záchytného systému trojbodovým bezpečnostným pásom
Hmotnostná trieda
Sedadlo predného spolujazdcaNa vonkajších zadných
sedadláchNa prostrednom
zadnom sedadleaktivovaný airbagdeaktivovaný airbagSkupina 0: do 10 kgXU 1,2U/L 3USkupina 0+: do 13 kgXU1,2U/L 3USkupina I: 9 až 18 kgXU1,2U/L 3,4U4Skupina II: 15 až 25 kgU1,2XU/L 3,4U4Skupina III: 22 až 36 kgU1,2XU/L 3,4U4U:Všeobecne vhodná sedačka v spojení s trojbodovým bezpečnostným pásomL:vhodné pre určité detské záchytné systémy v kategóriách „špecifické vozidlo“, „obmedzené“ alebo „polouniverzálne“.
Detský záchytný systém musí byť schválený pre špecifický typ vozidla (pozrite si zoznam detských záchytných
systémov pre daný typ vozidla)X:V tejto hmotnostnej triede nie je povolený žiadny detský záchytný systém1:posuňte sedadlo smerom dopredu podľa potreby a nastavte operadlo sedadla do takej vertikálnej polohy, aby
bezpečnostný pás prechádzal smerom dopredu od horného kotevného bodu2:posuňte sedadlo smerom nahor podľa potreby a nastavte operadlo sedadla do takej vertikálnej polohy, aby bol
bezpečnostný pás na strane spony napnutý3:posuňte príslušné predné sedadlo pred detským záchytným systémom smerom dopredu v nevyhnutnej miere4:podľa potreby upravte príslušnú opierku hlavy alebo ju v prípade potreby odmontujte

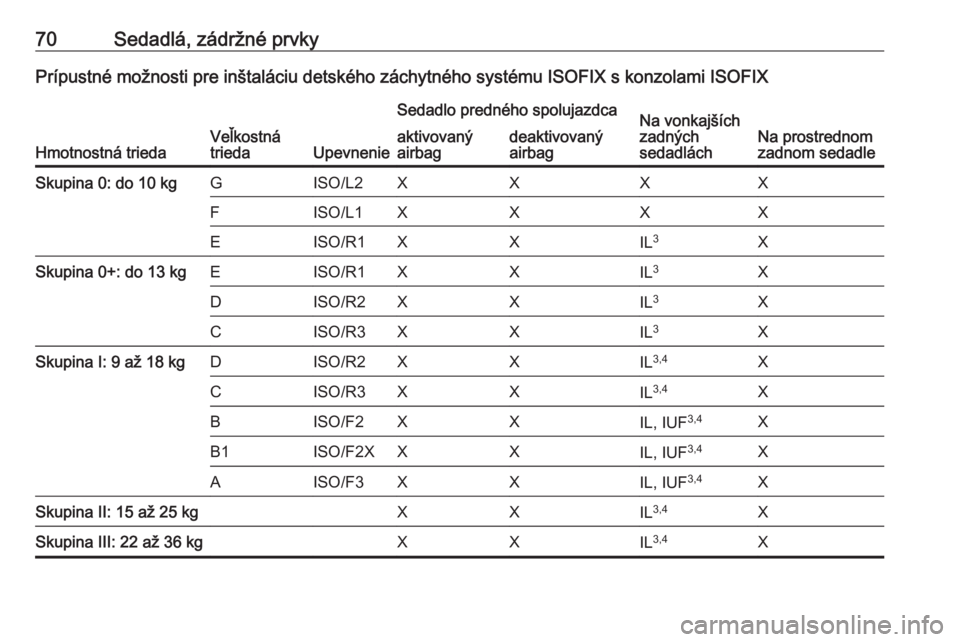

70Sedadlá, zádržné prvkyPrípustné možnosti pre inštaláciu detského záchytného systému ISOFIX s konzolami ISOFIX
Hmotnostná triedaVeľkostná
triedaUpevnenie
Sedadlo predného spolujazdcaNa vonkajších
zadných
sedadláchNa prostrednom
zadnom sedadle
aktivovaný
airbagdeaktivovaný
airbagSkupina 0: do 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XSkupina 0+: do 13 kgEISO/R1XXIL3XDISO/R2XXIL3XCISO/R3XXIL3XSkupina I: 9 až 18 kgDISO/R2XXIL3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XSkupina II: 15 až 25 kgXXIL3,4XSkupina III: 22 až 36 kgXXIL3,4X

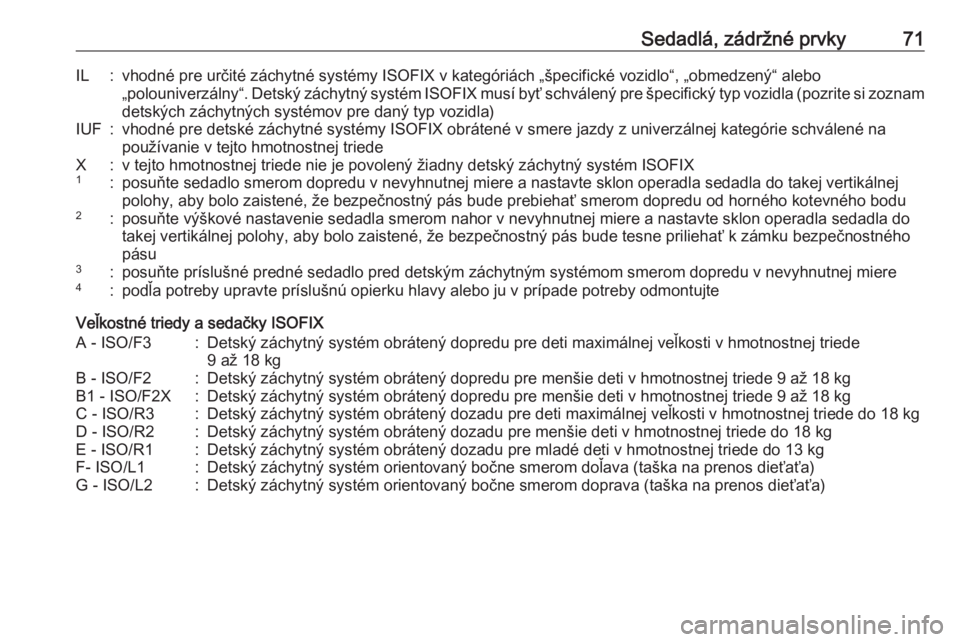

Sedadlá, zádržné prvky71IL:vhodné pre určité záchytné systémy ISOFIX v kategóriách „špecifické vozidlo“, „obmedzený“ alebo„polouniverzálny“. Detský záchytný systém ISOFIX musí byť schválený pre špecifický typ vozidla (pozrite si zoznam
detských záchytných systémov pre daný typ vozidla)IUF:vhodné pre detské záchytné systémy ISOFIX obrátené v smere jazdy z univerzálnej kategórie schválené na
používanie v tejto hmotnostnej triedeX:v tejto hmotnostnej triede nie je povolený žiadny detský záchytný systém ISOFIX1:posuňte sedadlo smerom dopredu v nevyhnutnej miere a nastavte sklon operadla sedadla do takej vertikálnej polohy, aby bolo zaistené, že bezpečnostný pás bude prebiehať smerom dopredu od horného kotevného bodu2:posuňte výškové nastavenie sedadla smerom nahor v nevyhnutnej miere a nastavte sklon operadla sedadla dotakej vertikálnej polohy, aby bolo zaistené, že bezpečnostný pás bude tesne priliehať k zámku bezpečnostného pásu3:posuňte príslušné predné sedadlo pred detským záchytným systémom smerom dopredu v nevyhnutnej miere4:podľa potreby upravte príslušnú opierku hlavy alebo ju v prípade potreby odmontujte
Veľkostné triedy a sedačky ISOFIX
A - ISO/F3:Detský záchytný systém obrátený dopredu pre deti maximálnej veľkosti v hmotnostnej triede
9 až 18 kgB - ISO/F2:Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kgB1 - ISO/F2X:Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kgC - ISO/R3:Detský záchytný systém obrátený dozadu pre deti maximálnej veľkosti v hmotnostnej triede do 18 kgD - ISO/R2:Detský záchytný systém obrátený dozadu pre menšie deti v hmotnostnej triede do 18 kgE - ISO/R1:Detský záchytný systém obrátený dozadu pre mladé deti v hmotnostnej triede do 13 kgF- ISO/L1:Detský záchytný systém orientovaný bočne smerom doľava (taška na prenos dieťaťa)G - ISO/L2:Detský záchytný systém orientovaný bočne smerom doprava (taška na prenos dieťaťa)

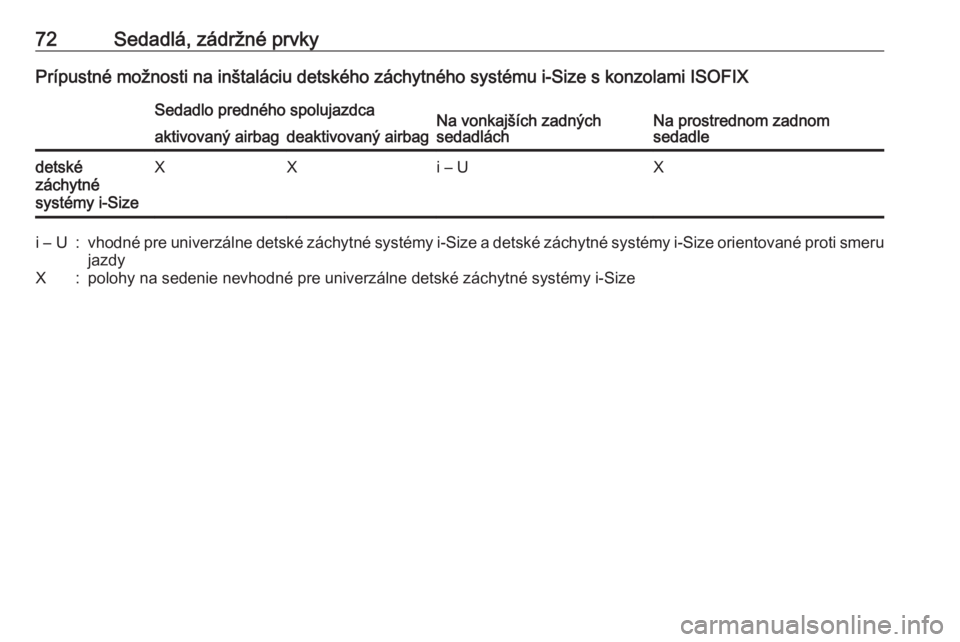

72Sedadlá, zádržné prvkyPrípustné možnosti na inštaláciu detského záchytného systému i-Size s konzolami ISOFIXSedadlo predného spolujazdcaNa vonkajších zadných
sedadláchNa prostrednom zadnom
sedadleaktivovaný airbagdeaktivovaný airbagdetské
záchytné
systémy i-SizeXXi – UXi – U:vhodné pre univerzálne detské záchytné systémy i-Size a detské záchytné systémy i-Size orientované proti smeru jazdyX:polohy na sedenie nevhodné pre univerzálne detské záchytné systémy i-Size

Sedadlá, zádržné prvky73Systém ochrany
chodcov
Aktívna kapota motora
Systém ochrany chodcov môže
pomôcť zmierniť zranenia chodcov v
prípade čelnej zrážky.
Keď snímače v prednom nárazníku
detegujú náraz v rýchlosti v rozmedzí
25 km/h až 50 km/h, zadná časť
kapoty motora sa nadvihne, aby sa zmiernili zranenia hlavy chodcov.
Okrem toho, predný nárazník je
skonštruovaný tak, aby zmiernil
zranenia nôh chodcov.
Aktívna kapota motora sa môže
aktivovať len raz a ostane vo
zdvihnutej polohe. V informačnom
centre vodiča sa zobrazí správa.
Čo najskôr vyhľadajte pomoc v
servise na účel výmeny aktivátorov,
pántov a kapoty, a prispôsobte pri
tom štýl jazdy.9 Varovanie
Nejazdite so zdvihnutou kapotou
motora.
9 Varovanie
Po akejkoľvek čelnej zrážke môže
predný nárazník vyzerať
neporušený, no snímače môžu
byť poškodené. Správne
fungovanie snímačov nechajte
preveriť v servise.
Systém sa nemusí aktivovať za
nasledujúcich podmienok:
● Náraz je mimo dosahu snímača.● Snímače sú poškodené alebo ich
blokujú diely príslušenstva.
● Kapotu blokuje sneh alebo ľad.
● Rýchlosť vozidla nie je v danom rozsahu.
● Objekt je príliš malý.
Manuálne spustenie kapoty
motora9 Varovanie
Po aktivovaní systému budú pánty
kapoty motora horúce.
Nedotýkajte sa ich.
Manuálne spustenie aktivovanej
kapoty na účel prejazdu do
najbližšieho servisu:
1. Zatiahnite uvoľňovaciu páčku kapoty motora.
2. Zatlačte bezpečnostnú západku k
ľavej strane vozidla.
3. Otvorte kapotu približne o 20 cm a pomaly ju bez zaistenia spustite.
4. Tlačte na kapotu v malých krokoch oboma rukami v zadnýchrohoch, pričom striedajte pravú a
ľavú stranu.
9 Varovanie
Držte sa ďalej od okraja kapoty,
aby ste sa nezranili.

74Sedadlá, zádržné prvky5. Uistite sa, že je kapota v zadnejčasti zaistená.
6. Zatvorte kapotu v prednej časti a uistite sa, že je zaistená 3 268.

Úložná schránka75Úložná schránkaÚložné priestory9Varovanie
Do úložných priestorov
neukladajte ťažké alebo ostré
predmety. V opačnom prípade sa
môže veko úložného priestoru
otvoriť a v prípade prudkého
brzdenia, náhlej zmeny smeru
alebo nehody sa môžu pasažieri
vo vozidle zraniť vymrštenými
predmetmi.
Odkladacia schránka v
palubnej doske
Ak je vozidlo v pohybe, schránka v
palubnej doske musí byť uzavretá.
Držiaky nápojov
Držiaky nápojov sa nachádzajú v
stredovej konzole za krytom. Otvorte
kryt.

76Úložná schránka
Ďalšie držiaky pohárov sú v zadnej
lakťovej opierke. Sklopte lakťovú
opierku.
Predný úložný priestor
V stredovej konzole sa nachádza
úložná schránka. Zatlačte kryt v
prednej časti.
Schránka na slnečné
okuliare
Otvorte sklopením nadol.
Nepoužívajte pre skladovanie
ťažkých predmetov.

Úložná schránka77Úložný priestor v lakťovejopierke
Úložný priestor v prednej lakťovej
opierke
Stlačením tlačidla vyklopte lakťovú
opierku.
Odkladací priestor v stredovej konzole
Ukladací priestor môžete použiť na
drobné predmety.
V závislosti od verzie sa pod krytom nachádza úložný priestor.
Kryt otvoríte zatlačením v zadnej
časti.
Batožinový priestor
V závislosti od výbavy sú operadlá
zadných sedadiel rozdelené do dvoch alebo troch častí. Všetky časti sú
sklápateľné.
Pred sklopením operadiel zadných
sedadiel vykonajte v prípade potreby
nasledujúce úkony:
● Demontujte kryt batožinového priestoru 3 80.
● Stlačte a podržte západku, aby ste mohli stlačiť opierky hlavy
nadol 3 46.
● Odstráňte zadné opierky hlavy, aby operadlá celkom spočívali nasedadlách 3 46.

78Úložná schránkaZväčšenie batožinového
priestoru (dvojdielne operadlo
zadných sedadiel)
● Potiahnite uvoľňovaciu páčku na jednej alebo obidvoch vonkajších
stranách a sklopte operadlá na
sedadlá.
● Pri vyklopení zdvihnite operadlá a nastavte ich do zvislej polohy,
kým sa počuteľne neuchytia.
Uistite sa, že sú popruhy v
správnej polohe a že sú mimo
priestoru sklápania.
Operadlá sú správne uchytené
iba vtedy, ak červená značka v
blízkosti uvoľňovacej páčky nie je viditeľná.
9 Varovanie
Ak sklopíte operadlá nahor, pred
jazdou sa uistite, že sú v tejto
polohe bezpečne zaistené. V
prípade prudkého brzdenia alebo
zrážky by zanedbanie týchto
pokynov mohlo mať za následok
zranenie osôb alebo poškodenie
batožiny či vozidla.
Bezpečnostný pás prostredného
sedadla sa môže zablokovať, ak
operadlo postavíte príliš rýchlo. Ak
chcete odblokovať navíjač, povoľte
bezpečnostný pás alebo ho
potiahnite o pribl. 20 mm, potom ho
uvoľnite.
Zväčšenie batožinového
priestoru (trojdielne operadlo
zadných sedadiel)
● Vyklopte zadnú lakťovú opierku.
