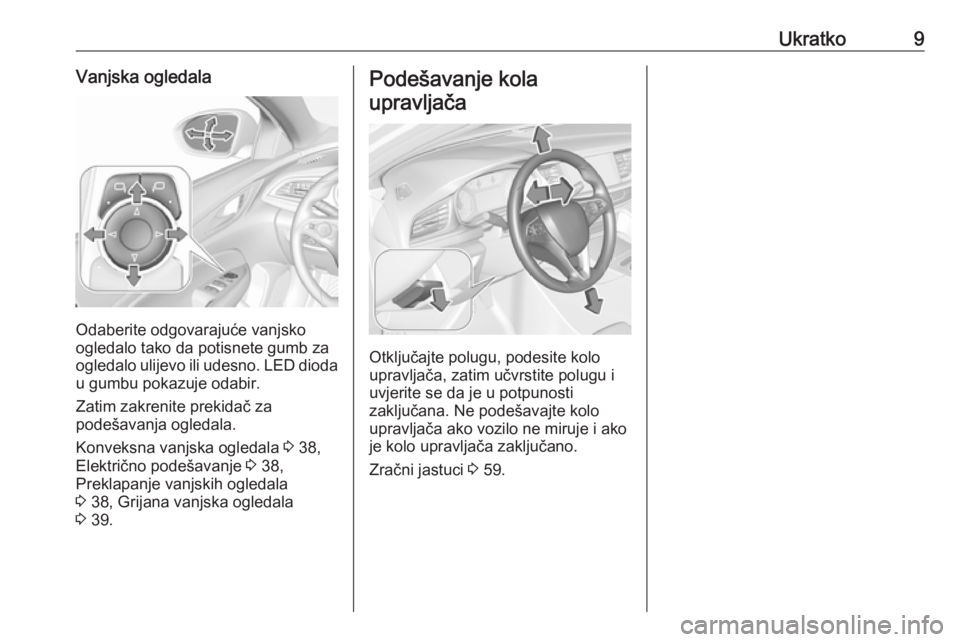

Page 11 of 363
Ukratko9Vanjska ogledala
Odaberite odgovarajuće vanjsko
ogledalo tako da potisnete gumb za
ogledalo ulijevo ili udesno. LED dioda u gumbu pokazuje odabir.
Zatim zakrenite prekidač za
podešavanja ogledala.
Konveksna vanjska ogledala 3 38,
Električno podešavanje 3 38,
Preklapanje vanjskih ogledala
3 38, Grijana vanjska ogledala
3 39.
Podešavanje kola
upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana. Ne podešavajte kolo
upravljača ako vozilo ne miruje i ako
je kolo upravljača zaključano.
Zračni jastuci 3 59.

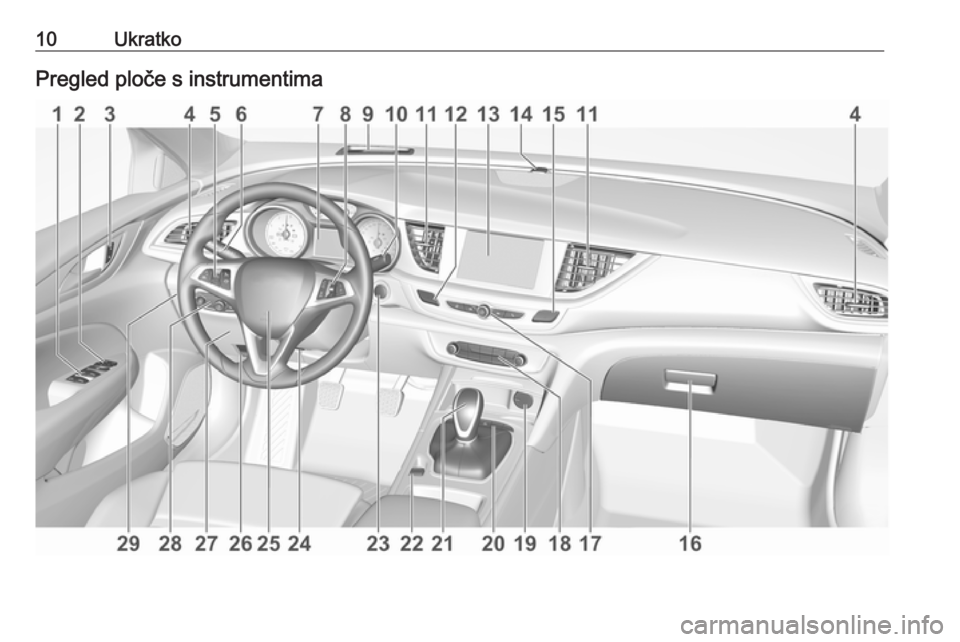

Page 12 of 363
10UkratkoPregled ploče s instrumentima
Page 13 of 363
Ukratko111Električni prozori ...................41
2 Vanjska ogledala ..................38
3 Sustav središnjeg
zaključavanja ........................ 25
4 Bočni otvori za
provjetravanje .....................184
5 Kontrola brzine ...................212
Graničnik brzine ..................214
Prilagodljiva kontrola brzine 215
Upozorenje na sudar
sprijeda ............................... 226
6 Signali skretanja i
promjene traka,
upozorenje prednjim
svjetlima, kratko/dugo
svjetlo, pomoć za duga
svjetla .................................. 145
Svjetlo izlaska ....................149
Pozicijska svjetla .................146
Gumbi za informacijski
centar vozača ...................... 116
7 Instrumenti ......................... 106
Informacijski centar vozača . 1168 Gumbi za informacijski
centar vozača ...................... 116
9 Prikaz u visini očiju .............. 126
10 Brisač vjetrobranskog
stakla i uređaj za pranje,
uređaj za pranje prednjih
svjetala, brisač i uređaj za
pranje stražnjeg stakla .........92
11 Središnji otvori za
provjetravanje ....................184
12 Uključivanje svih
pokazivača smjera .............145
13 Info zaslon .......................... 124
14 LED statusa
protuprovalnog alarmnog
sustava ................................. 35
15 Elektronička kontrola
stabilnosti ........................... 209
Sustav kontrole
proklizavanja ...................... 208
16 Pretinac za rukavice ............. 75
17 Kontrole za rad info zaslona 124
18 Sustav kontrole klime ..........174
19 Priključak za napajanje .........9620Način rada Sport/Tour .......210
Pomoć pri parkiranju/ napredna pomoć pri
parkiranju ........................... 235
Pomoć za zadržavanje
voznog traka ...................... 255
Gumb "Eco" za sustav
stop-start ............................. 191
21 Ručni mjenjač ....................203
Automatski mjenjač ............199
22 Električna parkirna kočnica . 205
23 Sklopka za napajanje ..........188
24 Podešavanje kola
upravljača ............................. 91
25 Sirena ................................... 92
26 Poluga za otvaranje
poklopca motora ................269
27 Kutija s osiguračima ...........290
28 Prekidač svjetala ................138
Podešavanje snopa
prednjih svjetala .................141

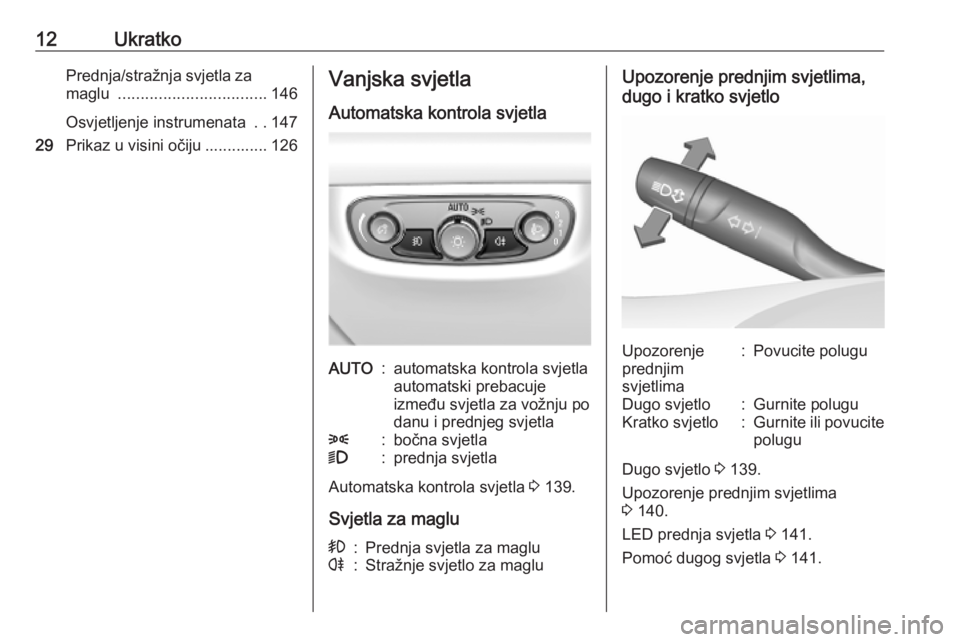

Page 14 of 363
12UkratkoPrednja/stražnja svjetla zamaglu ................................. 146
Osvjetljenje instrumenata ..147
29 Prikaz u visini očiju .............. 126Vanjska svjetla
Automatska kontrola svjetlaAUTO:automatska kontrola svjetla
automatski prebacuje
između svjetla za vožnju po
danu i prednjeg svjetla8:bočna svjetla9:prednja svjetla
Automatska kontrola svjetla 3 139.
Svjetla za maglu
>:Prednja svjetla za maglur:Stražnje svjetlo za magluUpozorenje prednjim svjetlima,
dugo i kratko svjetloUpozorenje
prednjim
svjetlima:Povucite poluguDugo svjetlo:Gurnite poluguKratko svjetlo:Gurnite ili povucite
polugu
Dugo svjetlo 3 139.
Upozorenje prednjim svjetlima
3 140.
LED prednja svjetla 3 141.
Pomoć dugog svjetla 3 141.

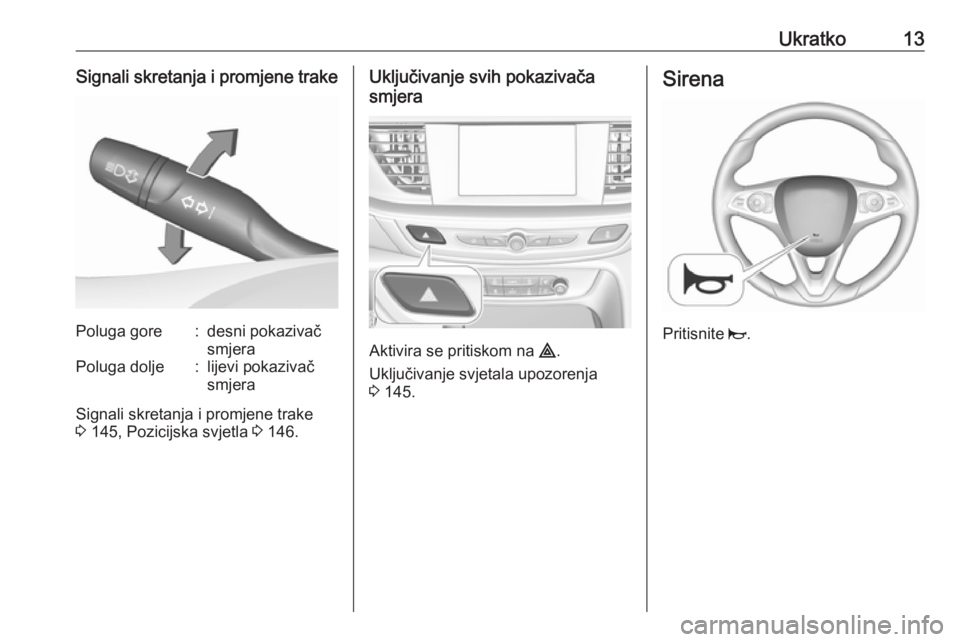

Page 15 of 363
Ukratko13Signali skretanja i promjene trakePoluga gore:desni pokazivač
smjeraPoluga dolje:lijevi pokazivač
smjera
Signali skretanja i promjene trake
3 145, Pozicijska svjetla 3 146.
Uključivanje svih pokazivača
smjera
Aktivira se pritiskom na ¨.
Uključivanje svjetala upozorenja
3 145.
Sirena
Pritisnite j.

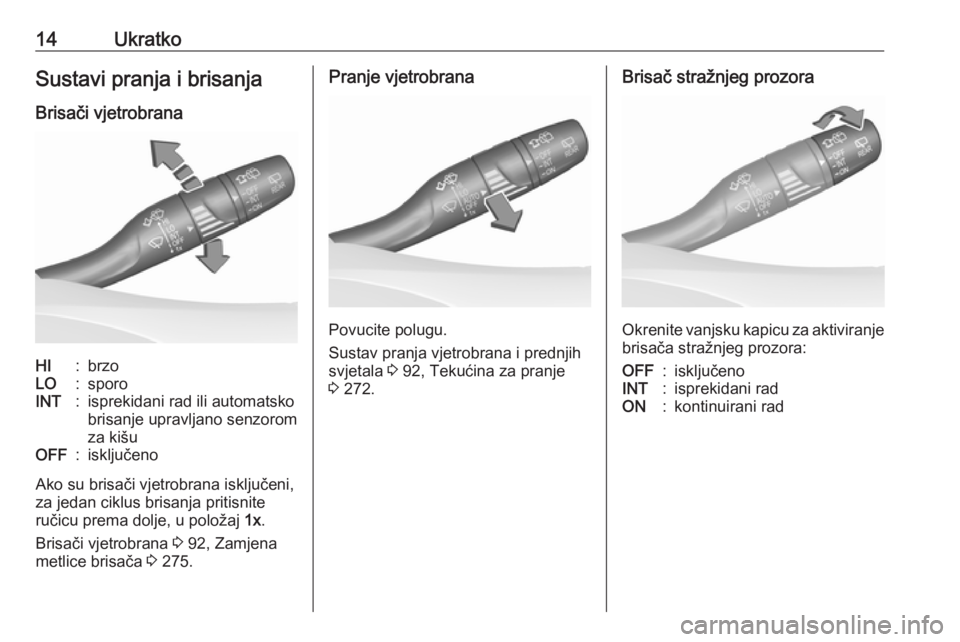

Page 16 of 363
14UkratkoSustavi pranja i brisanja
Brisači vjetrobranaHI:brzoLO:sporoINT:isprekidani rad ili automatsko
brisanje upravljano senzorom
za kišuOFF:isključeno
Ako su brisači vjetrobrana isključeni, za jedan ciklus brisanja pritisnite
ručicu prema dolje, u položaj 1x.
Brisači vjetrobrana 3 92, Zamjena
metlice brisača 3 275.
Pranje vjetrobrana
Povucite polugu.
Sustav pranja vjetrobrana i prednjih
svjetala 3 92, Tekućina za pranje
3 272.
Brisač stražnjeg prozora
Okrenite vanjsku kapicu za aktiviranje
brisača stražnjeg prozora:
OFF:isključenoINT:isprekidani radON:kontinuirani rad

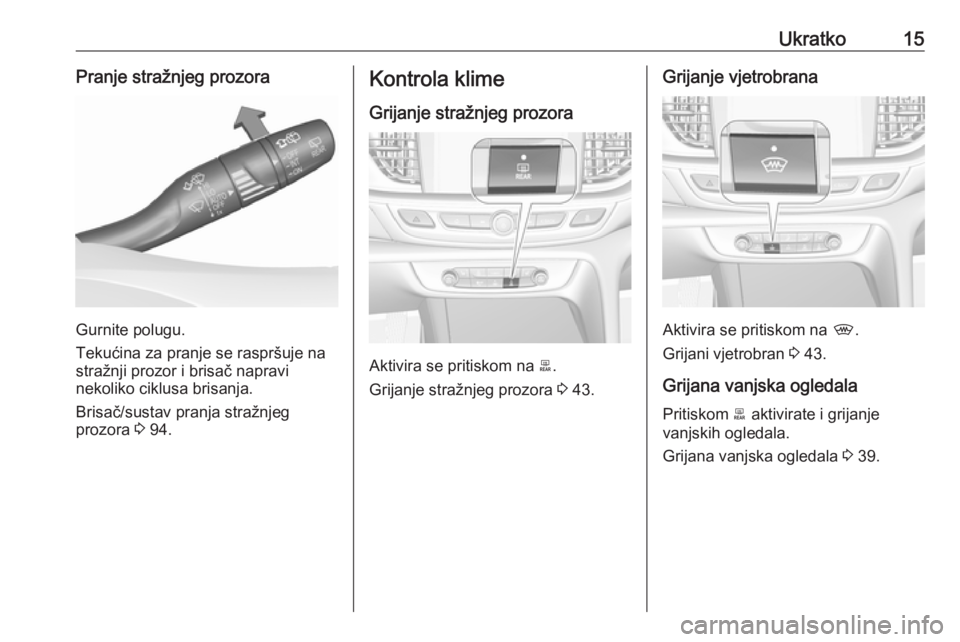

Page 17 of 363
Ukratko15Pranje stražnjeg prozora
Gurnite polugu.
Tekućina za pranje se raspršuje na
stražnji prozor i brisač napravi
nekoliko ciklusa brisanja.
Brisač/sustav pranja stražnjeg
prozora 3 94.
Kontrola klime
Grijanje stražnjeg prozora
Aktivira se pritiskom na b.
Grijanje stražnjeg prozora 3 43.
Grijanje vjetrobrana
Aktivira se pritiskom na ,.
Grijani vjetrobran 3 43.
Grijana vanjska ogledala
Pritiskom b aktivirate i grijanje
vanjskih ogledala.
Grijana vanjska ogledala 3 39.

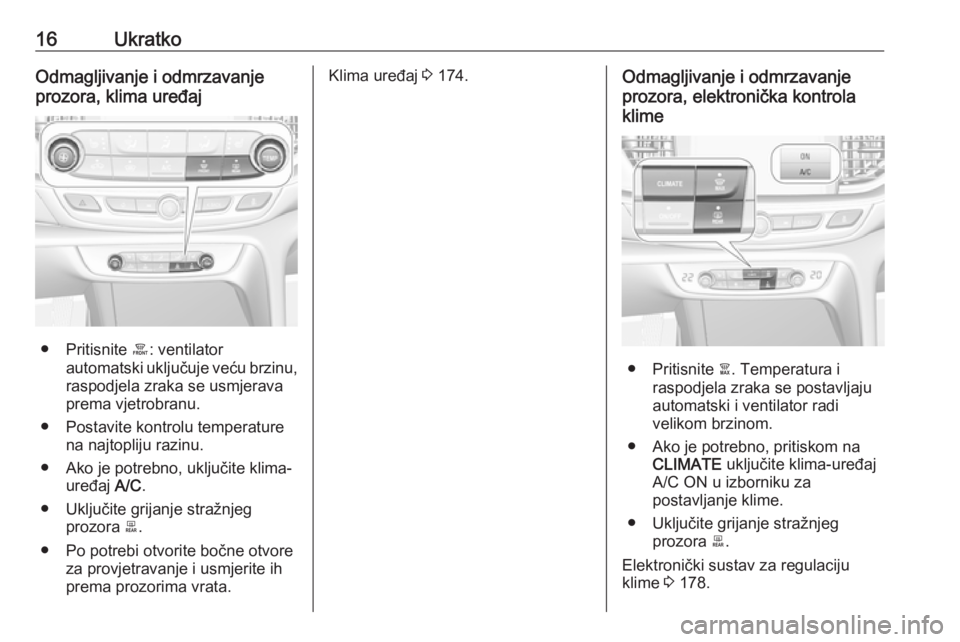

Page 18 of 363
16UkratkoOdmagljivanje i odmrzavanjeprozora, klima uređaj
● Pritisnite á: ventilator
automatski uključuje veću brzinu,
raspodjela zraka se usmjerava
prema vjetrobranu.
● Postavite kontrolu temperature na najtopliju razinu.
● Ako je potrebno, uključite klima- uređaj A/C.
● Uključite grijanje stražnjeg prozora b.
● Po potrebi otvorite bočne otvore za provjetravanje i usmjerite ihprema prozorima vrata.
Klima uređaj 3 174.Odmagljivanje i odmrzavanje
prozora, elektronička kontrola
klime
● Pritisnite à. Temperatura i
raspodjela zraka se postavljaju
automatski i ventilator radi
velikom brzinom.
● Ako je potrebno, pritiskom na CLIMATE uključite klima-uređaj
A/C ON u izborniku za
postavljanje klime.
● Uključite grijanje stražnjeg prozora b.
Elektronički sustav za regulaciju
klime 3 178.

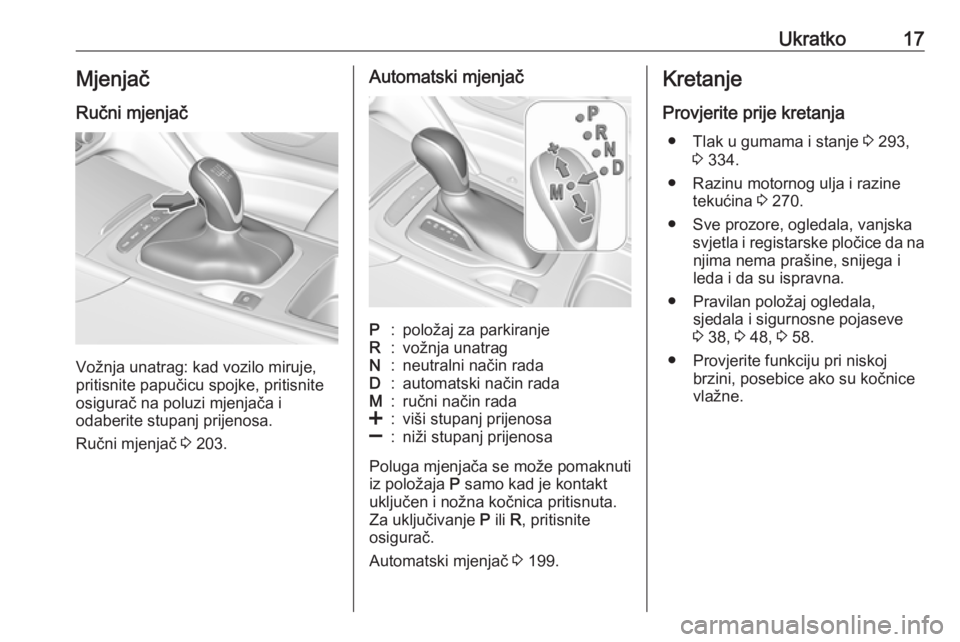

Page 19 of 363
Ukratko17Mjenjač
Ručni mjenjač
Vožnja unatrag: kad vozilo miruje,
pritisnite papučicu spojke, pritisnite osigurač na poluzi mjenjača i
odaberite stupanj prijenosa.
Ručni mjenjač 3 203.
Automatski mjenjačP:položaj za parkiranjeR:vožnja unatragN:neutralni način radaD:automatski način radaM:ručni način rada<:viši stupanj prijenosa]:niži stupanj prijenosa
Poluga mjenjača se može pomaknuti
iz položaja P samo kad je kontakt
uključen i nožna kočnica pritisnuta.
Za uključivanje P ili R, pritisnite
osigurač.
Automatski mjenjač 3 199.
Kretanje
Provjerite prije kretanja ● Tlak u gumama i stanje 3 293,
3 334.
● Razinu motornog ulja i razine tekućina 3 270.
● Sve prozore, ogledala, vanjska svjetla i registarske pločice da nanjima nema prašine, snijega i
leda i da su ispravna.
● Pravilan položaj ogledala, sjedala i sigurnosne pojaseve
3 38, 3 48, 3 58.
● Provjerite funkciju pri niskoj brzini, posebice ako su kočnice
vlažne.

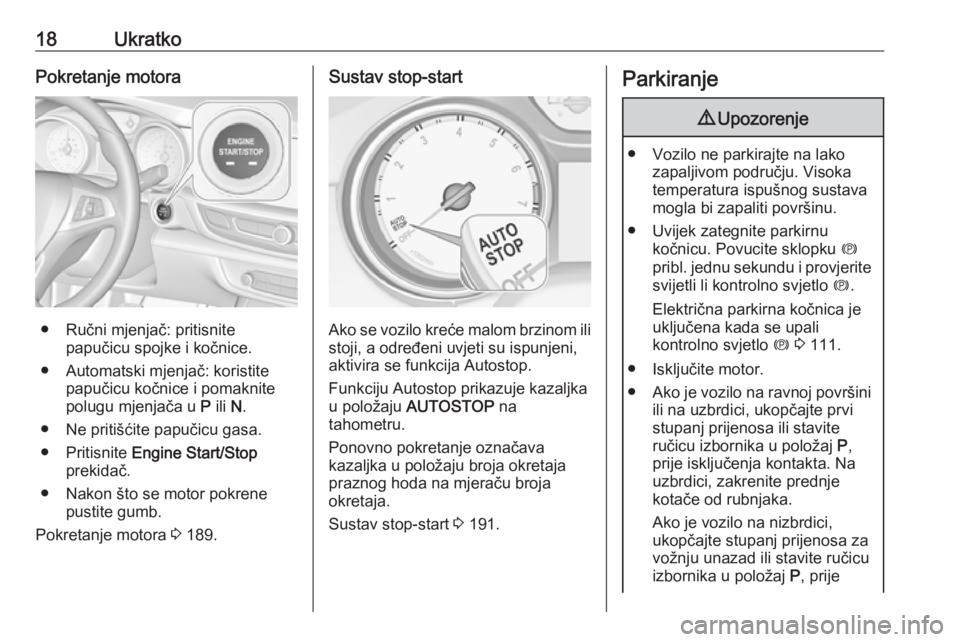

Page 20 of 363
18UkratkoPokretanje motora
● Ručni mjenjač: pritisnitepapučicu spojke i kočnice.
● Automatski mjenjač: koristite papučicu kočnice i pomaknitepolugu mjenjača u P ili N.
● Ne pritišćite papučicu gasa.
● Pritisnite Engine Start/Stop
prekidač.
● Nakon što se motor pokrene pustite gumb.
Pokretanje motora 3 189.
Sustav stop-start
Ako se vozilo kreće malom brzinom ili
stoji, a određeni uvjeti su ispunjeni,
aktivira se funkcija Autostop.
Funkciju Autostop prikazuje kazaljka
u položaju AUTOSTOP na
tahometru.
Ponovno pokretanje označava
kazaljka u položaju broja okretaja
praznog hoda na mjeraču broja
okretaja.
Sustav stop-start 3 191.
Parkiranje9 Upozorenje
● Vozilo ne parkirajte na lako
zapaljivom području. Visoka
temperatura ispušnog sustava
mogla bi zapaliti površinu.
● Uvijek zategnite parkirnu kočnicu. Povucite sklopku m
pribl. jednu sekundu i provjerite
svijetli li kontrolno svjetlo m.
Električna parkirna kočnica je uključena kada se upali
kontrolno svjetlo m 3 111.
● Isključite motor.
● Ako je vozilo na ravnoj površini
ili na uzbrdici, ukopčajte prvistupanj prijenosa ili stavite
ručicu izbornika u položaj P,
prije isključenja kontakta. Na
uzbrdici, zakrenite prednje
kotače od rubnjaka.
Ako je vozilo na nizbrdici,
ukopčajte stupanj prijenosa za
vožnju unazad ili stavite ručicu
izbornika u položaj P, prije
