Страница 39 OPEL INSIGNIA BREAK 2019 Инструкция по эксплуатации (in Russian)

Приборы и средства управления129Информационные сообщения и
предупреждения о необходимости
проведения обслуживания отобра‐
жаются на дисплее информацион‐
ного центра водителя по необходи‐
мости. Подтвердите сообщения
нажатием SET/CLR. Информа‐
ционные сообщения 3 142.Органы управления на рулевом
колесе
Для выбора меню и различных
функций используется блок
клавиш, расположенный на правой
спице рулевого колеса.Нажмите клавишу è или é для
перехода между окнами главного меню или для возврата из подменю на предыдущий уровень.
Нажимайте å или ä, чтобы переме‐
щаться между страницами
подменю выбранного пункта глав‐
ного меню. Эти клавиши также
используются для изменения
числовых значений.
Нажмите Å, чтобы выбрать функ‐
цию или установить флажок в
диалоговом окне.
Автомобильные и сервисные сооб‐
щения всплывают на экране
информационного центра води‐
теля по мере необходимости.
Подтвердите сообщения нажатием
Å . Информационные сообщения
3 142.Главное меню
Значки главного меню отобража‐
ются в верхней строке дисплея:
● Информация о запасе хода и топливе, отображаемая
на ; , см. описание ниже.
● Информация об автомобиле, отображаемая на ?, см.
описание ниже.
● Информация об экономии, отображаемая на @, см.
описание ниже.
Некоторые функции отображаются
по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.

130Приборы и средства управленияДисплей Midlevel
Настройка меню и функций
Для выбора меню и различных
функций используется блок
клавиш, расположенный на правой
спице рулевого колеса.
Перемещение по главному меню
осуществляется клавишами è и é .
Нажимайте å или ä, чтобы переме‐
щаться между страницами
подменю выбранного пункта глав‐
ного меню. Эти клавиши также
используются для изменения
числовых значений.
Нажмите Å, чтобы выбрать функ‐
цию или установить флажок в
диалоговом окне.
Автомобильные и сервисные сооб‐
щения всплывают на экране
информационного центра води‐
теля по мере необходимости.
Подтвердите сообщения нажатием
Å . Информационные сообщения
3 142.
Главное меню
Значки главного меню отобража‐ ются в верхней строке дисплея:
● Домашняя страница отобража‐
ется при нажатии иконки !.
● Меню пробега/расхода топлива отображается при
нажатии иконки ", см. описание
ниже.
● Меню аудиосистемы отобра‐ жается при нажатии иконки G,
см. описание ниже.
● Меню навигации отображается
при нажатии иконки §, см.
описание ниже.
● Меню телефона отображается при нажатии иконки $, см.
описание ниже.
● Меню настройки параметров отображается при нажатии
иконки %, см. описание ниже.

Приборы и средства управления131Некоторые функции отображаются
по-разному в зависимости от того,
движется автомобиль или стоит;
некоторые функции активны
только во время движения.
Дисплей Uplevel
Настройка меню и функций
Для выбора меню и различных
функций используется блок
клавиш, расположенный на правой
спице рулевого колеса.
Нажмите è, чтобы открыть стра‐
ницу главного меню.
Перемещение по главному меню
осуществляется клавишами è и é .
Подтвердите выбор страницы главного меню кнопкой Å.
Нажимайте å или ä, чтобы переме‐
щаться между страницами
подменю выбранного пункта глав‐
ного меню. Эти клавиши также
используются для изменения
числовых значений.
Нажмите Å, чтобы выбрать функ‐
цию или установить флажок в
диалоговом окне.
Автомобильные и сервисные сооб‐
щения всплывают на экране
информационного центра води‐
теля по мере необходимости.
Подтвердите сообщения нажатием
Å . Информационные сообщения
3 142.
Главное меню
Иконки главного меню отобража‐
ются в левой части дисплея:
● Меню пробега/расхода топлива отображается при
нажатии Info, см. описание
ниже.
● Информация об аудиосистеме,
отображаемая на Аудио, см.
описание ниже.
● Навигационная информация, отображаемая на Навигация,
см. описание ниже.
● Информация о телефоне, отображаемая на Телефон, см.
описание ниже.
● Информация об автомобиле, отображаемая на Параметры,
см. описание ниже.

132Приборы и средства управленияНекоторые функции отображаются
по-разному в зависимости от того,
движется автомобиль или стоит;
некоторые функции активны
только во время движения.
Комбинация приборов высшего
уровня может отображаться в
режимах Sport или Tour. См. ниже:
меню « Параметры », «Экран ».
Меню Info, ; или "
Ниже перечислены все страницы
меню "Info". Некоторые из них
могут отсутствовать на отдельных
вариантах автомобиля. В зависи‐
мости от дисплея, некоторые функ‐ ции отображаются значками.
Поверните управляющее кольцо
или нажмите ä или å, чтобы
выбрать страницу:
● Скорость
● Поездка 1 / Поездка A , отобра‐
жает:
Расстояние
Экономия топлива / Средний
уровень экономии топлива
Средняя скорость● Поездка 2 / Поездка B , отобра‐
жает:
Расстояние
Экономия топлива / Средний
уровень экономии топлива
Средняя скорость
● Топливо / Информация о
топливе , отображает:
Запас топлива
Текущая экономия топлива
● Срок службы масла
● Давление в шинах
● Таймер
● Запоминание дорожных знаков
● Дистанция следования
● Система помощи водителю
● Основные потреб.
● Тенд. Экономичности
● Индекс экономичности
● DEF
На дисплее базовой комплектации
в меню «Сведения об автомобиле» отображаются страницы « Срок
службы масла », «Давление в
шинах », «Дистанция следования »,«Запоминание дорожных знаков »,
« DEF », «Нагрузка на шины » и
« Предупр. о превышении
скорости ». Выберите ?.
Скорость
Цифровой дисплей мгновенной
скорости.
Счетчик текущего пробега 1/A или 2/B
На двух страницах 1/A и 2/B
отображается текущий пробег, средний расход топлива и средняя
скорость с момента последнего сброса показаний.
Счетчик пробега ведет учет
пройденного расстояния до
9999 км, после чего его показания
автоматически сбрасываются на 0.
Для сброса показаний на дисплеяхбазовой и стандартной комплекта‐
ции нажмите Å и подтвердите
сброс. На дисплее улучшенной
комплектации нажмите é и
подтвердите, нажатием Å. При
этом сбрасываются показания только на открытой в этот момент

136Приборы и средства управлениястраницы. Если превышена уста‐
новленная скорость, отобразится
всплывающее предупреждение,
сопровождающееся звуком гонга.
Нагрузка на шины
Можно выбрать категорию давле‐
ния воздуха в шинах в соответ‐
ствии с фактическим давлением
3 333.
Индикаторы
● Температура масла
Показывает температуру
масла в двигателе в градусах
Цельсия.
● Напряжение аккумулятора
Отображение напряжение
аккумуляторной батареи авто‐
мобиля. При работающем
двигателе напряжение может
изменяться от 12 до 15,5 вольт.
При повышенных электриче‐
ских нагрузках напряжение
может временно опускаться
ниже 12 В.
● Наддув двигателя
Отображает нагнетаемое
турбокомпрессором давление
наддува в %.
● DEF
Отображает уровень раствора мочевины в баке 3 220.
● IFE-AFE
Отображает мгновенный и
средний расход топлива.
● Запас топлива
Отображает средний запас
хода с учетом имеющегося
остатка топлива в баке, см.страницы меню «Информа‐
ция» выше.
● Пустая страница
Отображает пустой индикатор.
Информация о программном
обеспечении
Отображается информация о
программном обеспечении с
открытым кодом.
Head-Up Display
Позволяет переворачивать проек‐
цию данных на ветровое стекло,
3 138
Информационный
дисплей
Информационный дисплей распо‐ лагается на приборной панели
рядом с комбинацией приборов.
На информационном дисплее
может отображаться:
● время 3 104
● температуру наружного воздуха 3 104
● дату 3 104

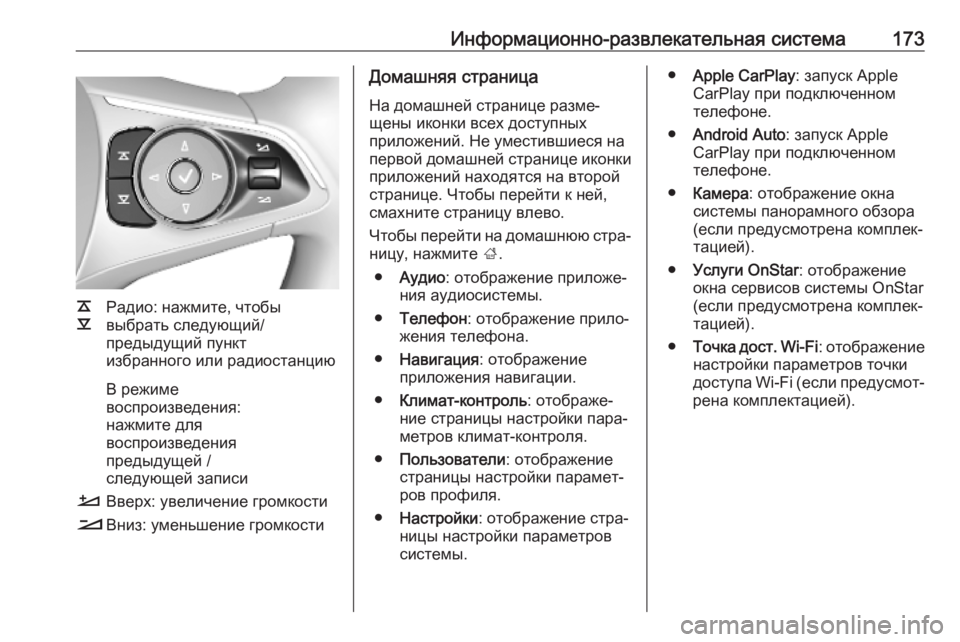

Информационно-развлекательная система173
k
l Радио: нажмите, чтобы
выбрать следующий/
предыдущий пункт
избранного или радиостанцию
В режиме
воспроизведения:
нажмите для
воспроизведения
предыдущей /
следующей записи
À Вверх: увеличение громкости
Á Вниз: уменьшение громкости
Домашняя страница
На домашней странице разме‐
щены иконки всех доступных
приложений. Не уместившиеся на
первой домашней странице иконки
приложений находятся на второй
странице. Чтобы перейти к ней,
смахните страницу влево.
Чтобы перейти на домашнюю стра‐ ницу, нажмите ;.
● Аудио : отображение приложе‐
ния аудиосистемы.
● Телефон : отображение прило‐
жения телефона.
● Навигация : отображение
приложения навигации.
● Климат-контроль : отображе‐
ние страницы настройки пара‐
метров климат-контроля.
● Пользователи : отображение
страницы настройки парамет‐
ров профиля.
● Настройки : отображение стра‐
ницы настройки параметров системы.● Apple CarPlay : запуск Apple
CarPlay при подключенном
телефоне.
● Android Auto : запуск Apple
CarPlay при подключенном
телефоне.
● Камера : отображение окна
системы панорамного обзора
(если предусмотрена комплек‐
тацией).
● Услуги OnStar : отображение
окна сервисов системы OnStar (если предусмотрена комплек‐
тацией).
● Точка дост. Wi-Fi : отображение
настройки параметров точки доступа Wi-Fi (если предусмот‐
рена комплектацией).

174Информационно-развлекательная системаГлавная страница
На главной странице приведена
сводная информация. Эта стра‐ ница разделена на три части.
Здесь отображается информация
о воспроизводимой в текущий
момент композиции, уменьшенное
окно системы навигации и сведе‐
ния о подключенном телефоне.
При нажатии одной из трех облас‐
тей главного окна открывается
соответствующее приложение.
Некоторыми функциями, например
воспроизведением следующей
композиции или изменением
масштаба карты, можно управлять
с главной страницы.
Примечание
Включить ведение по маршруту можно только из навигационного
приложения. Сделать это с глав‐
ной страницы невозможно.
Чтобы перейти на главную стра‐
ницу, откройте домашнюю стра‐
ницу и смахните ее вправо.
Нижняя строка В нижней сроке отображается
следующая информация:
● время
● температура
● состояние подключения
Также в нижней строке находятся
иконки быстрого перехода к
домашней странице и основным
приложениям.Окно дополнительной информации
Чтобы открыть окно дополнитель‐
ной информации, необходимо
нажать центральную часть нижней
строки. В нем отображаются
следующие сведения:
● важные уведомления
● дата, время, температура
● выбранный в данный момент профиль
● состояние подключения к сото‐
вой и Wi-Fi-сети

Вождение и управление автомобилем219Если фильтр нуждается в очистке,
а условия предыдущей поездки не позволили произвести автоматиче‐
скую регенерацию, на дисплее
информационного центра води‐
теля отобразится предупредитель‐ ное сообщение.
При засорении сажевого фильтра
отображается предупредительное
сообщение. Как можно скорее
начните процесс очистки.
Предупредительное сообщение
также появляется, если сажевый
фильтр дизельного двигателя
заполнен полностью. Во избежа‐
ние повреждения двигателя неза‐
медлительно начните процесс
очистки.
Активируйте процесс
регенерации
Чтобы инициировать процедуру
очистки, следует продолжать
движение, поддерживая частоту
вращения коленчатого вала двига‐ теля выше 2000 об/мин. При необ‐
ходимости, переключитесь напонижающую передачу. При этом
запустится процедура регенера‐ ции сажевого фильтра.
При высоких оборотах и нагрузках
двигателя время регенерации
уменьшается.
Не прекращайте движение, пока процесс регенерации не завер‐
шится и сообщение не исчезнет.Внимание
По возможности не следует
прерывать процесс регенера‐
ции. Продолжайте движение до
тех пор, пока процесс регенера‐ ции не будет завершен, чтобы
избежать необходимости
дополнительного обслуживания или ремонта.
Очистка невозможна
Если выполнить регенерацию по
каким-то причинам не удается, на
дисплее информационного центра
водителя загорается сигнализатор
Z и отображается предупреди‐
тельное сообщение. Мощность
двигателя может упасть. Немед‐
ленно обратитесь за помощью на
станцию техобслуживания.
Каталитический
нейтрализатор
Каталитический нейтрализатор
уменьшает содержание вредных
веществ в отработавших газах.Внимание
Заправка топливом, марка кото‐ рого не соответствует приве‐
денному на страницах 3 295,
3 367, может стать причиной

288Вождение и управление автомобилемОтображение информации
Информацию о действующих в
данный момент дорожных знаках
можно найти на странице системы
распознавания знаков на дисплее
информационного центра води‐
теля.
Действующее ограничение скоро‐
сти также постоянно отображается
в нижней строке на дисплее инфор‐ мационного центра водителя. При
наличии дополнительного знака
ограничения скорости в этом месте
отображается знак +.
С помощью клавиш на правой
спице рулевого колеса выберите
меню « Инфо», «"» или ? и перей‐
дите на страницу системы распо‐
знавания дорожных знаков 3 127.
Если на дисплее информацион‐
ного центра водителя была
выбрана другая страница, а затем
водитель снова переключился на
страницу системы распознавания
дорожных знаков, на ней будет
отображена информация о послед‐
нем распознанном знаке.
Функция предупреждения
Функцию предупреждения можно
включить или отключить в меню
настройки параметров системы
распознавания дорожных знаков.
Если данная функция включена, а
страница системы распознавания
дорожных знаков на дисплее в
данный момент не отображается,
предупреждения о распознанных
знаках ограничения скорости и
запрета движения будут отобра‐
жаться на дисплее информацион‐
ного центра водителя во всплы‐
вающих окнах.

Вождение и управление автомобилем289
На автомобиле с дисплеем базо‐
вого уровня комплектации, когда
на нем отображается страница
системы распознавания дорожных
знаков, нажмите кнопку SET/CLR
на подрулевом выключателе
управления световыми приборами.Выберите " Предупр. вкл. " или
" Предупр. выкл. " вращением
кольца регулировки и нажмите
кнопку " SET/CLR ".
На автомобиле с дисплеем сред‐
ней или улучшенной комплектации, когда на нем отображается стра‐
ница системы распознавания
дорожных знаков, нажмите
клавишу Å на рулевом колесе.Включите предупреждения, уста‐
новив флажок J, или отключите их,
сняв флажок I.
Сброс системы Очистить содержимое страницы
системы распознавания дорожных
знаков можно в меню настройки
параметров системы распознава‐
ния дорожных знаков. Для этого
необходимо выбрать пункт " Сброс"
и нажать кнопку SET/CLR на
рычаге указателей поворота или
клавишу 9 на рулевом колесе.
