OPEL INSIGNIA BREAK 2020 Īpašnieka rokasgrāmata (in Latvian)

Automašīnas kopšana259Aizmugurējais logsGrand Sport
Paceliet tīrītāja sviru, līdz tā nofiksējaspaceltā stāvoklī, nospiediet pogu, lai
atvienotu tīrītāja slotiņu, un noņemiet
to.
Piestipriniet tīrītāja slotiņu, nedaudz
sasverot uz tīrītāja sviras pusi, un
bīdiet, līdz tā nofiksējas.
Uzmanīgi nolaidiet tīrītāja sviru.
Sports Tourer, Country Tourer
Paceliet stikla tīrītāja sviru. Atbrīvojiet tīrītāja slotiņu, kā parādīts attēlā, un
noņemiet to.
Piestipriniet tīrītāja slotiņu, nedaudz
sasverot uz tīrītāja sviras pusi, un
bīdiet, līdz tā nofiksējas.
Uzmanīgi nolaidiet tīrītāja sviru.
Spuldžu nomaiņa
Izslēdziet aizdedzi un izslēdziet
atbilstīgo slēdzi vai aizveriet durvis.
Turiet jauno spuldzi tikai aiz
pamatnes. Nepieskarieties spuldzes
stiklam ar kailām rokām.
Nomainot spuldzes, izmantojiet tikai
tādas pašas spuldzes, kādas jau ir
lukturos.
Veiciet priekšējo lukturu spuldžu
nomaiņu no motora nodalījuma.
Spuldžu pārbaude
Kad spuldze ir nomainīta, ieslēdziet aizdedzi un pārbaudiet, vai lukturi
darbojas.
Halogēnu priekšējie lukturi
Halogēnu priekšējie lukturi ar
atsevišķām spuldzēm tālajai un
tuvajai gaismai.

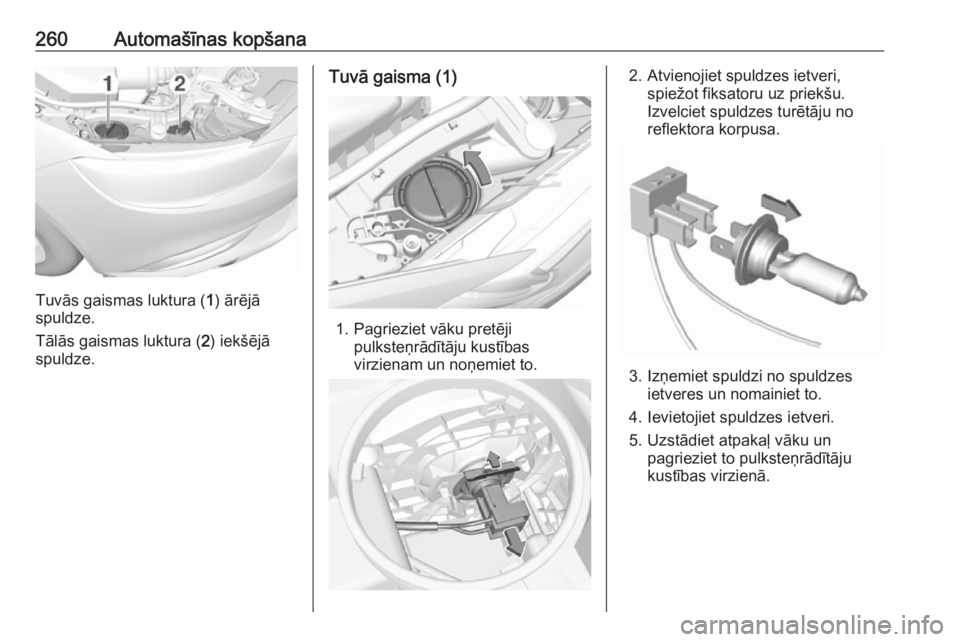

260Automašīnas kopšana
Tuvās gaismas luktura (1) ārējā
spuldze.
Tālās gaismas luktura ( 2) iekšējā
spuldze.
Tuvā gaisma (1)
1. Pagrieziet vāku pretēji pulksteņrādītāju kustības
virzienam un noņemiet to.
2. Atvienojiet spuldzes ietveri, spiežot fiksatoru uz priekšu.
Izvelciet spuldzes turētāju no
reflektora korpusa.
3. Izņemiet spuldzi no spuldzes ietveres un nomainiet to.
4. Ievietojiet spuldzes ietveri.
5. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.

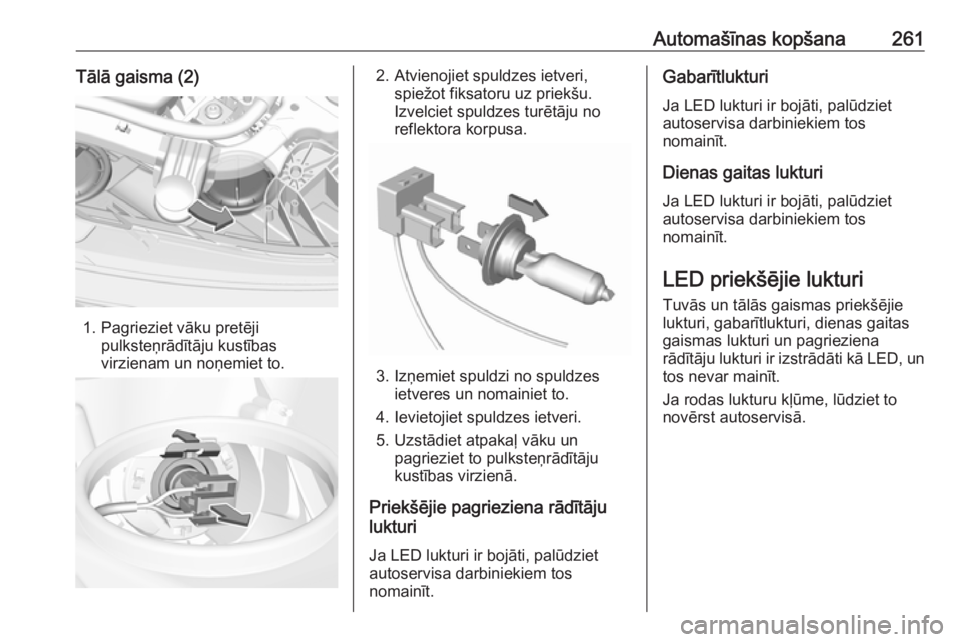

Automašīnas kopšana261Tālā gaisma (2)
1. Pagrieziet vāku pretējipulksteņrādītāju kustības
virzienam un noņemiet to.
2. Atvienojiet spuldzes ietveri, spiežot fiksatoru uz priekšu.
Izvelciet spuldzes turētāju no
reflektora korpusa.
3. Izņemiet spuldzi no spuldzes ietveres un nomainiet to.
4. Ievietojiet spuldzes ietveri.
5. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Priekšējie pagrieziena rādītāju
lukturi
Ja LED lukturi ir bojāti, palūdziet
autoservisa darbiniekiem tos
nomainīt.
Gabarītlukturi
Ja LED lukturi ir bojāti, palūdziet
autoservisa darbiniekiem tos
nomainīt.
Dienas gaitas lukturi
Ja LED lukturi ir bojāti, palūdziet
autoservisa darbiniekiem tos
nomainīt.
LED priekšējie lukturi
Tuvās un tālās gaismas priekšējie
lukturi, gabarītlukturi, dienas gaitas
gaismas lukturi un pagrieziena
rādītāju lukturi ir izstrādāti kā LED, un tos nevar mainīt.
Ja rodas lukturu kļūme, lūdziet to
novērst autoservisā.

262Automašīnas kopšanaPriekšējie miglas lukturi1. Grand Sport, Sports Tourer
Aptiniet drāniņu ap plakangala
skrūvgrieža galu, lai novērstu
krāsas bojājumus. Ievietojiet
skrūvgriezi padziļinājumā pie
pārsega malas. Atbrīvojiet
pārsegu, to uzmanīgi izceļot.
Country Tourer
Izskrūvējiet skrūvi ar Torx
skrūvgriezi.
2. Grand Sport, Sports Tourer
Izskrūvējiet skrūvi ar Torx
skrūvgriezi un noņemiet priekšējo
plāksni.
Country Tourer
Aptiniet drāniņu ap plakangala
skrūvgrieža galu, lai novērstu
krāsas bojājumus. Izceliet
priekšējo plāksni, ievietojot
skrūvgriezi padziļinājumā, un
noņemiet to.

Automašīnas kopšana263
3. Izskrūvējiet trīs skrūves ar Torxskrūvgriezi un izņemiet lukturu
bloku uz priekšu.
4. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no lukturu bloka.
5. Atvienojiet kontaktspraudni, nospiežot stiprinājuma izcilni.
6. Izņemiet un nomainiet spuldzes bloku un piestiprinietkontaktspraudni. Ņemiet vērā, ka
spuldze un ligzda ir viens bloks un
ir jānomaina kopā.
7. Ievietojiet spuldzes patronu luktura blokā, pagriežot to
pulksteņrādītāju kustības virzienā,
un nofiksējiet.
8. Uzstādiet luktura korpusu, pievelkot trīs skrūves.
9. Piestipriniet priekšējo plāksnīti un pievelciet skrūvi.
10. Grand Sport, Sports Tourer
Salieciet un nofiksējiet pārsegu.
Gabarītlukturi Gabarītlukturi un bremžu lukturi ir
izstrādāti kā LED. Kļūmes gadījumā
šie LED ir jānomaina autoservisā.
Pagrieziena rādītāji, aizmugurējais
miglas lukturis un atpakaļgaitas
lukturi ir ar spuldzēm, un tās var
nomainīt tālāk minētajā veidā.

264Automašīnas kopšanaGrand SportLukturu bloks virsbūvē
1. Noņemiet pārsegu attiecīgajā pusē.
2. No iekšpuses ar roku atskrūvējietabus plastmasas stiprināšanas
uzgriežņus.
3. Uzmanīgi izvelciet lukturu bloku no padziļinājuma un izņemiet to.
Rīkojieties piesardzīgi, lai
nenorautu kabeli.
4. Pagrieziet pagriezienu rādītāja spuldzes patronu pretēji
pulksteņrādītāju kustības
virzienam un izņemiet to no
lukturu bloka.

Automašīnas kopšana2655. Izņemiet un nomainietpagriezienu rādītāja spuldzi.
6. Piestipriniet spuldžu patronu lukturu blokam.
7. Piestipriniet lukturu bloku automašīnas virsbūvei un
pievelciet stiprinājuma uzgriežņus no bagāžas nodalījuma
iekšpuses. Piestipriniet pārsegu.
Aizmugures durvju lukturu bloks
1. Atbrīvojiet bagāžas nodalījuma durvju pārsegu un pēc tam
noņemiet to.
2. Ar roku noskrūvējiet plastmasas stiprinājuma uzgriezni.
3. Uzmanīgi izvelciet lukturu blokuno padziļinājuma un izņemiet to.
Rīkojieties piesardzīgi, lai
nenorautu kabeli.
4. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no lukturu bloka.
Aizmugurējais miglas lukturis ( 1)
Atpakaļgaitas gaismas spuldze ( 2 )
5. Izņemiet spuldzi no spuldzes patronas un nomainiet to.

266Automašīnas kopšana
Aizmugurējais miglas lukturis
Atpakaļgaitas gaismas spuldze
6. Ievietojiet spuldzes patronu aizmugurējā lukturu blokā.
Piestipriniet lukturu bloku pie
bagāžas nodalījuma durvīm un no
iekšpuses pievelciet skrūvi.
Piestipriniet pārsegu.
Sports Tourer, Country Tourer
Lukturu bloks virsbūvē
1. Atveriet pārsegus ar skrūvgriezi. Izskrūvējiet un izņemiet abas
skrūves.
2. Uzmanīgi izvelciet lukturu bloku no padziļinājuma un izņemiet to.
Rīkojieties piesardzīgi, lai
nenorautu kabeli.

Automašīnas kopšana2673. Pagrieziet pagriezienu rādītājaspuldzes patronu pretēji
pulksteņrādītāju kustības
virzienam un izņemiet to no
lukturu bloka.
4. Izņemiet pagriezienu rādītāja spuldzi no spuldzes patronas un
nomainiet to.
5. Piestipriniet spuldžu patronu lukturu blokam.
6. Piestipriniet lukturu bloku automašīnas virsbūvei un
pievelciet skrūves. Aizveriet
pārsegus.
Aizmugures durvju lukturu bloks
1. Atbrīvojiet bagāžas nodalījuma durvju pārsegu un pēc tam
noņemiet to.
2. Ar roku noskrūvējiet plastmasas stiprinājuma uzgriezni.
3. Uzmanīgi izvelciet gabarītlukturubloku no padziļinājuma un
izņemiet to. Rīkojieties
piesardzīgi, lai nenorautu kabeli.

268Automašīnas kopšana
4. Pagrieziet spuldzes patronupretēji pulksteņrādītāju kustības
virzienam un izņemiet to no lukturu bloka.
Aizmugurējais miglas lukturis ( 1)
Atpakaļgaitas gaismas spuldze ( 2 )
5. Izņemiet spuldzi no spuldzes patronas un nomainiet to.Aizmugurējais miglas lukturis
Atpakaļgaitas gaismas spuldze
6. Ievietojiet spuldzes patronu atpakaļ lukturu blokā. Piestiprinietlukturu bloku pie bagāžas
nodalījuma durvīm un no
iekšpuses pievelciet skrūvi.
Piestipriniet pārsegu.
Sānu pagrieziena rādītāju lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet luktura korpusu uz priekšu un noņemiet to aiz aizmugures.
