Kørsel og betjening213Hvis bilen er udstyret med et indbyg‐
get navigationssystem, kan vejskilte
fra datakort også være inkluderet.
De vejskilte, der registreres, er:
Hastigheds- og forbudstavler ● hastighedsbegrænsning
● overhaling forbudt
● ophør af hastighedsbegræns‐ ning
● ophør af overhaling forbudtVejskilte
Start og slutning på:
● byregioner (landespecifik)
● motorveje● A-veje
● legegaderSupplerende skilte ● yderligere vink til vejskilte
● begrænsning af kørsel med påhæng
● traktorbegrænsninger
● advarsel om våd kørebane
● advarsel om is
● tidsbegrænsninger
● afstandsbegrænsninger
● retningspile
Hastighedsbegrænsningsskilte og skilte med overhaling forbudt vises i
førerinformationscentret, indtil næste
hastighedsbegrænsningskilt eller
skilt for ophør af hastighedsbegræns‐ ning registreres, eller indtil et define‐
ret tidsudløb af skiltningen.Visning af flere skilte på displayet er
mulig.
Et udråbstegn i en ramme viser, at der er registreret et yderligere skilt, som
systemet ikke tydeligt kan identifi‐
cere.
Systemet fungerer uden tab af
ydeevne op til en hastighed af
200 km/t, alt efter lysforholdene. Om
natten er systemet aktivt op til en
hastighed på 160 km/t.
Displayvisning
Oplysninger om de aktuelt gyldige
vejskilte findes på den designerede
Vejskiltassistent-side i førerinforma‐
tionscentret.

Kørsel og betjening219fulde ansvar for at have herre‐
dømme over bilen og skal altid
holde hænderne på rattet under
kørslen.
Ved brug af systemet under kørsel med påhængsvogn risikerer manat miste herredømmet over bilen,
og at der sker en ulykke. Slå syste‐
met fra.Brændstof
Brændstof til benzinmotorer
Brug kun blyfrit brændstof, som opfyl‐ der den europæiske standard
EN 228 eller tilsvarende.
Motoren er i stand til at arbejde med
brændstof, der indeholder op til 10 %
ethanol (f.eks. kaldet E10).
Brug brændstof med anbefalet oktan‐
tal. Et lavere oktantal kan nedsætte
motorydelse og drejningsmoment og giver lidt højere brændstofforbrug.
Forsigtig
Brug ikke brændstof eller brænd‐
stofadditiver, som indeholder
metalforbindelser så som
manganbaserede tilsætninger.
Dette kan medføre beskadigelse
af motoren.Forsigtig
Ved brug af brændstof, der ikke
overholder EN 228 eller tilsva‐
rende, kan der opstå aflejringer
eller ske motorskade.
Forsigtig
Brug af brændstof med lavere
oktantal end det lavest mulige tal
kan medføre ukontrolleret
forbrænding og motorskader.
De specifikke motorkrav med hensyn til oktantal er angivet i motordataover‐
sigten 3 282. En landespecifik
mærkat på tankklappen kan være
gældende.

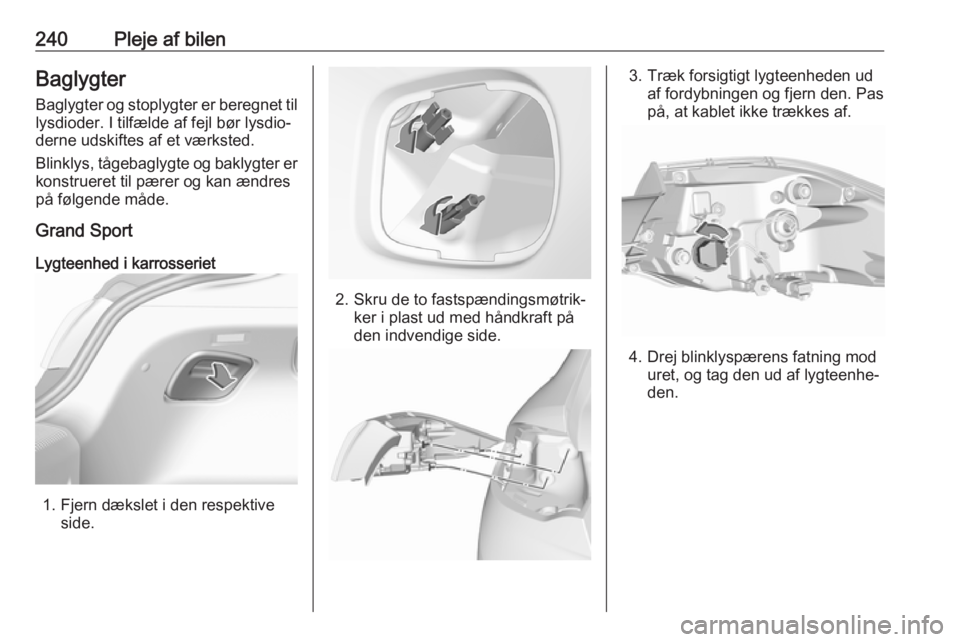

240Pleje af bilenBaglygter
Baglygter og stoplygter er beregnet til lysdioder. I tilfælde af fejl bør lysdio‐
derne udskiftes af et værksted.
Blinklys, tågebaglygte og baklygter er
konstrueret til pærer og kan ændres
på følgende måde.
Grand Sport
Lygteenhed i karrosseriet
1. Fjern dækslet i den respektive side.
2. Skru de to fastspændingsmøtrik‐ ker i plast ud med håndkraft på
den indvendige side.
3. Træk forsigtigt lygteenheden ud af fordybningen og fjern den. Pas
på, at kablet ikke trækkes af.
4. Drej blinklyspærens fatning mod uret, og tag den ud af lygteenhe‐
den.

Pleje af bilen251Biler med lydsystem
Skruetrækkeren og bugseringskro‐
gen findes under gulvafdækningen i lastrummet, ved siden af lydsystemet.
Lappesæt 3 256.
Hjul og dæk
Dækkenes og fælgenes tilstand
Kør langsomt over kanter, helst i ret
vinkel. Kørsel ind over skarpe kanter
kan føre til dæk- og fælgskader. Sørg for at dækket ikke klemmes mod kant‐stenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af skader
eller usædvanligt slid skal De søge
hjælp på et værksted.
Vinterdæk
Vinterdæk forbedrer sikkerheden ved
temperaturer under 7 °C og bør derfor
monteres på alle hjul.
Anbring hastighedsmærkaten i føre‐
rens synsfelt i overensstemmelse
med det respektive lands forskrifter.
Alle dækstørrelser er tilladt som
vinterdæk 3 289.GSi med dæk af typen Michelin Pilot
Super Sport eller Pilot Sport 4 S
Denne model er fabriksudstyret med
højtydende sportsdæk, som har
nedsat ydeevne ved lave temperatu‐
rer9 Fare
Brug vinterdæk ved temperaturer
under 0 °C, da de højtydende
sportsdæk ellers kan blive beska‐
diget.
Dækmærkning
Fx 215/60 R 16 95 V
215:dækbredde i mm60:tværsnitsforhold (forhold
mellem dækkets højde og
bredde) i %R:bæltetype: RadialRF:konstruktionstype: RunFlat16:fælgdiameter i tommer95:kodetal for bæreevne f.eks.: 95
svarer til 690 kgV:kodebogstav for hastigheds‐
grænse

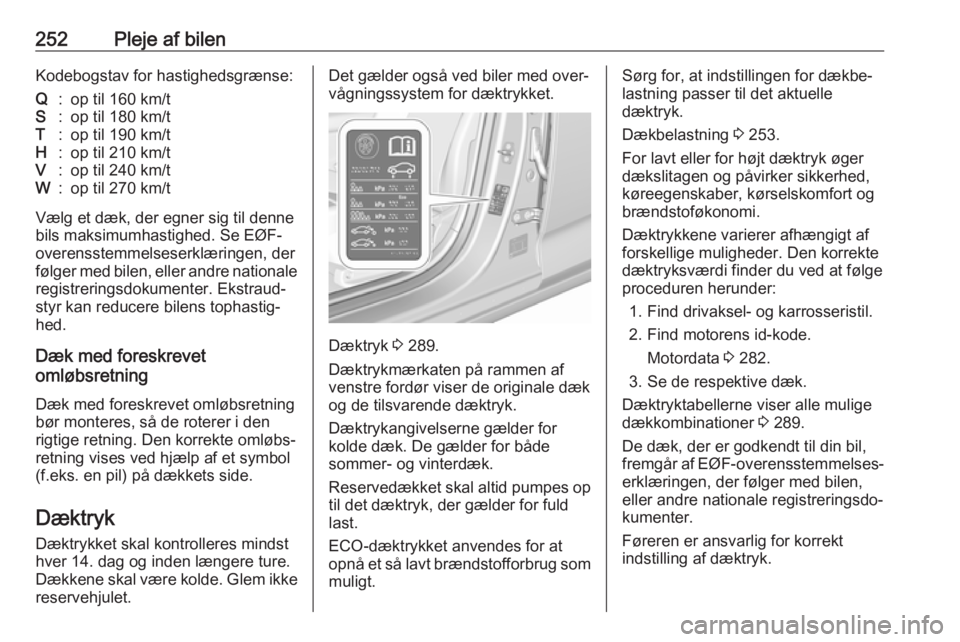

252Pleje af bilenKodebogstav for hastighedsgrænse:Q:op til 160 km/tS:op til 180 km/tT:op til 190 km/tH:op til 210 km/tV:op til 240 km/tW:op til 270 km/t
Vælg et dæk, der egner sig til denne
bils maksimumhastighed. Se EØF-
overensstemmelseserklæringen, der
følger med bilen, eller andre nationale
registreringsdokumenter. Ekstraud‐
styr kan reducere bilens tophastig‐
hed.
Dæk med foreskrevet
omløbsretning
Dæk med foreskrevet omløbsretning
bør monteres, så de roterer i den
rigtige retning. Den korrekte omløbs‐
retning vises ved hjælp af et symbol
(f.eks. en pil) på dækkets side.
Dæktryk Dæktrykket skal kontrolleres mindsthver 14. dag og inden længere ture.
Dækkene skal være kolde. Glem ikke
reservehjulet.
Det gælder også ved biler med over‐
vågningssystem for dæktrykket.
Dæktryk 3 289.
Dæktrykmærkaten på rammen af
venstre fordør viser de originale dæk
og de tilsvarende dæktryk.
Dæktrykangivelserne gælder for
kolde dæk. De gælder for både
sommer- og vinterdæk.
Reservedækket skal altid pumpes op
til det dæktryk, der gælder for fuld
last.
ECO-dæktrykket anvendes for at
opnå et så lavt brændstofforbrug som
muligt.
Sørg for, at indstillingen for dækbe‐
lastning passer til det aktuelle
dæktryk.
Dækbelastning 3 253.
For lavt eller for højt dæktryk øger dækslitagen og påvirker sikkerhed,
køreegenskaber, kørselskomfort og
brændstoføkonomi.
Dæktrykkene varierer afhængigt af
forskellige muligheder. Den korrekte
dæktryksværdi finder du ved at følge
proceduren herunder:
1. Find drivaksel- og karrosseristil.2. Find motorens id-kode. Motordata 3 282.
3. Se de respektive dæk.
Dæktryktabellerne viser alle mulige
dækkombinationer 3 289.
De dæk, der er godkendt til din bil,
fremgår af EØF-overensstemmelses‐ erklæringen, der følger med bilen,
eller andre nationale registreringsdo‐
kumenter.
Føreren er ansvarlig for korrekt
indstilling af dæktryk.

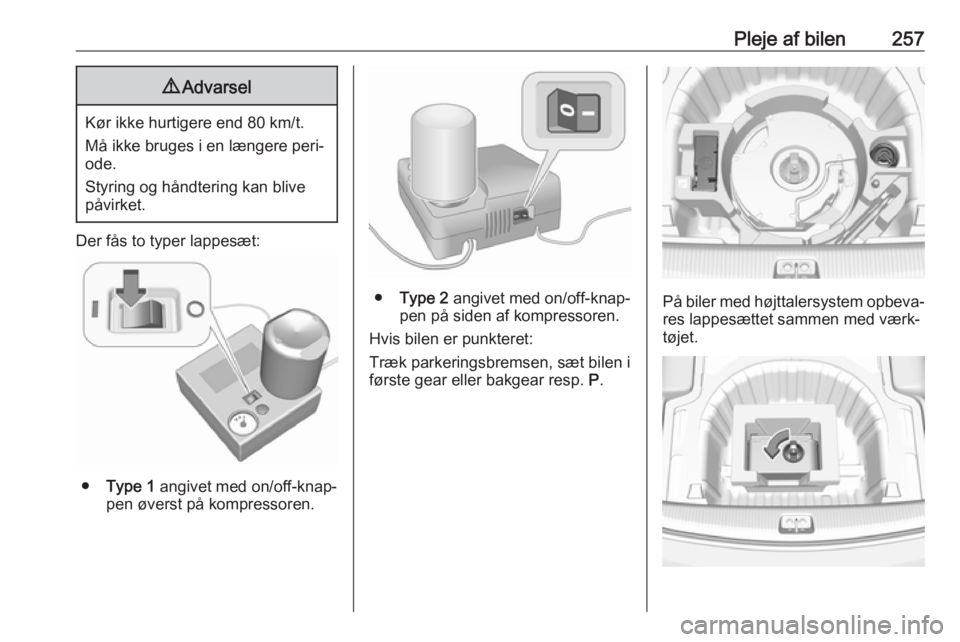

Pleje af bilen2579Advarsel
Kør ikke hurtigere end 80 km/t.
Må ikke bruges i en længere peri‐ode.
Styring og håndtering kan blive
påvirket.
Der fås to typer lappesæt:
● Type 1 angivet med on/off-knap‐
pen øverst på kompressoren.
● Type 2 angivet med on/off-knap‐
pen på siden af kompressoren.
Hvis bilen er punkteret:
Træk parkeringsbremsen, sæt bilen i
første gear eller bakgear resp. P.På biler med højttalersystem opbeva‐
res lappesættet sammen med værk‐
tøjet.

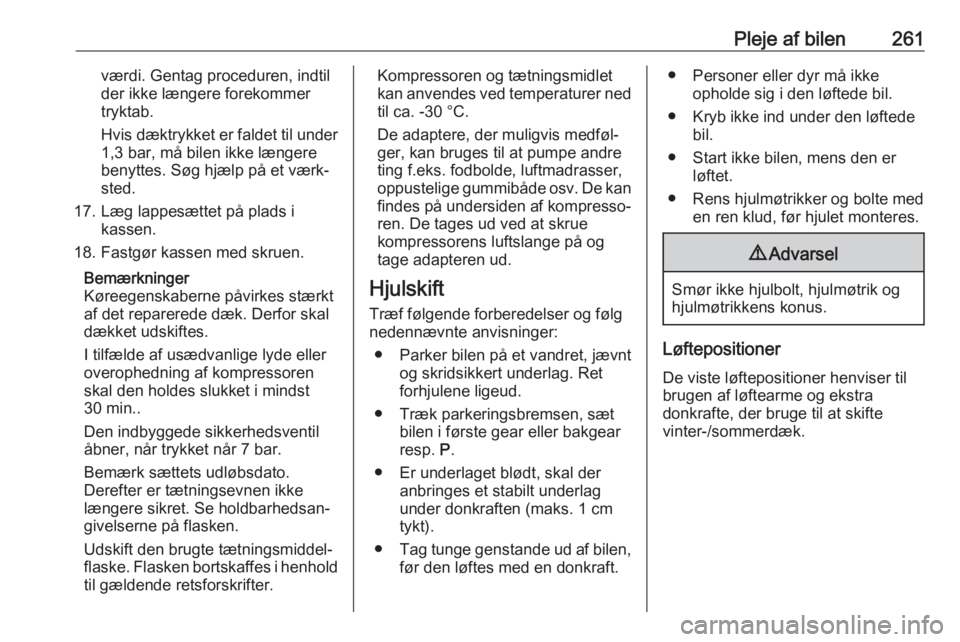

Pleje af bilen261værdi. Gentag proceduren, indtil
der ikke længere forekommer
tryktab.
Hvis dæktrykket er faldet til under 1,3 bar, må bilen ikke længere
benyttes. Søg hjælp på et værk‐
sted.
17. Læg lappesættet på plads i kassen.
18. Fastgør kassen med skruen.
Bemærkninger
Køreegenskaberne påvirkes stærkt
af det reparerede dæk. Derfor skal
dækket udskiftes.
I tilfælde af usædvanlige lyde eller
overophedning af kompressoren
skal den holdes slukket i mindst 30 min..
Den indbyggede sikkerhedsventil
åbner, når trykket når 7 bar.
Bemærk sættets udløbsdato.
Derefter er tætningsevnen ikke
længere sikret. Se holdbarhedsan‐
givelserne på flasken.
Udskift den brugte tætningsmiddel‐
flaske. Flasken bortskaffes i henhold til gældende retsforskrifter.Kompressoren og tætningsmidlet
kan anvendes ved temperaturer ned
til ca. -30 °C.
De adaptere, der muligvis medføl‐
ger, kan bruges til at pumpe andre
ting f.eks. fodbolde, luftmadrasser,
oppustelige gummibåde osv. De kan
findes på undersiden af kompresso‐
ren. De tages ud ved at skrue
kompressorens luftslange på og tage adapteren ud.
Hjulskift
Træf følgende forberedelser og følg
nedennævnte anvisninger:
● Parker bilen på et vandret, jævnt og skridsikkert underlag. Ret
forhjulene ligeud.
● Træk parkeringsbremsen, sæt bilen i første gear eller bakgear
resp. P.
● Er underlaget blødt, skal der anbringes et stabilt underlag
under donkraften (maks. 1 cm tykt).
● Tag tunge genstande ud af bilen,
før den løftes med en donkraft.● Personer eller dyr må ikke opholde sig i den løftede bil.
● Kryb ikke ind under den løftede bil.
● Start ikke bilen, mens den er løftet.
● Rens hjulmøtrikker og bolte med en ren klud, før hjulet monteres.9Advarsel
Smør ikke hjulbolt, hjulmøtrik og
hjulmøtrikkens konus.
Løftepositioner
De viste løftepositioner henviser til
brugen af løftearme og ekstra
donkrafte, der bruge til at skifte
vinter-/sommerdæk.

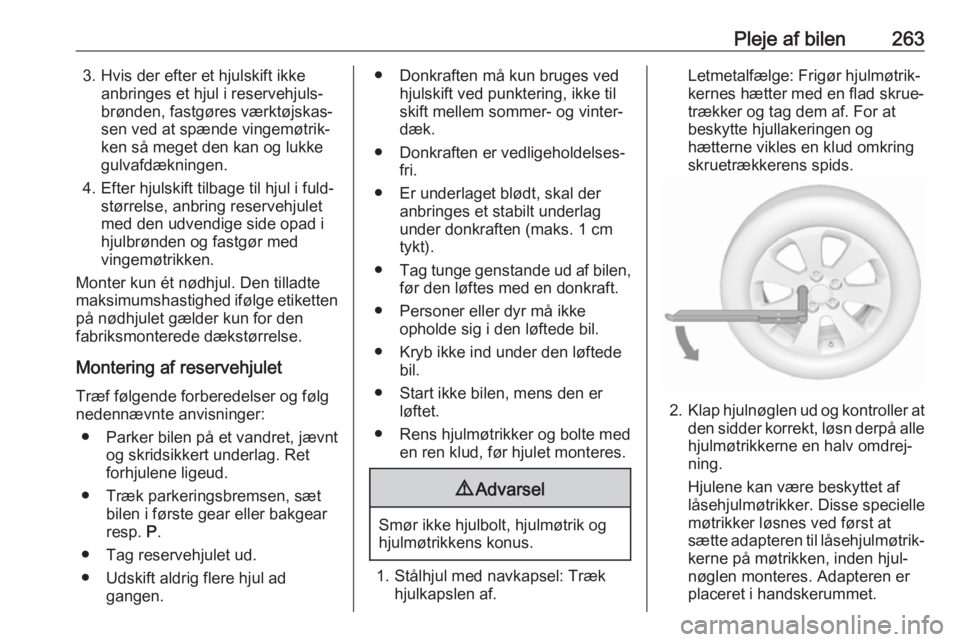

Pleje af bilen2633. Hvis der efter et hjulskift ikkeanbringes et hjul i reservehjuls‐
brønden, fastgøres værktøjskas‐
sen ved at spænde vingemøtrik‐
ken så meget den kan og lukke
gulvafdækningen.
4. Efter hjulskift tilbage til hjul i fuld‐ størrelse, anbring reservehjulet
med den udvendige side opad i
hjulbrønden og fastgør med
vingemøtrikken.
Monter kun ét nødhjul. Den tilladte
maksimumshastighed ifølge etiketten
på nødhjulet gælder kun for den
fabriksmonterede dækstørrelse.
Montering af reservehjulet
Træf følgende forberedelser og følg
nedennævnte anvisninger:
● Parker bilen på et vandret, jævnt og skridsikkert underlag. Ret
forhjulene ligeud.
● Træk parkeringsbremsen, sæt bilen i første gear eller bakgear
resp. P.
● Tag reservehjulet ud.
● Udskift aldrig flere hjul ad gangen.● Donkraften må kun bruges ved hjulskift ved punktering, ikke til
skift mellem sommer- og vinter‐
dæk.
● Donkraften er vedligeholdelses‐ fri.
● Er underlaget blødt, skal der anbringes et stabilt underlag
under donkraften (maks. 1 cm tykt).
● Tag tunge genstande ud af bilen,
før den løftes med en donkraft.
● Personer eller dyr må ikke opholde sig i den løftede bil.
● Kryb ikke ind under den løftede bil.
● Start ikke bilen, mens den er løftet.
● Rens hjulmøtrikker og bolte med en ren klud, før hjulet monteres.9Advarsel
Smør ikke hjulbolt, hjulmøtrik og
hjulmøtrikkens konus.
1. Stålhjul med navkapsel: Træk hjulkapslen af.
Letmetalfælge: Frigør hjulmøtrik‐
kernes hætter med en flad skrue‐ trækker og tag dem af. For at
beskytte hjullakeringen og
hætterne vikles en klud omkring
skruetrækkerens spids.
2. Klap hjulnøglen ud og kontroller at
den sidder korrekt, løsn derpå alle
hjulmøtrikkerne en halv omdrej‐
ning.
Hjulene kan være beskyttet af
låsehjulmøtrikker. Disse specielle
møtrikker løsnes ved først at
sætte adapteren til låsehjulmøtrik‐ kerne på møtrikken, inden hjul‐
nøglen monteres. Adapteren er
placeret i handskerummet.

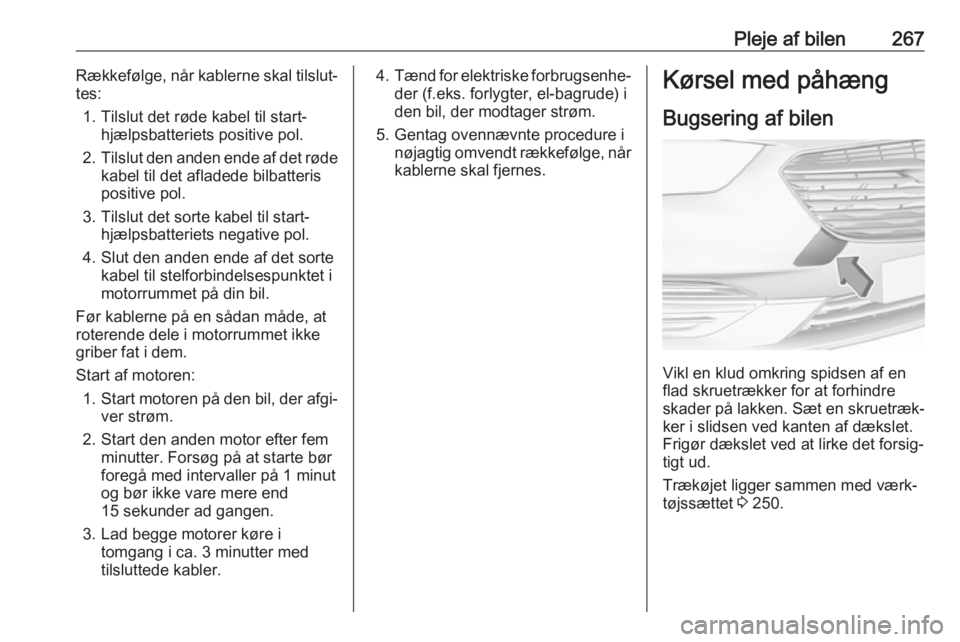

Pleje af bilen267Rækkefølge, når kablerne skal tilslut‐
tes:
1. Tilslut det røde kabel til start‐ hjælpsbatteriets positive pol.
2. Tilslut den anden ende af det røde
kabel til det afladede bilbatteris
positive pol.
3. Tilslut det sorte kabel til start‐ hjælpsbatteriets negative pol.
4. Slut den anden ende af det sorte kabel til stelforbindelsespunktet i
motorrummet på din bil.
Før kablerne på en sådan måde, at
roterende dele i motorrummet ikke
griber fat i dem.
Start af motoren: 1. Start motoren på den bil, der afgi‐
ver strøm.
2. Start den anden motor efter fem minutter. Forsøg på at starte bør
foregå med intervaller på 1 minut
og bør ikke vare mere end
15 sekunder ad gangen.
3. Lad begge motorer køre i tomgang i ca. 3 minutter med
tilsluttede kabler.4. Tænd for elektriske forbrugsenhe‐
der (f.eks. forlygter, el-bagrude) i
den bil, der modtager strøm.
5. Gentag ovennævnte procedure i nøjagtig omvendt rækkefølge, når
kablerne skal fjernes.Kørsel med påhæng
Bugsering af bilen
Vikl en klud omkring spidsen af en
flad skruetrækker for at forhindre
skader på lakken. Sæt en skruetræk‐
ker i slidsen ved kanten af dækslet.
Frigør dækslet ved at lirke det forsig‐
tigt ud.
Trækøjet ligger sammen med værk‐
tøjssættet 3 250.

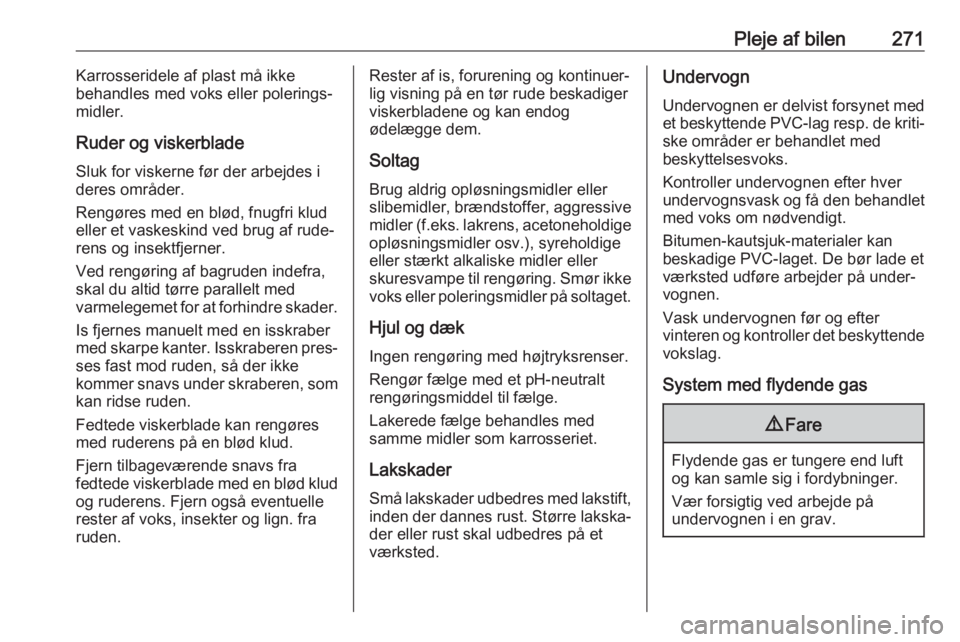

Pleje af bilen271Karrosseridele af plast må ikke
behandles med voks eller polerings‐
midler.
Ruder og viskerblade
Sluk for viskerne før der arbejdes i
deres områder.
Rengøres med en blød, fnugfri klud
eller et vaskeskind ved brug af rude‐
rens og insektfjerner.
Ved rengøring af bagruden indefra,
skal du altid tørre parallelt med
varmelegemet for at forhindre skader.
Is fjernes manuelt med en isskraber
med skarpe kanter. Isskraberen pres‐
ses fast mod ruden, så der ikke
kommer snavs under skraberen, som kan ridse ruden.
Fedtede viskerblade kan rengøres
med ruderens på en blød klud.
Fjern tilbageværende snavs fra
fedtede viskerblade med en blød klud
og ruderens. Fjern også eventuelle
rester af voks, insekter og lign. fra
ruden.Rester af is, forurening og kontinuer‐ lig visning på en tør rude beskadiger
viskerbladene og kan endog
ødelægge dem.
Soltag
Brug aldrig opløsningsmidler eller
slibemidler, brændstoffer, aggressive
midler ( f.eks. lakrens, acetoneholdige
opløsningsmidler osv.), syreholdige
eller stærkt alkaliske midler eller skuresvampe til rengøring. Smør ikke voks eller poleringsmidler på soltaget.
Hjul og dæk
Ingen rengøring med højtryksrenser.
Rengør fælge med et pH-neutralt
rengøringsmiddel til fælge.
Lakerede fælge behandles med
samme midler som karrosseriet.
Lakskader
Små lakskader udbedres med lakstift,
inden der dannes rust. Større lakska‐ der eller rust skal udbedres på et
værksted.Undervogn
Undervognen er delvist forsynet med
et beskyttende PVC-lag resp. de kriti‐
ske områder er behandlet med
beskyttelsesvoks.
Kontroller undervognen efter hver
undervognsvask og få den behandlet med voks om nødvendigt.
Bitumen-kautsjuk-materialer kan
beskadige PVC-laget. De bør lade et værksted udføre arbejder på under‐
vognen.
Vask undervognen før og efter
vinteren og kontroller det beskyttende vokslag.
System med flydende gas9 Fare
Flydende gas er tungere end luft
og kan samle sig i fordybninger.
Vær forsigtig ved arbejde på
undervognen i en grav.
