Soins du véhicule289Ne monter qu'une seule roue de
dépannage temporaire. Ne pas rouler
à plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser
pendant une période prolongée.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou
conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.
Avertissement
En cas de conduite avec une roue de secours temporaire, le freinage
d'urgence actif doit être désactivé.
La roue de secours se trouve dans le coffre, sous le recouvrement de plan‐
cher.
Pour la retirer : 1. Ouvrir le recouvrement de plan‐ cher.
2. La roue de secours est fixée avec
un écrou papillon. Dévisser
l'écrou papillon pour sortir la roue
de secours.
Une boîte à outils pour le véhicule se trouve sous la roue de secours.
3. Après avoir changé une roue, si aucune roue n'est placée dans la
niche de la roue de secours, fixer
la boîte à outils en vissant l'écrou
papillon le plus possible et fermer
le tapis de sol.
4. Après un retour à une roue de très
normal, placé la roue de secours
extérieurs vers le haut dans le
puits et fixer avec l'écrou à ailet‐
tes.
Ne monter qu'une seule roue de
dépannage temporaire. La vitesse
maximale autorisée sur l'étiquette de
la roue de dépannage temporaire est uniquement valable pour la taille de
pneu posée en usine.
Placer la roue de secours
Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Serrer le frein de stationnement, engager la 1ère, la marche
arrière ou placer le levier sélec‐
teur sur P.
● Sortir la roue de secours.

290Soins du véhicule● Ne jamais changer simultané‐ment plusieurs roues.
● N'utiliser le cric que pour rempla‐
cer les pneus crevés, pas pour
monter des pneus d'hiver ou
d'été au changement de saison.
● Le cric ne nécessite aucune maintenance.
● Si le sol n'est pas ferme, placer une planche solide d'une épais‐
seur maximale de 1 cm sous le cric.
● Sortir les objets lourds du véhicule avant de le monter sur
cric.
● Aucune personne ni aucun animal ne doivent se trouver à
l'intérieur du véhicule soulevé par
un cric.
● Ne pas se glisser sous un véhicule soulevé par un cric.
● Ne pas démarrer un véhicule soulevé par un cric.
● Nettoyer les écrous de roue et leurs filets à l'aide d'un chiffon
propre avant de monter la roue.9 Attention
Ne pas graisser la vis de roue,
l'écrou de roue ou le cône d'écrou de roue.
1. Roues en acier avec enjoliveur : Sortir l'enjoliveur.
Roues en alliage léger : Dégager
et retirer les capuchons des
écrous de roue à l'aide d'un tour‐
nevis plat. Pour protéger la pein‐
ture de la jante et le capuchon,
placer un tissu autour de la pointe
du tournevis.
2. Déplier la clé de roue et la placer de sorte qu'elle soit bien position‐
née et dévisser chaque écrou de
roue d'un demi-tour.
Il se peut que les roues soient
protégées par des écrous de
blocage. Pour desserrer ces
écrous spécifiques, commencer
par placer l'adaptateur pour
écrous de blocage de roue sur la
tête de l'écrou avant de poser la
clé de roue. L'adaptateur se
trouve dans la boîte à gants.
3. Vérifier que le cric est bien posi‐ tionné sous le point de levage
adéquat.

Soins du véhicule291
Certains modèles sont dotés de
cache-seuils couvrant les points
de levage du véhicule : tirer tout
d'abord sur le cache du point de
levage concerné.
4. Régler le cric à la hauteur néces‐ saire. Le positionner juste au-
dessous du point de levage de
manière telle qu'il ne puisse pas
glisser.
Attacher la clé de roue, aligner
correctement le cric et tourner la
clé de roue jusqu'à ce que la roue ait quitté le sol.
5. Dévisser les écrous de roue.
6. Changer la roue.
7. Visser les écrous de roue.
8. Abaisser le véhicule et retirer le cric.
9.Poser la clé de roue en s'assurant
qu'elle est bien placée et serrer
chaque boulon en quinconce. Le
couple de serrage est de
140 Nm pour tous les modèles
sauf GSi. Les modèles GSi
présentent un couple de serrage
de 190 Nm.
10. Aligner le trou de valve de l'enjo‐ liveur avec la valve de pneu avantde l'installer.
Placer les capuchons des écrous de roue.
11. Poser le cache de point de levage
du véhicule, s'il a été retiré.
12. Ranger et fixer la roue remplacée,
l'outillage du véhicule 3 275 et
l'adaptateur pour écrous de
blocage de roues 3 76.
13. Vérifier la pression de gonflage du
pneu et le couple de serrage des
écrous de roue dès que possible.

292Soins du véhiculeRanger la roue de taille normale
remplacée dans la niche de roue
de secours
Fixer la roue de taille normale endom‐
magée orientée vers le haut avec
l'écrou papillon dans la niche de roue
de secours, après avoir posé un
boulon avec une tige plus longue sur
la tige filetée. Le boulon avec une tige
plus longue se trouve dans l'outillage
du véhicule 3 275 . Pour fixer la roue :
1.Serrer le boulon sur la tige filetée.
2. Ranger la roue endommagée, extérieur vers le haut, dans la
niche de roue de secours et fixer
en vissant l'écrou papillon dans le sens horaire sur le boulon avec
une tige plus longue.9 Attention
Si un cric, une roue ou un autre
équipement est rangé dans le
coffre, mais sans être correcte‐
ment attaché, il peut provoquer de graves blessures. Lors d'un arrêt
brutal ou d'une collision, les objets
non arrimés peuvent blesser les
occupants ou endommager le
chargement ou le véhicule.
Toujours ranger le cric et les outils
dans leur compartiment de range‐ ment respectif et les attacher.
Une roue endommagée rangée
dans le coffre doit toujours être
correctement fixée.
Roue de secours avec pneu à
sens de roulement imposé
En cas de roues montées dans le
sens contraire de la marche, respec‐
ter ce qui suit :
● La tenue de route peut être alté‐ rée. Faire remplacer ou réparer lepneu défectueux dès que
possible et le poser à la place de
la roue de secours.
● Par temps de pluie et neige, conduire extrêmement prudem‐
ment.

Soins du véhicule293Démarrage par câbles
auxiliaires
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.
Ne jamais démarrer à l'aide d'un char‐
geur rapide.9 Attention
Le démarrage avec des câbles
auxiliaires de démarrage doit être
effectué avec la plus grande
prudence. Tout non-respect des instructions suivantes peut entraî‐
ner des accidents ou des dégâts
par explosion des batteries, ainsi
que des dommages aux circuits électriques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact
direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie du
véhicule.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée du véhicule avant de
raccorder les câbles de démar‐
rage.
● Pour travailler à proximité de la batterie du véhicule, porter des
lunettes et des vêtements de
protection.
● Utiliser une batterie de démar‐ rage de véhicule de même
tension (12 V). Sa capacité (Ah)
ne peut pas être trop inférieure à
celle de la batterie déchargée.
● Utiliser des câbles auxiliaires de démarrage avec pinces-crocodi‐
les isolées et présentant une
section d'au moins 16 mm 2
et de
25 mm 2
pour les moteurs diesel.
● Ne pas débrancher la batterie de
véhicule déchargée du réseau de bord.
● Arrêter les appareils électriques non indispensables.
● Pendant toute l'opération, ne pas
se pencher sur la batterie du
véhicule.
● Veiller à ce que les pinces-croco‐
diles des câbles auxiliaires de
démarrage ne se touchent pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage àl'aide des câbles auxiliaires.
● Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en
position P.

294Soins du véhicule
Ouvrir les capuchons de protection
de borne positive des deux batteries de véhicule.
Séquence de raccordement des
câbles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage du véhicule.
2. Raccorder l'autre extrémité du câble rouge à la borne positive de
la batterie du véhicule déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage du véhicule.
4. Brancher l'autre extrémité du câble noir au point de masse de
votre véhicule dans le comparti‐
ment moteur.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des
pièces en mouvement dans le
compartiment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de cinq minutes, démar‐ rer l'autre moteur. Les tentatives
de démarrages ne doivent pas
dépasser 15 secondes avec un
intervalle de 1 minute entre elles.
3. Faire tourner les deux moteurs pendant environ 3 minutes au
ralenti avec les câbles branchés.4. Allumer les consommateurs élec‐ triques (par exemple phares,
lunette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.

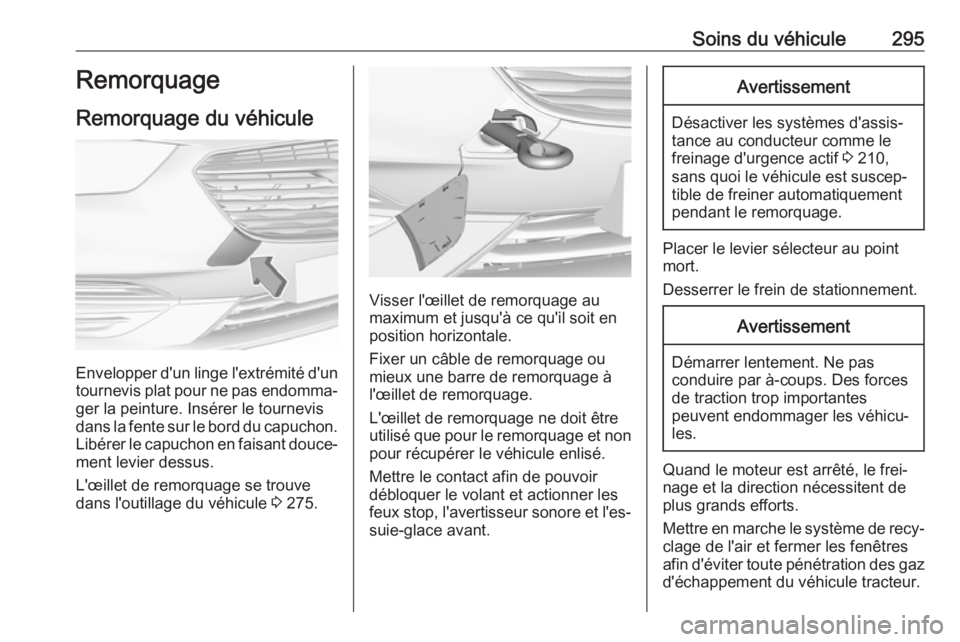

Soins du véhicule295Remorquage
Remorquage du véhicule
Envelopper d'un linge l'extrémité d'un
tournevis plat pour ne pas endomma‐
ger la peinture. Insérer le tournevis
dans la fente sur le bord du capuchon. Libérer le capuchon en faisant douce‐ ment levier dessus.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 275.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir
débloquer le volant et actionner les
feux stop, l'avertisseur sonore et l'es‐ suie-glace avant.
Avertissement
Désactiver les systèmes d'assis‐
tance au conducteur comme le freinage d'urgence actif 3 210,
sans quoi le véhicule est suscep‐ tible de freiner automatiquement
pendant le remorquage.
Placer le levier sélecteur au point
mort.
Desserrer le frein de stationnement.
Avertissement
Démarrer lentement. Ne pas conduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de recy‐ clage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz
d'échappement du véhicule tracteur.

296Soins du véhiculeVéhicules avec boîte manuelle et
transmission intégrale : Si le véhicule est remorqué avec les quatre roues
au sol, il n'y a pas de limitations
techniques au niveau de la vitesse et de la distance. Si un seul des essieux
est soulevé, la vitesse maximale est
de 50 km/h. Il n'y a pas de limitation de distance.
Véhicules avec boîte automatique et
transmission intégrale : Le véhicule
doit être remorqué dans le sens de la marche. Si le véhicule est remorqué
avec les quatre roues au sol, il ne faut pas dépasser la vitesse de 50 km/h et
la distance de 50 km. Si l'essieu avant
est soulevé, la vitesse maximale est
de 50 km/h. Il n'y a pas de limitation
de distance.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Introduire le capuchon avec le bord
extérieur dans la rainure et fixer le
capuchon en poussant.Remorquage d'un autre
véhicule
Envelopper d'un linge l'extrémité d'un
tournevis plat pour ne pas endomma‐
ger la peinture. Insérer le tournevis
dans la fente sur le bord du capuchon. Libérer le capuchon en faisant douce‐ ment levier dessus.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 275.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
L'anneau d'arrimage situé à l'arrière
sous le véhicule ne doit en aucun cas
être utilisé comme œillet de remor‐
quage.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être utilisé que pour le remorquage et non
pour récupérer un véhicule enlisé.

Soins du véhicule297Avertissement
Démarrer lentement. Ne pasconduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Introduire le capuchon avec le bord
supérieur dans la rainure et fixer le
capuchon en poussant.
Soins extérieurs et
intérieurs
Entretien extérieur Serrures
Les serrures sont lubrifiées en usine
en utilisant une graisse pour barillets
de haute qualité. N'utiliser un produit
dégivrant que si ceci est absolument
nécessaire car son effet dégraissant
entrave le fonctionnement des serru‐
res. Après avoir utilisé un produit
dégivrant, faire regraisser les barillets
par un atelier.
Lavage La peinture du véhicule est soumise
à des agressions extérieures. Il
convient dès lors de laver et de lustrer
la voiture régulièrement. Préférer un
programme avec application d'une
couche de cire protectrice en cas d'utilisation d'une station de lavage
automatique.Éliminer immédiatement les fientes,
les insectes morts, les résines, le
pollen, etc. car ils contiennent des
composants corrosifs qui peuvent
endommager la peinture.
En cas de passage à la station de
lavage, suivre les instructions du
fabricant. Les essuie-glaces avant et arrière doivent être arrêtés. Enlever
l'antenne et les accessoires externes
tels que galerie de toit, etc.
En cas de lavage à la main, rincer
abondamment les parties intérieures
des passages de roue.
Nettoyer à fond les rebords et replis
intérieurs des portes, le capot ainsi
que les parties de la carrosserie qu'ils recouvrent.
Nettoyer les moulures en métal bril‐
lant avec une solution de nettoyage
homologuée pour l'aluminium afin
d’éviter tout dommage.

298Soins du véhiculeAvertissement
Toujours utiliser un produit de
nettoyage dont le pH est compris
entre quatre et neuf.
Ne pas utiliser de produits de
nettoyage sur des surfaces
brûlantes.
Ne pas nettoyer le compartiment
moteur avec un jet de vapeur ou
haute pression.
Rincer abondamment le véhicule et
l'essuyer à la peau de chamois.
Rincer la peau de chamois. Utiliser
des peaux de chamois différentes
pour les surfaces peintes et pour les
surfaces vitrées : des résidus de cire
sur les vitres altèrent la vision.
Faire graisser les charnières de
toutes les portes par un atelier.
Ne pas éliminer les taches de
goudron avec des objets durs. Utiliser
un spray éliminant le goudron sur les
surfaces peintes.
Éclairage extérieur
Les lentilles des phares et des autreslampes sont en plastique. Ne pas utili‐
ser de produits abrasifs ou corrosifs
ni de grattoirs et ne pas effectuer de
nettoyage à sec.
Polissage et lustrage Lustrer le véhicule régulièrement (au
plus tard lorsque l'eau ne perle plus).
Sinon la peinture se dessèche.
Un polissage n'est rendu nécessaire
que lorsque la peinture est souillée
par des substances solides ou a pris
un aspect mat et perdu son éclat.
Le produit autopolish aux silicones
forme aussitôt un film protecteur,
dispensant ainsi du lustrage.
Les parties de la carrosserie en plas‐
tique ne doivent pas être traités avec
des produits de lustrage ou de polis‐
sage.
Vitres et balais d'essuie-glaces
avant
Arrêter l'essuie-glace avant d'interve‐ nir dans leurs zones.Nettoyer à l'aide d'un chiffon doux
non pelucheux ou d'une peau de
chamois avec du produit de
nettoyage pour vitres et du produit
d'élimination des insectes.
Lors du nettoyage de la vitre arrière
depuis l'intérieur, toujours passer le
chiffon parallèlement à l'élément de
chauffage pour éviter tout dommage.
Utiliser un grattoir à arêtes vives pour
éliminer le givre (la glace) de façon
mécanique. Appuyer le grattoir
fermement sur la vitre afin que la
crasse ne puisse pas passer en
dessous et rayer ainsi la vitre.
Nettoyer les balais d'essuie-glaces
gras avec un chiffon doux et un
produit de nettoyage pour vitres.
Retirer les résidus de saleté des
balais d'essuie-glaces salis à l'aide
d'un chiffon doux et d'un nettoyant
pour vitres. S'assurer également de
bien retirer tous les résidus de cire,
insectes et autres de la vitre.
Les résidus de glace, la pollution et
les balayages répétés sur des vitres
sèches peuvent endommager, voire
casser les balais d'essuie-glace.
