Sõiduki hooldamine239
Kui jahutussüsteem on külm, peab
jahutusvedeliku tase ulatuma üle täitmisjoone märgi. Kui
jahutusvedeliku tase on madal, tuleb
seda lisada.
Sõltuvalt mootorist võib
jahutusvedeliku paak olla erinevalt
paigutatud.9 Hoiatus
Enne korgi avamist tuleb lasta
mootoril jahtuda. Avada kork
ettevaatlikult, lastes ülerõhul
aeglaselt langeda.
Lisamiseks kasutage 1:1 vahekorras
segu jahutusvedeliku kontsentraadist
ja puhtast kraaniveest. Kui
jahutusvedeliku kontsentraati ei ole
käepärast, kasutada puhast
kraanivett. Paigaldada korralikult
kate. Lasta hooldustöökojas
kontrollida jahutusvedeliku
konsentratsiooni ja kõrvaldada
jahutusvedeliku kao põhjus.
Pesuri vedelik
Täita puhta veega, mis on segatud
õiges vahekorras sobiva pesuri
vedelikuga, mis sisaldab antifriisi.
Ettevaatust
Madalal temperatuuril või järsul
temperatuuri langusel pakub
kaitset ainult piisava
antifriisisisaldusega pesuvedelik.
Klaasipesuvedelik 3 284.

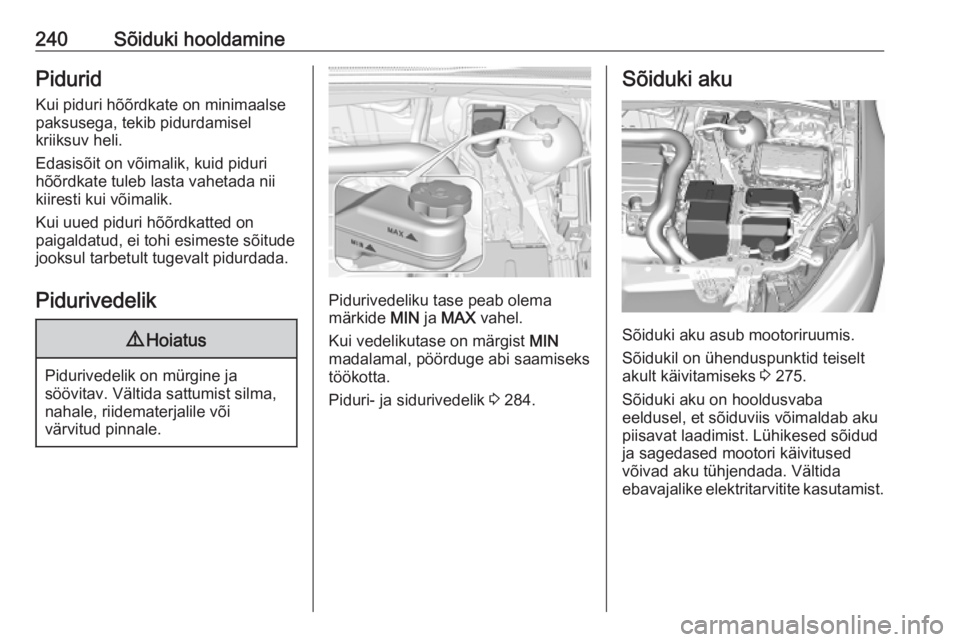

240Sõiduki hooldaminePiduridKui piduri hõõrdkate on minimaalse
paksusega, tekib pidurdamisel
kriiksuv heli.
Edasisõit on võimalik, kuid piduri hõõrdkate tuleb lasta vahetada nii
kiiresti kui võimalik.
Kui uued piduri hõõrdkatted on
paigaldatud, ei tohi esimeste sõitude
jooksul tarbetult tugevalt pidurdada.
Pidurivedelik9 Hoiatus
Pidurivedelik on mürgine ja
söövitav. Vältida sattumist silma,
nahale, riidematerjalile või
värvitud pinnale.
Pidurivedeliku tase peab olema
märkide MIN ja MAX vahel.
Kui vedelikutase on märgist MIN
madalamal, pöörduge abi saamiseks
töökotta.
Piduri- ja sidurivedelik 3 284.
Sõiduki aku
Sõiduki aku asub mootoriruumis.
Sõidukil on ühenduspunktid teiselt
akult käivitamiseks 3 275.
Sõiduki aku on hooldusvaba
eeldusel, et sõiduviis võimaldab aku piisavat laadimist. Lühikesed sõidudja sagedased mootori käivitused
võivad aku tühjendada. Vältida
ebavajalike elektritarvitite kasutamist.

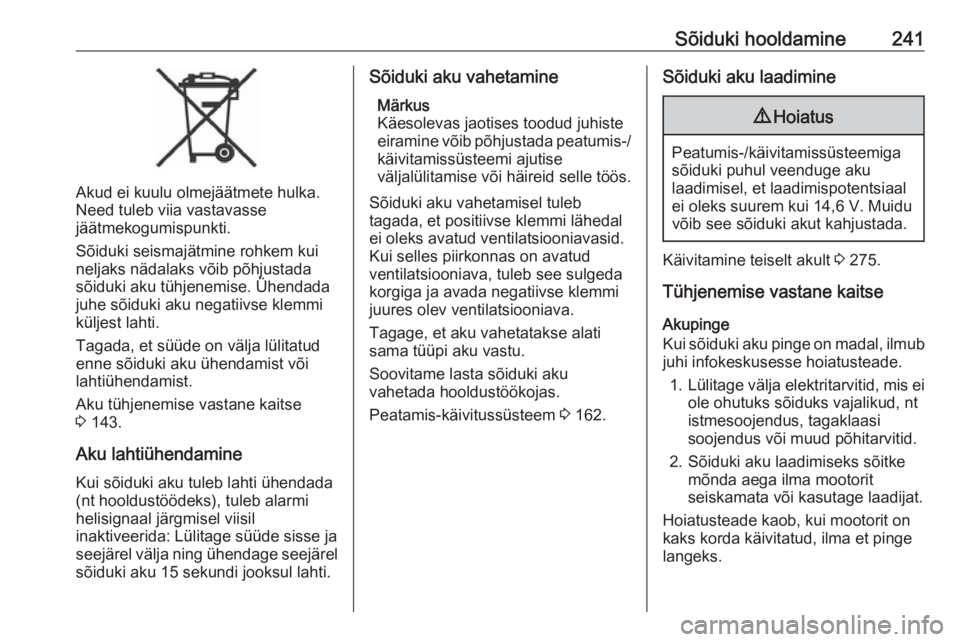

Sõiduki hooldamine241
Akud ei kuulu olmejäätmete hulka.
Need tuleb viia vastavasse
jäätmekogumispunkti.
Sõiduki seismajätmine rohkem kui neljaks nädalaks võib põhjustada
sõiduki aku tühjenemise. Ühendada
juhe sõiduki aku negatiivse klemmi
küljest lahti.
Tagada, et süüde on välja lülitatud
enne sõiduki aku ühendamist või
lahtiühendamist.
Aku tühjenemise vastane kaitse
3 143.
Aku lahtiühendamine Kui sõiduki aku tuleb lahti ühendada
(nt hooldustöödeks), tuleb alarmi
helisignaal järgmisel viisil
inaktiveerida: Lülitage süüde sisse ja
seejärel välja ning ühendage seejärel sõiduki aku 15 sekundi jooksul lahti.
Sõiduki aku vahetamine
Märkus
Käesolevas jaotises toodud juhiste eiramine võib põhjustada peatumis-/
käivitamissüsteemi ajutise
väljalülitamise või häireid selle töös.
Sõiduki aku vahetamisel tuleb
tagada, et positiivse klemmi lähedal
ei oleks avatud ventilatsiooniavasid.
Kui selles piirkonnas on avatud
ventilatsiooniava, tuleb see sulgeda
korgiga ja avada negatiivse klemmi
juures olev ventilatsiooniava.
Tagage, et aku vahetatakse alati
sama tüüpi aku vastu.
Soovitame lasta sõiduki aku
vahetada hooldustöökojas.
Peatamis-käivitussüsteem 3 162.Sõiduki aku laadimine9 Hoiatus
Peatumis-/käivitamissüsteemiga
sõiduki puhul veenduge aku
laadimisel, et laadimispotentsiaal
ei oleks suurem kui 14,6 V. Muidu
võib see sõiduki akut kahjustada.
Käivitamine teiselt akult 3 275.
Tühjenemise vastane kaitse Akupinge
Kui sõiduki aku pinge on madal, ilmub
juhi infokeskusesse hoiatusteade.
1. Lülitage välja elektritarvitid, mis ei
ole ohutuks sõiduks vajalikud, nt
istmesoojendus, tagaklaasi
soojendus või muud põhitarvitid.
2. Sõiduki aku laadimiseks sõitke mõnda aega ilma mootorit
seiskamata või kasutage laadijat.
Hoiatusteade kaob, kui mootorit on
kaks korda käivitatud, ilma et pinge
langeks.

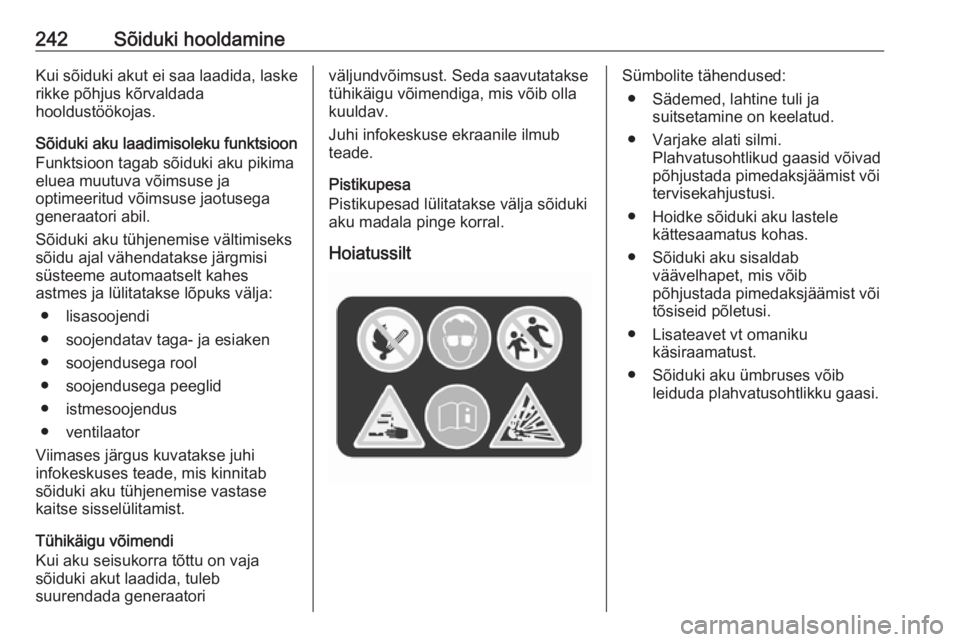

242Sõiduki hooldamineKui sõiduki akut ei saa laadida, laske
rikke põhjus kõrvaldada
hooldustöökojas.
Sõiduki aku laadimisoleku funktsioon
Funktsioon tagab sõiduki aku pikima
eluea muutuva võimsuse ja
optimeeritud võimsuse jaotusega
generaatori abil.
Sõiduki aku tühjenemise vältimiseks
sõidu ajal vähendatakse järgmisi
süsteeme automaatselt kahes
astmes ja lülitatakse lõpuks välja:
● lisasoojendi
● soojendatav taga- ja esiaken ● soojendusega rool
● soojendusega peeglid
● istmesoojendus
● ventilaator
Viimases järgus kuvatakse juhi
infokeskuses teade, mis kinnitab
sõiduki aku tühjenemise vastase
kaitse sisselülitamist.
Tühikäigu võimendi
Kui aku seisukorra tõttu on vaja
sõiduki akut laadida, tuleb
suurendada generaatoriväljundvõimsust. Seda saavutatakse
tühikäigu võimendiga, mis võib olla
kuuldav.
Juhi infokeskuse ekraanile ilmub teade.
Pistikupesa
Pistikupesad lülitatakse välja sõiduki
aku madala pinge korral.
HoiatussiltSümbolite tähendused: ● Sädemed, lahtine tuli ja suitsetamine on keelatud.
● Varjake alati silmi. Plahvatusohtlikud gaasid võivadpõhjustada pimedaksjäämist või
tervisekahjustusi.
● Hoidke sõiduki aku lastele kättesaamatus kohas.
● Sõiduki aku sisaldab väävelhapet, mis võib
põhjustada pimedaksjäämist või
tõsiseid põletusi.
● Lisateavet vt omaniku käsiraamatust.
● Sõiduki aku ümbruses võib leiduda plahvatusohtlikku gaasi.

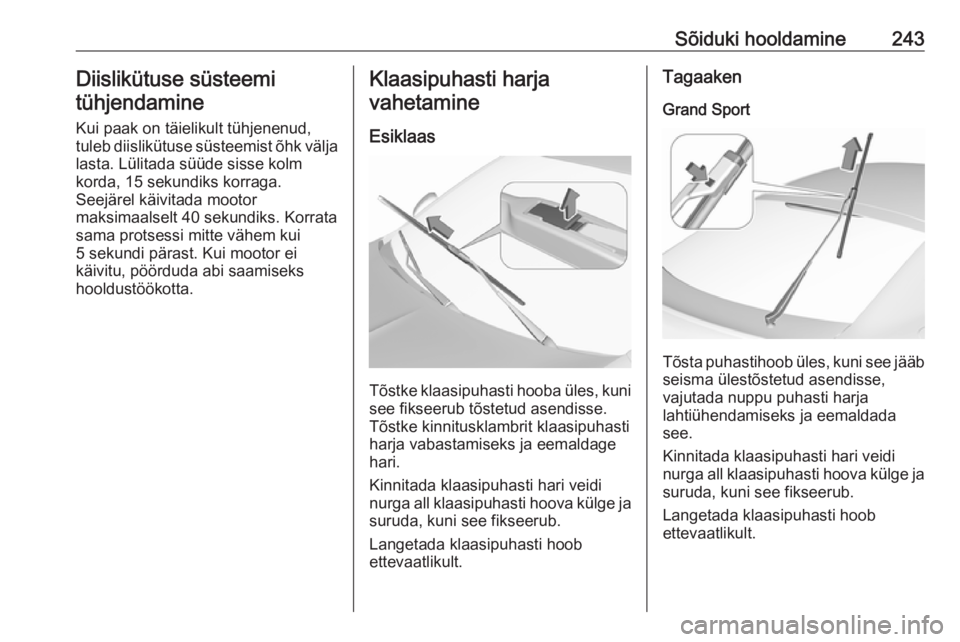

Sõiduki hooldamine243Diislikütuse süsteemitühjendamine
Kui paak on täielikult tühjenenud,
tuleb diislikütuse süsteemist õhk välja
lasta. Lülitada süüde sisse kolm
korda, 15 sekundiks korraga.
Seejärel käivitada mootor
maksimaalselt 40 sekundiks. Korrata
sama protsessi mitte vähem kui
5 sekundi pärast. Kui mootor ei
käivitu, pöörduda abi saamiseks hooldustöökotta.Klaasipuhasti harja
vahetamine
Esiklaas
Tõstke klaasipuhasti hooba üles, kuni
see fikseerub tõstetud asendisse.
Tõstke kinnitusklambrit klaasipuhasti
harja vabastamiseks ja eemaldage
hari.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.
Tagaaken
Grand Sport
Tõsta puhastihoob üles, kuni see jääb
seisma ülestõstetud asendisse,
vajutada nuppu puhasti harja
lahtiühendamiseks ja eemaldada
see.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.

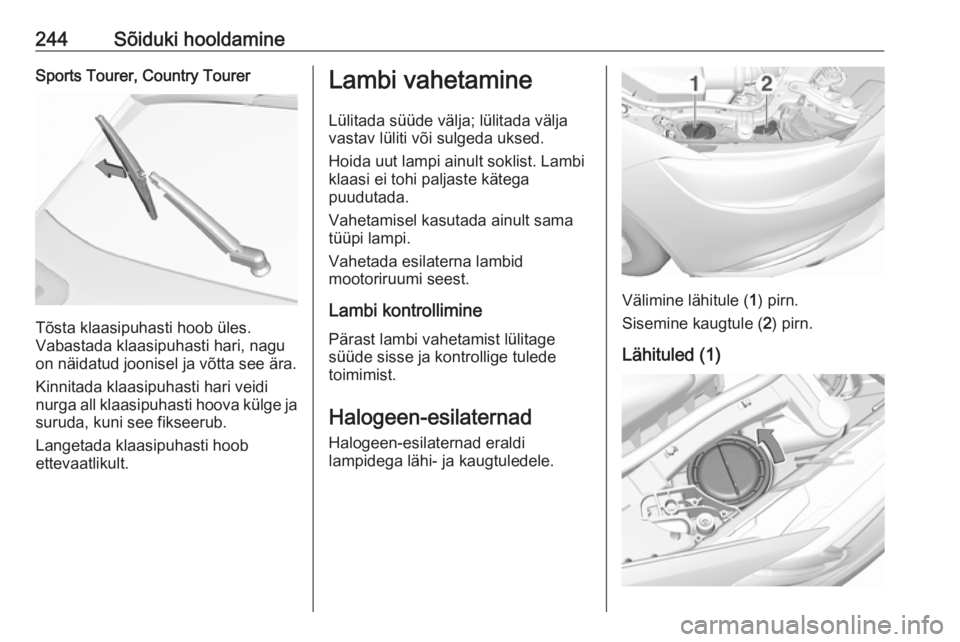

244Sõiduki hooldamineSports Tourer, Country Tourer
Tõsta klaasipuhasti hoob üles.
Vabastada klaasipuhasti hari, nagu
on näidatud joonisel ja võtta see ära.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.
Lambi vahetamine
Lülitada süüde välja; lülitada välja
vastav lüliti või sulgeda uksed.
Hoida uut lampi ainult soklist. Lambi
klaasi ei tohi paljaste kätega
puudutada.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Vahetada esilaterna lambid
mootoriruumi seest.
Lambi kontrollimine
Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.
Halogeen-esilaternad
Halogeen-esilaternad eraldi
lampidega lähi- ja kaugtuledele.
Välimine lähitule ( 1) pirn.
Sisemine kaugtule ( 2) pirn.
Lähituled (1)

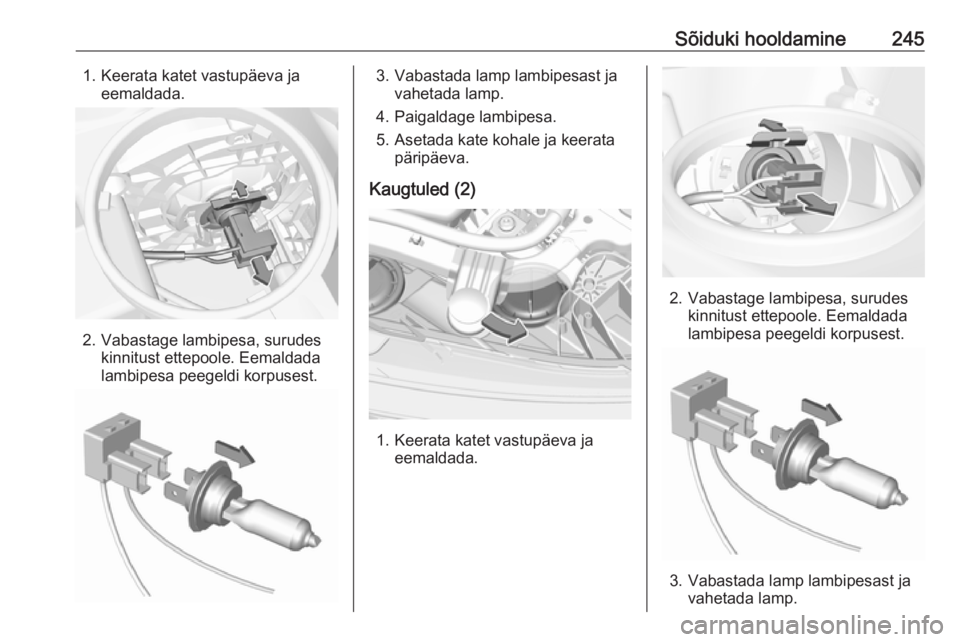

Sõiduki hooldamine2451. Keerata katet vastupäeva jaeemaldada.
2. Vabastage lambipesa, surudeskinnitust ettepoole. Eemaldada
lambipesa peegeldi korpusest.
3. Vabastada lamp lambipesast ja vahetada lamp.
4. Paigaldage lambipesa.
5. Asetada kate kohale ja keerata päripäeva.
Kaugtuled (2)
1. Keerata katet vastupäeva ja eemaldada.
2. Vabastage lambipesa, surudeskinnitust ettepoole. Eemaldada
lambipesa peegeldi korpusest.
3. Vabastada lamp lambipesast ja vahetada lamp.

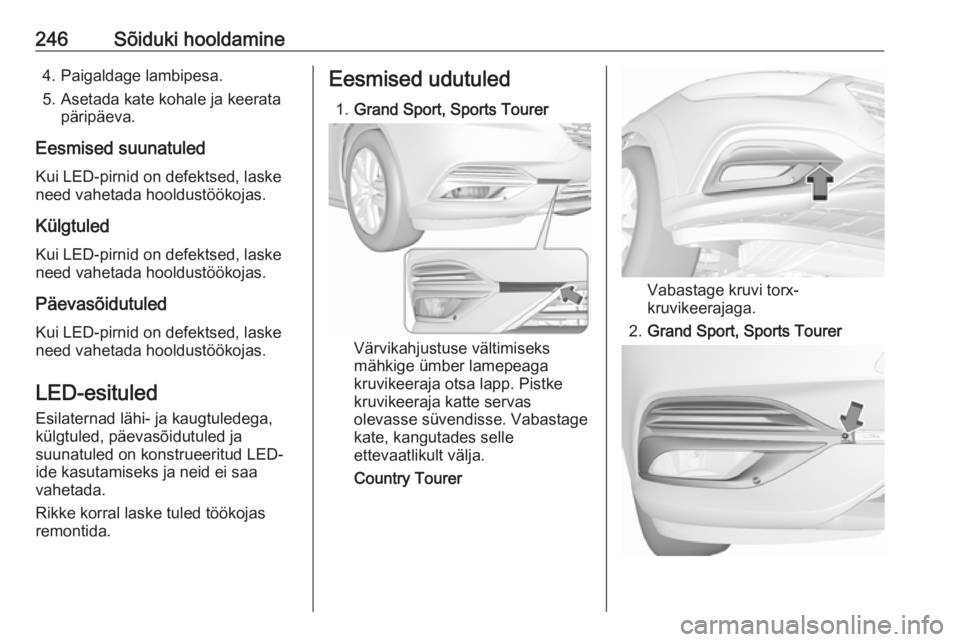

246Sõiduki hooldamine4. Paigaldage lambipesa.
5. Asetada kate kohale ja keerata päripäeva.
Eesmised suunatuled Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
KülgtuledKui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
Päevasõidutuled
Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
LED-esituled Esilaternad lähi- ja kaugtuledega,
külgtuled, päevasõidutuled ja
suunatuled on konstrueeritud LED-
ide kasutamiseks ja neid ei saa
vahetada.
Rikke korral laske tuled töökojas
remontida.Eesmised udutuled
1. Grand Sport, Sports Tourer
Värvikahjustuse vältimiseks
mähkige ümber lamepeaga
kruvikeeraja otsa lapp. Pistke
kruvikeeraja katte servas
olevasse süvendisse. Vabastage
kate, kangutades selle ettevaatlikult välja.
Country Tourer
Vabastage kruvi torx-
kruvikeerajaga.
2. Grand Sport, Sports Tourer

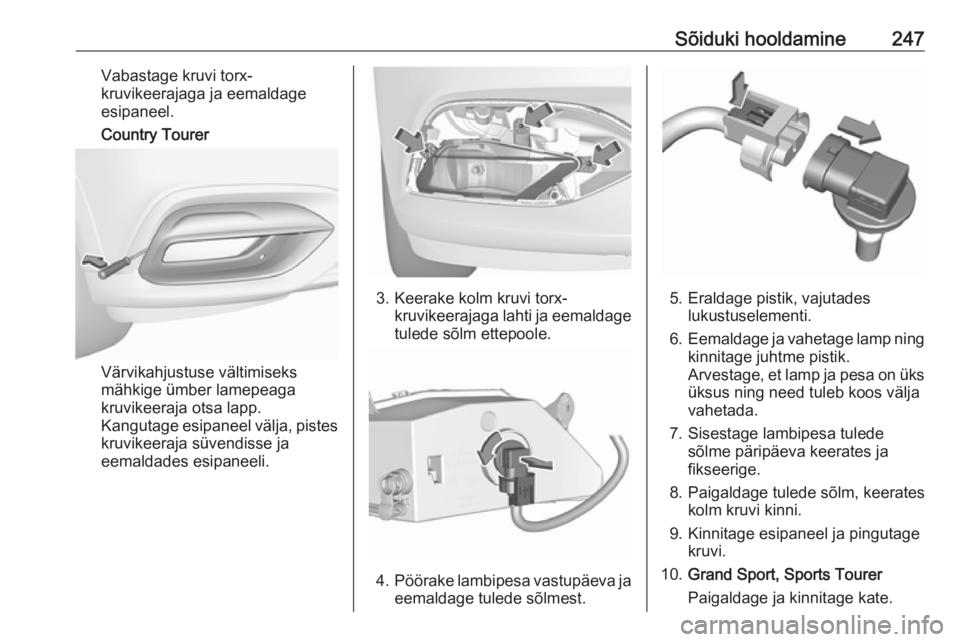

Sõiduki hooldamine247Vabastage kruvi torx-
kruvikeerajaga ja eemaldage
esipaneel.
Country Tourer
Värvikahjustuse vältimiseks
mähkige ümber lamepeaga
kruvikeeraja otsa lapp.
Kangutage esipaneel välja, pistes
kruvikeeraja süvendisse ja
eemaldades esipaneeli.
3. Keerake kolm kruvi torx- kruvikeerajaga lahti ja eemaldagetulede sõlm ettepoole.
4. Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.
5. Eraldage pistik, vajutades lukustuselementi.
6. Eemaldage ja vahetage lamp ning
kinnitage juhtme pistik. Arvestage, et lamp ja pesa on üks üksus ning need tuleb koos välja
vahetada.
7. Sisestage lambipesa tulede sõlme päripäeva keerates ja
fikseerige.
8. Paigaldage tulede sõlm, keerates kolm kruvi kinni.
9. Kinnitage esipaneel ja pingutage kruvi.
10. Grand Sport, Sports Tourer
Paigaldage ja kinnitage kate.

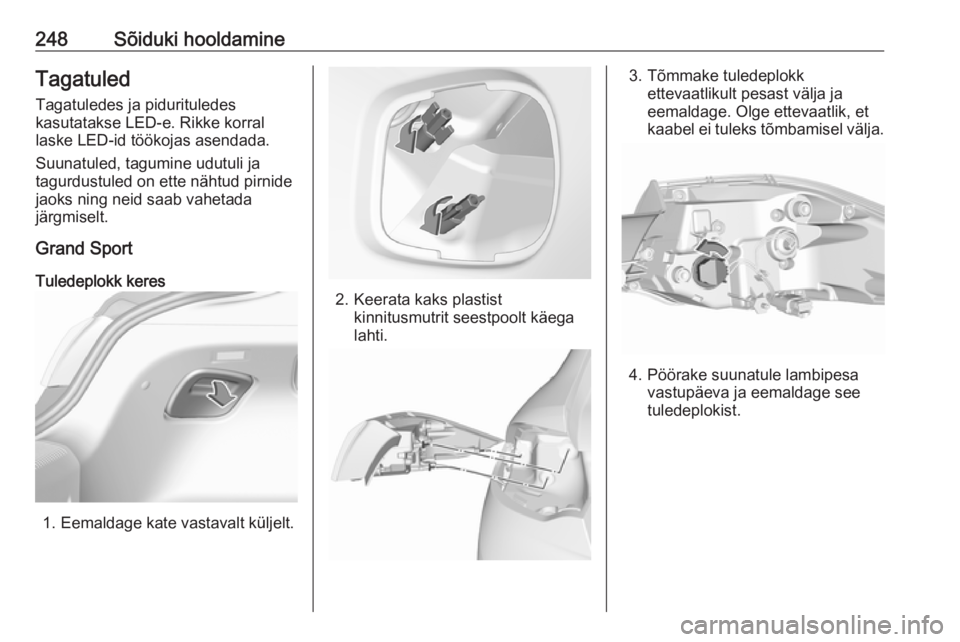

248Sõiduki hooldamineTagatuledTagatuledes ja pidurituledes
kasutatakse LED-e. Rikke korral
laske LED-id töökojas asendada.
Suunatuled, tagumine udutuli ja
tagurdustuled on ette nähtud pirnide
jaoks ning neid saab vahetada
järgmiselt.
Grand Sport
Tuledeplokk keres
1. Eemaldage kate vastavalt küljelt.
2. Keerata kaks plastist kinnitusmutrit seestpoolt käega
lahti.
3. Tõmmake tuledeplokk ettevaatlikult pesast välja ja
eemaldage. Olge ettevaatlik, et
kaabel ei tuleks tõmbamisel välja.
4. Pöörake suunatule lambipesa vastupäeva ja eemaldage see
tuledeplokist.
