Page 55 of 325

Sedeži in varnostni sistemi53Stranski rob
Širino naslonjala prilagodite svojim
potrebam.
Če želite zmanjšati širino, pritisnite e.
Če želite povečati širino, pritisnite d.
Funkcija pomnenja električno
nastavljivih sedežev in zunanjih
vzvratnih ogledal
Shranite lahko dve različni nastavitvi
voznikovega sedeža in zunanjih
ogledal.
Pomnilnik nastavitev 3 26.
Osebne nastavitve vozila 3 127.
Shranjevanje položaja sedeža
● Nastavite voznikov sedež in nato
zunanji ogledali v želene
položaje.
● Hkrati pritisnite MEM in 1 ali 2 ter
ju držite, dokler ne zaslišite piska.
Izbira shranjenih položajev
Pridržite gumba 1 ali 2, dokler sedež
in zunanjega ogledala ne dosežejo
shranjenega položaja. Če med
premikanjem sedeža spustite gumb,
se obnovitev prekliče.
Samodejni priklic shranjenih
položajev
Vozniku (1 ali 2) so dodeljeni
pomnilniški položaji z ustreznim
ključem, samodejno pa so priklicani
ob vklopu kontakta. Poleg tega je na
voznikovem informacijskem zaslonu
prikazano sporočilo, ki navaja številko
voznika, ki jo določa uporabljeni ključ. Če z istim ključem vklopite kontakt
več kot trikrat zaporedoma, se
sporočilo ne bo ponovno prikazalo,
dokler ne uporabite drugega ključa.
Za prekinitev vzpostavljanja teh
položajev pritisnite eno od
pomnilniških tipk, tipk električnih
ogledal ali tipk električno pomičnega
sedeža.
Predpogoj za to je, da sta možnosti
Voznikove osebne nastavitve in
Samodejna nastavitev vklopljeni v
osebnih nastavitvah informacijskega prikazovalnika.
To funkcijo lahko vključite ali izključite
v osebnih nastavitvah vozila.
Izberite ustrezno nastavitev v meniju
Vozilo na informacijskem
prikazovalniku.
Informacijski zaslon 3 121.
Page 113 of 325

Instrumenti in upravni elementi111Če kontrolna lučka po nekaj
sekundah ne ugasne ali zasveti med
vožnjo, gre za motnjo v ABS sistemu.
Zavorni sistem še vedno deluje,
vendar brez ABS regulacije.
Sistem proti blokiranju koles 3 176.
Prestavljanje
R ali S s številko višje oziroma nižje
prestave se prikaže, ko je
priporočeno prestaviti v višjo/nižjo
prestavo zaradi varčevanja z
gorivom.
Sledilna razdalja
E označuje nastavitev občutljivosti
opozarjanja opozorila za trk spredaj v obliki obarvanih črtic razdalje.
Opozorilo za trk spredaj 3 196.
Pomočnik za ohranjanje
voznega pasu
a sveti zeleno ali rumeno oziroma
utripa rumeno.Sveti zeleno
Sistem je vklopljen in pripravljen na
delovanje.
Sveti rumeno
Če se sistem približa oznaki voznega
pasu, ne da bi bil pri tem vklopljen
smernik za to smer.
Utripa rumeno
Sistem zazna bistveno odstopanje od
smeri voznega pasu.
Pomočnik za ohranjanje voznega pasu 3 224.
Elektronski stabilnostni
nadzor izklopljen
t sveti rumeno.
Sistem tedaj ne deluje.
Elektronski stabilnostni nadzor in sistem protizdrsavanju koles
b sveti ali utripa rumeno.Sveti
V sistemu je napaka. Vožnjo lahkonadaljujete. Stabilnost vozila se
utegne zaradi slabših razmer na
vozišču poslabšati.
Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.
Utripa Sistem je vklopljen in dejaven.
Utegne se zmanjšati navor motorja;
priti utegne tudi do rahlega
samodejnega zaviranja vozila.
Elektronski stabilnostni nadzor
3 181.
Sistem proti zdrsu pogonskih koles
3 180.
Traction Control sistem izklopljen
k sveti rumeno.
Sistem tedaj ne deluje.
Temperatura hladilnetekočine motorja
W sveti rdeče.
Page 151 of 325

Ogrevanje, prezračevanje, hlajenje149možen je ročni vklop v meniju
nastavitev klimatske naprave.
Pritisnite CLIMATE , da odprete meni,
nato pa sledite gumbom na dotik.
Meni za nastavitev klimatske naprave lahko prikažete tudi z gumbom g na
informacijskem prikazovalniku 3 121.
Spremembe nastavitev upravnih
elementov se na
informacijskem prikazovalniku
prikažejo v obliki pojavnih sporočil.
Samodejni režim AUTOOsnovne nastavitve za samodejni
nadzor in največje udobje:
● Pritisnite AUTO, da vklopite
samodejno uravnavanje
porazdelitve zraka in hitrosti
ventilatorja.
● Odprite vse prezračevalne šobe, da omogočite optimalno
porazdelitev zraka v
samodejnem načinu.
● Za optimalno hlajenje in sušenje stekel mora biti v meniju
nastavitev klimatske naprave
nastavljeno hlajenje. Pritisnite Climate , da odprete meni, nato
pa z gumbi na dotik vklopite
klimatsko napravo A/C.
● Nastavite temperaturo za voznikovo in sovoznikovo stran
ločeno z levim in desnim vrtljivim gumbom. Priporočamo
temperaturo 22 °C. Temperatura
se za trenutek prikaže na zaslonu
ob vrtljivih gumbih v meniju za
nastavitev klimatske naprave.
● Način notranjega kroženja zraka n mora biti izklopljen. Če je
izklopljena, lučka LED v gumbu
ne sveti.Ročne nastavitve
Nastavitve klimatske naprave lahko
spreminjate s tipkami in vrtljivimi
gumbi, kot je opisano spodaj.
Sprememba nastavitve izključi
samodejni režim.
Hitrost ventilatorja ( )
Hitrost ventilatorja povečate z
zgornjim gumbom (, zmanjšate pa s
spodnjim ). Hitrost ventilatorja se
prikaže kot pojavno okno na
informacijskem zaslonu. Hitrost
ventilatorja lahko spremenite tudi z
Page 169 of 325

Vožnja in rokovanje167Vozila z bencinskim motorjem
Za zagon postopka čiščenja
nadaljujte z vožnjo; število vrtljajev
motorja naj pri tem ne pade pod
2500 vrtljajev/min. Po potrebi
preklopite v nižjo prestavo.
Vozite dinamično pri različnem številu
vrtljajev motorja. Za zmanjševanje
hitrosti uporabite motorno zavoro, če
je mogoče.
Še naprej vozite, dokler se postopek
samodejnega čiščenja ne zaključi in
sporočilo na zaslonu ne izgine.Vozila z dizelskim motorjem
Za zagon postopka čiščenja
nadaljujte z vožnjo; število vrtljajev
motorja naj pri tem ne pade pod
2000 vrt/min, idealno in stalno je okoli
2500 vrt/min. Po potrebi preklopite v
nižjo prestavo.
Še naprej vozite, dokler se postopek
samodejnega čiščenja ne zaključi in
sporočilo na zaslonu ne izgine.Postopka čiščenja ni mogoče
izvesti
Če čiščenje trenutno ni mogoče,
zasveti kontrolna lučka Z in na
voznikovem informacijskem zaslonu se prikaže opozorilo. Utegne se
zmanjšati moč motorja. Nemudoma
poiščite servisno delavnico.
Katalizator
Katalizator zmanjša delež škodljivih
sestavin v izpušnih plinih.Svarilo
Uporaba ostalih gradacij goriv, ki
niso podana na straneh 3 227,
3 293 utegne poškodovati
katalizator.
Če zaide v katalizator nezgorelo
gorivo, lahko povzroči pregretje in nepopravljivo okvaro katalizatorja. Zato se izogibajte nepotrebnemu
dolgemu aktiviranju zaganjača,
vožnji "do zadnje kaplje goriva" in
zaganjanju motorja s porivanjem ali vleko.
V primerih neenakomernega tekahladnega motorja, občutno
zmanjšane zmogljivosti motorja ali
drugih nenavadnih motenj
nemudoma poiščite servisno
delavnico. V nujnih primerih lahko za
kratek čas nadaljujete s počasno
vožnjo na nizkem številu vrtljajev
motorja.
AdBlue Splošne informacije
Selektivna katalitična redukcija
(BlueInjection) je tehnologija, ki
občutno znižuje vsebnost dušikovih
oksidov v emisiji izpušnih plinov. Pri
tem se v izpušni sistem vbrizgava
tekočina za izpušne pline dizelskih
motorjev (DEF). Amoniak, ki se
sprošča iz tekočine, reagira z
dušikovimi oksidi (NO x) v izpušnem
plinu, tako da nastaneta dušik in voda.
Oznaka te tekočine je AdBlue®
. To je
nestrupena, nevnetljiva tekočina brez
barve in vonja, sestavljena iz 32 %
sintetične sečne kisline in 68 % vode.
Page 176 of 325

174Vožnja in rokovanjeZaščita proti pregrevanjuV primeru pregrevanja menjalnika
zaradi visokih zunanjih temperatur ali
športnega sloga vožnje se utegneta
začasno zmanjšati navor in največje
število vrtljajev motorja.
Napaka
V primeru napake vozila se prikaže
opozorilo na voznikovem
informacijskem zaslonu.
Opozorila in obvestila o vozilu 3 126.
6-stopenjski avtomatski menjalnik:
elektronsko krmiljenje menjalnika
omogoča samo uporabo 4. prestave.
8-stopenjski avtomatski menjalnik:
elektronsko krmiljenje menjalnika
omogoča samo uporabo 3. prestave.
Menjalnik ne prestavlja več
samodejno.
Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.Prekinitev napajanja z
električnim tokom
Če je prišlo do prekinitve napajanja z
električnim tokom, izbirne ročice ni
mogoče premakniti iz položaja P.
Ključa ni možno izvleči iz kontaktne
ključavnice.
Če je akumulator vozila izpraznjen,
zaženite motor s premostitvenimi
kabli 3 276.
Če temu ni vzrok izpraznjen
akumulator vozila, sprostite izbirno ročico.
1. Zategnite ročno zavoro.2. Sprostite okrasno oblogo izbirne ročice na sredinski konzoli. Prst
potisnite v usnjeni žep ob izbirni
ročici ter previdno povlecite
oblogo, ker je nanjo pritrjen kabel.
Oblogo potisnite rahlo naprej, ker ima tečaj na zadnji strani. Odpeto
letev nagnite na levo, da
preprečite zategovanje kabla.
3. V odprtino ob izbirni ročici vstavite
majhno paličasto orodje (npr.
svinčnik ali izvijač). Paličasto
orodje potisnite naravnost
navzdol in izbirno ročico povlecite iz položaja P. Če jo boste znova
premaknili v ta položaj, se bo
znova zataknila. Vzrok prekinitve
Page 205 of 325

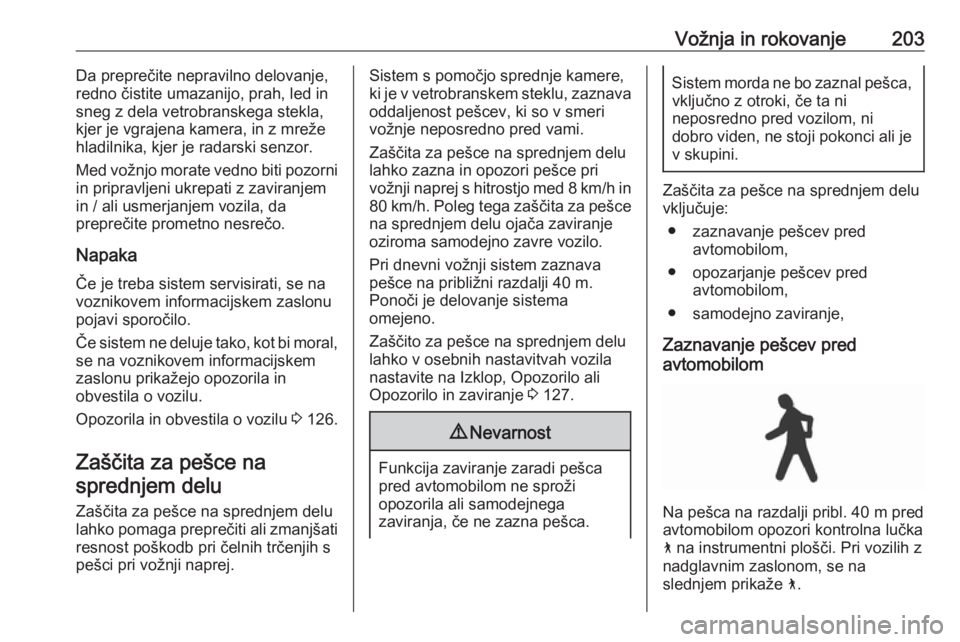

Vožnja in rokovanje203Da preprečite nepravilno delovanje,
redno čistite umazanijo, prah, led in
sneg z dela vetrobranskega stekla,
kjer je vgrajena kamera, in z mreže
hladilnika, kjer je radarski senzor.
Med vožnjo morate vedno biti pozorni
in pripravljeni ukrepati z zaviranjem
in / ali usmerjanjem vozila, da
preprečite prometno nesrečo.
Napaka
Če je treba sistem servisirati, se na
voznikovem informacijskem zaslonu
pojavi sporočilo.
Če sistem ne deluje tako, kot bi moral,
se na voznikovem informacijskem
zaslonu prikažejo opozorila in
obvestila o vozilu.
Opozorila in obvestila o vozilu 3 126.
Zaščita za pešce na sprednjem delu
Zaščita za pešce na sprednjem delu
lahko pomaga preprečiti ali zmanjšati
resnost poškodb pri čelnih trčenjih s
pešci pri vožnji naprej.Sistem s pomočjo sprednje kamere,
ki je v vetrobranskem steklu, zaznava oddaljenost pešcev, ki so v smeri
vožnje neposredno pred vami.
Zaščita za pešce na sprednjem delu lahko zazna in opozori pešce pri
vožnji naprej s hitrostjo med 8 km/h in
80 km/h. Poleg tega zaščita za pešce
na sprednjem delu ojača zaviranje
oziroma samodejno zavre vozilo.
Pri dnevni vožnji sistem zaznava
pešce na približni razdalji 40 m.
Ponoči je delovanje sistema
omejeno.
Zaščito za pešce na sprednjem delu
lahko v osebnih nastavitvah vozila
nastavite na Izklop, Opozorilo ali
Opozorilo in zaviranje 3 127.9 Nevarnost
Funkcija zaviranje zaradi pešca
pred avtomobilom ne sproži
opozorila ali samodejnega
zaviranja, če ne zazna pešca.
Sistem morda ne bo zaznal pešca, vključno z otroki, če ta ni
neposredno pred vozilom, ni
dobro viden, ne stoji pokonci ali je
v skupini.
Zaščita za pešce na sprednjem delu
vključuje:
● zaznavanje pešcev pred avtomobilom,
● opozarjanje pešcev pred avtomobilom,
● samodejno zaviranje,
Zaznavanje pešcev pred
avtomobilom
Na pešca na razdalji pribl. 40 m pred
avtomobilom opozori kontrolna lučka
7 na instrumentni plošči. Pri vozilih z
nadglavnim zaslonom, se na
slednjem prikaže 7.
Page 221 of 325

Vožnja in rokovanje219● Je prišlo do poškodbe vozila vzadnjem delu.
● So prisotne izjemne spremembe temperature.
Sporočila o napakah so prikazana
skupaj s simbolom 9 v zgornji vrstici
informacijskega prikazovalnika.
Opozorilo za zadnji prečni promet
Poleg vzvratne kamere 3 217
opozarja opozorilo za zadnji prečni
promet na prečni promet z leve ali
desne strani, ko vozite vzvratno. Ko je
zaznan prečni promet in je vključena
vzvratna kamera, se na
informacijskem prikazovalniku
prikaže opozorilni trikotnik s puščico
K , ki kaže smer prometa. Poleg tega
se predvajajo trije piski iz zvočnikov
na ustrezni strani.
Radarska tipala razdalje so
nameščena v zadnjem odbijaču.
9 Opozorilo
Opozorilo za zadnji prečni promet
ne nadomesti voznikovega vida. Upoštevajte, da se predmeti, ki so zunaj senzorjev, npr. pod
odbijačem ali pod vozilom, ne
prikažejo.
Pešci, otroci ali živali se ne
zaznajo.
Pri vzvratni vožnji se ne smete nikoli zanašati zgolj na
informacijski prikazovalnik, ne da
bi prej preverili območja za
vozilom in ostale okolice vozila.
Aktiviranje
Opozorilo na zadnji prečni promet se
samodejno vklopi skupaj z vzvratno
kamero, ko izberete vzvratno
prestavo.
Območja zaznavanja
Sistem senzorjev zajema območje
pribl. 20 m pod kotom 90° levo in
desno za vozilom. Opozorilo za zadnji
Page 233 of 325

Vožnja in rokovanje231Omejevalo za preprečevanje
dolivanja napačne vrste goriva
omogoča odpiranje polnilne odprtine
smo s točilno ročko ustrezno vrsto
goriva ali lijem za dolivanje goriva v
sili.
V sili uporabite gorivo iz ročke. Za
odpiranje pokrova odprtine za
dolivanje goriva morate uporabiti lijak.
Lij lahko pospravite v prtljažnik ali
sovoznikov predal.
Pristavite lijak v izravnanem položaju na odprtino za polnjenje goriva in ga
vstavite z rahlo silo.
Ko končate dolivanje, z lija obrišite
ostanke goriva in ga pospravite.
Priklop prikolice
Splošne informacije Tovarniško nameščena vlečna kljuka
se preklopi pod zadnji odbijač.
Priporočamo, da naknadno montažo
opreme za vleko opravijo v servisni
delavnici. V tem primeru je potrebno
izvesti spremembe na vozilu kot npr.
hlajenje in ostali dejavniki.
Uporabljajte le od Opla odobreno
opremo za vleko.
Da ne pride do poškodbe vozila,
električnih vrat prtljažnika ni možno
odpreti z daljinskim upravljalnikom,
če je na vozilo električno priklopljena
prikolica.
Funkcija zaznavanja pregorele
žarnice v zavorni luči prikolice ne
more zaznati delno pregorelih žarnic. Če so na primer v zavorni luči štiri
žarnice z močjo 5 W, funkcija zazna
pregorelo žarnico šele, ko preostane
samo ena ali pa nobena 5 W žarnica.
Vgradnja vlečne kljuke lahko prekrije odprtino za vlečno uho. V tem primeru uporabite snemljivo vlečno kljuko.Vozne lastnosti, nasveti za
vleko
Pred priključitvijo prikolice namastite kroglo vlečne kljuke. Pri uporabi
protinihajnega stabilizatorja krogle ne mastite, ker stabilizator deluje na
kroglo.
Če je priklopljena prikolica, ne vozite
hitreje od 80 km/h. Največja hitrost je
lahko 100 km/h, če je nameščen
blažilnik nihanja in dovoljenja bruto
teža prikolice ne presega dovoljene
obremenitve vozila.
Pri prikolicah s slabo stabilnostjo med vožnjo in bivalnih prikolicah
priporočamo uporabo blažilnika
nihanja.
Če prikolico prične zanašati, vozite
počasneje, ne obračajte volana in, če
je potrebno, močno zavirajte.
Pri vožnji po klancu navzdol izberite
tisto prestavo, s katero bi vozili
navzgor in tudi isto hitrost.
Prilagodite tlak v pnevmatikah na
predpisano vrednost za maksimalno
obremenitev 3 299.
Page 234 of 325

232Vožnja in rokovanjeVleka prikoliceObremenitve pri vleki Dovoljena priklopna obremenitev je
maksimalna vrednost, odvisna od
vozila in zmogljivosti motorja, ki je ne
smete preseči. Dejanska priklopna
obremenitev je razlika med dejansko
skupno maso prikolice in silo, s katero pripeta prikolica pritiska na kljuko.
Dovoljene priklopne obremenitve za
Vaš tip vozila so navedene v
dokumentih vozila. Na splošno ta
obremenitev velja za vzpone z
naklonom do 12 %.
Dovoljena priklopna obremenitev
velja za navedeni naklon in
nadmorsko višino. Ker je pri višji
nadmorski višini zrak vse bolj redek,
se motorju temu sorazmerno manjša
zmogljivost in prav tako njegov
vzpenjalni učinek. Zato mora biti
skupna masa vozila s priklopnikom
na vsakih 1000 m višine za 10 %
manjša. Mase priklopnikov ni
potrebno zmanjšati na cestah z
lažjimi vzponi (do 8 %, npr. na
avtocestah).Dovoljena skupna masa vlečnega
vozila in priklopnika ne sme biti
prekoračena. Ta masa je podana na
tipski ploščici 3 288.
Navpična sila na vlečno kljuko
To je sila, s katero prikolica pritiska na kroglo vlečne kljuke. Lahko se
spremeni s porazdelitvijo mase pri
natovarjanju prikolice.
Največja dovoljena navpična sila na
vlečno kljuko:
● 60 kg (Grand Sport z vsemi motorji razen B20DTH, B20NFT,
D20DTR),
● 75 kg (Sports Tourer, Country Tourer z vsemi motorji razen
B20DTH, B20NFT, D20DTR),
● 90 kg (vse karoserijske različice z motorji B20DTH, B20NFT,
D20DTR)
je navedena na tipski ploščici vlečne
kljuke in v dokumentaciji vozila.
Obvezno upoštevajte predpisano
dovoljeno obremenitev, posebej pri
težkih prikolicah. Vertikalna
obremenitev vlečne kljuke ne sme biti
manjša od 25 kg.Zadnja os
Ko je na popolnoma obremenjenem
vozilu priklopljena prikolica, utegne
dovoljena obremenitev zadnje osi
(glejte tipsko ploščico ali dokumente
vozila) biti presežena za 70 kg
(motorji B20DTH; 80 kg), največja
dovoljena skupna masa vozila pa ne
sme biti presežena. Če je dovoljena
obremenitev zadnje osi presežena,
znaša največja dovoljena hitrost
vozila v tem primeru 100 km/h.
Oprema za vlekoSvarilo
Preklopne vlečne kljuke ni možno
odstraniti z vozila. Pri vožnji brez
prikolice vlečno kljuko vedno
preklopite navznoter.
Page 273 of 325

Nega vozila271
Če je tlak v pnevmatiki nad
1,3 bara, ga prilagodite na
predpisano vrednost. Postopek
ponavljajte, dokler ne bo več
padca tlaka.
Če je tlak v pnevmatiki padel pod 1,3 bara, se vozilo ne sme
premikati. Poiščite strokovno
pomoč v servisni delavnici.
17. Komplet za popravilo pnevmatik pospravite v škatlo.
18. Škatlo pritrdite z vijakom.
Opomba
Popravljena pnevmatika ima
poslabšane vozne lastnosti, zato jo dajte zamenjati, kakor hitro je toizvedljivo.
Če je pri delovanju kompresorja
slišati nenavaden zvok ali pa
postane kompresor nenavadno
vroč, ga izključite za najmanj
30 minut.
V kompresorju integriran varnostni
ventil se odpre pri tlaku nad 7 bari.
Preverite datum poteka kompleta. Po tem datumu ni več zagotovljena
tesnilnost tesnilnega sredstva.
Preberite si navodila o shranjevanju
na dozi tesnilnega sredstva.
Po uporabi dozo zamenjajte. Dozo s
tesnilnim sredstvom odlagajte
zakonom primerno.
Kompresor in tesnilno sredstvo sta
uporabna do temperature -30 °C.
Morebiti priloženi adapterji se lahko
uporabijo tudi za napihovanje drugih
predmetov, npr. nogometne žoge,
zračne blazine, napihljivega čolna.
Adapterji so lahko na spodnji strani
kompresorja. Odstranitev: privijte
zračno cev na kompresor in izvlecite adapter.Zamenjava kolesa
Iz varnostnih razlogov opravite
opisane priprave in upoštevajte
naslednje informacije:
● Vozilo naj stoji na ravni, trdni in nedrseči podlagi. Sprednji kolesi
morata biti v izravnalnem
položaju.
● Zategnite ročno zavoro in prestavite v vzvratno ali v prvo
prestavo ali v položaj P.
● Če so tla pod vozilom mehka, podložite dvigalko z največ 1 cm
debelo trdo ploščo.
● Pred dviganjem odstranite iz vozila težke predmete.
● V dvignjenem vozilu ne sme biti oseb ali živali.
● Nikoli ne lezite pod dvignjeno vozilo.
● Ne lezite pod vozilo, ki je dvignjeno z dvigalko.
● Pred pritrditvijo kolesa očistite matice in navoje s čisto krpo.
