Page 11 of 329

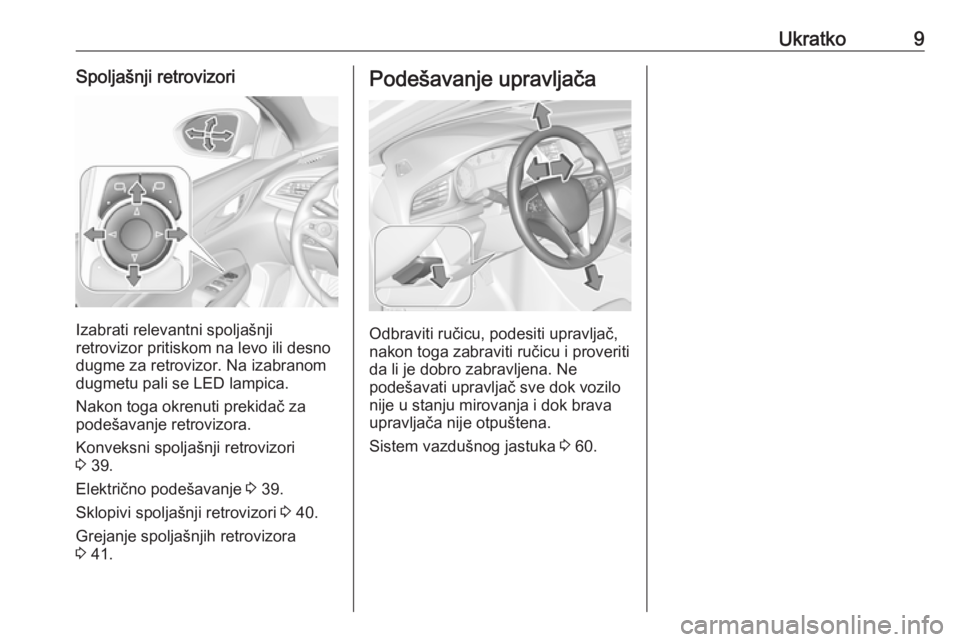

Ukratko9Spoljašnji retrovizori
Izabrati relevantni spoljašnji
retrovizor pritiskom na levo ili desno dugme za retrovizor. Na izabranomdugmetu pali se LED lampica.
Nakon toga okrenuti prekidač za
podešavanje retrovizora.
Konveksni spoljašnji retrovizori
3 39.
Električno podešavanje 3 39.
Sklopivi spoljašnji retrovizori 3 40.
Grejanje spoljašnjih retrovizora
3 41.
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljena. Ne
podešavati upravljač sve dok vozilo
nije u stanju mirovanja i dok brava
upravljača nije otpuštena.
Sistem vazdušnog jastuka 3 60.
Page 12 of 329

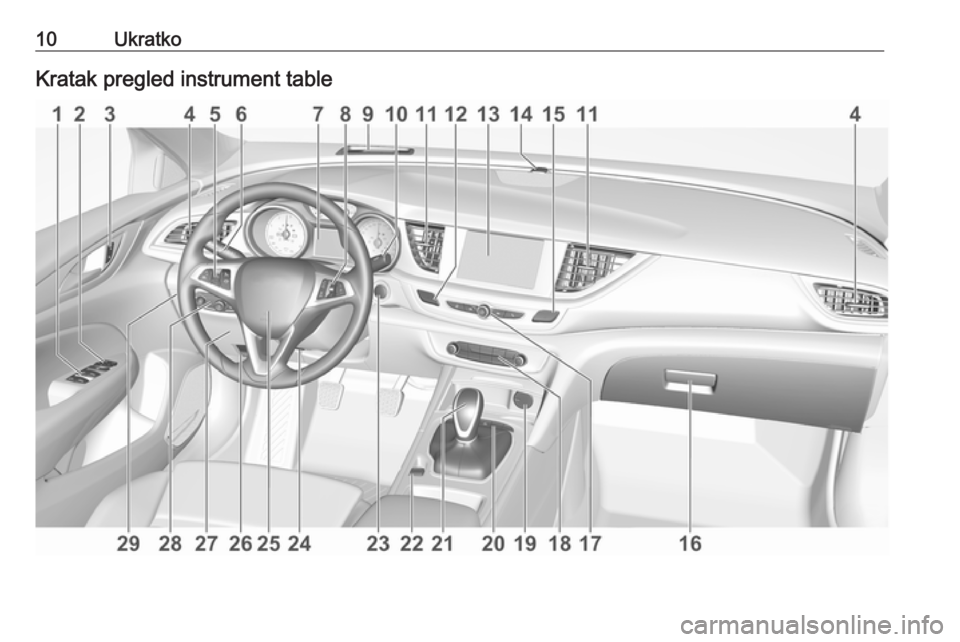

10UkratkoKratak pregled instrument table
Page 13 of 329

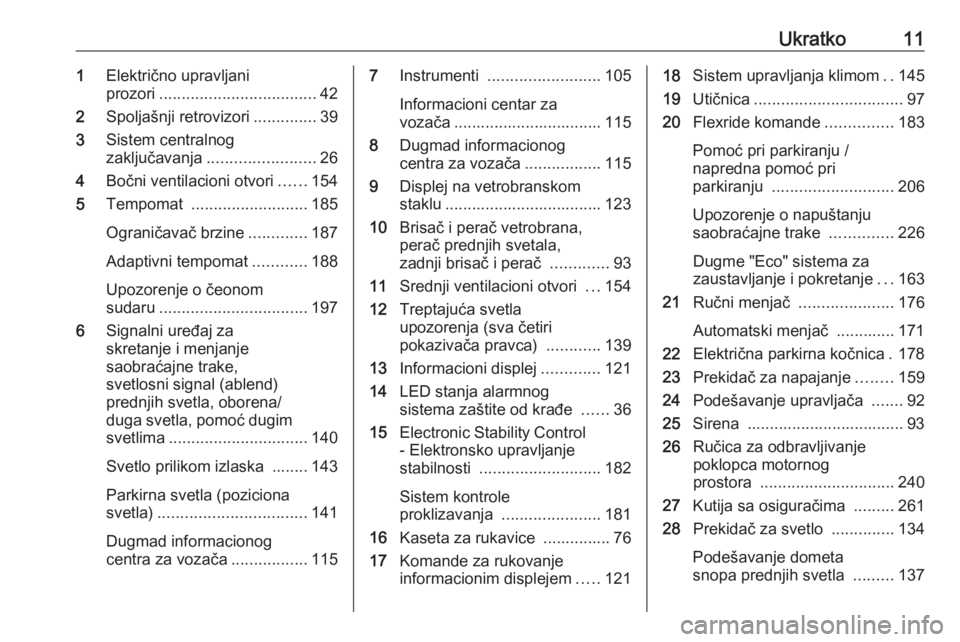

Ukratko111Električno upravljani
prozori ................................... 42
2 Spoljašnji retrovizori ..............39
3 Sistem centralnog
zaključavanja ........................ 26
4 Bočni ventilacioni otvori ......154
5 Tempomat .......................... 185
Ograničavač brzine .............187
Adaptivni tempomat ............188
Upozorenje o čeonom
sudaru ................................. 197
6 Signalni uređaj za
skretanje i menjanje
saobraćajne trake,
svetlosni signal (ablend)
prednjih svetla, oborena/
duga svetla, pomoć dugim svetlima ............................... 140
Svetlo prilikom izlaska ........ 143
Parkirna svetla (poziciona
svetla) ................................. 141
Dugmad informacionog
centra za vozača .................1157Instrumenti ......................... 105
Informacioni centar za
vozača ................................. 115
8 Dugmad informacionog
centra za vozača .................115
9 Displej na vetrobranskom
staklu ................................... 123
10 Brisač i perač vetrobrana,
perač prednjih svetala,
zadnji brisač i perač .............93
11 Srednji ventilacioni otvori ...154
12 Treptajuća svetla
upozorenja (sva četiri
pokazivača pravca) ............139
13 Informacioni displej .............121
14 LED stanja alarmnog
sistema zaštite od krađe ......36
15 Electronic Stability Control
- Elektronsko upravljanje
stabilnosti ........................... 182
Sistem kontrole
proklizavanja ...................... 181
16 Kaseta za rukavice ............... 76
17 Komande za rukovanje
informacionim displejem .....12118 Sistem upravljanja klimom ..145
19 Utičnica ................................. 97
20 Flexride komande ...............183
Pomoć pri parkiranju /
napredna pomoć pri
parkiranju ........................... 206
Upozorenje o napuštanju
saobraćajne trake ..............226
Dugme "Eco" sistema za
zaustavljanje i pokretanje ...163
21 Ručni menjač .....................176
Automatski menjač ............. 171
22 Električna parkirna kočnica . 178
23 Prekidač za napajanje ........159
24 Podešavanje upravljača .......92
25 Sirena ................................... 93
26 Ručica za odbravljivanje
poklopca motornog
prostora .............................. 240
27 Kutija sa osiguračima .........261
28 Prekidač za svetlo ..............134
Podešavanje dometa
snopa prednjih svetla .........137
Page 14 of 329

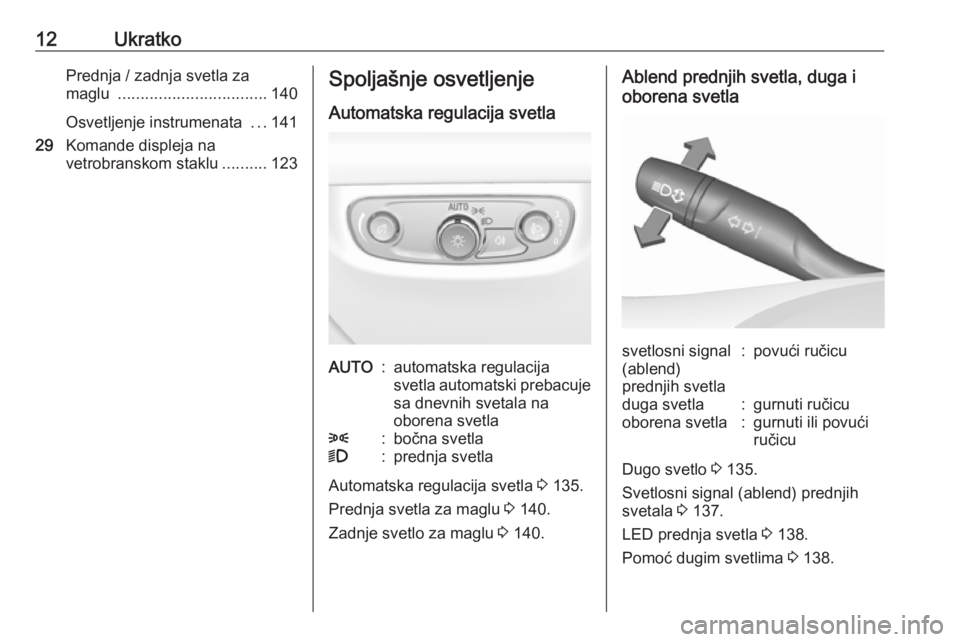

12UkratkoPrednja / zadnja svetla za
maglu ................................. 140
Osvetljenje instrumenata ...141
29 Komande displeja na
vetrobranskom staklu ..........123Spoljašnje osvetljenje
Automatska regulacija svetlaAUTO:automatska regulacija
svetla automatski prebacuje
sa dnevnih svetala na
oborena svetla8:bočna svetla9:prednja svetla
Automatska regulacija svetla 3 135.
Prednja svetla za maglu 3 140.
Zadnje svetlo za maglu 3 140.
Ablend prednjih svetla, duga i
oborena svetlasvetlosni signal
(ablend)
prednjih svetla:povući ručicuduga svetla:gurnuti ručicuoborena svetla:gurnuti ili povući
ručicu
Dugo svetlo 3 135.
Svetlosni signal (ablend) prednjih
svetala 3 137.
LED prednja svetla 3 138.
Pomoć dugim svetlima 3 138.
Page 15 of 329

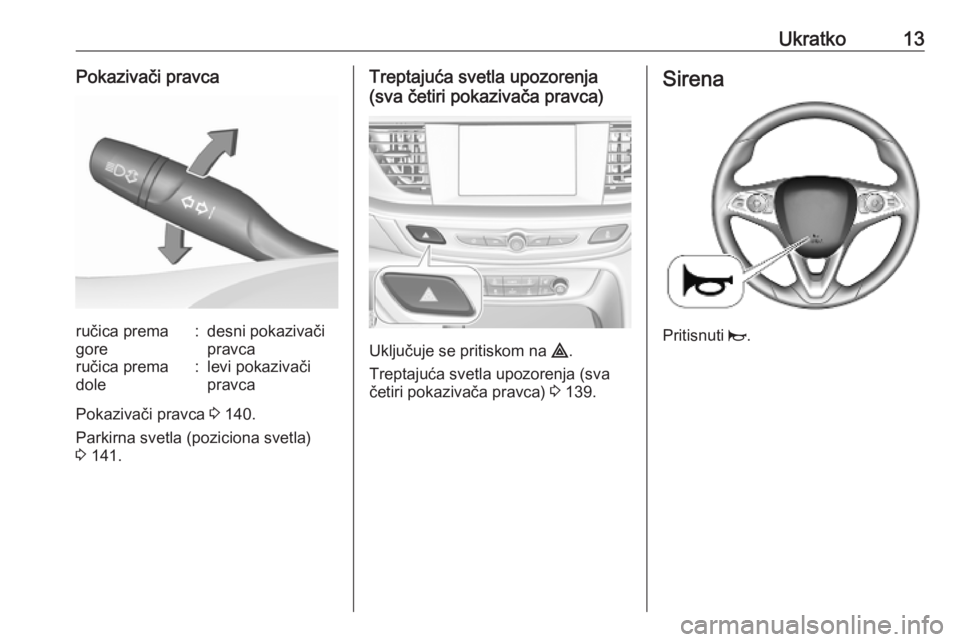

Ukratko13Pokazivači pravcaručica prema
gore:desni pokazivači
pravcaručica prema
dole:levi pokazivači
pravca
Pokazivači pravca 3 140.
Parkirna svetla (poziciona svetla) 3 141.
Treptajuća svetla upozorenja
(sva četiri pokazivača pravca)
Uključuje se pritiskom na ¨.
Treptajuća svetla upozorenja (sva
četiri pokazivača pravca) 3 139.
Sirena
Pritisnuti j.
Page 16 of 329

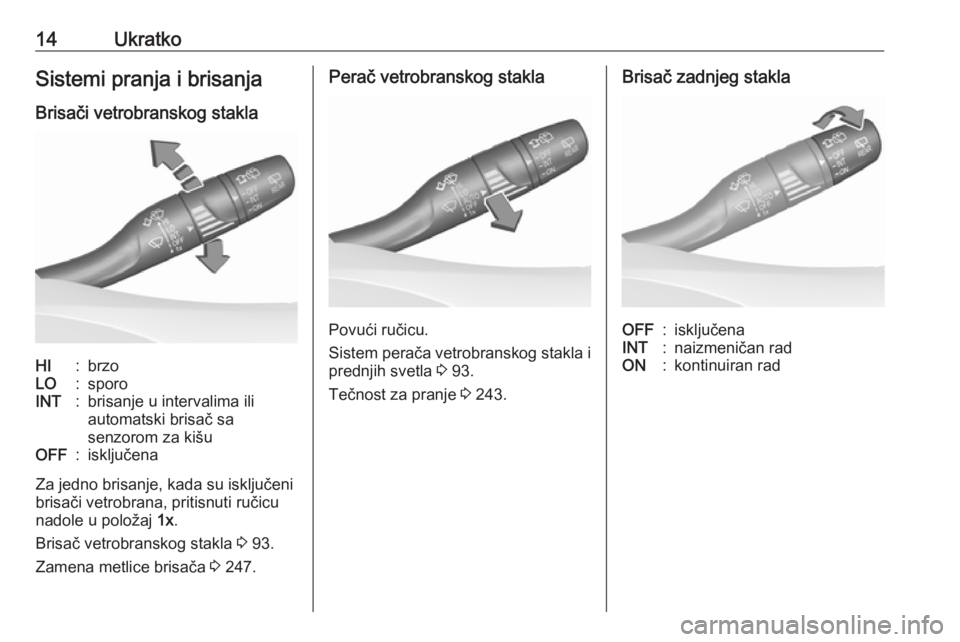

14UkratkoSistemi pranja i brisanja
Brisači vetrobranskog staklaHI:brzoLO:sporoINT:brisanje u intervalima ili
automatski brisač sa
senzorom za kišuOFF:isključena
Za jedno brisanje, kada su isključeni
brisači vetrobrana, pritisnuti ručicu
nadole u položaj 1x.
Brisač vetrobranskog stakla 3 93.
Zamena metlice brisača 3 247.
Perač vetrobranskog stakla
Povući ručicu.
Sistem perača vetrobranskog stakla i prednjih svetla 3 93.
Tečnost za pranje 3 243.
Brisač zadnjeg staklaOFF:isključenaINT:naizmeničan radON:kontinuiran rad
Page 17 of 329

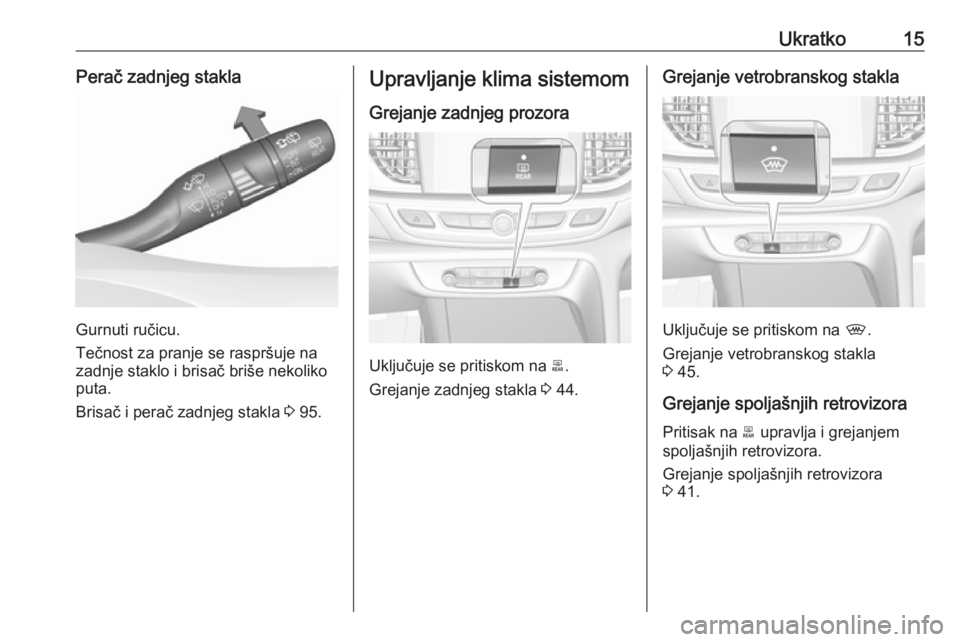

Ukratko15Perač zadnjeg stakla
Gurnuti ručicu.
Tečnost za pranje se raspršuje na
zadnje staklo i brisač briše nekoliko
puta.
Brisač i perač zadnjeg stakla 3 95.
Upravljanje klima sistemom
Grejanje zadnjeg prozora
Uključuje se pritiskom na b.
Grejanje zadnjeg stakla 3 44.
Grejanje vetrobranskog stakla
Uključuje se pritiskom na ,.
Grejanje vetrobranskog stakla
3 45.
Grejanje spoljašnjih retrovizora Pritisak na b upravlja i grejanjem
spoljašnjih retrovizora.
Grejanje spoljašnjih retrovizora
3 41.
Page 18 of 329

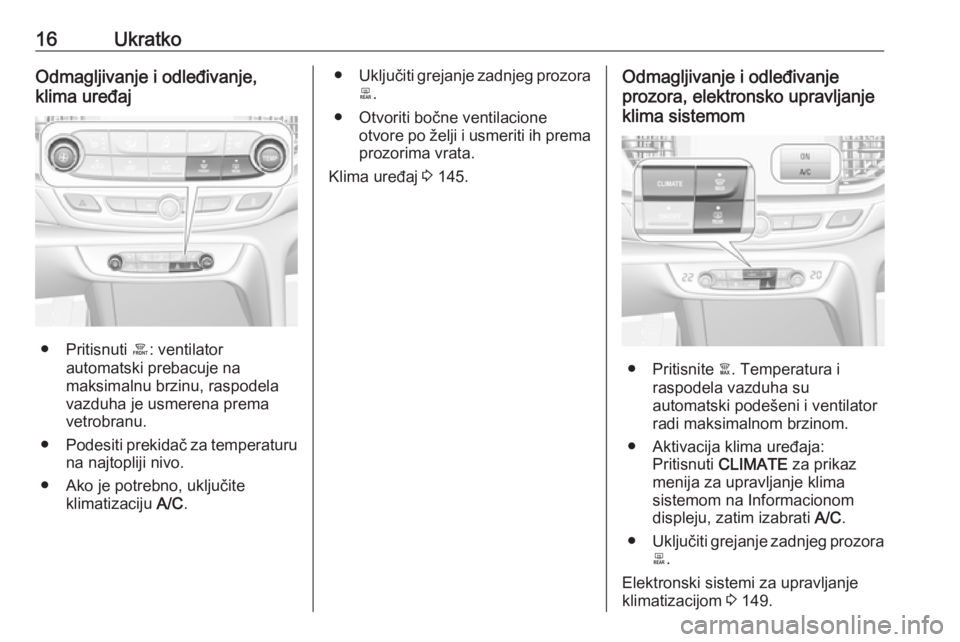

16UkratkoOdmagljivanje i odleđivanje,
klima uređaj
● Pritisnuti á: ventilator
automatski prebacuje na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
● Podesiti prekidač za temperaturu
na najtopliji nivo.
● Ako je potrebno, uključite klimatizaciju A/C.
●Uključiti grejanje zadnjeg prozora
b .
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih premaprozorima vrata.
Klima uređaj 3 145.Odmagljivanje i odleđivanje
prozora, elektronsko upravljanje
klima sistemom
● Pritisnite à. Temperatura i
raspodela vazduha su
automatski podešeni i ventilator
radi maksimalnom brzinom.
● Aktivacija klima uređaja: Pritisnuti CLIMATE za prikaz
menija za upravljanje klima
sistemom na Informacionom displeju, zatim izabrati A/C.
● Uključiti grejanje zadnjeg prozora
b .
Elektronski sistemi za upravljanje
klimatizacijom 3 149.
Page 19 of 329

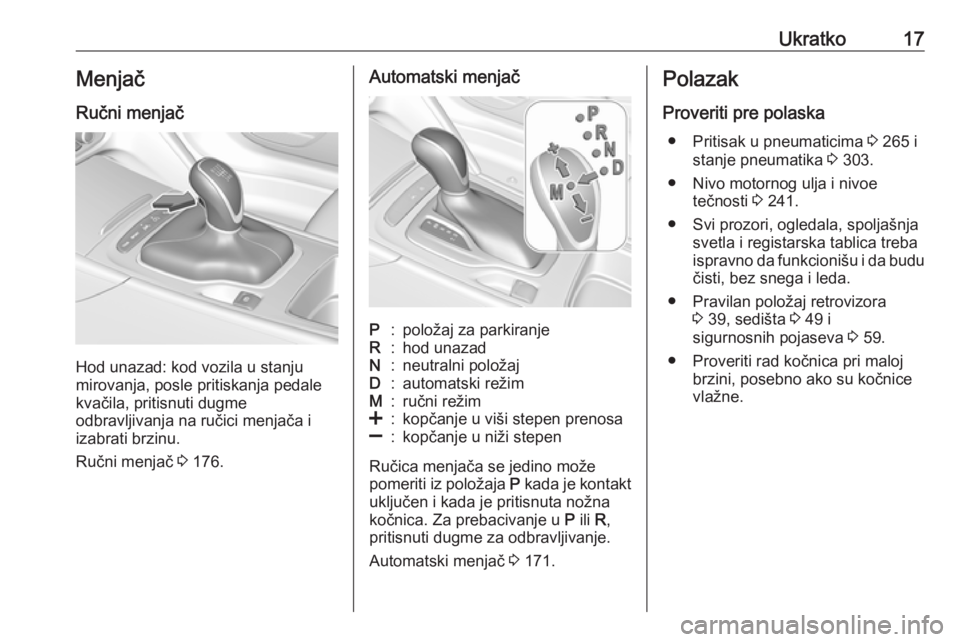

Ukratko17Menjač
Ručni menjač
Hod unazad: kod vozila u stanju
mirovanja, posle pritiskanja pedale
kvačila, pritisnuti dugme
odbravljivanja na ručici menjača i
izabrati brzinu.
Ručni menjač 3 176.
Automatski menjačP:položaj za parkiranjeR:hod unazadN:neutralni položajD:automatski režimM:ručni režim<:kopčanje u viši stepen prenosa]:kopčanje u niži stepen
Ručica menjača se jedino može
pomeriti iz položaja P kada je kontakt
uključen i kada je pritisnuta nožna
kočnica. Za prebacivanje u P ili R,
pritisnuti dugme za odbravljivanje.
Automatski menjač 3 171.
Polazak
Proveriti pre polaska ● Pritisak u pneumaticima 3 265 i
stanje pneumatika 3 303.
● Nivo motornog ulja i nivoe tečnosti 3 241.
● Svi prozori, ogledala, spoljašnja svetla i registarska tablica treba
ispravno da funkcionišu i da budu
čisti, bez snega i leda.
● Pravilan položaj retrovizora 3 39, sedišta 3 49 i
sigurnosnih pojaseva 3 59.
● Proveriti rad kočnica pri maloj brzini, posebno ako su kočnice
vlažne.
Page 20 of 329

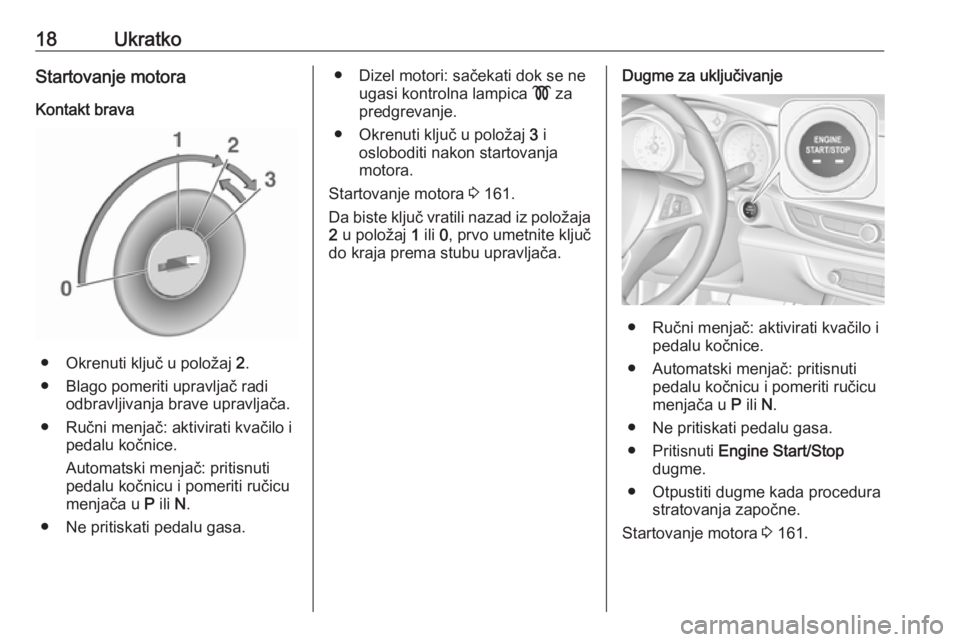

18UkratkoStartovanje motoraKontakt brava
● Okrenuti ključ u položaj 2.
● Blago pomeriti upravljač radi odbravljivanja brave upravljača.
● Ručni menjač: aktivirati kvačilo i pedalu kočnice.
Automatski menjač: pritisnuti
pedalu kočnicu i pomeriti ručicu
menjača u P ili N.
● Ne pritiskati pedalu gasa.
● Dizel motori: sačekati dok se ne ugasi kontrolna lampica ! za
predgrevanje.
● Okrenuti ključ u položaj 3 i
osloboditi nakon startovanja
motora.
Startovanje motora 3 161.
Da biste ključ vratili nazad iz položaja 2 u položaj 1 ili 0, prvo umetnite ključ
do kraja prema stubu upravljača.Dugme za uključivanje
● Ručni menjač: aktivirati kvačilo i pedalu kočnice.
● Automatski menjač: pritisnuti pedalu kočnicu i pomeriti ručicu
menjača u P ili N.
● Ne pritiskati pedalu gasa.
● Pritisnuti Engine Start/Stop
dugme.
● Otpustiti dugme kada procedura stratovanja započne.
Startovanje motora 3 161.
