OPEL KARL 2016.5 Instrukcja obsługi systemu audio-nawigacyjnego (in Polish)
Manufacturer: OPEL, Model Year: 2016.5, Model line: KARL, Model: OPEL KARL 2016.5Pages: 119, PDF Size: 2.18 MB
Page 21 of 119
Wprowadzenie21
Nacisnąć przycisk ;, a następnie
wybrać przycisk ekranowy
Ustawienia .
Wybrać opcję Ustawienia radia , aby
wyświetlić odpowiednie menu.
Aby zresetować wszystkie
ustawienia: nacisnąć Ustawienia
fabryczne radia i potwierdzić
wyświetlane komunikaty.
Wyświetlanie wersji systemu
Nacisnąć przycisk ;, a następnie
wybrać opcję Ustawienia.
Przewinąć listę i wybrać Wersja
systemu .
Page 22 of 119

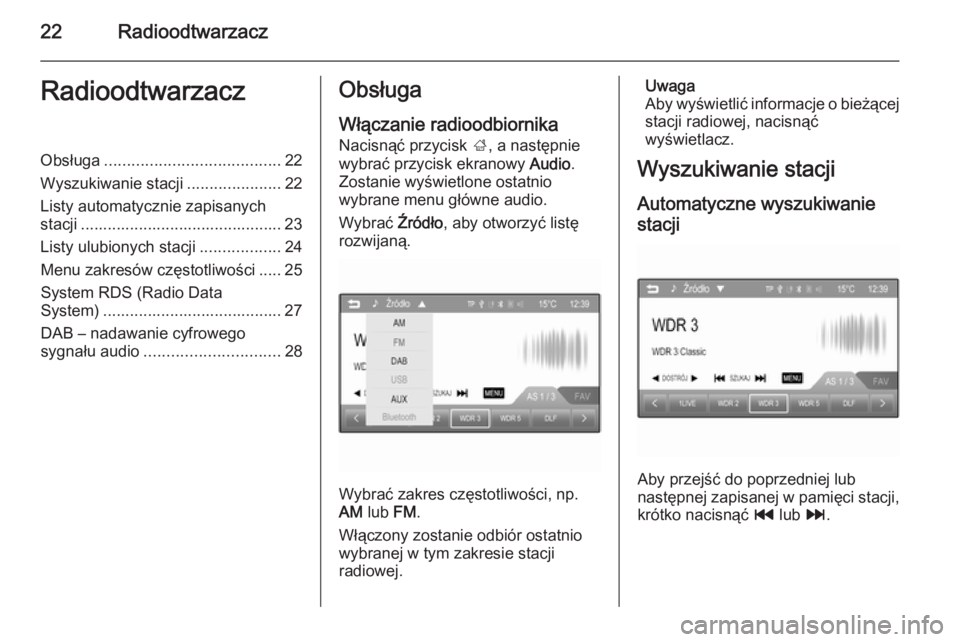

22RadioodtwarzaczRadioodtwarzaczObsługa....................................... 22
Wyszukiwanie stacji .....................22
Listy automatycznie zapisanych stacji ............................................. 23
Listy ulubionych stacji ..................24
Menu zakresów częstotliwości ..... 25
System RDS (Radio Data
System) ........................................ 27
DAB – nadawanie cyfrowego
sygnału audio .............................. 28Obsługa
Włączanie radioodbiornika
Nacisnąć przycisk ;, a następnie
wybrać przycisk ekranowy Audio.
Zostanie wyświetlone ostatnio
wybrane menu główne audio.
Wybrać Źródło, aby otworzyć listę
rozwijaną.
Wybrać zakres częstotliwości, np.
AM lub FM.
Włączony zostanie odbiór ostatnio wybranej w tym zakresie stacji
radiowej.
Uwaga
Aby wyświetlić informacje o bieżącej
stacji radiowej, nacisnąć
wyświetlacz.
Wyszukiwanie stacji
Automatyczne wyszukiwanie
stacji
Aby przejść do poprzedniej lub
następnej zapisanej w pamięci stacji, krótko nacisnąć t lub v.
Page 23 of 119

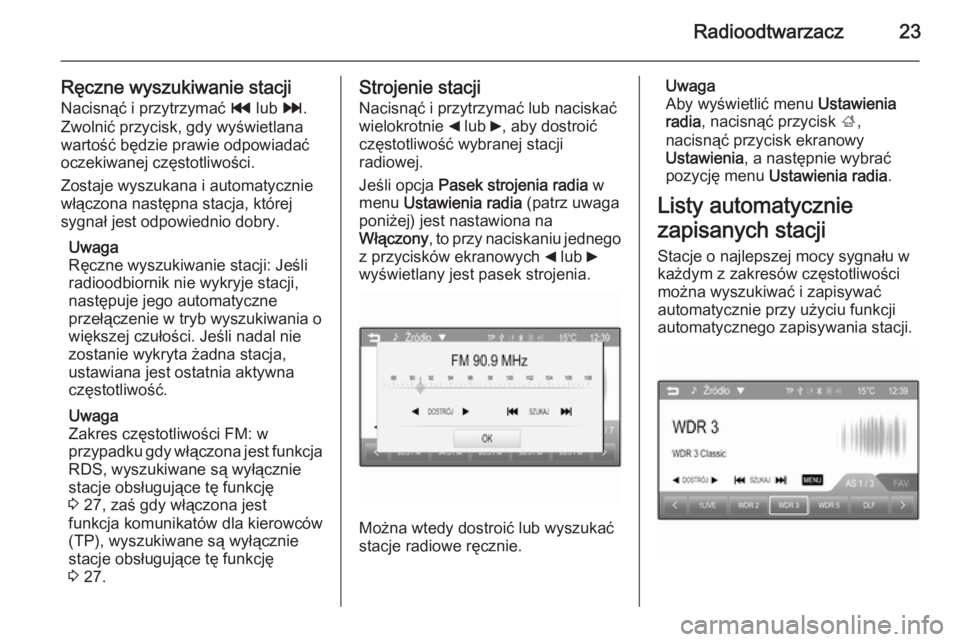

Radioodtwarzacz23
Ręczne wyszukiwanie stacji
Nacisnąć i przytrzymać t lub v.
Zwolnić przycisk, gdy wyświetlana
wartość będzie prawie odpowiadać
oczekiwanej częstotliwości.
Zostaje wyszukana i automatycznie
włączona następna stacja, której
sygnał jest odpowiednio dobry.
Uwaga
Ręczne wyszukiwanie stacji: Jeśli
radioodbiornik nie wykryje stacji,
następuje jego automatyczne
przełączenie w tryb wyszukiwania o
większej czułości. Jeśli nadal nie
zostanie wykryta żadna stacja,
ustawiana jest ostatnia aktywna
częstotliwość.
Uwaga
Zakres częstotliwości FM: w
przypadku gdy włączona jest funkcja
RDS, wyszukiwane są wyłącznie
stacje obsługujące tę funkcję
3 27, zaś gdy włączona jest
funkcja komunikatów dla kierowców
(TP), wyszukiwane są wyłącznie
stacje obsługujące tę funkcję
3 27.Strojenie stacji
Nacisnąć i przytrzymać lub naciskać
wielokrotnie _ lub 6, aby dostroić
częstotliwość wybranej stacji
radiowej.
Jeśli opcja Pasek strojenia radia w
menu Ustawienia radia (patrz uwaga
poniżej) jest nastawiona na
Włączony , to przy naciskaniu jednego
z przycisków ekranowych _ lub 6
wyświetlany jest pasek strojenia.
Można wtedy dostroić lub wyszukać
stacje radiowe ręcznie.
Uwaga
Aby wyświetlić menu Ustawienia
radia , nacisnąć przycisk ;,
nacisnąć przycisk ekranowy
Ustawienia , a następnie wybrać
pozycję menu Ustawienia radia .
Listy automatycznie
zapisanych stacji Stacje o najlepszej mocy sygnału w
każdym z zakresów częstotliwości
można wyszukiwać i zapisywać
automatycznie przy użyciu funkcji
automatycznego zapisywania stacji.
Page 24 of 119
24Radioodtwarzacz
Każdy z zakresów posiada 3 listy
automatycznie zapisanych stacji ( AS
1/3 , AS 2/3 i AS 3/3 ), z których każda
mieści po 5 stacji.
Uwaga
Jeśli karta FAV jest wyświetlana na
pierwszym planie, nacisnąć kartę
AS , aby wyświetlić listy
automatycznie zapisanych stacji.
Uwaga
Zaznaczona jest aktualnie
odbierana stacja.
Zapisywanie stacji W razie potrzeby nacisnąć kartę AS,
aby wyświetlić listy automatycznie zapisanych stacji.
Nacisnąć i przytrzymać kartę AS
przez kilka sekund. Zostanie
wyświetlony komunikat i stacje o
najlepszej mocy sygnału w aktywnym
zakresie częstotliwości zostaną
zapisane na liście automatycznie
zapisanych stacji.Uwaga
Jeśli na listach stacji AS nie są
zapisane żadne stacje, listy te
zostaną automatycznie
zaktualizowane po pierwszym
naciśnięciu karty AS.
Ponowne wybieranie stacji
W razie potrzeby nacisnąć kartę AS,
aby wyświetlić listy automatycznie zapisanych stacji.
W razie potrzeby nacisnąć < lub >,
aby wybrać inną listę automatycznie
zapisanych stacji.
Wybrać ekranowy przycisk
preselekcji, do którego ma zostać
przypisana dana stacja.
Listy ulubionych stacji Na listach ulubionych stacji można
ręcznie zapisywać stacje z
wszystkich zakresów.
Dostępnych jest siedem list
ulubionych stacji, z których każda
mieści po 5 stacji.
Uwaga
Jeśli karta AS jest wyświetlana na
pierwszym planie, nacisnąć kartę
FAV , aby wyświetlić listy ulubionych
stacji.
Uwaga
Zaznaczona jest aktualnie
odbierana stacja.
Zapisywanie stacji
W razie potrzeby nacisnąć kartę
FAV , aby wyświetlić listy ulubionych
stacji.
Page 25 of 119

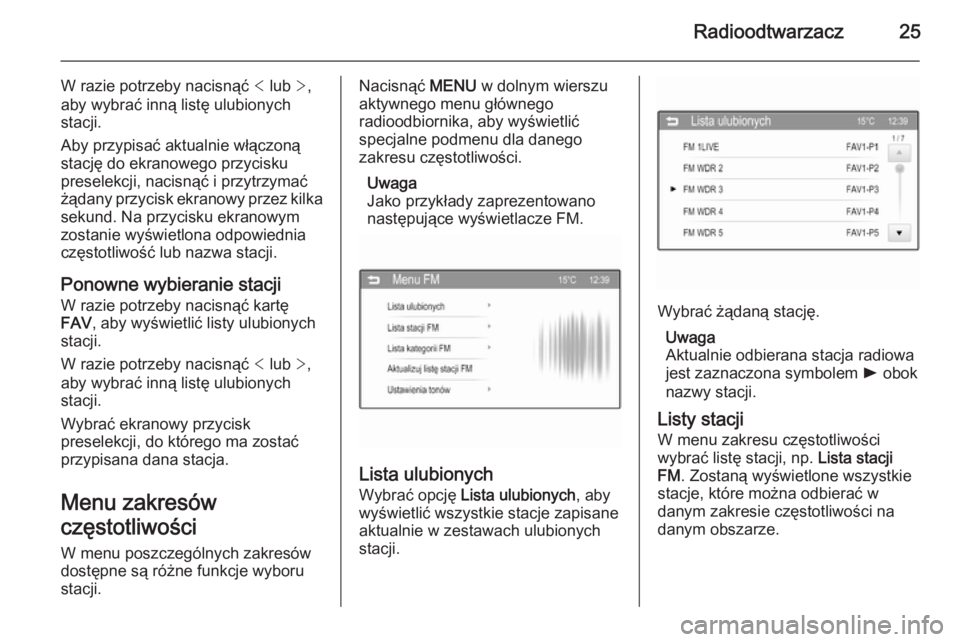

Radioodtwarzacz25
W razie potrzeby nacisnąć < lub >,
aby wybrać inną listę ulubionych
stacji.
Aby przypisać aktualnie włączoną
stację do ekranowego przycisku
preselekcji, nacisnąć i przytrzymać
żądany przycisk ekranowy przez kilka sekund. Na przycisku ekranowym
zostanie wyświetlona odpowiednia
częstotliwość lub nazwa stacji.
Ponowne wybieranie stacji
W razie potrzeby nacisnąć kartę
FAV , aby wyświetlić listy ulubionych
stacji.
W razie potrzeby nacisnąć < lub >,
aby wybrać inną listę ulubionych
stacji.
Wybrać ekranowy przycisk
preselekcji, do którego ma zostać
przypisana dana stacja.
Menu zakresów
częstotliwości
W menu poszczególnych zakresów
dostępne są różne funkcje wyboru
stacji.Nacisnąć MENU w dolnym wierszu
aktywnego menu głównego
radioodbiornika, aby wyświetlić
specjalne podmenu dla danego
zakresu częstotliwości.
Uwaga
Jako przykłady zaprezentowano
następujące wyświetlacze FM.
Lista ulubionych
Wybrać opcję Lista ulubionych , aby
wyświetlić wszystkie stacje zapisane
aktualnie w zestawach ulubionych
stacji.
Wybrać żądaną stację.
Uwaga
Aktualnie odbierana stacja radiowa jest zaznaczona symbolem l obok
nazwy stacji.
Listy stacji
W menu zakresu częstotliwości
wybrać listę stacji, np. Lista stacji
FM . Zostaną wyświetlone wszystkie
stacje, które można odbierać w
danym zakresie częstotliwości na
danym obszarze.
Page 26 of 119

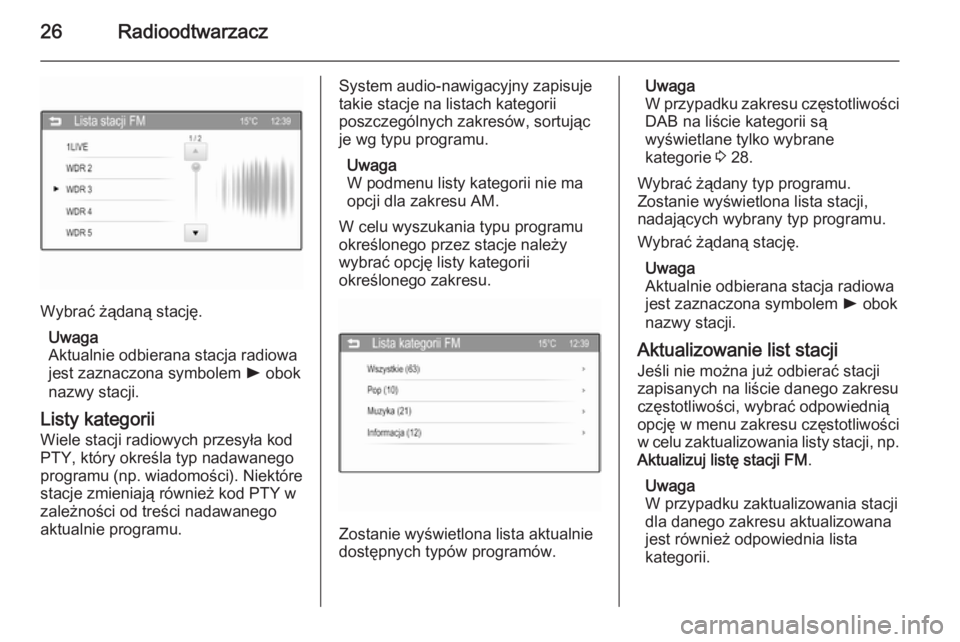

26Radioodtwarzacz
Wybrać żądaną stację.Uwaga
Aktualnie odbierana stacja radiowa jest zaznaczona symbolem l obok
nazwy stacji.
Listy kategorii
Wiele stacji radiowych przesyła kod
PTY, który określa typ nadawanego
programu (np. wiadomości). Niektóre
stacje zmieniają również kod PTY w
zależności od treści nadawanego
aktualnie programu.
System audio-nawigacyjny zapisuje
takie stacje na listach kategorii
poszczególnych zakresów, sortując
je wg typu programu.
Uwaga
W podmenu listy kategorii nie ma
opcji dla zakresu AM.
W celu wyszukania typu programu
określonego przez stacje należy
wybrać opcję listy kategorii
określonego zakresu.
Zostanie wyświetlona lista aktualnie
dostępnych typów programów.
Uwaga
W przypadku zakresu częstotliwości
DAB na liście kategorii są
wyświetlane tylko wybrane
kategorie 3 28.
Wybrać żądany typ programu.
Zostanie wyświetlona lista stacji,
nadających wybrany typ programu.
Wybrać żądaną stację.
Uwaga
Aktualnie odbierana stacja radiowa
jest zaznaczona symbolem l obok
nazwy stacji.
Aktualizowanie list stacji
Jeśli nie można już odbierać stacji
zapisanych na liście danego zakresu
częstotliwości, wybrać odpowiednią
opcję w menu zakresu częstotliwości
w celu zaktualizowania listy stacji, np.
Aktualizuj listę stacji FM .
Uwaga
W przypadku zaktualizowania stacji
dla danego zakresu aktualizowana
jest również odpowiednia lista
kategorii.
Page 27 of 119

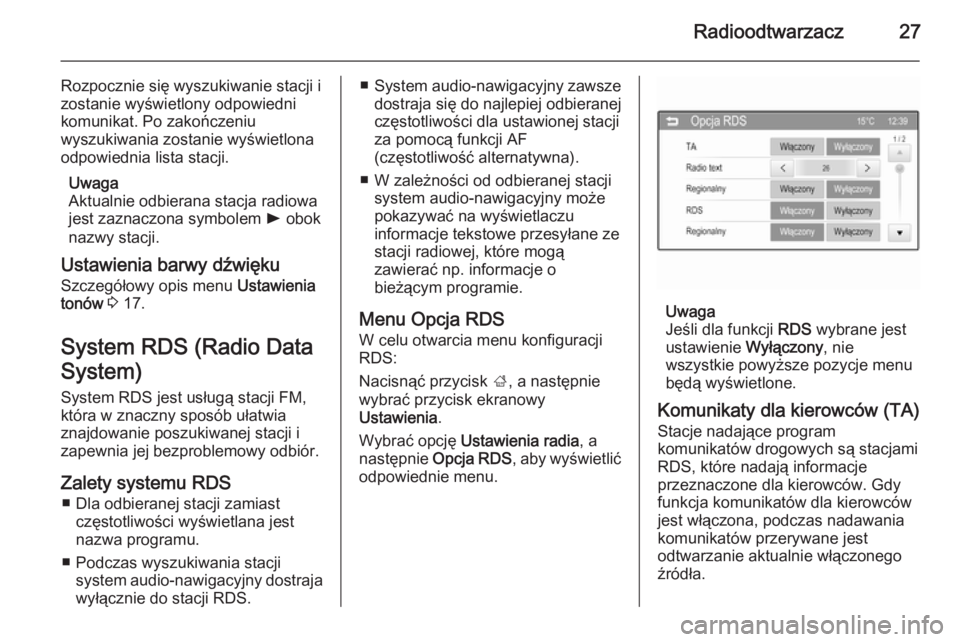

Radioodtwarzacz27
Rozpocznie się wyszukiwanie stacji i
zostanie wyświetlony odpowiedni
komunikat. Po zakończeniu
wyszukiwania zostanie wyświetlona
odpowiednia lista stacji.
Uwaga
Aktualnie odbierana stacja radiowa
jest zaznaczona symbolem l obok
nazwy stacji.
Ustawienia barwy dźwięku Szczegółowy opis menu Ustawienia
tonów 3 17.
System RDS (Radio Data
System) System RDS jest usługą stacji FM,która w znaczny sposób ułatwia
znajdowanie poszukiwanej stacji i
zapewnia jej bezproblemowy odbiór.
Zalety systemu RDS ■ Dla odbieranej stacji zamiast częstotliwości wyświetlana jest
nazwa programu.
■ Podczas wyszukiwania stacji system audio-nawigacyjny dostraja
wyłącznie do stacji RDS.■ System audio-nawigacyjny zawsze
dostraja się do najlepiej odbieranej
częstotliwości dla ustawionej stacji
za pomocą funkcji AF
(częstotliwość alternatywna).
■ W zależności od odbieranej stacji system audio-nawigacyjny może
pokazywać na wyświetlaczu
informacje tekstowe przesyłane ze
stacji radiowej, które mogą
zawierać np. informacje o
bieżącym programie.
Menu Opcja RDS
W celu otwarcia menu konfiguracji
RDS:
Nacisnąć przycisk ;, a następnie
wybrać przycisk ekranowy
Ustawienia .
Wybrać opcję Ustawienia radia , a
następnie Opcja RDS , aby wyświetlić
odpowiednie menu.
Uwaga
Jeśli dla funkcji RDS wybrane jest
ustawienie Wyłączony, nie
wszystkie powyższe pozycje menu
będą wyświetlone.
Komunikaty dla kierowców (TA) Stacje nadające program
komunikatów drogowych są stacjami
RDS, które nadają informacje
przeznaczone dla kierowców. Gdy
funkcja komunikatów dla kierowców jest włączona, podczas nadawania
komunikatów przerywane jest
odtwarzanie aktualnie włączonego
źródła.
Page 28 of 119

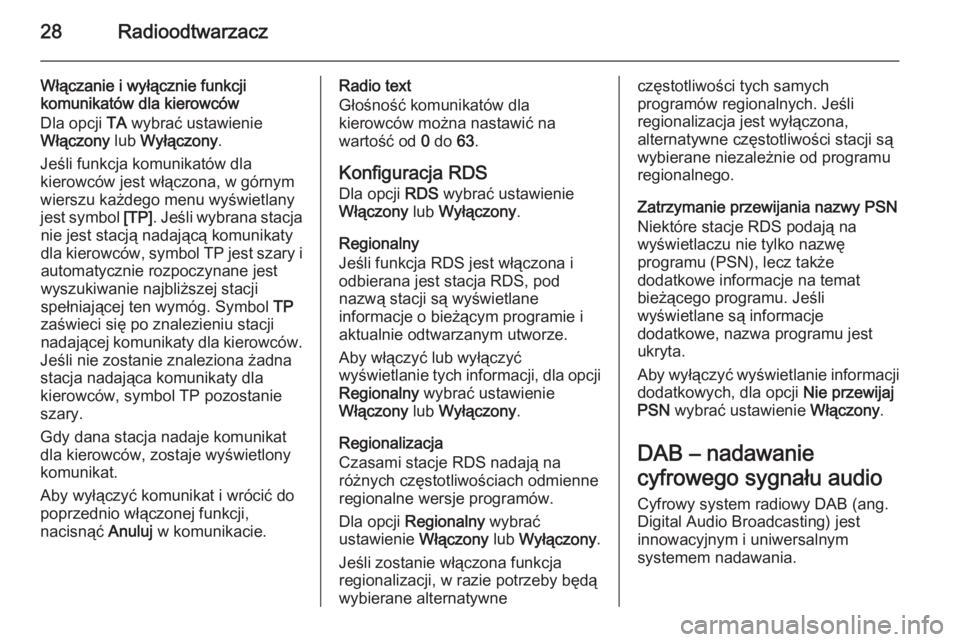

28Radioodtwarzacz
Włączanie i wyłącznie funkcji
komunikatów dla kierowców
Dla opcji TA wybrać ustawienie
Włączony lub Wyłączony .
Jeśli funkcja komunikatów dla
kierowców jest włączona, w górnym
wierszu każdego menu wyświetlany jest symbol [TP]. Jeśli wybrana stacja
nie jest stacją nadającą komunikaty
dla kierowców, symbol TP jest szary i
automatycznie rozpoczynane jest
wyszukiwanie najbliższej stacji
spełniającej ten wymóg. Symbol TP
zaświeci się po znalezieniu stacji
nadającej komunikaty dla kierowców.
Jeśli nie zostanie znaleziona żadna
stacja nadająca komunikaty dla
kierowców, symbol TP pozostanie
szary.
Gdy dana stacja nadaje komunikat
dla kierowców, zostaje wyświetlony
komunikat.
Aby wyłączyć komunikat i wrócić do
poprzednio włączonej funkcji,
nacisnąć Anuluj w komunikacie.Radio text
Głośność komunikatów dla
kierowców można nastawić na
wartość od 0 do 63.
Konfiguracja RDS Dla opcji RDS wybrać ustawienie
Włączony lub Wyłączony .
Regionalny
Jeśli funkcja RDS jest włączona i
odbierana jest stacja RDS, pod
nazwą stacji są wyświetlane
informacje o bieżącym programie i
aktualnie odtwarzanym utworze.
Aby włączyć lub wyłączyć
wyświetlanie tych informacji, dla opcji
Regionalny wybrać ustawienie
Włączony lub Wyłączony .
Regionalizacja
Czasami stacje RDS nadają na
różnych częstotliwościach odmienne
regionalne wersje programów.
Dla opcji Regionalny wybrać
ustawienie Włączony lub Wyłączony .
Jeśli zostanie włączona funkcja
regionalizacji, w razie potrzeby będą
wybierane alternatywneczęstotliwości tych samych
programów regionalnych. Jeśli
regionalizacja jest wyłączona,
alternatywne częstotliwości stacji są
wybierane niezależnie od programu
regionalnego.
Zatrzymanie przewijania nazwy PSN
Niektóre stacje RDS podają na
wyświetlaczu nie tylko nazwę
programu (PSN), lecz także
dodatkowe informacje na temat
bieżącego programu. Jeśli
wyświetlane są informacje
dodatkowe, nazwa programu jest ukryta.
Aby wyłączyć wyświetlanie informacji
dodatkowych, dla opcji Nie przewijaj
PSN wybrać ustawienie Włączony.
DAB – nadawanie
cyfrowego sygnału audio
Cyfrowy system radiowy DAB (ang.
Digital Audio Broadcasting) jest
innowacyjnym i uniwersalnym
systemem nadawania.
Page 29 of 119
Radioodtwarzacz29
Stacje DAB są oznaczane za pomocąnazwy programu zamiast
częstotliwością nadawania.
Wskazówki ogólne ■ Dzięki systemowi DAB kilka programów radiowych (usług)
może być nadawanych na
pojedynczej częstotliwości
(multipleksie).
■ Oprócz wysokiej jakości cyfrowych sygnałów audio stacje DAB nadają
również połączone z programem
dane i wiele innych usług, takich jak komunikaty dla kierowców.
■ Tak długo jak odbierany jest sygnał
stacji nadawczej (nawet gdy jest on bardzo słaby), odbiornik systemu
DAB poprawnie rekonstruuje
przesyłany dźwięk.
■ Nie występuje zjawisko zaniku fali (osłabienia dźwięku, typowe dlaodbioru AM lub FM). Sygnał
systemu DAB jest odtwarzany ze
stałą głośnością.
Gdy sygnał DAB jest zbyt słaby, by mógł być wychwycony przez
odbiornik, odbiór jest przerywanycałkowicie. Aby tego uniknąć,
należy aktywować opcję Łączenie
z DAB i/lub Łączenie z FM w menu
opcji systemu DAB (patrz poniżej).
■ W przypadku systemu DAB nie występują zakłócenia generowaneprzez stacje nadające na
zbliżonych częstotliwościach
(zjawisko typowe dla odbioru stacji
AM i FM).
■ Odbijanie sygnału DAB od przeszkód naturalnych lub
budynków poprawia odbioru,
podczas gdy podobne okoliczności
pogarszają odbiór AM i FM.
■ Gdy włączony jest odbiór DAB, tuner FM systemu audio-
nawigacyjnego pozostaje aktywny
w tle, stale wyszukując stacje FM o najmocniejszym sygnale. Jeśli
włączona jest funkcja TP 3 27,
nadawane są komunikaty dla
kierowców ze stacji FM, która jest w
danej chwili najlepiej odbierana.
Wyłączyć funkcję TP, aby odbiór
DAB nie był przerywany
komunikatami dla kierowców ze
stacji FM.Menu Opcja DAB
W celu otwarcia menu konfiguracji
systemu DAB:
Nacisnąć przycisk ;, a następnie
wybrać przycisk ekranowy
Ustawienia .
Wybrać opcję Ustawienia radia , a
następnie Opcja DAB , aby wyświetlić
odpowiednie menu.
Ustawienie kategorii DAB
Aby wybrać, które kategorie mają być
wyświetlane w opcji Lista kategorii
DAB w Menu DAB 3 25 , wybrać opcję
Ustawienie kategorii DAB . Zostanie
wyświetlone odpowiednie menu.
Page 30 of 119
30Radioodtwarzacz
Wybrać opcję Wszystkie lub
zaznaczyć albo zlikwidować
zaznaczenie niektórych kategorii spośród dostępnych opcji.
Wybrać OK, aby potwierdzić wybór.
Konfiguracja systemu DAB
W menu Opcja DAB można dokonać
ustawień dotyczących odbioru
programów radiowych w systemie
DAB.
Przełączanie programów DAB
Gdy funkcja ta jest włączona,
urządzenie przełącza się na odbiór tej samej usługi (programu) z innego
multipleksu DAB (częstotliwości, jeśli
jest dostępna) w przypadku zbyt
słabego sygnału DAB, by mógł być
wychwycony przez odbiornik.
Dla opcji Łączenie z DAB wybrać
ustawienie Włączony lub Wyłączony .
Przełączanie programów FM
Gdy funkcja ta jest włączona,
urządzenie przełącza się na odbiór
stacji FM odpowiadającej
włączonemu programowi DAB (jeśli
jest dostępna) w przypadku zbyt
słabego sygnału DAB, by mógł być
wychwycony przez odbiornik.
Dla opcji Łączenie z FM wybrać
ustawienie Włączony lub Wyłączony .
Kompresja zakresu dynamicznego
Gdy funkcja ta jest włączona, zakres
dynamiczny sygnału DAB jest
ograniczony. Oznacza to, że poziom
dźwięków głośnych zostaje obniżony, a poziom dźwięków cichych zostaje
podwyższony. Dzięki tej funkcji
głośność systemu Infotainment
można zwiększyć tak, by dobrze były
słyszane dźwięki ciche, a dźwięki
głośnie nie były zbyt donośne.Dla opcji Dyn. reg. częst. wybrać
ustawienie Włączony lub Wyłączony .
Wybieranie pasma częstotliwości
Za pomocą tej funkcji można określić,
które zakresy częstotliwości DAB
mają być odbierane przez system
audio-nawigacyjny.
Wybrać Tylko pasmo L
(1452 - 1492 MHz, radio naziemne i
satelitarne), Tylko pasmo III
(174 - 240 MHz, radio naziemne) lub
Oba .
Wiadomości tekstowe ze stacji
Gdy funkcja ta jest włączona,
wyświetlane są dodatkowe
informacje dotyczące aktualnie
odbieranego programu lub aktualnie
nadawanego utworu, na przykład
tytuł, wykonawca, rodzaj muzyki,
wiadomości lub komunikaty drogowe.
Aby włączyć lub wyłączyć
wyświetlanie tych informacji, dla opcji
Regionalny wybrać ustawienie
Włączony lub Wyłączony .
