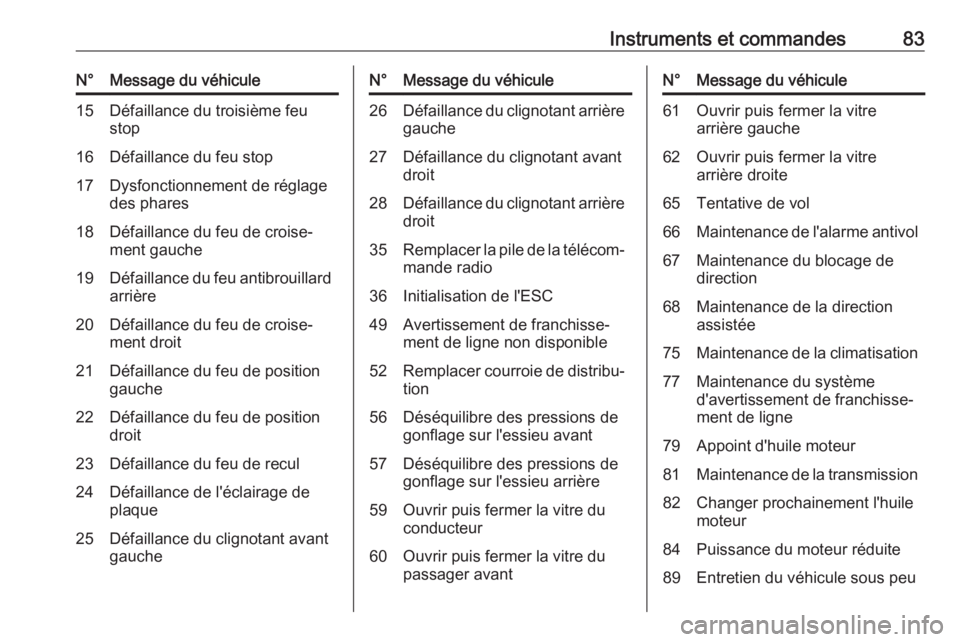

Instruments et commandes83N°Message du véhicule15Défaillance du troisième feu
stop16Défaillance du feu stop17Dysfonctionnement de réglage
des phares18Défaillance du feu de croise‐
ment gauche19Défaillance du feu antibrouillard
arrière20Défaillance du feu de croise‐
ment droit21Défaillance du feu de position
gauche22Défaillance du feu de position
droit23Défaillance du feu de recul24Défaillance de l'éclairage de
plaque25Défaillance du clignotant avant
gaucheN°Message du véhicule26Défaillance du clignotant arrière gauche27Défaillance du clignotant avant
droit28Défaillance du clignotant arrière droit35Remplacer la pile de la télécom‐
mande radio36Initialisation de l'ESC49Avertissement de franchisse‐
ment de ligne non disponible52Remplacer courroie de distribu‐ tion56Déséquilibre des pressions de
gonflage sur l'essieu avant57Déséquilibre des pressions de
gonflage sur l'essieu arrière59Ouvrir puis fermer la vitre du
conducteur60Ouvrir puis fermer la vitre du
passager avantN°Message du véhicule61Ouvrir puis fermer la vitre
arrière gauche62Ouvrir puis fermer la vitre
arrière droite65Tentative de vol66Maintenance de l'alarme antivol67Maintenance du blocage de
direction68Maintenance de la direction
assistée75Maintenance de la climatisation77Maintenance du système
d'avertissement de franchisse‐
ment de ligne79Appoint d'huile moteur81Maintenance de la transmission82Changer prochainement l'huile
moteur84Puissance du moteur réduite89Entretien du véhicule sous peu

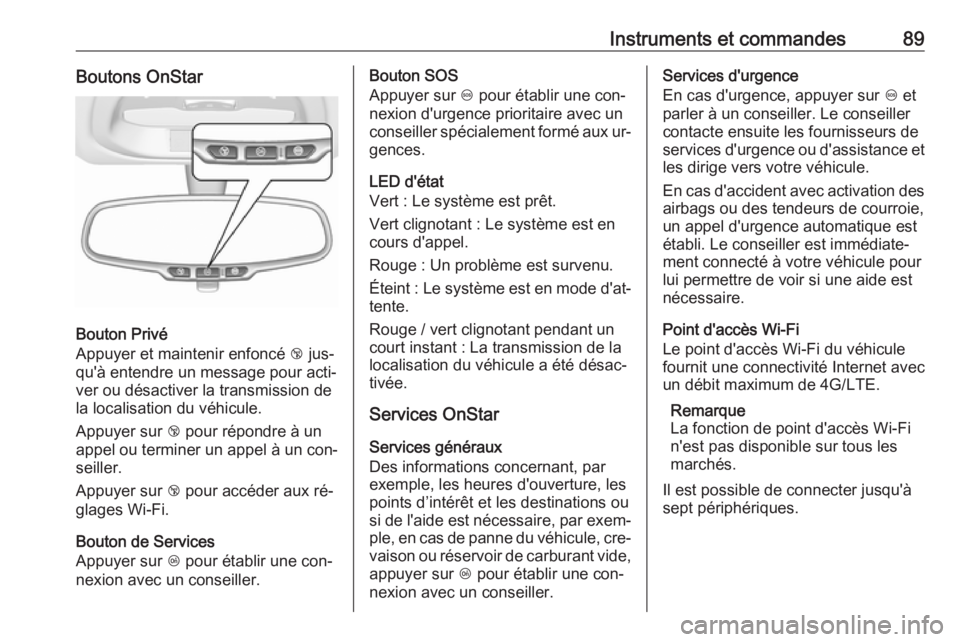

Instruments et commandes89Boutons OnStar
Bouton Privé
Appuyer et maintenir enfoncé j jus‐
qu'à entendre un message pour acti‐ ver ou désactiver la transmission de
la localisation du véhicule.
Appuyer sur j pour répondre à un
appel ou terminer un appel à un con‐
seiller.
Appuyer sur j pour accéder aux ré‐
glages Wi-Fi.
Bouton de Services
Appuyer sur Z pour établir une con‐
nexion avec un conseiller.
Bouton SOS
Appuyer sur [ pour établir une con‐
nexion d'urgence prioritaire avec un
conseiller spécialement formé aux ur‐
gences.
LED d'état
Vert : Le système est prêt.
Vert clignotant : Le système est en
cours d'appel.
Rouge : Un problème est survenu.
Éteint : Le système est en mode d'at‐
tente.
Rouge / vert clignotant pendant un
court instant : La transmission de la localisation du véhicule a été désac‐
tivée.
Services OnStar
Services généraux
Des informations concernant, par
exemple, les heures d'ouverture, les
points d’intérêt et les destinations ou
si de l'aide est nécessaire, par exem‐ ple, en cas de panne du véhicule, cre‐vaison ou réservoir de carburant vide,
appuyer sur Z pour établir une con‐
nexion avec un conseiller.Services d'urgence
En cas d'urgence, appuyer sur [ et
parler à un conseiller. Le conseiller
contacte ensuite les fournisseurs de
services d'urgence ou d'assistance et les dirige vers votre véhicule.
En cas d'accident avec activation des
airbags ou des tendeurs de courroie,
un appel d'urgence automatique est
établi. Le conseiller est immédiate‐ ment connecté à votre véhicule pour
lui permettre de voir si une aide est
nécessaire.
Point d'accès Wi-Fi
Le point d'accès Wi-Fi du véhicule
fournit une connectivité Internet avec
un débit maximum de 4G/LTE.
Remarque
La fonction de point d'accès Wi-Fi
n'est pas disponible sur tous les
marchés.
Il est possible de connecter jusqu'à
sept périphériques.

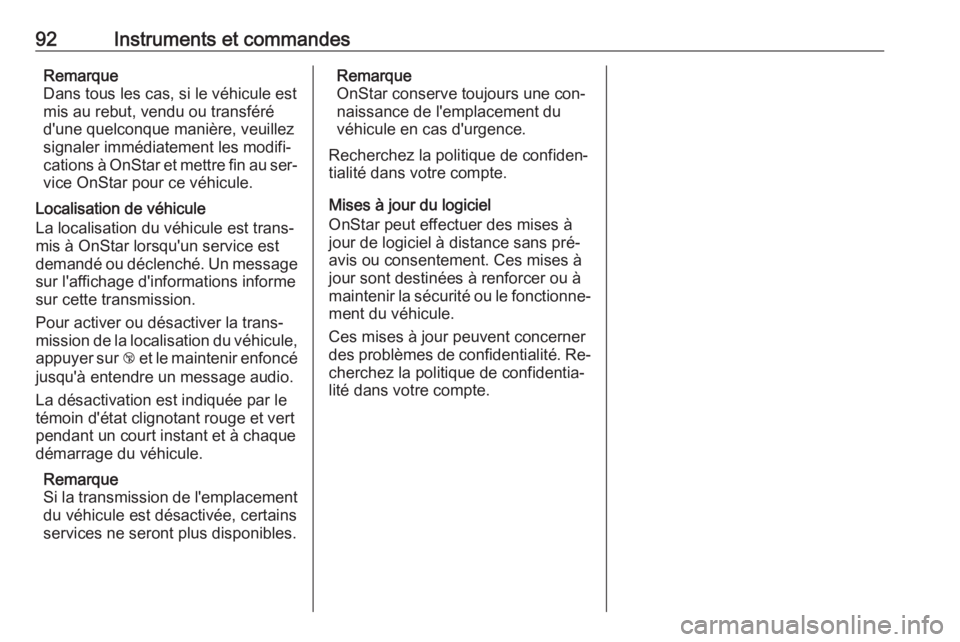

92Instruments et commandesRemarque
Dans tous les cas, si le véhicule est
mis au rebut, vendu ou transféré
d'une quelconque manière, veuillez
signaler immédiatement les modifi‐
cations à OnStar et mettre fin au ser‐
vice OnStar pour ce véhicule.
Localisation de véhicule
La localisation du véhicule est trans‐
mis à OnStar lorsqu'un service est
demandé ou déclenché. Un message sur l'affichage d'informations informe
sur cette transmission.
Pour activer ou désactiver la trans‐
mission de la localisation du véhicule,
appuyer sur j et le maintenir enfoncé
jusqu'à entendre un message audio.
La désactivation est indiquée par le
témoin d'état clignotant rouge et vert
pendant un court instant et à chaque
démarrage du véhicule.
Remarque
Si la transmission de l'emplacement
du véhicule est désactivée, certains
services ne seront plus disponibles.Remarque
OnStar conserve toujours une con‐
naissance de l'emplacement du
véhicule en cas d'urgence.
Recherchez la politique de confiden‐
tialité dans votre compte.
Mises à jour du logiciel
OnStar peut effectuer des mises à
jour de logiciel à distance sans pré‐ avis ou consentement. Ces mises à
jour sont destinées à renforcer ou à
maintenir la sécurité ou le fonctionne‐
ment du véhicule.
Ces mises à jour peuvent concerner
des problèmes de confidentialité. Re‐ cherchez la politique de confidentia‐
lité dans votre compte.

110Conduite et utilisationConduite etutilisationConseils de conduite .................110
Contrôle du véhicule ................110
Direction .................................. 111
Démarrage et utilisation .............111
Rodage d'un véhicule neuf ......111
Positions de la serrure de contact .................................... 111
Prolongation de l'alimentation . 112
Démarrage du moteur .............112
Coupure d'alimentation en décélération ............................ 113
Système d'arrêt-démarrage .....113
Stationnement ......................... 116
Gaz d'échappement ...................117
Catalyseur ............................... 117
Boîte manuelle ........................... 118
Boîte manuelle automatisée ......118
Affichage de la transmission ...119
Démarrage du moteur .............119
Levier sélecteur .......................119
Mode manuel ........................... 121Programmes de conduite
électroniques .......................... 121
Défaillance ............................... 121
Freins ......................................... 122
Antiblocage de sécurité ...........122
Frein de stationnement ............123
Assistance au freinage ............123
Aide au démarrage en côte .....123
Systèmes de contrôle de con‐
duite ........................................... 124
Système antipatinage ..............124
Electronic Stability Control ......125
Mode ville ................................ 125
Systèmes d'assistance au con‐
ducteur ....................................... 127
Régulateur de vitesse ..............127
Limiteur de vitesse ..................128
Aide au stationnement .............130
Avertissement de franchissement de ligne .........131
Carburant ................................... 133
Carburant pour moteurs à essence .................................. 133
Carburant pour utilisation au gaz liquéfié .................................... 133
Faire le plein ............................ 135
Consommation de carburant - Émissions de CO 2
................. 139Conseils de conduite
Contrôle du véhicule
Ne jamais rouler avec le moteur
arrêté
De nombreux systèmes ne fonction‐
neront plus dans ce cas (p. ex. le ser‐ vofrein, la direction assistée). Con‐
duire de cette façon constitue un dan‐ ger pour vous et pour les autres.
Tous les systèmes fonctionnent pen‐
dant un Autostop.
Système Stop/Start 3 113.
Augmentation du ralenti Si un chargement de batterie duvéhicule est nécessaire en raison de
la condition de la batterie, la puis‐
sance délivrée par l'alternateur doit être augmentée. Ceci est effectué par
une augmentation du ralenti qui peut
être entendue.
Un message s'affiche au centre d'in‐
formations du conducteur.

Conduite et utilisation119Affichage de la transmission
En mode automatique, le programmede conduite est signalé par D sur le
centre d'informations du conducteur.
En mode manuel, M et le chiffre du
rapport de vitesse sont indiqués.
R signale la marche arrière.
N signale le point mort.
Démarrage du moteur Pour démarrer le moteur, relâcher la
pédale de frein, si le levier sélecteur
n'est pas sur la position N.
La boîte de vitesses passe automati‐
quement en mode N au moment du
démarrage. Un léger retard peut sur‐
venir.
Il est également impossible de dé‐
marrer en cas de panne de tous les feux stop.
Levier sélecteur
Toujours déplacer le levier sélecteur
aussi loin que possible dans la direc‐
tion adéquate. Quand il est relâché, il
revient automatiquement en position
centrale.
N:position neutre (point mort)D/
M:basculement entre le mode de
changement de vitesse auto‐
matique (D) et (M) . L'affichage
de la transmission indique soit
D ou M avec le rapport de vi‐
tesse engagé<:passage à un rapport de vi‐
tesse supérieur en mode ma‐
nuelle]:passage à un rapport de vi‐
tesse inférieur (rétrograder) en
mode manuelleR:marche arrière. N'engager
qu'avec le véhicule à l'arrêt
Si le levier sélecteur est déplacé de R vers la gauche, D est directement
engagé.
Si le levier sélecteur est déplacé de
D vers < ou ], le mode manuel M est
sélectionné et la boîte de vitesses procède au changement de rapport.
Prendre la route Enfoncer la pédale de frein et dépla‐
cer le levier sélecteur sur D/M ou R.
Si D est sélectionné, la boîte de vi‐
tesses est en mode automatique et la

120Conduite et utilisationpremière vitesse est engagée. En sé‐
lectionnant R, la marche arrière est
engagée. Après avoir relâché la pé‐
dale de frein, le véhicule commence à démarrer lentement.
Pour démarrer et partir immédiate‐
ment sans appuyer sur la pédale de
frein, mettre le levier sélecteur sur D
ou sur R. D ou R clignote un bref ins‐
tant dans le centre d'informations du
conducteur. Accélérer tant que D ou
R clignote. Le rapport sélectionné est
engagé et le véhicule se met en mou‐ vement.
Si vous n'appuyez pas sur la pédale
d'accélérateur aussi longtemps que
D ou R clignote dans le centre d'in‐
formations du conducteur, aucun rap‐ port n'est engagé.
Arrêt du véhicule En D, le premier rapport est engagé
et la transmission est débrayée
quand le véhicule est arrêté. En R, la
marche arrière reste engagée.Frein moteur
Mode Automatique
En pente, la boîte manuelle automa‐ tisée ne passe pas aux rapports su‐
périeurs à moins qu'un régime moteur
relativement important n'ait été at‐
teint. Elle rétrograde à temps lors des freinages.
Mode manuel
Pour utiliser l'effet du frein moteur, ré‐
trograder à temps en cas de conduite en pente. Le passage en mode ma‐
nuel n'est possible que lorsque le mo‐
teur tourne.
Désenlisement du véhicule
L'alternance marche avant / marche
arrière est uniquement autorisée si le
véhicule est enlisé dans du sable, de
la boue ou de la neige. Déplacer le
levier sélecteur entre les positions R
et D de manière répétée. Ne pas em‐
baller le moteur et éviter toute accé‐
lération brusque.Stationnement
Le rapport de vitesse le dernier en‐
gagé (voir l'affichage de transmis‐ sion) reste engagé lorsque le contact
est coupé. En position N, aucun rap‐
port n'est engagé.
De ce fait, ne jamais serrer le frein de
stationnement lorsque le contact est
coupé. Si le frein de stationnement
n'est pas serré, P clignote sur l’affi‐
chage de transmission et la clé de
contact ne peut pas être enlevée du
contact d'allumage. P s’arrête de cli‐
gnoter sur l’affichage de transmission
dès que le frein de stationnement est légèrement serré.
Une fois le contact coupé, la boîte de
vitesses ne réagit plus aux déplace‐
ments du levier sélecteur.
Système de surveillance de la
pression des pneus
Pour commencer le processus d'ap‐
pariement des capteurs du système
de surveillance de la pression des
pneus, le levier sélecteur doit être dé‐ placé et maintenu en position N pen‐
dant cinq secondes. P s'allume sur

Conduite et utilisation121l'affichage de transmission pour si‐
gnaler que le processus d'apparie‐
ment des capteurs peut commencer.
Système de surveillance de la pres‐
sion des pneus 3 164.
Mode manuel Si un rapport supérieur est engagé à
trop faible régime ou si un rapport in‐
férieur est engagé à trop haut régime,
aucun changement de vitesse n'a
lieu. Ceci permet d'éviter des régimes trop faibles ou trop élevés du moteur. M et le numéro du rapport sélectionné
clignotent, puis le rapport actuel s'af‐
fiche à nouveau.
À un régime moteur trop bas, la boîte de vitesses passe automatiquement
à un rapport inférieur.
Lorsque + ou - est sélectionné en
mode automatique, la boîte passe en mode manuel et effectue le change‐
ment de vitesse correspondant.Indication de rapport de vitesse
Le symbole R associé à un chiffre in‐
dique à quel moment un changement
de rapport est recommandé dans un
objectif d'économie de carburant.
L'indication de rapport de vitesse ne
s'affiche qu'en mode manuel.
Programmes de conduiteélectroniques
Le programme adaptatif détermine le
passage des vitesses en fonction des
conditions de conduite, par exemple en cas de charge plus élevée ou de
conduite en montagne.
Défaillance
Pour protéger la boîte manuelle auto‐
matisée contre toute détérioration, la
transmission est automatiquement
embrayée à des températures d'em‐
brayage élevées.
En cas de défaillance, le témoin g
s'allume. De plus, un message
d'avertissement est affiché sur le cen‐ tre d'informations du conducteur.
Messages du véhicule 3 82.Il est impossible de continuer à con‐
duire ou la conduire est restreinte, en fonction de la défaillance.
Faire remédier à la cause du pro‐
blème par un atelier.

158Soins du véhiculeN°Circuit électrique1Hayon2–3Lunette arrière chauffante4Rétroviseur extérieur chauffant5Toit ouvrant6Module de commande de trans‐
mission7Module de commande du moteur8–9ABS10Module de commande de carros‐ serie, tension11Caméra arrière12–13–14Module de commande de
moteur/Module de commande
de transmission15Système d'injection/DémarreurN°Circuit électrique16Pompe à carburant17Module de commande du moteur 118Module de commande du moteur219Système d'injection/Allumage20Système de climatisation21Capteur de batterie22Verrouillage électrique de la
colonne de direction23Ventilateur de refroidissement,
bas24–25Commutateur de rétroviseur
extérieur26Module de commande de
moteur/Module de commande
de boîte manuelle automatisée27Circuit d'alimentation28Commutateur de freinageN°Circuit électrique29Détecteur d'occupation de siège30Réglage de la portée des phares31Avertisseur sonore32Phares antibrouillard33Feu de route gauche34Feu de route droit35–36Essuie-glace arrière37Feu de virage gauche38Système de lave-glace39Feu de virage droit40–41–42Démarreur 243Tableau de bord44Boîte manuelle automatisée45Démarreur 1

Informations au client197Informations au
clientInformations au client ................197
Déclaration de conformité .......197
Réparation des dégâts d'une collision ................................... 199
Reconnaissance de logiciel .....199
Enregistrement des données du véhicule et vie privée .................203
Enregistrements des données d'événements ......................... 203
Identification de fréquence radio (RFID) ..................................... 204Informations au client
Déclaration de conformité
Systèmes de transmission radio Ce véhicule dispose de systèmes
transmettant et/ou recevant des on‐
des radio soumis à la directive
1999/5/EC. Ces systèmes sont con‐
formes aux exigences essentielles
ainsi qu'à d'autres dispositions perti‐
nentes de la directive 1999/5/EC. Des copies des déclarations de confor‐
mité sont disponibles via notre site
Web.

Informations au client203Enregistrement des
données du véhicule et
vie privée
Enregistrements des données d'événements
Modules de stockage de données
dans le véhicule
Le véhicule est doté d'un grand nom‐
bre de composants électroniques
contenant des modules de stockage
de données qui mémorisent de ma‐
nière temporaire ou permanente des
donnes techniques concernant l'état
du véhicule, les évènements et les er‐ reurs. En général, ces informations
techniques permettent de documen‐
ter l'état des pièces, modules, systè‐
mes ou l'environnement :
● Conditions de fonctionnement de
composants de système (par ex.niveaux de remplissage).● Messages d'état du véhicule et de ses composants uniques
( par ex. nombre de tours de roue/
vitesse de rotation, ralentisse‐
ment, accélération latérale).
● Dysfonctionnement et défauts dans des composants de sys‐
tème importants.
● La réaction du véhicule dans des
conditions particulières de con‐
duite (par ex. déploiement d'un
airbag, activation du système de
régulation de stabilité).
● Conditions environnementales (par ex. température).
Ces données sont uniquement des
données techniques et faciliteront
l'identification et la correction des er‐
reurs ainsi que l'optimisation des
fonctions du véhicule.
Les profils de déplacement indiquant
les itinéraires parcourus ne peuvent
pas être créés avec ces données.
Si des services sont utilisés (par ex.
travaux de réparation, procédures de
services, cas de garantie, assurance qualité), les employés du réseau
d'entretien (y compris le fabricant)peuvent, en utilisant des appareils de
diagnostic spéciaux, lire ces informa‐
tions techniques à partir de modules
de stockage de données d'événe‐
ment et d'erreur. Des informations
supplémentaires peuvent vous être
fournies dans ces ateliers, le cas
échéant. Une fois qu'une erreur a été corrigée, les données sont effacées
du module de stockage de données ou elles sont continuellement écra‐sées.
Il se peut que, pendant le fonctionne‐
ment normal du véhicule, certaines
situations sont rencontrées où ces
données techniques se rapportant à
d'autres informations (rapport d'acci‐
dent, dommages sur le véhicule,
énoncés de témoin, etc.) peuvent être associées à une personne spécifique
- éventuellement avec l'aide d'un ex‐
pert.
Des fonctions supplémentaires, avec
le consentement du client ( par ex. lo‐
cation du véhicule en cas d'urgence) permettent la transmission de don‐
nées particulières du véhicule.
