instrument panel OPEL KARL 2017.5 Instruktionsbog (in Danish)

10Kort og godtOversigt over instrumentpanel

26Nøgler, døre og ruderBilens sikkerhedTyverialarm
Den overvåger: ● døre, bagklap, motorhjelm● tænding
Status-lysdiode
Status-lysdioden er integreret i føle‐
ren øverst på instrumentpanelet.
Status i de første 30 sekunder efter
aktivering af tyverialarmen:Diode tændt:test, armerings-
forsinkelseDioden blinker
hurtigt:døre, bagklap eller
motorhjelm ikke
lukket korrekt,
eller fejl i systemet
Ved fejl søges hjælp på et værksted.
Deaktivering
Oplåsning af bilen ved tryk på c deak‐
tiverer tyverialarmen.
Alarm Når alarmen udløses, lyder alarmhor‐
net, og havariblinket blinker samtidig. Antallet og varigheden af alarmsigna‐
lerne er fastlagt i lovgivningen.
Alarmen kan afbrydes ved at trykke
på en hvilken som helst knap på fjern‐ betjeningen eller ved at slutte tændin‐
gen til.
Tyverialarmen kan kun deaktiveres
ved at trykke på c på radioens fjern‐
betjening eller ved at slå tændingen
til.
Fejlmeddelelser 3 81.
Hvis bilens batteri skal kobles fra
(f.eks. i forbindelse med vedligehol‐
delsesarbejde), skal alarmsirenen
deaktiveres på følgende måde: Slå
tændingen til og derefter fra. Dernæst frakobles bilens batteri i løbet af
15 sekunder.
Startspærre Systemet er en del af tændingskon‐
takten og af kontroller, om bilen må
startes med den aktuelle nøgle.
Startspærren aktiveres automatisk,
når nøglen tages ud af tændingen.
Hvis kontrollampen d blinker, når
tændingen er slået til, er der en fejl i
systemet. Motoren kan ikke startes.
Afbryd tændingen og forsøg at starte
igen.
Blinker kontrollampen fortsat, kan
man forsøge at starte motoren med reservenøglen; søg hjælp på et værk‐
sted.

Sæder, sikkerhed39Brug af sikkerhedssele under
graviditet9 Advarsel
Hofteselen skal anbringes så lavt
som muligt over bækkenet for at
forhindre tryk mod underlivet.
Airbags
Airbagsystemet består af et vist antal individuelle systemer, afhængigt af
udstyrets omfang.
Når airbaggene udløses, pustes de
op på brøkdele af et sekund. De
tømmes også så hurtigt, at det ofte
ikke bemærkes ved et uheld.9 Advarsel
Hvis systemerne håndteres
forkert, kan de pludselig blive
udløst eksplosionsagtigt.
Bemærkninger
Elektronikken til styring af airbagsy‐
stemer og selestrammere er place‐
ret i midterkonsollen. Anbring ikke
magnetiske genstande i dette
område.
Påsæt ingen genstande på airbag‐
genes afdækninger, og dæk dem
ikke med andre materialer. Få
beskadigede afdækninger udskiftet af et værksted.
Den enkelte airbag kan kun udløses
én gang. Når først en airbag har
været udløst, skal den udskiftes af et
værksted. Desuden kan det være
nødvendigt at få rattet, instrument‐
panelet, dele af panelerne, dørtæt‐
ningerne, håndtagene og sæderne
udskiftet.
Der må ikke foretages ændringer på airbagsystemet, da bilens typegod‐
kendelse ellers bortfalder.
Når airbaggene pustes op, kan varme
udstrømmende gasser forårsage
forbrændinger.
Fejl
Hvis der er en fejl i airbaggene,
tænder kontrollampen v, og der vises
en meddelelse eller en advarsels‐
kode i førerinformationscentret.
Systemet fungerer ikke.
Få årsagen til fejlen udbedret af et
værksted.
Kontrollampe for airbagsystemer
3 70.

Opbevaring57Læsseinformation● Tunge genstande placeres i bagagerummet op mod ryglæ‐
nene på bagsæderne. Kontroller, at ryglænene er forsvarligt låst.
Hvis det er nødvendigt at stable
genstandene, skal de tungeste
genstande anbringes nederst.
● Løse genstande i bagagerummet
sikres, så de ikke rutsjer rundt.
● Ved transport af genstande i bagagerummet må bagsæderyg‐lænene ikke være fældet frem‐
over.
● Lasten må ikke rage op over ryglænene.
● Læg aldrig genstande på baga‐ gerumsafdækningen eller på
instrumentpanelet, og tildæk ikke
føleren oven på instrumentpane‐
let.
● Bagage etc. må ikke hindre føre‐
rens betjening af pedaler, parke‐
ringsbremse og gearvælger eller
hans/hendes bevægelsesfrihed.
Der må ikke være løse
genstande i kabinen.● Kør ikke med åben bagklap.9 Advarsel
Kontroller altid at bagagen i bilen
er forsvarligt anbragt. Ellers kan genstande blive kastet rundt inde i bilen og forårsage personskader
eller skader på bagagen eller
bilen.
● Nyttelasten er forskellen mellem
den tilladte totalvægt (se typeskilt
3 177) og egenvægten ifølge
EU.
Nyttelasten beregnes ved at
indskrive dataene for bilen i
vægttabellen forrest i denne
håndbog.
Køreklar vægt ifølge EF omfatter førerens vægt (68 kg), bagage
( 7 kg) og alle væsker (brændstof‐
tank 90 % fyldt).
Specialudstyr og tilbehør øger
egenvægten.
● Kørsel med taglast øger bilens følsomhed over for sidevind oggør bilen vanskeligere at manøv‐ rere på grund af dens højere
tyngdepunkt. Lasten skal forde‐
les jævnt og fastgøres forsvarligt
med remme. Dæktrykket og
bilens hastighed tilpasses efter
belastningstilstanden. Kontroller
med jævne mellemrum, om
lasten sidder fast, og efterspænd
remmene.

80Instrumenter og betjeningInformationsdisplayInformationsdisplayet er placeret i
instrumentpanelet i nærheden af
instrumentgruppen.
Alt efter bilens konfiguration har den
enten et
● Grafisk info-display
eller
● 7" farve-info-display med berø‐
ringsfølsom skærmfunktion
Bilen har et 7" Farve-infodisplay med
touchscreen-funktion.
Informationsdisplayene kan vise: ● tid 3 61
● udetemperatur 3 61
● dato 3 61
● Infotainment-system, se beskri‐ velsen i Infotainment-håndbogen
● vejledning for parkeringsassi‐ stent 3 125
● systemmeddelelser
● individuelle indstillinger 3 84Grafisk info-display
Tryk på X for at tænde displayet.
Tryk på MENU for at vælge hoved‐
menusiden.
Vælg menusiden ved at dreje MENU.
Tryk på MENU for at bekræfte et valg.
Tryk på BACK for at afslutte en menu
uden at ændre en indstilling.
7" Farve-info-display
Valg af menuer og indstillinger
Menuerne og indstillingerne nås via
displayet.
Tryk på X for at tænde displayet.
Tryk på ; for at vise startsiden.
Bank på den ønskede menu-displayi‐
kon med en finger.
Bank på den pågældende ikon for at
bekræfte et valg.
Bak på 9 for at komme tilbage til det
næste højere menuniveau.
Tryk på ; for at vende tilbage til start‐
siden.
Yderligere oplysninger fremgår af
instruktionsbogen til Infotainment.
Individuelle indstillinger 3 84.

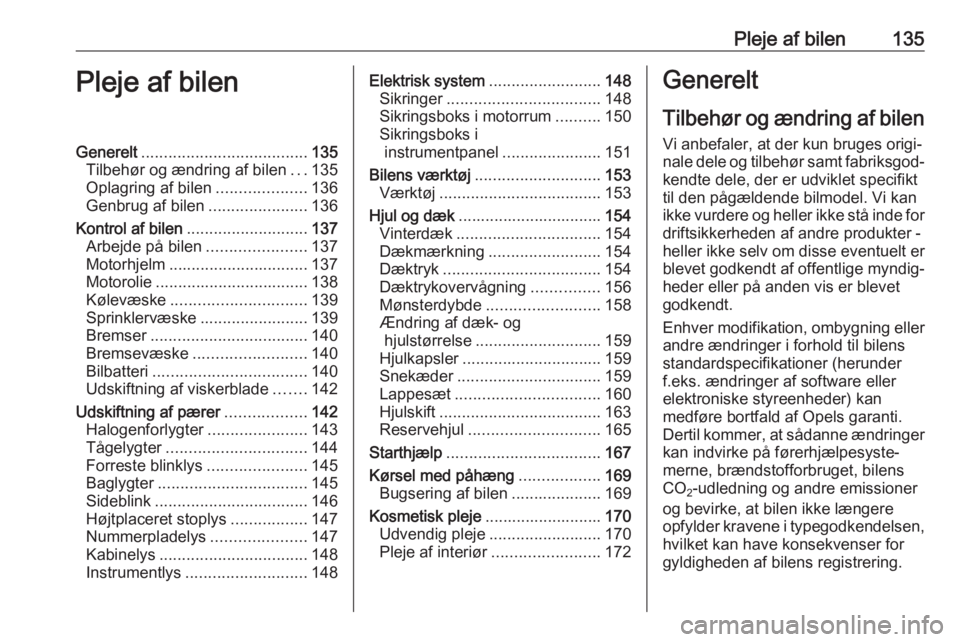

Pleje af bilen135Pleje af bilenGenerelt..................................... 135
Tilbehør og ændring af bilen ...135
Oplagring af bilen ....................136
Genbrug af bilen ......................136
Kontrol af bilen ........................... 137
Arbejde på bilen ......................137
Motorhjelm ............................... 137
Motorolie .................................. 138
Kølevæske .............................. 139
Sprinklervæske ........................139
Bremser ................................... 140
Bremsevæske ......................... 140
Bilbatteri .................................. 140
Udskiftning af viskerblade .......142
Udskiftning af pærer ..................142
Halogenforlygter ......................143
Tågelygter ............................... 144
Forreste blinklys ......................145
Baglygter ................................. 145
Sideblink .................................. 146
Højtplaceret stoplys .................147
Nummerpladelys .....................147
Kabinelys ................................. 148
Instrumentlys ........................... 148Elektrisk system.........................148
Sikringer .................................. 148
Sikringsboks i motorrum ..........150
Sikringsboks i instrumentpanel ......................151
Bilens værktøj ............................ 153
Værktøj .................................... 153
Hjul og dæk ................................ 154
Vinterdæk ................................ 154
Dækmærkning ......................... 154
Dæktryk ................................... 154
Dæktrykovervågning ...............156
Mønsterdybde ......................... 158
Ændring af dæk- og hjulstørrelse ............................ 159
Hjulkapsler ............................... 159
Snekæder ................................ 159
Lappesæt ................................ 160
Hjulskift .................................... 163
Reservehjul ............................. 165
Starthjælp .................................. 167
Kørsel med påhæng ..................169
Bugsering af bilen ....................169
Kosmetisk pleje .......................... 170
Udvendig pleje ......................... 170
Pleje af interiør ........................ 172Generelt
Tilbehør og ændring af bilen Vi anbefaler, at der kun bruges origi‐
nale dele og tilbehør samt fabriksgod‐
kendte dele, der er udviklet specifikt
til den pågældende bilmodel. Vi kan
ikke vurdere og heller ikke stå inde for
driftsikkerheden af andre produkter -
heller ikke selv om disse eventuelt er
blevet godkendt af offentlige myndig‐
heder eller på anden vis er blevet
godkendt.
Enhver modifikation, ombygning eller andre ændringer i forhold til bilens
standardspecifikationer (herunder
f.eks. ændringer af software eller
elektroniske styreenheder) kan
medføre bortfald af Opels garanti. Dertil kommer, at sådanne ændringer
kan indvirke på førerhjælpesyste‐
merne, brændstofforbruget, bilens
CO 2-udledning og andre emissioner
og bevirke, at bilen ikke længere
opfylder kravene i typegodkendelsen,
hvilket kan have konsekvenser for
gyldigheden af bilens registrering.

148Pleje af bilenKabinelys
Kabinelys, læselamper 1. Den fjernes ved at åbne den modsatte side af lampekontakten
med en skruetrækker med et fladt blad. (Pas på ikke at ridse.)
2. Tag pæren ud.
3. Udskift pæren.
4. Sæt lampeenheden i igen.
Lampe i bagagerum
1. Frigør lampen med en skruetræk‐
ker og tag den ud.
2. Tag pæren ud.
3. Sæt en ny pære i.
4. Sæt lampen i.
Instrumentlys
Få pærer udskiftet på et værksted.
Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er to sikringsbokse i bilen: ● Fortil i venstre side af motorrum‐ met.
● I førersiden bag et dæksel i instrumentpanelet.
Inden man udskifter en sikring, skal
der slukkes for den pågældende
kontakt, og tændingen afbrydes.

Pleje af bilen151Nr.Strømkreds17Motorstyremodul118Motorstyremodul219Indsprøjtningssystem/tænding20Klimaanlæg21Batterisensor22Elektrisk ratlås23Køleblæser lav24–25Sidespejlskontakt26Motorstyreenhed/automatiseret
gearkasse-modul27Brændstofsystem28Bremsesystem29Sædeføler30Lyslængderegulering31Horn32Tågeforlygte33Venstre fjernlysNr.Strømkreds34Højre fjernlys35–36Bagrudevisker37Drejelygte, venstre38Sprinklersystem39Drejelygte, højre40–41–42Starter 243Instrumentbræt44Automatiseret gearkasse, DC-
DC-omformer45Starter 146ABS47Køleblæser høj48Forrudevisker49Karrosseristyreenhed/Rests‐
trøm fraNår de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
Sikringsboksen sidder i førersiden
bag et dæksel i instrumentpanelet.
For at åbne rummet, tryk låsefligene
sammen, vip dækslet ned og tag ud.

198KKabinebelysning ........................... 94
Kabinelys ............................. 95, 148
Kapaciteter ................................ 185
Katalysator ................................. 113
Klimastyring .................................. 97
Klimaanlæg .................................. 15
Km-tæller ..................................... 64
Knapper på rattet .........................59
Kode ............................................. 81
Kontrollamper ......................... 63, 67
Kontroller på bilen ......................137
Kontrol over bilen ....................... 106 Kopholdere .................................. 51
Køle- og frostvæske ...................174
Kølevandstermometer .................65
Kølevæske ................................. 139
Kølevæsketemperatur .................73
Kørekomfortsystemer .................119
Kørelys ........................................ 92
L
Ladesystem ................................. 71
Lagrede indstillinger .....................21
Lappesæt ................................... 160 Lastrum .................................. 24, 52
Lastrumsdækken .........................54
Lighter .......................................... 63
Luftindtag ................................... 104
Lyskontakt ................................... 91Lyslængderegulering ...................92
Lysstyrke for instrumentlys ..........94
Læselamper ................................. 95
Læsseinformation ........................57
M Manuel funktion .........................116
Manuel gearkasse .....................113
Manuel indstilling .........................27
Manuelle ruder ............................. 29
Manuel nedblænding ...................28
Modelspecifikke data .....................3
Motordata .................................. 181
Motorhjelm ................................. 137
Motorhjelm åben ........................... 74
Motorolie .................... 138, 174, 178
Motorolietryk ................................ 73
Mønsterdybde ............................ 158
Måleinstrumenter ..........................63
N Nedsat motorydelse...................... 74
Normal brug af aircondition .......104
Nummerpladelys ........................ 147
Nøgle, lagrede indstillinger ...........21
Nøgler .......................................... 19
Nøgler, låse .................................. 19
O Olie, motor .......................... 174, 178
Omdrejningstæller .......................64OnStar.......................................... 86
Opbevaring ................................... 51
Opbevaringsrum ........................... 51
Opbevaringsrum midt på konsollen .................................. 52
Oplagring af bilen .......................136
Oplåsning af bilen ..........................6
Opvarmede spejle .......................28
Opvarmet rat ................................ 59
Overensstemmelseserklæring ....187
Overhalingsblink ..........................91
Oversigt over instrumentpanel ..... 10
P Parkering ............................. 17, 111
Parkeringsassistent ...................125
Parkeringsbremse .....................118
Parkeringslys .......................... 91, 94
Parkeringsvagtprogram ................80
Placering af barnesæder .............47
Pleje af interiør .......................... 172
Pollenfilter .................................. 104
Polstring...................................... 172
Punktering .................................. 163
Påløbs-afbrydelse ...................... 109
R Radiofrekvensidentifikation (RFID) ..................................... 194
Registrerede varemærker........... 192
Registrering af forhindringer .......125

199Registrering af hændelsesdata..193
Reparation af kollisionsskader ...189
Reservehjul ................................ 165
Reststrøm fra .............................. 108
Ruder ............................................ 29
Råd om kørsel ............................ 106
S Selehusker ................................... 70Seler ............................................. 37
Service ....................................... 104
Servicedisplay ............................. 66
Serviceinformation .....................173
Servostyring.................................. 72
Siddestilling ................................. 34
Sideairbags .................................. 43
Sideblink .................................... 146
Sidespejle ..................................... 27
Sikkerhedssele .............................. 8
Sikkerhedsseler ........................... 37
Sikringer .................................... 148
Sikringsboks i instrumentpanel ..151
Sikringsboks i motorrum ............150
Snekæder .................................. 159
Softwarebekræftelse................... 189
Solskærme .................................. 31
Soltag .......................................... 31
Speedometer ............................... 63
Spejle ........................................... 27
Spejlindstilling ................................ 8Sprinklervæske .......................... 139
Start ............................................. 16
Start af motor .....................108, 114
Starthjælp .................................. 167
Start og betjening .......................107
Startspærre ............................ 26, 74
Stelnummer (VIN) ......................176
Stikdåser ...................................... 63
Stop/start-system........................ 109
Styring ........................................ 107
Symboler ....................................... 4
Sædeindstilling ........................7, 35
Sædevarme .................................. 36
T
Tag ............................................... 31
Tagbagagebærer .........................56
Taglast .......................................... 57
Tilbehør og ændring af bilen .....135
Tilkørsel af ny bil ........................ 107
Top-Tether fastgørelsesøjer ........50
Traction Control .........................119
Traction Control-system slået fra.. 73
Trepunktssele .............................. 38
Triptæller ..................................... 64
Træd på pedalen ..........................71
Typeskilt .................................... 177
Tyverialarm .................................. 26
Tændingslåsens stillinger ..........107
Tågebaglygte ................................ 93Tågebaglys .................................. 74
Tågeforlygter ............................... 93
Tågelygter .................................. 144
Tågelys ........................................ 74
U
Udetemperatur ............................. 61
Udskiftning af pærer ..................142
Udskiftning af viskerblade .........142
Udstødning ................................ 113
Udvendige lygter .............12, 74, 91
Udvendig pleje ........................... 170
Ultralyds-parkeringsassistent ......72
Ultralydsparkeringssensorer .......125
Ur ................................................. 61
V Varme- og ventilationssystem .....97
Ventilation ..................................... 97
Ventilationsspjæld ......................103
Vinterdæk .................................. 154
Viskere og sprinkler .....................13
Vognbaneskiftadvarsel .........72, 126
Vægt .......................................... 183
Værktøj ...................................... 153
Værktøjssæt ............................... 153
Y Ydelse ........................................ 182
