OPEL KARL 2017.5 Instruktionsbok

Bilvård139Symbolförklaring:● Inga gnistor, öppna lågor eller rökning.
● Skydda alltid ögonen. Explosiva gaser kan orsaka blindhet eller
skador.
● Förvara bilbatteriet oåtkomligt för
barn.
● Bilbatteriet innehåller svavelsyra som kan orsaka blindhet eller
allvarliga brännskador.
● Se instruktionsboken för ytter‐ ligare information.
● Det kan finnas explosiv gas nära batteriet.Byta torkarblad
Lyft torkararmen. Tryck på frigörings‐spaken och lossa torkarbladet.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.
Byte av bakrutetorkarblad
Lyft på torkararmen. Tryck torkar‐
bladet nedåt, lätt vinklat mot torkarar‐ men tills det lossnar.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.

140BilvårdGlödlampsbyte
Byta glödlampor Slå av tändningen och stäng av den
aktuella strömställaren eller stäng
dörrarna.
Ta enbart i sockeln på den nya glöd‐
lampan! Vidrör inte lampans glas med
bara händer.
Använd endast samma typ av lampa
när du byter.
Byt strålkastarlampor inifrån motor‐ rummet.
Lampkontroll
Slå till tändningen efter ett glödlamps‐
byte, tänd och kontrollera att
lamporna lyser.Halogenstrålkastare
Halvljus och helljus
1. Vrid och dra ut påfyllningsröret ur spolarvätskebehållaren på bilens
vänstra sida.
2. Ta bort säkringshållarens lock (endast på bilens vänstra sida).
3. Tryck ihop båda klämmorna ochlossa kontaktdonet från glödlam‐
pan.

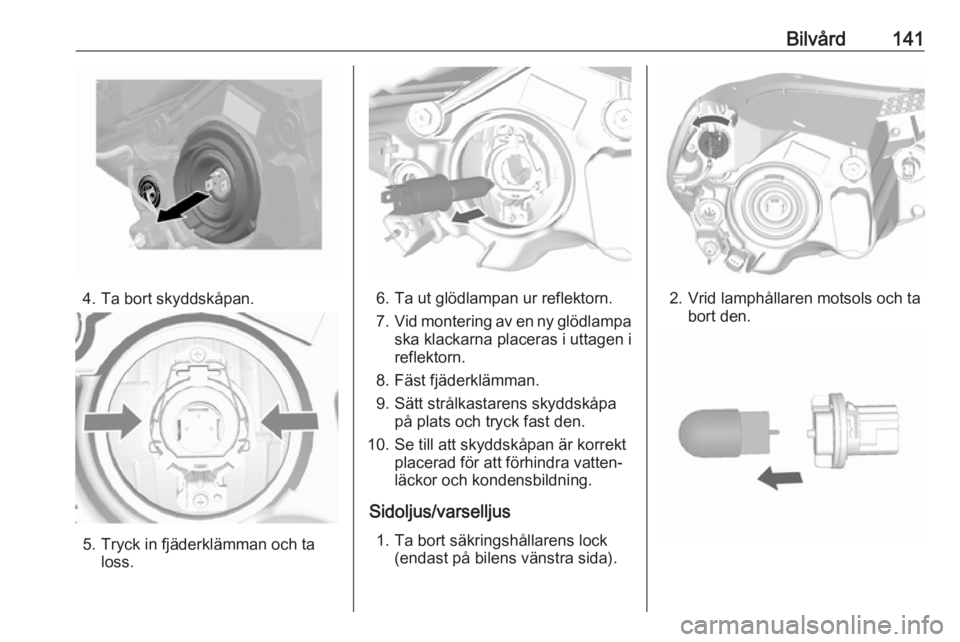

Bilvård141
4. Ta bort skyddskåpan.
5. Tryck in fjäderklämman och taloss.
6. Ta ut glödlampan ur reflektorn.
7. Vid montering av en ny glödlampa
ska klackarna placeras i uttagen i
reflektorn.
8. Fäst fjäderklämman. 9. Sätt strålkastarens skyddskåpa på plats och tryck fast den.
10. Se till att skyddskåpan är korrekt placerad för att förhindra vatten‐läckor och kondensbildning.
Sidoljus/varselljus 1. Ta bort säkringshållarens lock (endast på bilens vänstra sida).2. Vrid lamphållaren motsols och ta bort den.

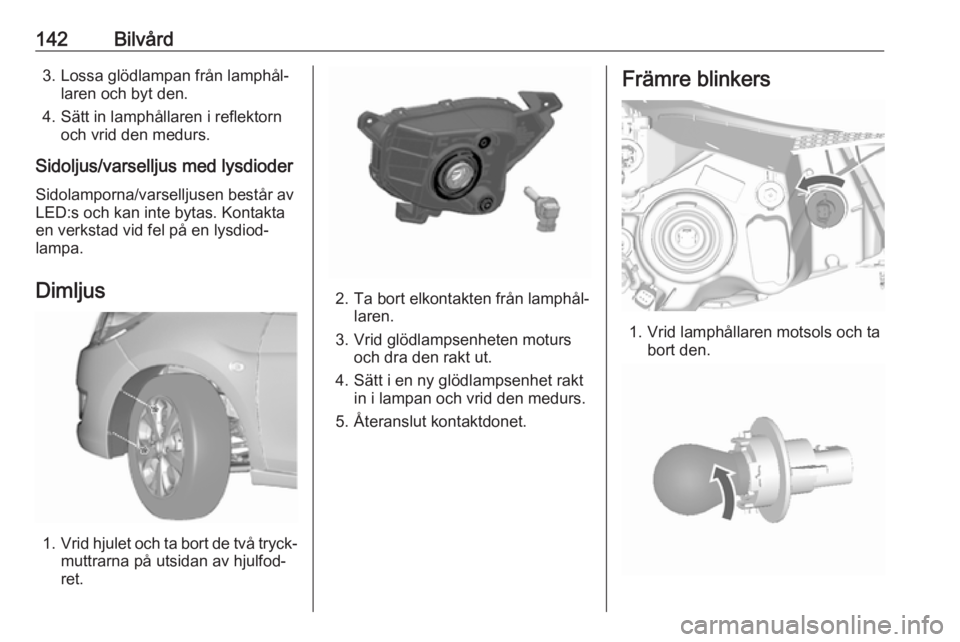

142Bilvård3. Lossa glödlampan från lamphål‐laren och byt den.
4. Sätt in lamphållaren i reflektorn och vrid den medurs.
Sidoljus/varselljus med lysdioder Sidolamporna/varselljusen består av
LED:s och kan inte bytas. Kontakta
en verkstad vid fel på en lysdiod‐
lampa.
Dimljus
1. Vrid hjulet och ta bort de två tryck‐
muttrarna på utsidan av hjulfod‐
ret.
2. Ta bort elkontakten från lamphål‐ laren.
3. Vrid glödlampsenheten moturs och dra den rakt ut.
4. Sätt i en ny glödlampsenhet rakt in i lampan och vrid den medurs.
5. Återanslut kontaktdonet.

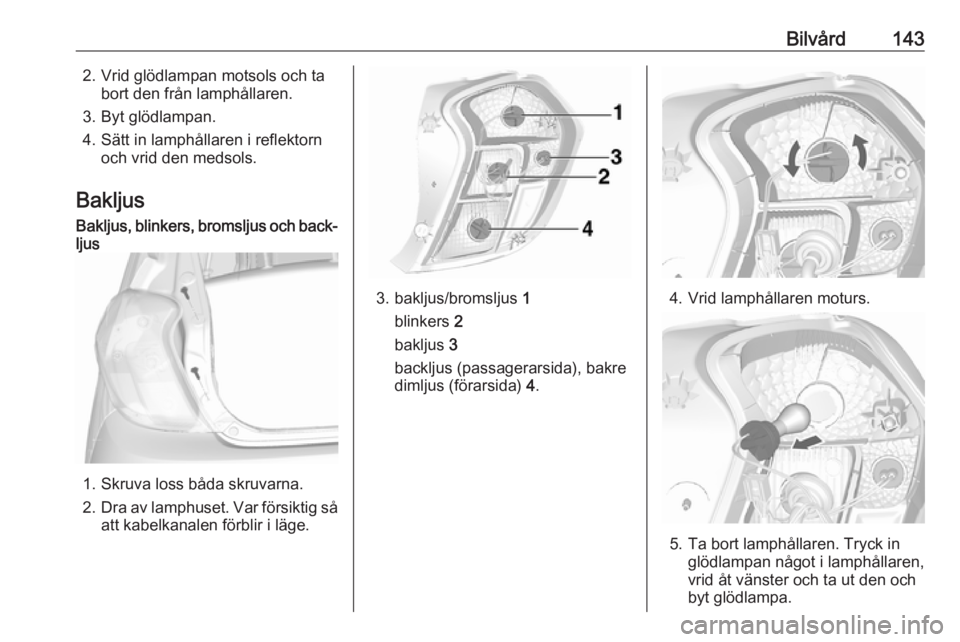

Främre blinkers
1. Vrid lamphållaren motsols och ta bort den.

Bilvård1432. Vrid glödlampan motsols och tabort den från lamphållaren.
3. Byt glödlampan.
4. Sätt in lamphållaren i reflektorn och vrid den medsols.
BakljusBakljus, blinkers, bromsljus och back‐ ljus
1. Skruva loss båda skruvarna.
2. Dra av lamphuset. Var försiktig så
att kabelkanalen förblir i läge.
3. bakljus/bromsljus 1
blinkers 2
bakljus 3
backljus (passagerarsida), bakre
dimljus (förarsida) 4.4. Vrid lamphållaren moturs.
5. Ta bort lamphållaren. Tryck in
glödlampan något i lamphållaren,
vrid åt vänster och ta ut den och
byt glödlampa.

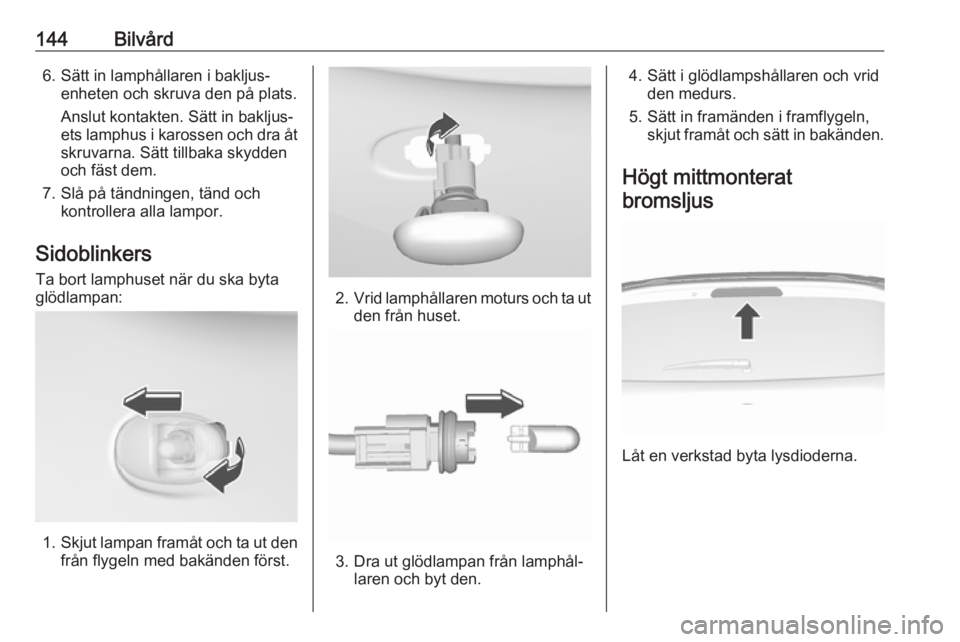

144Bilvård6. Sätt in lamphållaren i bakljus‐enheten och skruva den på plats.
Anslut kontakten. Sätt in bakljus‐
ets lamphus i karossen och dra åt
skruvarna. Sätt tillbaka skydden
och fäst dem.
7. Slå på tändningen, tänd och kontrollera alla lampor.
Sidoblinkers Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lampan framåt och ta ut den
från flygeln med bakänden först.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in framänden i framflygeln, skjut framåt och sätt in bakänden.
Högt mittmonterat
bromsljus
Låt en verkstad byta lysdioderna.

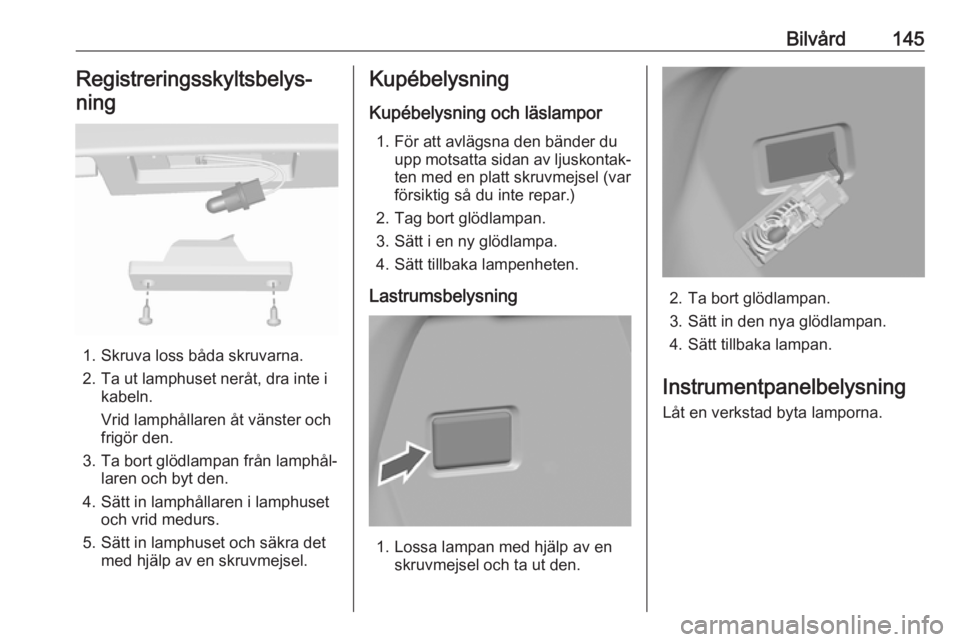

Bilvård145Registreringsskyltsbelys‐ning
1. Skruva loss båda skruvarna.
2. Ta ut lamphuset neråt, dra inte i kabeln.
Vrid lamphållaren åt vänster och
frigör den.
3. Ta bort glödlampan från lamphål‐ laren och byt den.
4. Sätt in lamphållaren i lamphuset och vrid medurs.
5. Sätt in lamphuset och säkra det med hjälp av en skruvmejsel.
Kupébelysning
Kupébelysning och läslampor 1. För att avlägsna den bänder du upp motsatta sidan av ljuskontak‐
ten med en platt skruvmejsel (var
försiktig så du inte repar.)
2. Tag bort glödlampan.
3. Sätt i en ny glödlampa.
4. Sätt tillbaka lampenheten.
Lastrumsbelysning
1. Lossa lampan med hjälp av en skruvmejsel och ta ut den.
2. Ta bort glödlampan.
3. Sätt in den nya glödlampan.
4. Sätt tillbaka lampan.
Instrumentpanelbelysning
Låt en verkstad byta lamporna.

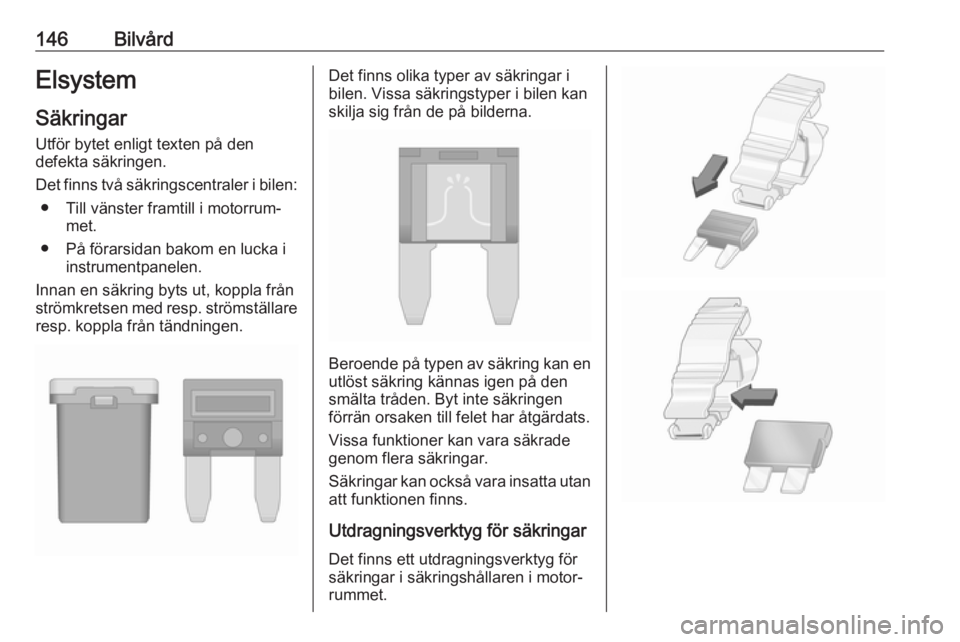

146BilvårdElsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns två säkringscentraler i bilen: ● Till vänster framtill i motorrum‐ met.
● På förarsidan bakom en lucka i instrumentpanelen.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.Det finns olika typer av säkringar i
bilen. Vissa säkringstyper i bilen kan
skilja sig från de på bilderna.
Beroende på typen av säkring kan en utlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.

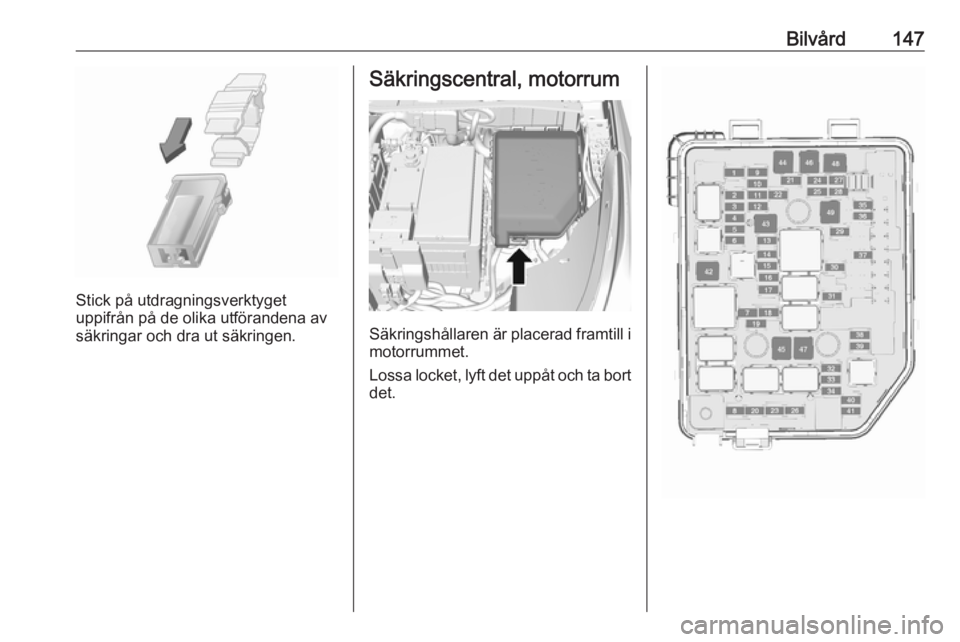

Bilvård147
Stick på utdragningsverktyget
uppifrån på de olika utförandena av
säkringar och dra ut säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa locket, lyft det uppåt och ta bort
det.

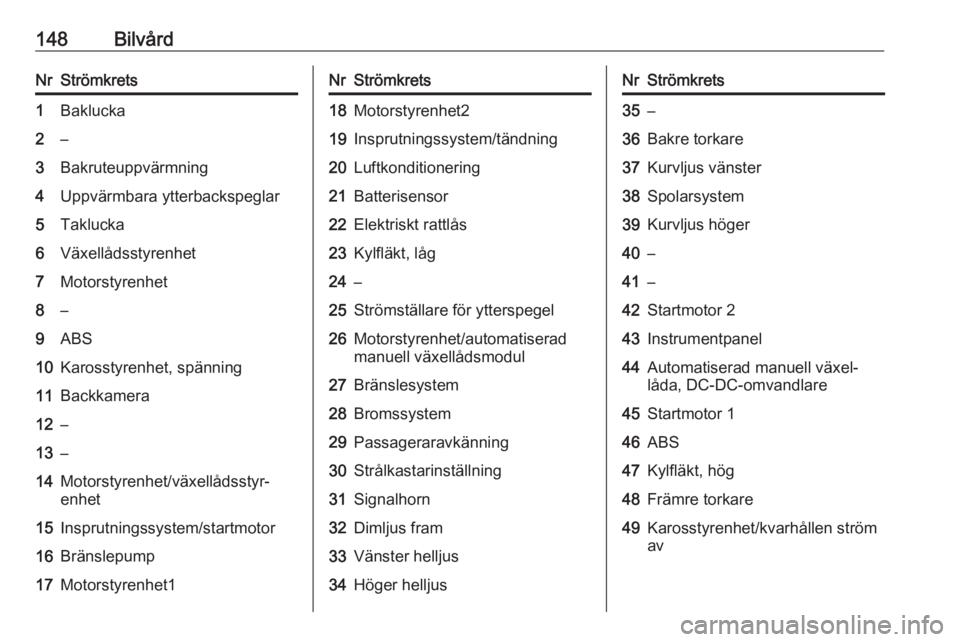

148BilvårdNrStrömkrets1Baklucka2–3Bakruteuppvärmning4Uppvärmbara ytterbackspeglar5Taklucka6Växellådsstyrenhet7Motorstyrenhet8–9ABS10Karosstyrenhet, spänning11Backkamera12–13–14Motorstyrenhet/växellådsstyr‐
enhet15Insprutningssystem/startmotor16Bränslepump17Motorstyrenhet1NrStrömkrets18Motorstyrenhet219Insprutningssystem/tändning20Luftkonditionering21Batterisensor22Elektriskt rattlås23Kylfläkt, låg24–25Strömställare för ytterspegel26Motorstyrenhet/automatiserad
manuell växellådsmodul27Bränslesystem28Bromssystem29Passageraravkänning30Strålkastarinställning31Signalhorn32Dimljus fram33Vänster helljus34Höger helljusNrStrömkrets35–36Bakre torkare37Kurvljus vänster38Spolarsystem39Kurvljus höger40–41–42Startmotor 243Instrumentpanel44Automatiserad manuell växel‐
låda, DC-DC-omvandlare45Startmotor 146ABS47Kylfläkt, hög48Främre torkare49Karosstyrenhet/kvarhållen ström
av
