OPEL KARL 2017.5 Manuale di uso e manutenzione (in Italian)

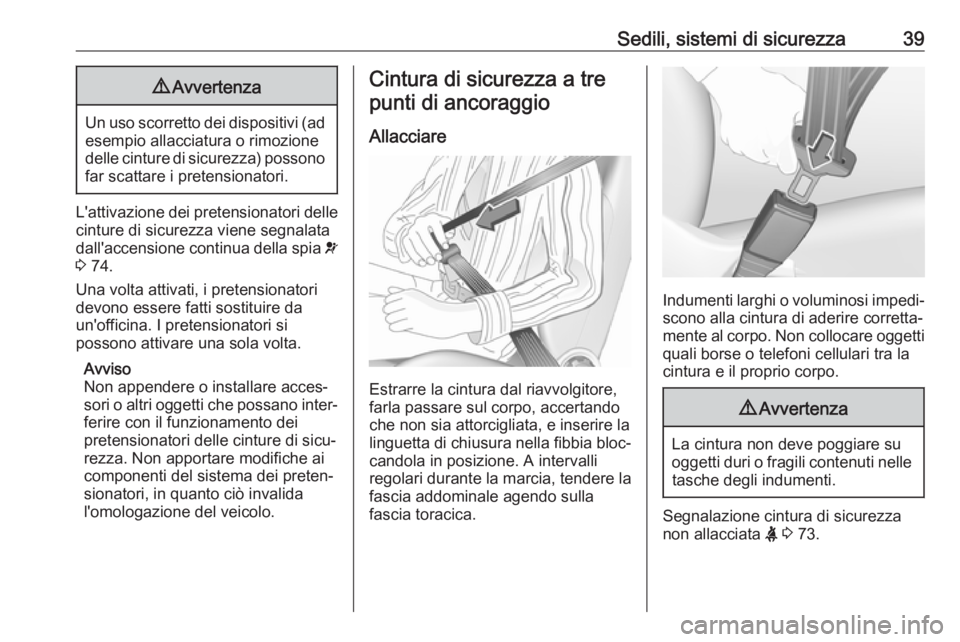

Sedili, sistemi di sicurezza399Avvertenza
Un uso scorretto dei dispositivi (ad
esempio allacciatura o rimozione
delle cinture di sicurezza) possono
far scattare i pretensionatori.
L'attivazione dei pretensionatori delle cinture di sicurezza viene segnalata
dall'accensione continua della spia v
3 74.
Una volta attivati, i pretensionatori
devono essere fatti sostituire da
un'officina. I pretensionatori si
possono attivare una sola volta.
Avviso
Non appendere o installare acces‐
sori o altri oggetti che possano inter‐ ferire con il funzionamento dei
pretensionatori delle cinture di sicu‐
rezza. Non apportare modifiche ai
componenti del sistema dei preten‐
sionatori, in quanto ciò invalida
l'omologazione del veicolo.
Cintura di sicurezza a tre
punti di ancoraggio
Allacciare
Estrarre la cintura dal riavvolgitore,
farla passare sul corpo, accertando
che non sia attorcigliata, e inserire la
linguetta di chiusura nella fibbia bloc‐
candola in posizione. A intervalli
regolari durante la marcia, tendere la
fascia addominale agendo sulla
fascia toracica.
Indumenti larghi o voluminosi impedi‐ scono alla cintura di aderire corretta‐
mente al corpo. Non collocare oggetti
quali borse o telefoni cellulari tra la
cintura e il proprio corpo.
9 Avvertenza
La cintura non deve poggiare su
oggetti duri o fragili contenuti nelle tasche degli indumenti.
Segnalazione cintura di sicurezza
non allacciata X 3 73.

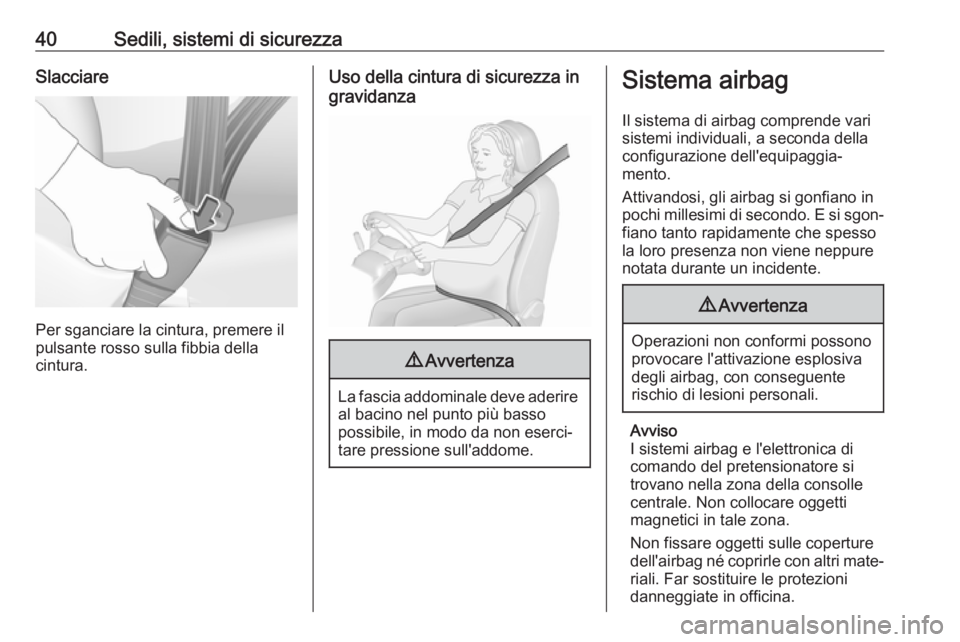

40Sedili, sistemi di sicurezzaSlacciare
Per sganciare la cintura, premere il
pulsante rosso sulla fibbia della
cintura.
Uso della cintura di sicurezza in
gravidanza9 Avvertenza
La fascia addominale deve aderire
al bacino nel punto più basso
possibile, in modo da non eserci‐
tare pressione sull'addome.
Sistema airbag
Il sistema di airbag comprende vari
sistemi individuali, a seconda della
configurazione dell'equipaggia‐
mento.
Attivandosi, gli airbag si gonfiano in
pochi millesimi di secondo. E si sgon‐ fiano tanto rapidamente che spesso
la loro presenza non viene neppure
notata durante un incidente.9 Avvertenza
Operazioni non conformi possono
provocare l'attivazione esplosiva
degli airbag, con conseguente
rischio di lesioni personali.
Avviso
I sistemi airbag e l'elettronica di
comando del pretensionatore si
trovano nella zona della consolle centrale. Non collocare oggetti
magnetici in tale zona.
Non fissare oggetti sulle coperture dell'airbag né coprirle con altri mate‐
riali. Far sostituire le protezioni
danneggiate in officina.

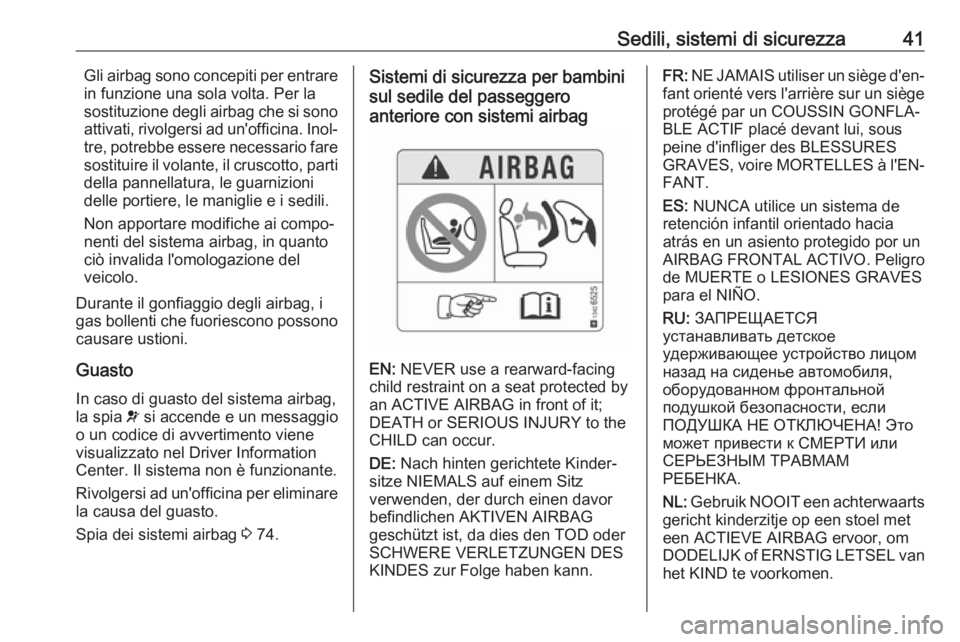

Sedili, sistemi di sicurezza41Gli airbag sono concepiti per entrare
in funzione una sola volta. Per la
sostituzione degli airbag che si sono
attivati, rivolgersi ad un'officina. Inol‐ tre, potrebbe essere necessario fare
sostituire il volante, il cruscotto, parti
della pannellatura, le guarnizioni
delle portiere, le maniglie e i sedili.
Non apportare modifiche ai compo‐
nenti del sistema airbag, in quanto
ciò invalida l'omologazione del
veicolo.
Durante il gonfiaggio degli airbag, i
gas bollenti che fuoriescono possono causare ustioni.
Guasto In caso di guasto del sistema airbag,
la spia v si accende e un messaggio
o un codice di avvertimento viene
visualizzato nel Driver Information
Center. Il sistema non è funzionante.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Spia dei sistemi airbag 3 74.Sistemi di sicurezza per bambini
sul sedile del passeggero
anteriore con sistemi airbag
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN GONFLA‐
BLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐ FANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un
AIRBAG FRONTAL ACTIVO. Peligro
de MUERTE o LESIONES GRAVES para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.

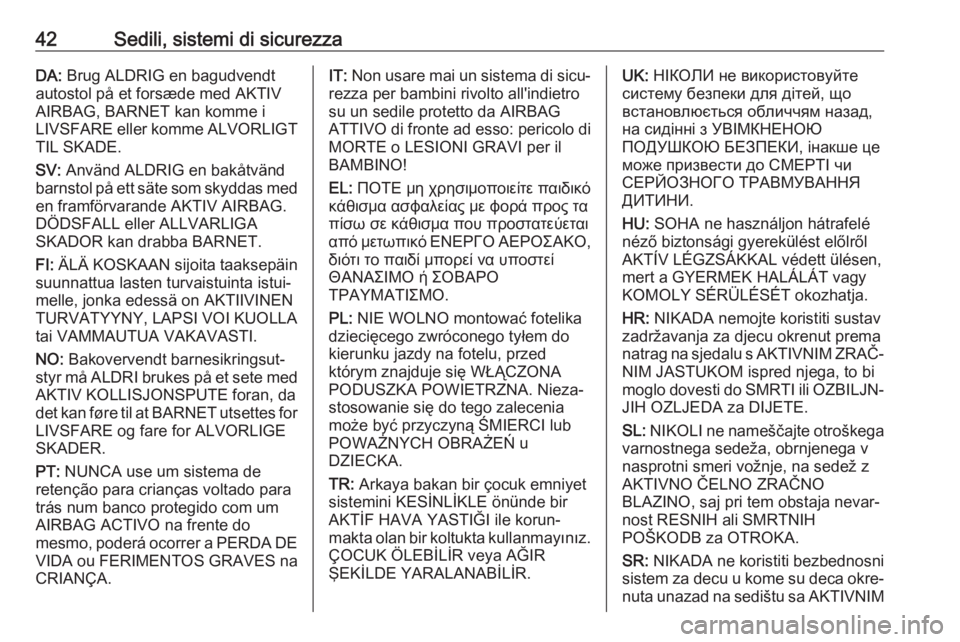

42Sedili, sistemi di sicurezzaDA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i
LIVSFARE eller komme ALVORLIGT
TIL SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsut‐
styr må ALDRI brukes på et sete med
AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE VIDA ou FERIMENTOS GRAVES na
CRIANÇA.IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Nieza‐
stosowanie się do tego zalecenia
może być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u
DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız. ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐
NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevar‐
nost RESNIH ali SMRTNIH
POŠKODB za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM

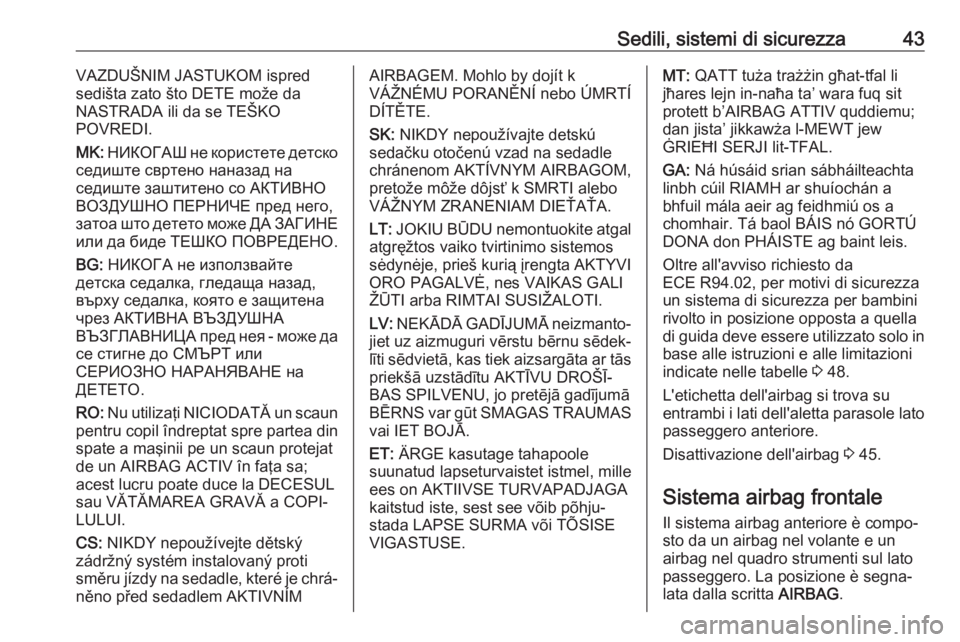

Sedili, sistemi di sicurezza43VAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐ něno před sedadlem AKTIVNÍMAIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhju‐ stada LAPSE SURMA või TÕSISE
VIGASTUSE.MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Oltre all'avviso richiesto da
ECE R94.02, per motivi di sicurezza
un sistema di sicurezza per bambini
rivolto in posizione opposta a quella
di guida deve essere utilizzato solo in base alle istruzioni e alle limitazioni
indicate nelle tabelle 3 48.
L'etichetta dell'airbag si trova su entrambi i lati dell'aletta parasole lato
passeggero anteriore.
Disattivazione dell'airbag 3 45.
Sistema airbag frontale
Il sistema airbag anteriore è compo‐
sto da un airbag nel volante e un
airbag nel quadro strumenti sul lato
passeggero. La posizione è segna‐
lata dalla scritta AIRBAG.

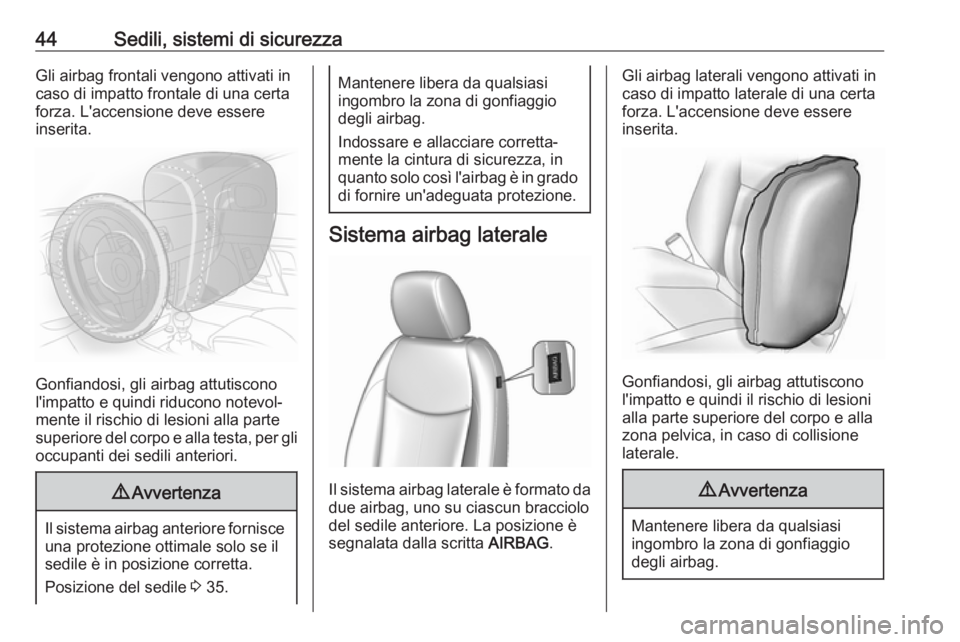

44Sedili, sistemi di sicurezzaGli airbag frontali vengono attivati in
caso di impatto frontale di una certa
forza. L'accensione deve essere
inserita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi riducono notevol‐
mente il rischio di lesioni alla parte
superiore del corpo e alla testa, per gli
occupanti dei sedili anteriori.
9 Avvertenza
Il sistema airbag anteriore fornisce
una protezione ottimale solo se il
sedile è in posizione corretta.
Posizione del sedile 3 35.
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
Indossare e allacciare corretta‐
mente la cintura di sicurezza, in
quanto solo così l'airbag è in grado di fornire un'adeguata protezione.
Sistema airbag laterale
Il sistema airbag laterale è formato da due airbag, uno su ciascun bracciolo
del sedile anteriore. La posizione è
segnalata dalla scritta AIRBAG.
Gli airbag laterali vengono attivati in
caso di impatto laterale di una certa
forza. L'accensione deve essere
inserita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi il rischio di lesioni
alla parte superiore del corpo e alla
zona pelvica, in caso di collisione
laterale.
9 Avvertenza
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.

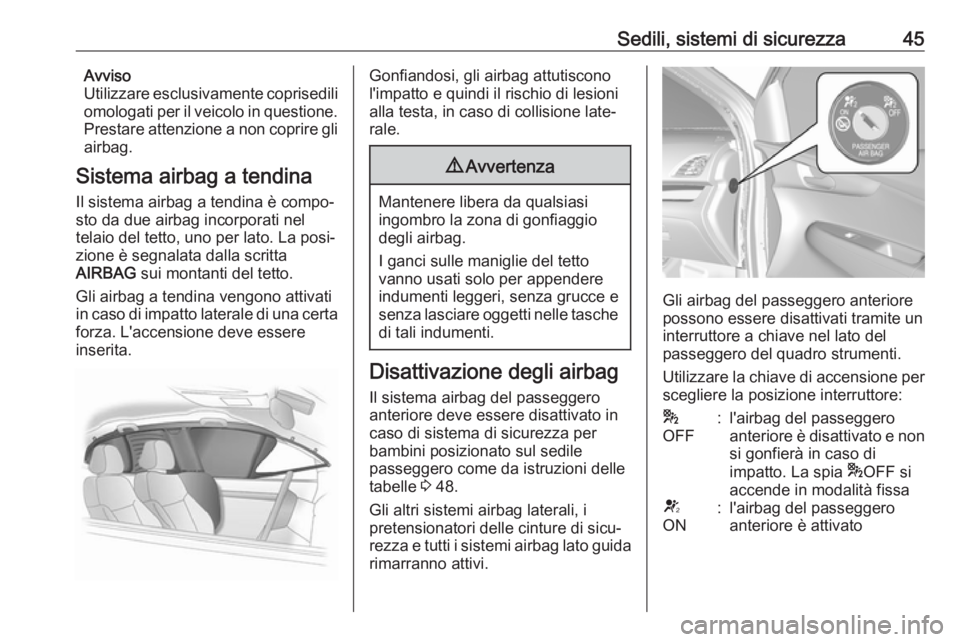

Sedili, sistemi di sicurezza45Avviso
Utilizzare esclusivamente coprisedili
omologati per il veicolo in questione. Prestare attenzione a non coprire gli
airbag.
Sistema airbag a tendina Il sistema airbag a tendina è compo‐
sto da due airbag incorporati nel
telaio del tetto, uno per lato. La posi‐
zione è segnalata dalla scritta
AIRBAG sui montanti del tetto.
Gli airbag a tendina vengono attivati
in caso di impatto laterale di una certa
forza. L'accensione deve essere
inserita.Gonfiandosi, gli airbag attutiscono
l'impatto e quindi il rischio di lesioni
alla testa, in caso di collisione late‐
rale.9 Avvertenza
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
I ganci sulle maniglie del tetto
vanno usati solo per appendere
indumenti leggeri, senza grucce e senza lasciare oggetti nelle tasche
di tali indumenti.
Disattivazione degli airbag
Il sistema airbag del passeggero
anteriore deve essere disattivato in
caso di sistema di sicurezza per
bambini posizionato sul sedile
passeggero come da istruzioni delle tabelle 3 48.
Gli altri sistemi airbag laterali, i
pretensionatori delle cinture di sicu‐
rezza e tutti i sistemi airbag lato guida
rimarranno attivi.
Gli airbag del passeggero anteriore
possono essere disattivati tramite un
interruttore a chiave nel lato del
passeggero del quadro strumenti.
Utilizzare la chiave di accensione per scegliere la posizione interruttore:
*
OFF:l'airbag del passeggero
anteriore è disattivato e non
si gonfierà in caso di
impatto. La spia *OFF si
accende in modalità fissaV
ON:l'airbag del passeggero
anteriore è attivato

46Sedili, sistemi di sicurezza9Pericolo
Disattivare l'airbag del passeg‐
gero solo in combinazione con
l'utilizzo di un sistema di sicurezza per bambini soggetto alle istru‐
zioni e alle limitazioni delle tabelle
3 48.
Altrimenti si rischiano lesioni
mortali se una persona occupa il
sedile del passeggero anteriore
con airbag disattivato.
Se la spia d si illumina per circa
60 secondi dopo l'accensione del
quadro, il sistema airbag del passeg‐
gero anteriore si gonfia in caso di
scontro.
Se entrambe le spie si accendono
contemporaneamente, significa che
c'è una disfunzione nel sistema. Lo
stato del sistema non è determina‐
bile, perciò non è consentito a
nessuno di occupare il sedile passeg‐ gero anteriore. Rivolgersi immediata‐
mente a un'officina.
Modificare lo stato solo dopo aver
arrestato il veicolo e disinserito l'ac‐
censione.
Lo stato viene mantenuto fino alla
successiva modifica.
Spia per la disattivazione degli airbag
3 74.Sistemi di sicurezza per
bambini
Consigliamo i sistemi di sicurezza per
bambini Opel, concepiti apposita‐
mente per il veicolo.
I seguenti sistemi di sicurezza per
bambini sono consigliati per le
seguenti classi di peso:
● Gruppo 0, Gruppo 0+
Maxi-Cosi Cabriofix con base ISOFIX, per bambini fino a
13 kg
● Gruppo I
Duo Plus con ISOFIX e Top
Tether, per bambini da 9 kg a
18 kg in questo gruppo
● Gruppo II, Gruppo III
Kidfix XP con o senza ISOFIX per bambini da 15 kg fino a 36 kg
Nania / OSANN Dream Booster
con o senza ISOFIX, per bambini
da 22 kg fino a 36 kg

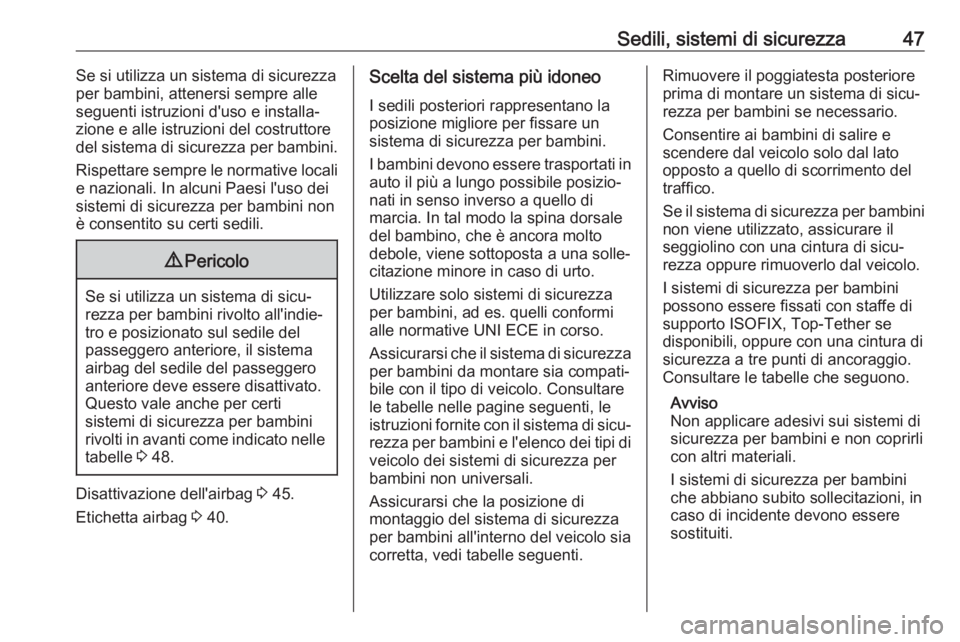

Sedili, sistemi di sicurezza47Se si utilizza un sistema di sicurezza
per bambini, attenersi sempre alle
seguenti istruzioni d'uso e installa‐
zione e alle istruzioni del costruttore
del sistema di sicurezza per bambini.
Rispettare sempre le normative locali
e nazionali. In alcuni Paesi l'uso dei
sistemi di sicurezza per bambini non
è consentito su certi sedili.9 Pericolo
Se si utilizza un sistema di sicu‐
rezza per bambini rivolto all'indie‐
tro e posizionato sul sedile del
passeggero anteriore, il sistema
airbag del sedile del passeggero
anteriore deve essere disattivato.
Questo vale anche per certi
sistemi di sicurezza per bambini
rivolti in avanti come indicato nelle tabelle 3 48.
Disattivazione dell'airbag 3 45.
Etichetta airbag 3 40.
Scelta del sistema più idoneo
I sedili posteriori rappresentano la
posizione migliore per fissare un
sistema di sicurezza per bambini.
I bambini devono essere trasportati in
auto il più a lungo possibile posizio‐
nati in senso inverso a quello di
marcia. In tal modo la spina dorsale
del bambino, che è ancora molto
debole, viene sottoposta a una solle‐
citazione minore in caso di urto.
Utilizzare solo sistemi di sicurezza
per bambini, ad es. quelli conformi
alle normative UNI ECE in corso.
Assicurarsi che il sistema di sicurezza per bambini da montare sia compati‐
bile con il tipo di veicolo. Consultare
le tabelle nelle pagine seguenti, le istruzioni fornite con il sistema di sicu‐ rezza per bambini e l'elenco dei tipi di veicolo dei sistemi di sicurezza per
bambini non universali.
Assicurarsi che la posizione di
montaggio del sistema di sicurezza
per bambini all'interno del veicolo sia
corretta, vedi tabelle seguenti.Rimuovere il poggiatesta posteriore
prima di montare un sistema di sicu‐
rezza per bambini se necessario.
Consentire ai bambini di salire e
scendere dal veicolo solo dal lato
opposto a quello di scorrimento del
traffico.
Se il sistema di sicurezza per bambini
non viene utilizzato, assicurare il
seggiolino con una cintura di sicu‐
rezza oppure rimuoverlo dal veicolo.
I sistemi di sicurezza per bambini
possono essere fissati con staffe di
supporto ISOFIX, Top-Tether se
disponibili, oppure con una cintura di
sicurezza a tre punti di ancoraggio.
Consultare le tabelle che seguono.
Avviso
Non applicare adesivi sui sistemi di
sicurezza per bambini e non coprirli
con altri materiali.
I sistemi di sicurezza per bambini
che abbiano subito sollecitazioni, in
caso di incidente devono essere
sostituiti.

48Sedili, sistemi di sicurezzaPosizioni di montaggio dei sistemi di sicurezza per bambiniOpzioni ammesse per il fissaggio di un sistema di sicurezza per bambini con cintura di sicurezza a tre punti
di ancoraggio
Fascia di peso
Sedile passeggero anteriore
Sedili posteriori esterniSedile posteriore centrale
airbag attivatoairbag disattivatoGruppo 0: fino a 10 kgXU 1U 2XGruppo 0+: fino a 13 kgXU1U2XGruppo I: da 9 a 18 kgXU1U 2, 3XGruppo II: da 15 a 25 kgXXU2, 3XGruppo III: da 22 a 36 kgXXU2, 3XU:idoneità universale in combinazione con una cintura di sicurezza a tre punti di ancoraggioX:nessun sistema di sicurezza per bambini consentito per questa fascia di peso1:regolare lo schienale del sedile in una posizione verticale tale da permettere che la cinghia scorra in avanti dal punto
di ancoraggio superiore2:spostare il sedile del conducente e/o del passeggero in avanti e regolare lo schienale del sedile in una posizione
verticale tale da consentire che il sistema di sicurezza per bambini non sia ostacolato dallo schienale del sedile
anteriore.3:regolare il rispettivo poggiatesta secondo necessità o rimuoverlo, se necessario.
