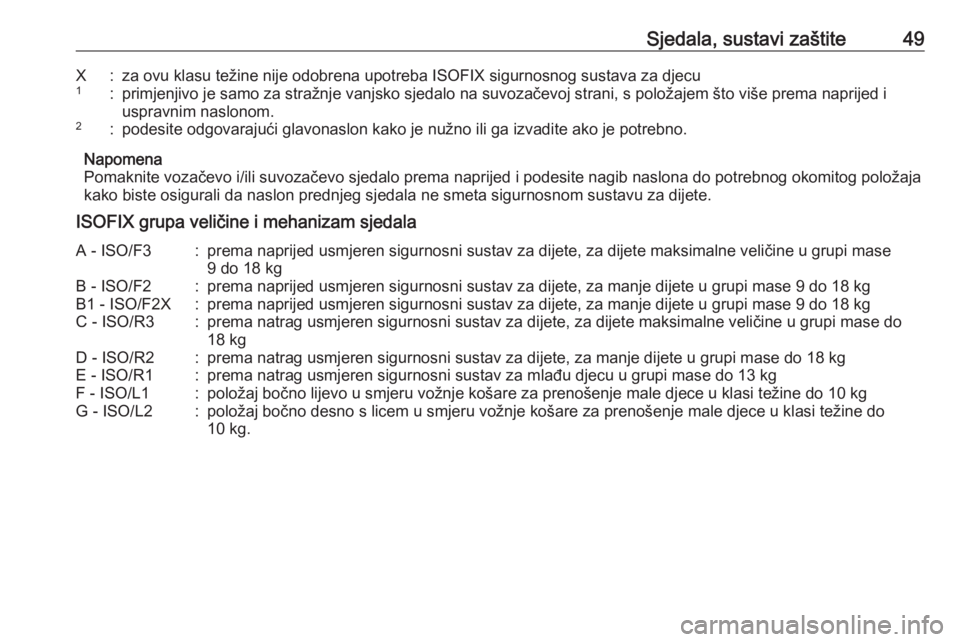

Sjedala, sustavi zaštite49X:za ovu klasu težine nije odobrena upotreba ISOFIX sigurnosnog sustava za djecu1:primjenjivo je samo za stražnje vanjsko sjedalo na suvozačevoj strani, s položajem što više prema naprijed iuspravnim naslonom.2:podesite odgovarajući glavonaslon kako je nužno ili ga izvadite ako je potrebno.
Napomena
Pomaknite vozačevo i/ili suvozačevo sjedalo prema naprijed i podesite nagib naslona do potrebnog okomitog položaja kako biste osigurali da naslon prednjeg sjedala ne smeta sigurnosnom sustavu za dijete.
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase
9 do 18 kgB - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgB1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgC - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kgD - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kgE - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kgF - ISO/L1:položaj bočno lijevo u smjeru vožnje košare za prenošenje male djece u klasi težine do 10 kgG - ISO/L2:položaj bočno desno s licem u smjeru vožnje košare za prenošenje male djece u klasi težine do 10 kg.

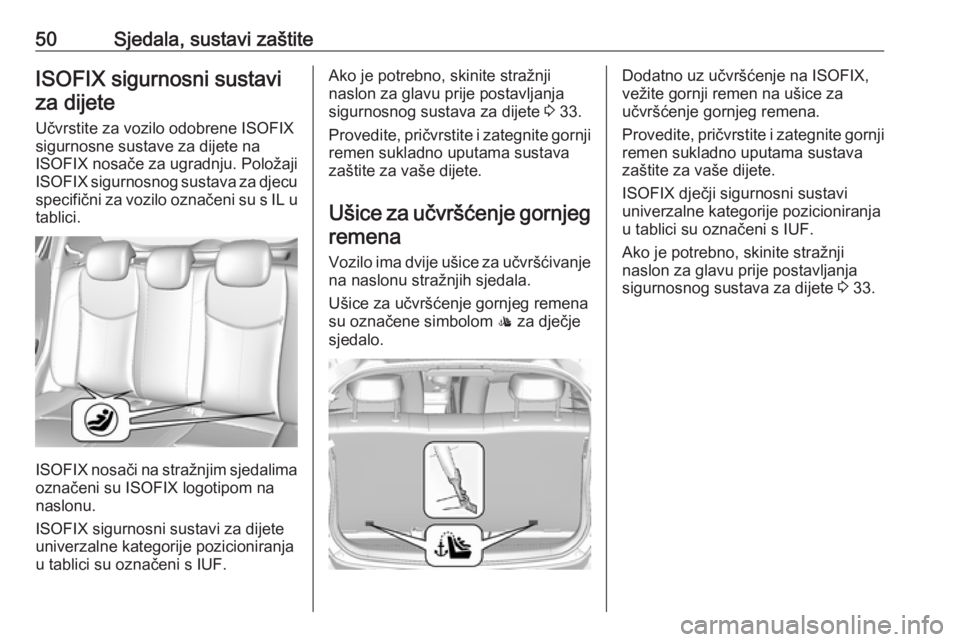

50Sjedala, sustavi zaštiteISOFIX sigurnosni sustaviza dijete
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za djecu
specifični za vozilo označeni su s IL u
tablici.
ISOFIX nosači na stražnjim sjedalima
označeni su ISOFIX logotipom na naslonu.
ISOFIX sigurnosni sustavi za dijete
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF.
Ako je potrebno, skinite stražnji
naslon za glavu prije postavljanja
sigurnosnog sustava za dijete 3 33.
Provedite, pričvrstite i zategnite gornji remen sukladno uputama sustava
zaštite za vaše dijete.
Ušice za učvršćenje gornjeg
remena
Vozilo ima dvije ušice za učvršćivanje na naslonu stražnjih sjedala.
Ušice za učvršćenje gornjeg remena su označene simbolom : za dječje
sjedalo.Dodatno uz učvršćenje na ISOFIX,
vežite gornji remen na ušice za
učvršćenje gornjeg remena.
Provedite, pričvrstite i zategnite gornji remen sukladno uputama sustava
zaštite za vaše dijete.
ISOFIX dječji sigurnosni sustavi
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF.
Ako je potrebno, skinite stražnji
naslon za glavu prije postavljanja
sigurnosnog sustava za dijete 3 33.

Spremište51SpremišteSpremišta..................................... 51
Pretinac za rukavice ..................51
Držači šalica .............................. 51
Spremište u srednjoj konzoli .....52
Prtljažnik ...................................... 52
Prekrivač prtljažnika ..................54
Poklopac stražnjeg spremišta u podu ......................................... 55
Trokut upozorenja .....................55
Komplet za prvu pomoć .............56
Sustav krovnog nosača ...............56
Krovni nosač .............................. 56
Informacije o opterećenju ............57Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
Povucite ručicu za otvaranje
poklopca pretinca za rukavice.
U pretincu za rukavice nalazi se
adapter za zaključavanje vijaka
kotača.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači za šalice se nalaze na
središnjoj konzoli.

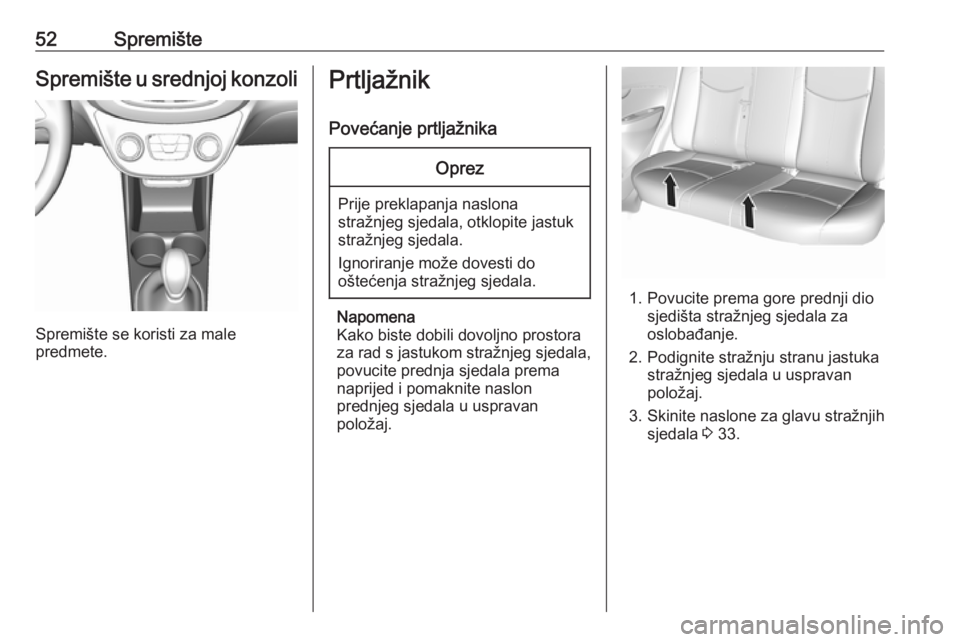

52SpremišteSpremište u srednjoj konzoli
Spremište se koristi za male
predmete.
Prtljažnik
Povećanje prtljažnikaOprez
Prije preklapanja naslona
stražnjeg sjedala, otklopite jastuk stražnjeg sjedala.
Ignoriranje može dovesti do
oštećenja stražnjeg sjedala.
Napomena
Kako biste dobili dovoljno prostora
za rad s jastukom stražnjeg sjedala, povucite prednja sjedala prema
naprijed i pomaknite naslon
prednjeg sjedala u uspravan
položaj.
1. Povucite prema gore prednji dio sjedišta stražnjeg sjedala za
oslobađanje.
2. Podignite stražnju stranu jastuka stražnjeg sjedala u uspravan
položaj.
3. Skinite naslone za glavu stražnjih sjedala 3 33.

Spremište53
4. Povucite dršku za otpuštanje navrhu naslona stražnjeg sjedala.
5. Preklopite naslon i umetnitenaslone za glavu stražnjih sjedala
u džepove.
6. Sigurnosne pojaseve za vanjska sjedala provucite kroz vodilice
pojasa.
7. Podesite prednja sjedala u željeni
položaj.
Za vraćanje naslona u originalni
položaj:
1. Podignite naslon i izvucite sigurnosni pojas iz vodilica
pojasa. Gurnite naslon sjedala i
uglavite ga.
9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni na mjestu. U
suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju
snažnog kočenja ili sudara.
Pazite da zasun ne zahvati
sigurnosne pojaseve.
2. Ponovno montirajte stražnje naslone za glavu.
3. Postavite stražnju stranu jastuka sjedala u njen originalni položaj.
Napomena
Provjerite da sigurnosni pojasevi
nisu uvinuti ili da nisu zapeli ispod
jastuka sjedala.
4. Čvrsto gurajte prednju stranu jastuka sjedala prema dolje, dok
se ne zabravi.
Stražnji središnji sigurnosni pojas
može se zakopčati nakon što
podignete naslon sjedala. Ako se to
dogodi, dopustite da se sigurnosni
pojas posve uvuče i ponovite
postupak.
Ako je sigurnosni pojas i dalje
zaglavljen, preklopite jastuk sjedala i
pokušajte ponovno.

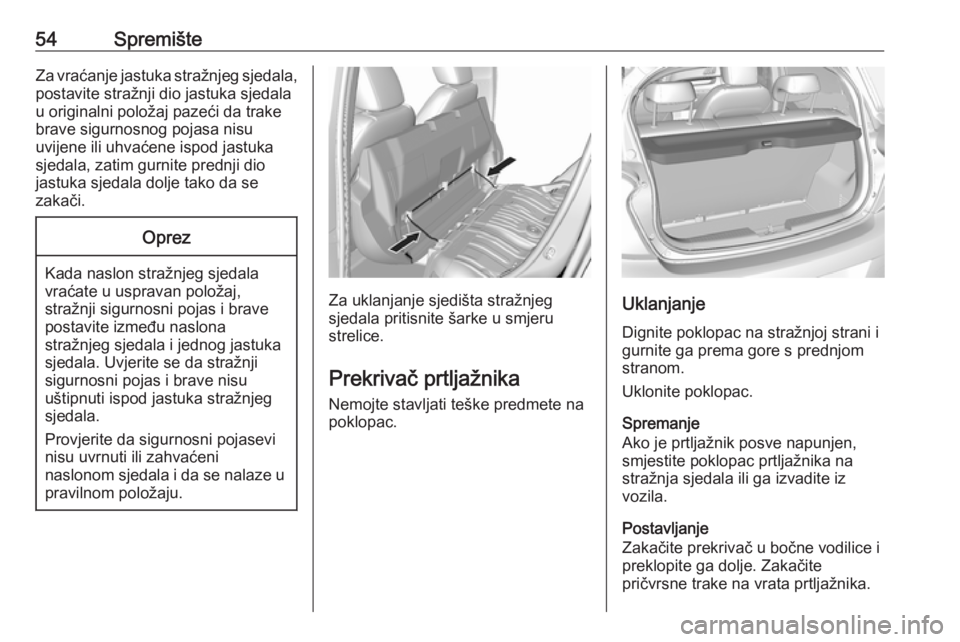

54SpremišteZa vraćanje jastuka stražnjeg sjedala,
postavite stražnji dio jastuka sjedala u originalni položaj pazeći da trake
brave sigurnosnog pojasa nisu
uvijene ili uhvaćene ispod jastuka
sjedala, zatim gurnite prednji dio
jastuka sjedala dolje tako da se
zakači.Oprez
Kada naslon stražnjeg sjedala
vraćate u uspravan položaj,
stražnji sigurnosni pojas i brave
postavite između naslona
stražnjeg sjedala i jednog jastuka
sjedala. Uvjerite se da stražnji
sigurnosni pojas i brave nisu
uštipnuti ispod jastuka stražnjeg sjedala.
Provjerite da sigurnosni pojasevi
nisu uvrnuti ili zahvaćeni
naslonom sjedala i da se nalaze u pravilnom položaju.
Za uklanjanje sjedišta stražnjeg
sjedala pritisnite šarke u smjeru
strelice.
Prekrivač prtljažnika
Nemojte stavljati teške predmete na
poklopac.Uklanjanje
Dignite poklopac na stražnjoj strani i
gurnite ga prema gore s prednjom
stranom.
Uklonite poklopac.
Spremanje
Ako je prtljažnik posve napunjen,
smjestite poklopac prtljažnika na
stražnja sjedala ili ga izvadite iz
vozila.
Postavljanje
Zakačite prekrivač u bočne vodilice i
preklopite ga dolje. Zakačite
pričvrsne trake na vrata prtljažnika.

Spremište55Poklopac stražnjeg
spremišta u podu
Poklopac stražnjeg dijela poda
Dignite stražnji podni poklopac kako
biste pristupili kompletu za popravak
gume, alatu vozila i trokutu
upozorenja.
Kod verzija s rezervnim kotačem,
rezervni kotač se nalazi ispod
stražnjeg podnog poklopca, zajedno
s alatom vozila.
Alat 3 155.
Opći savjet9 Upozorenje
Iz sigurnosnih razloga odložite sve
dijelove u prtljažnik na njihovo
mjesto, uvijek vozite sa
zatvorenim poklopcem stražnje
ploče poda te, ako je moguće, s
otklopljenim naslonima stražnjih
sjedala.
U protivnom bi se putnici mogli
ozlijediti predmetima koji se uslijed snažnog kočenja, iznenadne
promjene smjera ili prilikom
nesreće počnu slobodno pomicati.
Trokut upozorenja
Vozila s rezervnim kotačem
Spremite trokut upozorenja u
prtljažnik.

56SpremišteVozila s kitom za popravak gume
Spremite trokut upozorenja u kutiju
alata vozila, ispod podnog poklopca u prtljažniku.
Komplet za prvu pomoć
Komplet za prvu pomoć spremite u
prtljažnik.
Sustav krovnog nosača
Krovni nosač
Zbog sigurnosnih razloga i kako bi
izbjegli oštećenje krova, preporuča se sustav krovnog nosača odobren za
vozilo. Više informacija potražite u
svojoj radionici.
Montirajte krovni nosač na krovne
vodilice pridržavajući se uputa za
ugradnju isporučenih s krovnim
nosačem.
Kada se ne koristi, skinite krovni
nosač.

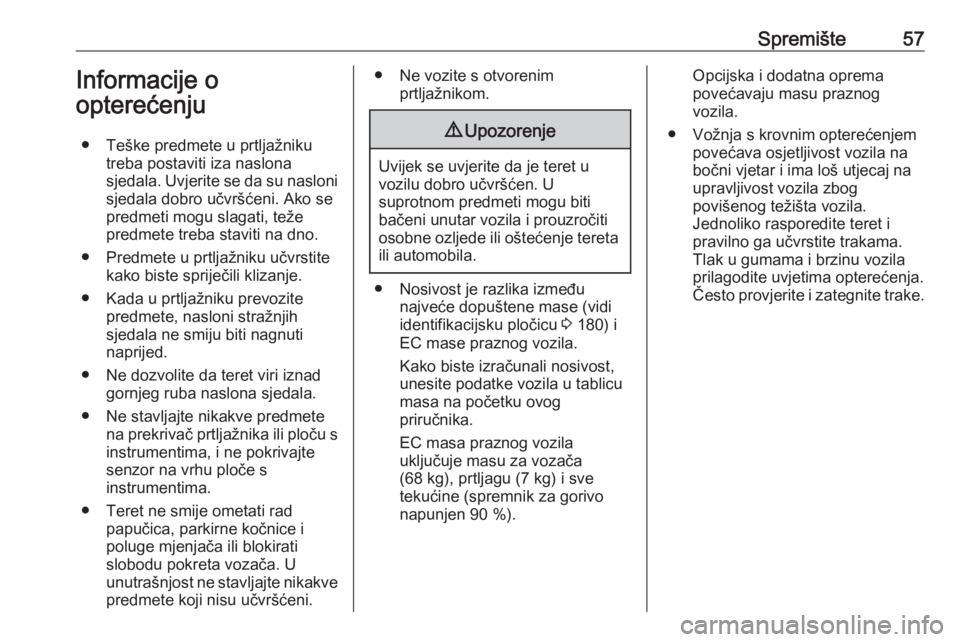

Spremište57Informacije o
opterećenju
● Teške predmete u prtljažniku treba postaviti iza naslona
sjedala. Uvjerite se da su nasloni sjedala dobro učvršćeni. Ako se
predmeti mogu slagati, teže
predmete treba staviti na dno.
● Predmete u prtljažniku učvrstite kako biste spriječili klizanje.
● Kada u prtljažniku prevozite predmete, nasloni stražnjih
sjedala ne smiju biti nagnuti
naprijed.
● Ne dozvolite da teret viri iznad gornjeg ruba naslona sjedala.
● Ne stavljajte nikakve predmete na prekrivač prtljažnika ili ploču s
instrumentima, i ne pokrivajte
senzor na vrhu ploče s
instrumentima.
● Teret ne smije ometati rad papučica, parkirne kočnice i
poluge mjenjača ili blokirati
slobodu pokreta vozača. U
unutrašnjost ne stavljajte nikakve predmete koji nisu učvršćeni.● Ne vozite s otvorenim prtljažnikom.9Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
● Nosivost je razlika između najveće dopuštene mase (vidi
identifikacijsku pločicu 3 180) i
EC mase praznog vozila.
Kako biste izračunali nosivost,
unesite podatke vozila u tablicu
masa na početku ovog
priručnika.
EC masa praznog vozila
uključuje masu za vozača
(68 kg), prtljagu (7 kg) i sve
tekućine (spremnik za gorivo
napunjen 90 %).
Opcijska i dodatna oprema
povećavaju masu praznog
vozila.
● Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na
upravljivost vozila zbog
povišenog težišta vozila.
Jednoliko rasporedite teret i
pravilno ga učvrstite trakama.
Tlak u gumama i brzinu vozila
prilagodite uvjetima opterećenja.
Često provjerite i zategnite trake.

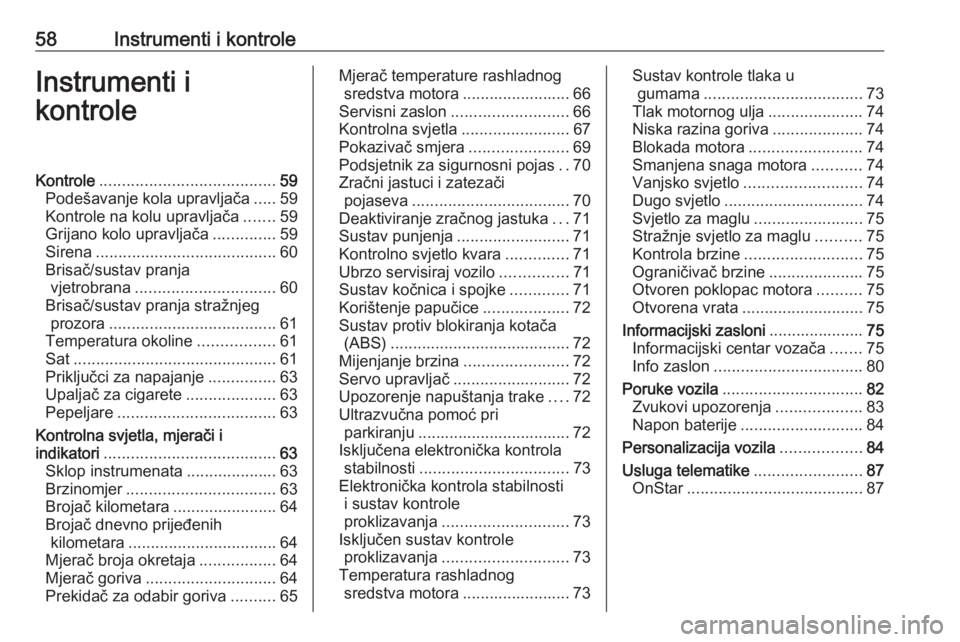

58Instrumenti i kontroleInstrumenti i
kontroleKontrole ....................................... 59
Podešavanje kola upravljača .....59
Kontrole na kolu upravljača .......59
Grijano kolo upravljača ..............59
Sirena ........................................ 60
Brisač/sustav pranja vjetrobrana ............................... 60
Brisač/sustav pranja stražnjeg prozora ..................................... 61
Temperatura okoline .................61
Sat ............................................. 61
Priključci za napajanje ...............63
Upaljač za cigarete ....................63
Pepeljare ................................... 63
Kontrolna svjetla, mjerači i
indikatori ...................................... 63
Sklop instrumenata ....................63
Brzinomjer ................................. 63
Brojač kilometara .......................64
Brojač dnevno prijeđenih kilometara ................................. 64
Mjerač broja okretaja .................64
Mjerač goriva ............................. 64
Prekidač za odabir goriva ..........65Mjerač temperature rashladnog
sredstva motora ........................ 66
Servisni zaslon .......................... 66
Kontrolna svjetla ........................67
Pokazivač smjera ......................69
Podsjetnik za sigurnosni pojas ..70
Zračni jastuci i zatezači pojaseva ................................... 70
Deaktiviranje zračnog jastuka ...71
Sustav punjenja .........................71
Kontrolno svjetlo kvara ..............71
Ubrzo servisiraj vozilo ...............71
Sustav kočnica i spojke .............71
Korištenje papučice ...................72
Sustav protiv blokiranja kotača (ABS) ........................................ 72
Mijenjanje brzina .......................72
Servo upravljač .......................... 72
Upozorenje napuštanja trake ....72
Ultrazvučna pomoć pri parkiranju .................................. 72
Isključena elektronička kontrola stabilnosti ................................. 73
Elektronička kontrola stabilnosti i sustav kontrole
proklizavanja ............................ 73
Isključen sustav kontrole proklizavanja ............................ 73
Temperatura rashladnog sredstva motora ........................ 73Sustav kontrole tlaka ugumama ................................... 73
Tlak motornog ulja .....................74
Niska razina goriva ....................74
Blokada motora ......................... 74
Smanjena snaga motora ...........74
Vanjsko svjetlo .......................... 74
Dugo svjetlo ............................... 74
Svjetlo za maglu ........................75
Stražnje svjetlo za maglu ..........75
Kontrola brzine .......................... 75
Ograničivač brzine .....................75
Otvoren poklopac motora ..........75
Otvorena vrata ........................... 75
Informacijski zasloni .....................75
Informacijski centar vozača .......75
Info zaslon ................................. 80
Poruke vozila ............................... 82
Zvukovi upozorenja ...................83
Napon baterije ........................... 84
Personalizacija vozila ..................84
Usluga telematike ........................87
OnStar ....................................... 87
