OPEL KARL 2017.5 Uporabniški priročnik

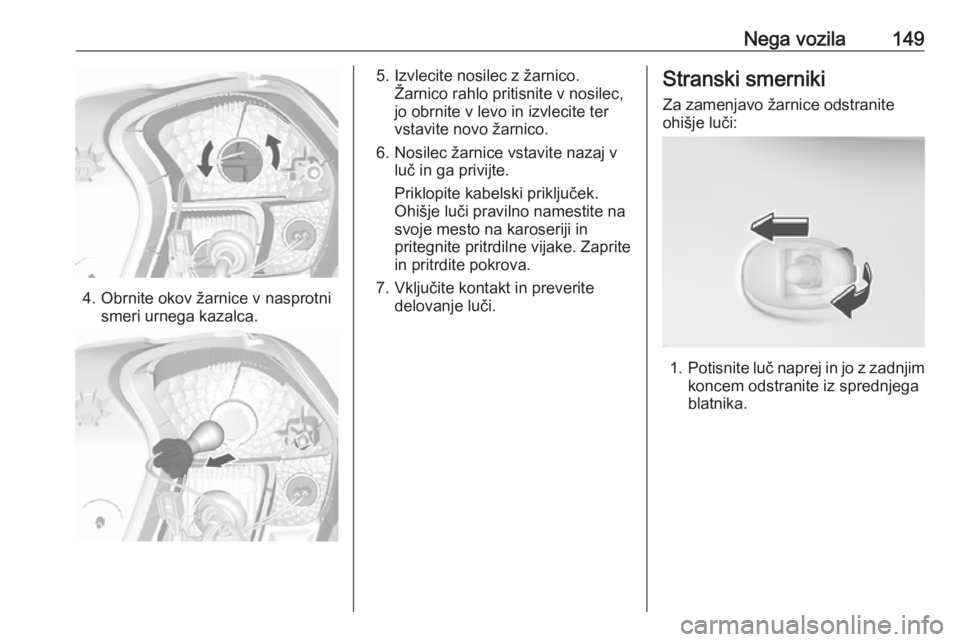

Nega vozila149
4. Obrnite okov žarnice v nasprotnismeri urnega kazalca.
5. Izvlecite nosilec z žarnico.Žarnico rahlo pritisnite v nosilec,
jo obrnite v levo in izvlecite ter
vstavite novo žarnico.
6. Nosilec žarnice vstavite nazaj v luč in ga privijte.
Priklopite kabelski priključek.
Ohišje luči pravilno namestite na
svoje mesto na karoseriji in
pritegnite pritrdilne vijake. Zaprite
in pritrdite pokrova.
7. Vključite kontakt in preverite delovanje luči.Stranski smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč naprej in jo z zadnjim
koncem odstranite iz sprednjega
blatnika.

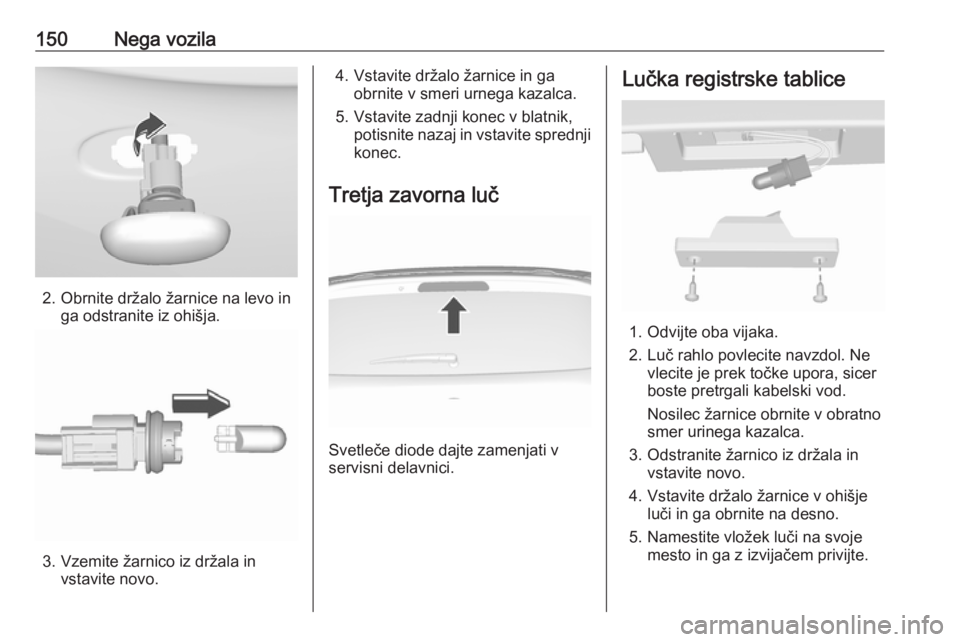

150Nega vozila
2. Obrnite držalo žarnice na levo inga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite zadnji konec v blatnik, potisnite nazaj in vstavite sprednjikonec.
Tretja zavorna luč
Svetleče diode dajte zamenjati v
servisni delavnici.
Lučka registrske tablice
1. Odvijte oba vijaka.
2. Luč rahlo povlecite navzdol. Ne vlecite je prek točke upora, sicer
boste pretrgali kabelski vod.
Nosilec žarnice obrnite v obratno
smer urinega kazalca.
3. Odstranite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
5. Namestite vložek luči na svoje mesto in ga z izvijačem privijte.

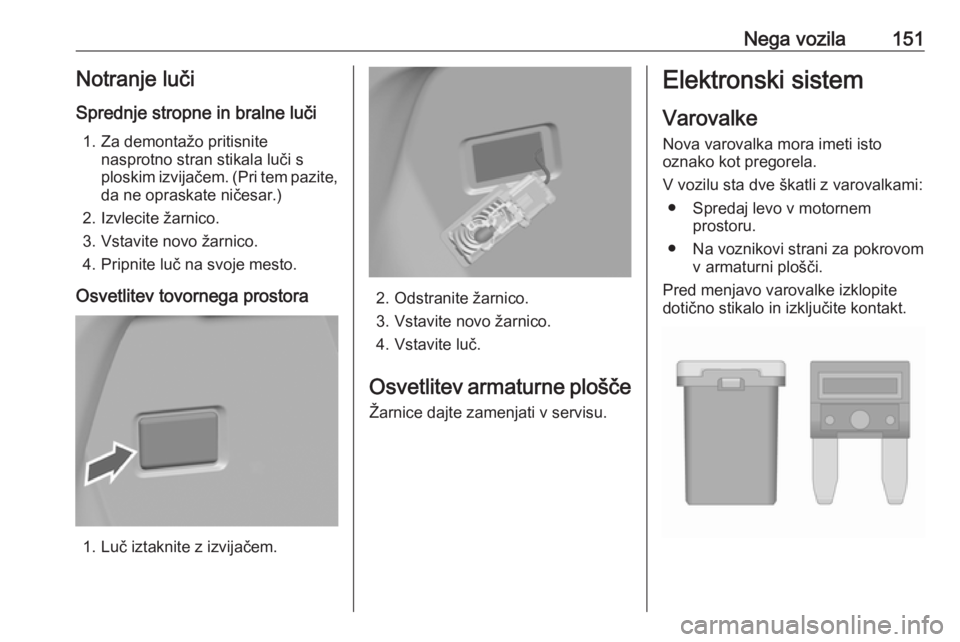

Nega vozila151Notranje lučiSprednje stropne in bralne luči 1. Za demontažo pritisnite nasprotno stran stikala luči s
ploskim izvijačem. (Pri tem pazite, da ne opraskate ničesar.)
2. Izvlecite žarnico.
3. Vstavite novo žarnico.
4. Pripnite luč na svoje mesto.
Osvetlitev tovornega prostora
1. Luč iztaknite z izvijačem.
2. Odstranite žarnico.
3. Vstavite novo žarnico.
4. Vstavite luč.
Osvetlitev armaturne plošče Žarnice dajte zamenjati v servisu.
Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● Spredaj levo v motornem prostoru.
● Na voznikovi strani za pokrovom v armaturni plošči.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.

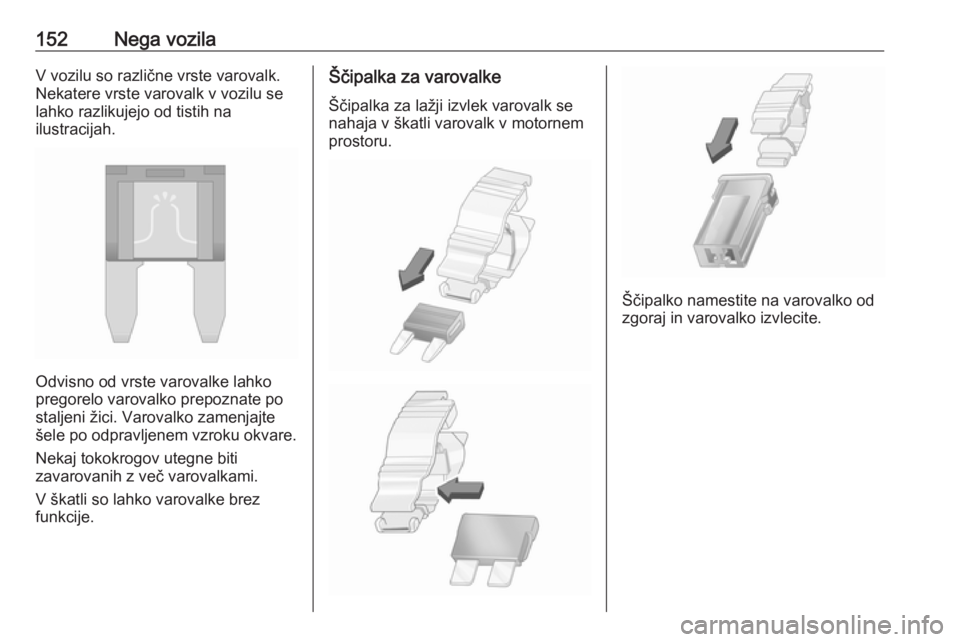

152Nega vozilaV vozilu so različne vrste varovalk.
Nekatere vrste varovalk v vozilu se
lahko razlikujejo od tistih na
ilustracijah.
Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.
Ščipalko namestite na varovalko od
zgoraj in varovalko izvlecite.

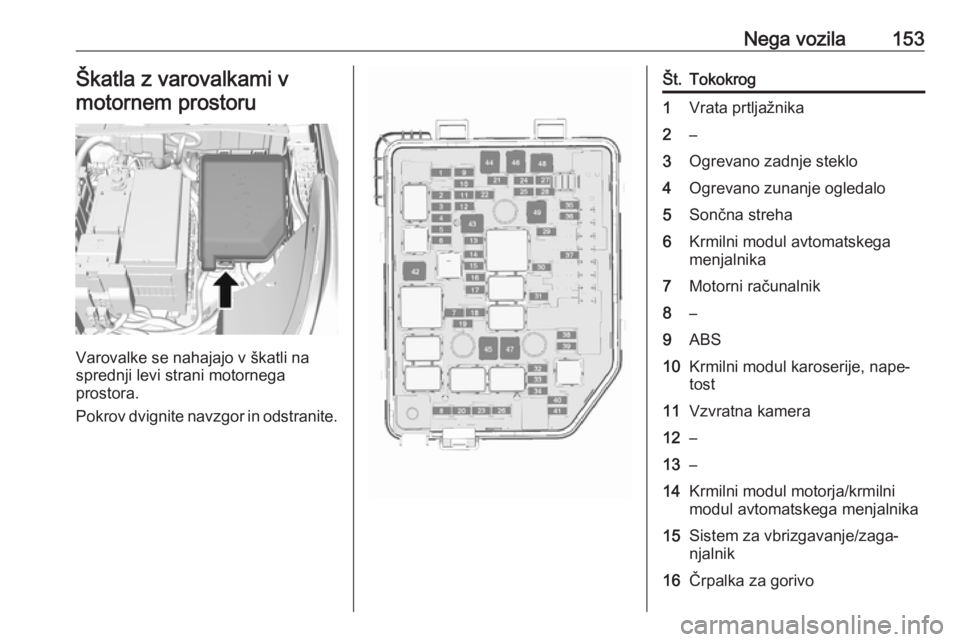

Nega vozila153Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Pokrov dvignite navzgor in odstranite.
Št.Tokokrog1Vrata prtljažnika2–3Ogrevano zadnje steklo4Ogrevano zunanje ogledalo5Sončna streha6Krmilni modul avtomatskega
menjalnika7Motorni računalnik8–9ABS10Krmilni modul karoserije, nape‐
tost11Vzvratna kamera12–13–14Krmilni modul motorja/krmilni
modul avtomatskega menjalnika15Sistem za vbrizgavanje/zaga‐
njalnik16Črpalka za gorivo

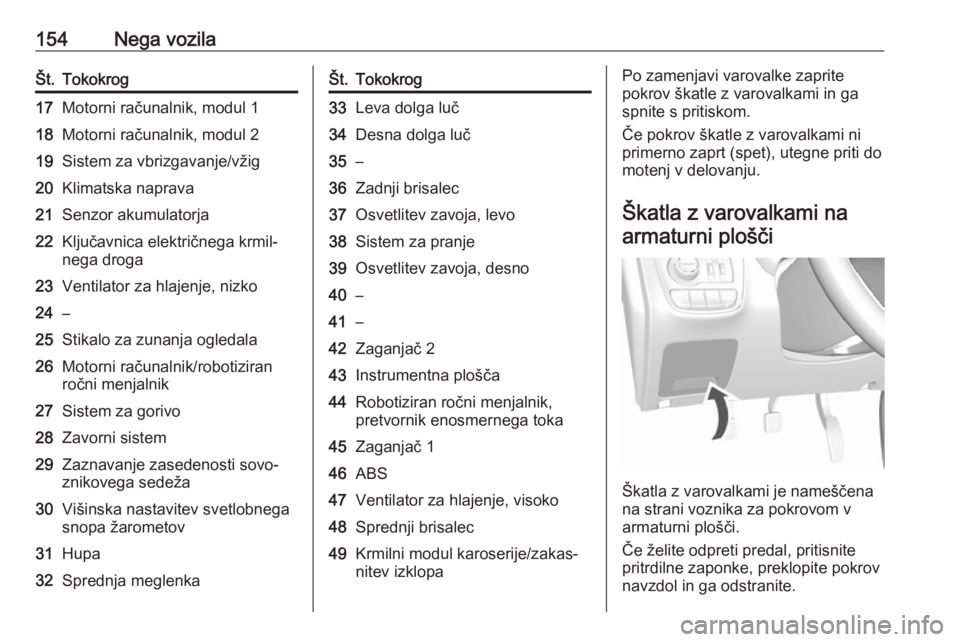

154Nega vozilaŠt.Tokokrog17Motorni računalnik, modul 118Motorni računalnik, modul 219Sistem za vbrizgavanje/vžig20Klimatska naprava21Senzor akumulatorja22Ključavnica električnega krmil‐
nega droga23Ventilator za hlajenje, nizko24–25Stikalo za zunanja ogledala26Motorni računalnik/robotiziran
ročni menjalnik27Sistem za gorivo28Zavorni sistem29Zaznavanje zasedenosti sovo‐
znikovega sedeža30Višinska nastavitev svetlobnega
snopa žarometov31Hupa32Sprednja meglenkaŠt.Tokokrog33Leva dolga luč34Desna dolga luč35–36Zadnji brisalec37Osvetlitev zavoja, levo38Sistem za pranje39Osvetlitev zavoja, desno40–41–42Zaganjač 243Instrumentna plošča44Robotiziran ročni menjalnik,
pretvornik enosmernega toka45Zaganjač 146ABS47Ventilator za hlajenje, visoko48Sprednji brisalec49Krmilni modul karoserije/zakas‐
nitev izklopaPo zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami naarmaturni plošči
Škatla z varovalkami je nameščena
na strani voznika za pokrovom v
armaturni plošči.
Če želite odpreti predal, pritisnite
pritrdilne zaponke, preklopite pokrov
navzdol in ga odstranite.

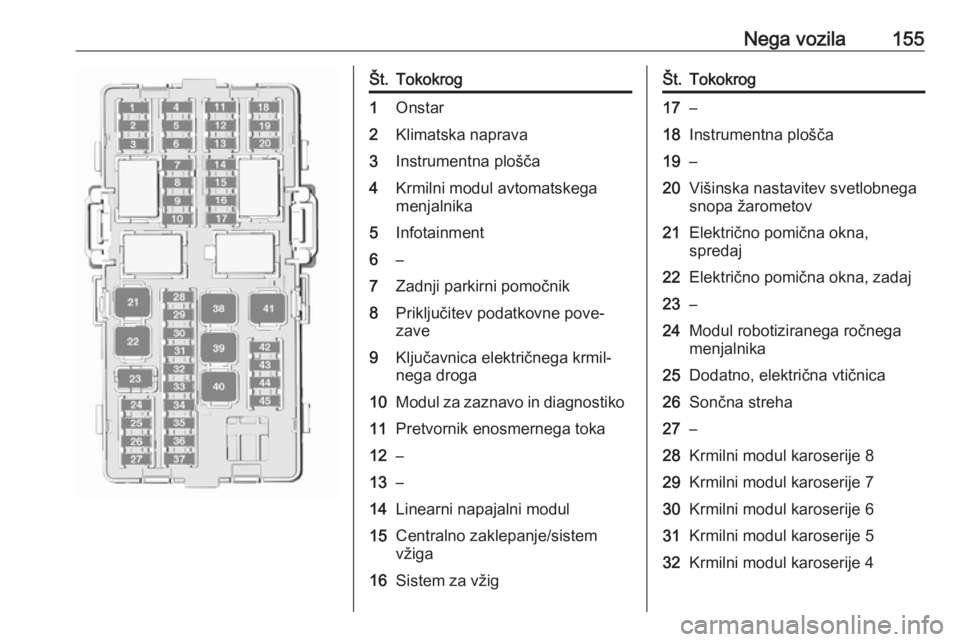

Nega vozila155Št.Tokokrog1Onstar2Klimatska naprava3Instrumentna plošča4Krmilni modul avtomatskega
menjalnika5Infotainment6–7Zadnji parkirni pomočnik8Priključitev podatkovne pove‐
zave9Ključavnica električnega krmil‐
nega droga10Modul za zaznavo in diagnostiko11Pretvornik enosmernega toka12–13–14Linearni napajalni modul15Centralno zaklepanje/sistem
vžiga16Sistem za vžigŠt.Tokokrog17–18Instrumentna plošča19–20Višinska nastavitev svetlobnega
snopa žarometov21Električno pomična okna,
spredaj22Električno pomična okna, zadaj23–24Modul robotiziranega ročnega
menjalnika25Dodatno, električna vtičnica26Sončna streha27–28Krmilni modul karoserije 829Krmilni modul karoserije 730Krmilni modul karoserije 631Krmilni modul karoserije 532Krmilni modul karoserije 4

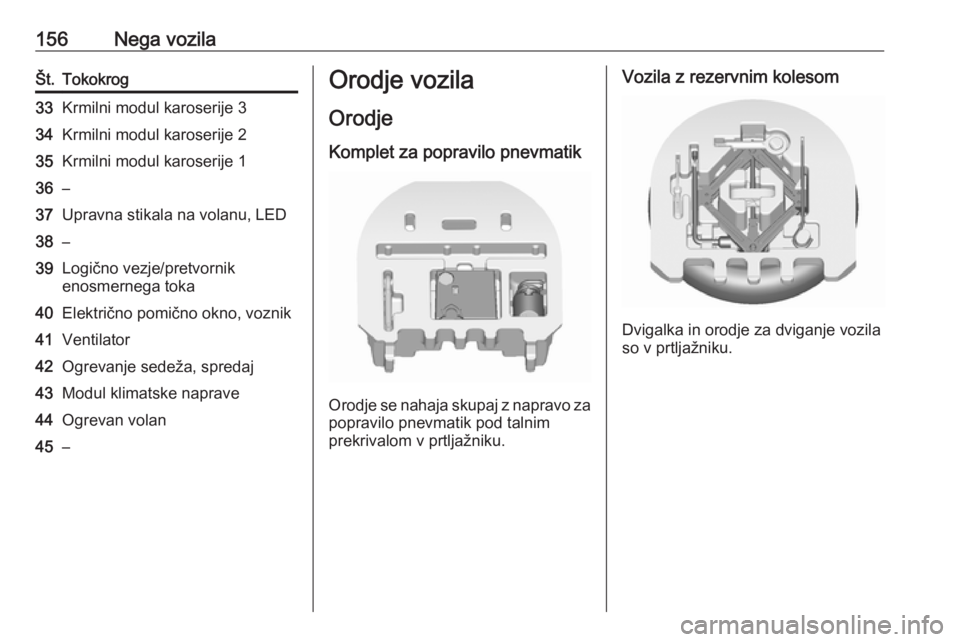

156Nega vozilaŠt.Tokokrog33Krmilni modul karoserije 334Krmilni modul karoserije 235Krmilni modul karoserije 136–37Upravna stikala na volanu, LED38–39Logično vezje/pretvornik
enosmernega toka40Električno pomično okno, voznik41Ventilator42Ogrevanje sedeža, spredaj43Modul klimatske naprave44Ogrevan volan45–Orodje vozila
Orodje Komplet za popravilo pnevmatik
Orodje se nahaja skupaj z napravo za
popravilo pnevmatik pod talnim
prekrivalom v prtljažniku.
Vozila z rezervnim kolesom
Dvigalka in orodje za dviganje vozila
so v prtljažniku.

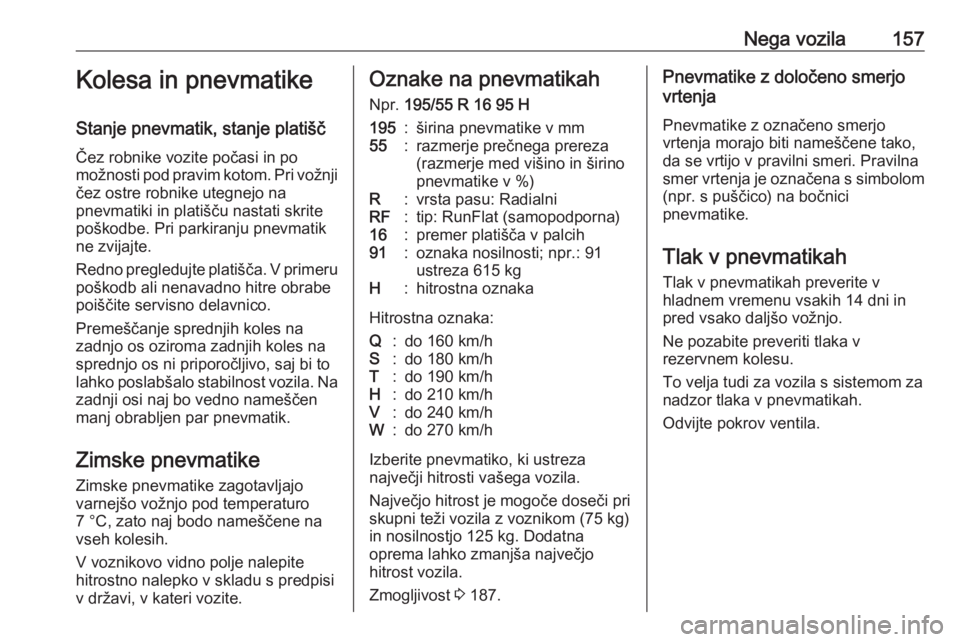

Nega vozila157Kolesa in pnevmatike
Stanje pnevmatik, stanje platišč Čez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji
čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite
poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Premeščanje sprednjih koles na
zadnjo os oziroma zadnjih koles na
sprednjo os ni priporočljivo, saj bi to
lahko poslabšalo stabilnost vozila. Na
zadnji osi naj bo vedno nameščen
manj obrabljen par pnevmatik.
Zimske pnevmatikeZimske pnevmatike zagotavljajo
varnejšo vožnjo pod temperaturo
7 °С, zato naj bodo nameščene na
vseh kolesih.
V voznikovo vidno polje nalepite hitrostno nalepko v skladu s predpisi
v državi, v kateri vozite.Oznake na pnevmatikah
Npr. 195/55 R 16 95 H195:širina pnevmatike v mm55:razmerje prečnega prereza
(razmerje med višino in širino
pnevmatike v %)R:vrsta pasu: RadialniRF:tip: RunFlat (samopodporna)16:premer platišča v palcih91:oznaka nosilnosti; npr.: 91
ustreza 615 kgH:hitrostna oznaka
Hitrostna oznaka:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izberite pnevmatiko, ki ustreza
največji hitrosti vašega vozila.
Največjo hitrost je mogoče doseči pri
skupni teži vozila z voznikom (75 kg)
in nosilnostjo 125 kg. Dodatna
oprema lahko zmanjša največjo
hitrost vozila.
Zmogljivost 3 187.
Pnevmatike z določeno smerjo
vrtenja
Pnevmatike z označeno smerjo
vrtenja morajo biti nameščene tako,
da se vrtijo v pravilni smeri. Pravilna
smer vrtenja je označena s simbolom (npr. s puščico) na bočnici
pnevmatike.
Tlak v pnevmatikah Tlak v pnevmatikah preverite v
hladnem vremenu vsakih 14 dni in
pred vsako daljšo vožnjo.
Ne pozabite preveriti tlaka v
rezervnem kolesu.
To velja tudi za vozila s sistemom za
nadzor tlaka v pnevmatikah.
Odvijte pokrov ventila.

158Nega vozila
Tlak v pnevmatikah 3 191.
Nalepka s podatki o tlaku v
pnevmatikah na voznikovem stebru vrat navaja ustrezne tlake polnjenja
za originalne pnevmatike.
Predpisan tlak ustreza tlaku v hladnih
pnevmatikah. Predpisane vrednosti
tlakov veljajo za letne in zimske
pnevmatike.
ECO tlak v pnevmatikah je namenjen za minimalno porabo goriva.
Previsok ali prenizek tlak negativno
vpliva na varnost, vozne lastnosti
vozila, udobje in porabo goriva,
obenem povzroča tudi hitrejšo obrabo
pnevmatik.
Vrednosti tlaka v pnevmatikah se
razlikujejo odvisno od opcije.
Za določitev pravilnih vrednosti tlaka
v pnevmatikah naredite naslednje:
● Preverite identifikacijsko kodo motorja. Podatki motorjev
3 186.
● Preverite položaj ustrezne pnevmatike.
Za informacije o odobrenih
pnevmatikah za vaše vozilo glejte
EGS potrdilo o skladnosti, ki je
priloženo vozilu, ali druge državne
registracijske dokumente.
Voznik je dolžan skrbeti za pravilen
tlak v pnevmatikah.9 Opozorilo
Zaradi prenizkega tlaka se
pnevmatika bolj ogreje, to pa
povzroča notranje poškodbe. Pri
visoki hitrosti utegne odstopiti
tekalna površina, pnevmatiko pa
utegne celo raznesti.
9 Opozorilo
Priporočene vrednosti tlaka, ki so
navedene v tabeli tlaka v
pnevmatikah, lahko za nekatere
pnevmatike presegajo vrednosti
tlaka, ki so navedene na
pnevmatikah. Nikoli ne
prekoračite največjega tlaka, ki je
naveden na pnevmatiki.
Če je potrebno znižati ali zvišati tlak v
pnevmatikah, izključite kontakt.
Potem ko ste uravnali tlak v
pnevmatikah vključite kontakt in
izberite ustrezno nastavitev na strani
Tyre Load (Obremenitev pnevmatik)
na voznikovem informacijskem
zaslonu 3 76.
Odvisnost od temperature Tlak v pnevmatikah je odvisen od
temperature pnevmatike. Med vožnjo
se temperatura in tlak v pnevmatiki
povečata. Vrednosti tlaka v
pnevmatikah, ki so navedene na
tipski ploščici pnevmatik oziroma v
