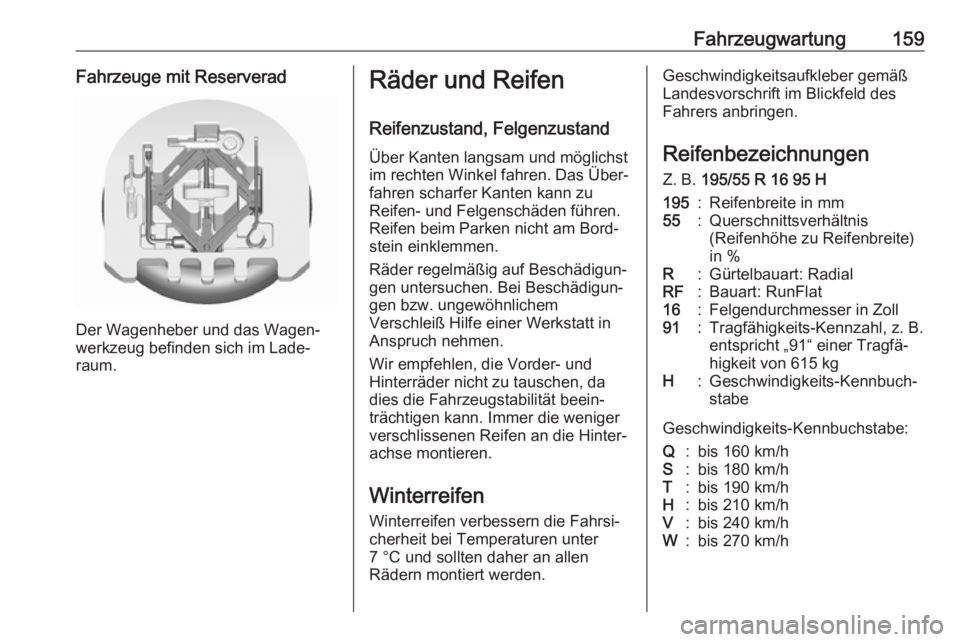

Fahrzeugwartung159Fahrzeuge mit Reserverad
Der Wagenheber und das Wagen‐
werkzeug befinden sich im Lade‐
raum.
Räder und Reifen
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in Anspruch nehmen.
Wir empfehlen, die Vorder- und
Hinterräder nicht zu tauschen, da dies die Fahrzeugstabilität beein‐
trächtigen kann. Immer die weniger
verschlissenen Reifen an die Hinter‐
achse montieren.
Winterreifen
Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen
Rädern montiert werden.Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Reifenbezeichnungen
Z. B. 195/55 R 16 95 H195:Reifenbreite in mm55:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlat16:Felgendurchmesser in Zoll91:Tragfähigkeits-Kennzahl, z. B.
entspricht „91“ einer Tragfä‐
higkeit von 615 kgH:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h

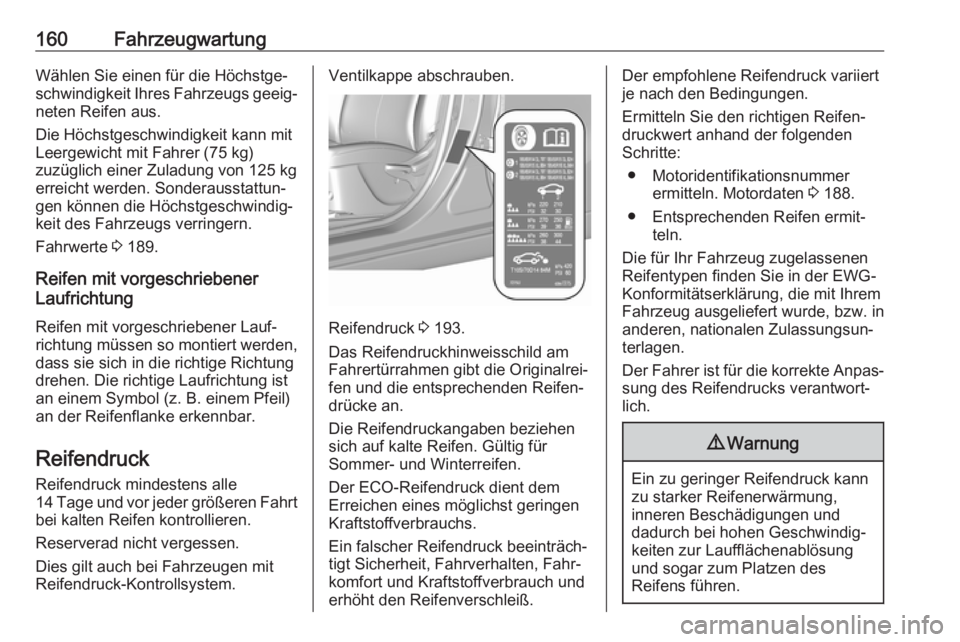

160FahrzeugwartungWählen Sie einen für die Höchstge‐schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg)
zuzüglich einer Zuladung von 125 kg
erreicht werden. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Fahrwerte 3 189.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden, dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil) an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren.
Reserverad nicht vergessen.
Dies gilt auch bei Fahrzeugen mit
Reifendruck-Kontrollsystem.Ventilkappe abschrauben.
Reifendruck 3 193.
Das Reifendruckhinweisschild am
Fahrertürrahmen gibt die Originalrei‐
fen und die entsprechenden Reifen‐
drücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Der ECO-Reifendruck dient dem
Erreichen eines möglichst geringen
Kraftstoffverbrauchs.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen.
Ermitteln Sie den richtigen Reifen‐
druckwert anhand der folgenden
Schritte:
● Motoridentifikationsnummer ermitteln. Motordaten 3 188.
● Entsprechenden Reifen ermit‐ teln.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.

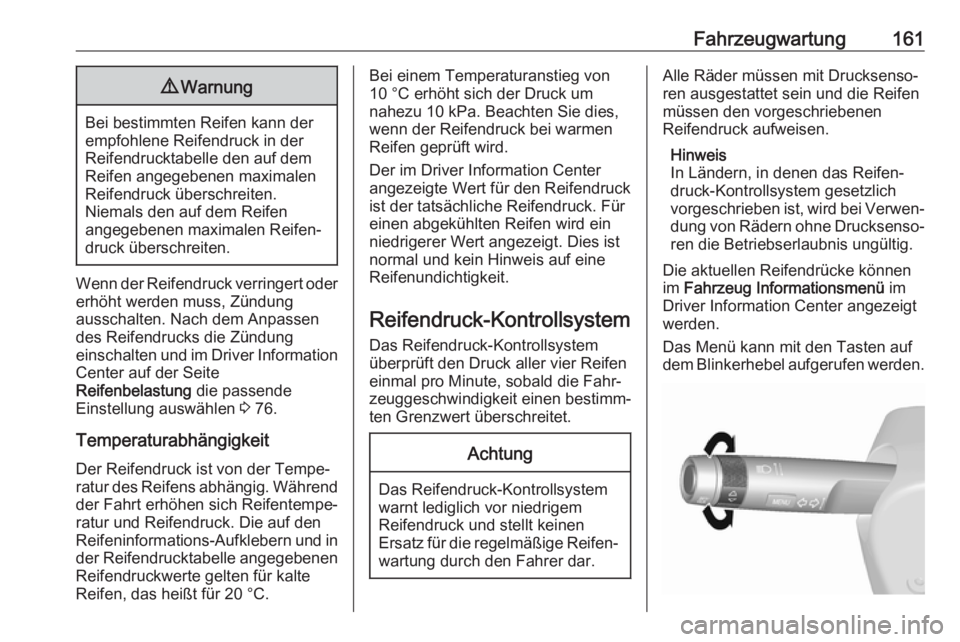

Fahrzeugwartung1619Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung
ausschalten. Nach dem Anpassen
des Reifendrucks die Zündung
einschalten und im Driver Information
Center auf der Seite
Reifenbelastung die passende
Einstellung auswählen 3 76.
Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in
der Reifendrucktabelle angegebenen Reifendruckwerte gelten für kalte
Reifen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um
nahezu 10 kPa. Beachten Sie dies,
wenn der Reifendruck bei warmen
Reifen geprüft wird.
Der im Driver Information Center
angezeigte Wert für den Reifendruck
ist der tatsächliche Reifendruck. Für
einen abgekühlten Reifen wird ein
niedrigerer Wert angezeigt. Dies ist
normal und kein Hinweis auf eine
Reifenundichtigkeit.
Reifendruck-Kontrollsystem
Das Reifendruck-Kontrollsystem
überprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem
Reifendruck und stellt keinen
Ersatz für die regelmäßige Reifen‐ wartung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen
Reifendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich
vorgeschrieben ist, wird bei Verwen‐ dung von Rädern ohne Drucksenso‐
ren die Betriebserlaubnis ungültig.
Die aktuellen Reifendrücke können
im Fahrzeug Informationsmenü im
Driver Information Center angezeigt
werden.
Das Menü kann mit den Tasten auf
dem Blinkerhebel aufgerufen werden.

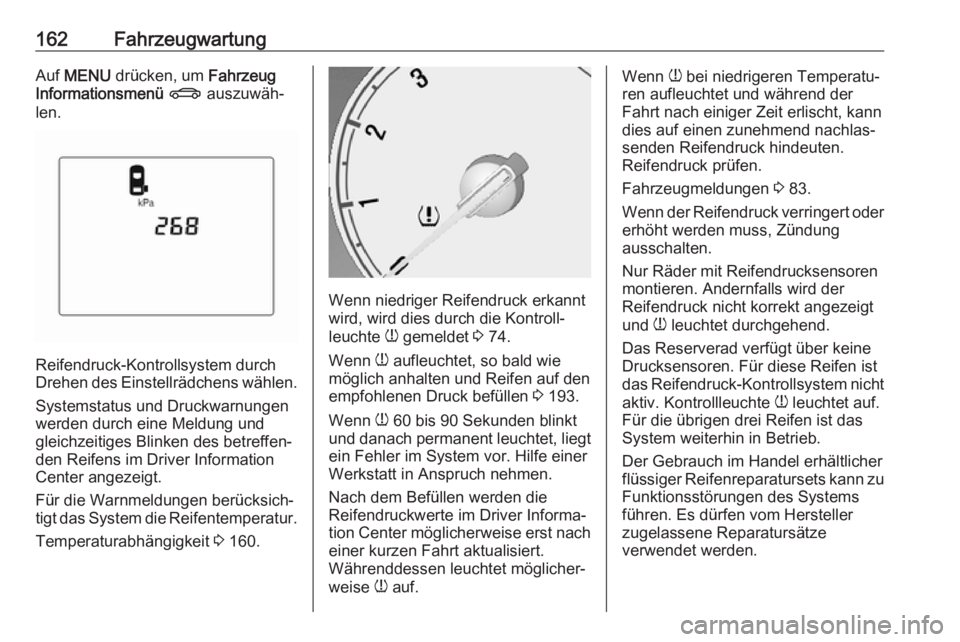

162FahrzeugwartungAuf MENU drücken, um Fahrzeug
Informationsmenü X auszuwäh‐
len.
Reifendruck-Kontrollsystem durch
Drehen des Einstellrädchens wählen.
Systemstatus und Druckwarnungen
werden durch eine Meldung und
gleichzeitiges Blinken des betreffen‐
den Reifens im Driver Information
Center angezeigt.
Für die Warnmeldungen berücksich‐ tigt das System die Reifentemperatur.
Temperaturabhängigkeit 3 160.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 74.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 193.
Wenn w 60 bis 90 Sekunden blinkt
und danach permanent leuchtet, liegt
ein Fehler im System vor. Hilfe einer
Werkstatt in Anspruch nehmen.
Nach dem Befüllen werden die
Reifendruckwerte im Driver Informa‐
tion Center möglicherweise erst nach
einer kurzen Fahrt aktualisiert.
Währenddessen leuchtet möglicher‐
weise w auf.
Wenn
w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt nach einiger Zeit erlischt, kann
dies auf einen zunehmend nachlas‐
senden Reifendruck hindeuten.
Reifendruck prüfen.
Fahrzeugmeldungen 3 83.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung
ausschalten.
Nur Räder mit Reifendrucksensoren
montieren. Andernfalls wird der
Reifendruck nicht korrekt angezeigt
und w leuchtet durchgehend.
Das Reserverad verfügt über keine
Drucksensoren. Für diese Reifen ist
das Reifendruck-Kontrollsystem nicht
aktiv. Kontrollleuchte w leuchtet auf.
Für die übrigen drei Reifen ist das
System weiterhin in Betrieb.
Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller zugelassene Reparatursätze
verwendet werden.

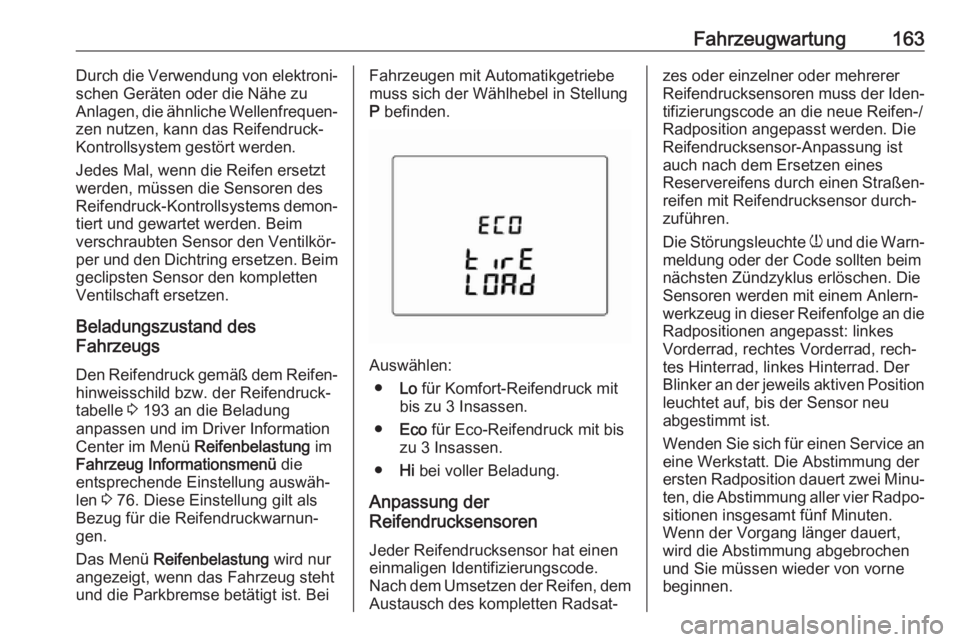

Fahrzeugwartung163Durch die Verwendung von elektroni‐
schen Geräten oder die Nähe zu
Anlagen, die ähnliche Wellenfrequen‐
zen nutzen, kann das Reifendruck-
Kontrollsystem gestört werden.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐ tiert und gewartet werden. Beim
verschraubten Sensor den Ventilkör‐
per und den Dichtring ersetzen. Beim
geclipsten Sensor den kompletten
Ventilschaft ersetzen.
Beladungszustand des
Fahrzeugs
Den Reifendruck gemäß dem Reifen‐ hinweisschild bzw. der Reifendruck‐
tabelle 3 193 an die Beladung
anpassen und im Driver Information
Center im Menü Reifenbelastung im
Fahrzeug Informationsmenü die
entsprechende Einstellung auswäh‐
len 3 76. Diese Einstellung gilt als
Bezug für die Reifendruckwarnun‐
gen.
Das Menü Reifenbelastung wird nur
angezeigt, wenn das Fahrzeug steht
und die Parkbremse betätigt ist. BeiFahrzeugen mit Automatikgetriebe
muss sich der Wählhebel in Stellung
P befinden.
Auswählen:
● Lo für Komfort-Reifendruck mit
bis zu 3 Insassen.
● Eco für Eco-Reifendruck mit bis
zu 3 Insassen.
● Hi bei voller Beladung.
Anpassung der
Reifendrucksensoren
Jeder Reifendrucksensor hat einen
einmaligen Identifizierungscode.
Nach dem Umsetzen der Reifen, dem
Austausch des kompletten Radsat‐
zes oder einzelner oder mehrerer
Reifendrucksensoren muss der Iden‐
tifizierungscode an die neue Reifen-/ Radposition angepasst werden. Die
Reifendrucksensor-Anpassung ist auch nach dem Ersetzen eines
Reservereifens durch einen Straßen‐
reifen mit Reifendrucksensor durch‐ zuführen.
Die Störungsleuchte w und die Warn‐
meldung oder der Code sollten beim
nächsten Zündzyklus erlöschen. Die
Sensoren werden mit einem Anlern‐
werkzeug in dieser Reifenfolge an die Radpositionen angepasst: linkes
Vorderrad, rechtes Vorderrad, rech‐
tes Hinterrad, linkes Hinterrad. Der
Blinker an der jeweils aktiven Position leuchtet auf, bis der Sensor neu
abgestimmt ist.
Wenden Sie sich für einen Service an
eine Werkstatt. Die Abstimmung der
ersten Radposition dauert zwei Minu‐ ten, die Abstimmung aller vier Radpo‐
sitionen insgesamt fünf Minuten.
Wenn der Vorgang länger dauert,
wird die Abstimmung abgebrochen
und Sie müssen wieder von vorne
beginnen.

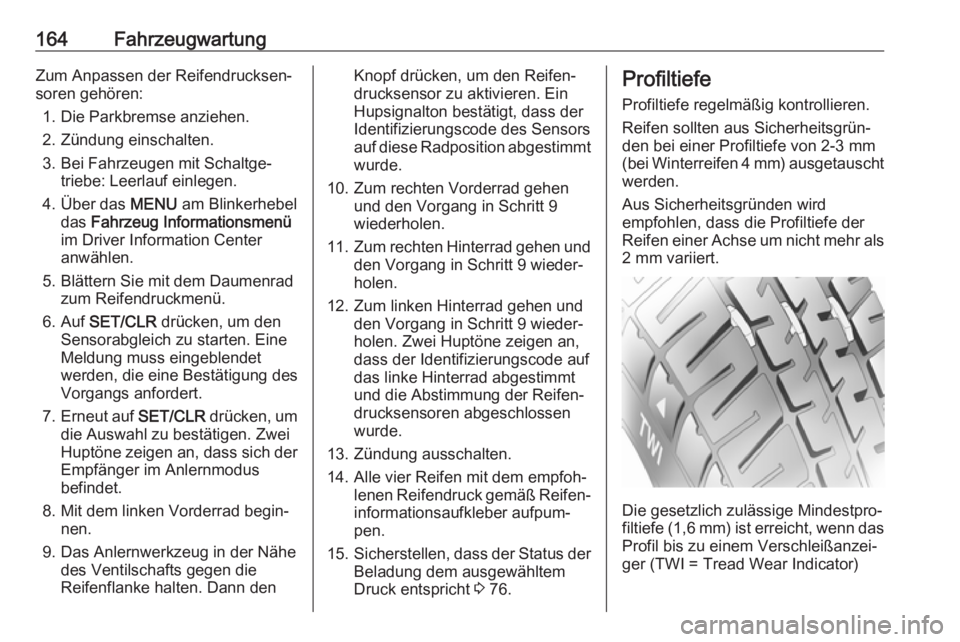

164FahrzeugwartungZum Anpassen der Reifendrucksen‐
soren gehören:
1. Die Parkbremse anziehen.
2. Zündung einschalten.
3. Bei Fahrzeugen mit Schaltge‐ triebe: Leerlauf einlegen.
4. Über das MENU am Blinkerhebel
das Fahrzeug Informationsmenü
im Driver Information Center anwählen.
5. Blättern Sie mit dem Daumenrad zum Reifendruckmenü.
6. Auf SET/CLR drücken, um den
Sensorabgleich zu starten. Eine Meldung muss eingeblendet
werden, die eine Bestätigung des
Vorgangs anfordert.
7. Erneut auf SET/CLR drücken, um
die Auswahl zu bestätigen. Zwei
Huptöne zeigen an, dass sich der Empfänger im Anlernmodusbefindet.
8. Mit dem linken Vorderrad begin‐ nen.
9. Das Anlernwerkzeug in der Nähe des Ventilschafts gegen die
Reifenflanke halten. Dann denKnopf drücken, um den Reifen‐
drucksensor zu aktivieren. Ein
Hupsignalton bestätigt, dass der
Identifizierungscode des Sensors
auf diese Radposition abgestimmt wurde.
10. Zum rechten Vorderrad gehen und den Vorgang in Schritt 9wiederholen.
11. Zum rechten Hinterrad gehen und
den Vorgang in Schritt 9 wieder‐
holen.
12. Zum linken Hinterrad gehen und den Vorgang in Schritt 9 wieder‐
holen. Zwei Huptöne zeigen an,
dass der Identifizierungscode auf
das linke Hinterrad abgestimmt
und die Abstimmung der Reifen‐
drucksensoren abgeschlossen
wurde.
13. Zündung ausschalten.
14. Alle vier Reifen mit dem empfoh‐ lenen Reifendruck gemäß Reifen‐
informationsaufkleber aufpum‐
pen.
15. Sicherstellen, dass der Status der
Beladung dem ausgewähltem
Druck entspricht 3 76.Profiltiefe
Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm (bei Winterreifen 4 mm) ausgetauscht
werden.
Aus Sicherheitsgründen wird
empfohlen, dass die Profiltiefe der
Reifen einer Achse um nicht mehr als 2 mm variiert.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator)

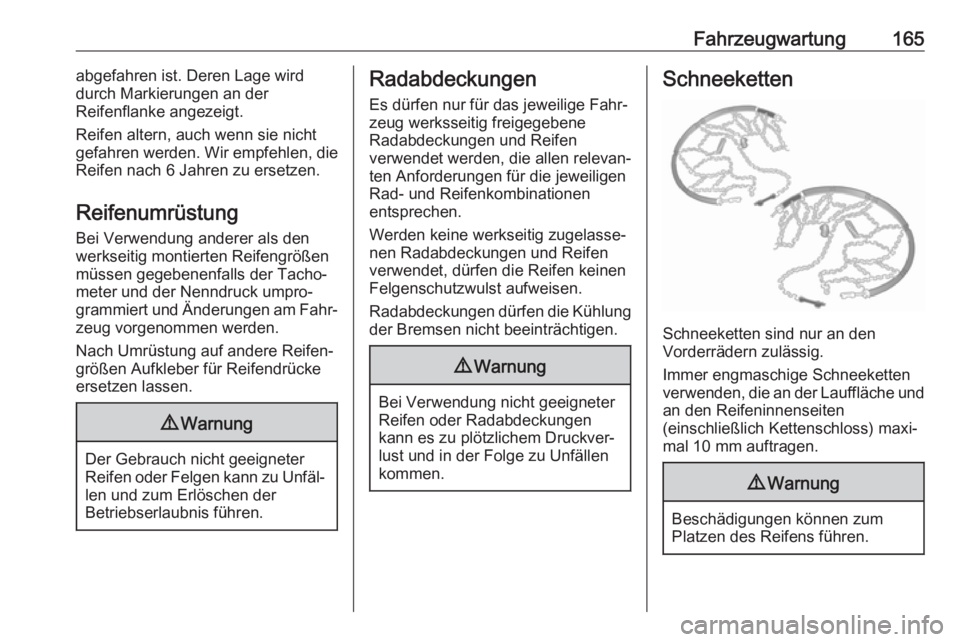

Fahrzeugwartung165abgefahren ist. Deren Lage wird
durch Markierungen an der
Reifenflanke angezeigt.
Reifen altern, auch wenn sie nicht
gefahren werden. Wir empfehlen, die
Reifen nach 6 Jahren zu ersetzen.
Reifenumrüstung Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐
zeug vorgenommen werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der
Betriebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene
Radabdeckungen und Reifen
verwendet werden, die allen relevan‐
ten Anforderungen für die jeweiligen
Rad- und Reifenkombinationen
entsprechen.
Werden keine werkseitig zugelasse‐
nen Radabdeckungen und Reifen
verwendet, dürfen die Reifen keinen
Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Schneeketten
Schneeketten sind nur an den
Vorderrädern zulässig.
Immer engmaschige Schneeketten
verwenden, die an der Lauffläche und
an den Reifeninnenseiten
(einschließlich Kettenschloss) maxi‐
mal 10 mm auftragen.
9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.

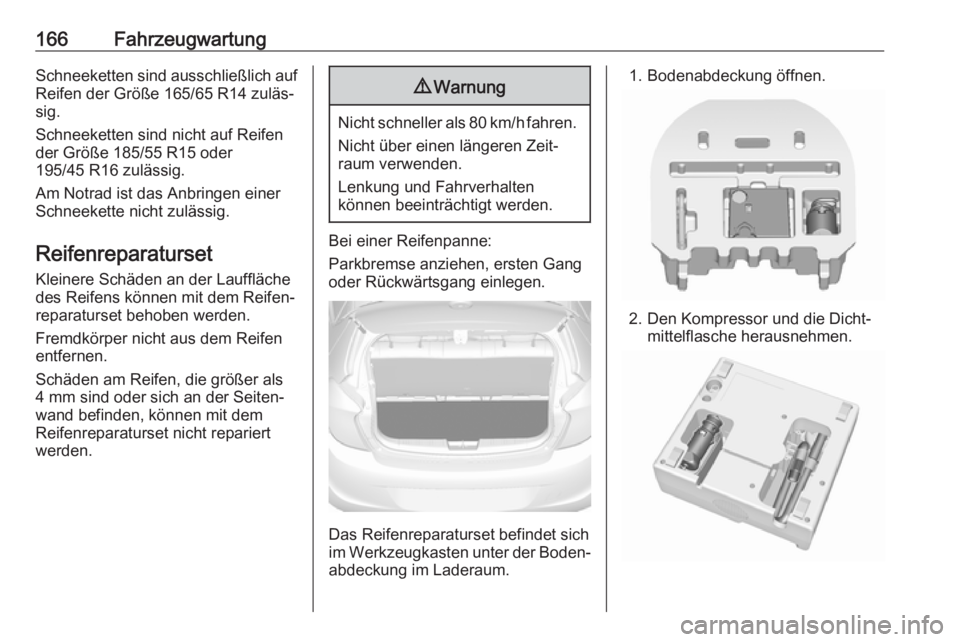

166FahrzeugwartungSchneeketten sind ausschließlich auf
Reifen der Größe 165/65 R14 zuläs‐
sig.
Schneeketten sind nicht auf Reifen
der Größe 185/55 R15 oder
195/45 R16 zulässig.
Am Notrad ist das Anbringen einer
Schneekette nicht zulässig.
Reifenreparaturset Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen
entfernen.
Schäden am Reifen, die größer als 4 mm sind oder sich an der Seiten‐
wand befinden, können mit dem
Reifenreparaturset nicht repariert
werden.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht über einen längeren Zeit‐
raum verwenden.
Lenkung und Fahrverhalten
können beeinträchtigt werden.
Bei einer Reifenpanne:
Parkbremse anziehen, ersten Gang
oder Rückwärtsgang einlegen.
Das Reifenreparaturset befindet sich
im Werkzeugkasten unter der Boden‐ abdeckung im Laderaum.
1. Bodenabdeckung öffnen.
2. Den Kompressor und die Dicht‐ mittelflasche herausnehmen.

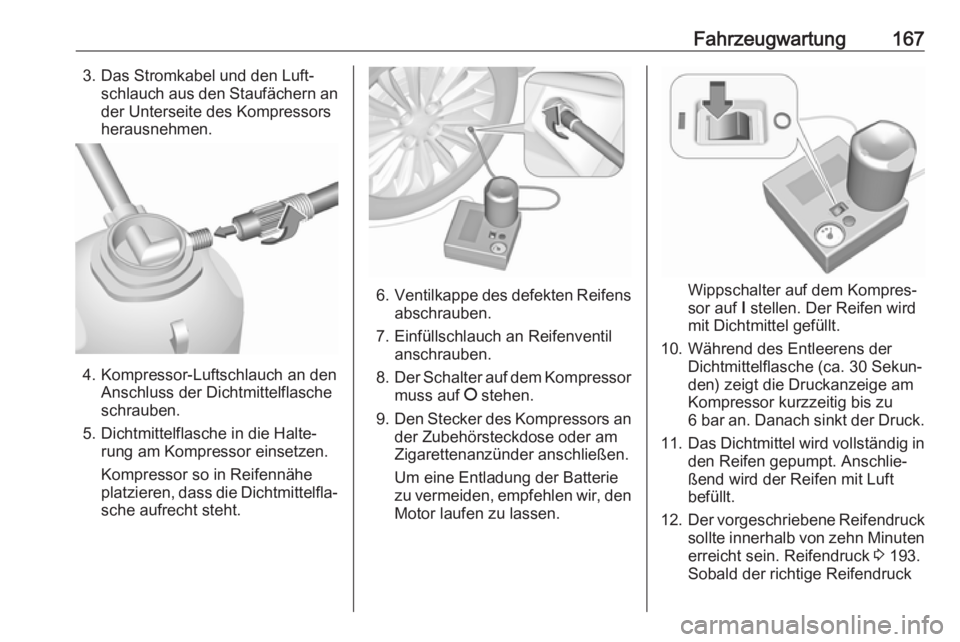

Fahrzeugwartung1673. Das Stromkabel und den Luft‐schlauch aus den Staufächern ander Unterseite des Kompressorsherausnehmen.
4. Kompressor-Luftschlauch an den Anschluss der Dichtmittelflasche
schrauben.
5. Dichtmittelflasche in die Halte‐ rung am Kompressor einsetzen.
Kompressor so in Reifennähe
platzieren, dass die Dichtmittelfla‐
sche aufrecht steht.
6. Ventilkappe des defekten Reifens
abschrauben.
7. Einfüllschlauch an Reifenventil anschrauben.
8. Der Schalter auf dem Kompressor
muss auf J stehen.
9. Den Stecker des Kompressors an
der Zubehörsteckdose oder am
Zigarettenanzünder anschließen.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den Motor laufen zu lassen.Wippschalter auf dem Kompres‐
sor auf I stellen. Der Reifen wird
mit Dichtmittel gefüllt.
10. Während des Entleerens der Dichtmittelflasche (ca. 30 Sekun‐
den) zeigt die Druckanzeige am
Kompressor kurzzeitig bis zu
6 bar an. Danach sinkt der Druck.
11. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft
befüllt.
12. Der vorgeschriebene Reifendruck
sollte innerhalb von zehn Minuten
erreicht sein. Reifendruck 3 193.
Sobald der richtige Reifendruck

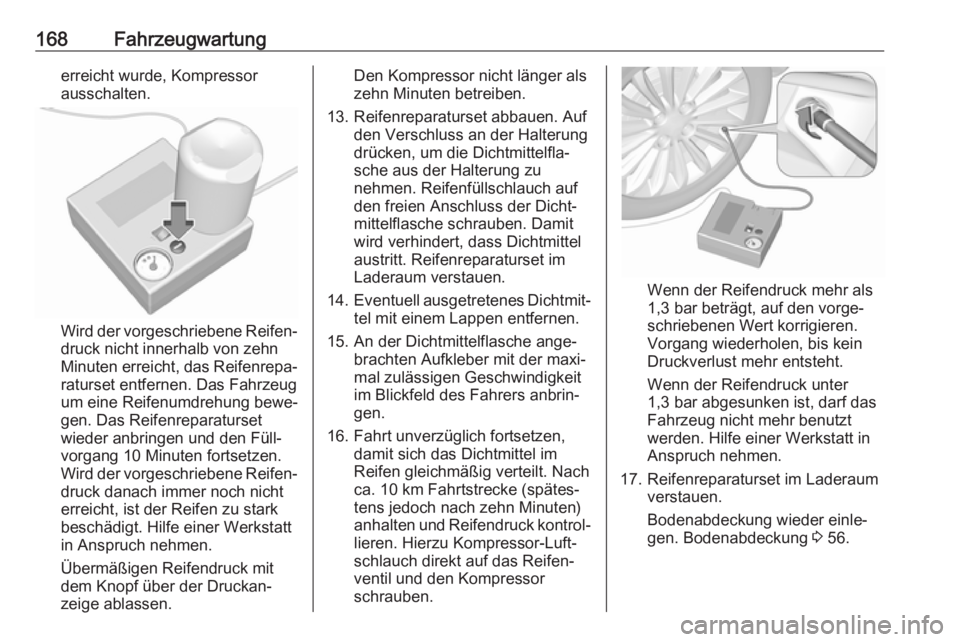

168Fahrzeugwartungerreicht wurde, Kompressor
ausschalten.
Wird der vorgeschriebene Reifen‐
druck nicht innerhalb von zehn
Minuten erreicht, das Reifenrepa‐ raturset entfernen. Das Fahrzeugum eine Reifenumdrehung bewe‐
gen. Das Reifenreparaturset
wieder anbringen und den Füll‐
vorgang 10 Minuten fortsetzen.
Wird der vorgeschriebene Reifen‐
druck danach immer noch nicht
erreicht, ist der Reifen zu stark
beschädigt. Hilfe einer Werkstatt
in Anspruch nehmen.
Übermäßigen Reifendruck mit
dem Knopf über der Druckan‐
zeige ablassen.
Den Kompressor nicht länger als
zehn Minuten betreiben.
13. Reifenreparaturset abbauen. Auf den Verschluss an der Halterung
drücken, um die Dichtmittelfla‐
sche aus der Halterung zu
nehmen. Reifenfüllschlauch auf
den freien Anschluss der Dicht‐
mittelflasche schrauben. Damit
wird verhindert, dass Dichtmittel
austritt. Reifenreparaturset im
Laderaum verstauen.
14. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
15. An der Dichtmittelflasche ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
16. Fahrt unverzüglich fortsetzen, damit sich das Dichtmittel im
Reifen gleichmäßig verteilt. Nach
ca. 10 km Fahrtstrecke (spätes‐
tens jedoch nach zehn Minuten)
anhalten und Reifendruck kontrol‐
lieren. Hierzu Kompressor-Luft‐
schlauch direkt auf das Reifen‐
ventil und den Kompressor
schrauben.
Wenn der Reifendruck mehr als
1,3 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren.
Vorgang wiederholen, bis kein
Druckverlust mehr entsteht.
Wenn der Reifendruck unter
1,3 bar abgesunken ist, darf das
Fahrzeug nicht mehr benutzt
werden. Hilfe einer Werkstatt in
Anspruch nehmen.
17. Reifenreparaturset im Laderaum verstauen.
Bodenabdeckung wieder einle‐
gen. Bodenabdeckung 3 56.
