OPEL KARL 2017 Instrukcja obsługi systemu audio-nawigacyjnego (in Polish)

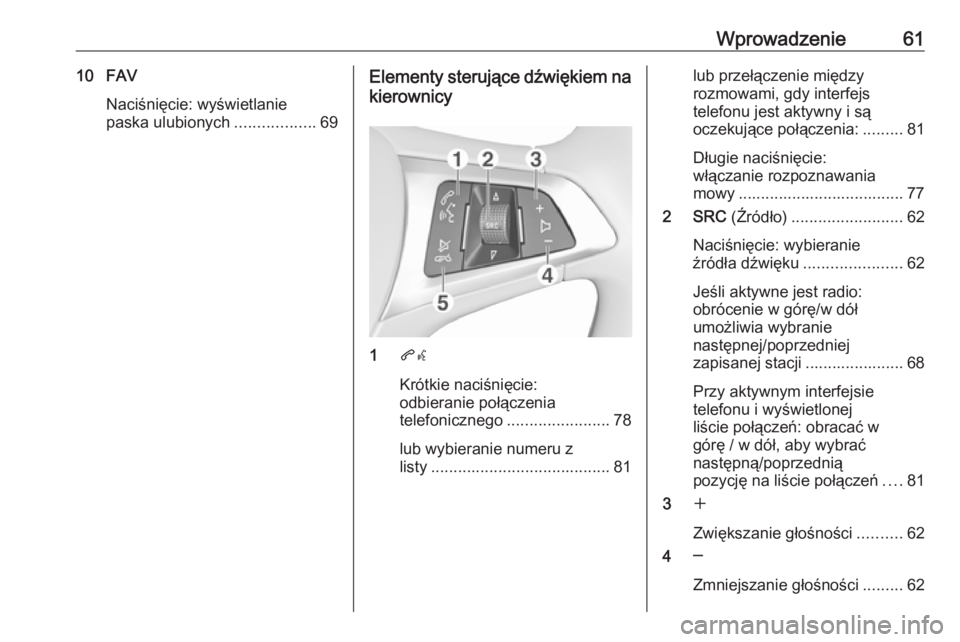

Wprowadzenie6110 FAVNaciśnięcie: wyświetlanie
paska ulubionych ..................69Elementy sterujące dźwiękiem na
kierownicy
1 qw
Krótkie naciśnięcie:
odbieranie połączenia
telefonicznego .......................78
lub wybieranie numeru z
listy ........................................ 81
lub przełączenie między
rozmowami, gdy interfejs
telefonu jest aktywny i są
oczekujące połączenia: .........81
Długie naciśnięcie:
włączanie rozpoznawania
mowy ..................................... 77
2 SRC (Źródło)......................... 62
Naciśnięcie: wybieranie
źródła dźwięku ......................62
Jeśli aktywne jest radio:
obrócenie w górę/w dół
umożliwia wybranie
następnej/poprzedniej
zapisanej stacji ...................... 68
Przy aktywnym interfejsie
telefonu i wyświetlonej
liście połączeń: obracać w
górę / w dół, aby wybrać
następną/poprzednią
pozycję na liście połączeń ....81
3 w
Zwiększanie głośności ..........62
4 ─
Zmniejszanie głośności .........62

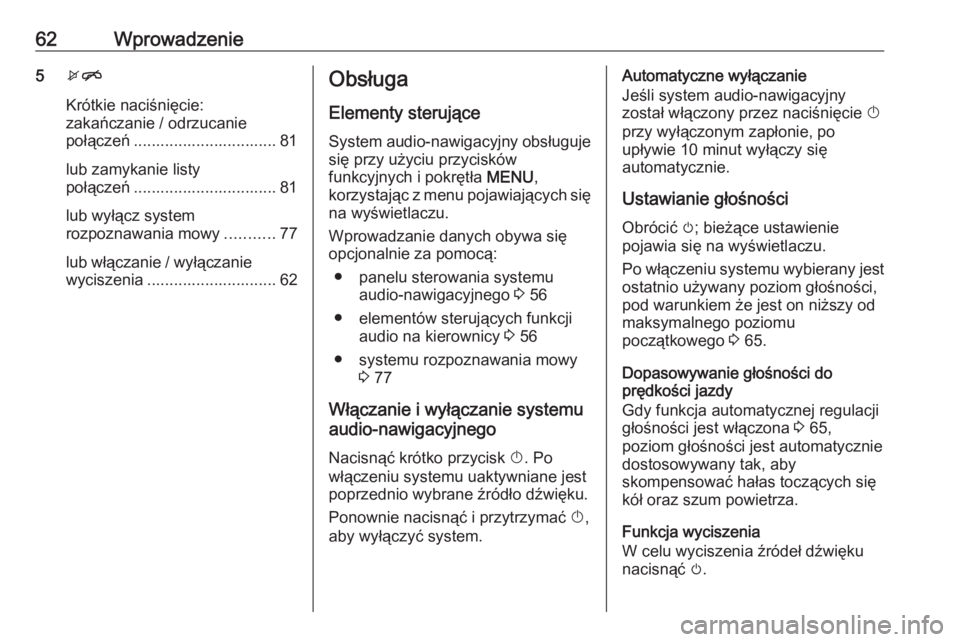

62Wprowadzenie5xn
Krótkie naciśnięcie:
zakańczanie / odrzucanie
połączeń ................................ 81
lub zamykanie listy
połączeń ................................ 81
lub wyłącz system
rozpoznawania mowy ...........77
lub włączanie / wyłączanie wyciszenia ............................. 62Obsługa
Elementy sterujące
System audio-nawigacyjny obsługuje
się przy użyciu przycisków
funkcyjnych i pokrętła MENU,
korzystając z menu pojawiających się
na wyświetlaczu.
Wprowadzanie danych obywa się
opcjonalnie za pomocą:
● panelu sterowania systemu audio-nawigacyjnego 3 56
● elementów sterujących funkcji audio na kierownicy 3 56
● systemu rozpoznawania mowy 3 77
Włączanie i wyłączanie systemu
audio-nawigacyjnego
Nacisnąć krótko przycisk X. Po
włączeniu systemu uaktywniane jest
poprzednio wybrane źródło dźwięku.
Ponownie nacisnąć i przytrzymać X,
aby wyłączyć system.Automatyczne wyłączanie
Jeśli system audio-nawigacyjny
został włączony przez naciśnięcie X
przy wyłączonym zapłonie, po
upływie 10 minut wyłączy się
automatycznie.
Ustawianie głośności
Obrócić m; bieżące ustawienie
pojawia się na wyświetlaczu.
Po włączeniu systemu wybierany jest ostatnio używany poziom głośności,
pod warunkiem że jest on niższy od
maksymalnego poziomu
początkowego 3 65.
Dopasowywanie głośności do
prędkości jazdy
Gdy funkcja automatycznej regulacji
głośności jest włączona 3 65,
poziom głośności jest automatycznie
dostosowywany tak, aby
skompensować hałas toczących się
kół oraz szum powietrza.
Funkcja wyciszenia
W celu wyciszenia źródeł dźwięku
nacisnąć m.

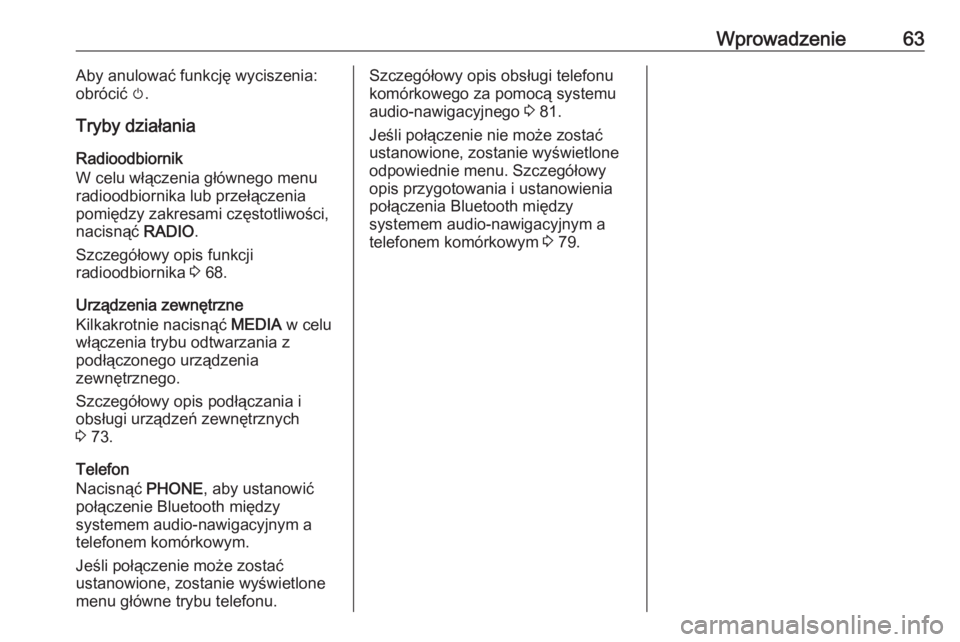

Wprowadzenie63Aby anulować funkcję wyciszenia:
obrócić m.
Tryby działania Radioodbiornik
W celu włączenia głównego menu
radioodbiornika lub przełączenia
pomiędzy zakresami częstotliwości, nacisnąć RADIO.
Szczegółowy opis funkcji
radioodbiornika 3 68.
Urządzenia zewnętrzne
Kilkakrotnie nacisnąć MEDIA w celu
włączenia trybu odtwarzania z
podłączonego urządzenia
zewnętrznego.
Szczegółowy opis podłączania i obsługi urządzeń zewnętrznych
3 73.
Telefon
Nacisnąć PHONE, aby ustanowić
połączenie Bluetooth między
systemem audio-nawigacyjnym a
telefonem komórkowym.
Jeśli połączenie może zostać
ustanowione, zostanie wyświetlone
menu główne trybu telefonu.Szczegółowy opis obsługi telefonu
komórkowego za pomocą systemu
audio-nawigacyjnego 3 81.
Jeśli połączenie nie może zostać
ustanowione, zostanie wyświetlone
odpowiednie menu. Szczegółowy
opis przygotowania i ustanowienia
połączenia Bluetooth między
systemem audio-nawigacyjnym a
telefonem komórkowym 3 79.

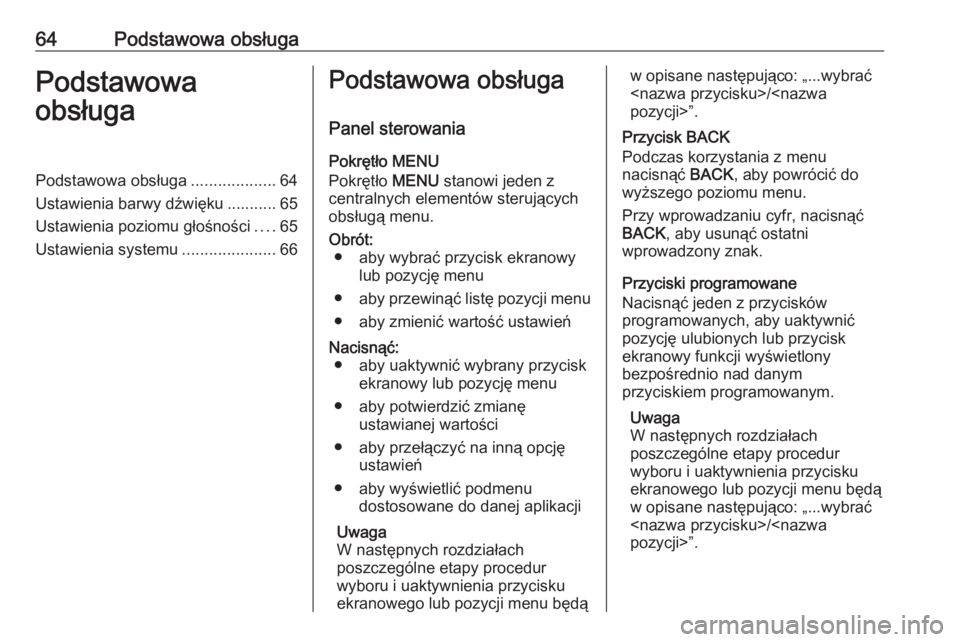

64Podstawowa obsługaPodstawowa
obsługaPodstawowa obsługa ...................64
Ustawienia barwy dźwięku ........... 65 Ustawienia poziomu głośności ....65
Ustawienia systemu .....................66Podstawowa obsługa
Panel sterowania Pokrętło MENU
Pokrętło MENU stanowi jeden z
centralnych elementów sterujących
obsługą menu.Obrót: ● aby wybrać przycisk ekranowy lub pozycję menu
● aby przewinąć listę pozycji menu
● aby zmienić wartość ustawieńNacisnąć: ● aby uaktywnić wybrany przycisk ekranowy lub pozycję menu
● aby potwierdzić zmianę ustawianej wartości
● aby przełączyć na inną opcję ustawień
● aby wyświetlić podmenu dostosowane do danej aplikacji
Uwaga
W następnych rozdziałach
poszczególne etapy procedur
wyboru i uaktywnienia przycisku
ekranowego lub pozycji menu będą
w opisane następująco: „...wybrać
/ pozycji>”.
Przycisk BACK
Podczas korzystania z menu
nacisnąć BACK, aby powrócić do
wyższego poziomu menu.
Przy wprowadzaniu cyfr, nacisnąć
BACK , aby usunąć ostatni
wprowadzony znak.
Przyciski programowane
Nacisnąć jeden z przycisków
programowanych, aby uaktywnić
pozycję ulubionych lub przycisk
ekranowy funkcji wyświetlony
bezpośrednio nad danym
przyciskiem programowanym.
Uwaga
W następnych rozdziałach
poszczególne etapy procedur
wyboru i uaktywnienia przycisku
ekranowego lub pozycji menu będą
w opisane następująco: „...wybrać
/ pozycji>”.

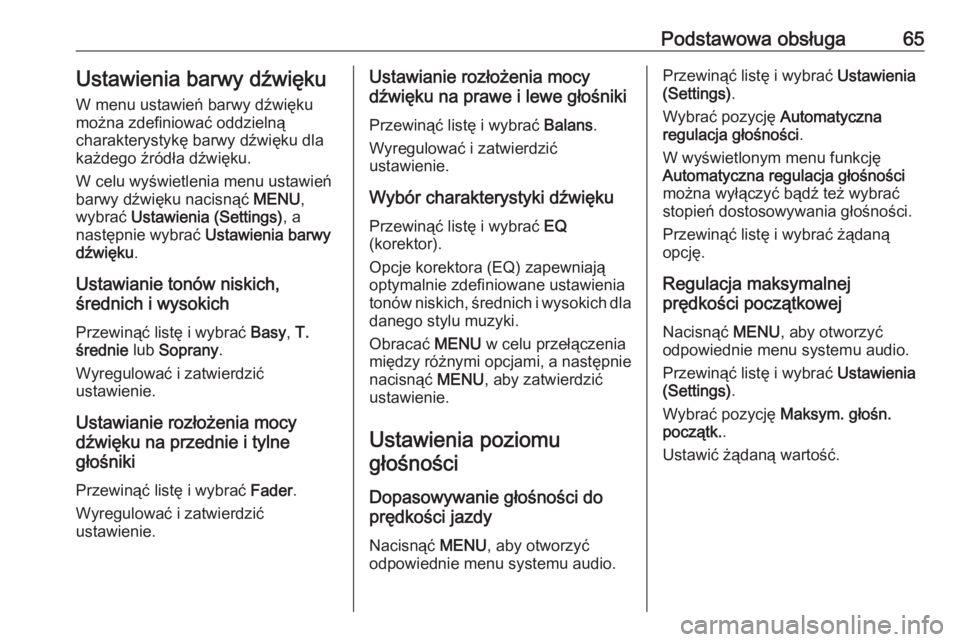

Podstawowa obsługa65Ustawienia barwy dźwiękuW menu ustawień barwy dźwięku
można zdefiniować oddzielną
charakterystykę barwy dźwięku dla
każdego źródła dźwięku.
W celu wyświetlenia menu ustawień
barwy dźwięku nacisnąć MENU,
wybrać Ustawienia (Settings) , a
następnie wybrać Ustawienia barwy
dźwięku .
Ustawianie tonów niskich,
średnich i wysokich
Przewinąć listę i wybrać Basy, T.
średnie lub Soprany .
Wyregulować i zatwierdzić
ustawienie.
Ustawianie rozłożenia mocy
dźwięku na przednie i tylne
głośniki
Przewinąć listę i wybrać Fader.
Wyregulować i zatwierdzić
ustawienie.Ustawianie rozłożenia mocy
dźwięku na prawe i lewe głośniki
Przewinąć listę i wybrać Balans.
Wyregulować i zatwierdzić
ustawienie.
Wybór charakterystyki dźwięku Przewinąć listę i wybrać EQ
(korektor).
Opcje korektora (EQ) zapewniają optymalnie zdefiniowane ustawienia
tonów niskich, średnich i wysokich dla danego stylu muzyki.
Obracać MENU w celu przełączenia
między różnymi opcjami, a następnie
nacisnąć MENU, aby zatwierdzić
ustawienie.
Ustawienia poziomu
głośności
Dopasowywanie głośności do
prędkości jazdy
Nacisnąć MENU, aby otworzyć
odpowiednie menu systemu audio.Przewinąć listę i wybrać Ustawienia
(Settings) .
Wybrać pozycję Automatyczna
regulacja głośności .
W wyświetlonym menu funkcję
Automatyczna regulacja głośności
można wyłączyć bądź też wybrać
stopień dostosowywania głośności.
Przewinąć listę i wybrać żądaną
opcję.
Regulacja maksymalnej
prędkości początkowej
Nacisnąć MENU, aby otworzyć
odpowiednie menu systemu audio.
Przewinąć listę i wybrać Ustawienia
(Settings) .
Wybrać pozycję Maksym. głośn.
początk. .
Ustawić żądaną wartość.

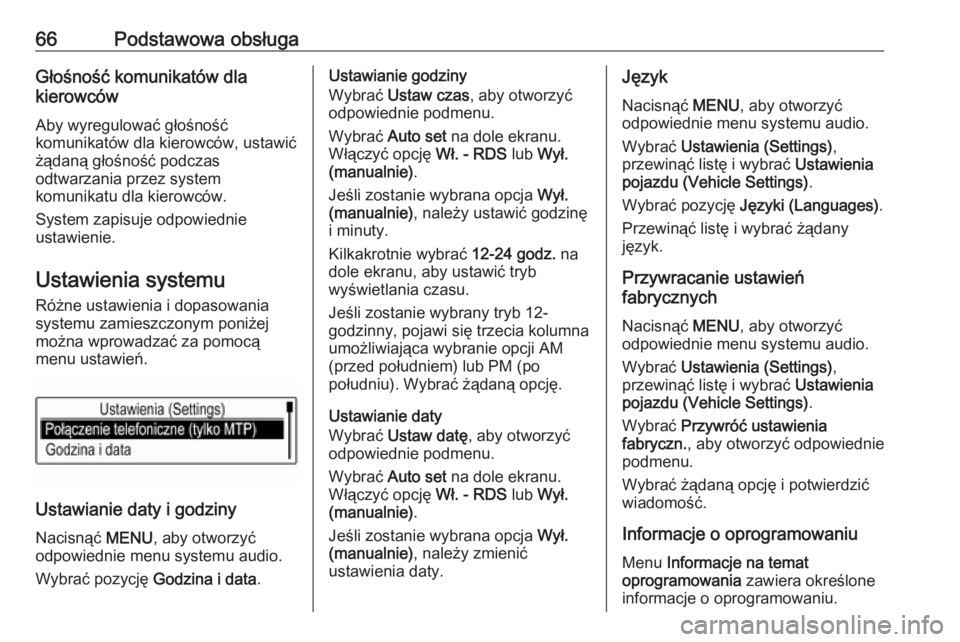

66Podstawowa obsługaGłośność komunikatów dla
kierowców
Aby wyregulować głośność
komunikatów dla kierowców, ustawić
żądaną głośność podczas
odtwarzania przez system
komunikatu dla kierowców.
System zapisuje odpowiednie
ustawienie.
Ustawienia systemu Różne ustawienia i dopasowania
systemu zamieszczonym poniżej
można wprowadzać za pomocą
menu ustawień.
Ustawianie daty i godziny
Nacisnąć MENU, aby otworzyć
odpowiednie menu systemu audio.
Wybrać pozycję Godzina i data.
Ustawianie godziny
Wybrać Ustaw czas , aby otworzyć
odpowiednie podmenu.
Wybrać Auto set na dole ekranu.
Włączyć opcję Wł. - RDS lub Wył.
(manualnie) .
Jeśli zostanie wybrana opcja Wył.
(manualnie) , należy ustawić godzinę
i minuty.
Kilkakrotnie wybrać 12-24 godz. na
dole ekranu, aby ustawić tryb
wyświetlania czasu.
Jeśli zostanie wybrany tryb 12-
godzinny, pojawi się trzecia kolumna umożliwiająca wybranie opcji AM
(przed południem) lub PM (po
południu). Wybrać żądaną opcję.
Ustawianie daty
Wybrać Ustaw datę , aby otworzyć
odpowiednie podmenu.
Wybrać Auto set na dole ekranu.
Włączyć opcję Wł. - RDS lub Wył.
(manualnie) .
Jeśli zostanie wybrana opcja Wył.
(manualnie) , należy zmienić
ustawienia daty.Język
Nacisnąć MENU, aby otworzyć
odpowiednie menu systemu audio.
Wybrać Ustawienia (Settings) ,
przewinąć listę i wybrać Ustawienia
pojazdu (Vehicle Settings) .
Wybrać pozycję Języki (Languages) .
Przewinąć listę i wybrać żądany język.
Przywracanie ustawień
fabrycznych
Nacisnąć MENU, aby otworzyć
odpowiednie menu systemu audio.
Wybrać Ustawienia (Settings) ,
przewinąć listę i wybrać Ustawienia
pojazdu (Vehicle Settings) .
Wybrać Przywróć ustawienia
fabryczn. , aby otworzyć odpowiednie
podmenu.
Wybrać żądaną opcję i potwierdzić
wiadomość.
Informacje o oprogramowaniu
Menu Informacje na temat
oprogramowania zawiera określone
informacje o oprogramowaniu.

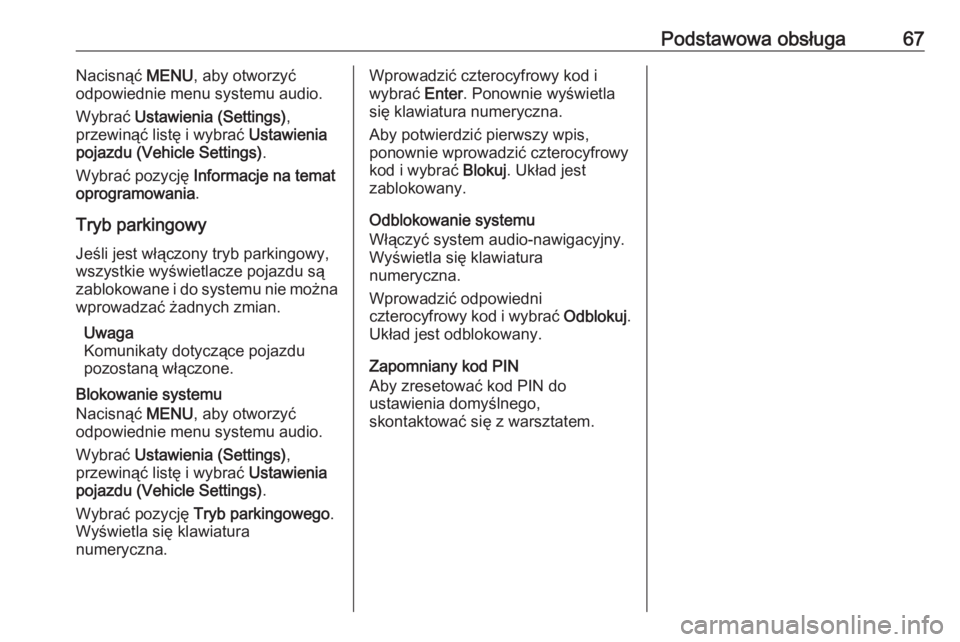

Podstawowa obsługa67Nacisnąć MENU, aby otworzyć
odpowiednie menu systemu audio.
Wybrać Ustawienia (Settings) ,
przewinąć listę i wybrać Ustawienia
pojazdu (Vehicle Settings) .
Wybrać pozycję Informacje na temat
oprogramowania .
Tryb parkingowy
Jeśli jest włączony tryb parkingowy,
wszystkie wyświetlacze pojazdu są
zablokowane i do systemu nie można
wprowadzać żadnych zmian.
Uwaga
Komunikaty dotyczące pojazdu
pozostaną włączone.
Blokowanie systemu
Nacisnąć MENU, aby otworzyć
odpowiednie menu systemu audio.
Wybrać Ustawienia (Settings) ,
przewinąć listę i wybrać Ustawienia
pojazdu (Vehicle Settings) .
Wybrać pozycję Tryb parkingowego .
Wyświetla się klawiatura
numeryczna.Wprowadzić czterocyfrowy kod i
wybrać Enter. Ponownie wyświetla
się klawiatura numeryczna.
Aby potwierdzić pierwszy wpis,
ponownie wprowadzić czterocyfrowy
kod i wybrać Blokuj. Układ jest
zablokowany.
Odblokowanie systemu
Włączyć system audio-nawigacyjny.
Wyświetla się klawiatura
numeryczna.
Wprowadzić odpowiedni
czterocyfrowy kod i wybrać Odblokuj.
Układ jest odblokowany.
Zapomniany kod PIN
Aby zresetować kod PIN do
ustawienia domyślnego,
skontaktować się z warsztatem.

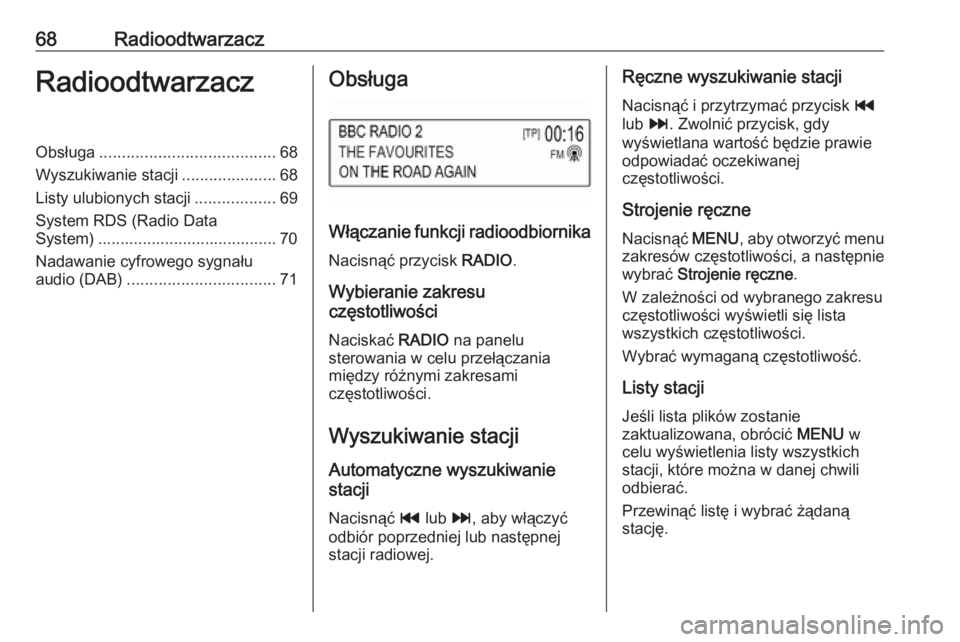

68RadioodtwarzaczRadioodtwarzaczObsługa....................................... 68
Wyszukiwanie stacji .....................68
Listy ulubionych stacji ..................69
System RDS (Radio Data
System) ........................................ 70
Nadawanie cyfrowego sygnału
audio (DAB) ................................. 71Obsługa
Włączanie funkcji radioodbiornika
Nacisnąć przycisk RADIO.
Wybieranie zakresu
częstotliwości
Naciskać RADIO na panelu
sterowania w celu przełączania
między różnymi zakresami
częstotliwości.
Wyszukiwanie stacji
Automatyczne wyszukiwanie
stacji
Nacisnąć t lub v, aby włączyć
odbiór poprzedniej lub następnej
stacji radiowej.
Ręczne wyszukiwanie stacji
Nacisnąć i przytrzymać przycisk t
lub v. Zwolnić przycisk, gdy
wyświetlana wartość będzie prawie
odpowiadać oczekiwanej
częstotliwości.
Strojenie ręczne
Nacisnąć MENU, aby otworzyć menu
zakresów częstotliwości, a następnie
wybrać Strojenie ręczne .
W zależności od wybranego zakresu
częstotliwości wyświetli się lista
wszystkich częstotliwości.
Wybrać wymaganą częstotliwość.
Listy stacji
Jeśli lista plików zostanie
zaktualizowana, obrócić MENU w
celu wyświetlenia listy wszystkich
stacji, które można w danej chwili
odbierać.
Przewinąć listę i wybrać żądaną
stację.

Radioodtwarzacz69Listy kategoriiWiele stacji radiowych przesyła kod
PTY, który określa typ nadawanego
programu (np. wiadomości). Niektóre
stacje zmieniają również kod PTY w
zależności od treści nadawanego
aktualnie programu.
System audio-nawigacyjny zapisuje
takie stacje na listach kategorii
poszczególnych zakresów, sortując
je wg typu programu.
Uwaga
Pozycja Kategorie listy jest
dostępna tylko dla zakresów
częstotliwości FM i DAB.
Zakres częstotliwości FM 3 70.
DAB 3 71.
Nacisnąć MENU, aby wyświetlić
menu odpowiedniego zakresu
częstotliwości i wybrać Kategorie.
Zostanie wyświetlona lista aktualnie
dostępnych kategorii typów
programów.
Wybrać żądaną kategorię. Zostanie
wyświetlona lista stacji, nadających wybrany typ programu.
Wybrać żądaną stację.Aktualizowanie list stacji
Nacisnąć MENU, aby otworzyć menu
zakresów częstotliwości i wybrać Aktualizuj listę stacji .
Następuje uaktualnienie
odpowiedniej listy stacji.
Uwaga
W przypadku zaktualizowania stacji
dla danego zakresu aktualizowana
jest również odpowiednia lista
kategorii.
Listy ulubionych stacji
Na listach ulubionych stacji można
ręcznie zapisywać stacje z
wszystkich zakresów.
Dostępne są 24 lokalizacje
ulubionych, wyświetlane po cztery na
każdej stronie ulubionych.
Aby wyświetlić listę ulubionych,
wybrać FAV.
Zapisywanie stacji
Ustawić odbiór stacji, która ma zostać
zapisana.
Wybrać i przytrzymać przycisk
ekranowy odpowiedniej strony
ulubionych, aż do usłyszenia
krótkiego sygnału dźwiękowego, i na
odpowiednim przycisku ekranowym
ulubionych wyświetli się nazwa stacji.
Stacja zostaje zapisana jako
ulubiona.
Przywracanie odbioru stacji W razie potrzeby naciskać FAV, aby
przewinąć do odpowiedniej strony
ulubionych.
Wybrać wymagany przycisk
ekranowy ulubionych. Włączy się
odpowiednia stacja radiowa.
Uwaga
Aktywna pozycja ulubionych jest
zaznaczona.
Definiowanie liczby
wyświetlanych pozycji ulubionych
Nacisnąć MENU, przewinąć listę i
wybrać Ustawiona liczba ulubionych
stron .

70RadioodtwarzaczWybrać żądaną opcję.Uwaga
Jeśli liczba zapisanych pozycji
ulubionych przekracza liczbę
uaktywnioną w menu ustawień,
dodatkowe pozycje ulubione nie są
usuwane lecz tylko ukrywane.
Można je przywrócić, zwiększając
liczbę wyświetlanych pozycji
ulubionych.
System RDS (Radio Data System)
System RDS jest usługą stacji FM,
która w znaczny sposób ułatwia
znajdowanie poszukiwanej stacji i
zapewnia jej bezproblemowy odbiór.
Zalety systemu RDS ● Dla odbieranej stacji zamiast częstotliwości wyświetlana jest
nazwa programu.
● Podczas wyszukiwania stacji system audio-nawigacyjny
dostraja wyłącznie do stacji RDS.
● System audio-nawigacyjny zawsze dostraja się do najlepiej
odbieranej częstotliwości dlaustawionej stacji za pomocą
funkcji AF (częstotliwość
alternatywna).
● W zależności od odbieranej stacji
system audio-nawigacyjny może
pokazywać na wyświetlaczu
informacje tekstowe przesyłane
ze stacji radiowej, które mogą
zawierać np. informacje o
bieżącym programie.
Ustawienia RDS
Aby skonfigurować opcje ustawień
RDS, włączyć funkcję
radioodbiornika a następnie wybrać
zakres FM. Nacisnąć MENU, aby
wyświetlić menu pasma FM.
RDS
Dla opcji RDS wybrać ustawienie
Wł. lub Wył. .
Uwaga
Jeśli opcja RDS jest ustawiona na
Wył. , funkcje RDS są niedostępne.
Stacja z informacjami drogowymi
Stacje nadające program
komunikatów drogowych są stacjami
RDS, które nadają informacje
przeznaczone dla kierowców. Gdyfunkcja komunikatów dla kierowców jest włączona, podczas nadawania
komunikatów przerywane jest
odtwarzanie aktualnie włączonego
źródła.
Włączyć lub wyłączyć funkcję odbioru
stacji z informacjami drogowymi .
Jeśli funkcja komunikatów dla
kierowców jest włączona, w górnym wierszu każdego menu wyświetlanyjest symbol [TP]. Jeśli wybrana stacja
nie jest stacją nadającą komunikaty
dla kierowców, wyświetla się [ ] i
automatycznie rozpoczyna się
wyszukiwanie następnej stacji
nadającej komunikaty dla kierowców.
Symbol [TP] zaświeci się po
znalezieniu stacji nadającej
komunikaty dla kierowców. Jeśli nie
zostanie znaleziona stacja nadająca komunikaty dla kierowców, na
ekranie pozostaje [ ].
Gdy dana stacja nadaje komunikat
dla kierowców, zostaje wyświetlony
komunikat.
Aby przerwać komunikat i powrócić
do uprzednio włączonej funkcji,
należy odrzucić alarm.
