OPEL KARL 2018.5 Manual de Instruções (in Portugues)
Manufacturer: OPEL, Model Year: 2018.5, Model line: KARL, Model: OPEL KARL 2018.5Pages: 221, PDF Size: 5.6 MB
Page 11 of 221
Informação breve e concisa9Espelhos retrovisores exteriores
Regulação manual
Orientar a alavanca na direcção
desejada.
Espelhos retrovisores exteriores
3 28.
Regulação manual 3 28.
Ajuste eléctrico
Seleccionar o espelho retrovisor
relevante e ajustá-lo.
Ajuste elétrico 3 28.
Espelhos retrovisores exteriores
rebatíveis 3 28.
Espelhos retrovisores exteriores
aquecidos 3 29.
Ajuste do volante
Destrancar a alavanca, ajustar o
volante, depois engatar a alavanca e
assegurar que fica totalmente
trancada.
Ajustar o volante apenas quando o
veículo estiver parado e o volante
tiver sido destrancado.
Sistema de airbags 3 40.
Posições da ignição 3 117.
Page 12 of 221
10Informação breve e concisaPerspetiva geral do painel de instrumentos
Page 13 of 221
Informação breve e concisa111Sistema de fecho
centralizado das portas .........21
Vidros eléctricos .................... 30
2 Espelhos retrovisores
exteriores .............................. 28
3 Comando da velocidade
de cruzeiro ......................... 133
Limitador de velocidade .....135
Volante aquecido ..................64
4 Luzes indicadoras de
mudança de direção, sinal de luzes, luzes de médios
e de máximos ...................... 102
Luzes de saída ..................105
Luzes de presença .............103
5 Grelhas de ventilação
laterais ................................ 114
6 Instrumentos ........................ 68
7 Centro de Informação ao
Condutor ............................... 82
8 Controlos do volante ............639Limpa-para-brisas,
sistema lava-para-brisas,
limpa-vidros do óculo
traseiro, sistema lava-
-vidros do óculo traseiro ........ 64
10 Grelhas de ventilação
centrais .............................. 114
11 Luzes de emergência ........102
12 Visor de informação ..............87
13 LED do estado do sistema
de alarme anti-roubo ............26
14 Sistema de informação e lazer
15 Porta-luvas ........................... 54
16 Sistema de controlo da
climatização ........................ 106
17 Entrada AUX, entrada USB
18 Alavanca das mudanças,
caixa de velocidades
manual ............................... 124
Alavanca seletora, caixa
de velocidades manual de
comutação automática ........125
19 Aquecimento dos assentos ...37
20 Travão de estacionamento . 129
21 Interruptor da ignição com
tranca da direcção .............11722Buzina .................................. 64
Airbag do condutor ..............44
23 Alavanca de abertura do
capô ................................... 148
24 Ajuste do volante .................63
25 Caixa de fusíveis ................ 164
26 Sistema de comando de
tracção ............................... 130
Modo de cidade ..................132
Sistema Start/Stop ..............119
Selector de combustível .......70
Aviso de pista de arranque 138
Programa electrónico de
estabilidade ........................ 131
27 Interruptor das luzes ..........100
Regulação do alcance dos faróis .................................. 101
Farol de nevoeiro dianteiro . 102
Luz traseira de nevoeiro ....103
Brilho da iluminação do
painel de instrumentos ........104

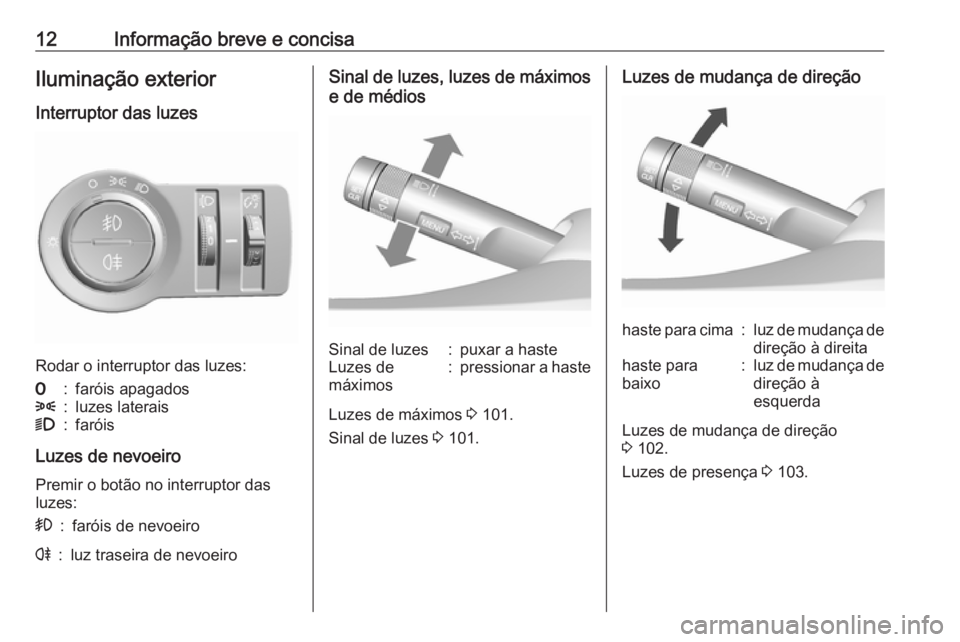

Page 14 of 221
12Informação breve e concisaIluminação exterior
Interruptor das luzes
Rodar o interruptor das luzes:
7:faróis apagados8:luzes laterais9:faróis
Luzes de nevoeiro Premir o botão no interruptor das
luzes:
>:faróis de nevoeiror:luz traseira de nevoeiroSinal de luzes, luzes de máximos
e de médiosSinal de luzes:puxar a hasteLuzes de
máximos:pressionar a haste
Luzes de máximos 3 101.
Sinal de luzes 3 101.
Luzes de mudança de direçãohaste para cima:luz de mudança de
direção à direitahaste para
baixo:luz de mudança de
direção à
esquerda
Luzes de mudança de direção 3 102.
Luzes de presença 3 103.

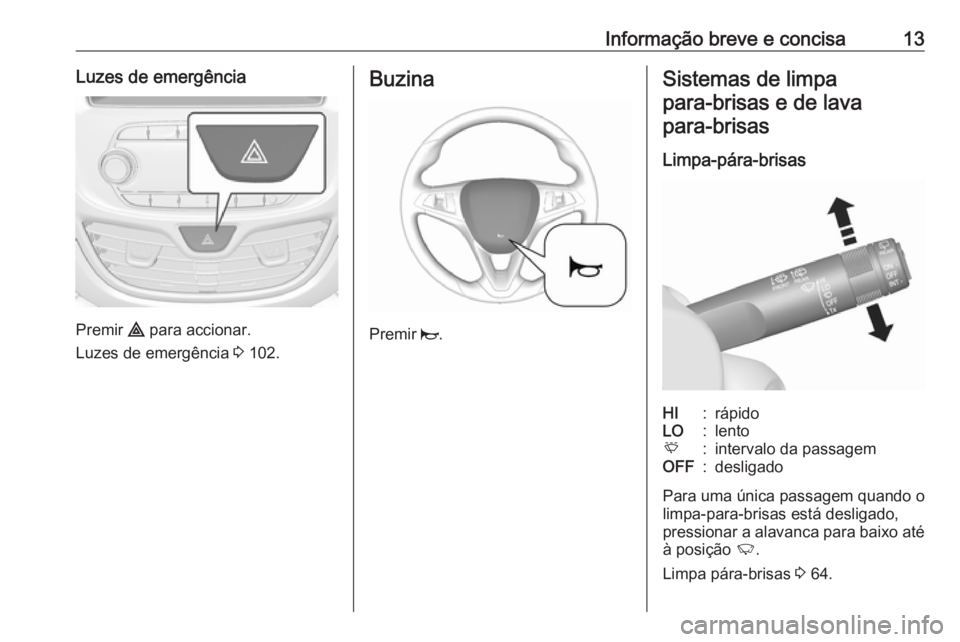

Page 15 of 221
Informação breve e concisa13Luzes de emergência
Premir ¨ para accionar.
Luzes de emergência 3 102.
Buzina
Premir j.
Sistemas de limpa
para‑brisas e de lavapara‑brisas
Limpa-pára-brisasHI:rápidoLO:lentoE:intervalo da passagemOFF:desligado
Para uma única passagem quando o
limpa-para-brisas está desligado,
pressionar a alavanca para baixo até
à posição 2.
Limpa pára-brisas 3 64.

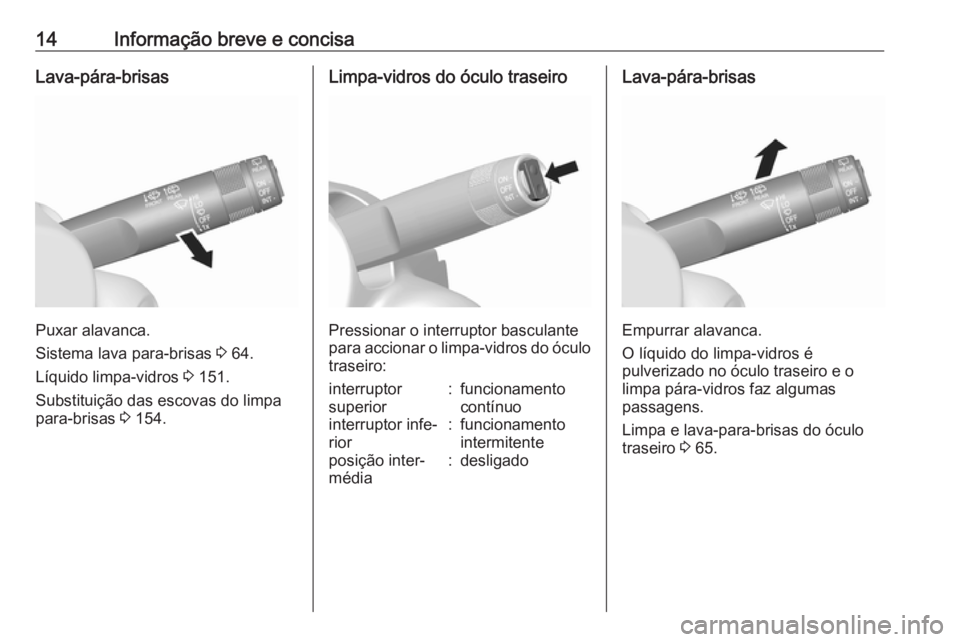

Page 16 of 221
14Informação breve e concisaLava-pára-brisas
Puxar alavanca.
Sistema lava para-brisas 3 64.
Líquido limpa-vidros 3 151.
Substituição das escovas do limpa
para-brisas 3 154.
Limpa-vidros do óculo traseiro
Pressionar o interruptor basculante
para accionar o limpa-vidros do óculo traseiro:
interruptor
superior:funcionamento
contínuointerruptor infe‐
rior:funcionamento
intermitenteposição inter‐
média:desligadoLava-pára-brisas
Empurrar alavanca.
O líquido do limpa-vidros é
pulverizado no óculo traseiro e o limpa pára-vidros faz algumas
passagens.
Limpa e lava-para-brisas do óculo
traseiro 3 65.
Page 17 of 221
Informação breve e concisa15Climatização
Óculo traseiro aquecido
O aquecimento é accionado
premindo Ü.
Óculo traseiro com desembaciador
3 32.
Espelhos retrovisores exteriores aquecidos
Premir Ü também activa os espelhos
retrovisores exteriores aquecidos.
Espelhos retrovisores exteriores
aquecidos 3 29.
Desembaciamento e
descongelação dos vidros
● Colocar o comando da distribuição do ar em V.
● Definir o comando da temperatura para o nível de calor
máximo.
● Regular a velocidade da ventoinha para o nível máximo.
● Sistema de controlo da climatização electrónico: Premir
V .
● Ligar o óculo traseiro aquecido Ü.
● Abrir as grelhas de ventilação laterais conforme pretendido e
direccioná-las para os vidros das
portas.
Sistema de climatização 3 106.Caixa de velocidades
Caixa de velocidades manual
Para engrenar a marcha-atrás,
carregar no pedal da embraiagem e
engrenar a marcha-atrás.
Se a mudança não engatar, colocar a alavanca em ponto morto, tirar o pé
do pedal da embraiagem e
pressionar de novo; depois
seleccionar a mudança novamente.
Caixa de velocidades manual 3 124.
Page 18 of 221
16Informação breve e concisaCaixa de velocidades manual
automatizadaR:marcha-atrás, engatar apenas
quando o veículo estiver paradoN:ponto mortoD:modo automáticoM:modo manual<:engatar uma mudança superior
no modo manual]:engatar uma mudança inferior
no modo manual
Caixa de velocidades manual automatizada 3 125.
Arranque
Antes de arrancar, verificar ● Pressão e estado dos pneus 3 168, 3 202.
● Nível do óleo de motor e níveis dos líquidos 3 149.
● Se todas as janelas, espelhos, iluminação exterior e placas de
matrícula estão limpas, sem
neve e sem gelo e a funcionar.
● Posição adequada dos espelhos retrovisores 3 28, bancos
3 35 e cintos de segurança
3 39.
● Funcionamento dos travões a baixa velocidade, principalmentese os travões estiverem
molhados.Pôr o motor a trabalhar
● Rodar a chave para a posição 1.
● Rode o volante ligeiramente para
libertar o bloqueio do volante.
● Caixa de velocidades manual: accionar a embraiagem e o pedal
do travão.
Caixa de velocidades manual de
robotizada: accionar o pedal do
travão.
Caixa de velocidades
automática: accionar o pedal do
travão e mover a alavanca
selectora para P ou N.
Page 19 of 221
Informação breve e concisa17● Não accionar o pedal doacelerador.
● Rodar a chave para a posição 3
e soltar.
Pôr o motor a trabalhar 3 118.Sistema Start/Stop
Se o veículo estiver a circular a baixa
velocidade ou parado e estiverem
reunidas determinadas condições,
activar um Autostop do seguinte
modo:
Veículos com caixa de velocidades
manual:
● Carregar no pedal da embraiagem.
● Engatar o ponto morto.
● Soltar o pedal da embraiagem.
Um Autostop é indicado pelo ponteiro
na posição AUTOSTOP no conta-
-rotações.
Para ligar novamente o motor,
carregar de novo no pedal da
embraiagem.
Veículos com caixa de velocidades
manual robotizada:
Se o veículo estiver parado com o
pedal do travão carregado, o
Autostop é ativado automaticamente,
indicado pelo ponteiro na posição
AUTOSTOP no conta-rotações.
Soltar o pedal do travão ou retirar a
alavanca selectora da posição D para
ligar novamente o motor.
Sistema Start/Stop 3 119.

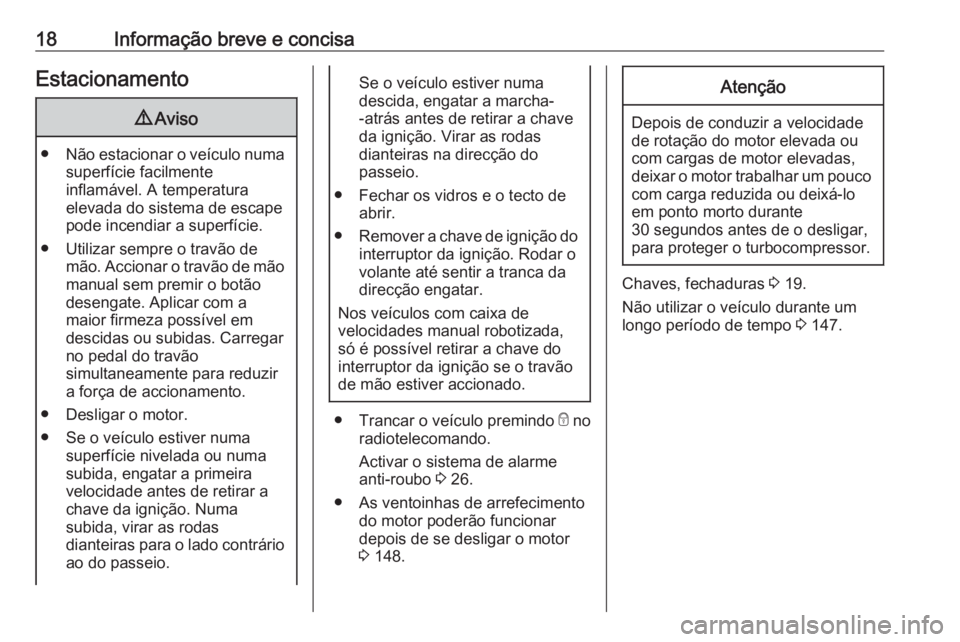

Page 20 of 221
18Informação breve e concisaEstacionamento9Aviso
● Não estacionar o veículo numa
superfície facilmente
inflamável. A temperatura
elevada do sistema de escape
pode incendiar a superfície.
● Utilizar sempre o travão de mão. Accionar o travão de mão
manual sem premir o botão
desengate. Aplicar com a
maior firmeza possível em
descidas ou subidas. Carregar no pedal do travão
simultaneamente para reduzir
a força de accionamento.
● Desligar o motor.
● Se o veículo estiver numa superfície nivelada ou numa
subida, engatar a primeira
velocidade antes de retirar a
chave da ignição. Numa
subida, virar as rodas
dianteiras para o lado contrário ao do passeio.
Se o veículo estiver numa
descida, engatar a marcha-
-atrás antes de retirar a chave
da ignição. Virar as rodas
dianteiras na direcção do
passeio.
● Fechar os vidros e o tecto de abrir.
● Remover a chave de ignição do
interruptor da ignição. Rodar o
volante até sentir a tranca da
direcção engatar.
Nos veículos com caixa de
velocidades manual robotizada,
só é possível retirar a chave do
interruptor da ignição se o travão
de mão estiver accionado.
● Trancar o veículo premindo e no
radiotelecomando.
Activar o sistema de alarme
anti-roubo 3 26.
● As ventoinhas de arrefecimento do motor poderão funcionar
depois de se desligar o motor 3 148.
Atenção
Depois de conduzir a velocidade
de rotação do motor elevada ou
com cargas de motor elevadas,
deixar o motor trabalhar um pouco com carga reduzida ou deixá-lo
em ponto morto durante
30 segundos antes de o desligar,
para proteger o turbocompressor.
Chaves, fechaduras 3 19.
Não utilizar o veículo durante um
longo período de tempo 3 147.
