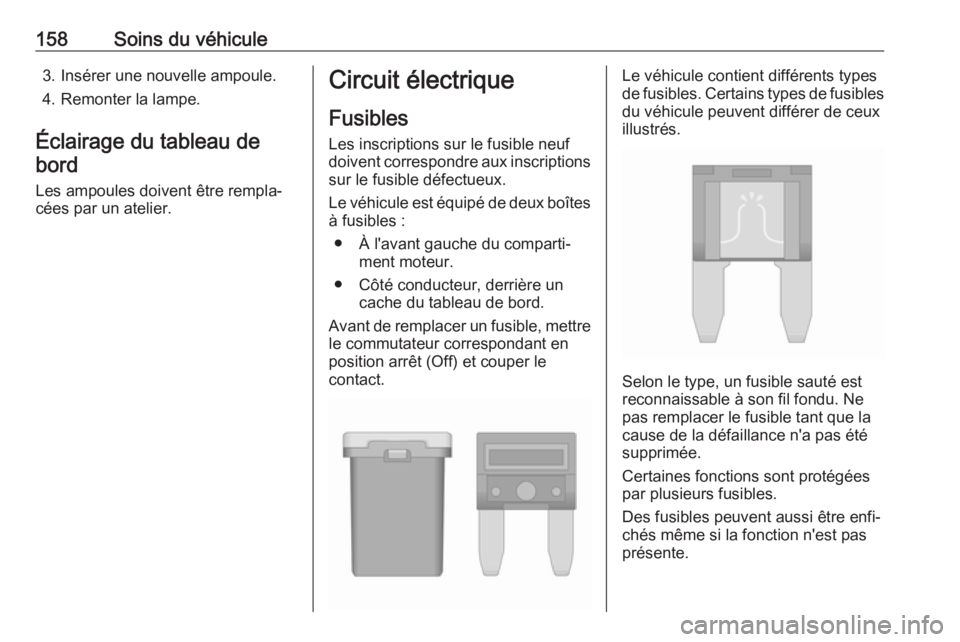

158Soins du véhicule3. Insérer une nouvelle ampoule.
4. Remonter la lampe.
Éclairage du tableau de bord
Les ampoules doivent être rempla‐
cées par un atelier.Circuit électrique
Fusibles Les inscriptions sur le fusible neufdoivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● À l'avant gauche du comparti‐ ment moteur.
● Côté conducteur, derrière un cache du tableau de bord.
Avant de remplacer un fusible, mettre le commutateur correspondant en
position arrêt (Off) et couper le
contact.Le véhicule contient différents types
de fusibles. Certains types de fusibles du véhicule peuvent différer de ceux
illustrés.
Selon le type, un fusible sauté est
reconnaissable à son fil fondu. Ne
pas remplacer le fusible tant que la cause de la défaillance n'a pas été
supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.

164Soins du véhiculeVéhicules avec roue de secours
L'équipement de levage et l'outillage
du véhicule se trouvent dans le coffre.
Jantes et pneus
État des pneus, état des jantes
Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Nous recommandons de ne pas
échanger les roues avant avec les
roues arrière, et inversement, car cela peut affecter la stabilité du véhicule.
Toujours utiliser les pneus les moins
usés sur l'essieu arrière.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températuresinférieures à 7 °C et devraient donc
être montés sur toutes les roues.Disposer l'autocollant de vitesse dans
le champ de vision du conducteur
selon la réglementation du pays.
Désignations des pneus
Par exemple 195/55 R 16 95 H195:largeur des pneus, mm55:rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R:type de carcasse : RadialeRF:type : RunFlat16:diamètre des jantes, en
pouces91:indice de capacité de charge
par exemple : 91 correspond à 615 kgH:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse maximale du véhicule.

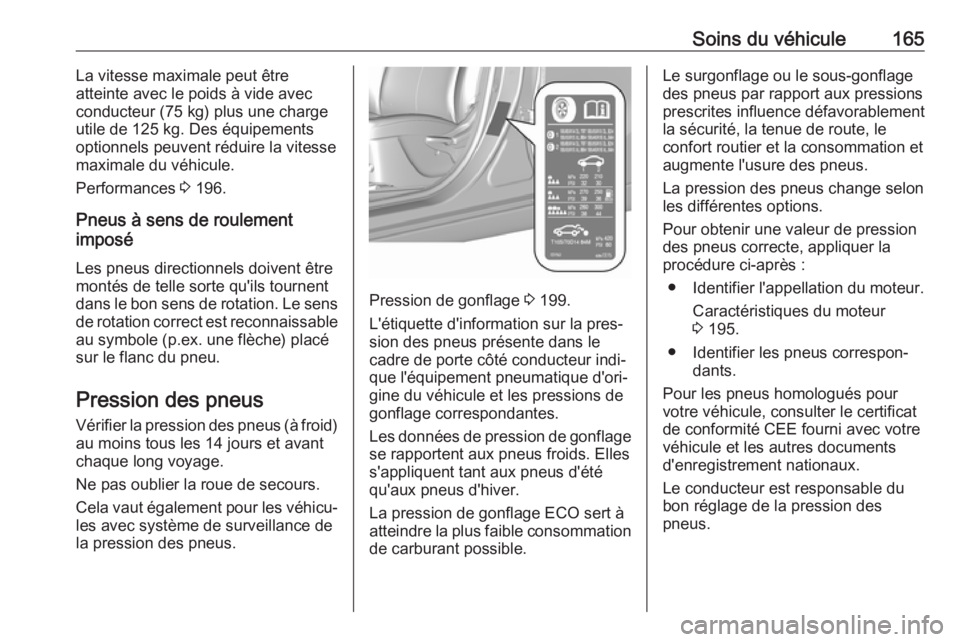

Soins du véhicule165La vitesse maximale peut être
atteinte avec le poids à vide avec conducteur (75 kg) plus une charge
utile de 125 kg. Des équipements
optionnels peuvent réduire la vitesse maximale du véhicule.
Performances 3 196.
Pneus à sens de roulement
imposé
Les pneus directionnels doivent être
montés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens de rotation correct est reconnaissable
au symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus
Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage.
Ne pas oublier la roue de secours.
Cela vaut également pour les véhicu‐ les avec système de surveillance de
la pression des pneus.
Pression de gonflage 3 199.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le
cadre de porte côté conducteur indi‐
que l'équipement pneumatique d'ori‐
gine du véhicule et les pressions de
gonflage correspondantes.
Les données de pression de gonflage
se rapportent aux pneus froids. Elles s'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
La pression de gonflage ECO sert à
atteindre la plus faible consommation de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions prescrites influence défavorablement
la sécurité, la tenue de route, le
confort routier et la consommation et
augmente l'usure des pneus.
La pression des pneus change selon
les différentes options.
Pour obtenir une valeur de pression
des pneus correcte, appliquer la
procédure ci-après :
● Identifier l'appellation du moteur. Caractéristiques du moteur
3 195.
● Identifier les pneus correspon‐ dants.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du
bon réglage de la pression des
pneus.

Soins du véhicule167Les pressions de gonflage actuelles
des pneus peuvent être affichées
dans le Menu informations véhicule
du centre d'informations du conduc‐
teur.
Le menu peut être sélectionné à l'aide
d'une pression sur les touches de la
tige.
Appuyer sur MENU pour choisir le
Menu informations véhicule X .
Tourner la molette pour sélectionner
le système de surveillance de la pres‐
sion des pneus.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message avec un clignotement du
pneu correspondant dans le centre
d'informations du conducteur.
Le système prend en compte la
température des pneus pour les aver‐ tissements.
Importance de la température 3 165.En cas de pression des pneus basse
détectée, cet état est indiqué par le
témoin w 3 78.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus
selon la recommandation 3 199.
Si w clignote pendant
60-90 secondes puis s'allume en
permanence, il y a une défaillance
dans le système. Prendre contact
avec un atelier.
Après avoir procédé au gonflage,
certains types de conduite peuvent
nécessiter la mise à jour des valeurs
de pression des pneus sur le centre

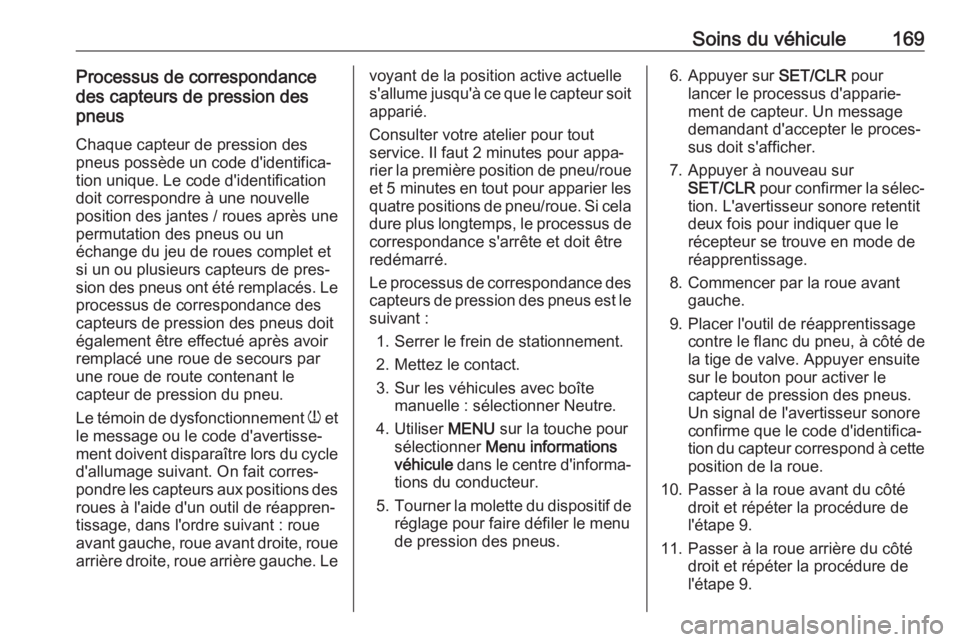

Soins du véhicule169Processus de correspondance
des capteurs de pression des
pneus
Chaque capteur de pression des
pneus possède un code d'identifica‐ tion unique. Le code d'identification
doit correspondre à une nouvelle
position des jantes / roues après une
permutation des pneus ou un
échange du jeu de roues complet et
si un ou plusieurs capteurs de pres‐
sion des pneus ont été remplacés. Le
processus de correspondance des
capteurs de pression des pneus doit
également être effectué après avoir remplacé une roue de secours par
une roue de route contenant le
capteur de pression du pneu.
Le témoin de dysfonctionnement w et
le message ou le code d'avertisse‐
ment doivent disparaître lors du cycle
d'allumage suivant. On fait corres‐
pondre les capteurs aux positions des
roues à l'aide d'un outil de réappren‐
tissage, dans l'ordre suivant : roue
avant gauche, roue avant droite, roue arrière droite, roue arrière gauche. Levoyant de la position active actuelle
s'allume jusqu'à ce que le capteur soit
apparié.
Consulter votre atelier pour tout
service. Il faut 2 minutes pour appa‐
rier la première position de pneu/roue et 5 minutes en tout pour apparier les
quatre positions de pneu/roue. Si cela
dure plus longtemps, le processus de
correspondance s'arrête et doit être
redémarré.
Le processus de correspondance des capteurs de pression des pneus est lesuivant :
1. Serrer le frein de stationnement.
2. Mettez le contact.
3. Sur les véhicules avec boîte manuelle : sélectionner Neutre.
4. Utiliser MENU sur la touche pour
sélectionner Menu informations
véhicule dans le centre d'informa‐
tions du conducteur.
5. Tourner la molette du dispositif de
réglage pour faire défiler le menu
de pression des pneus.6. Appuyer sur SET/CLR pour
lancer le processus d'apparie‐
ment de capteur. Un message
demandant d'accepter le proces‐
sus doit s'afficher.
7. Appuyer à nouveau sur SET/CLR pour confirmer la sélec‐
tion. L'avertisseur sonore retentit
deux fois pour indiquer que le
récepteur se trouve en mode de
réapprentissage.
8. Commencer par la roue avant gauche.
9. Placer l'outil de réapprentissage contre le flanc du pneu, à côté de
la tige de valve. Appuyer ensuite
sur le bouton pour activer le
capteur de pression des pneus.
Un signal de l'avertisseur sonore
confirme que le code d'identifica‐
tion du capteur correspond à cette
position de la roue.
10. Passer à la roue avant du côté droit et répéter la procédure de
l'étape 9.
11. Passer à la roue arrière du côté droit et répéter la procédure de
l'étape 9.

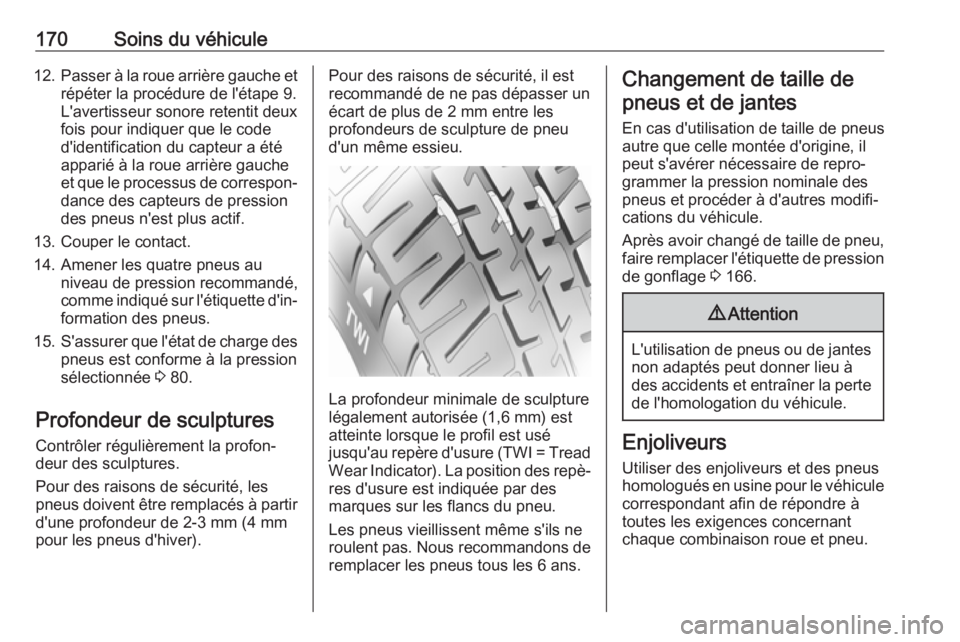

170Soins du véhicule12.Passer à la roue arrière gauche et
répéter la procédure de l'étape 9.
L'avertisseur sonore retentit deux
fois pour indiquer que le code
d'identification du capteur a été
apparié à la roue arrière gauche
et que le processus de correspon‐
dance des capteurs de pression
des pneus n'est plus actif.
13. Couper le contact.
14. Amener les quatre pneus au niveau de pression recommandé,
comme indiqué sur l'étiquette d'in‐ formation des pneus.
15. S'assurer que l'état de charge des
pneus est conforme à la pression
sélectionnée 3 80.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).Pour des raisons de sécurité, il est
recommandé de ne pas dépasser un
écart de plus de 2 mm entre les
profondeurs de sculpture de pneu
d'un même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est
atteinte lorsque le profil est usé
jusqu'au repère d'usure (TWI = Tread
Wear Indicator). La position des repè‐ res d'usure est indiquée par des
marques sur les flancs du pneu.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille de
pneus et de jantes
En cas d'utilisation de taille de pneus
autre que celle montée d'origine, il
peut s'avérer nécessaire de repro‐
grammer la pression nominale des
pneus et procéder à d'autres modifi‐
cations du véhicule.
Après avoir changé de taille de pneu, faire remplacer l'étiquette de pression
de gonflage 3 166.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à toutes les exigences concernant
chaque combinaison roue et pneu.

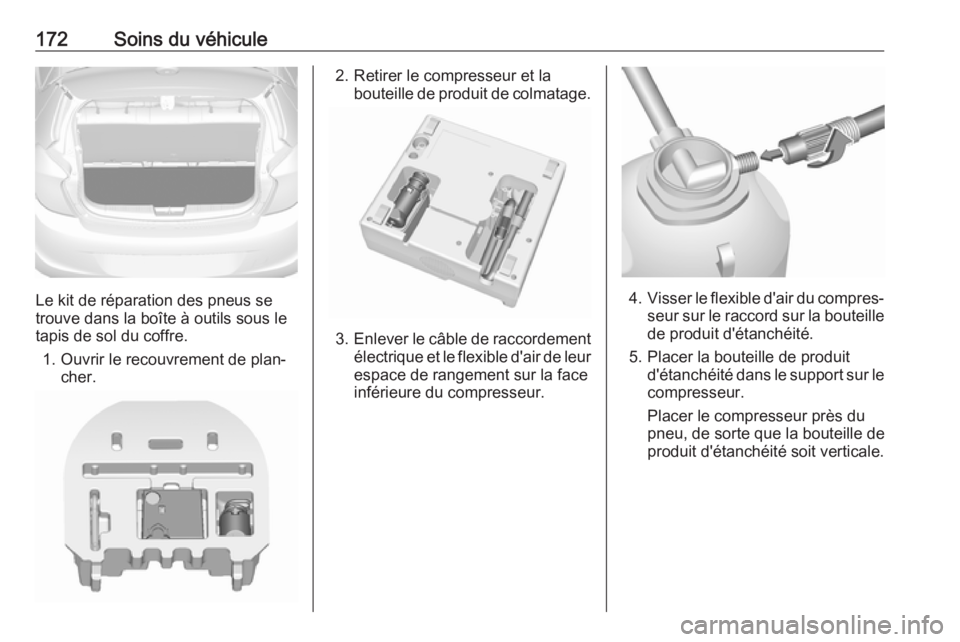

172Soins du véhicule
Le kit de réparation des pneus se
trouve dans la boîte à outils sous le
tapis de sol du coffre.
1. Ouvrir le recouvrement de plan‐ cher.
2. Retirer le compresseur et labouteille de produit de colmatage.
3. Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.
4. Visser le flexible d'air du compres‐
seur sur le raccord sur la bouteille de produit d'étanchéité.
5. Placer la bouteille de produit d'étanchéité dans le support sur lecompresseur.
Placer le compresseur près du
pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.

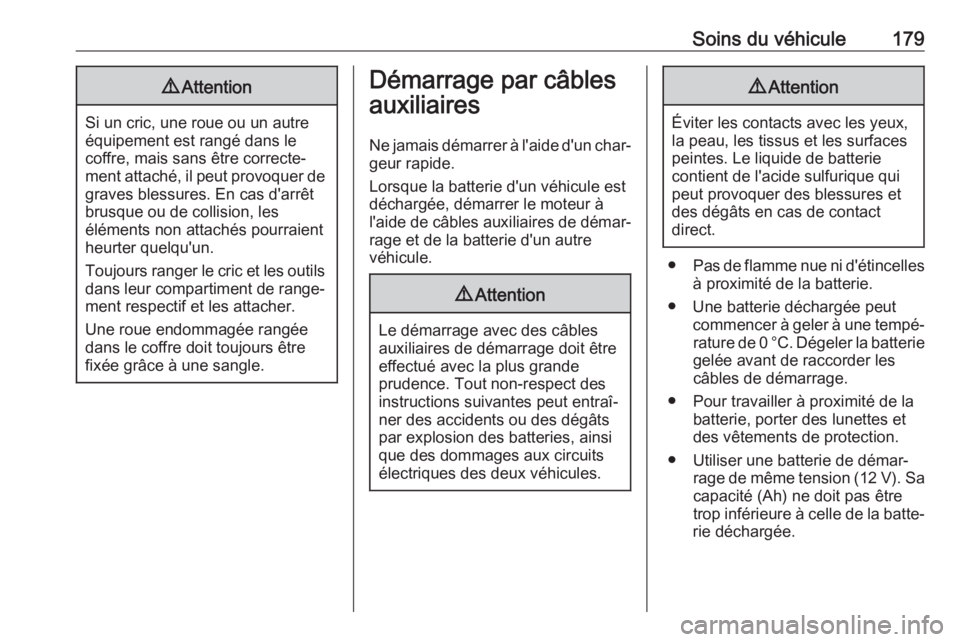

Soins du véhicule1799Attention
Si un cric, une roue ou un autre
équipement est rangé dans le
coffre, mais sans être correcte‐
ment attaché, il peut provoquer de graves blessures. En cas d'arrêtbrusque ou de collision, les
éléments non attachés pourraient
heurter quelqu'un.
Toujours ranger le cric et les outils
dans leur compartiment de range‐
ment respectif et les attacher.
Une roue endommagée rangée
dans le coffre doit toujours être
fixée grâce à une sangle.
Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.9 Attention
Le démarrage avec des câbles
auxiliaires de démarrage doit être
effectué avec la plus grande
prudence. Tout non-respect des instructions suivantes peut entraî‐
ner des accidents ou des dégâts
par explosion des batteries, ainsi
que des dommages aux circuits électriques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact
direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée avant de raccorder les câbles de démarrage.
● Pour travailler à proximité de la batterie, porter des lunettes et
des vêtements de protection.
● Utiliser une batterie de démar‐ rage de même tension (12 V). Sacapacité (Ah) ne doit pas être
trop inférieure à celle de la batte‐
rie déchargée.

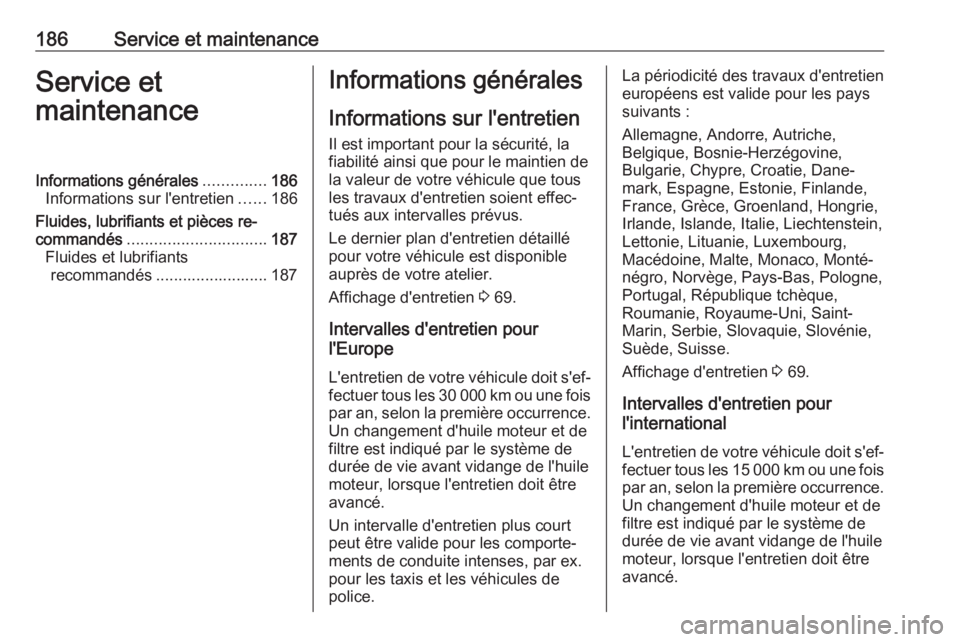

186Service et maintenanceService et
maintenanceInformations générales ..............186
Informations sur l'entretien ......186
Fluides, lubrifiants et pièces re‐
commandés ............................... 187
Fluides et lubrifiants recommandés ......................... 187Informations générales
Informations sur l'entretien
Il est important pour la sécurité, la
fiabilité ainsi que pour le maintien de
la valeur de votre véhicule que tous
les travaux d'entretien soient effec‐
tués aux intervalles prévus.
Le dernier plan d'entretien détaillé
pour votre véhicule est disponible
auprès de votre atelier.
Affichage d'entretien 3 69.
Intervalles d'entretien pour
l'Europe
L'entretien de votre véhicule doit s'ef‐
fectuer tous les 30 000 km ou une fois
par an, selon la première occurrence.
Un changement d'huile moteur et de filtre est indiqué par le système de
durée de vie avant vidange de l'huile
moteur, lorsque l'entretien doit être
avancé.
Un intervalle d'entretien plus court
peut être valide pour les comporte‐
ments de conduite intenses, par ex.
pour les taxis et les véhicules de
police.La périodicité des travaux d'entretien
européens est valide pour les pays
suivants :
Allemagne, Andorre, Autriche,
Belgique, Bosnie-Herzégovine,
Bulgarie, Chypre, Croatie, Dane‐
mark, Espagne, Estonie, Finlande,
France, Grèce, Groenland, Hongrie, Irlande, Islande, Italie, Liechtenstein,
Lettonie, Lituanie, Luxembourg,
Macédoine, Malte, Monaco, Monté‐ négro, Norvège, Pays-Bas, Pologne,Portugal, République tchèque,
Roumanie, Royaume-Uni, Saint- Marin, Serbie, Slovaquie, Slovénie,
Suède, Suisse.
Affichage d'entretien 3 69.
Intervalles d'entretien pour
l'international
L'entretien de votre véhicule doit s'ef‐ fectuer tous les 15 000 km ou une fois
par an, selon la première occurrence.
Un changement d'huile moteur et de filtre est indiqué par le système de
durée de vie avant vidange de l'huile moteur, lorsque l'entretien doit être
avancé.

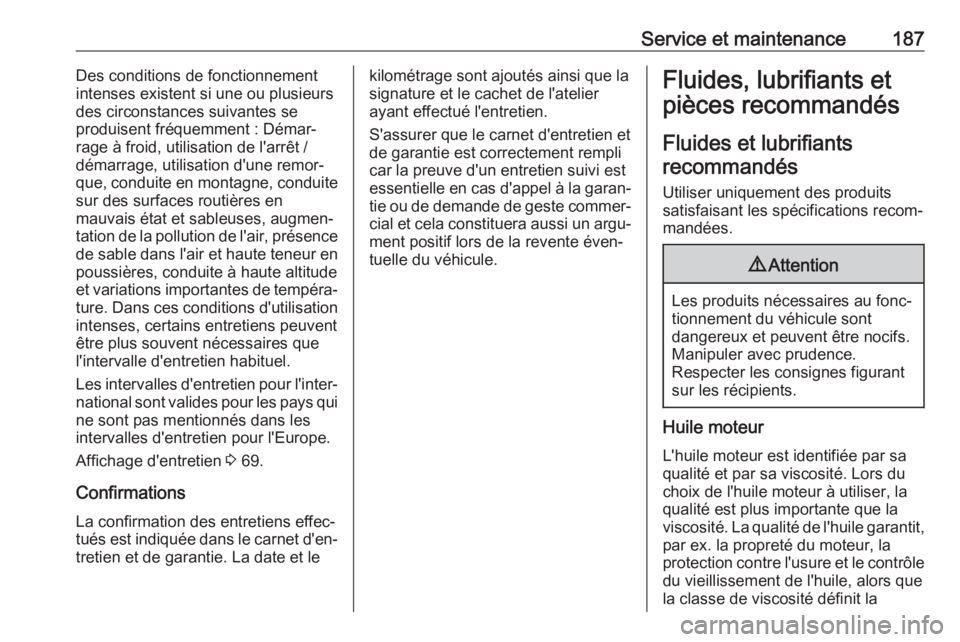

Service et maintenance187Des conditions de fonctionnement
intenses existent si une ou plusieurs
des circonstances suivantes se
produisent fréquemment : Démar‐
rage à froid, utilisation de l'arrêt /
démarrage, utilisation d'une remor‐
que, conduite en montagne, conduite
sur des surfaces routières en
mauvais état et sableuses, augmen‐
tation de la pollution de l'air, présence
de sable dans l'air et haute teneur en poussières, conduite à haute altitude
et variations importantes de tempéra‐ ture. Dans ces conditions d'utilisation
intenses, certains entretiens peuvent
être plus souvent nécessaires que
l'intervalle d'entretien habituel.
Les intervalles d'entretien pour l'inter‐ national sont valides pour les pays qui
ne sont pas mentionnés dans les
intervalles d'entretien pour l'Europe.
Affichage d'entretien 3 69.
Confirmations La confirmation des entretiens effec‐
tués est indiquée dans le carnet d'en‐ tretien et de garantie. La date et lekilométrage sont ajoutés ainsi que la
signature et le cachet de l'atelier
ayant effectué l'entretien.
S'assurer que le carnet d'entretien et de garantie est correctement rempli
car la preuve d'un entretien suivi est
essentielle en cas d'appel à la garan‐
tie ou de demande de geste commer‐ cial et cela constituera aussi un argu‐ment positif lors de la revente éven‐
tuelle du véhicule.Fluides, lubrifiants et
pièces recommandés
Fluides et lubrifiants recommandés
Utiliser uniquement des produits
satisfaisant les spécifications recom‐
mandées.9 Attention
Les produits nécessaires au fonc‐
tionnement du véhicule sont
dangereux et peuvent être nocifs. Manipuler avec prudence.
Respecter les consignes figurant
sur les récipients.
Huile moteur
L'huile moteur est identifiée par sa
qualité et par sa viscosité. Lors du
choix de l'huile moteur à utiliser, la
qualité est plus importante que la
viscosité. La qualité de l'huile garantit,
par ex. la propreté du moteur, la
protection contre l'usure et le contrôle
du vieillissement de l'huile, alors que
la classe de viscosité définit la
