OPEL KARL 2018.5 Priručnik za vlasnika (in Croatian)
Manufacturer: OPEL, Model Year: 2018.5, Model line: KARL, Model: OPEL KARL 2018.5Pages: 209, PDF Size: 5.57 MB
Page 11 of 209

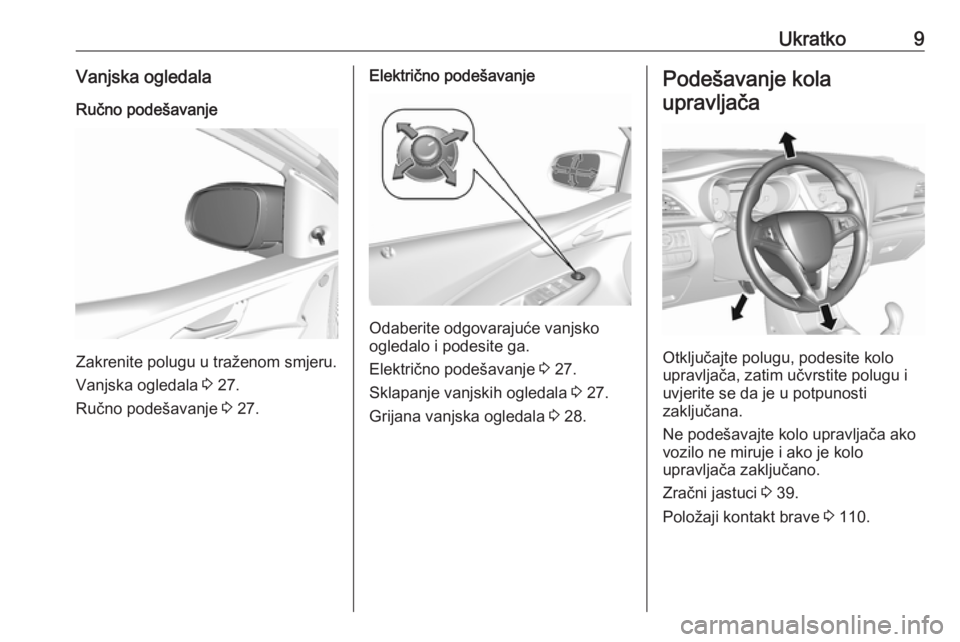

Ukratko9Vanjska ogledalaRučno podešavanje
Zakrenite polugu u traženom smjeru.
Vanjska ogledala 3 27.
Ručno podešavanje 3 27.
Električno podešavanje
Odaberite odgovarajuće vanjsko
ogledalo i podesite ga.
Električno podešavanje 3 27.
Sklapanje vanjskih ogledala 3 27.
Grijana vanjska ogledala 3 28.
Podešavanje kola
upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana.
Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Zračni jastuci 3 39.
Položaji kontakt brave 3 110.
Page 12 of 209
10UkratkoPregled ploče s instrumentima
Page 13 of 209

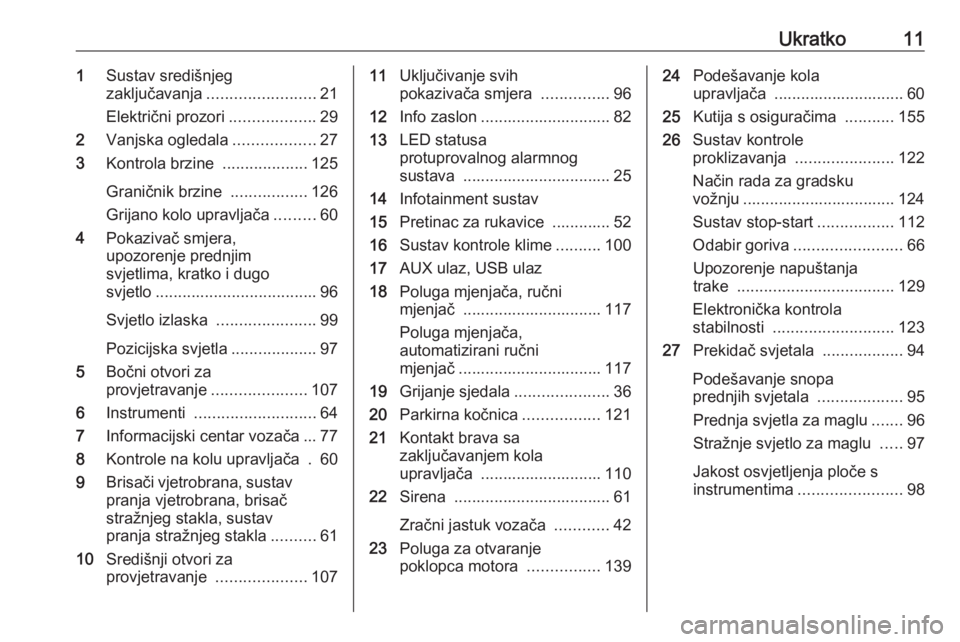

Ukratko111Sustav središnjeg
zaključavanja ........................ 21
Električni prozori ...................29
2 Vanjska ogledala ..................27
3 Kontrola brzine ...................125
Graničnik brzine .................126
Grijano kolo upravljača .........60
4 Pokazivač smjera,
upozorenje prednjim
svjetlima, kratko i dugo
svjetlo .................................... 96
Svjetlo izlaska ......................99
Pozicijska svjetla ...................97
5 Bočni otvori za
provjetravanje .....................107
6 Instrumenti ........................... 64
7 Informacijski centar vozača ... 77
8 Kontrole na kolu upravljača . 60
9 Brisači vjetrobrana, sustav
pranja vjetrobrana, brisač
stražnjeg stakla, sustav
pranja stražnjeg stakla ..........61
10 Središnji otvori za
provjetravanje ....................10711Uključivanje svih
pokazivača smjera ...............96
12 Info zaslon ............................. 82
13 LED statusa
protuprovalnog alarmnog
sustava ................................. 25
14 Infotainment sustav
15 Pretinac za rukavice ............. 52
16 Sustav kontrole klime ..........100
17 AUX ulaz, USB ulaz
18 Poluga mjenjača, ručni
mjenjač ............................... 117
Poluga mjenjača,
automatizirani ručni
mjenjač ................................ 117
19 Grijanje sjedala .....................36
20 Parkirna kočnica .................121
21 Kontakt brava sa
zaključavanjem kola
upravljača ........................... 110
22 Sirena ................................... 61
Zračni jastuk vozača ............42
23 Poluga za otvaranje
poklopca motora ................13924Podešavanje kola
upravljača ............................. 60
25 Kutija s osiguračima ...........155
26 Sustav kontrole
proklizavanja ...................... 122
Način rada za gradsku
vožnju .................................. 124
Sustav stop-start .................112
Odabir goriva ........................ 66
Upozorenje napuštanja
trake ................................... 129
Elektronička kontrola
stabilnosti ........................... 123
27 Prekidač svjetala ..................94
Podešavanje snopa
prednjih svjetala ...................95
Prednja svjetla za maglu .......96
Stražnje svjetlo za maglu .....97
Jakost osvjetljenja ploče s
instrumentima ....................... 98
Page 14 of 209

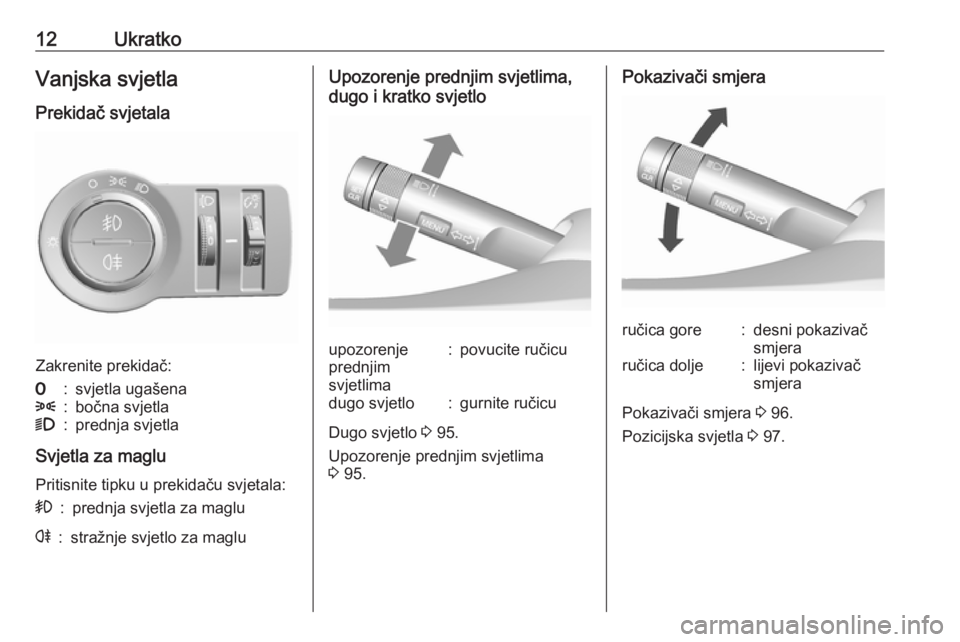

12UkratkoVanjska svjetla
Prekidač svjetala
Zakrenite prekidač:
7:svjetla ugašena8:bočna svjetla9:prednja svjetla
Svjetla za maglu Pritisnite tipku u prekidaču svjetala:
>:prednja svjetla za maglur:stražnje svjetlo za magluUpozorenje prednjim svjetlima,
dugo i kratko svjetloupozorenje
prednjim
svjetlima:povucite ručicudugo svjetlo:gurnite ručicu
Dugo svjetlo 3 95.
Upozorenje prednjim svjetlima
3 95.
Pokazivači smjeraručica gore:desni pokazivač
smjeraručica dolje:lijevi pokazivač
smjera
Pokazivači smjera 3 96.
Pozicijska svjetla 3 97.
Page 15 of 209

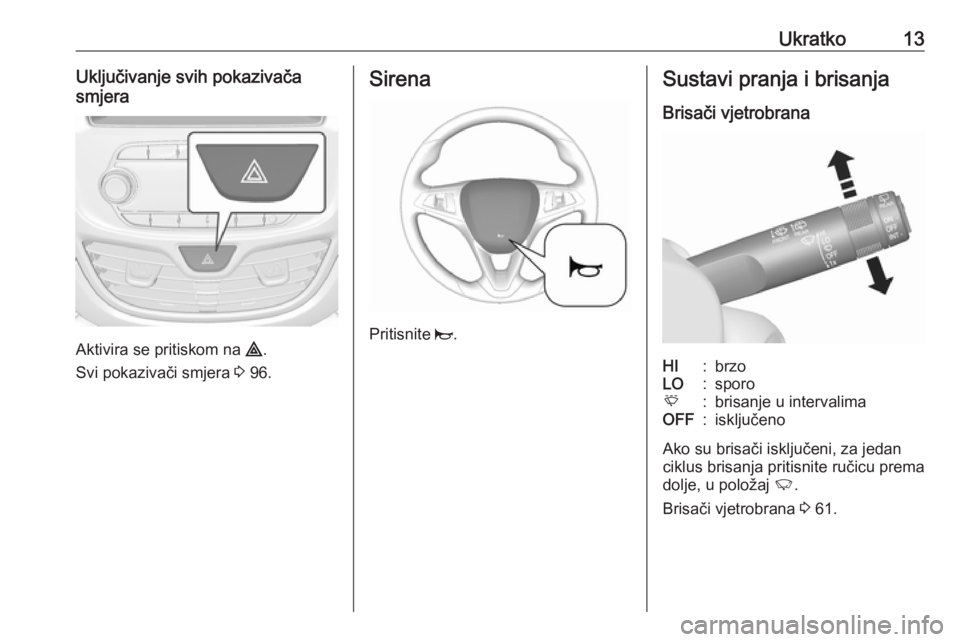

Ukratko13Uključivanje svih pokazivača
smjera
Aktivira se pritiskom na ¨.
Svi pokazivači smjera 3 96.
Sirena
Pritisnite j.
Sustavi pranja i brisanja
Brisači vjetrobranaHI:brzoLO:sporoE:brisanje u intervalimaOFF:isključeno
Ako su brisači isključeni, za jedan ciklus brisanja pritisnite ručicu premadolje, u položaj 2.
Brisači vjetrobrana 3 61.
Page 16 of 209

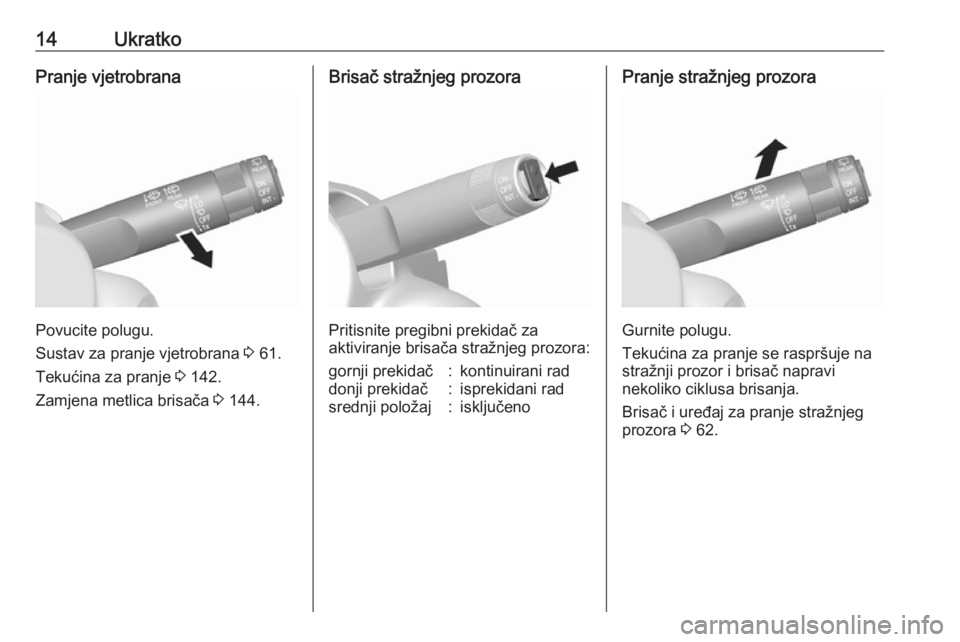

14UkratkoPranje vjetrobrana
Povucite polugu.
Sustav za pranje vjetrobrana 3 61.
Tekućina za pranje 3 142.
Zamjena metlica brisača 3 144.
Brisač stražnjeg prozora
Pritisnite pregibni prekidač za
aktiviranje brisača stražnjeg prozora:
gornji prekidač:kontinuirani raddonji prekidač:isprekidani radsrednji položaj:isključenoPranje stražnjeg prozora
Gurnite polugu.
Tekućina za pranje se raspršuje na
stražnji prozor i brisač napravi
nekoliko ciklusa brisanja.
Brisač i uređaj za pranje stražnjeg
prozora 3 62.
Page 17 of 209

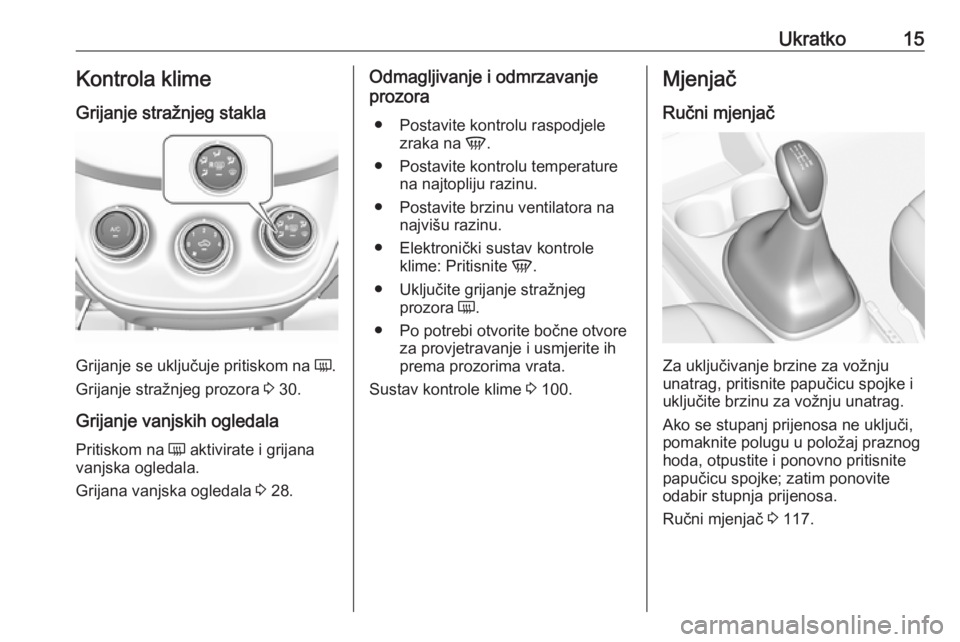

Ukratko15Kontrola klime
Grijanje stražnjeg stakla
Grijanje se uključuje pritiskom na Ü.
Grijanje stražnjeg prozora 3 30.
Grijanje vanjskih ogledala Pritiskom na Ü aktivirate i grijana
vanjska ogledala.
Grijana vanjska ogledala 3 28.
Odmagljivanje i odmrzavanje
prozora
● Postavite kontrolu raspodjele zraka na V.
● Postavite kontrolu temperature na najtopliju razinu.
● Postavite brzinu ventilatora na najvišu razinu.
● Elektronički sustav kontrole klime: Pritisnite V.
● Uključite grijanje stražnjeg prozora Ü.
● Po potrebi otvorite bočne otvore za provjetravanje i usmjerite ihprema prozorima vrata.
Sustav kontrole klime 3 100.Mjenjač
Ručni mjenjač
Za uključivanje brzine za vožnju
unatrag, pritisnite papučicu spojke i
uključite brzinu za vožnju unatrag.
Ako se stupanj prijenosa ne uključi,
pomaknite polugu u položaj praznog
hoda, otpustite i ponovno pritisnite
papučicu spojke; zatim ponovite
odabir stupnja prijenosa.
Ručni mjenjač 3 117.
Page 18 of 209
16UkratkoAutomatizirani ručni mjenjačR:brzina za vožnju unatrag,
uključujte je samo kod
zaustavljenog vozilaN:prazni hodD:automatski način radaM:ručni način rada<:prebacite u viši stupanj prijenosa
u ručnom načinu rada]:prebacite u niži stupanj prijenosa u ručnom načinu rada
Automatizirani ručni mjenjač 3 117.
Kretanje
Provjerite prije kretanja ● Tlak u gumama i stanje 3 158,
3 189.
● Razinu motornog ulja i razine tekućina 3 140.
● Sve prozore, ogledala, vanjska svjetla i registarske pločice da nanjima nema prašine, snijega i
leda i da su ispravna.
● Pravilan položaj ogledala 3 27,
sjedala 3 34 i sigurnosne
pojaseve 3 38.
● Provjerite funkciju pri niskoj brzini, posebice ako su kočnice
vlažne.Pokretanje motora
● Zakrenite ključ u položaj 1.
● Lagano pomaknite kolo upravljača za oslobađanje brave
kola upravljača.
● Ručni mjenjač: pritisnite papučicu spojke i kočnice.
Automatizirani ručni mjenjač:
pritisnite papučicu kočnice.
Automatski mjenjač: koristite
papučicu kočnice i pomaknite
polugu mjenjača u P ili N.
● Ne pritišćite papučicu gasa.
● Ključ zakrenite u položaj 3 i
pustite ga.
Page 19 of 209

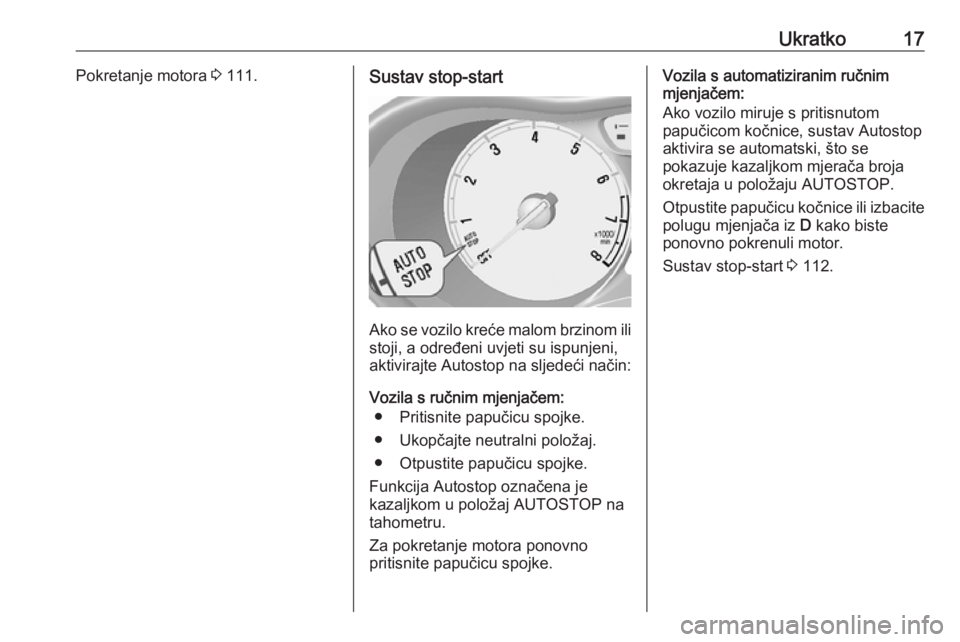

Ukratko17Pokretanje motora 3 111.Sustav stop-start
Ako se vozilo kreće malom brzinom ili
stoji, a određeni uvjeti su ispunjeni,
aktivirajte Autostop na sljedeći način:
Vozila s ručnim mjenjačem: ● Pritisnite papučicu spojke.
● Ukopčajte neutralni položaj.
● Otpustite papučicu spojke.
Funkcija Autostop označena je
kazaljkom u položaj AUTOSTOP na
tahometru.
Za pokretanje motora ponovno
pritisnite papučicu spojke.
Vozila s automatiziranim ručnim
mjenjačem:
Ako vozilo miruje s pritisnutom
papučicom kočnice, sustav Autostop
aktivira se automatski, što se
pokazuje kazaljkom mjerača broja
okretaja u položaju AUTOSTOP.
Otpustite papučicu kočnice ili izbacite
polugu mjenjača iz D kako biste
ponovno pokrenuli motor.
Sustav stop-start 3 112.
Page 20 of 209

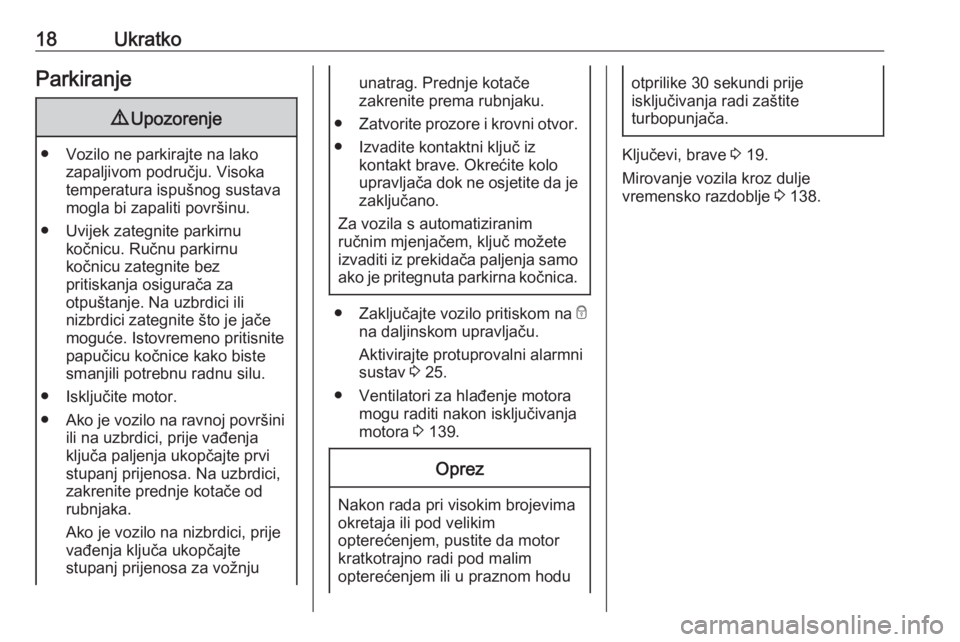

18UkratkoParkiranje9Upozorenje
● Vozilo ne parkirajte na lako
zapaljivom području. Visoka
temperatura ispušnog sustava
mogla bi zapaliti površinu.
● Uvijek zategnite parkirnu kočnicu. Ručnu parkirnu
kočnicu zategnite bez
pritiskanja osigurača za
otpuštanje. Na uzbrdici ili
nizbrdici zategnite što je jače
moguće. Istovremeno pritisnite
papučicu kočnice kako biste
smanjili potrebnu radnu silu.
● Isključite motor.
● Ako je vozilo na ravnoj površini
ili na uzbrdici, prije vađenja
ključa paljenja ukopčajte prvi
stupanj prijenosa. Na uzbrdici,
zakrenite prednje kotače od
rubnjaka.
Ako je vozilo na nizbrdici, prije
vađenja ključa ukopčajte
stupanj prijenosa za vožnju
unatrag. Prednje kotače
zakrenite prema rubnjaku.
● Zatvorite prozore i krovni otvor.
● Izvadite kontaktni ključ iz kontakt brave. Okrećite kolo
upravljača dok ne osjetite da je zaključano.
Za vozila s automatiziranim
ručnim mjenjačem, ključ možete
izvaditi iz prekidača paljenja samo ako je pritegnuta parkirna kočnica.
● Zaključajte vozilo pritiskom na e
na daljinskom upravljaču.
Aktivirajte protuprovalni alarmni
sustav 3 25.
● Ventilatori za hlađenje motora mogu raditi nakon isključivanja
motora 3 139.
Oprez
Nakon rada pri visokim brojevima
okretaja ili pod velikim
opterećenjem, pustite da motor
kratkotrajno radi pod malim
opterećenjem ili u praznom hodu
otprilike 30 sekundi prije
isključivanja radi zaštite
turbopunjača.
Ključevi, brave 3 19.
Mirovanje vozila kroz dulje
vremensko razdoblje 3 138.
