OPEL KARL 2018 Instruktionsbok

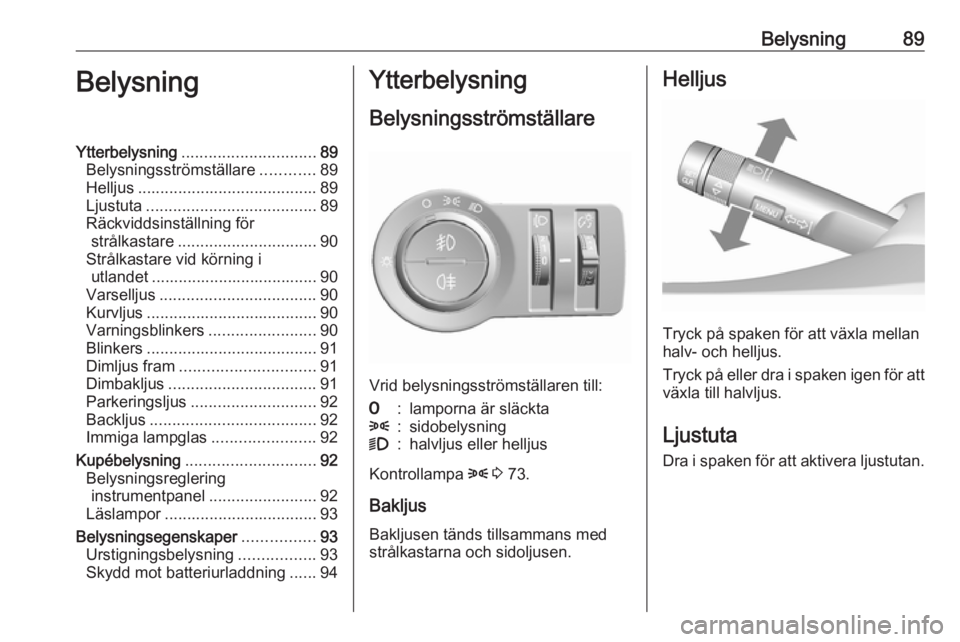

Belysning89BelysningYtterbelysning.............................. 89
Belysningsströmställare ............89
Helljus ........................................ 89
Ljustuta ...................................... 89
Räckviddsinställning för strålkastare ............................... 90
Strålkastare vid körning i utlandet ..................................... 90
Varselljus ................................... 90
Kurvljus ...................................... 90
Varningsblinkers ........................90
Blinkers ...................................... 91
Dimljus fram .............................. 91
Dimbakljus ................................. 91
Parkeringsljus ............................ 92
Backljus ..................................... 92
Immiga lampglas .......................92
Kupébelysning ............................. 92
Belysningsreglering instrumentpanel ........................92
Läslampor .................................. 93
Belysningsegenskaper ................93
Urstigningsbelysning .................93
Skydd mot batteriurladdning ......94Ytterbelysning
Belysningsströmställare
Vrid belysningsströmställaren till:
7:lamporna är släckta8:sidobelysning9:halvljus eller helljus
Kontrollampa 8 3 73.
Bakljus
Bakljusen tänds tillsammans med
strålkastarna och sidoljusen.
Helljus
Tryck på spaken för att växla mellan
halv- och helljus.
Tryck på eller dra i spaken igen för att
växla till halvljus.
Ljustuta
Dra i spaken för att aktivera ljustutan.

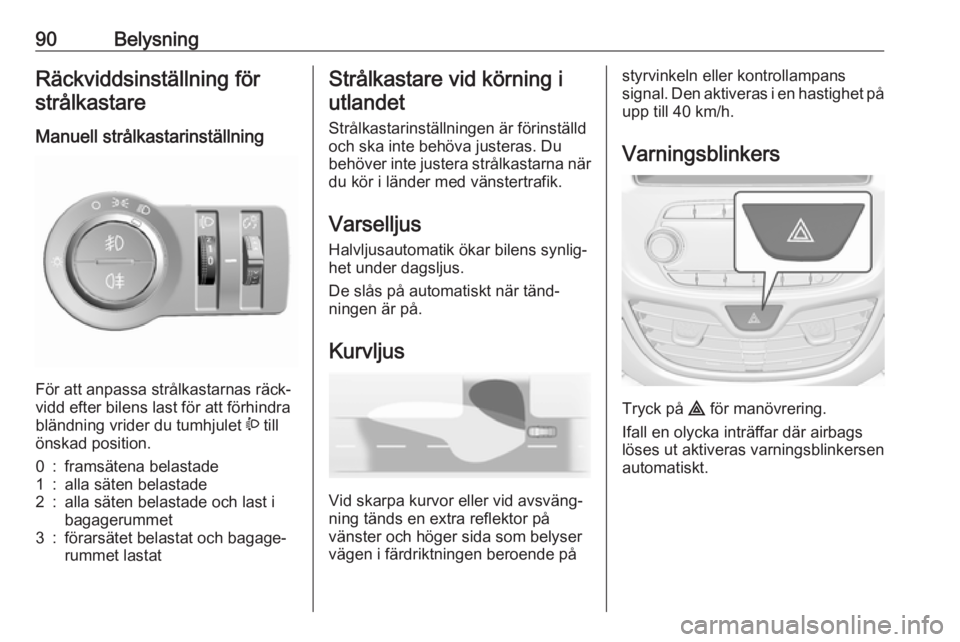

90BelysningRäckviddsinställning förstrålkastare
Manuell strålkastarinställning
För att anpassa strålkastarnas räck‐
vidd efter bilens last för att förhindra
bländning vrider du tumhjulet ? till
önskad position.
0:framsätena belastade1:alla säten belastade2:alla säten belastade och last i
bagagerummet3:förarsätet belastat och bagage‐
rummet lastatStrålkastare vid körning i
utlandet
Strålkastarinställningen är förinställd
och ska inte behöva justeras. Du
behöver inte justera strålkastarna när du kör i länder med vänstertrafik.
Varselljus Halvljusautomatik ökar bilens synlig‐
het under dagsljus.
De slås på automatiskt när tänd‐
ningen är på.
Kurvljus
Vid skarpa kurvor eller vid avsväng‐
ning tänds en extra reflektor på
vänster och höger sida som belyser
vägen i färdriktningen beroende på
styrvinkeln eller kontrollampans
signal. Den aktiveras i en hastighet på
upp till 40 km/h.
Varningsblinkers
Tryck på ¨
för manövrering.
Ifall en olycka inträffar där airbags
löses ut aktiveras varningsblinkersen
automatiskt.

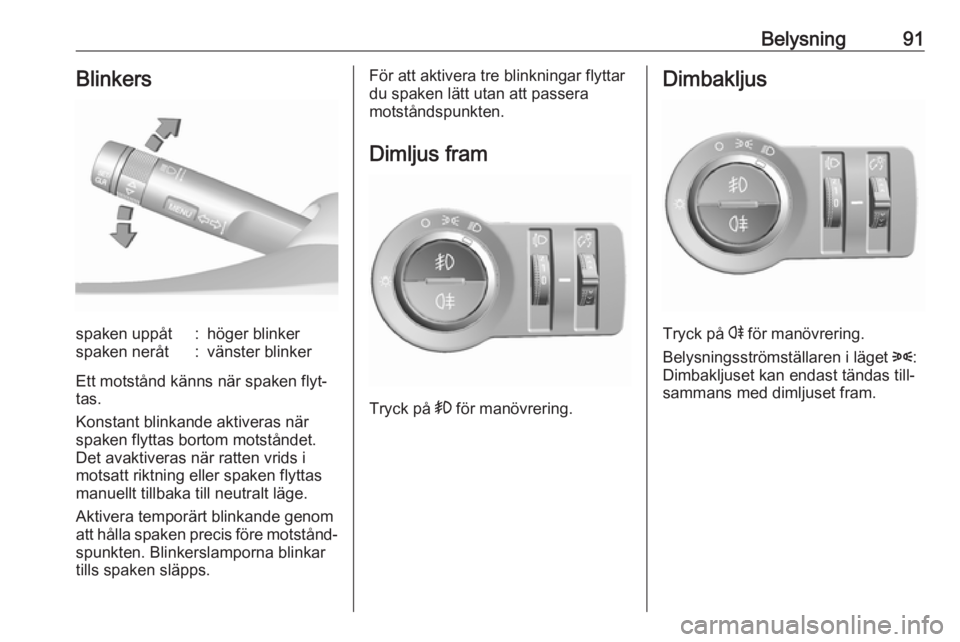

Belysning91Blinkersspaken uppåt:höger blinkerspaken neråt:vänster blinker
Ett motstånd känns när spaken flyt‐
tas.
Konstant blinkande aktiveras när
spaken flyttas bortom motståndet. Det avaktiveras när ratten vrids imotsatt riktning eller spaken flyttas
manuellt tillbaka till neutralt läge.
Aktivera temporärt blinkande genom
att hålla spaken precis före motstånd‐
spunkten. Blinkerslamporna blinkar
tills spaken släpps.
För att aktivera tre blinkningar flyttar
du spaken lätt utan att passera
motståndspunkten.
Dimljus fram
Tryck på >
för manövrering.
Dimbakljus
Tryck på r för manövrering.
Belysningsströmställaren i läget 8:
Dimbakljuset kan endast tändas till‐
sammans med dimljuset fram.

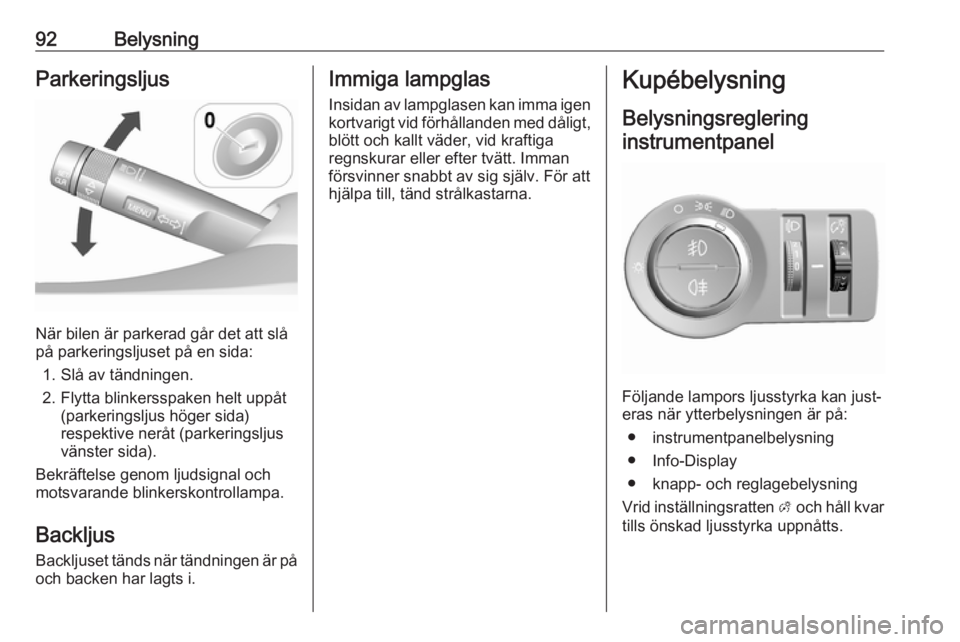

92BelysningParkeringsljus
När bilen är parkerad går det att slå
på parkeringsljuset på en sida:
1. Slå av tändningen.
2. Flytta blinkersspaken helt uppåt (parkeringsljus höger sida)
respektive neråt (parkeringsljus
vänster sida).
Bekräftelse genom ljudsignal och motsvarande blinkerskontrollampa.
Backljus
Backljuset tänds när tändningen är på
och backen har lagts i.
Immiga lampglas
Insidan av lampglasen kan imma igen kortvarigt vid förhållanden med dåligt,
blött och kallt väder, vid kraftiga
regnskurar eller efter tvätt. Imman
försvinner snabbt av sig själv. För att
hjälpa till, tänd strålkastarna.Kupébelysning
Belysningsregleringinstrumentpanel
Följande lampors ljusstyrka kan just‐
eras när ytterbelysningen är på:
● instrumentpanelbelysning
● Info-Display
● knapp- och reglagebelysning
Vrid inställningsratten A och håll kvar
tills önskad ljusstyrka uppnåtts.

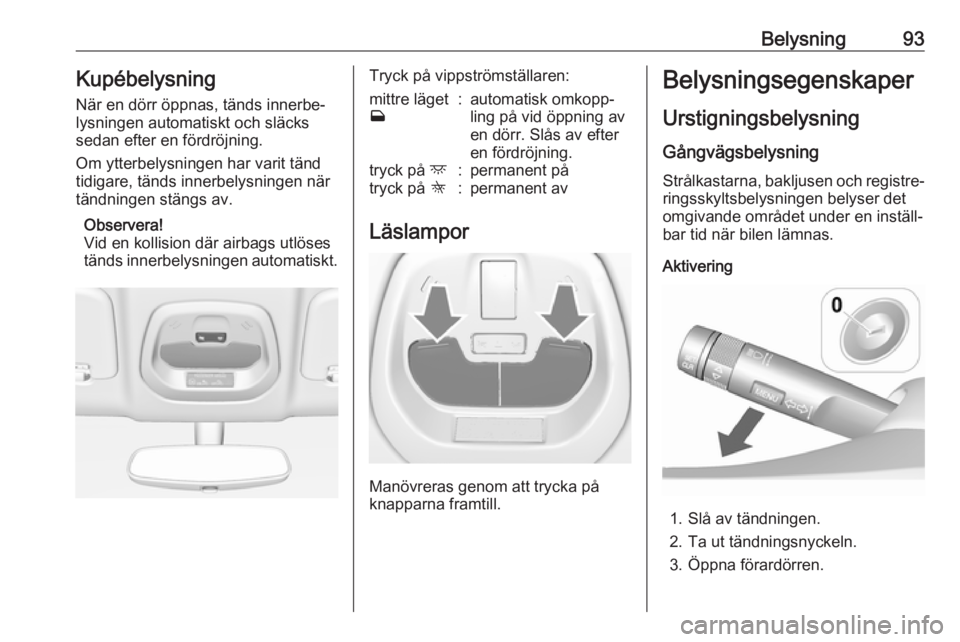

Belysning93KupébelysningNär en dörr öppnas, tänds innerbe‐lysningen automatiskt och släcks
sedan efter en fördröjning.
Om ytterbelysningen har varit tänd
tidigare, tänds innerbelysningen när
tändningen stängs av.
Observera!
Vid en kollision där airbags utlöses
tänds innerbelysningen automatiskt.Tryck på vippströmställaren:mittre läget
w:automatisk omkopp‐
ling på vid öppning av
en dörr. Slås av efter
en fördröjning.tryck på d:permanent påtryck på K:permanent av
Läslampor
Manövreras genom att trycka på
knapparna framtill.
Belysningsegenskaper
Urstigningsbelysning
Gångvägsbelysning
Strålkastarna, bakljusen och registre‐ ringsskyltsbelysningen belyser det
omgivande området under en inställ‐ bar tid när bilen lämnas.
Aktivering
1. Slå av tändningen.
2. Ta ut tändningsnyckeln.
3. Öppna förardörren.

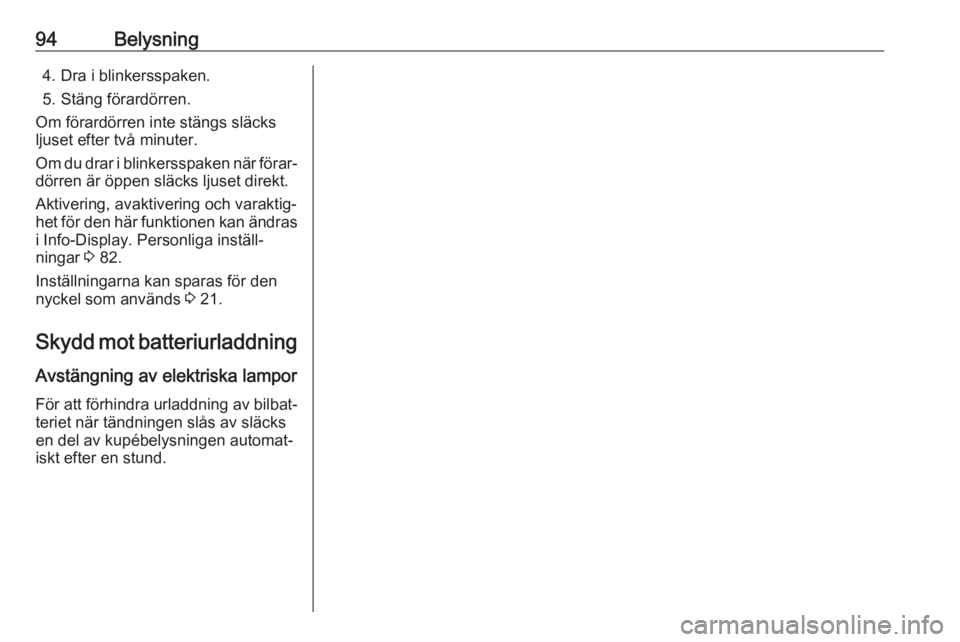

94Belysning4. Dra i blinkersspaken.
5. Stäng förardörren.
Om förardörren inte stängs släcks
ljuset efter två minuter.
Om du drar i blinkersspaken när förar‐
dörren är öppen släcks ljuset direkt.
Aktivering, avaktivering och varaktig‐
het för den här funktionen kan ändras i Info-Display. Personliga inställ‐ningar 3 82.
Inställningarna kan sparas för den
nyckel som används 3 21.
Skydd mot batteriurladdning
Avstängning av elektriska lampor För att förhindra urladdning av bilbat‐
teriet när tändningen slås av släcks
en del av kupébelysningen automat‐
iskt efter en stund.

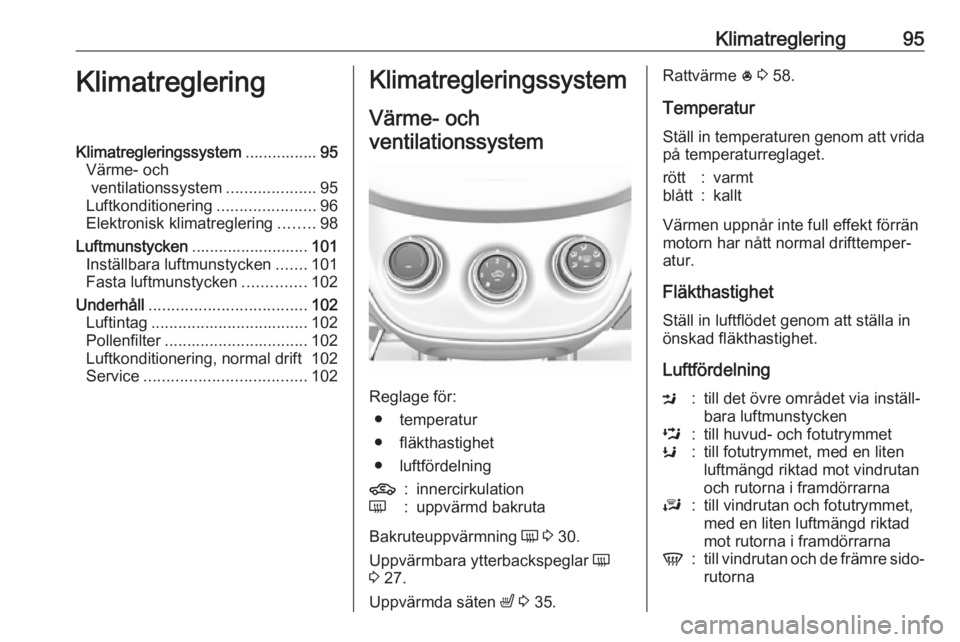

Klimatreglering95KlimatregleringKlimatregleringssystem................95
Värme- och ventilationssystem ....................95
Luftkonditionering ......................96
Elektronisk klimatreglering ........98
Luftmunstycken .......................... 101
Inställbara luftmunstycken .......101
Fasta luftmunstycken ..............102
Underhåll ................................... 102
Luftintag ................................... 102
Pollenfilter ................................ 102
Luftkonditionering, normal drift 102
Service .................................... 102Klimatregleringssystem
Värme- och
ventilationssystem
Reglage för: ● temperatur
● fläkthastighet
● luftfördelning
4:innercirkulationÜ:uppvärmd bakruta
Bakruteuppvärmning Ü 3 30.
Uppvärmbara ytterbackspeglar Ü
3 27.
Uppvärmda säten ß 3 35.
Rattvärme * 3 58.
Temperatur Ställ in temperaturen genom att vrida på temperaturreglaget.rött:varmtblått:kallt
Värmen uppnår inte full effekt förrän
motorn har nått normal drifttemper‐
atur.
Fläkthastighet
Ställ in luftflödet genom att ställa in
önskad fläkthastighet.
Luftfördelning
M:till det övre området via inställ‐
bara luftmunstyckenL:till huvud- och fotutrymmetK:till fotutrymmet, med en liten
luftmängd riktad mot vindrutan
och rutorna i framdörrarnaJ:till vindrutan och fotutrymmet,
med en liten luftmängd riktad
mot rutorna i framdörrarnaV:till vindrutan och de främre sido‐ rutorna

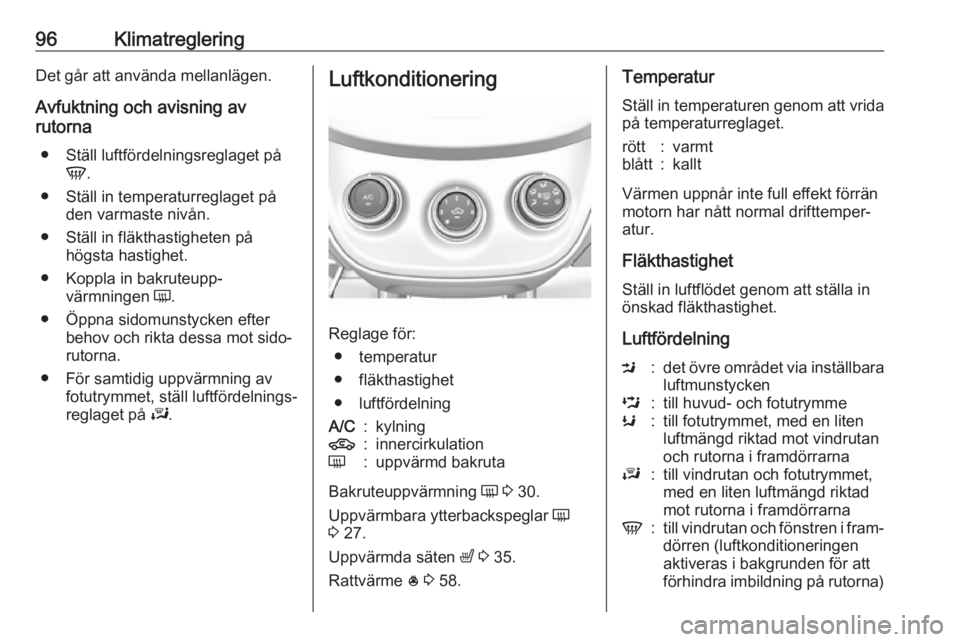

96KlimatregleringDet går att använda mellanlägen.
Avfuktning och avisning av
rutorna
● Ställ luftfördelningsreglaget på V.
● Ställ in temperaturreglaget på den varmaste nivån.
● Ställ in fläkthastigheten på högsta hastighet.
● Koppla in bakruteupp‐ värmningen Ü.
● Öppna sidomunstycken efter behov och rikta dessa mot sido‐
rutorna.
● För samtidig uppvärmning av fotutrymmet, ställ luftfördelnings‐
reglaget på J.Luftkonditionering
Reglage för:
● temperatur
● fläkthastighet
● luftfördelning
A/C:kylning4:innercirkulationÜ:uppvärmd bakruta
Bakruteuppvärmning Ü 3 30.
Uppvärmbara ytterbackspeglar Ü
3 27.
Uppvärmda säten ß 3 35.
Rattvärme * 3 58.
Temperatur
Ställ in temperaturen genom att vrida på temperaturreglaget.rött:varmtblått:kallt
Värmen uppnår inte full effekt förrän
motorn har nått normal drifttemper‐
atur.
Fläkthastighet
Ställ in luftflödet genom att ställa in
önskad fläkthastighet.
Luftfördelning
M:det övre området via inställbara luftmunstyckenL:till huvud- och fotutrymmeK:till fotutrymmet, med en liten
luftmängd riktad mot vindrutan
och rutorna i framdörrarnaJ:till vindrutan och fotutrymmet,
med en liten luftmängd riktad
mot rutorna i framdörrarnaV:till vindrutan och fönstren i fram‐ dörren (luftkonditioneringen
aktiveras i bakgrunden för att
förhindra imbildning på rutorna)

Klimatreglering97Det går att använda mellanlägen.Kylning A/C
Tryck på A/C för att slå på kylning.
Knappens lampa lyser för att indikera aktivering. Kylningen fungerar endast
när motorn är igång och klimatregle‐
ringens fläkt är på.
Tryck på A/C igen för att stänga av
kylning.
Luftkonditioneringen kyler och
avfuktar (torkar) när yttertemperatu‐
ren är något över nollpunkten. Därför
kan kondens bildas och droppa från bilens underrede.
Om ingen kylning eller torkning
önskas ska du slå av kylningen för att spara bränsle.
Om kylningen är aktiverad kan Auto‐
stop hindras.
Stopp/start-system 3 107.
Innercirkulation 4
Tryck på 4 för att aktivera innercir‐
kulationsläge. Knappens lampa lyser
för att indikera aktivering.
Tryck på 4 igen för att inaktivera
innercirkulationsläget.9 Varning
Körning med återcirkulationen
inkopplad under längre tid kan
göra dig sömnig. Koppla regel‐
bundet om till friskluftsläge för att
få in frisk luft.
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid
användning utan kylning ökar luft‐
fuktigheten vilket leder till att
rutorna kan bli immiga. Kupéluf‐
tens kvalitet försämras med tiden
vilket kan leda till att passagerarna känner sig trötta.
Är luften varm och luftfuktigheten hög
kan vindrutan imma igen på utsidan
om kall luft riktas mot den. Immar
vindrutan igen på utsidan, aktivera
vindrutetorkarna och inaktivera V.
Maximal kylning Öppna fönstren en kort stund så attden varma luften vädras ut snabbt.
● Slå på kylning A/C.
● Slå på återcirkulationssystemet 4 .
● Ställ in temperaturreglaget på
den kallaste nivån.
● Ställ in fläkthastigheten på den högsta nivån.
● Ställ luftfördelningsreglaget på M.
● Öppna alla munstycken.
Avfuktning och avisning av
rutorna V
● Ställ luftfördelningsreglaget på V.
● Ställ in temperaturreglaget på den varmaste nivån.
● Ställ in fläkthastigheten på den högsta nivån.
● Koppla in bakruteupp‐ värmningen Ü.
● Öppna sidomunstycken efter behov och rikta dessa mot sido‐
rutorna.
Om luftfördelningen ställs in på V
sätts A/C-systemet igång och luftcir‐
kulationsläget ställs in på avimning/
avfrostning oavsett indikatorstatus.

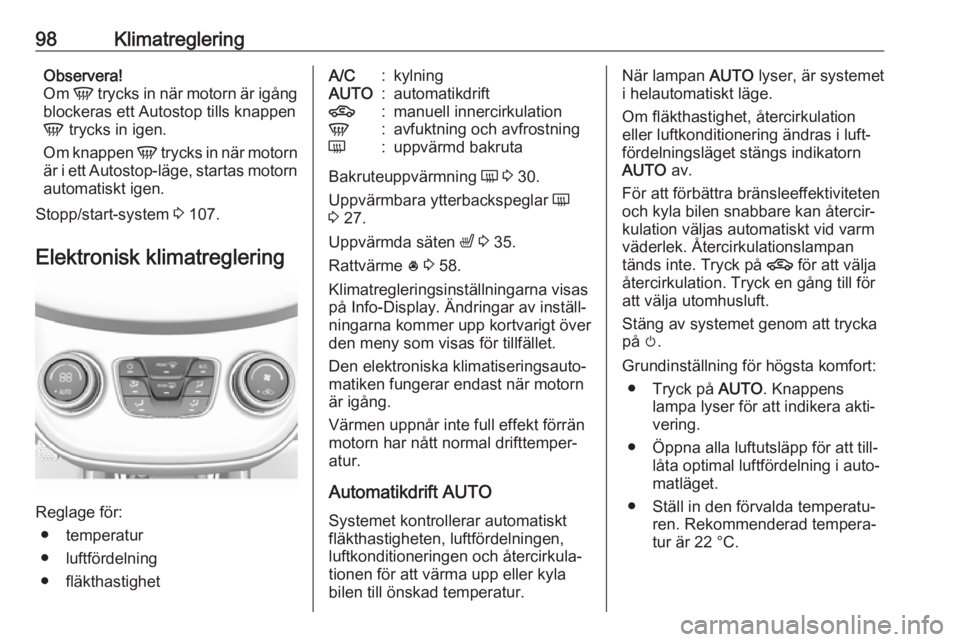

98KlimatregleringObservera!
Om V trycks in när motorn är igång
blockeras ett Autostop tills knappen
V trycks in igen.
Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn automatiskt igen.
Stopp/start-system 3 107.
Elektronisk klimatreglering
Reglage för: ● temperatur
● luftfördelning
● fläkthastighet
A/C:kylningAUTO:automatikdrift4:manuell innercirkulationV:avfuktning och avfrostningÜ:uppvärmd bakruta
Bakruteuppvärmning Ü 3 30.
Uppvärmbara ytterbackspeglar Ü
3 27.
Uppvärmda säten ß 3 35.
Rattvärme * 3 58.
Klimatregleringsinställningarna visas
på Info-Display. Ändringar av inställ‐
ningarna kommer upp kortvarigt över
den meny som visas för tillfället.
Den elektroniska klimatiseringsauto‐
matiken fungerar endast när motorn
är igång.
Värmen uppnår inte full effekt förrän
motorn har nått normal drifttemper‐
atur.
Automatikdrift AUTO
Systemet kontrollerar automatiskt
fläkthastigheten, luftfördelningen,
luftkonditioneringen och återcirkula‐
tionen för att värma upp eller kyla
bilen till önskad temperatur.
När lampan AUTO lyser, är systemet
i helautomatiskt läge.
Om fläkthastighet, återcirkulation
eller luftkonditionering ändras i luft‐
fördelningsläget stängs indikatorn
AUTO av.
För att förbättra bränsleeffektiviteten
och kyla bilen snabbare kan återcir‐
kulation väljas automatiskt vid varm
väderlek. Återcirkulationslampan
tänds inte. Tryck på 4 för att välja
återcirkulation. Tryck en gång till för
att välja utomhusluft.
Stäng av systemet genom att trycka
på m.
Grundinställning för högsta komfort: ● Tryck på AUTO. Knappens
lampa lyser för att indikera akti‐
vering.
● Öppna alla luftutsläpp för att till‐ låta optimal luftfördelning i auto‐
matläget.
● Ställ in den förvalda temperatu‐ ren. Rekommenderad tempera‐
tur är 22 °C.
