OPEL KARL 2018 Instruktionsbok
Manufacturer: OPEL, Model Year: 2018, Model line: KARL, Model: OPEL KARL 2018Pages: 199, PDF Size: 5.34 MB
Page 41 of 199

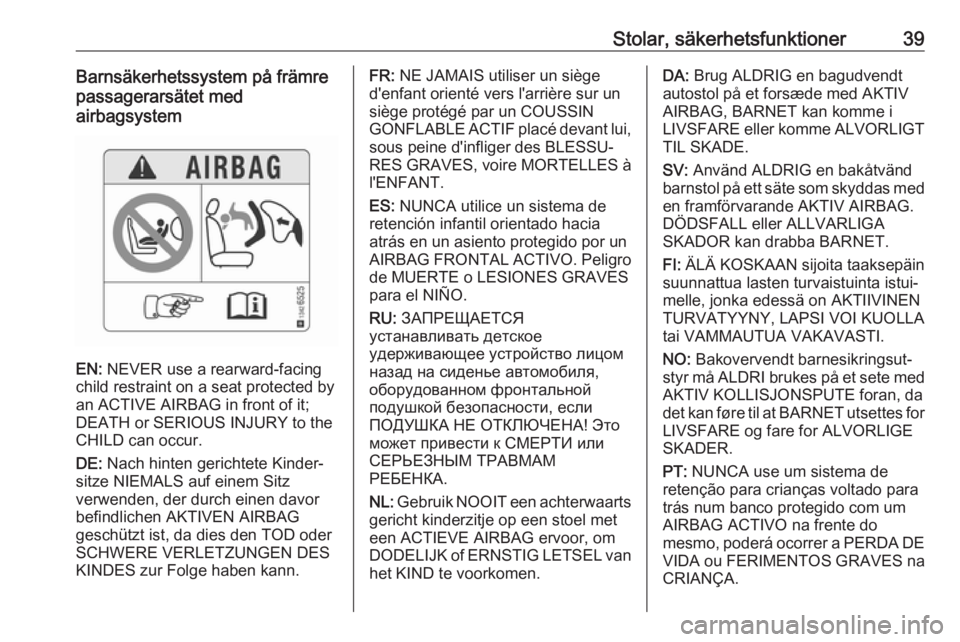

Stolar, säkerhetsfunktioner39Barnsäkerhetssystem på främre
passagerarsätet med
airbagsystem
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,
sous peine d'infliger des BLESSU‐
RES GRAVES, voire MORTELLES à l'ENFANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un AIRBAG FRONTAL ACTIVO. Peligro
de MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i
LIVSFARE eller komme ALVORLIGT
TIL SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsut‐
styr må ALDRI brukes på et sete med AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
Page 42 of 199

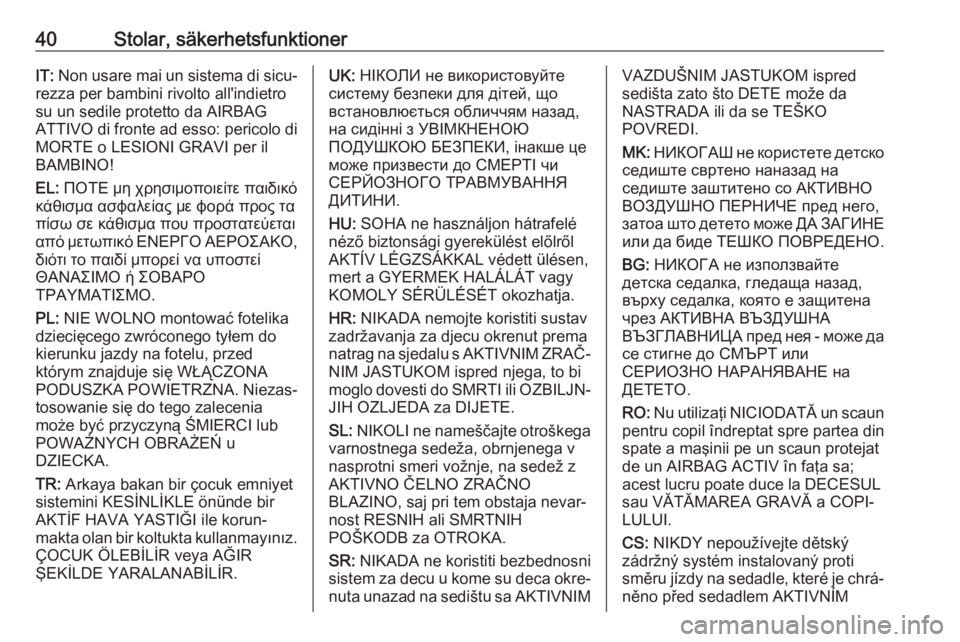

40Stolar, säkerhetsfunktionerIT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ, διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Niezas‐
tosowanie się do tego zalecenia
może być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u
DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız. ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐
JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevar‐
nost RESNIH ali SMRTNIH
POŠKODB za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIMVAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него, затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐ něno před sedadlem AKTIVNÍM
Page 43 of 199
Stolar, säkerhetsfunktioner41AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM, pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE
VIGASTUSE.MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu; dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Utöver den varning som krävs av
ECE R94.02 får ett bakåtriktat barn‐
säkerhetssystem av säkerhetsskäl
endast användas enligt instruktio‐
nerna och begränsningarna i tabel‐
lerna 3 47.
Airbagetiketten är placerad på båda
sidor av framsätespassagerarens
solskydd.
Deaktivering av airbags 3 43.

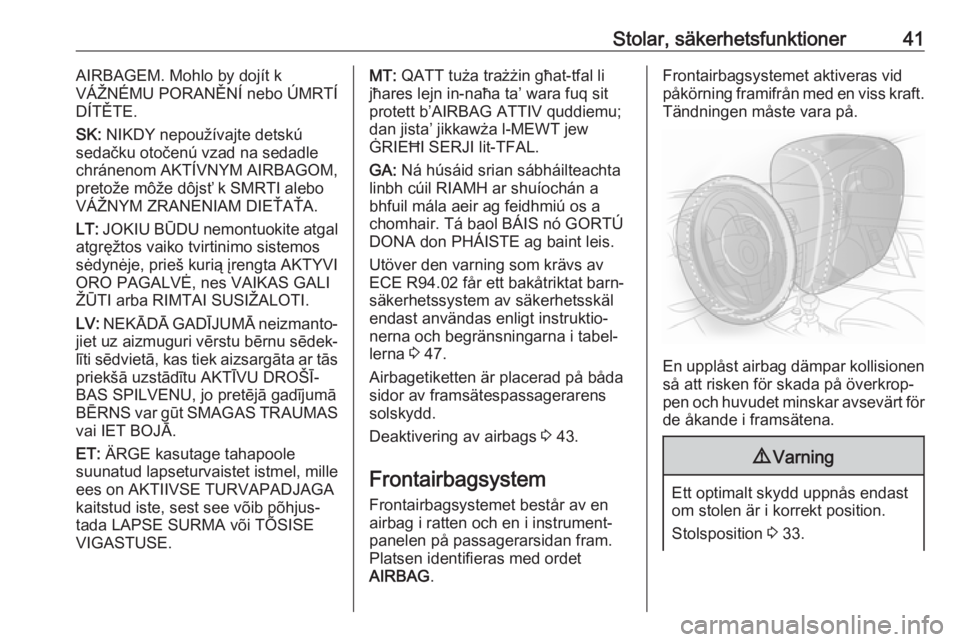

Frontairbagsystem
Frontairbagsystemet består av en
airbag i ratten och en i instrument‐
panelen på passagerarsidan fram.
Platsen identifieras med ordet
AIRBAG .Frontairbagsystemet aktiveras vid
påkörning framifrån med en viss kraft. Tändningen måste vara på.
En upplåst airbag dämpar kollisionen
så att risken för skada på överkrop‐ pen och huvudet minskar avsevärt för
de åkande i framsätena.
9 Varning
Ett optimalt skydd uppnås endast
om stolen är i korrekt position.
Stolsposition 3 33.
Page 44 of 199

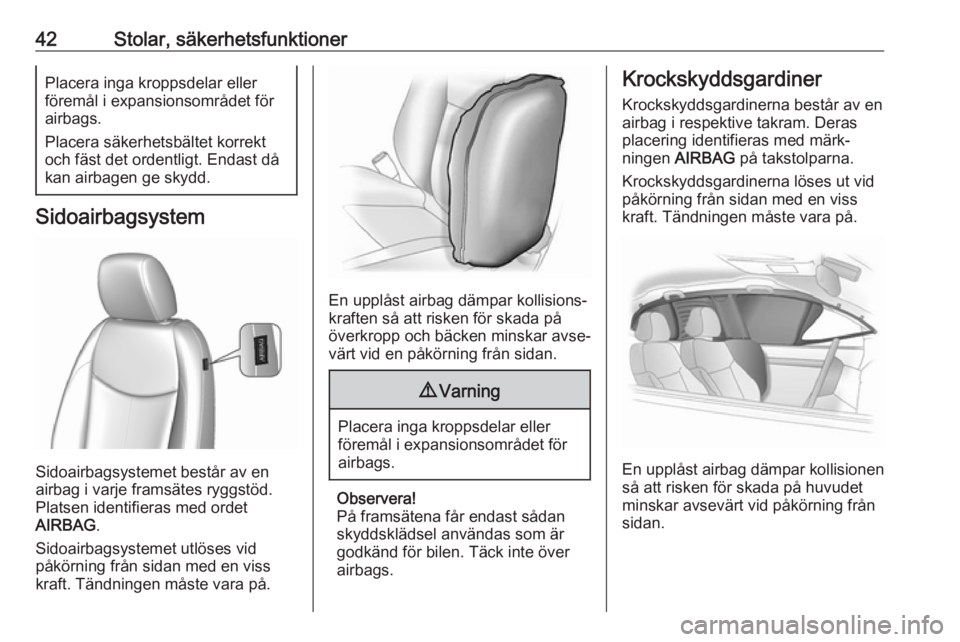

42Stolar, säkerhetsfunktionerPlacera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Placera säkerhetsbältet korrekt
och fäst det ordentligt. Endast då
kan airbagen ge skydd.
Sidoairbagsystem
Sidoairbagsystemet består av en
airbag i varje framsätes ryggstöd.
Platsen identifieras med ordet
AIRBAG .
Sidoairbagsystemet utlöses vid
påkörning från sidan med en viss kraft. Tändningen måste vara på.
En upplåst airbag dämpar kollisions‐
kraften så att risken för skada på
överkropp och bäcken minskar avse‐
värt vid en påkörning från sidan.
9 Varning
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Observera!
På framsätena får endast sådan
skyddsklädsel användas som är
godkänd för bilen. Täck inte över
airbags.
Krockskyddsgardiner
Krockskyddsgardinerna består av en
airbag i respektive takram. Deras
placering identifieras med märk‐
ningen AIRBAG på takstolparna.
Krockskyddsgardinerna löses ut vid
påkörning från sidan med en viss
kraft. Tändningen måste vara på.
En upplåst airbag dämpar kollisionen
så att risken för skada på huvudet
minskar avsevärt vid påkörning från
sidan.
Page 45 of 199

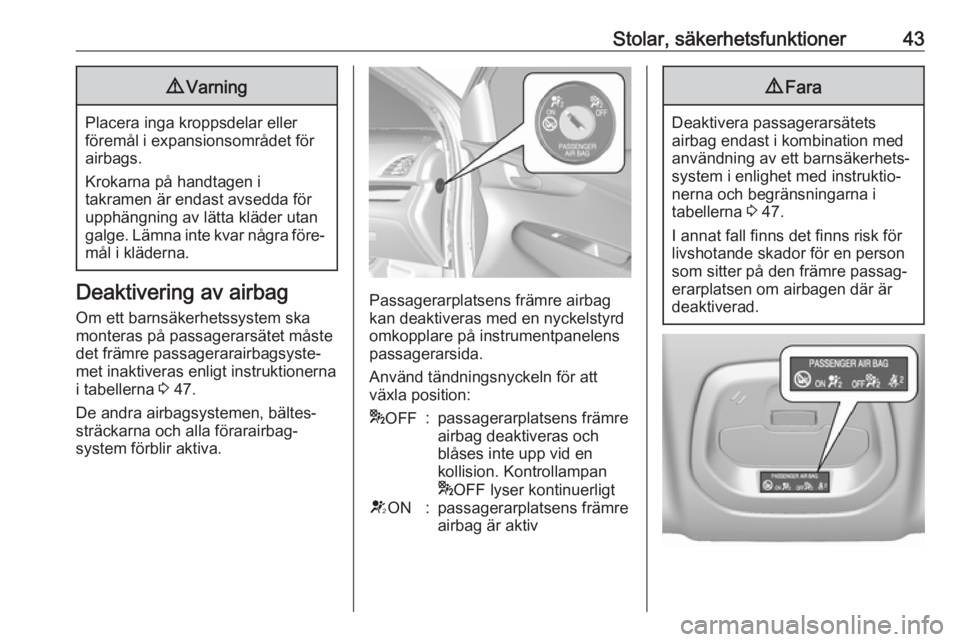

Stolar, säkerhetsfunktioner439Varning
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Krokarna på handtagen i
takramen är endast avsedda för
upphängning av lätta kläder utan
galge. Lämna inte kvar några före‐ mål i kläderna.
Deaktivering av airbag
Om ett barnsäkerhetssystem ska
monteras på passagerarsätet måste det främre passagerarairbagsyste‐
met inaktiveras enligt instruktionerna
i tabellerna 3 47.
De andra airbagsystemen, bältes‐
sträckarna och alla förarairbag‐
system förblir aktiva.Passagerarplatsens främre airbag
kan deaktiveras med en nyckelstyrd
omkopplare på instrumentpanelens
passagerarsida.
Använd tändningsnyckeln för att
växla position:
* OFF:passagerarplatsens främre
airbag deaktiveras och
blåses inte upp vid en
kollision. Kontrollampan
* OFF lyser kontinuerligtV ON:passagerarplatsens främre
airbag är aktiv9 Fara
Deaktivera passagerarsätets
airbag endast i kombination med användning av ett barnsäkerhets‐
system i enlighet med instruktio‐
nerna och begränsningarna i
tabellerna 3 47.
I annat fall finns det finns risk för
livshotande skador för en person
som sitter på den främre passag‐
erarplatsen om airbagen där är
deaktiverad.
Page 46 of 199

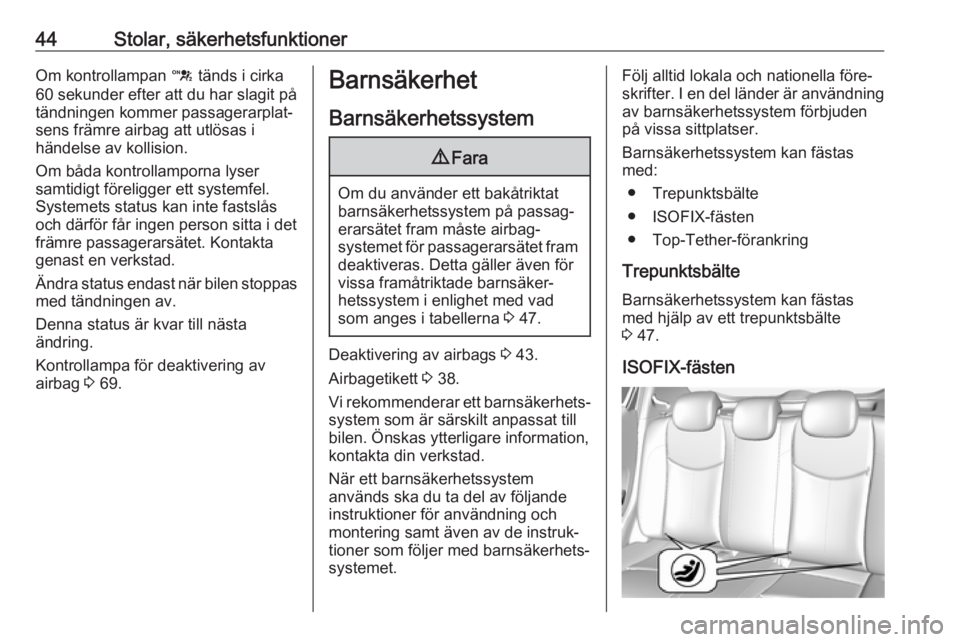

44Stolar, säkerhetsfunktionerOm kontrollampan d tänds i cirka
60 sekunder efter att du har slagit på tändningen kommer passagerarplat‐
sens främre airbag att utlösas i
händelse av kollision.
Om båda kontrollamporna lyser
samtidigt föreligger ett systemfel.
Systemets status kan inte fastslås
och därför får ingen person sitta i det
främre passagerarsätet. Kontakta
genast en verkstad.
Ändra status endast när bilen stoppas med tändningen av.
Denna status är kvar till nästa
ändring.
Kontrollampa för deaktivering av
airbag 3 69.Barnsäkerhet
Barnsäkerhetssystem9 Fara
Om du använder ett bakåtriktat
barnsäkerhetssystem på passag‐
erarsätet fram måste airbag‐
systemet för passagerarsätet fram deaktiveras. Detta gäller även förvissa framåtriktade barnsäker‐
hetssystem i enlighet med vad
som anges i tabellerna 3 47.
Deaktivering av airbags 3 43.
Airbagetikett 3 38.
Vi rekommenderar ett barnsäkerhets‐ system som är särskilt anpassat till
bilen. Önskas ytterligare information,
kontakta din verkstad.
När ett barnsäkerhetssystem
används ska du ta del av följande
instruktioner för användning och
montering samt även av de instruk‐
tioner som följer med barnsäkerhets‐
systemet.
Följ alltid lokala och nationella före‐
skrifter. I en del länder är användning av barnsäkerhetssystem förbjuden
på vissa sittplatser.
Barnsäkerhetssystem kan fästas
med:
● Trepunktsbälte
● ISOFIX-fästen
● Top-Tether-förankring
Trepunktsbälte
Barnsäkerhetssystem kan fästas
med hjälp av ett trepunktsbälte
3 47.
ISOFIX-fästen
Page 47 of 199

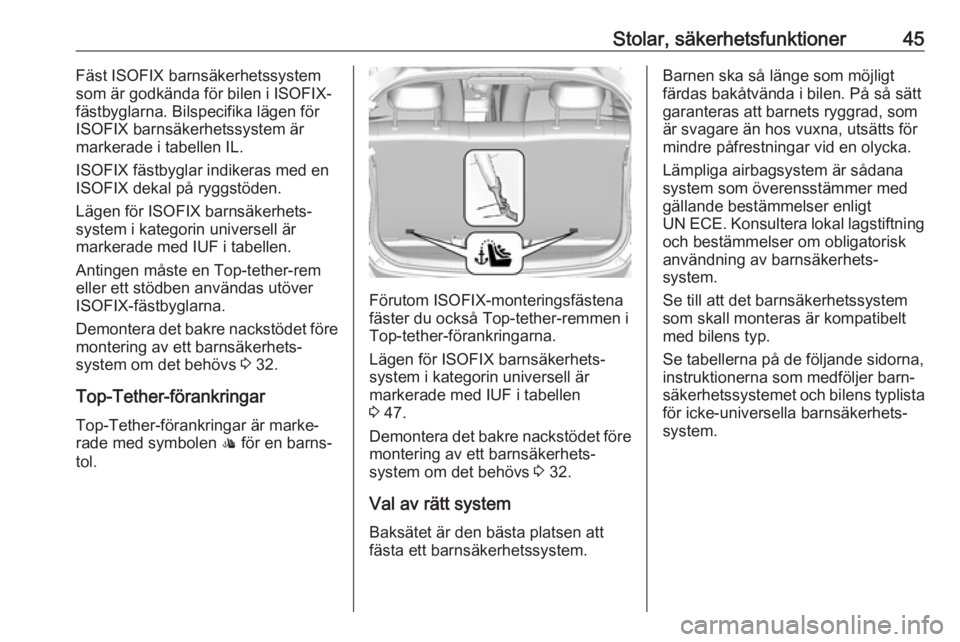

Stolar, säkerhetsfunktioner45Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästbyglarna. Bilspecifika lägen för ISOFIX barnsäkerhetssystem är
markerade i tabellen IL.
ISOFIX fästbyglar indikeras med en
ISOFIX dekal på ryggstöden.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är
markerade med IUF i tabellen.
Antingen måste en Top-tether-rem
eller ett stödben användas utöver
ISOFIX-fästbyglarna.
Demontera det bakre nackstödet före
montering av ett barnsäkerhets‐
system om det behövs 3 32.
Top-Tether-förankringar
Top-Tether-förankringar är marke‐
rade med symbolen : för en barns‐
tol.
Förutom ISOFIX-monteringsfästena
fäster du också Top-tether-remmen i
Top-tether-förankringarna.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är
markerade med IUF i tabellen
3 47.
Demontera det bakre nackstödet före montering av ett barnsäkerhets‐
system om det behövs 3 32.
Val av rätt system
Baksätet är den bästa platsen att
fästa ett barnsäkerhetssystem.
Barnen ska så länge som möjligt
färdas bakåtvända i bilen. På så sätt garanteras att barnets ryggrad, som
är svagare än hos vuxna, utsätts för
mindre påfrestningar vid en olycka.
Lämpliga airbagsystem är sådana
system som överensstämmer med
gällande bestämmelser enligt
UN ECE. Konsultera lokal lagstiftning och bestämmelser om obligatorisk
användning av barnsäkerhets‐
system.
Se till att det barnsäkerhetssystem
som skall monteras är kompatibelt
med bilens typ.
Se tabellerna på de följande sidorna,
instruktionerna som medföljer barn‐
säkerhetssystemet och bilens typlista
för icke-universella barnsäkerhets‐
system.
Page 48 of 199

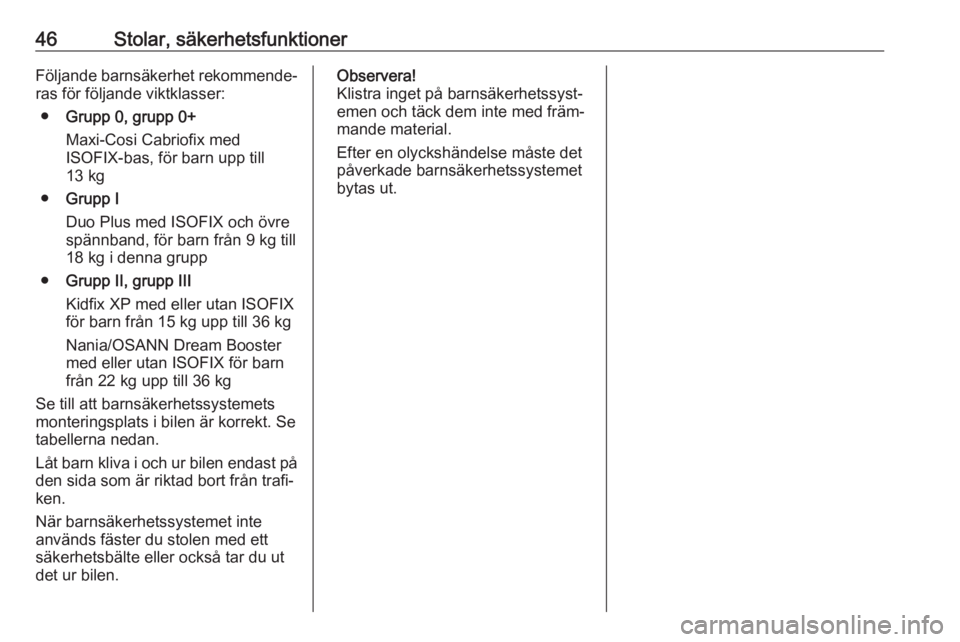

46Stolar, säkerhetsfunktionerFöljande barnsäkerhet rekommende‐
ras för följande viktklasser:
● Grupp 0, grupp 0+
Maxi-Cosi Cabriofix med
ISOFIX-bas, för barn upp till
13 kg
● Grupp I
Duo Plus med ISOFIX och övre
spännband, för barn från 9 kg till
18 kg i denna grupp
● Grupp II, grupp III
Kidfix XP med eller utan ISOFIX
för barn från 15 kg upp till 36 kg
Nania/OSANN Dream Booster
med eller utan ISOFIX för barn
från 22 kg upp till 36 kg
Se till att barnsäkerhetssystemets
monteringsplats i bilen är korrekt. Se
tabellerna nedan.
Låt barn kliva i och ur bilen endast på
den sida som är riktad bort från trafi‐
ken.
När barnsäkerhetssystemet inte
används fäster du stolen med ett
säkerhetsbälte eller också tar du ut
det ur bilen.Observera!
Klistra inget på barnsäkerhetssyst‐
emen och täck dem inte med främ‐
mande material.
Efter en olyckshändelse måste det
påverkade barnsäkerhetssystemet
bytas ut.
Page 49 of 199
Stolar, säkerhetsfunktioner47Monteringsplatser för barnsäkerhetssystem
Tillåtna alternativ fört fastsättning av ett barnsäkerhetssystem med ett trepunktsbälte
Viktklass
På det främre passagerarsätet
På ytterplatserna bakPå mittplatsen bak
aktiverad airbagdeaktiverad airbagGrupp 0: upp till 10 kgXU 1U2XGrupp 0+: upp till 13 kgXU1U2XGrupp I: 9 till 18 kgXU1U2, 3XGrupp II: 15 till 25 kgXXU 2, 3XGrupp III: 22 till 36 kgXXU2, 3XU:universellt användbart med trepunktsbälteX:inget barnsäkerhetssystem är tillåtet i denna viktklass1:ställ in sätets ryggstöd så nära lodrätt läge som möjligt för att säkerställa att bältet löper framåt från den övre fäst‐
punkten2:flytta förar- och/eller passagerarsätet framåt och ställ in ryggstödet så att barnsäkerhetssystemet inte kommer åt framsätets ryggstöd.3:ställ in respektive nackstöd vid behov eller ta bort det vid behov.
Page 50 of 199

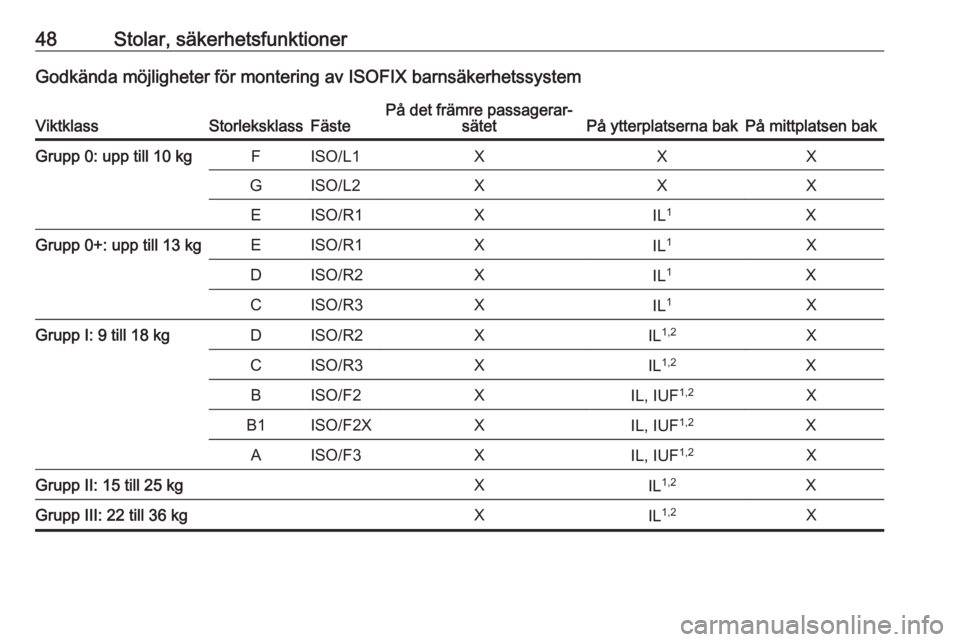

48Stolar, säkerhetsfunktionerGodkända möjligheter för montering av ISOFIX barnsäkerhetssystemViktklassStorleksklassFästePå det främre passagerar‐sätetPå ytterplatserna bakPå mittplatsen bakGrupp 0: upp till 10 kgFISO/L1XXXGISO/L2XXXEISO/R1XIL1XGrupp 0+: upp till 13 kgEISO/R1XIL1XDISO/R2XIL1XCISO/R3XIL1XGrupp I: 9 till 18 kgDISO/R2XIL1,2XCISO/R3XIL1,2XBISO/F2XIL, IUF 1,2XB1ISO/F2XXIL, IUF1,2XAISO/F3XIL, IUF1,2XGrupp II: 15 till 25 kgXIL1,2XGrupp III: 22 till 36 kgXIL1,2X
