Conducción y manejo139temperatura exterior) y de pisar con
fuerza el acelerador. El LED de
estado muestra el modo de funciona‐
miento actual.LED apagado:funcionamiento
con gasolinaLED parpadea:comprobación de
condiciones para
la transición de
combustible para
el funcionamiento
con gas licuado.
Se enciende si se
cumplen las condi‐ ciones.LED encendido:funcionamiento
con gas licuadoEl LED
parpadea cinco
veces y se
apaga:el depósito de gas
licuado está vacío
o hay un fallo en el
sistema de gas
licuado. Aparece
un mensaje en el
centro de informa‐
ción del conduc‐
tor.
Si el depósito de combustible está
vacío, el motor no arranca.
El modo de combustible seleccio‐
nado se guarda y reactiva en el
siguiente ciclo de encendido, si las
condiciones lo permiten.
En cuanto se vacían los depósitos de
gas licuado, se cambia automática‐
mente al funcionamiento con gaso‐
lina hasta que se desconecte el
encendido.
Al cambiar automáticamente entre
funcionamiento con gasolina o gas,
se podrá apreciar un breve retardo de la potencia tractora del motor.
Cada seis meses debe agotar el
depósito de gasolina, hasta que se
ilumine el testigo de control Y, y luego
repostar. Esto ayuda a mantener la
calidad del combustible y la operati‐
vidad del sistema para el funciona‐
miento con gasolina.
El depósito del vehículo se debe
llenar de combustible a intervalos
regulares para evitar su corrosión.Problemas y soluciones
Si no es posible el funcionamiento
con gas, compruebe lo siguiente:
● ¿Hay suficiente gas licuado?
● ¿Hay suficiente gasolina para arrancar?
Debido a las temperaturas extremas
en combinación con la composición
del gas, el sistema puede tardar un
poco más en cambiar de gasolina a
gas.
En situaciones extremas, el sistema
también puede volver a cambiar al
modo de gasolina si los requisitos
mínimos no se cumplen. Si las condi‐ ciones lo permiten, se podría cambiarmanualmente a funcionamiento con
gas licuado.
Para cualquier otro tipo de avería,
recurra a la ayuda de un taller.Atención
Para conservar la seguridad y la
garantía del sistema de GLP, las
reparaciones o ajustes sólo deben ser realizados por personal
técnico cualificado.

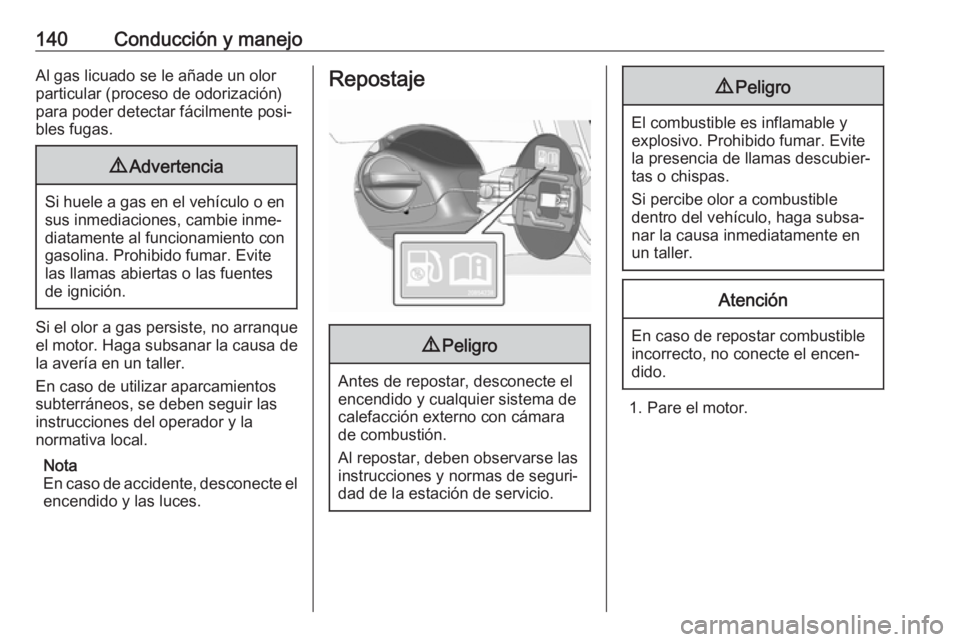

140Conducción y manejoAl gas licuado se le añade un olorparticular (proceso de odorización)para poder detectar fácilmente posi‐
bles fugas.9 Advertencia
Si huele a gas en el vehículo o en
sus inmediaciones, cambie inme‐
diatamente al funcionamiento con
gasolina. Prohibido fumar. Evite las llamas abiertas o las fuentes
de ignición.
Si el olor a gas persiste, no arranque
el motor. Haga subsanar la causa de
la avería en un taller.
En caso de utilizar aparcamientos
subterráneos, se deben seguir las
instrucciones del operador y la
normativa local.
Nota
En caso de accidente, desconecte el
encendido y las luces.
Repostaje9 Peligro
Antes de repostar, desconecte el
encendido y cualquier sistema de
calefacción externo con cámara
de combustión.
Al repostar, deben observarse las instrucciones y normas de seguri‐
dad de la estación de servicio.
9 Peligro
El combustible es inflamable y
explosivo. Prohibido fumar. Evite
la presencia de llamas descubier‐
tas o chispas.
Si percibe olor a combustible
dentro del vehículo, haga subsa‐
nar la causa inmediatamente en
un taller.
Atención
En caso de repostar combustible
incorrecto, no conecte el encen‐
dido.
1. Pare el motor.

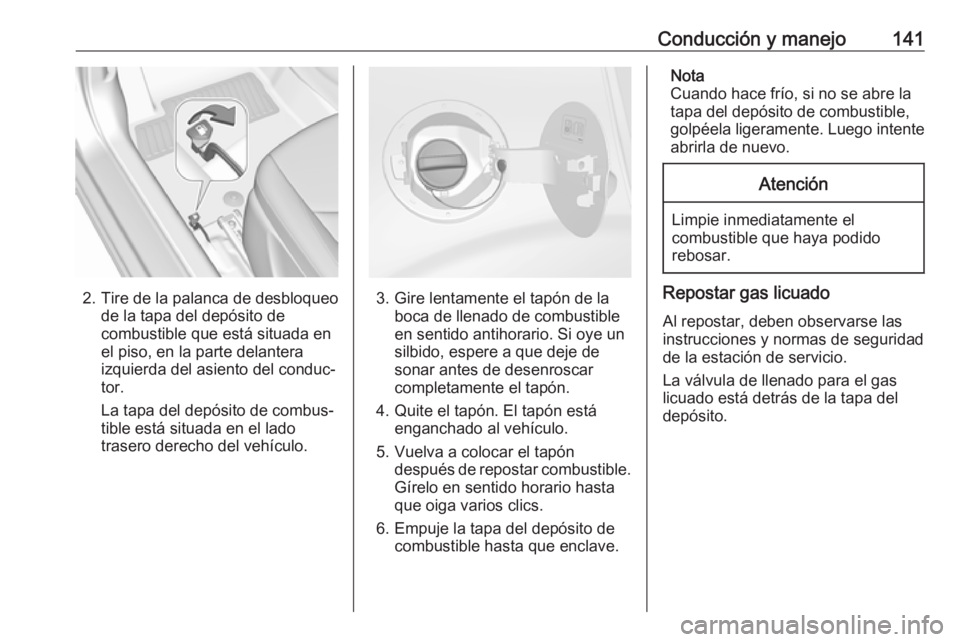

Conducción y manejo141
2. Tire de la palanca de desbloqueode la tapa del depósito de
combustible que está situada en
el piso, en la parte delantera
izquierda del asiento del conduc‐
tor.
La tapa del depósito de combus‐
tible está situada en el lado
trasero derecho del vehículo.3. Gire lentamente el tapón de la boca de llenado de combustible
en sentido antihorario. Si oye un
silbido, espere a que deje de
sonar antes de desenroscar
completamente el tapón.
4. Quite el tapón. El tapón está enganchado al vehículo.
5. Vuelva a colocar el tapón después de repostar combustible.
Gírelo en sentido horario hasta
que oiga varios clics.
6. Empuje la tapa del depósito de combustible hasta que enclave.
Nota
Cuando hace frío, si no se abre la
tapa del depósito de combustible,
golpéela ligeramente. Luego intente abrirla de nuevo.Atención
Limpie inmediatamente elcombustible que haya podido
rebosar.
Repostar gas licuado
Al repostar, deben observarse las instrucciones y normas de seguridad
de la estación de servicio.
La válvula de llenado para el gas
licuado está detrás de la tapa del
depósito.

142Conducción y manejo
Desenrosque el capuchón protector
de la boca de llenado.
Atención
Atornille y desatornille la tapa de
protección a mano solamente.
La tapa de protección es magnética.
Colóquela sobre la puerta de llenado
de combustible durante el repostaje.
Enrosque a mano el adaptador
requerido en la boca de llenado.
Adaptador ACME: Enrosque la tuerca
de la pistola de llenado en el adapta‐
dor. Pulse la palanca de bloqueo de
la pistola de llenado.
Boca de llenado DISH: Introduzca la
pistola de llenado en el adaptador.
Pulse la palanca de bloqueo de la
pistola de llenado.
Boca de llenado de bayoneta: Intro‐
duzca la pistola del surtidor en el
adaptador y gire en sentido de las
agujas del reloj o en sentido contrario
de las agujas del reloj con un cuarto
de vuelta. Apriete a tope la palanca
de bloqueo de la pistola de llenado.
Boca de llenado EURO: Presione la
pistola de llenado sobre el adaptador hasta que se enclave.
Pulse el botón del surtidor de gas
licuado. El surtidor se parará o funcio‐ nará muy lentamente cuando se
alcanza un 80% del volumen del
depósito (cantidad de llenado
máxima).

Conducción y manejo143Suelte el botón del surtidor para dete‐ner el proceso de llenado. Suelte la
palanca de bloqueo y retire la pistola
de llenado. Puede escaparse una
cantidad mínima de gas licuado.
Desmonte el adaptador y guárdelo
con seguridad en el vehículo.
Coloque el capuchón protector para
evitar la entrada de cuerpos extraños
en la boca de llenado y en el sistema.9 Advertencia
Debido al diseño del sistema, es
inevitable que salga gas licuado tras soltar la palanca de bloqueo.
Evite su inhalación.
9 Advertencia
Por motivos de seguridad, el
depósito de gas licuado solo
debería llenarse hasta el 80% de
su capacidad.
La válvula múltiple del depósito de
gas licuado limita automáticamente la
cantidad de llenado. Si se hubiera
repostado una cantidad mayor, le
recomendamos no estacionar el
vehículo al sol hasta que la cantidad
sobrante se haya consumido.
Adaptadores de llenado
Como aún no se han normalizado los sistemas de llenado, son necesarios
distintos adaptadores que puede
obtener en su Distribuidor o Repara‐ dor Autorizado Opel.
Adaptador ACME: Bélgica, Alemania,
Irlanda, Luxemburgo, Suiza
Adaptador de bayoneta: Países
Bajos, Noruega, España, Reino Unido
Adaptador EURO: España

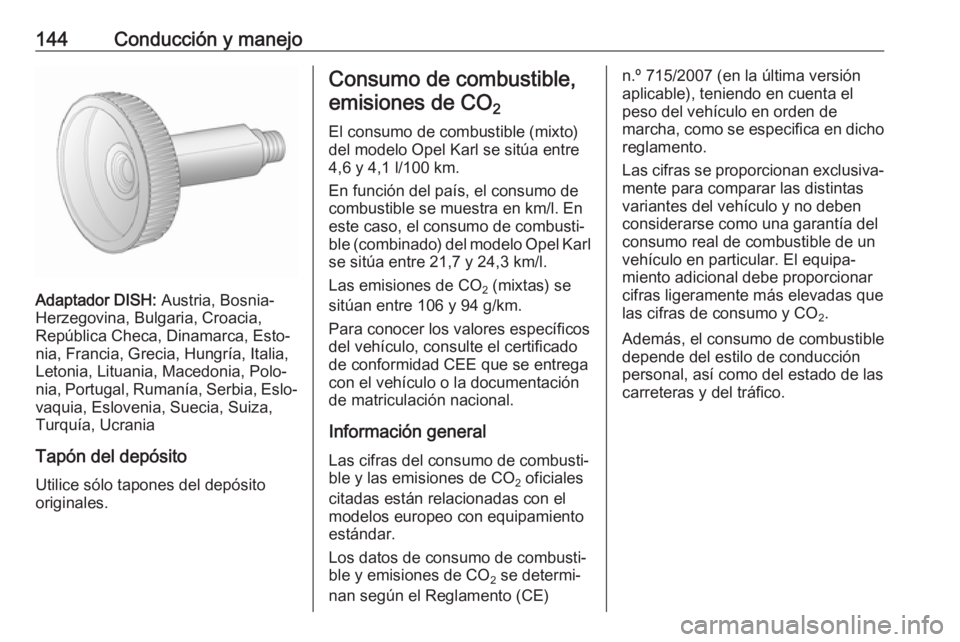

144Conducción y manejo
Adaptador DISH: Austria, Bosnia-
Herzegovina, Bulgaria, Croacia,
República Checa, Dinamarca, Esto‐
nia, Francia, Grecia, Hungría, Italia,
Letonia, Lituania, Macedonia, Polo‐
nia, Portugal, Rumanía, Serbia, Eslo‐
vaquia, Eslovenia, Suecia, Suiza,
Turquía, Ucrania
Tapón del depósito
Utilice sólo tapones del depósito
originales.
Consumo de combustible,
emisiones de CO 2
El consumo de combustible (mixto)
del modelo Opel Karl se sitúa entre
4,6 y 4,1 l/100 km.
En función del país, el consumo de combustible se muestra en km/l. En
este caso, el consumo de combusti‐
ble (combinado) del modelo Opel Karl se sitúa entre 21,7 y 24,3 km/l.
Las emisiones de CO 2 (mixtas) se
sitúan entre 106 y 94 g/km.
Para conocer los valores específicos
del vehículo, consulte el certificado
de conformidad CEE que se entrega
con el vehículo o la documentación
de matriculación nacional.
Información general Las cifras del consumo de combusti‐
ble y las emisiones de CO 2 oficiales
citadas están relacionadas con el modelos europeo con equipamiento
estándar.
Los datos de consumo de combusti‐
ble y emisiones de CO 2 se determi‐
nan según el Reglamento (CE)n.º 715/2007 (en la última versión
aplicable), teniendo en cuenta el
peso del vehículo en orden de
marcha, como se especifica en dicho reglamento.
Las cifras se proporcionan exclusiva‐
mente para comparar las distintas
variantes del vehículo y no deben
considerarse como una garantía del
consumo real de combustible de un
vehículo en particular. El equipa‐
miento adicional debe proporcionar
cifras ligeramente más elevadas que
las cifras de consumo y CO 2.
Además, el consumo de combustible depende del estilo de conducción
personal, así como del estado de las
carreteras y del tráfico.

Cuidado del vehículo145Cuidado del
vehículoInformación general ...................146
Accesorios y modificaciones del vehículo .................................. 146
Inmovilización del vehículo ......146
Recogida de vehículos usados 147
Comprobaciones del vehículo ...147
Realización de trabajos ...........147
Capó ........................................ 147
Aceite del motor ......................148
Refrigerante del motor .............149
Líquido de lavado ....................150
Frenos ..................................... 150
Líquido de frenos .....................150
Batería del vehículo .................151
Sustitución de las escobillas ...152
Sustitución de bombillas ............153
Faros halógenos ......................153
Luces antiniebla ......................155
Intermitentes delanteros ..........156
Luces traseras ......................... 156
Intermitentes laterales .............158
Tercera luz de freno ................158
Luz de la matrícula ..................159Luces interiores .......................159
Iluminación del tablero de instrumentos ........................... 159
Sistema eléctrico .......................160
Fusibles ................................... 160
Caja de fusibles del compartimento del motor ........ 161
Caja de fusibles del tablero de instrumentos ........................... 163
Herramientas del vehículo .........165
Herramientas ........................... 165
Llantas y neumáticos .................166
Neumáticos de invierno ...........166
Designaciones de los neumáticos ............................. 166
Presión de los neumáticos ......166
Sistema de control de presión de los neumáticos .......................168
Profundidad del dibujo .............172
Cambio del tamaño de neumáticos y llantas ...............172
Tapacubos ............................... 172
Cadenas para nieve ................173
Juego de reparación de neumáticos ............................. 173
Cambio de ruedas ...................176
Rueda de repuesto ..................179
Arranque con cables ..................181Remolcado ................................. 183
Remolcado del vehículo ..........183
Cuidado del aspecto ..................184
Cuidado exterior ......................184
Cuidado interior .......................186

146Cuidado del vehículoInformación general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐
tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
Cualquier modificación, conversión u
otros cambios efectuados a las espe‐
cificaciones del vehículo estándar
(incluidas, entre otras, modificacio‐
nes de software, modificaciones de
unidades de control electrónico)
puede invalidar la garantía ofrecida
por Opel. Además, dichos cambios
pueden afectar a los sistemas de
ayuda a la conducción, el consumo
de combustible, emisiones de CO 2 y
otras emisiones del vehículo.
También pueden invalidar el permiso
de funcionamiento del vehículo.Atención
Los faldones guardabarros
podrían sufrir daños si se trans‐ porta el vehículo en un tren o en
un vehículo de rescate.
Inmovilización del vehículo
Inmovilización durante un periodode tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lavar y encerar el vehículo.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Rellene el depósito de combusti‐
ble completamente.
● Cambiar el aceite del motor.
● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del
refrigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás.
Calzar el vehículo para evitar que
ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Desemborne el polo negativo de la batería del vehículo. Tenga encuenta los sistemas que no
funcionarán, como el sistema de
alarma antirrobo.
Puesta en servicio de nuevo
Para volver a poner en servicio el
vehículo:
● Embornar el polo negativo de la batería del vehículo. Activar el
control electrónico de los eleva‐ lunas eléctricos.
● Comprobar la presión de los neumáticos.

Cuidado del vehículo147● Rellenar el depósito del líquidode lavado.
● Comprobar el nivel de aceite del motor.
● Comprobar el nivel del refrige‐ rante.
● Montar la placa de matrícula si fuera necesario.
Recogida de vehículos usados
Dispone de información sobre
centros de recogida de vehículos
usados y sobre el reciclaje de estos
vehículos en nuestra web. El
desguace debe encargarse a una
empresa de reciclaje autorizada.
Los vehículos de gas deben reci‐
clarse en un centro de servicio auto‐
rizado para vehículos de gas.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el
compartimiento del motor deben
efectuarse con el encendido
desconectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.
9 Peligro
El sistema de encendido utiliza
una tensión muy alta. No toque
sus componentes.
Capó
Apertura
Tire de la palanca de desbloqueo y
devuélvala a su posición original.

148Cuidado del vehículo
Mueva el cierre de seguridad hacia
los lados, hacia el lateral izquierdo del
vehículo y abra el capó.
9 Advertencia
Cuando el motor esté caliente,
toque la varilla de soporte del capó por la parte acolchada solamente.
Levante el capó, extraiga la varilla de
soporte del capó y fíjela correcta‐
mente.
Si se abre el capó durante una parada automática (Autostop), el motor
volverá a arrancarse automática‐
mente por motivos de seguridad.
Cierre Antes de cerrar el capó, asegúrese
de que todas las tapas están correc‐
tamente cerradas y, a continuación,
presione la varilla en el soporte.
Baje el capó y déjelo bajar en la
lengüeta desde una altura baja
(20-25 cm). Compruebe que el capó quede enclavado.
Atención
No presione el capó en el trinquete para evitar abolladuras.
Aceite del motor
Compruebe manualmente el nivel de
aceite del motor con regularidad para prevenir daños en el motor.
Asegúrese de que se usa el aceite de la especificación correcta. Líquidos y
lubricantes recomendados 3 188.
El consumo de aceite máximo del
motor es de 0,6 l por 1000 km.
La comprobación se realiza con el vehículo en una superficie nivelada.
El motor debe estar a temperatura de
funcionamiento y llevar parado al
menos cinco minutos.
