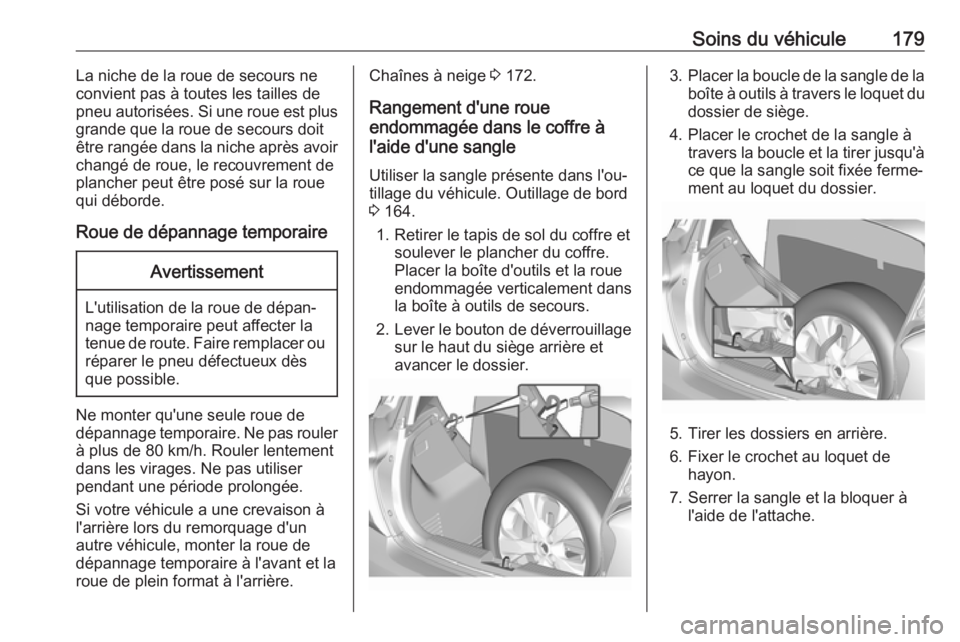

Soins du véhicule179La niche de la roue de secours ne
convient pas à toutes les tailles de
pneu autorisées. Si une roue est plus
grande que la roue de secours doit
être rangée dans la niche après avoir changé de roue, le recouvrement de
plancher peut être posé sur la roue
qui déborde.
Roue de dépannage temporaireAvertissement
L'utilisation de la roue de dépan‐
nage temporaire peut affecter la tenue de route. Faire remplacer ou réparer le pneu défectueux dès
que possible.
Ne monter qu'une seule roue de
dépannage temporaire. Ne pas rouler à plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser
pendant une période prolongée.
Si votre véhicule a une crevaison à l'arrière lors du remorquage d'un
autre véhicule, monter la roue de
dépannage temporaire à l'avant et la
roue de plein format à l'arrière.
Chaînes à neige 3 172.
Rangement d'une roue
endommagée dans le coffre à
l'aide d'une sangle
Utiliser la sangle présente dans l'ou‐
tillage du véhicule. Outillage de bord
3 164.
1. Retirer le tapis de sol du coffre et soulever le plancher du coffre.
Placer la boîte d'outils et la roue
endommagée verticalement dans
la boîte à outils de secours.
2. Lever le bouton de déverrouillage
sur le haut du siège arrière et
avancer le dossier.3. Placer la boucle de la sangle de la
boîte à outils à travers le loquet du dossier de siège.
4. Placer le crochet de la sangle à travers la boucle et la tirer jusqu'à
ce que la sangle soit fixée ferme‐ ment au loquet du dossier.
5. Tirer les dossiers en arrière.
6. Fixer le crochet au loquet de hayon.
7. Serrer la sangle et la bloquer à l'aide de l'attache.

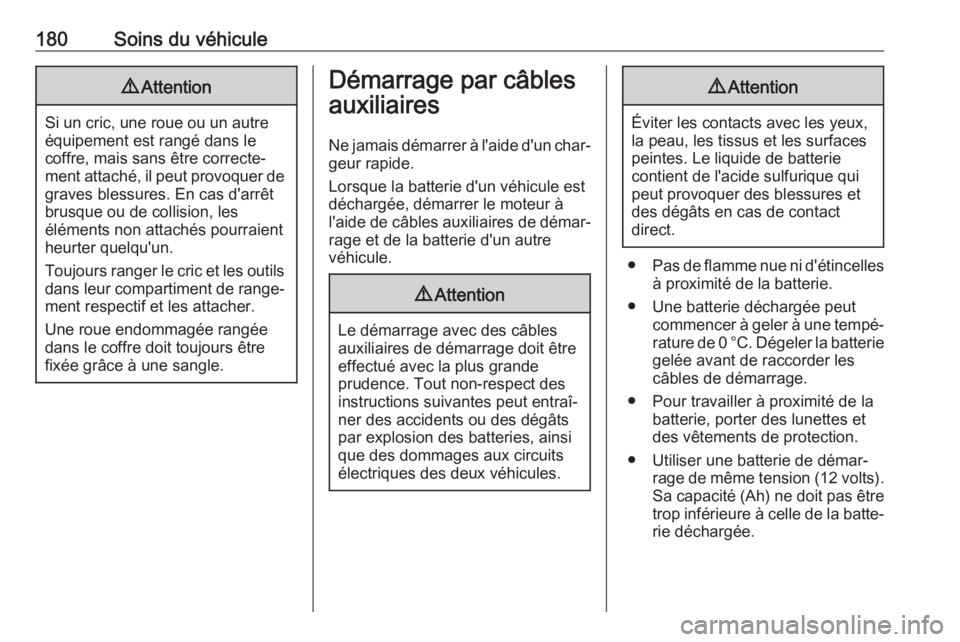

180Soins du véhicule9Attention
Si un cric, une roue ou un autre
équipement est rangé dans le
coffre, mais sans être correcte‐
ment attaché, il peut provoquer de graves blessures. En cas d'arrêtbrusque ou de collision, les
éléments non attachés pourraient
heurter quelqu'un.
Toujours ranger le cric et les outils
dans leur compartiment de range‐
ment respectif et les attacher.
Une roue endommagée rangée
dans le coffre doit toujours être
fixée grâce à une sangle.
Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.9 Attention
Le démarrage avec des câbles
auxiliaires de démarrage doit être
effectué avec la plus grande
prudence. Tout non-respect des instructions suivantes peut entraî‐
ner des accidents ou des dégâts
par explosion des batteries, ainsi
que des dommages aux circuits électriques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact
direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée avant de raccorder les câbles de démarrage.
● Pour travailler à proximité de la batterie, porter des lunettes et
des vêtements de protection.
● Utiliser une batterie de démar‐ rage de même tension (12 volts ).
Sa capacité (Ah) ne doit pas être trop inférieure à celle de la batte‐
rie déchargée.

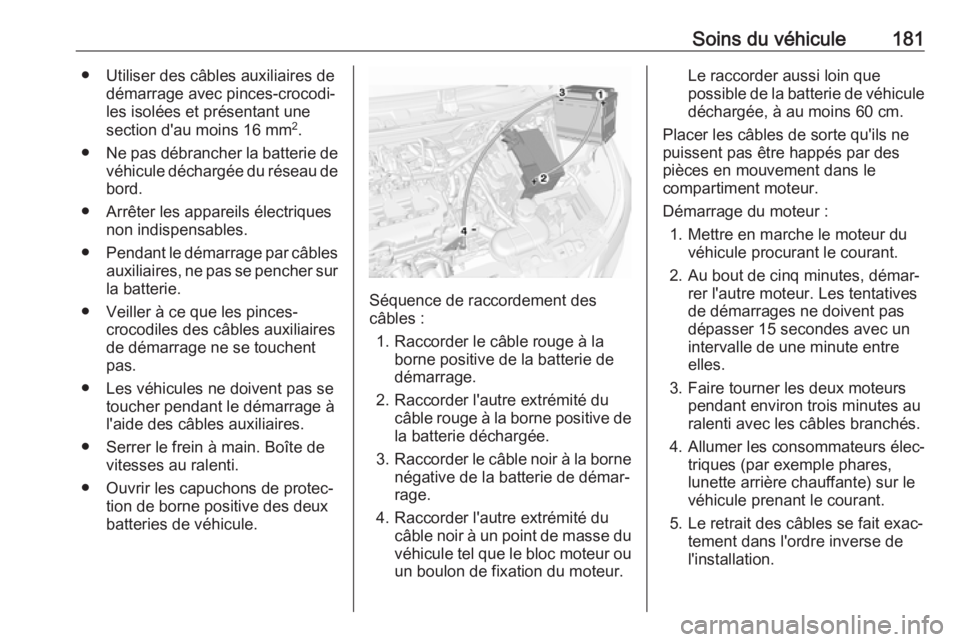

Soins du véhicule181● Utiliser des câbles auxiliaires dedémarrage avec pinces-crocodi‐
les isolées et présentant une
section d'au moins 16 mm 2
.
● Ne pas débrancher la batterie de
véhicule déchargée du réseau de bord.
● Arrêter les appareils électriques non indispensables.
● Pendant le démarrage par câbles
auxiliaires, ne pas se pencher sur
la batterie.
● Veiller à ce que les pinces- crocodiles des câbles auxiliaires
de démarrage ne se touchent
pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage àl'aide des câbles auxiliaires.
● Serrer le frein à main. Boîte de vitesses au ralenti.
● Ouvrir les capuchons de protec‐ tion de borne positive des deux
batteries de véhicule.
Séquence de raccordement des
câbles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage.
2. Raccorder l'autre extrémité du câble rouge à la borne positive dela batterie déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage.
4. Raccorder l'autre extrémité du câble noir à un point de masse du
véhicule tel que le bloc moteur ou un boulon de fixation du moteur.
Le raccorder aussi loin que
possible de la batterie de véhicule déchargée, à au moins 60 cm.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des
pièces en mouvement dans le
compartiment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de cinq minutes, démar‐ rer l'autre moteur. Les tentatives
de démarrages ne doivent pas
dépasser 15 secondes avec un
intervalle de une minute entre
elles.
3. Faire tourner les deux moteurs pendant environ trois minutes au
ralenti avec les câbles branchés.
4. Allumer les consommateurs élec‐ triques (par exemple phares,
lunette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.

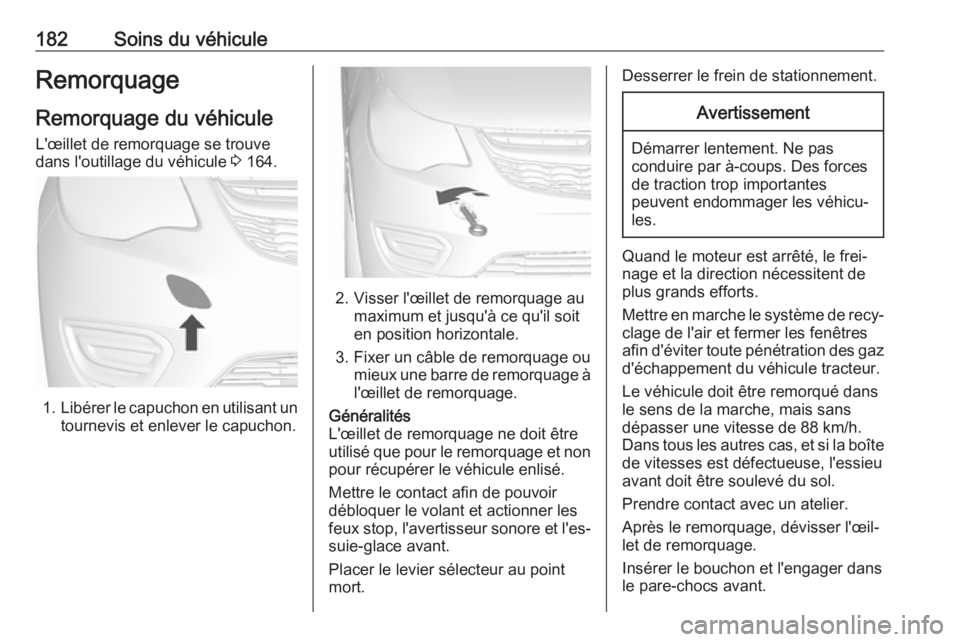

182Soins du véhiculeRemorquageRemorquage du véhiculeL'œillet de remorquage se trouve
dans l'outillage du véhicule 3 164.
1. Libérer le capuchon en utilisant un
tournevis et enlever le capuchon.
2. Visser l'œillet de remorquage au maximum et jusqu'à ce qu'il soit
en position horizontale.
3. Fixer un câble de remorquage ou mieux une barre de remorquage à
l'œillet de remorquage.
Généralités
L'œillet de remorquage ne doit être utilisé que pour le remorquage et non pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir
débloquer le volant et actionner les
feux stop, l'avertisseur sonore et l'es‐ suie-glace avant.
Placer le levier sélecteur au point mort.Desserrer le frein de stationnement.Avertissement
Démarrer lentement. Ne pasconduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de recy‐ clage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz
d'échappement du véhicule tracteur.
Le véhicule doit être remorqué dans
le sens de la marche, mais sans
dépasser une vitesse de 88 km/h.
Dans tous les autres cas, et si la boîte de vitesses est défectueuse, l'essieu
avant doit être soulevé du sol.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Insérer le bouchon et l'engager dans
le pare-chocs avant.

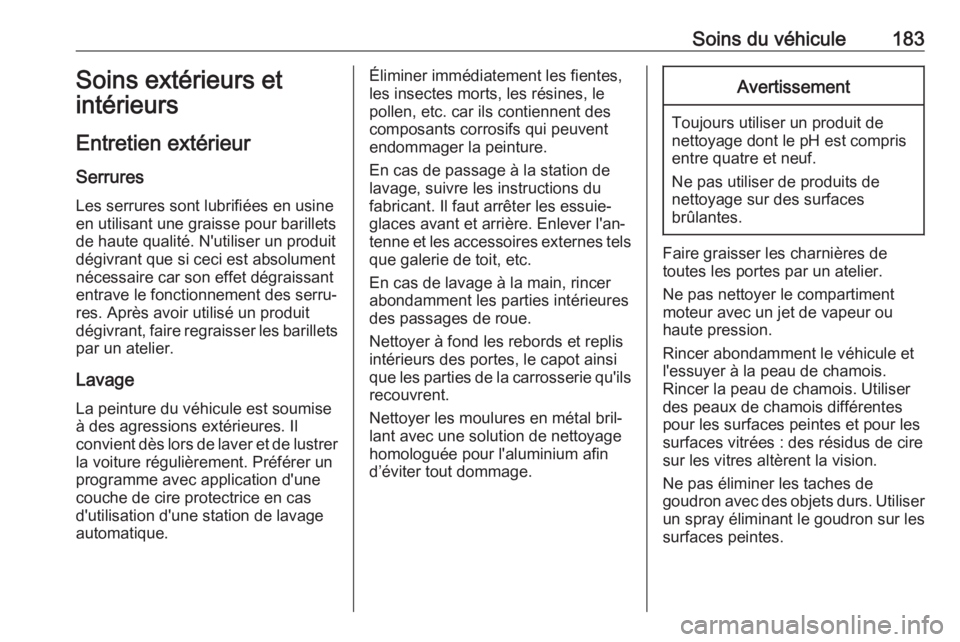

Soins du véhicule183Soins extérieurs et
intérieurs
Entretien extérieur
Serrures
Les serrures sont lubrifiées en usine
en utilisant une graisse pour barillets
de haute qualité. N'utiliser un produit
dégivrant que si ceci est absolument
nécessaire car son effet dégraissant
entrave le fonctionnement des serru‐
res. Après avoir utilisé un produit
dégivrant, faire regraisser les barillets par un atelier.
Lavage La peinture du véhicule est soumise
à des agressions extérieures. Il
convient dès lors de laver et de lustrer
la voiture régulièrement. Préférer un
programme avec application d'une
couche de cire protectrice en cas d'utilisation d'une station de lavageautomatique.Éliminer immédiatement les fientes,
les insectes morts, les résines, le
pollen, etc. car ils contiennent des
composants corrosifs qui peuvent
endommager la peinture.
En cas de passage à la station de
lavage, suivre les instructions du
fabricant. Il faut arrêter les essuie-
glaces avant et arrière. Enlever l'an‐
tenne et les accessoires externes tels
que galerie de toit, etc.
En cas de lavage à la main, rincer
abondamment les parties intérieures
des passages de roue.
Nettoyer à fond les rebords et replis
intérieurs des portes, le capot ainsi
que les parties de la carrosserie qu'ils recouvrent.
Nettoyer les moulures en métal bril‐
lant avec une solution de nettoyage
homologuée pour l'aluminium afin
d’éviter tout dommage.Avertissement
Toujours utiliser un produit de
nettoyage dont le pH est compris
entre quatre et neuf.
Ne pas utiliser de produits de
nettoyage sur des surfaces
brûlantes.
Faire graisser les charnières de
toutes les portes par un atelier.
Ne pas nettoyer le compartiment
moteur avec un jet de vapeur ou
haute pression.
Rincer abondamment le véhicule et
l'essuyer à la peau de chamois.
Rincer la peau de chamois. Utiliser
des peaux de chamois différentes
pour les surfaces peintes et pour les
surfaces vitrées : des résidus de cire
sur les vitres altèrent la vision.
Ne pas éliminer les taches de
goudron avec des objets durs. Utiliser
un spray éliminant le goudron sur les
surfaces peintes.

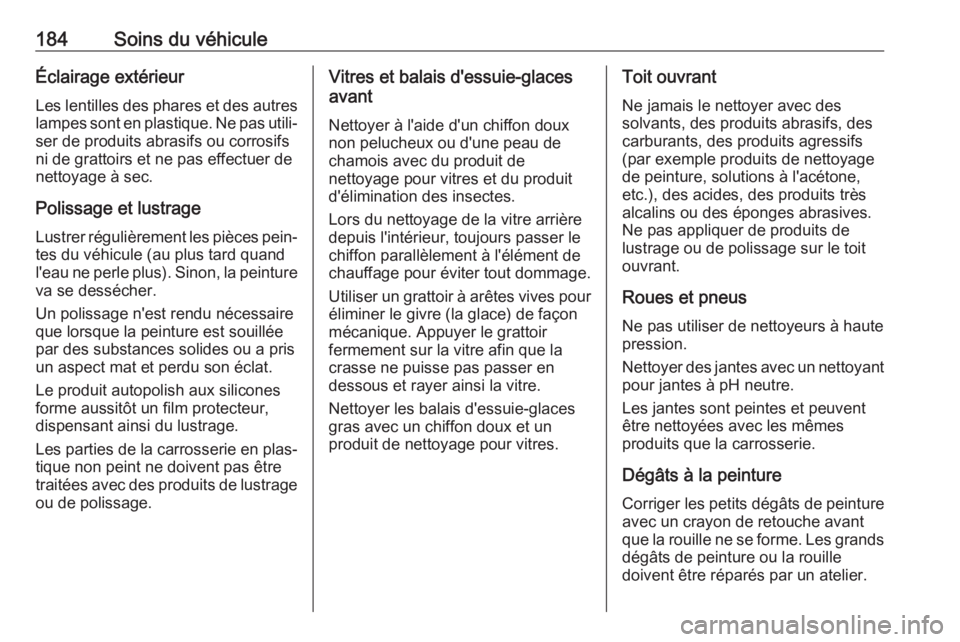

184Soins du véhiculeÉclairage extérieurLes lentilles des phares et des autreslampes sont en plastique. Ne pas utili‐
ser de produits abrasifs ou corrosifs
ni de grattoirs et ne pas effectuer de
nettoyage à sec.
Polissage et lustrage
Lustrer régulièrement les pièces pein‐ tes du véhicule (au plus tard quandl'eau ne perle plus). Sinon, la peinture
va se dessécher.
Un polissage n'est rendu nécessaire que lorsque la peinture est souillée
par des substances solides ou a pris
un aspect mat et perdu son éclat.
Le produit autopolish aux silicones
forme aussitôt un film protecteur,
dispensant ainsi du lustrage.
Les parties de la carrosserie en plas‐
tique non peint ne doivent pas être
traitées avec des produits de lustrage ou de polissage.Vitres et balais d'essuie-glaces
avant
Nettoyer à l'aide d'un chiffon doux
non pelucheux ou d'une peau de chamois avec du produit de
nettoyage pour vitres et du produit
d'élimination des insectes.
Lors du nettoyage de la vitre arrière
depuis l'intérieur, toujours passer le
chiffon parallèlement à l'élément de
chauffage pour éviter tout dommage.
Utiliser un grattoir à arêtes vives pour
éliminer le givre (la glace) de façon
mécanique. Appuyer le grattoir
fermement sur la vitre afin que la
crasse ne puisse pas passer en
dessous et rayer ainsi la vitre.
Nettoyer les balais d'essuie-glaces
gras avec un chiffon doux et un
produit de nettoyage pour vitres.Toit ouvrant
Ne jamais le nettoyer avec des
solvants, des produits abrasifs, des
carburants, des produits agressifs
(par exemple produits de nettoyage
de peinture, solutions à l'acétone,
etc.), des acides, des produits très alcalins ou des éponges abrasives.
Ne pas appliquer de produits de
lustrage ou de polissage sur le toit
ouvrant.
Roues et pneus Ne pas utiliser de nettoyeurs à haute
pression.
Nettoyer des jantes avec un nettoyant
pour jantes à pH neutre.
Les jantes sont peintes et peuvent
être nettoyées avec les mêmes
produits que la carrosserie.
Dégâts à la peinture Corriger les petits dégâts de peinture
avec un crayon de retouche avant
que la rouille ne se forme. Les grands
dégâts de peinture ou la rouille
doivent être réparés par un atelier.

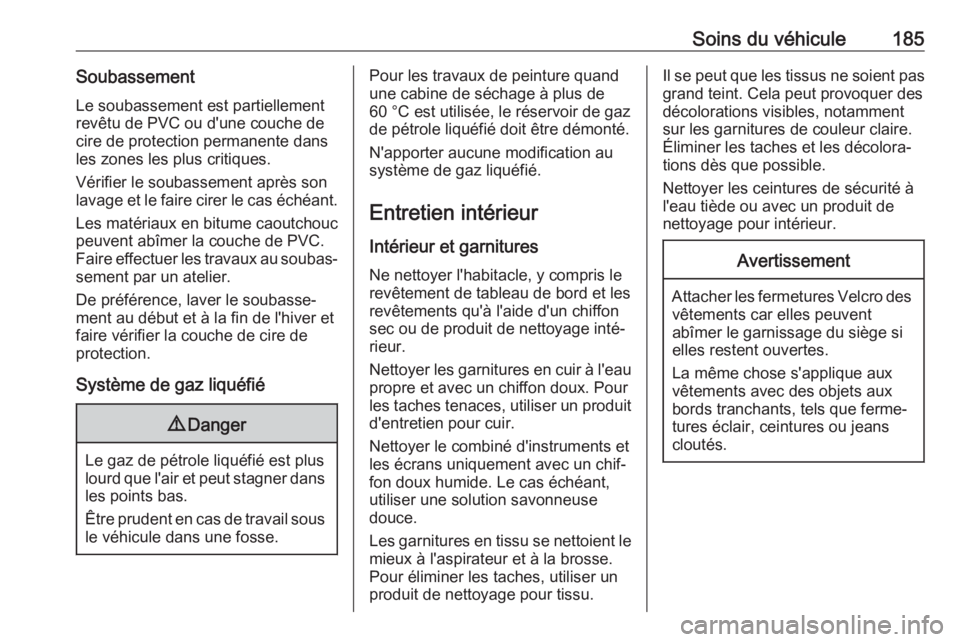

Soins du véhicule185SoubassementLe soubassement est partiellement
revêtu de PVC ou d'une couche de
cire de protection permanente dans
les zones les plus critiques.
Vérifier le soubassement après son lavage et le faire cirer le cas échéant.
Les matériaux en bitume caoutchouc
peuvent abîmer la couche de PVC.
Faire effectuer les travaux au soubas‐
sement par un atelier.
De préférence, laver le soubasse‐
ment au début et à la fin de l'hiver et
faire vérifier la couche de cire de
protection.
Système de gaz liquéfié9 Danger
Le gaz de pétrole liquéfié est plus
lourd que l'air et peut stagner dans les points bas.
Être prudent en cas de travail sous
le véhicule dans une fosse.
Pour les travaux de peinture quand
une cabine de séchage à plus de
60 °C est utilisée, le réservoir de gaz
de pétrole liquéfié doit être démonté.
N'apporter aucune modification au
système de gaz liquéfié.
Entretien intérieur
Intérieur et garnitures
Ne nettoyer l'habitacle, y compris le
revêtement de tableau de bord et les
revêtements qu'à l'aide d'un chiffon sec ou de produit de nettoyage inté‐
rieur.
Nettoyer les garnitures en cuir à l'eau propre et avec un chiffon doux. Pour
les taches tenaces, utiliser un produit d'entretien pour cuir.
Nettoyer le combiné d'instruments et
les écrans uniquement avec un chif‐
fon doux humide. Le cas échéant,
utiliser une solution savonneuse
douce.
Les garnitures en tissu se nettoient le
mieux à l'aspirateur et à la brosse.
Pour éliminer les taches, utiliser un
produit de nettoyage pour tissu.Il se peut que les tissus ne soient pas
grand teint. Cela peut provoquer des
décolorations visibles, notamment
sur les garnitures de couleur claire.
Éliminer les taches et les décolora‐
tions dès que possible.
Nettoyer les ceintures de sécurité à
l'eau tiède ou avec un produit de
nettoyage pour intérieur.Avertissement
Attacher les fermetures Velcro des vêtements car elles peuvent
abîmer le garnissage du siège si
elles restent ouvertes.
La même chose s'applique aux
vêtements avec des objets aux
bords tranchants, tels que ferme‐ tures éclair, ceintures ou jeans
cloutés.

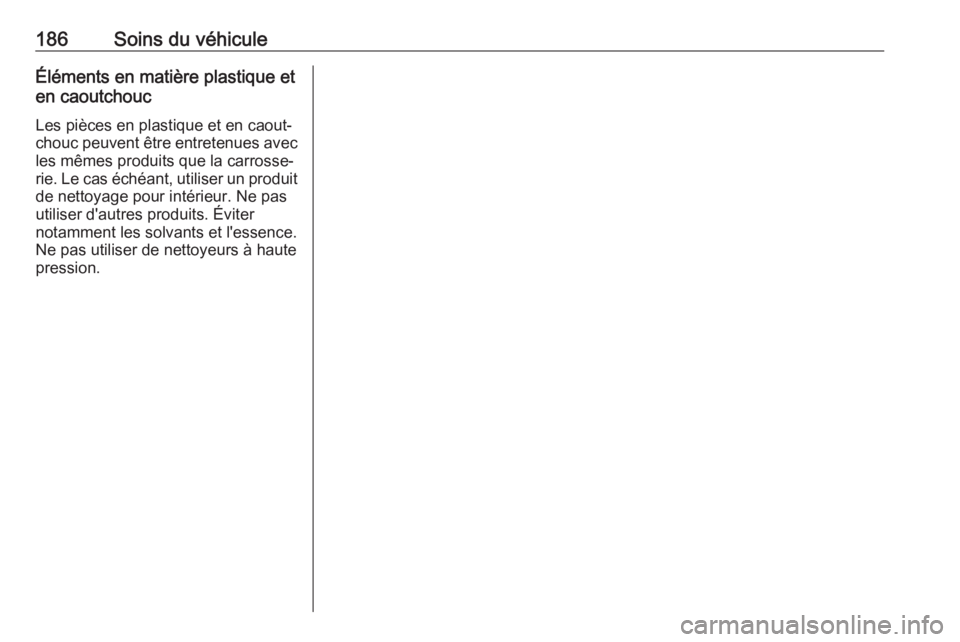

186Soins du véhiculeÉléments en matière plastique et
en caoutchouc
Les pièces en plastique et en caout‐
chouc peuvent être entretenues avec
les mêmes produits que la carrosse‐
rie. Le cas échéant, utiliser un produit de nettoyage pour intérieur. Ne pas
utiliser d'autres produits. Éviter
notamment les solvants et l'essence.
Ne pas utiliser de nettoyeurs à haute
pression.

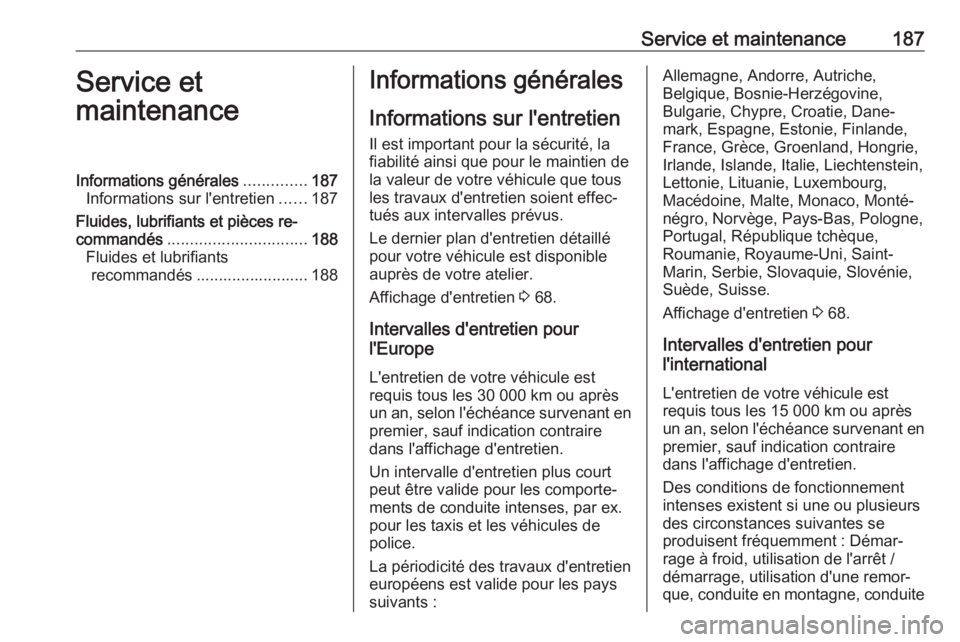

Service et maintenance187Service et
maintenanceInformations générales ..............187
Informations sur l'entretien ......187
Fluides, lubrifiants et pièces re‐
commandés ............................... 188
Fluides et lubrifiants recommandés ......................... 188Informations générales
Informations sur l'entretien
Il est important pour la sécurité, la
fiabilité ainsi que pour le maintien de
la valeur de votre véhicule que tous
les travaux d'entretien soient effec‐
tués aux intervalles prévus.
Le dernier plan d'entretien détaillé
pour votre véhicule est disponible
auprès de votre atelier.
Affichage d'entretien 3 68.
Intervalles d'entretien pour
l'Europe
L'entretien de votre véhicule est
requis tous les 30 000 km ou après
un an, selon l'échéance survenant en
premier, sauf indication contraire
dans l'affichage d'entretien.
Un intervalle d'entretien plus court
peut être valide pour les comporte‐
ments de conduite intenses, par ex.
pour les taxis et les véhicules de
police.
La périodicité des travaux d'entretien
européens est valide pour les pays
suivants :Allemagne, Andorre, Autriche,
Belgique, Bosnie-Herzégovine,
Bulgarie, Chypre, Croatie, Dane‐
mark, Espagne, Estonie, Finlande,
France, Grèce, Groenland, Hongrie,
Irlande, Islande, Italie, Liechtenstein,
Lettonie, Lituanie, Luxembourg,
Macédoine, Malte, Monaco, Monté‐
négro, Norvège, Pays-Bas, Pologne,
Portugal, République tchèque,
Roumanie, Royaume-Uni, Saint- Marin, Serbie, Slovaquie, Slovénie,
Suède, Suisse.
Affichage d'entretien 3 68.
Intervalles d'entretien pour
l'international
L'entretien de votre véhicule est
requis tous les 15 000 km ou après
un an, selon l'échéance survenant en
premier, sauf indication contraire
dans l'affichage d'entretien.
Des conditions de fonctionnement
intenses existent si une ou plusieurs
des circonstances suivantes se
produisent fréquemment : Démar‐
rage à froid, utilisation de l'arrêt /
démarrage, utilisation d'une remor‐ que, conduite en montagne, conduite

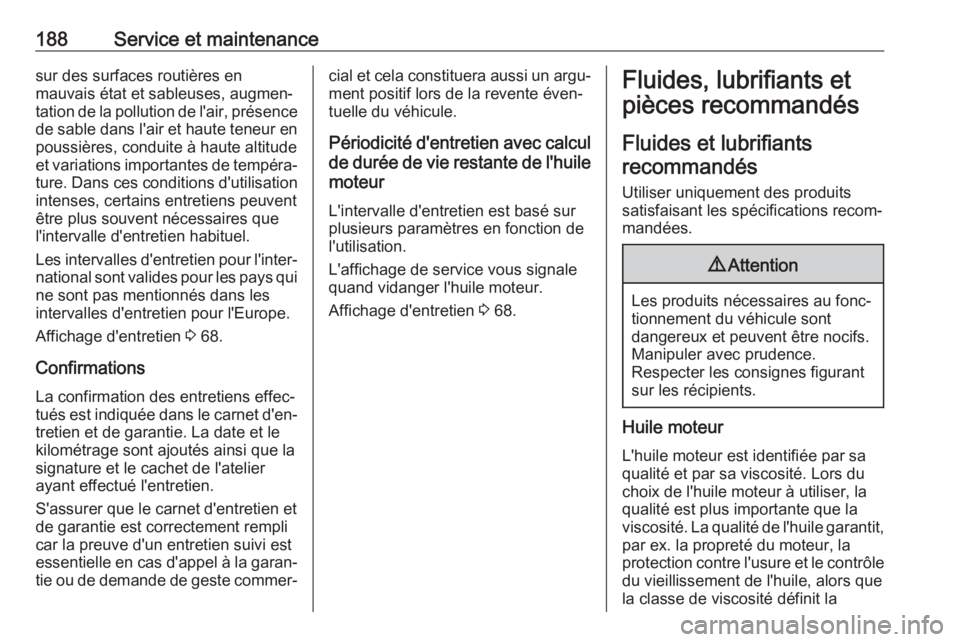

188Service et maintenancesur des surfaces routières en
mauvais état et sableuses, augmen‐
tation de la pollution de l'air, présence
de sable dans l'air et haute teneur en poussières, conduite à haute altitude
et variations importantes de tempéra‐ ture. Dans ces conditions d'utilisationintenses, certains entretiens peuvent
être plus souvent nécessaires que
l'intervalle d'entretien habituel.
Les intervalles d'entretien pour l'inter‐
national sont valides pour les pays qui ne sont pas mentionnés dans les
intervalles d'entretien pour l'Europe.
Affichage d'entretien 3 68.
Confirmations
La confirmation des entretiens effec‐
tués est indiquée dans le carnet d'en‐ tretien et de garantie. La date et le
kilométrage sont ajoutés ainsi que la
signature et le cachet de l'atelier ayant effectué l'entretien.
S'assurer que le carnet d'entretien et
de garantie est correctement rempli
car la preuve d'un entretien suivi est
essentielle en cas d'appel à la garan‐ tie ou de demande de geste commer‐cial et cela constituera aussi un argu‐ment positif lors de la revente éven‐
tuelle du véhicule.
Périodicité d'entretien avec calcul
de durée de vie restante de l'huile
moteur
L'intervalle d'entretien est basé sur
plusieurs paramètres en fonction de
l'utilisation.
L'affichage de service vous signale
quand vidanger l'huile moteur.
Affichage d'entretien 3 68.Fluides, lubrifiants et
pièces recommandés
Fluides et lubrifiants recommandés
Utiliser uniquement des produits
satisfaisant les spécifications recom‐
mandées.9 Attention
Les produits nécessaires au fonc‐
tionnement du véhicule sont
dangereux et peuvent être nocifs. Manipuler avec prudence.
Respecter les consignes figurant
sur les récipients.
Huile moteur
L'huile moteur est identifiée par sa
qualité et par sa viscosité. Lors du
choix de l'huile moteur à utiliser, la
qualité est plus importante que la
viscosité. La qualité de l'huile garantit,
par ex. la propreté du moteur, la
protection contre l'usure et le contrôle
du vieillissement de l'huile, alors que
la classe de viscosité définit la
