储物箱59
根据自行车调节后部载运系统
按下释放杆并取下车轮凹口。
推动限位带上的释放杆并取下限位带。
准备自行车以便装挂
注意
踏板曲柄的最大宽度为 38.3 毫米，最
大深度为 14.4 毫米。
将左踏板 （不带齿轮 ）旋转至垂直向下 。
左踏板曲柄上的踏板必须水平。
前方自行车前轮必须向左倾斜。
后方自行车前轮必须向右倾斜。
向后部载运系统上装挂自行车
使用踏板曲柄凹口上的旋转杆，将可调
踏板曲柄单元粗略调整至踏板曲柄的凸
起部位。
如果自行车为直踏板曲柄，将踏板曲柄
单元完全拧出（位置 5）。

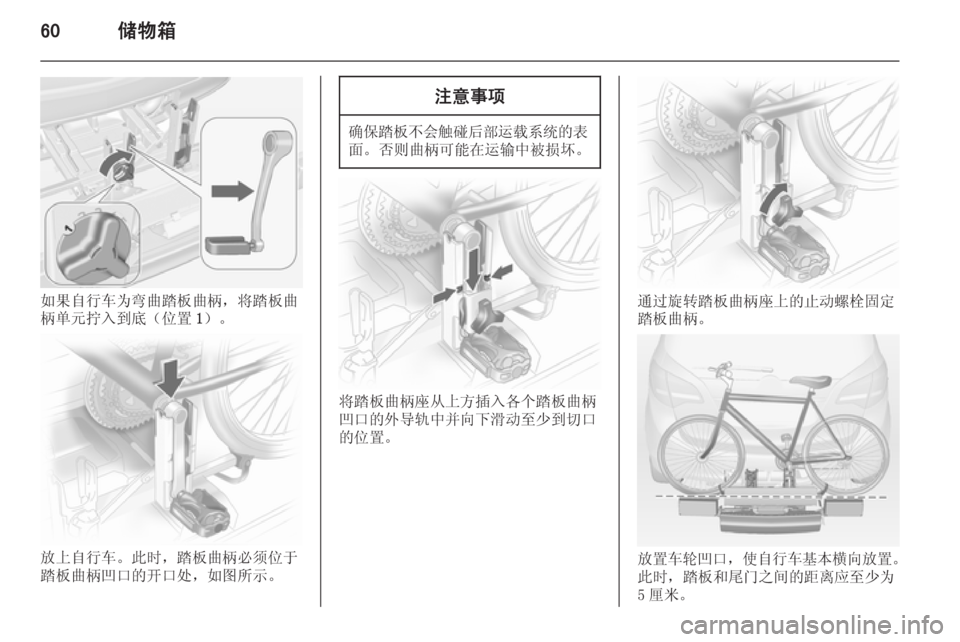

60储物箱
如果自行车为弯曲踏板曲柄，将踏板曲
柄单元拧入到底（位置 1）。
放上自行车。此时，踏板曲柄必须位于
踏板曲柄凹口的开口处，如图所示。
注意事项
确保踏板不会触碰后部运载系统的表
面。否则曲柄可能在运输中被损坏。
将踏板曲柄座从上方插入各个踏板曲柄
凹口的外导轨中并向下滑动至少到切口
的位置。
通过旋转踏板曲柄座上的止动螺栓固定
踏板曲柄。
放置车轮凹口 ，使自行车基本横向放置 。
此时，踏板和尾门之间的距离应至少为
5 厘米。

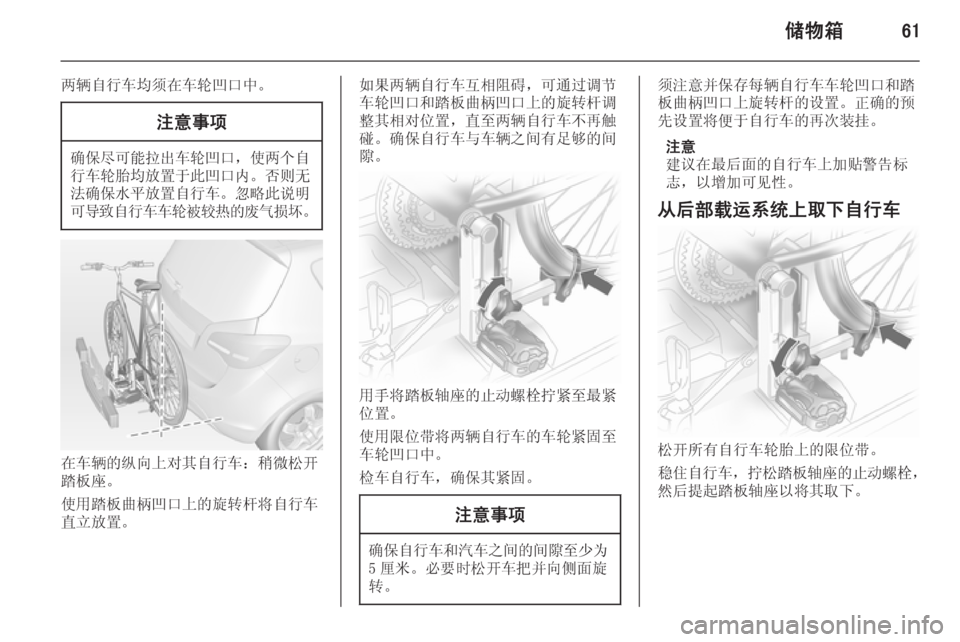

储物箱61
两辆自行车均须在车轮凹口中。注意事项
确保尽可能拉出车轮凹口，使两个自
行车轮胎均放置于此凹口内 。否则无
法确保水平放置自行车 。忽略此说明
可导致自行车车轮被较热的废气损坏 。
在车辆的纵向上对其自行车：稍微松开
踏板座。
使用踏板曲柄凹口上的旋转杆将自行车 直立放置。
如果两辆自行车互相阻碍，可通过调节车轮凹口和踏板曲柄凹口上的旋转杆调整其相对位置，直至两辆自行车不再触
碰。确保自行车与车辆之间有足够的间
隙。
用手将踏板轴座的止动螺栓拧紧至最紧
位置。
使用限位带将两辆自行车的车轮紧固至
车轮凹口中。
检车自行车，确保其紧固。
注意事项
确保自行车和汽车之间的间隙至少为
5 厘米。必要时松开车把并向侧面旋
转。
须注意并保存每辆自行车车轮凹口和踏
板曲柄凹口上旋转杆的设置。正确的预
先设置将便于自行车的再次装挂。
注意
建议在最后面的自行车上加贴警告标
志，以增加可见性。
从后部载运系统上取下自行车
松开所有自行车轮胎上的限位带。
稳住自行车 ，拧松踏板轴座的止动螺栓 ，
然后提起踏板轴座以将其取下。

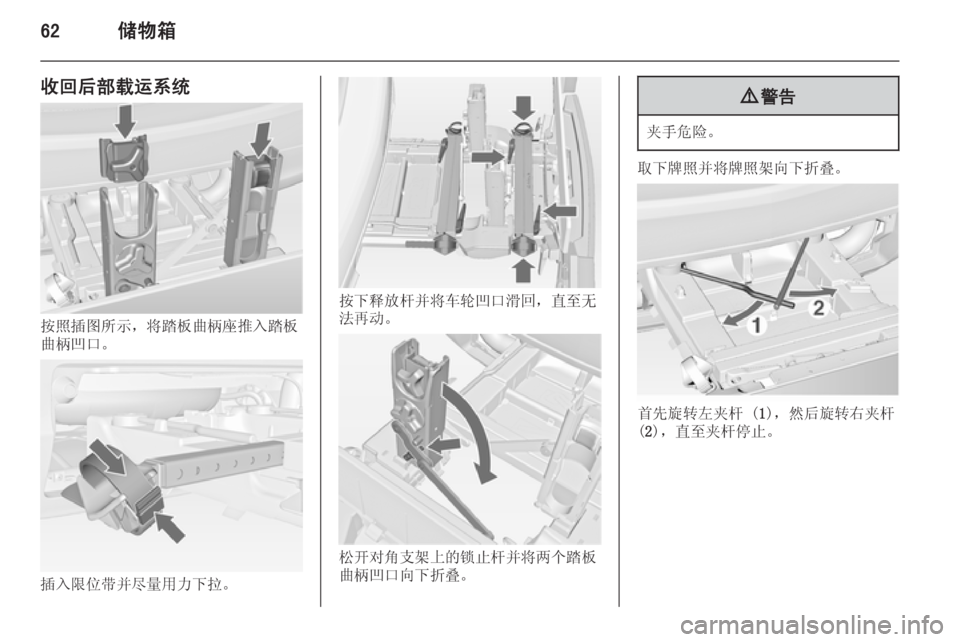

62储物箱
收回后部载运系统
按照插图所示，将踏板曲柄座推入踏板
曲柄凹口。
插入限位带并尽量用力下拉。
按下释放杆并将车轮凹口滑回，直至无
法再动。
松开对角支架上的锁止杆并将两个踏板
曲柄凹口向下折叠。
9 警告
夹手危险。
取下牌照并将牌照架向下折叠。
首先旋转左夹杆 (
1)，然后旋转右夹杆
( 2)，直至夹杆停止。

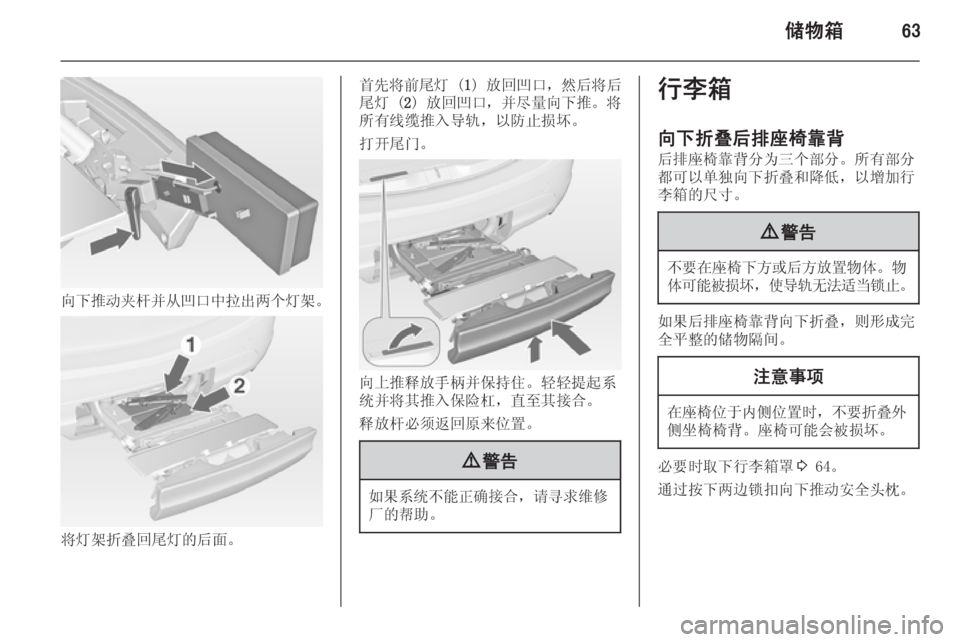

储物箱63
向下推动夹杆并从凹口中拉出两个灯架。
将灯架折叠回尾灯的后面。
首先将前尾灯 (1) 放回凹口，然后将后
尾灯 ( 2) 放回凹口， 并尽量向下推 。将
所有线缆推入导轨，以防止损坏。
打开尾门。
向上推释放手柄并保持住。轻轻提起系
统并将其推入保险杠，直至其接合。
释放杆必须返回原来位置。
9 警告
如果系统不能正确接合 ，请寻求维修
厂的帮助。
行李箱
向下折叠后排座椅靠背 后排座椅靠背分为三个部分。所有部分
都可以单独向下折叠和降低，以增加行
李箱的尺寸。9 警告
不要在座椅下方或后方放置物体 。物
体可能被损坏 ，使导轨无法适当锁止 。
如果后排座椅靠背向下折叠，则形成完
全平整的储物隔间。
注意事项
在座椅位于内侧位置时 ，不要折叠外
侧坐椅椅背。座椅可能会被损坏。
必要时取下行李箱罩 3 64。
通过按下两边锁扣向下推动安全头枕。

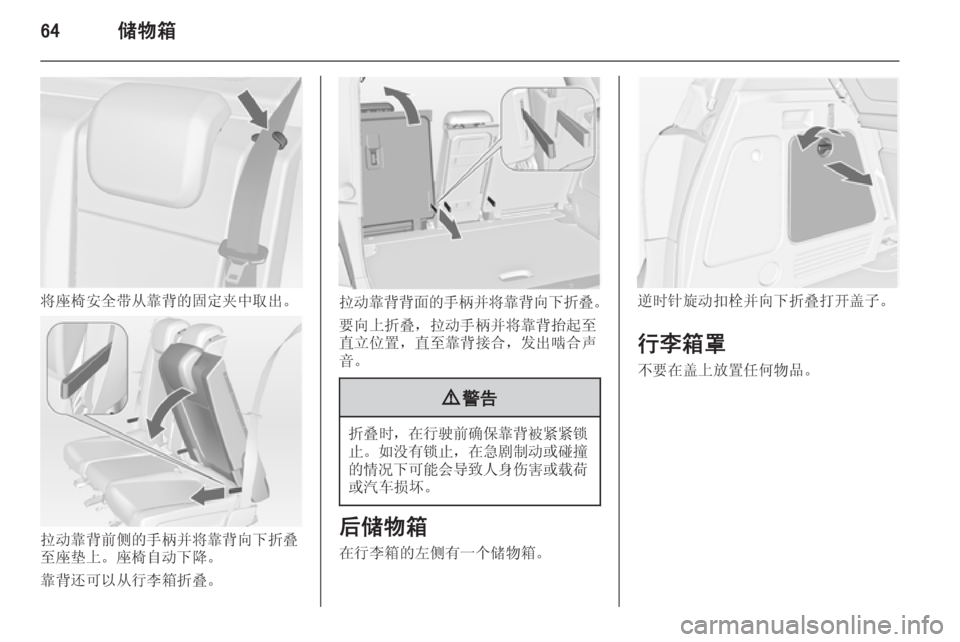

64储物箱
将座椅安全带从靠背的固定夹中取出。
拉动靠背前侧的手柄并将靠背向下折叠
至座垫上。座椅自动下降。
靠背还可以从行李箱折叠。
拉动靠背背面的手柄并将靠背向下折叠 。
要向上折叠，拉动手柄并将靠背抬起至 直立位置，直至靠背接合，发出啮合声 音。
9 警告
折叠时， 在行驶前确保靠背被紧紧锁
止。 如没有锁止 ，在急剧制动或碰撞
的情况下可能会导致人身伤害或载荷 或汽车损坏。
后储物箱
在行李箱的左侧有一个储物箱。
逆时针旋动扣栓并向下折叠打开盖子。
行李箱罩
不要在盖上放置任何物品。

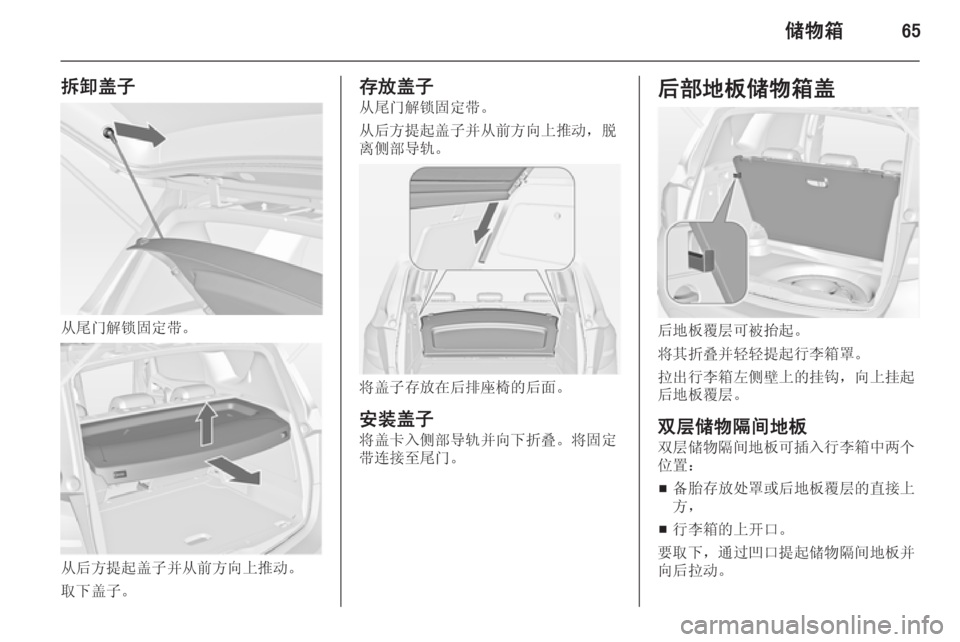

储物箱65
拆卸盖子
从尾门解锁固定带。
从后方提起盖子并从前方向上推动。
取下盖子。
存放盖子 从尾门解锁固定带。
从后方提起盖子并从前方向上推动，脱 离侧部导轨。
将盖子存放在后排座椅的后面。
安装盖子
将盖卡入侧部导轨并向下折叠。将固定
带连接至尾门。
后部地板储物箱盖
后地板覆层可被抬起。
将其折叠并轻轻提起行李箱罩。
拉出行李箱左侧壁上的挂钩，向上挂起
后地板覆层。
双层储物隔间地板
双层储物隔间地板可插入行李箱中两个
位置：
■ 备胎存放处罩或后地板覆层的直接上
方，
■ 行李箱的上开口。
要取下，通过凹口提起储物隔间地板并 向后拉动。

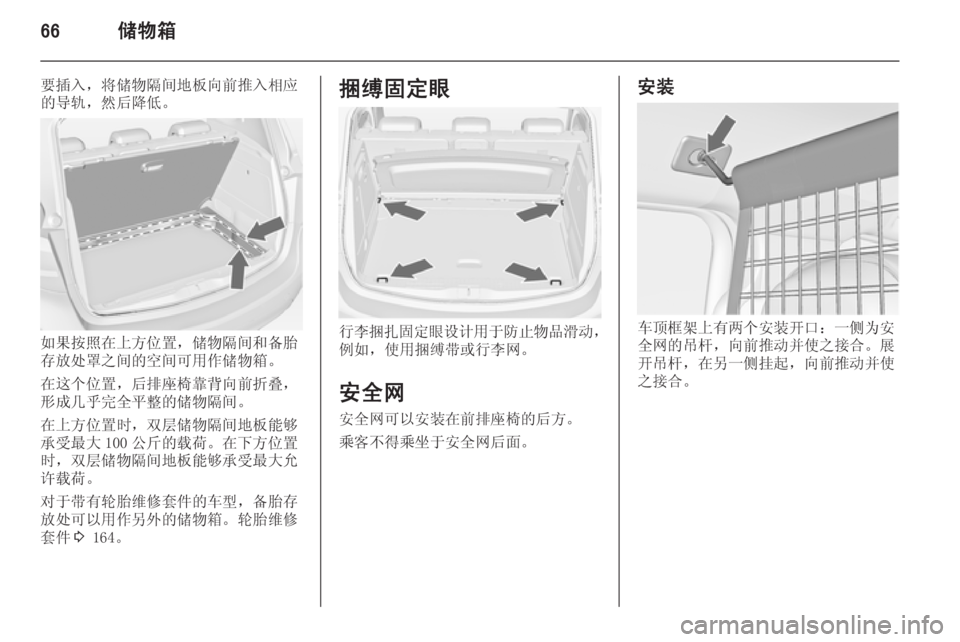

66储物箱
要插入，将储物隔间地板向前推入相应
的导轨，然后降低。
如果按照在上方位置，储物隔间和备胎
存放处罩之间的空间可用作储物箱。
在这个位置，后排座椅靠背向前折叠，
形成几乎完全平整的储物隔间。
在上方位置时，双层储物隔间地板能够
承受最大 100 公斤的载荷。在下方位置
时，双层储物隔间地板能够承受最大允
许载荷。
对于带有轮胎维修套件的车型，备胎存
放处可以用作另外的储物箱。轮胎维修
套件 3 164。
捆缚固定眼
行李捆扎固定眼设计用于防止物品滑动 ，
例如，使用捆缚带或行李网。
安全网
安全网可以安装在前排座椅的后方。
乘客不得乘坐于安全网后面。
安装
车顶框架上有两个安装开口：一侧为安
全网的吊杆，向前推动并使之接合。展
开吊杆，在另一侧挂起，向前推动并使
之接合。

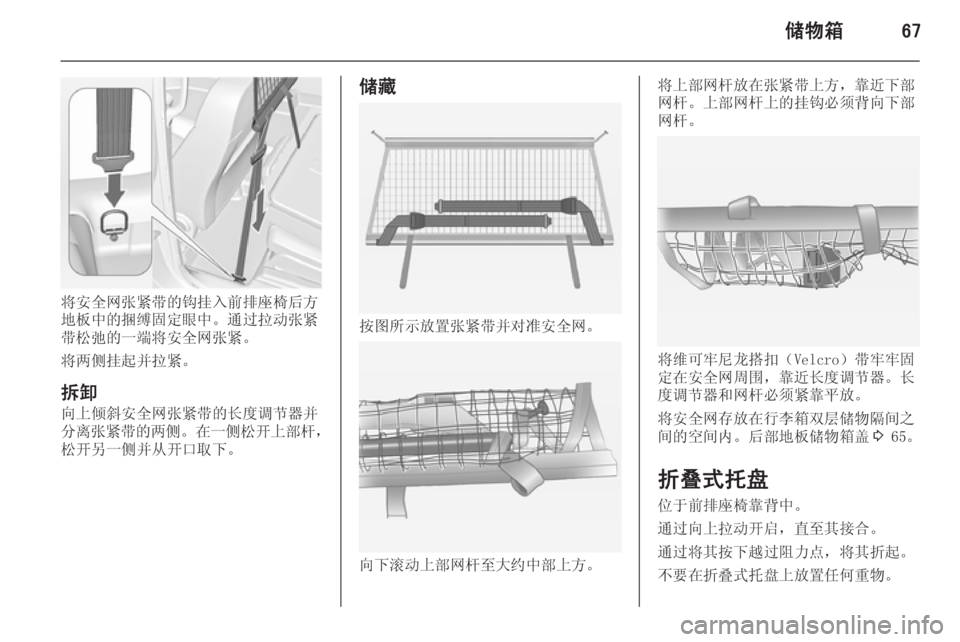

储物箱67
将安全网张紧带的钩挂入前排座椅后方
地板中的捆缚固定眼中。通过拉动张紧
带松弛的一端将安全网张紧。
将两侧挂起并拉紧。
拆卸 向上倾斜安全网张紧带的长度调节器并分离张紧带的两侧 。在一侧松开上部杆 ，
松开另一侧并从开口取下。
储藏
按图所示放置张紧带并对准安全网。
向下滚动上部网杆至大约中部上方。
将上部网杆放在张紧带上方，靠近下部
网杆。上部网杆上的挂钩必须背向下部
网杆。
将维可牢尼龙搭扣（Velcro）带牢牢固
定在安全网周围，靠近长度调节器。长
度调节器和网杆必须紧靠平放。
将安全网存放在行李箱双层储物隔间之
间的空间内。后部地板储物箱盖 3 65。
折叠式托盘
位于前排座椅靠背中。
通过向上拉动开启，直至其接合。
通过将其按下越过阻力点，将其折起。
不要在折叠式托盘上放置任何重物。

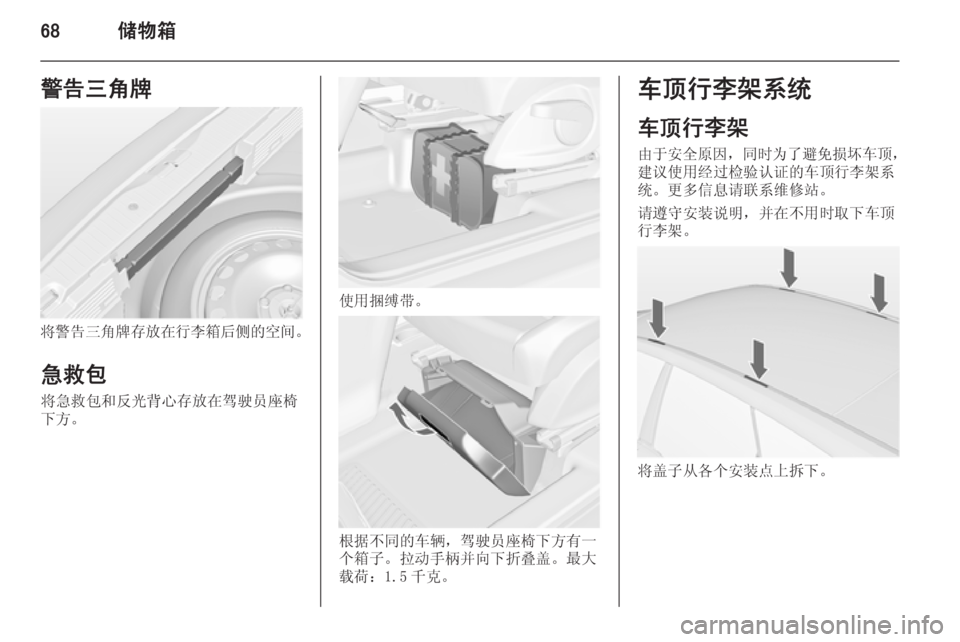

68储物箱警告三角牌
将警告三角牌存放在行李箱后侧的空间。
急救包
将急救包和反光背心存放在驾驶员座椅 下方。
使用捆缚带。
根据不同的车辆，驾驶员座椅下方有一
个箱子。拉动手柄并向下折叠盖。最大
载荷：1.5 千克。
车顶行李架系统
车顶行李架
由于安全原因 ，同时为了避免损坏车顶 ，
建议使用经过检验认证的车顶行李架系
统。更多信息请联系维修站。
请遵守安装说明，并在不用时取下车顶
行李架。
将盖子从各个安装点上拆下。
