OPEL MERIVA 2014.5 Gebruikershandleiding (in Dutch)

Instrumenten en bedieningsorganen89
Tijds- en datuminstellingenCD 300/CD 400/CD400plus
Druk op de toets CONFIG. Nu ver‐
schijnt het menu Instellingen.
Kies Tijd en datum .
Te selecteren instellingsopties:
■ Tijd instellen : Wijzigt de op het dis‐
play weergegeven tijd.
■ Datum instellen : Wijzigt de op het
display weergegeven datum.
■ Tijdopmaak instellen : Wijzigt de
urenindicatie tussen 12 uur en 24
uur .
■Datumopmaak instellen : Wijzigt de
datumindicatie tussen MM/DD/
JJJJ en DD.MM.JJJJ .
■ Tijd weergeven : Schakelt de tijds‐
indicatie op het display in/uit.
■ RDS-synchronisatie : Het RDS-
signaal van de meeste VHF-
zenders stelt automatisch de tijd in.
De RDS-tijdsynchronisatie kan en‐
kele minuten in beslag nemen.
Sommige zenders zenden geen
correct tijdsignaal uit. Het is dan
raadzaam de automatische tijdsyn‐ chronisatie uit te schakelen.
Persoonlijke instellingen 3 113.
Tijds- en datuminstellingen
CD 600/Navi 650/Navi 950
Druk op de Config-knop en selecteer
dan het menu-onderdeel Tijd en
datum om het respectieve submenu
weer te geven.
Let op
Als Kloksynchr. RDS-signaal geac‐
tiveerd is, worden tijd en datum au‐
tomatisch door het systeem inge‐
steld.
Zie de infotainment-handleiding
voor nadere informatie.
Tijd instellen
Selecteer het menu-onderdeel Tijd
instellen om de tijdsinstellingen aan
te passen. Draai aan de multifunctio‐
nele knop om de eerste instelling aan
te passen.

90Instrumenten en bedieningsorganen
Druk op de multifunctionele knop om
de invoer te bevestigen. De ge‐
kleurde achtergrond gaat naar de vol‐ gende instelling.
Alle instellingen aanpassen.
Datum instellen
Selecteer het menu-onderdeel
Datum instellen om de tijdsinstellin‐
gen aan te passen. Draai aan de mul‐ tifunctionele knop om de eerste in‐
stelling aan te passen.
Druk op de multifunctionele knop om
de invoer te bevestigen. De ge‐
kleurde achtergrond gaat naar de vol‐
gende instelling.
Alle instellingen aanpassen.
Tijdweergave
Selecteer Tijdnotatie instellen om de
gewenste tijdweergave te kiezen. Ac‐ tiveer 12 uur of 24 uur .
Persoonlijke instellingen 3 113.Elektrische aansluitingen
Er zit een 12 volt-aansluiting in de
voorste console.
Er zit nog een 12 volt-aansluiting in de
achterste console.
Het maximaal opgenomen vermogen mag niet meer bedragen dan
120 watt.
Wanneer de ontsteking is uitgescha‐
keld, zijn de stekkerdozen gedeacti‐
veerd. De stekkerdozen worden ook
gedeactiveerd wanneer de accu‐ spanning te laag is.
Aangesloten elektrische accessoires moeten wat betreft de elektromagne‐
tische compatibiliteit voldoen aan de
DIN-norm VDE 40 839.
Geen accessoires aansluiten die
stroom leveren, zoals bijv. laadtoe‐
stellen of accu's.
Aansluiting niet beschadigen door het
gebruik van ongeschikte stekkers.
Stop/Start-systeem 3 140.

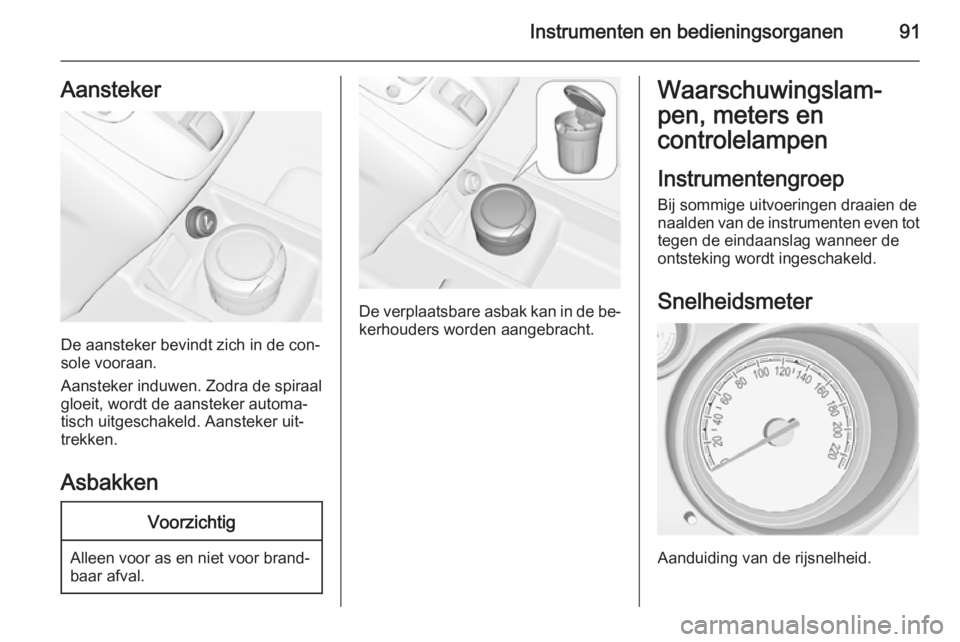

Instrumenten en bedieningsorganen91Aansteker
De aansteker bevindt zich in de con‐
sole vooraan.
Aansteker induwen. Zodra de spiraal
gloeit, wordt de aansteker automa‐
tisch uitgeschakeld. Aansteker uit‐
trekken.
Asbakken
Voorzichtig
Alleen voor as en niet voor brand‐ baar afval.
De verplaatsbare asbak kan in de be‐
kerhouders worden aangebracht.
Waarschuwingslam‐
pen, meters en
controlelampen
Instrumentengroep
Bij sommige uitvoeringen draaien de
naalden van de instrumenten even tot tegen de eindaanslag wanneer deontsteking wordt ingeschakeld.
Snelheidsmeter
Aanduiding van de rijsnelheid.

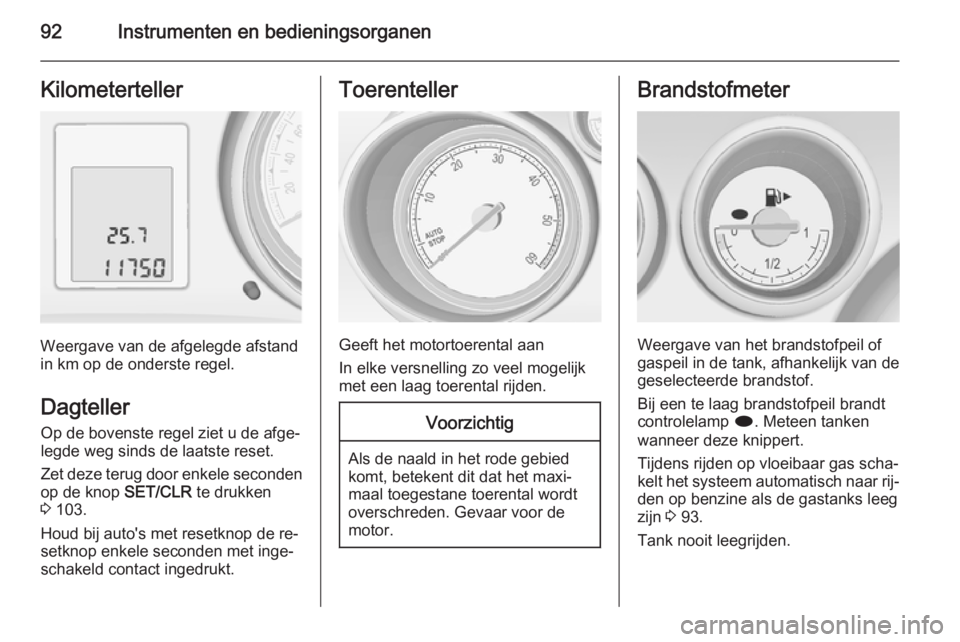

92Instrumenten en bedieningsorganenKilometerteller
Weergave van de afgelegde afstand
in km op de onderste regel.
Dagteller
Op de bovenste regel ziet u de afge‐
legde weg sinds de laatste reset.
Zet deze terug door enkele seconden op de knop SET/CLR te drukken
3 103.
Houd bij auto's met resetknop de re‐
setknop enkele seconden met inge‐ schakeld contact ingedrukt.
Toerenteller
Geeft het motortoerental aan
In elke versnelling zo veel mogelijk met een laag toerental rijden.
Voorzichtig
Als de naald in het rode gebied
komt, betekent dit dat het maxi‐
maal toegestane toerental wordt
overschreden. Gevaar voor de
motor.
Brandstofmeter
Weergave van het brandstofpeil of
gaspeil in de tank, afhankelijk van de geselecteerde brandstof.
Bij een te laag brandstofpeil brandt
controlelamp i. Meteen tanken
wanneer deze knippert.
Tijdens rijden op vloeibaar gas scha‐
kelt het systeem automatisch naar rij‐
den op benzine als de gastanks leeg
zijn 3 93.
Tank nooit leegrijden.

Instrumenten en bedieningsorganen93
Door brandstofresten in de tank kan
de hoeveelheid brandstof die kan
worden bijgetankt kleiner zijn dan de
gespecificeerde tankinhoud.

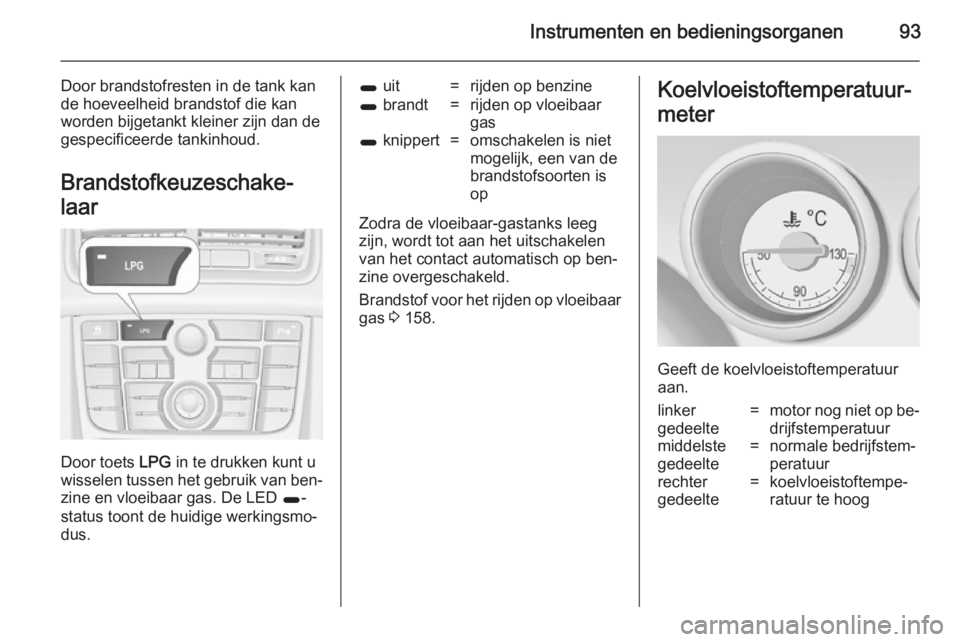

Brandstofkeuzeschake‐
laar
Door toets LPG in te drukken kunt u
wisselen tussen het gebruik van ben‐
zine en vloeibaar gas. De LED 1-
status toont de huidige werkingsmo‐
dus.
1 uit=rijden op benzine1 brandt=rijden op vloeibaar
gas1 knippert=omschakelen is niet
mogelijk, een van de
brandstofsoorten is
op
Zodra de vloeibaar-gastanks leeg
zijn, wordt tot aan het uitschakelen
van het contact automatisch op ben‐
zine overgeschakeld.
Brandstof voor het rijden op vloeibaar
gas 3 158.
Koelvloeistoftemperatuur‐
meter
Geeft de koelvloeistoftemperatuur
aan.
linker
gedeelte=motor nog niet op be‐
drijfstemperatuurmiddelste
gedeelte=normale bedrijfstem‐
peratuurrechter
gedeelte=koelvloeistoftempe‐
ratuur te hoog

94Instrumenten en bedieningsorganenVoorzichtig
Stop en zet de motor af wanneer
de koelvloeistoftemperatuur te
hoog is. Kans op motorschade.
Controleer het koelvloeistofpeil
meteen.

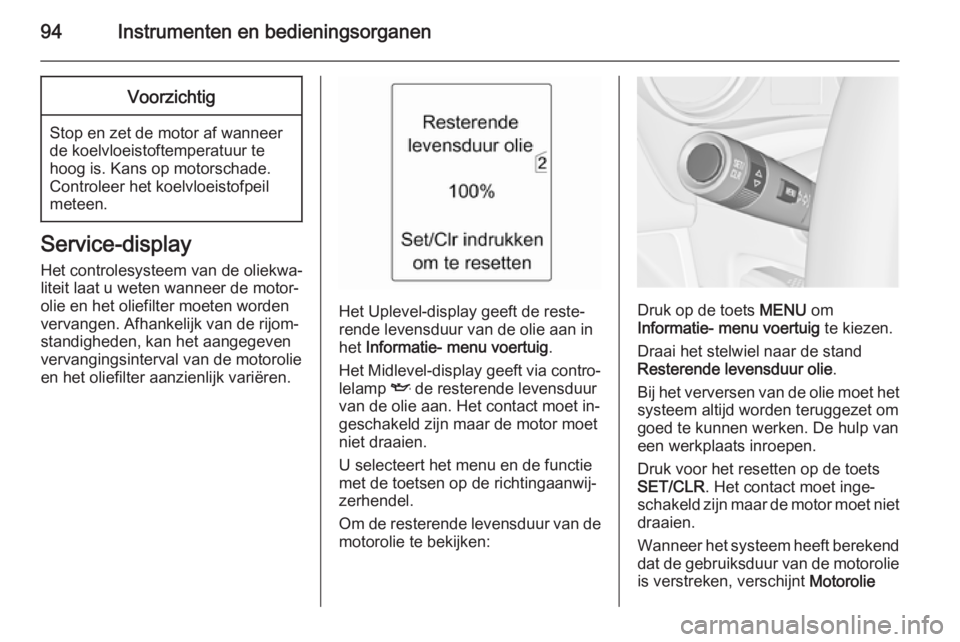

Service-display
Het controlesysteem van de oliekwa‐
liteit laat u weten wanneer de motor‐
olie en het oliefilter moeten worden
vervangen. Afhankelijk van de rijom‐
standigheden, kan het aangegeven vervangingsinterval van de motorolie
en het oliefilter aanzienlijk variëren.
Het Uplevel-display geeft de reste‐
rende levensduur van de olie aan in
het Informatie- menu voertuig .
Het Midlevel-display geeft via contro‐
lelamp I de resterende levensduur
van de olie aan. Het contact moet in‐
geschakeld zijn maar de motor moet
niet draaien.
U selecteert het menu en de functie
met de toetsen op de richtingaanwij‐
zerhendel.
Om de resterende levensduur van de motorolie te bekijken:Druk op de toets MENU om
Informatie- menu voertuig te kiezen.
Draai het stelwiel naar de stand
Resterende levensduur olie .
Bij het verversen van de olie moet het
systeem altijd worden teruggezet om
goed te kunnen werken. De hulp van
een werkplaats inroepen.
Druk voor het resetten op de toets
SET/CLR . Het contact moet inge‐
schakeld zijn maar de motor moet niet draaien.
Wanneer het systeem heeft berekend
dat de gebruiksduur van de motorolie
is verstreken, verschijnt Motorolie

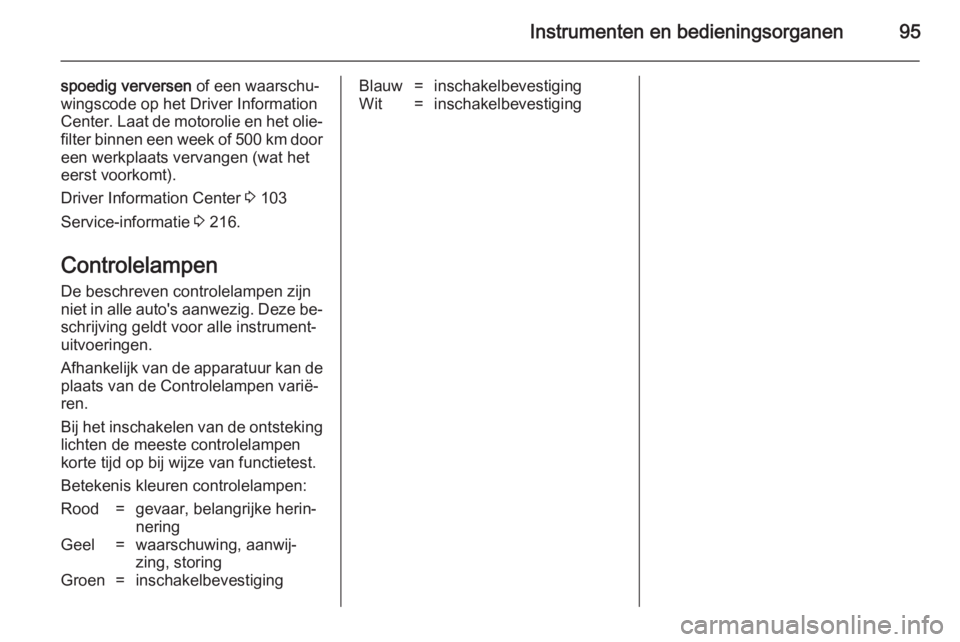

Instrumenten en bedieningsorganen95
spoedig verversen of een waarschu‐
wingscode op het Driver Information
Center. Laat de motorolie en het olie‐ filter binnen een week of 500 km door een werkplaats vervangen (wat het
eerst voorkomt).
Driver Information Center 3 103
Service-informatie 3 216.
Controlelampen
De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze be‐
schrijving geldt voor alle instrument‐
uitvoeringen.
Afhankelijk van de apparatuur kan de plaats van de Controlelampen varië‐
ren.
Bij het inschakelen van de ontsteking
lichten de meeste controlelampen korte tijd op bij wijze van functietest.
Betekenis kleuren controlelampen:Rood=gevaar, belangrijke herin‐
neringGeel=waarschuwing, aanwij‐
zing, storingGroen=inschakelbevestigingBlauw=inschakelbevestigingWit=inschakelbevestiging

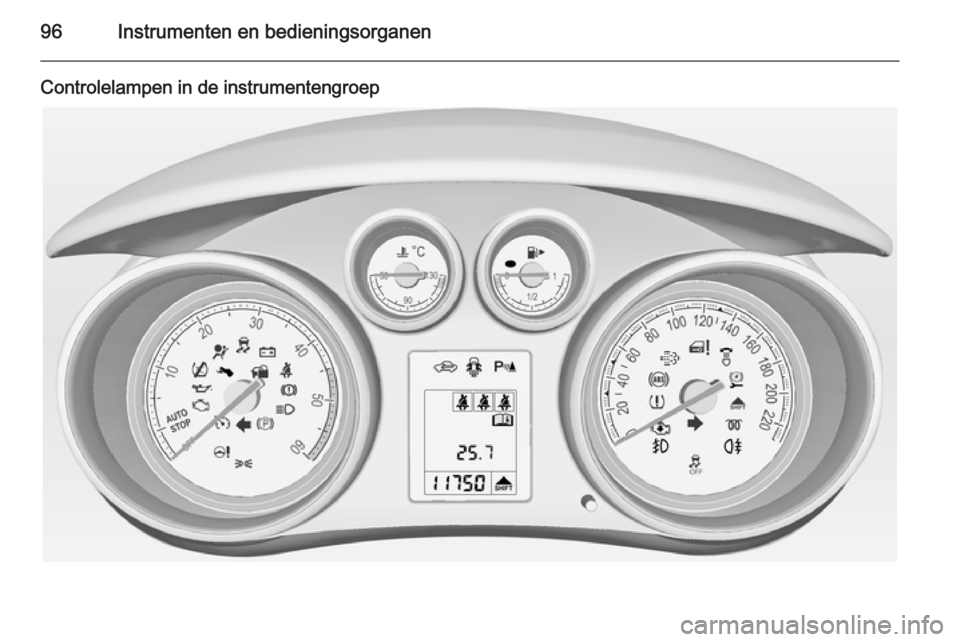

96Instrumenten en bedieningsorganen
Controlelampen in de instrumentengroep

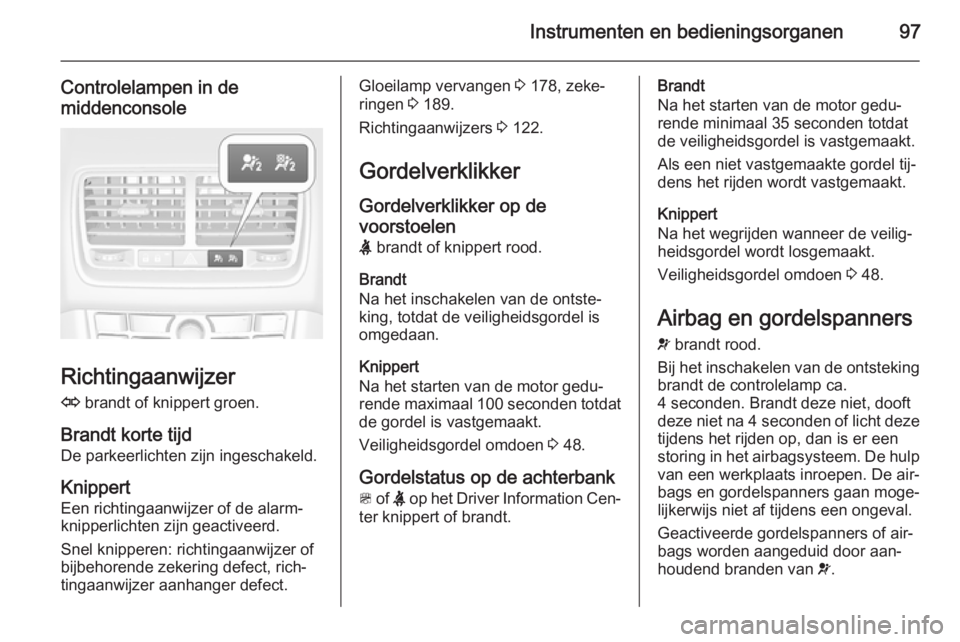

Instrumenten en bedieningsorganen97
Controlelampen in de
middenconsole
Richtingaanwijzer
O brandt of knippert groen.
Brandt korte tijd De parkeerlichten zijn ingeschakeld.
Knippert Een richtingaanwijzer of de alarm‐
knipperlichten zijn geactiveerd.
Snel knipperen: richtingaanwijzer of
bijbehorende zekering defect, rich‐
tingaanwijzer aanhanger defect.
Gloeilamp vervangen 3 178, zeke‐
ringen 3 189.
Richtingaanwijzers 3 122.
Gordelverklikker
Gordelverklikker op de voorstoelen X brandt of knippert rood.
Brandt
Na het inschakelen van de ontste‐
king, totdat de veiligheidsgordel is
omgedaan.
Knippert
Na het starten van de motor gedu‐ rende maximaal 100 seconden totdat
de gordel is vastgemaakt.
Veiligheidsgordel omdoen 3 48.
Gordelstatus op de achterbank
> of X op het Driver Information Cen‐
ter knippert of brandt.Brandt
Na het starten van de motor gedu‐
rende minimaal 35 seconden totdat
de veiligheidsgordel is vastgemaakt.
Als een niet vastgemaakte gordel tij‐
dens het rijden wordt vastgemaakt.
Knippert
Na het wegrijden wanneer de veilig‐
heidsgordel wordt losgemaakt.
Veiligheidsgordel omdoen 3 48.
Airbag en gordelspanners
v brandt rood.
Bij het inschakelen van de ontsteking
brandt de controlelamp ca.
4 seconden. Brandt deze niet, dooft
deze niet na 4 seconden of licht deze
tijdens het rijden op, dan is er een storing in het airbagsysteem. De hulp
van een werkplaats inroepen. De air‐
bags en gordelspanners gaan moge‐
lijkerwijs niet af tijdens een ongeval.
Geactiveerde gordelspanners of air‐ bags worden aangeduid door aan‐
houdend branden van v.

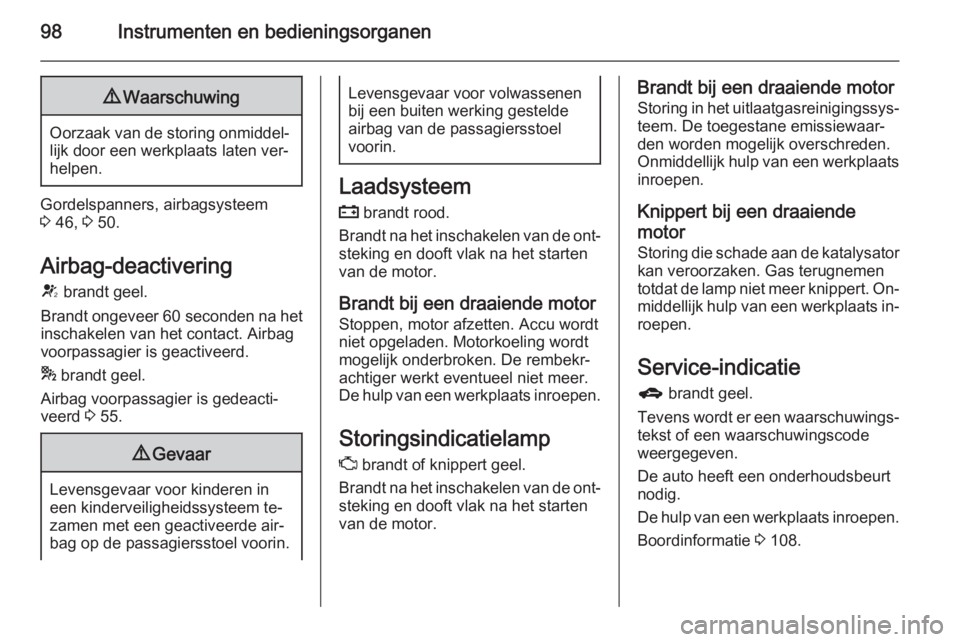

98Instrumenten en bedieningsorganen9Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Gordelspanners, airbagsysteem
3 46, 3 50.
Airbag-deactivering V brandt geel.
Brandt ongeveer 60 seconden na het
inschakelen van het contact. Airbag
voorpassagier is geactiveerd.
* brandt geel.
Airbag voorpassagier is gedeacti‐
veerd 3 55.
9 Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem te‐
zamen met een geactiveerde air‐
bag op de passagiersstoel voorin.
Levensgevaar voor volwassenen
bij een buiten werking gestelde
airbag van de passagiersstoel
voorin.
Laadsysteem
p brandt rood.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motorStoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp Z brandt of knippert geel.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk hulp van een werkplaats inroepen.
Knippert bij een draaiende
motor Storing die schade aan de katalysatorkan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert. On‐
middellijk hulp van een werkplaats in‐
roepen.
Service-indicatie
g brandt geel.
Tevens wordt er een waarschuwings‐
tekst of een waarschuwingscode
weergegeven.
De auto heeft een onderhoudsbeurt
nodig.
De hulp van een werkplaats inroepen.
Boordinformatie 3 108.
