display OPEL MERIVA 2014.5 Instruksjonsbok

Instrumenter og betjeningselementer91
I Midlevel-displayet vises oljens gjen‐
værende brukstid av kontrollampen
I . Tenningen må være slått på. Mo‐
toren skal ikke gå.
Meny og funksjon kan velges med
knappene på blinklyshendelen.
Vise oljens gjenværende brukstid:
Trykk på knappen MENU og velg Bil
informasjon meny .
Drei justeringshjulet for å velge
Resterende oljelevetid .
Systemet må nullstilles etter hvert
motoroljeskift for at det skal fungere
riktig. Søk hjelp hos et verksted.
Trykk på knappen SET/CLR for å null‐
stille. Tenningen må være slått på.
Motoren skal ikke gå.
Når systemet har beregnet at oljens
brukstid er gått ned, Skift motor olje
straks eller en varselkode vises i
førerinformasjonsdisplayet. Få et
verksted til å skifte olje og filter innen
en uke eller 500 km (det som kommer
først).
Førerinformasjonsdisplay 3 99.
Serviceinformasjon 3 204.
Kontrollamper Kontrollampene som beskrives, fin‐
nes ikke i alle bilene. Beskrivelsen gjelder for alle instrumentvarianter.
Plasseringen av kontrollampene kan
variere avhengig av utstyret i bilen.
Når tenningen slås på, lyser de fleste kontrollampene en kort stund som en
funksjonstest.
Fargene på kontrollampa betyr:Rød=Fare, viktig påminnelseGul=Advarsel, merknad, feilGrønn=InnkoblingsbekreftelseBlå=InnkoblingsbekreftelseHvit=Innkoblingsbekreftelse

Instrumenter og betjeningselementer95
Bremse- og clutchvæskenivået er for
lavt 3 165.9 Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Trå på pedalen
- lyser eller blinker gult.
Tennes
Bremsepedalen må trås inn for at den elektriske håndbremsen skal frigjøres
3 141.
Clutchpedalen må trås inn for at mo‐
toren skal kunne startes. Stopp/start-
system 3 132.
Blinker
Clutchpedalen må trås inn for at mo‐ toren skal kunne startes 3 131.
Elektrisk håndbremse
m lyser eller blinker rødt.
Tennes
Elektrisk håndbrems er på 3 141.
Blinker
Elektrisk håndbremse er ikke helt
trukket til, eller løsnet. Slå på ten‐
ningen, trå inn bremsepedalen og
prøv å nullstille systemet ved først å
frigjøre og så sette på den elektriske
håndbremsen. Hvis m fortsetter å
blinke, ikke kjør, men søk hjelp på et
verksted.
Feil på den elektriske
håndbremsa j lyser eller blinker gult.
Tennes
Elektrisk håndbrems virker med redu‐ sert kraft 3 141.
Blinker
Elektrisk håndbremse er i servicemo‐ dus. Stopp bilen, trekk til og frigjør
den elektriske håndbremsen for å
nullstille den.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Blokkeringsfrie bremser
(ABS) u lyser gult.
Lyser i noen sekunder etter at ten‐
ningen er slått på. Systemet er drifts‐
klart når kontrollampen er slukket.
Hvis kontrollampa ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, foreligger det en
feil i ABS-systemet. Det konvensjo‐ nelle bremsesystemet fungerer fort‐
satt, men uten ABS-regulering.
Blokkeringsfrie bremser 3 140.
Oppgiring
[ lyser grønt eller vises som et sym‐
bol i førerinformasjonsdisplayet med
Uplevel-display når oppgiring anbefa‐
les for å spare drivstoff.

Instrumenter og betjeningselementer97Overvåkingssystem for
trykktap i dekk
w lyser eller blinker gult.
Tennes
Trykktap registrert. Stans bilen umid‐
delbart og kontroller dekktrykket.
Blinker Feil i systemet. Kontakt et verksted.
Overvåkingssystem for trykktap i
dekk 3 187.
Motoroljetrykk I lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.Hvis lampen lyser når motoren
er i gangMerk
Motorsmøringen kan være av‐
brutt. Dette kan føre til motorska‐ der og/eller blokkering av drivhju‐
lene.
1. Trå inn clutchpedalen.
2. Velg nøytral (fri) ved å stille girvel‐
geren på N.
3. Kjør raskest mulig ut av trafikken, uten å hindre andre biler.
4. Slå av tenningen.
9 Advarsel
Når motoren er stoppet, kreves det
betydelig mer kraft for å bremse ogstyre. Under en automatisk stoppvil bremseservoen fortsatt fun‐
gere.
Nøkkelen må ikke fjernes før bilen
står stille, ellers vil rattlåsen kunne
gripe inn ufrivillig.
Kontroller oljenivået før du ber om
hjelp fra et verksted 3 163.
Lite drivstoff
i lyser eller blinker gult.
Tennes
Det er for lite drivstoff på tanken.
I tillegg vises en advarsel på biler med
Uplevel-display.
Blinker Drivstoffet er brukt opp. Fyll opp
umiddelbart. Kjør aldri tanken tom.
I tillegg vises en advarsel på biler med
Midlevel- og Uplevel-display.
Katalysator 3 136.
Lufting av dieselsystemet 3 168.
Startsperre
d blinker gult.
Feil i startsperresystemet. Motoren
kan ikke startes.

Instrumenter og betjeningselementer99Informasjonsdisplayer
Førerinformasjonsdis‐
playet
Førerinformasjonsdisplayet (DIC) er
plassert mellom speedometeret og
turtelleren på instrumentenheten. Det finnes som såkalt Midlevel- og
Uplevel-display.
Disse hovedmenyene kan velges, av‐
hengig av bilkonfigurasjonen:
■ Bil informasjon meny
■ Tur/drivstoff informasjon meny
Enkelte av de viste funksjonene er forskjellige ved kjøring og når bilenstår stille, og enkelte funksjoner erbare aktive under kjøring.
Personlig tilpasning av bilen 3 108,
lagrede innstillinger 3 21.
Velge menyer og funksjoner Menyene og funksjonene kan velges
med knappene på blinklyshendelen.Trykk på MENU-knappen for å veksle
mellom menyene eller gå fra en un‐
dermeny til nærmeste høyere meny‐
nivå.

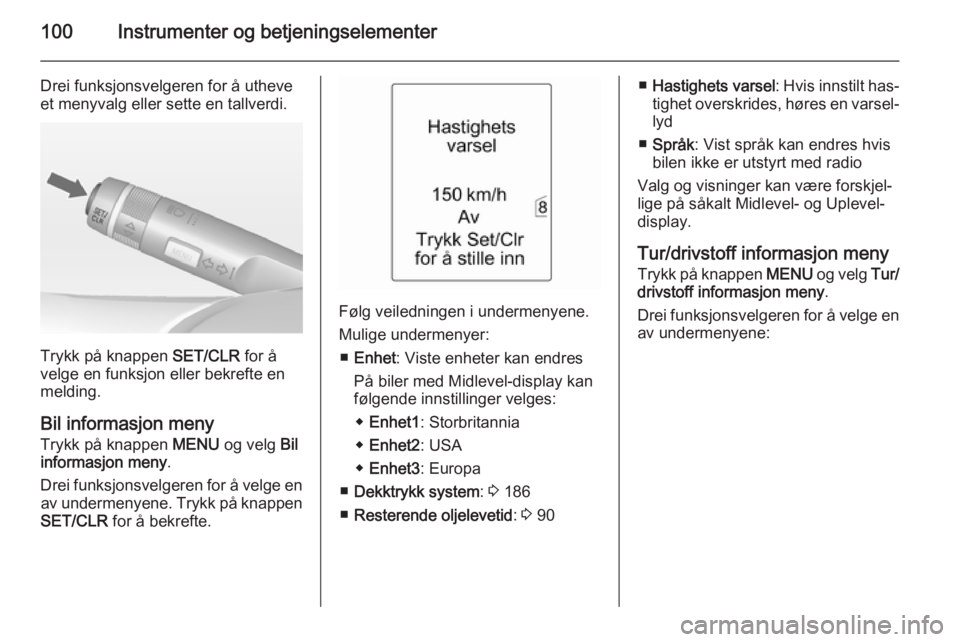

100Instrumenter og betjeningselementer
Drei funksjonsvelgeren for å utheve
et menyvalg eller sette en tallverdi.
Trykk på knappen SET/CLR for å
velge en funksjon eller bekrefte en melding.
Bil informasjon meny
Trykk på knappen MENU og velg Bil
informasjon meny .
Drei funksjonsvelgeren for å velge en av undermenyene. Trykk på knappen
SET/CLR for å bekrefte.
Følg veiledningen i undermenyene.
Mulige undermenyer: ■ Enhet : Viste enheter kan endres
På biler med Midlevel-display kan
følgende innstillinger velges:
◆ Enhet1 : Storbritannia
◆ Enhet2 : USA
◆ Enhet3 : Europa
■ Dekktrykk system : 3 186
■ Resterende oljelevetid : 3 90
■ Hastighets varsel : Hvis innstilt has‐
tighet overskrides, høres en varsel‐
lyd
■ Språk : Vist språk kan endres hvis
bilen ikke er utstyrt med radio
Valg og visninger kan være forskjel‐
lige på såkalt Midlevel- og Uplevel-
display.
Tur/drivstoff informasjon meny Trykk på knappen MENU og velg Tur/
drivstoff informasjon meny .
Drei funksjonsvelgeren for å velge en
av undermenyene:

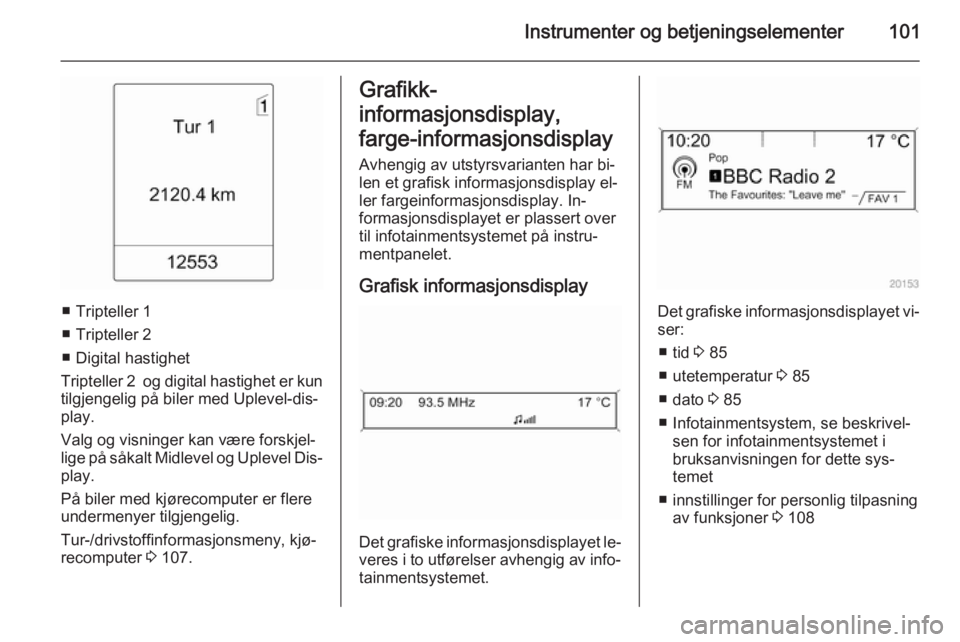

Instrumenter og betjeningselementer101
■ Tripteller 1
■ Tripteller 2
■ Digital hastighet
Tripteller 2 og digital hastighet er kun tilgjengelig på biler med Uplevel-dis‐
play.
Valg og visninger kan være forskjel‐ lige på såkalt Midlevel og Uplevel Dis‐ play.
På biler med kjørecomputer er flere
undermenyer tilgjengelig.
Tur-/drivstoffinformasjonsmeny, kjø‐
recomputer 3 107.
Grafikk-
informasjonsdisplay,
farge-informasjonsdisplay
Avhengig av utstyrsvarianten har bi‐
len et grafisk informasjonsdisplay el‐ ler fargeinformasjonsdisplay. In‐
formasjonsdisplayet er plassert over
til infotainmentsystemet på instru‐
mentpanelet.
Grafisk informasjonsdisplay
Det grafiske informasjonsdisplayet le‐
veres i to utførelser avhengig av info‐
tainmentsystemet.
Det grafiske informasjonsdisplayet vi‐ ser:
■ tid 3 85
■ utetemperatur 3 85
■ dato 3 85
■ Infotainmentsystem, se beskrivel‐ sen for infotainmentsystemet i
bruksanvisningen for dette sys‐
temet
■ innstillinger for personlig tilpasning av funksjoner 3 108

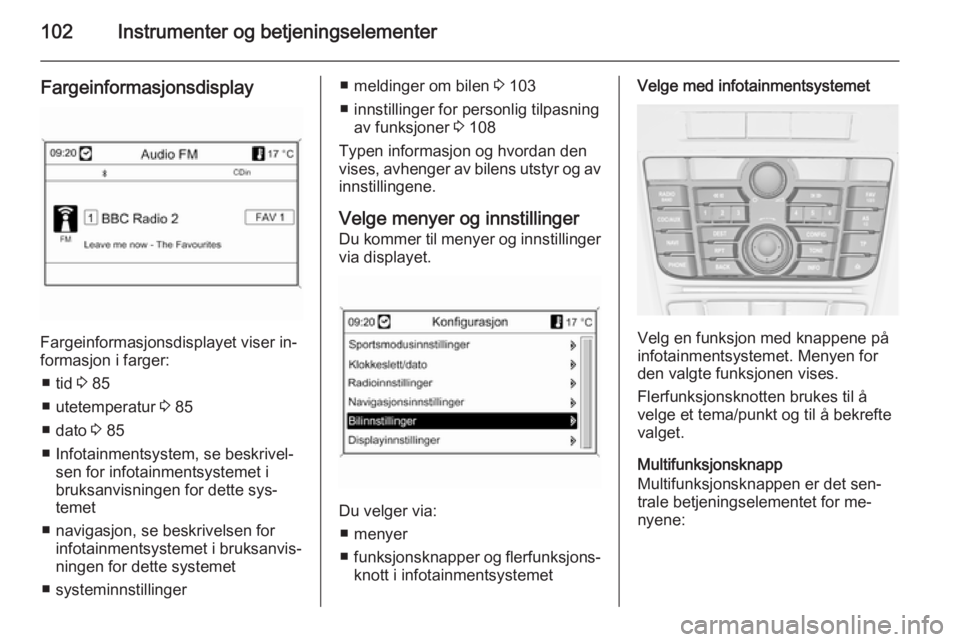

102Instrumenter og betjeningselementer
Fargeinformasjonsdisplay
Fargeinformasjonsdisplayet viser in‐
formasjon i farger:
■ tid 3 85
■ utetemperatur 3 85
■ dato 3 85
■ Infotainmentsystem, se beskrivel‐ sen for infotainmentsystemet i
bruksanvisningen for dette sys‐
temet
■ navigasjon, se beskrivelsen for infotainmentsystemet i bruksanvis‐ningen for dette systemet
■ systeminnstillinger
■ meldinger om bilen 3 103
■ innstillinger for personlig tilpasning av funksjoner 3 108
Typen informasjon og hvordan den
vises, avhenger av bilens utstyr og av
innstillingene.
Velge menyer og innstillinger
Du kommer til menyer og innstillinger
via displayet.
Du velger via:
■ menyer
■ funksjonsknapper og flerfunksjons‐
knott i infotainmentsystemet
Velge med infotainmentsystemet
Velg en funksjon med knappene på
infotainmentsystemet. Menyen for
den valgte funksjonen vises.
Flerfunksjonsknotten brukes til å
velge et tema/punkt og til å bekrefte
valget.
Multifunksjonsknapp
Multifunksjonsknappen er det sen‐
trale betjeningselementet for me‐
nyene:

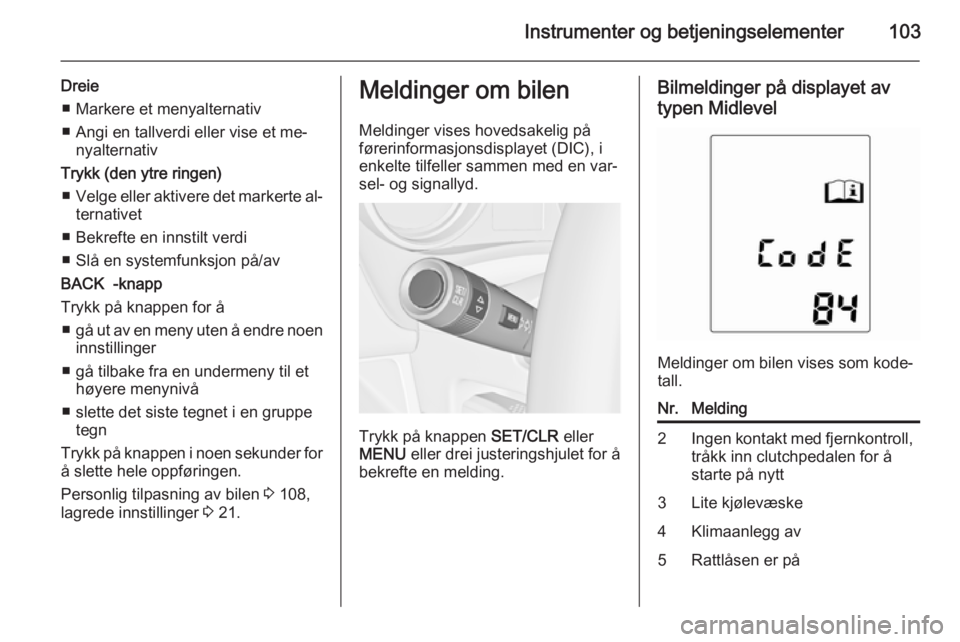

Instrumenter og betjeningselementer103
Dreie■ Markere et menyalternativ
■ Angi en tallverdi eller vise et me‐ nyalternativ
Trykk (den ytre ringen) ■ Velge eller aktivere det markerte al‐
ternativet
■ Bekrefte en innstilt verdi
■ Slå en systemfunksjon på/av
BACK -knapp
Trykk på knappen for å ■ gå ut av en meny uten å endre noen
innstillinger
■ gå tilbake fra en undermeny til et høyere menynivå
■ slette det siste tegnet i en gruppe tegn
Trykk på knappen i noen sekunder for å slette hele oppføringen.
Personlig tilpasning av bilen 3 108,
lagrede innstillinger 3 21.Meldinger om bilen
Meldinger vises hovedsakelig på
førerinformasjonsdisplayet (DIC), i
enkelte tilfeller sammen med en var‐
sel- og signallyd.
Trykk på knappen SET/CLR eller
MENU eller drei justeringshjulet for å
bekrefte en melding.
Bilmeldinger på displayet av
typen Midlevel
Meldinger om bilen vises som kode‐
tall.
Nr.Melding2Ingen kontakt med fjernkontroll, tråkk inn clutchpedalen for å
starte på nytt3Lite kjølevæske4Klimaanlegg av5Rattlåsen er på

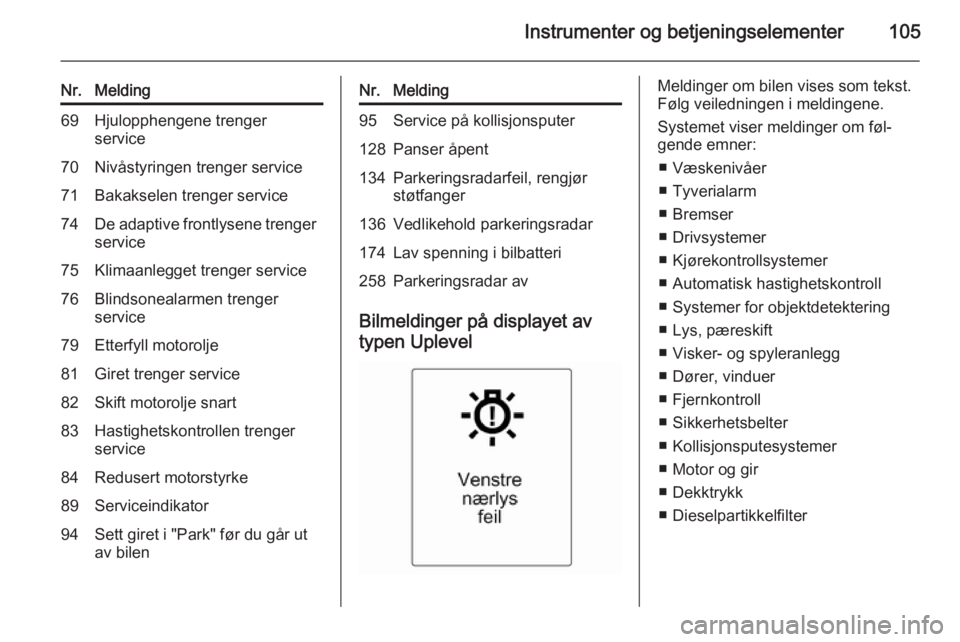

Instrumenter og betjeningselementer105
Nr.Melding69Hjulopphengene trenger
service70Nivåstyringen trenger service71Bakakselen trenger service74De adaptive frontlysene trenger
service75Klimaanlegget trenger service76Blindsonealarmen trenger
service79Etterfyll motorolje81Giret trenger service82Skift motorolje snart83Hastighetskontrollen trenger
service84Redusert motorstyrke89Serviceindikator94Sett giret i "Park" før du går ut
av bilenNr.Melding95Service på kollisjonsputer128Panser åpent134Parkeringsradarfeil, rengjør
støtfanger136Vedlikehold parkeringsradar174Lav spenning i bilbatteri258Parkeringsradar av
Bilmeldinger på displayet av
typen Uplevel
Meldinger om bilen vises som tekst.
Følg veiledningen i meldingene.
Systemet viser meldinger om føl‐
gende emner:
■ Væskenivåer
■ Tyverialarm
■ Bremser
■ Drivsystemer
■ Kjørekontrollsystemer
■ Automatisk hastighetskontroll
■ Systemer for objektdetektering ■ Lys, pæreskift
■ Visker- og spyleranlegg
■ Dører, vinduer
■ Fjernkontroll
■ Sikkerhetsbelter
■ Kollisjonsputesystemer
■ Motor og gir
■ Dekktrykk
■ Dieselpartikkelfilter

106Instrumenter og betjeningselementer
Bilmeldinger på fargeinforma‐sjonsdisplayet
Enkelte viktige meldinger vises i til‐
legg på fargeinformasjonsdisplayet. Trykk på multifunksjonsknappen for å
bekrefte en melding. Enkelte meldin‐
ger vises bare i noen få sekunder.
Varsellyder
Kun ett varselsignal avgis om gan‐
gen.
Varselsignalet for ikke festede sete‐
belter prioriteres over alle andre var‐
selsignaler.
Ved start av motoren eller under kjøring ■ Når sikkerhetsbeltet ikke er festet.
■ Hvis en dør eller bakluken ikke er ordentlig lukket ved igangkjøring.
■ Fra en bestemt hastighet når hånd‐
bremsen er trukket til.
■ Hvis en programmert hastighet overskrides.■ Hvis en varselmelding eller en var‐selkode vises i førerinformasjons‐
displayet.
■ Hvis parkeringsradaren oppdager et hinder.
■ Hvis revers er lagt inn og det bakre
lastestativet er trukket ut.
■ Hvis det er oppdaget en feil i den automatiske låsingen.
■ Hvis maksimumsnivået til diesel‐ partikkelfilteret er nådd.
Hvis bilen står parkert og/eller
førerdøren blir åpnet ■ Når nøkkelen står i tenningsbryte‐ ren.
■ Når utvendige lys er på.
Under automatisk stopp ■ Hvis førerdøren åpnes.
Batterispenning
Når bilbatterispenningen er lav, vises en advarsel eller meldingen
varselkode 174 i førerinformasjons‐
displayet.1. Slå straks av alt unødig strømfor‐ bruk som sete- og bakruteoppvar‐
ming eller andre elektriske enhe‐
ter.
2. Lad bilbatteriet ved å kjøre uav‐ brutt en stund eller ved å bruke en
ladeenhet.
Varselmeldingen eller varselkoden
forsvinner etter at motoren er startet
to ganger uten spenningsfall.
Hvis bilbatteriet ikke lades opp, bør
du kontakte et verksted for å utbedre
feilen.
