OPEL MERIVA 2014.5 Instruktionsbog (in Danish)

Sæder, sikkerhed59Isofix-barnesæder
Fastgør et ISOFIX-barnesæde, der er
godkendt til bilen, i ISOFIX-fastgørel‐
sesbeslagene. ISOFIX-barnesæde‐ positioner, der er specifikke for den
pågældende bil, er markeret i tabellen
med IL.
ISOFIX monteringsbeslagene er an‐
givet med en mærkat på ryglænet.
Top-Tether
fastgørelsesøjer
Top-tether fastgørelsesøjerne er
mærket med symbolet : for barne‐
sæde.
Ud over ISOFIX-monteringen fastgø‐
res Top-tether fastgørelsesremmen
til Top-tether fastgørelsesøjerne.
Gjorden skal føres mellem hovedstøt‐ tens to føringsstænger.
Positionerne for universale ISOFIX-
barnesæder er markeret i tabellen
med IUF.

60OpbevaringOpbevaringOpbevaringsrum.......................... 60
Lastrum ........................................ 72
Tagbagagebærer .........................78
Læsseinformation ........................79Opbevaringsrum9Advarsel
Opbevar ikke tunge eller skarpe
genstande i opbevaringsrum‐
mene. Ellers kan fører og passa‐
gerer komme til skade på grund af genstande, der bliver kastet rundt
i kabinen, i tilfælde af at opbeva‐
ringsrummets dæksel åbnes ved
en kraftig opbremsning, en plud‐
selig ændring i kørselsretningen
eller en ulykke.
Handskerum
Handskerummet indeholder en kug‐
lepenholder, en møntholder og en
nøgleadapter til låsehjulboltene.
Inde i handskerummet er der et rum
til bilens instruktionsbog. Træk i tap‐
pen for at åbne rummet.
Under kørslen bør handskerummet
være lukket.

Opbevaring61Kopholdere
En kopholder sidder på midterkonsol‐len.
Aftagelig kopholder
En kopholder kan fastgøres enten til
de øverste eller nederste styreskinner i forkonsollen.
Vip rammen ud af udgangsposition
inden brug.
Bemærkninger
Hvis kopholderen er monteret i den
nederste styreskinne og det aftage‐
lige armlæn i den øverste styre‐
skinne, skal det sikres, at rammen er vippet tilbage i udgangsstilling, in‐
den nogen af delene bevæges. El‐
lers kan armlænet og kopholderen blive beskadiget, mens den ene del
bevæges oven over den anden.
Armlæn 3 38.
Montering af kopholder
Tryk på knapperne foran og bag, og
isæt styrestifterne i de øverste eller
nederste styreskinner. Der skal tryk‐
kes hårdt på den forreste knap. Slip
knapperne og bevæg kopholderen,
indtil det kan høres, at den går i hak.
Bemærkninger
Montér kopholderen i samme ret‐
ning som vist på illustrationen. Ellers vil kopholderen muligvis ikke monte‐
res korrekt.

62Opbevaring
Flytning af kopholder
Tryk let på den forreste knap og flyt
kopholderen til ønsket position. Slip
knappen og bevæg kopholderen, ind‐ til det kan høres, at den går i hak.
Afmontering af kopholder
Tryk på knapperne foran og bag og
tag kopholderen af. Der skal trykkes
hårdt på den forreste knap.
Kopholder på armlænsadapter
En yderligere kopholder er integreret på armlænsadapteren på bagsædet
midtfor.
Armlænsadapter 3 42.
Frontopbevaring
Der findes et opbevaringsrum ved si‐
den af rattet.
Opbevaringsrum under
passagersædet
Løft skuffen i det indfældede greb og
træk den ud. Maksimal belastning:
3 kg. Luk skuffen ved at skubbe den
ind, så den går i hak.

Opbevaring63Opbevaringsrum i armlænOpbevaringsrum i det aftagelige
armlæn
Skub knappen og vip armlænsafdæk‐
ningen opad. Armlænet indeholder et opbevaringsrum.
Armlænet kan også monteres på det
nedklappede midterste bagsæde
3 42.
Bagmonteret cykelholder
Den bagmonterede cykelholder
(Flex-Fix system) anvendes til fastgø‐
relse af cykler på en udskydelig hol‐
der, der er indbygget i bilens gulv. Det er ikke tilladt at transportere andregenstande.
Den maksimale belastning på den
bagmonterede cykelholder er 40 kg. Den maksimale belastning pr. cykel
er 20 kg.
Når den bagmonterede cykelholder
ikke bruges, kan den skydes ind i bun‐ den af bilen.
Der må ikke sidde genstande på cyk‐ lerne, der kan løsne sig under trans‐
porten.Forsigtig
Fastgør ikke cykler med carbon-
pedalarme til cykelholdere. Cyk‐
lerne kan beskadiges.
Udtrækning
Åbn bagklappen.
9 Advarsel
Ophold i cykelholderens udskyd‐
ningsområde frarådes på grund af risikoen for personskader.

64Opbevaring
Træk udløserarmen op. Systemet ud‐løses og kører hurtigt ud af kofange‐
ren.
Træk hæk-bagagebæreren helt ud,
indtil den går hørbart i indgreb.
Kontroller, at hæk-bagagebæreren
ikke kan skydes ind uden at trække i
udløsergrebet igen.9 Advarsel
Der må kun placeres genstande
på bagagebærersystemet, hvis
det er korrekt aktiveret. Hvis ba‐
gagebærersystemet ikke kan akti‐
veres korrekt, må systemet ikkebenyttes, og det skal skydes på
plads igen. Søg hjælp på et værk‐
sted.

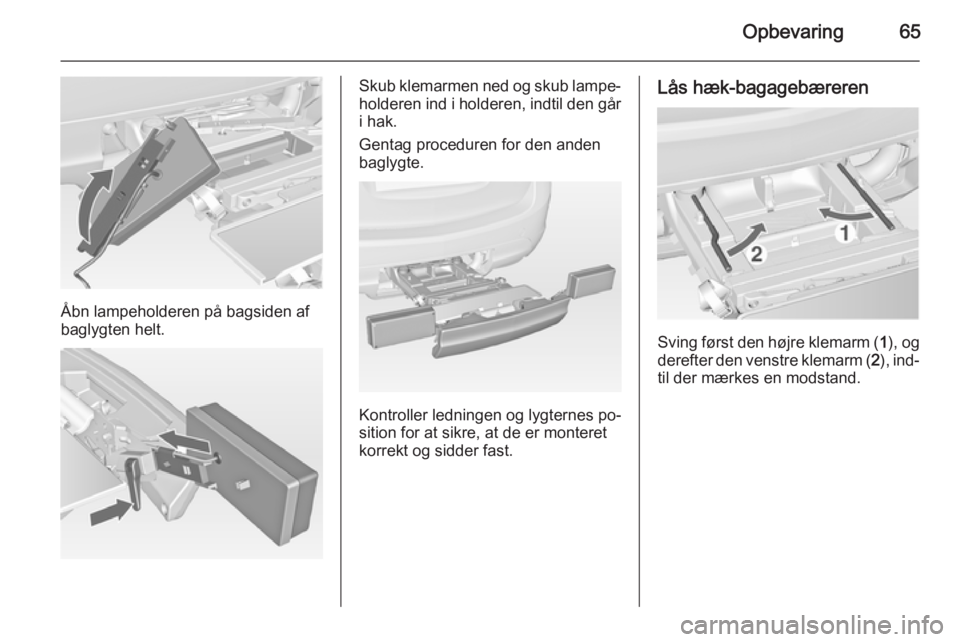

Monter baglygterne
Tag først den bageste baglygte ( 1),
derefter den forreste baglygte ( 2) op
af fordybningerne.

Opbevaring65
Åbn lampeholderen på bagsiden af
baglygten helt.
Skub klemarmen ned og skub lampe‐
holderen ind i holderen, indtil den går
i hak.
Gentag proceduren for den anden baglygte.
Kontroller ledningen og lygternes po‐
sition for at sikre, at de er monteret korrekt og sidder fast.
Lås hæk-bagagebæreren
Sving først den højre klemarm ( 1), og
derefter den venstre klemarm ( 2), ind‐
til der mærkes en modstand.

66Opbevaring
Den bagmonterede cykelholder er
låst, når klemarmene er drejet med
ca. 50°. Ellers er sikker funktion ikke
garanteret.
Bemærkninger
Luk bagklappen.
Nedvipning af
nummerpladeholder
Nedvip holderen til nummerpladen.
Sæt nummerpladen på før første brug af den bagmonterede cykelholder.
Fold cykelholderen op
Fold en eller begge pedalarmshol‐
dere op, indtil diagonalstiveren går i indgreb.

Opbevaring67
Tag pedalarmsbeslagene ud af pe‐
dalarmsholderne.
Fastgørelse af en cykel
Tryk på udløserarmen og træk hjul‐
holderne ud.
Tryk på udløseren på stropholderen
og tag stropholderen af.
Forbered cyklen til fastgørelse
Bemærkninger
Den maksimale bredde for pedalar‐
men er 38,3 mm, den maksimale
dybde er 14,4 mm.
Drej den venstre pedal (uden kæde‐ hjul) lodret ned. Pedalen på venstrepedalarm skal være vandret.
Den forreste cykel skal have forhjulet mod venstre.
Den bageste cykel skal have forhjulet
mod højre.

68Opbevaring
Fastgørelse af en cykel på
hæk-bagagebæreren
Tilpas den indstillelige pedalarmsen‐
hed nogenlunde til fremspringet på
pedalarmen ved hjælp af drejegrebet
på pedalarmsholderen.
Hvis cyklens pedalstænger er lige,
skrues pedalstangenheden helt af
(position 5).
Hvis cyklens pedalstænger er bøjede,
skrues pedalstangenheden helt ind
(position 1).
Sæt cyklen op på bagagebæreren.
Pedalarmen her skal sættes i åb‐
ningen på pedalarmsholderen som
vist på illustrationen.Forsigtig
Sørg for, at pedalen ikke berører
den bagmonterede holders over‐
flade. Ellers risikerer man, at kran‐
ken beskadiges under transpor‐
ten.
Sæt pedalstangens holder ind i den
udvendige skinne på hver pedal‐
stangudsparing oppefra, og skub den
nedad, mindst ned under takningen.
