OPEL MERIVA 2014.5 Kezelési útmutató (in Hungarian)

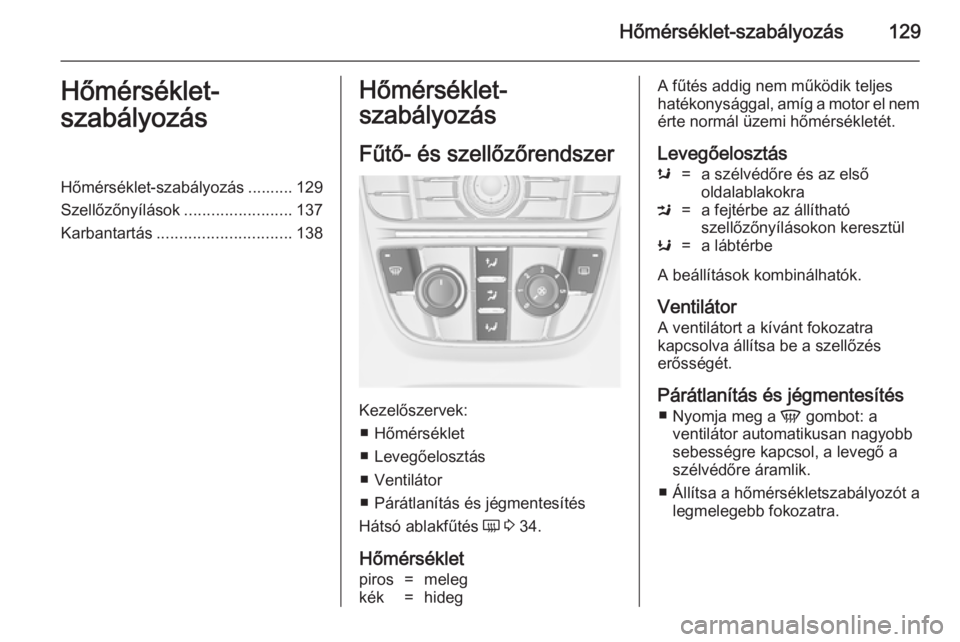

Hőmérséklet-szabályozás129Hőmérséklet-
szabályozásHőmérséklet-szabályozás .......... 129
Szellőzőnyílások ........................137
Karbantartás .............................. 138Hőmérséklet-
szabályozás
Fűtő- és szellőzőrendszer
Kezelőszervek: ■ Hőmérséklet
■ Levegőelosztás
■ Ventilátor
■ Párátlanítás és jégmentesítés
Hátsó ablakfűtés Ü 3 34.
Hőmérséklet
piros=melegkék=hidegA fűtés addig nem működik teljes
hatékonysággal, amíg a motor el nem érte normál üzemi hőmérsékletét.
Levegőelosztáss=a szélvédőre és az első
oldalablakokraM=a fejtérbe az állítható
szellőzőnyílásokon keresztülK=a lábtérbe
A beállítások kombinálhatók.
Ventilátor
A ventilátort a kívánt fokozatra
kapcsolva állítsa be a szellőzés
erősségét.
Párátlanítás és jégmentesítés ■ Nyomja meg a V gombot: a
ventilátor automatikusan nagyobb
sebességre kapcsol, a levegő a
szélvédőre áramlik.
■ Állítsa a hőmérsékletszabályozót a legmelegebb fokozatra.

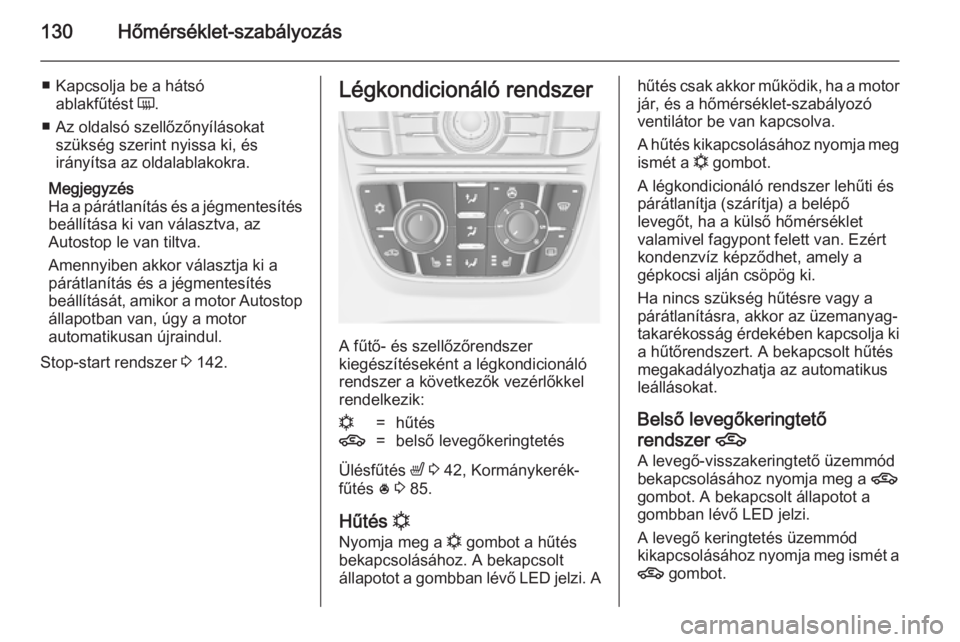

130Hőmérséklet-szabályozás
■ Kapcsolja be a hátsóablakfűtést Ü.
■ Az oldalsó szellőzőnyílásokat szükség szerint nyissa ki, és
irányítsa az oldalablakokra.
Megjegyzés
Ha a párátlanítás és a jégmentesítés
beállítása ki van választva, az
Autostop le van tiltva.
Amennyiben akkor választja ki a
párátlanítás és a jégmentesítés
beállítását, amikor a motor Autostop
állapotban van, úgy a motor
automatikusan újraindul.
Stop-start rendszer 3 142.Légkondicionáló rendszer
A fűtő- és szellőzőrendszer
kiegészítéseként a légkondicionáló
rendszer a következők vezérlőkkel
rendelkezik:
n=hűtés4=belső levegőkeringtetés
Ülésfűtés ß 3 42, Kormánykerék-
fűtés * 3 85.
Hűtés n
Nyomja meg a n gombot a hűtés
bekapcsolásához. A bekapcsolt állapotot a gombban lévő LED jelzi. A
hűtés csak akkor működik, ha a motor jár, és a hőmérséklet-szabályozó
ventilátor be van kapcsolva.
A hűtés kikapcsolásához nyomja meg
ismét a n gombot.
A légkondicionáló rendszer lehűti és
párátlanítja (szárítja) a belépő
levegőt, ha a külső hőmérséklet
valamivel fagypont felett van. Ezért
kondenzvíz képződhet, amely a
gépkocsi alján csöpög ki.
Ha nincs szükség hűtésre vagy a
párátlanításra, akkor az üzemanyag-
takarékosság érdekében kapcsolja ki a hűtőrendszert. A bekapcsolt hűtés
megakadályozhatja az automatikus
leállásokat.
Belső levegőkeringtető
rendszer 4
A levegő-visszakeringtető üzemmód
bekapcsolásához nyomja meg a 4
gombot. A bekapcsolt állapotot a gombban lévő LED jelzi.
A levegő keringtetés üzemmód
kikapcsolásához nyomja meg ismét a
4 gombot.

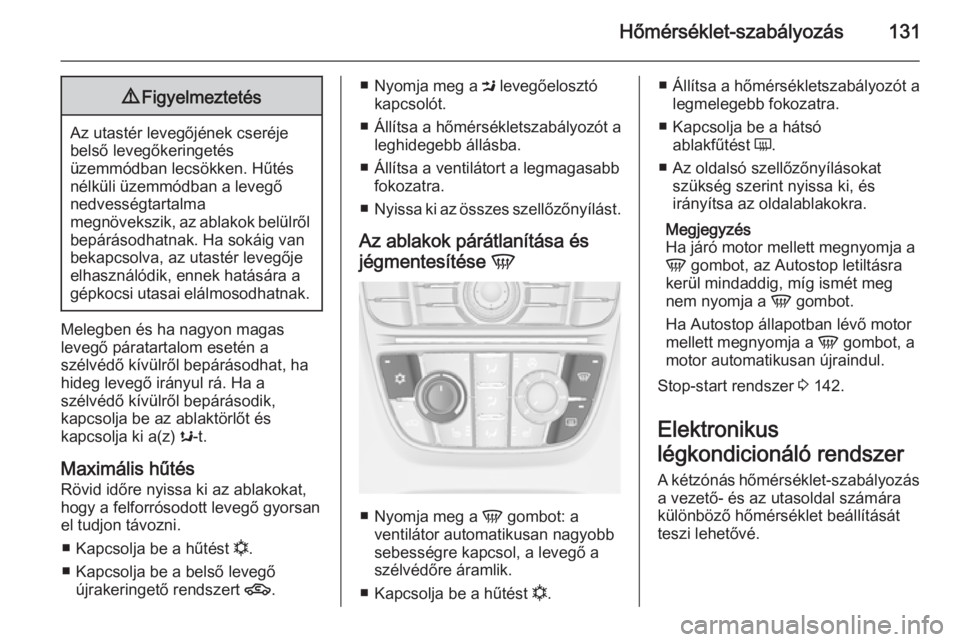

Hőmérséklet-szabályozás1319Figyelmeztetés
Az utastér levegőjének cseréje
belső levegőkeringetés
üzemmódban lecsökken. Hűtés nélküli üzemmódban a levegő
nedvességtartalma
megnövekszik, az ablakok belülről bepárásodhatnak. Ha sokáig van
bekapcsolva, az utastér levegője
elhasználódik, ennek hatására a
gépkocsi utasai elálmosodhatnak.
Melegben és ha nagyon magas
levegő páratartalom esetén a
szélvédő kívülről bepárásodhat, ha
hideg levegő irányul rá. Ha a
szélvédő kívülről bepárásodik,
kapcsolja be az ablaktörlőt és
kapcsolja ki a(z) s-t.
Maximális hűtés
Rövid időre nyissa ki az ablakokat,
hogy a felforrósodott levegő gyorsan
el tudjon távozni.
■ Kapcsolja be a hűtést n.
■ Kapcsolja be a belső levegő újrakeringető rendszert 4.
■
Nyomja meg a M levegőelosztó
kapcsolót.
■ Állítsa a hőmérsékletszabályozót a leghidegebb állásba.
■ Állítsa a ventilátort a legmagasabb fokozatra.
■ Nyissa ki az összes szellőzőnyílást.
Az ablakok párátlanítása és
jégmentesítése V
■
Nyomja meg a V gombot: a
ventilátor automatikusan nagyobb
sebességre kapcsol, a levegő a
szélvédőre áramlik.
■ Kapcsolja be a hűtést n.
■ Állítsa a hőmérsékletszabályozót a
legmelegebb fokozatra.
■ Kapcsolja be a hátsó ablakfűtést Ü.
■ Az oldalsó szellőzőnyílásokat szükség szerint nyissa ki, és
irányítsa az oldalablakokra.
Megjegyzés
Ha járó motor mellett megnyomja a
V gombot, az Autostop letiltásra
kerül mindaddig, míg ismét meg
nem nyomja a V gombot.
Ha Autostop állapotban lévő motor
mellett megnyomja a V gombot, a
motor automatikusan újraindul.
Stop-start rendszer 3 142.
Elektronikus
légkondicionáló rendszer A kétzónás hőmérséklet-szabályozása vezető- és az utasoldal számára
különböző hőmérséklet beállítását
teszi lehetővé.

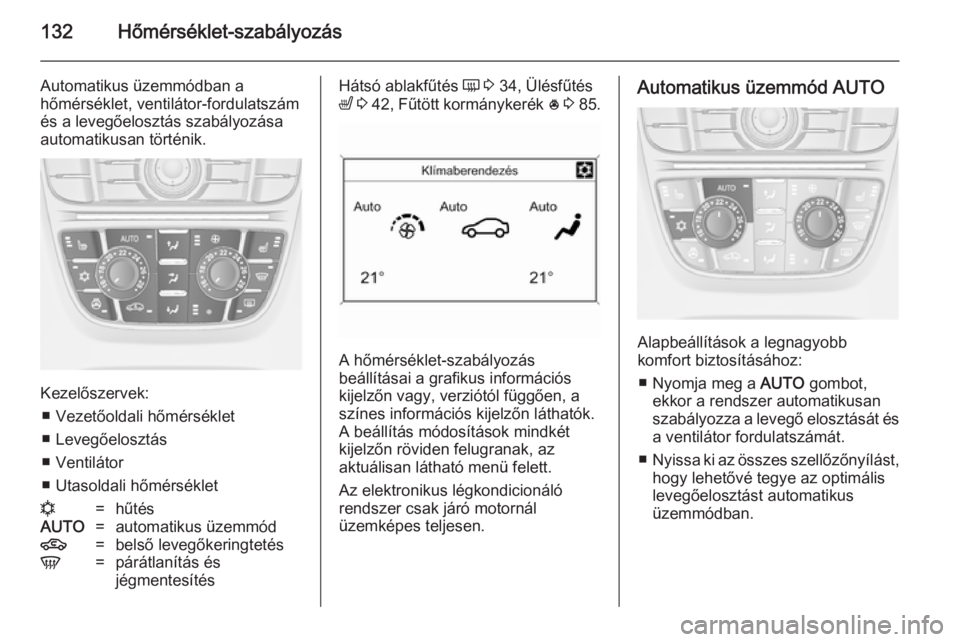

132Hőmérséklet-szabályozás
Automatikus üzemmódban a
hőmérséklet, ventilátor-fordulatszám
és a levegőelosztás szabályozása
automatikusan történik.
Kezelőszervek:
■ Vezetőoldali hőmérséklet
■ Levegőelosztás
■ Ventilátor
■ Utasoldali hőmérséklet
n=hűtésAUTO=automatikus üzemmód4=belső levegőkeringtetésV=párátlanítás és
jégmentesítésHátsó ablakfűtés Ü 3 34, Ülésfűtés
ß 3 42 , Fűtött kormánykerék * 3 85.
A hőmérséklet-szabályozás
beállításai a grafikus információs
kijelzőn vagy, verziótól függően, a
színes információs kijelzőn láthatók. A beállítás módosítások mindkét
kijelzőn röviden felugranak, az
aktuálisan látható menü felett.
Az elektronikus légkondicionáló
rendszer csak járó motornál
üzemképes teljesen.
Automatikus üzemmód AUTO
Alapbeállítások a legnagyobb
komfort biztosításához:
■ Nyomja meg a AUTO gombot,
ekkor a rendszer automatikusan szabályozza a levegő elosztását és a ventilátor fordulatszámát.
■ Nyissa ki az összes szellőzőnyílást,
hogy lehetővé tegye az optimális
levegőelosztást automatikus
üzemmódban.

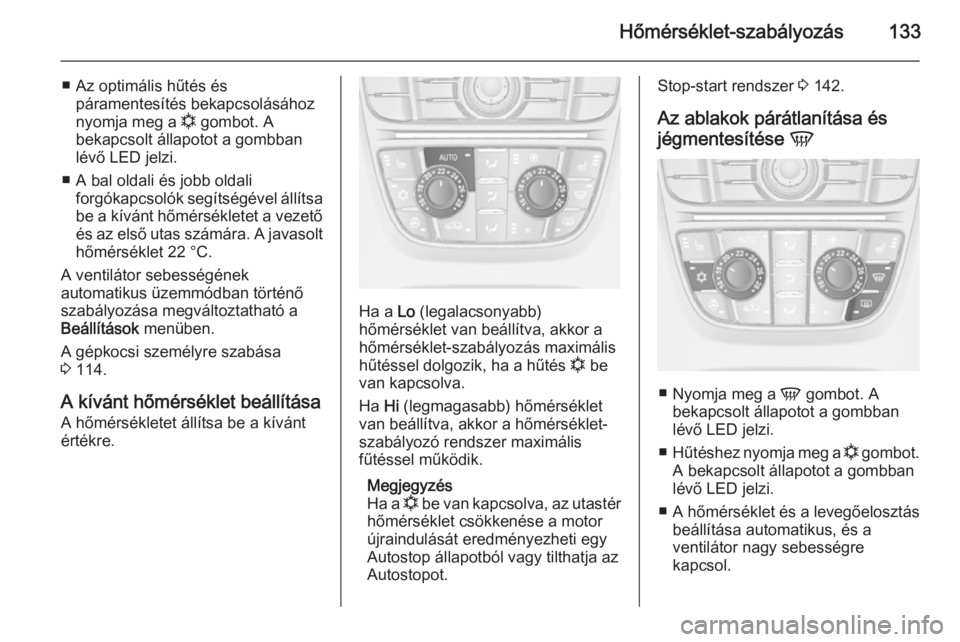

Hőmérséklet-szabályozás133
■ Az optimális hűtés éspáramentesítés bekapcsolásához
nyomja meg a n gombot. A
bekapcsolt állapotot a gombban
lévő LED jelzi.
■ A bal oldali és jobb oldali forgókapcsolók segítségével állítsabe a kívánt hőmérsékletet a vezető
és az első utas számára. A javasolt hőmérséklet 22 °C.
A ventilátor sebességének
automatikus üzemmódban történő
szabályozása megváltoztatható a
Beállítások menüben.
A gépkocsi személyre szabása
3 114.
A kívánt hőmérséklet beállítása
A hőmérsékletet állítsa be a kívánt
értékre.
Ha a Lo (legalacsonyabb)
hőmérséklet van beállítva, akkor a
hőmérséklet-szabályozás maximális
hűtéssel dolgozik, ha a hűtés n be
van kapcsolva.
Ha Hi (legmagasabb) hőmérséklet
van beállítva, akkor a hőmérséklet-
szabályozó rendszer maximális
fűtéssel működik.
Megjegyzés
Ha a n be van kapcsolva, az utastér
hőmérséklet csökkenése a motor
újraindulását eredményezheti egy
Autostop állapotból vagy tilthatja az
Autostopot.
Stop-start rendszer 3 142.
Az ablakok párátlanítása és
jégmentesítése V
■
Nyomja meg a V gombot. A
bekapcsolt állapotot a gombban lévő LED jelzi.
■ Hűtéshez nyomja meg a n gombot.
A bekapcsolt állapotot a gombban lévő LED jelzi.
■ A hőmérséklet és a levegőelosztás
beállítása automatikus, és a
ventilátor nagy sebességre
kapcsol.

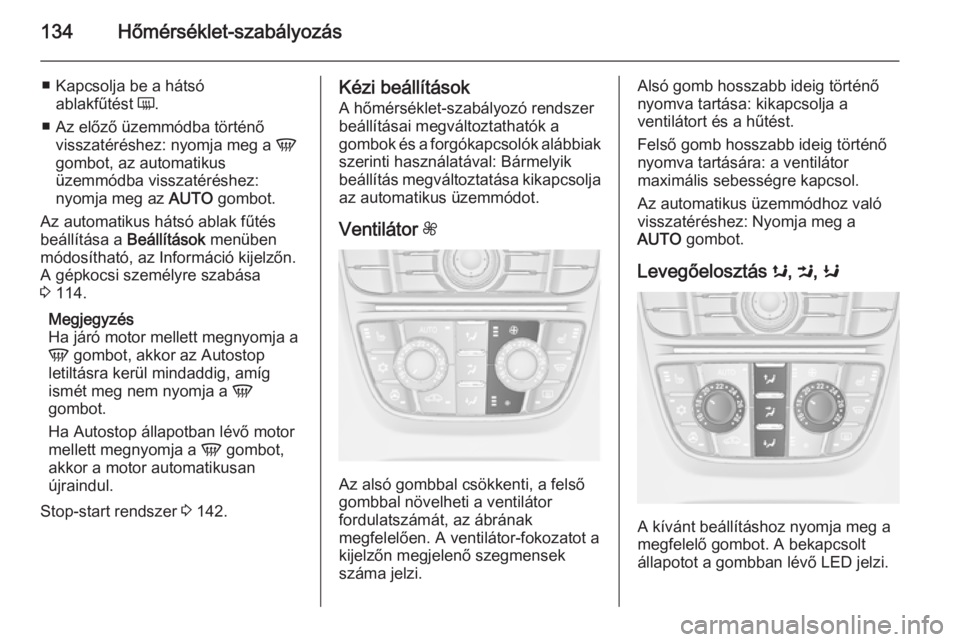

134Hőmérséklet-szabályozás
■ Kapcsolja be a hátsóablakfűtést Ü.
■ Az előző üzemmódba történő visszatéréshez: nyomja meg a V
gombot, az automatikus
üzemmódba visszatéréshez:
nyomja meg az AUTO gombot.
Az automatikus hátsó ablak fűtés
beállítása a Beállítások menüben
módosítható, az Információ kijelzőn.
A gépkocsi személyre szabása
3 114.
Megjegyzés
Ha járó motor mellett megnyomja a
V gombot, akkor az Autostop
letiltásra kerül mindaddig, amíg
ismét meg nem nyomja a V
gombot.
Ha Autostop állapotban lévő motor
mellett megnyomja a V gombot,
akkor a motor automatikusan
újraindul.
Stop-start rendszer 3 142.Kézi beállítások
A hőmérséklet-szabályozó rendszerbeállításai megváltoztathatók a
gombok és a forgókapcsolók alábbiak
szerinti használatával: Bármelyik
beállítás megváltoztatása kikapcsolja az automatikus üzemmódot.
Ventilátor Z
Az alsó gombbal csökkenti, a felső
gombbal növelheti a ventilátor
fordulatszámát, az ábrának
megfelelően. A ventilátor-fokozatot a kijelzőn megjelenő szegmensek
száma jelzi.
Alsó gomb hosszabb ideig történő
nyomva tartása: kikapcsolja a
ventilátort és a hűtést.
Felső gomb hosszabb ideig történő
nyomva tartására: a ventilátor
maximális sebességre kapcsol.
Az automatikus üzemmódhoz való
visszatéréshez: Nyomja meg a
AUTO gombot.
Levegőelosztás s, M , K
A kívánt beállításhoz nyomja meg a
megfelelő gombot. A bekapcsolt állapotot a gombban lévő LED jelzi.

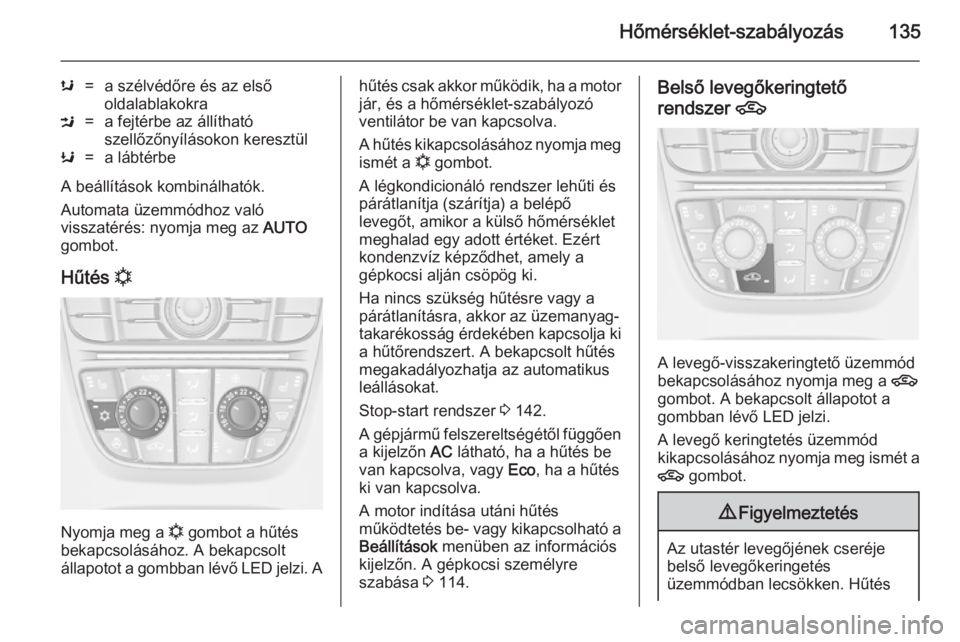

Hőmérséklet-szabályozás135
s=a szélvédőre és az első
oldalablakokraM=a fejtérbe az állítható
szellőzőnyílásokon keresztülK=a lábtérbe
A beállítások kombinálhatók.
Automata üzemmódhoz való
visszatérés: nyomja meg az AUTO
gombot.
Hűtés n
Nyomja meg a n gombot a hűtés
bekapcsolásához. A bekapcsolt állapotot a gombban lévő LED jelzi. A
hűtés csak akkor működik, ha a motor jár, és a hőmérséklet-szabályozó
ventilátor be van kapcsolva.
A hűtés kikapcsolásához nyomja meg
ismét a n gombot.
A légkondicionáló rendszer lehűti és
párátlanítja (szárítja) a belépő
levegőt, amikor a külső hőmérséklet
meghalad egy adott értéket. Ezért
kondenzvíz képződhet, amely a
gépkocsi alján csöpög ki.
Ha nincs szükség hűtésre vagy a
párátlanításra, akkor az üzemanyag-
takarékosság érdekében kapcsolja ki a hűtőrendszert. A bekapcsolt hűtés
megakadályozhatja az automatikus
leállásokat.
Stop-start rendszer 3 142.
A gépjármű felszereltségétől függően
a kijelzőn AC látható, ha a hűtés be
van kapcsolva, vagy Eco, ha a hűtés
ki van kapcsolva.
A motor indítása utáni hűtés
működtetés be- vagy kikapcsolható a Beállítások menüben az információs
kijelzőn. A gépkocsi személyre
szabása 3 114.Belső levegőkeringtető
rendszer 4
A levegő-visszakeringtető üzemmód
bekapcsolásához nyomja meg a 4
gombot. A bekapcsolt állapotot a gombban lévő LED jelzi.
A levegő keringtetés üzemmód
kikapcsolásához nyomja meg ismét a
4 gombot.
9Figyelmeztetés
Az utastér levegőjének cseréje
belső levegőkeringetés
üzemmódban lecsökken. Hűtés

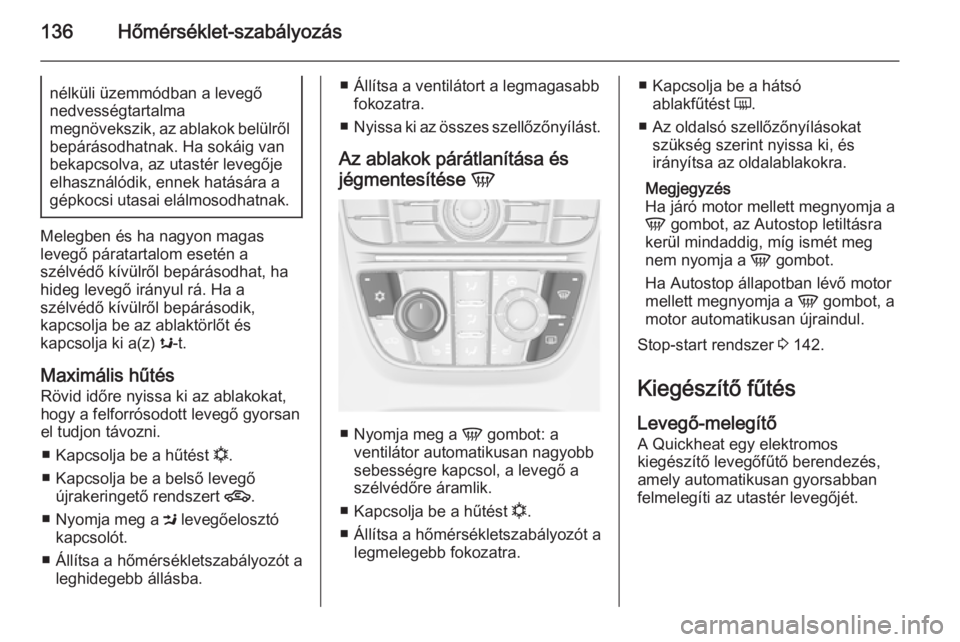

136Hőmérséklet-szabályozásnélküli üzemmódban a levegő
nedvességtartalma
megnövekszik, az ablakok belülről
bepárásodhatnak. Ha sokáig van
bekapcsolva, az utastér levegője
elhasználódik, ennek hatására a
gépkocsi utasai elálmosodhatnak.
Melegben és ha nagyon magas
levegő páratartalom esetén a
szélvédő kívülről bepárásodhat, ha
hideg levegő irányul rá. Ha a
szélvédő kívülről bepárásodik,
kapcsolja be az ablaktörlőt és
kapcsolja ki a(z) s-t.
Maximális hűtés Rövid időre nyissa ki az ablakokat,
hogy a felforrósodott levegő gyorsan
el tudjon távozni.
■ Kapcsolja be a hűtést n.
■ Kapcsolja be a belső levegő újrakeringető rendszert 4.
■ Nyomja meg a M levegőelosztó
kapcsolót.
■ Állítsa a hőmérsékletszabályozót a leghidegebb állásba.
■ Állítsa a ventilátort a legmagasabb fokozatra.
■ Nyissa ki az összes szellőzőnyílást.
Az ablakok párátlanítása és
jégmentesítése V
■
Nyomja meg a V gombot: a
ventilátor automatikusan nagyobb
sebességre kapcsol, a levegő a
szélvédőre áramlik.
■ Kapcsolja be a hűtést n.
■ Állítsa a hőmérsékletszabályozót a legmelegebb fokozatra.
■ Kapcsolja be a hátsó
ablakfűtést Ü.
■ Az oldalsó szellőzőnyílásokat szükség szerint nyissa ki, és
irányítsa az oldalablakokra.
Megjegyzés
Ha járó motor mellett megnyomja a
V gombot, az Autostop letiltásra
kerül mindaddig, míg ismét meg
nem nyomja a V gombot.
Ha Autostop állapotban lévő motor
mellett megnyomja a V gombot, a
motor automatikusan újraindul.
Stop-start rendszer 3 142.
Kiegészítő fűtés Levegő-melegítő
A Quickheat egy elektromos
kiegészítő levegőfűtő berendezés,
amely automatikusan gyorsabban
felmelegíti az utastér levegőjét.

Hőmérséklet-szabályozás137Szellőzőnyílások
Állítható szellőzőnyílások
A szellőzőnyílás kinyitásához
forgassa az állítókereket jobbra. Az
állítókerék elforgatásával állítsa be a
szellőzőnyíláson belépő levegő
mennyiségét.
A levegőáramlás irányát a
terelőlemezek segítségével állíthatja
be.
A szellőzőnyílás bezárásához
forgassa az állítókereket balra.
9 Figyelmeztetés
Ne helyezzen semmilyen tárgyat a
szellőzőnyílások terelőlapjaira.
Baleset esetén ezek kárt és
sérülést okozhatnak.
Rögzített szellőzőnyílások
További szellőzőnyílások találhatók a szélvédő alatt, az oldalablakoknál,
valamint a lábtérben.

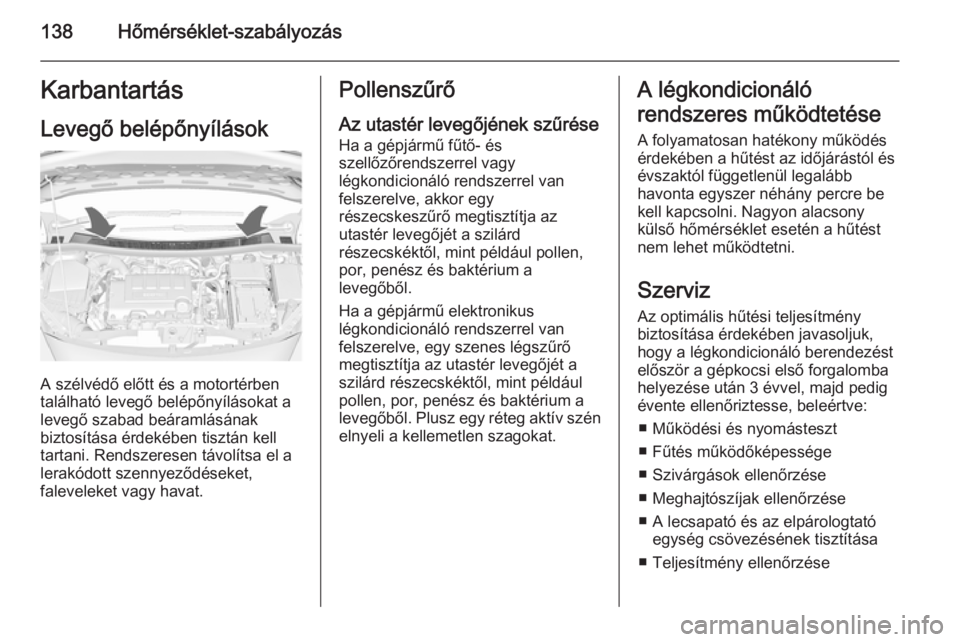

138Hőmérséklet-szabályozásKarbantartás
Levegő belépőnyílások
A szélvédő előtt és a motortérben
található levegő belépőnyílásokat a
levegő szabad beáramlásának
biztosítása érdekében tisztán kell tartani. Rendszeresen távolítsa el a
lerakódott szennyeződéseket,
faleveleket vagy havat.
Pollenszűrő
Az utastér levegőjének szűrése
Ha a gépjármű fűtő- és
szellőzőrendszerrel vagy
légkondicionáló rendszerrel van
felszerelve, akkor egy
részecskeszűrő megtisztítja az
utastér levegőjét a szilárd
részecskéktől, mint például pollen,
por, penész és baktérium a
levegőből.
Ha a gépjármű elektronikus
légkondicionáló rendszerrel van
felszerelve, egy szenes légszűrő
megtisztítja az utastér levegőjét a
szilárd részecskéktől, mint például
pollen, por, penész és baktérium a
levegőből. Plusz egy réteg aktív szén elnyeli a kellemetlen szagokat.A légkondicionáló
rendszeres működtetése
A folyamatosan hatékony működés
érdekében a hűtést az időjárástól és
évszaktól függetlenül legalább
havonta egyszer néhány percre be
kell kapcsolni. Nagyon alacsony
külső hőmérséklet esetén a hűtést
nem lehet működtetni.
Szerviz
Az optimális hűtési teljesítmény
biztosítása érdekében javasoljuk,
hogy a légkondicionáló berendezést
először a gépkocsi első forgalomba helyezése után 3 évvel, majd pedig
évente ellenőriztesse, beleértve:
■ Működési és nyomásteszt
■ Fűtés működőképessége
■ Szivárgások ellenőrzése
■ Meghajtószíjak ellenőrzése
■ A lecsapató és az elpárologtató egység csövezésének tisztítása
■ Teljesítmény ellenőrzése
