Autóápolás179
Az akkumulátorokat nem szabad a
háztartási hulladékba keverni.
Selejtezésükről a megfelelő
újrahasznosító gyűjtőhelyeken kell
gondoskodni.
Ha 4 hétnél hosszabb ideig nem használja a gépkocsit, az
akkumulátor lemerülhet. Vegye le a negatív pólus saruját a gépkocsi
akkumulátoráról.
Győződjön meg róla, hogy az
akkumulátor lekapcsolása vagy
visszacsatlakoztatása előtt a gyújtás
ki legyen kapcsolva.
Akkumulátorvédelem 3 128.
A járműakkumulátor cseréje Megjegyzés
Az ebben a fejezetben megadottak
útmutatástól való bármilyen eltérés
a stop-start rendszer időszakos
kikapcsolásához vezethet.
Ha a járműakkumulátort cserélni kell,
akkor győződjön meg arról, hogy
nincsen nyitott szellőzőnyílás a
pozitív pólus közelében. Ha található
nyitott szellőzőnyílás azon aterületen, le kell zárni vakdugó
segítségével, és a negatív saru
közelében lévő nyílást kell megnyitni.
Csak olyan járműakkumulátort
használjon, amely lehetővé teszi,
hogy föléje lehessen szerelni a
biztosítékdobozt.
Start-stop rendszerrel rendelkező
járműveken ügyeljen arra, hogy az
AGM (felitatott üvegszálas)
akkumulátor cseréjéhez másik AGM
akkumulátort használjon.
Az AGM akkumulátor a rajta lévő
címkéről azonosítható be.
Javasoljuk, hogy eredeti Opel
járműakkumulátort használjon.
Megjegyzés
Az eredeti Opel akkumulátortól
eltérő AGM járműakkumulátor
használata a stop-start rendszer
gyengébb teljesítményéhez
vezethet.9 Figyelmeztetés
Az eredetitől eltérő hosszúságú
akkumulátor beszerelésekor
gondoskodni kell a távtartó
megfelelő rögzítéséről.
Azt javasoljuk, hogy szervizben
cseréltesse ki a járműakkumulátort.

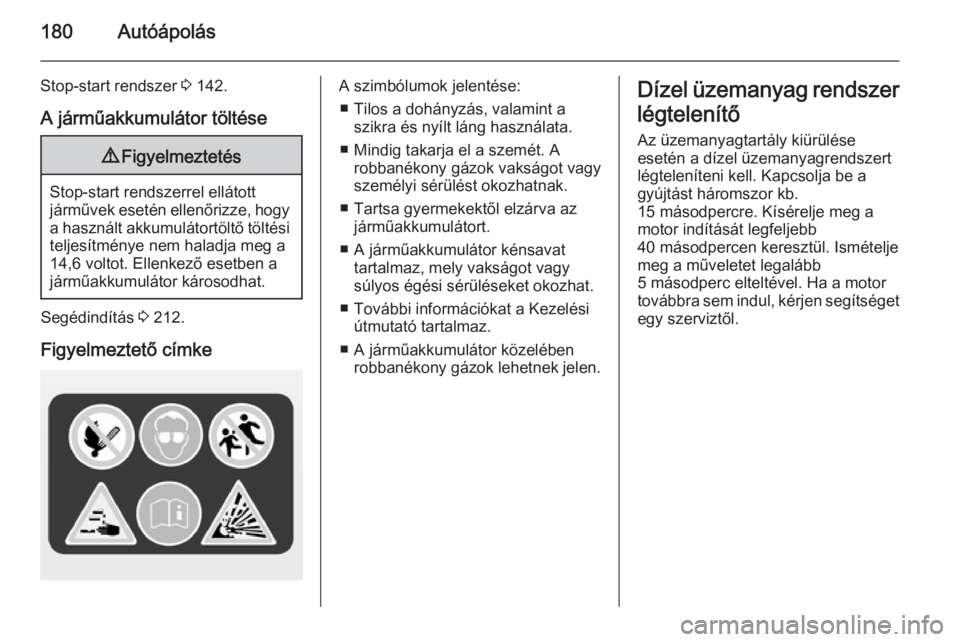

180Autóápolás
Stop-start rendszer 3 142.
A járműakkumulátor töltése9 Figyelmeztetés
Stop-start rendszerrel ellátott
járművek esetén ellenőrizze, hogy
a használt akkumulátortöltő töltési teljesítménye nem haladja meg a
14,6 voltot. Ellenkező esetben a
járműakkumulátor károsodhat.
Segédindítás 3 212.
Figyelmeztető címke
A szimbólumok jelentése: ■ Tilos a dohányzás, valamint a szikra és nyílt láng használata.
■ Mindig takarja el a szemét. A robbanékony gázok vakságot vagy
személyi sérülést okozhatnak.
■ Tartsa gyermekektől elzárva az járműakkumulátort.
■ A járműakkumulátor kénsavat tartalmaz, mely vakságot vagy
súlyos égési sérüléseket okozhat.
■ További információkat a Kezelési útmutató tartalmaz.
■ A járműakkumulátor közelében robbanékony gázok lehetnek jelen.Dízel üzemanyag rendszer
légtelenítő Az üzemanyagtartály kiürülése
esetén a dízel üzemanyagrendszert
légteleníteni kell. Kapcsolja be a
gyújtást háromszor kb.
15 másodpercre. Kísérelje meg a
motor indítását legfeljebb
40 másodpercen keresztül. Ismételje
meg a műveletet legalább
5 másodperc elteltével. Ha a motor
továbbra sem indul, kérjen segítséget egy szerviztől.

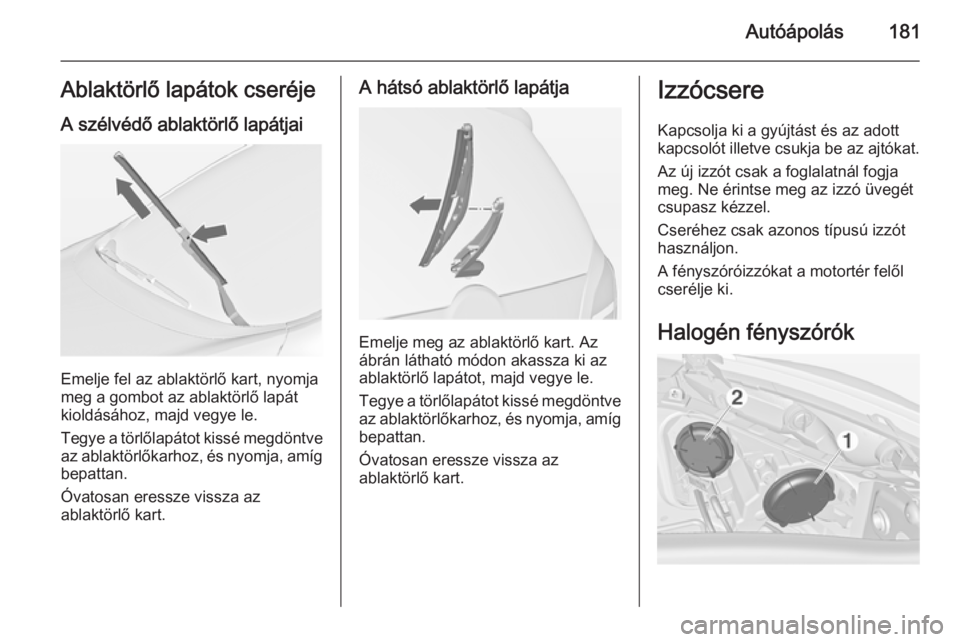

Autóápolás181Ablaktörlő lapátok cseréje
A szélvédő ablaktörlő lapátjai
Emelje fel az ablaktörlő kart, nyomja
meg a gombot az ablaktörlő lapát
kioldásához, majd vegye le.
Tegye a törlőlapátot kissé megdöntve az ablaktörlőkarhoz, és nyomja, amíg
bepattan.
Óvatosan eressze vissza az
ablaktörlő kart.
A hátsó ablaktörlő lapátja
Emelje meg az ablaktörlő kart. Az
ábrán látható módon akassza ki az
ablaktörlő lapátot, majd vegye le.
Tegye a törlőlapátot kissé megdöntve az ablaktörlőkarhoz, és nyomja, amíg
bepattan.
Óvatosan eressze vissza az
ablaktörlő kart.
Izzócsere
Kapcsolja ki a gyújtást és az adottkapcsolót illetve csukja be az ajtókat.
Az új izzót csak a foglalatnál fogja
meg. Ne érintse meg az izzó üvegét csupasz kézzel.
Cseréhez csak azonos típusú izzót
használjon.
A fényszóróizzókat a motortér felől
cserélje ki.
Halogén fényszórók

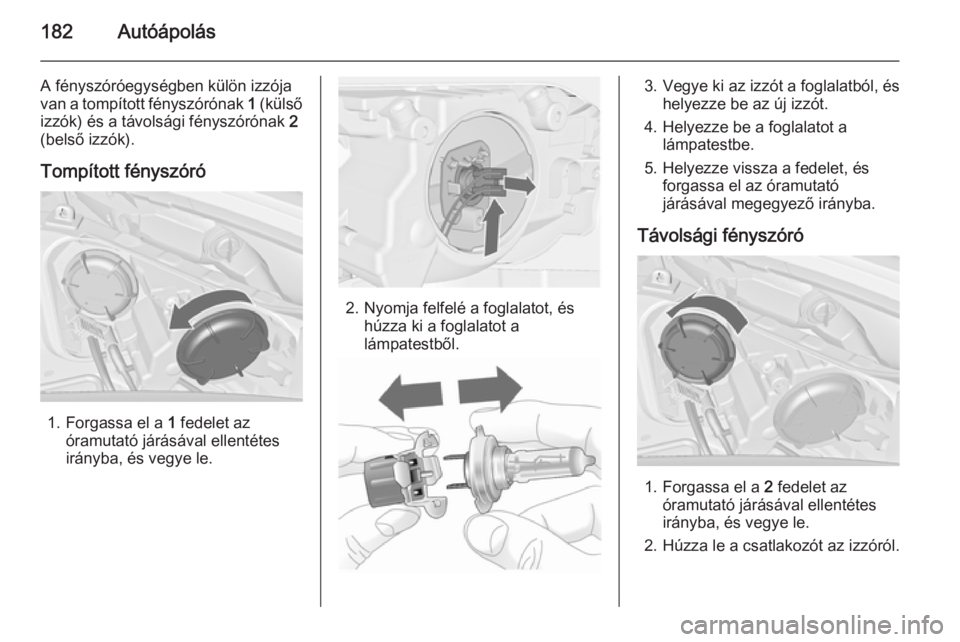

182Autóápolás
A fényszóróegységben külön izzója
van a tompított fényszórónak 1 (külső
izzók) és a távolsági fényszórónak 2
(belső izzók).
Tompított fényszóró
1. Forgassa el a 1 fedelet az
óramutató járásával ellentétes
irányba, és vegye le.
2. Nyomja felfelé a foglalatot, és húzza ki a foglalatot a
lámpatestből.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be a foglalatot a lámpatestbe.
5. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Távolsági fényszóró
1. Forgassa el a 2 fedelet az
óramutató járásával ellentétes
irányba, és vegye le.
2. Húzza le a csatlakozót az izzóról.

Autóápolás183
3. Akassza ki a rögzítőrugót, majdhajtsa hátra.
4. Vegye ki az izzót, és helyezze beaz újat.
5. Hajtsa előre a rögzítőrugót, ésrögzítse.
6. Helyezze vissza a csatlakozót az izzóra.
7. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Helyzetjelző lámpák/Nappali
menetlámpa
1. Forgassa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki.
2. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
3. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával megegyező
irányba.
Oldalsó lámpa/nappali
menetlámpa LED-ekkel
Egy másik változaton az oldalsó
lámpa és a nappali menetlámpa LED- ekkel van kialakítva. Ebben az
esetben cseréltesse ki a
meghibásodott LED-eket szervizben.

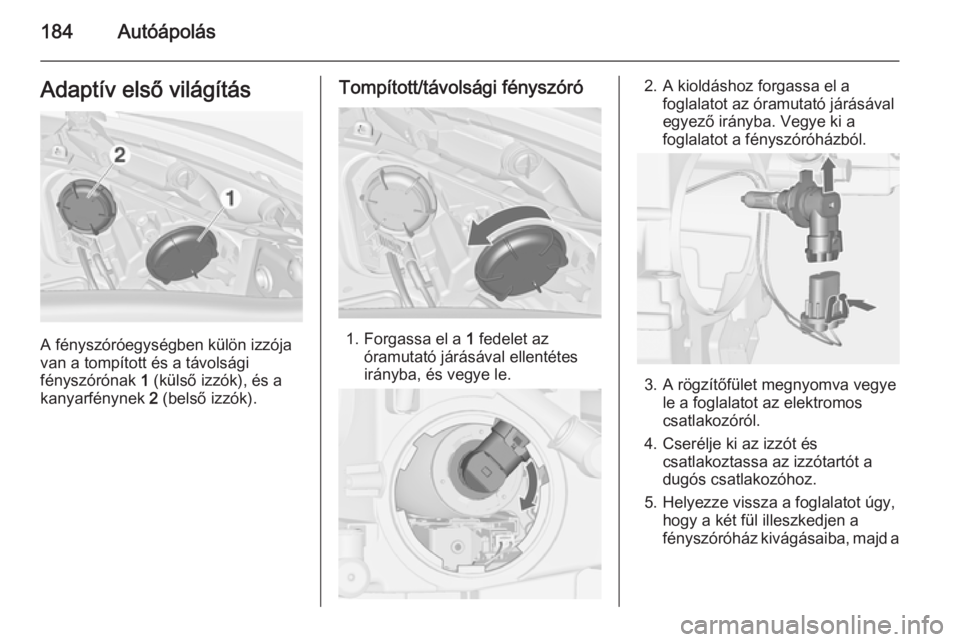

184AutóápolásAdaptív első világítás
A fényszóróegységben külön izzója
van a tompított és a távolsági
fényszórónak 1 (külső izzók), és a
kanyarfénynek 2 (belső izzók).
Tompított/távolsági fényszóró
1. Forgassa el a 1 fedelet az
óramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
egyező irányba. Vegye ki a
foglalatot a fényszóróházból.
3. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a

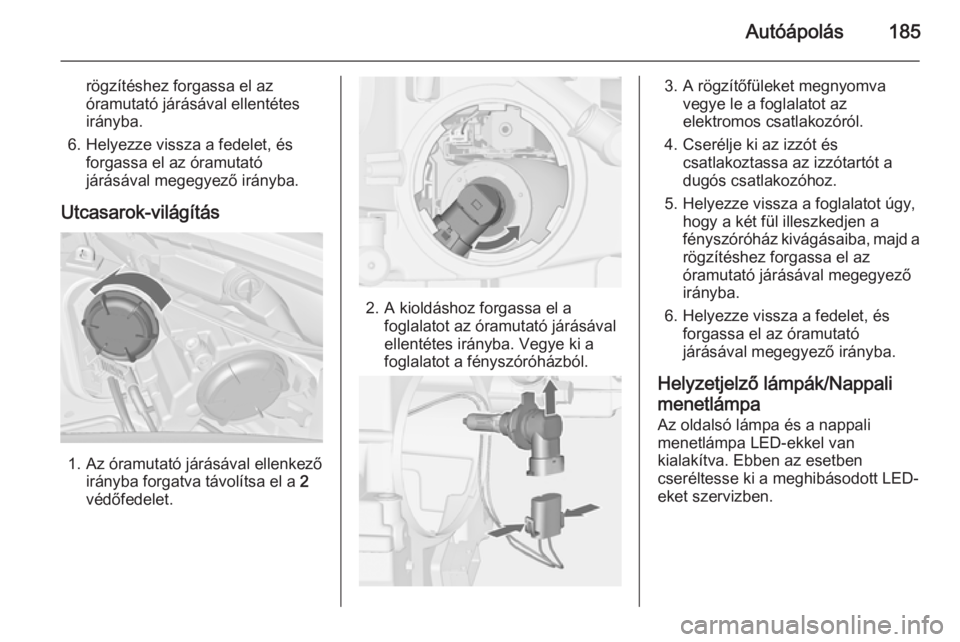

Autóápolás185
rögzítéshez forgassa el az
óramutató járásával ellentétes
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Utcasarok-világítás
1. Az óramutató járásával ellenkező irányba forgatva távolítsa el a 2
védőfedelet.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. A rögzítőfüleket megnyomva vegye le a foglalatot az
elektromos csatlakozóról.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Helyzetjelző lámpák/Nappali menetlámpa Az oldalsó lámpa és a nappali
menetlámpa LED-ekkel van
kialakítva. Ebben az esetben
cseréltesse ki a meghibásodott LED-
eket szervizben.

186AutóápolásElső ködlámpák
Az izzók a jármű alja felől
hozzáférhetők.
1. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
2. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
3. Cserélje ki az izzót.
4. Illessze helyére az elektromos csatlakozót.
5. Helyezze be a foglalatot a lámpatestbe.
6. Forgassa el a foglalatot az óramutató járásával megegyező
irányba, és rögzítse.
Első irányjelzők
1. Forgassa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki.

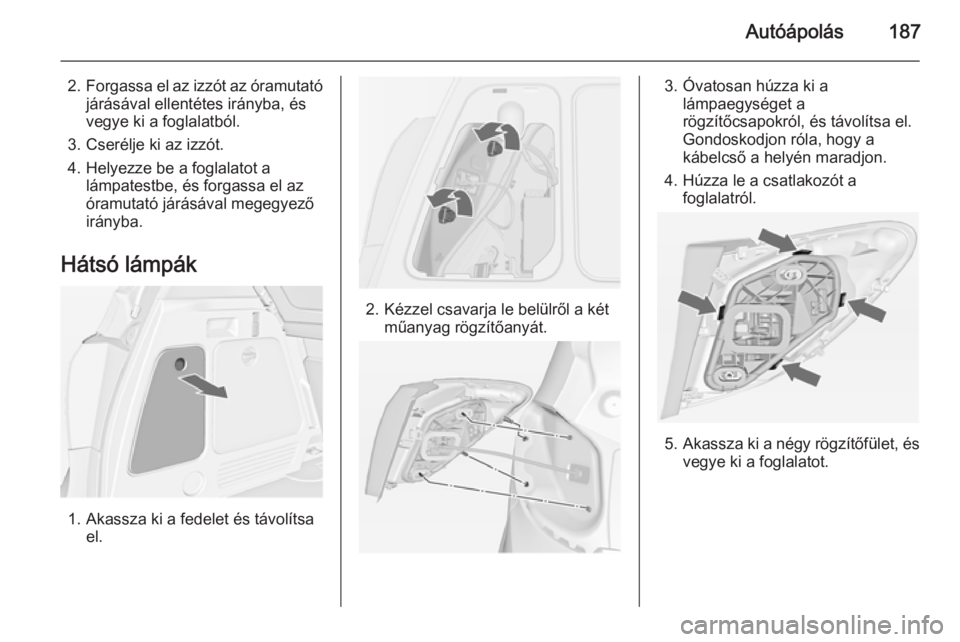

Autóápolás187
2.Forgassa el az izzót az óramutató
járásával ellentétes irányba, és
vegye ki a foglalatból.
3. Cserélje ki az izzót.
4. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával megegyező
irányba.
Hátsó lámpák
1. Akassza ki a fedelet és távolítsa el.
2. Kézzel csavarja le belülről a két
műanyag rögzítőanyát.
3. Óvatosan húzza ki alámpaegységet a
rögzítőcsapokról, és távolítsa el.
Gondoskodjon róla, hogy a
kábelcső a helyén maradjon.
4. Húzza le a csatlakozót a foglalatról.
5.Akassza ki a négy rögzítőfület, és
vegye ki a foglalatot.

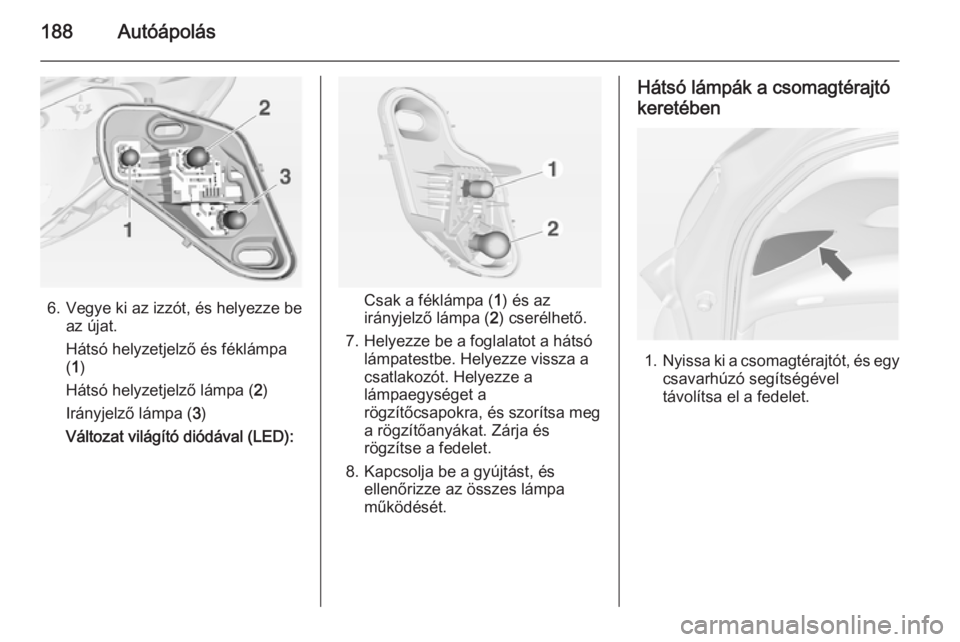

188Autóápolás
6. Vegye ki az izzót, és helyezze beaz újat.
Hátsó helyzetjelző és féklámpa
( 1 )
Hátsó helyzetjelző lámpa ( 2)
Irányjelző lámpa ( 3)
Változat világító diódával (LED):Csak a féklámpa ( 1) és az
irányjelző lámpa ( 2) cserélhető.
7. Helyezze be a foglalatot a hátsó lámpatestbe. Helyezze vissza a
csatlakozót. Helyezze a
lámpaegységet a
rögzítőcsapokra, és szorítsa meg
a rögzítőanyákat. Zárja és
rögzítse a fedelet.
8. Kapcsolja be a gyújtást, és ellenőrizze az összes lámpa
működését.
Hátsó lámpák a csomagtérajtó
keretében
1. Nyissa ki a csomagtérajtót, és egy
csavarhúzó segítségével
távolítsa el a fedelet.
