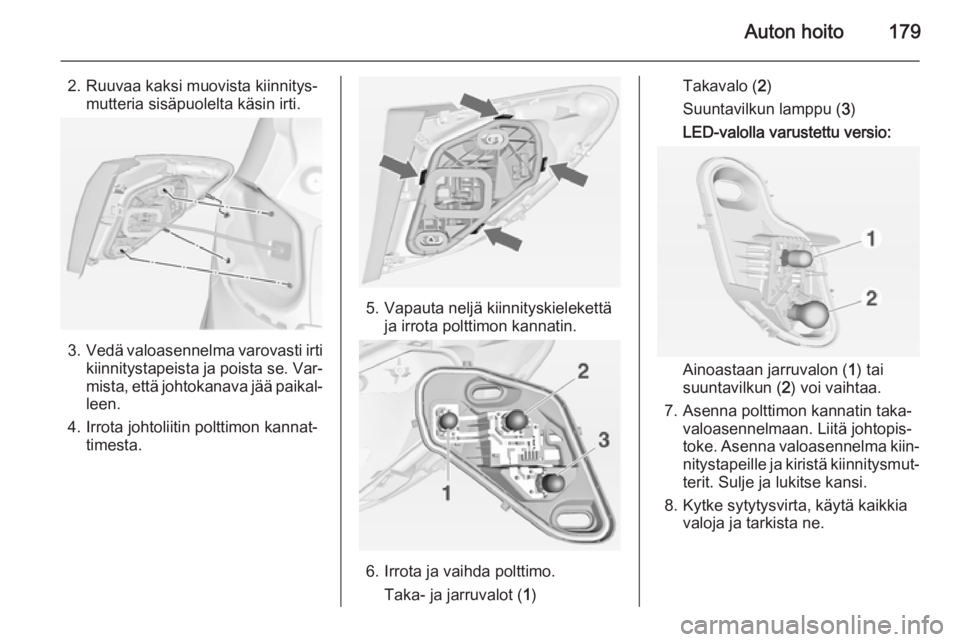

Auton hoito179
2. Ruuvaa kaksi muovista kiinnitys‐mutteria sisäpuolelta käsin irti.
3. Vedä valoasennelma varovasti irti
kiinnitystapeista ja poista se. Var‐
mista, että johtokanava jää paikal‐ leen.
4. Irrota johtoliitin polttimon kannat‐ timesta.
5. Vapauta neljä kiinnityskielekettäja irrota polttimon kannatin.
6. Irrota ja vaihda polttimo.
Taka- ja jarruvalot ( 1)
Takavalo ( 2)
Suuntavilkun lamppu ( 3)
LED-valolla varustettu versio:
Ainoastaan jarruvalon ( 1) tai
suuntavilkun ( 2) voi vaihtaa.
7. Asenna polttimon kannatin taka‐ valoasennelmaan. Liitä johtopis‐
toke. Asenna valoasennelma kiin‐
nitystapeille ja kiristä kiinnitysmut‐ terit. Sulje ja lukitse kansi.
8. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.

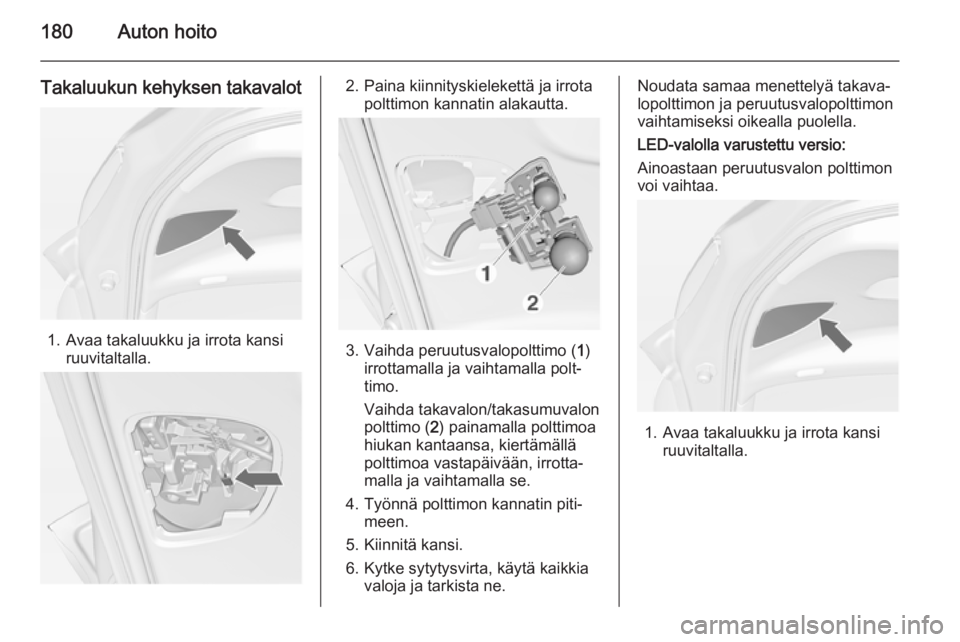

180Auton hoito
Takaluukun kehyksen takavalot
1. Avaa takaluukku ja irrota kansiruuvitaltalla.
2. Paina kiinnityskielekettä ja irrota polttimon kannatin alakautta.
3. Vaihda peruutusvalopolttimo ( 1)
irrottamalla ja vaihtamalla polt‐
timo.
Vaihda takavalon/takasumuvalon
polttimo ( 2) painamalla polttimoa
hiukan kantaansa, kiertämällä
polttimoa vastapäivään, irrotta‐
malla ja vaihtamalla se.
4. Työnnä polttimon kannatin piti‐ meen.
5. Kiinnitä kansi.
6. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.
Noudata samaa menettelyä takava‐
lopolttimon ja peruutusvalopolttimon
vaihtamiseksi oikealla puolella.
LED-valolla varustettu versio:
Ainoastaan peruutusvalon polttimon
voi vaihtaa.
1. Avaa takaluukku ja irrota kansi ruuvitaltalla.

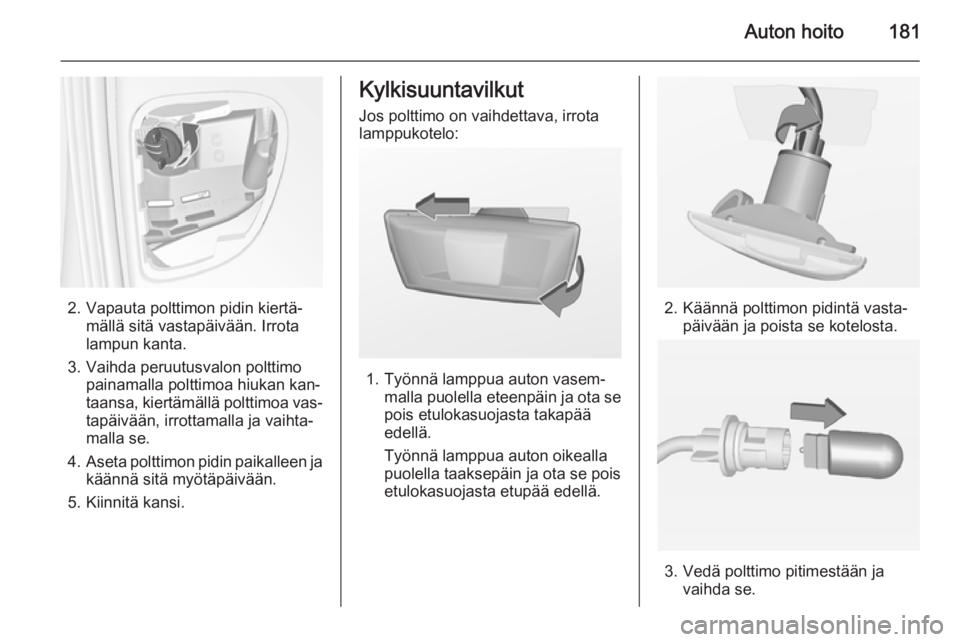

Auton hoito181
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta.
3. Vaihda peruutusvalon polttimo painamalla polttimoa hiukan kan‐
taansa, kiertämällä polttimoa vas‐
tapäivään, irrottamalla ja vaihta‐
malla se.
4. Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Kiinnitä kansi.
Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Työnnä lamppua auton vasem‐ malla puolella eteenpäin ja ota se
pois etulokasuojasta takapää
edellä.
Työnnä lamppua auton oikealla
puolella taaksepäin ja ota se pois etulokasuojasta etupää edellä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.

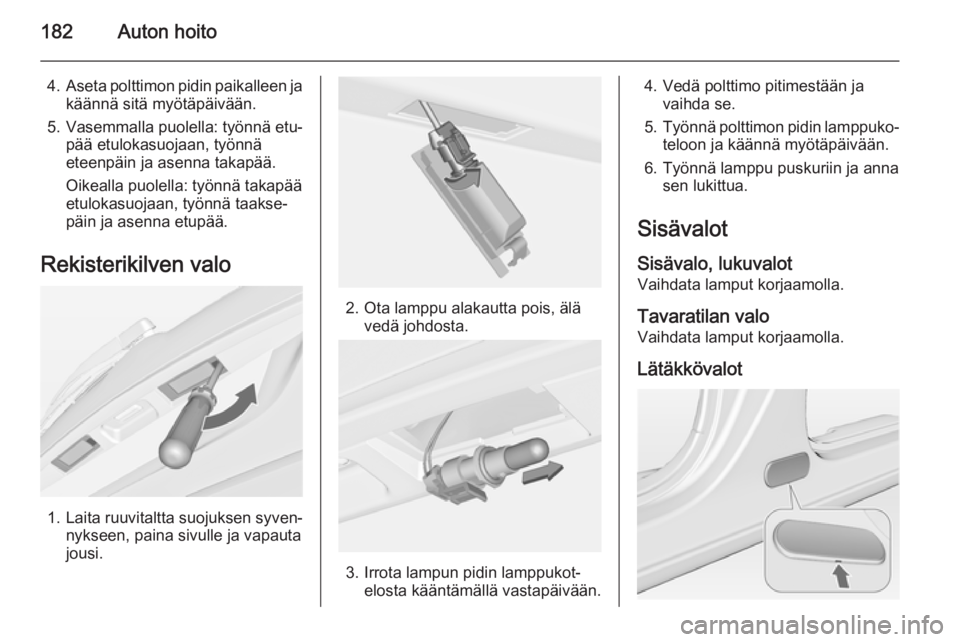

182Auton hoito
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Vasemmalla puolella: työnnä etu‐ pää etulokasuojaan, työnnä
eteenpäin ja asenna takapää.
Oikealla puolella: työnnä takapää etulokasuojaan, työnnä taakse‐
päin ja asenna etupää.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota lampun pidin lamppukot‐elosta kääntämällä vastapäivään.
4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna sen lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
Lätäkkövalot

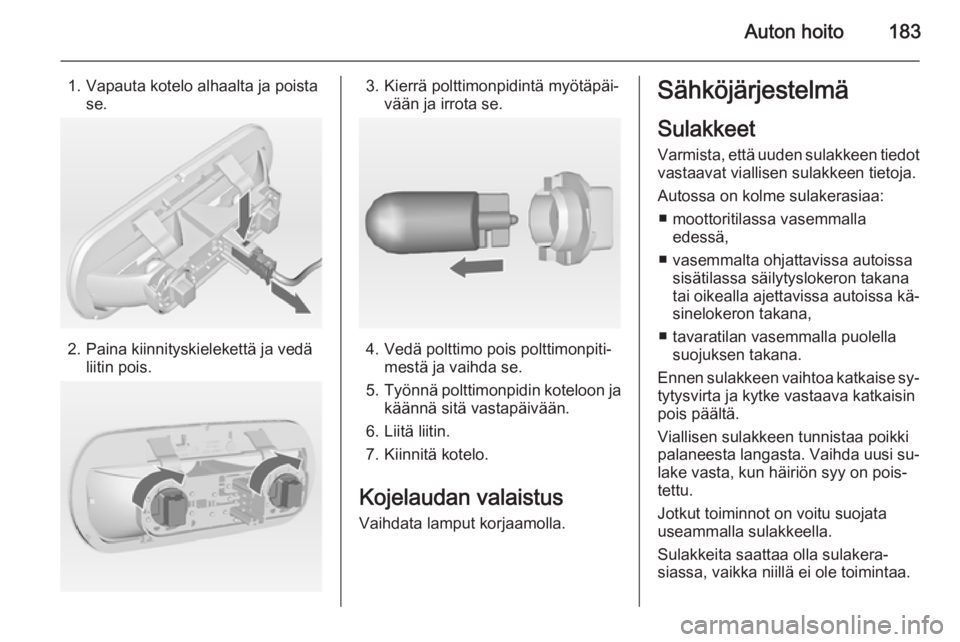

Auton hoito183
1. Vapauta kotelo alhaalta ja poistase.
2. Paina kiinnityskielekettä ja vedä liitin pois.
3. Kierrä polttimonpidintä myötäpäi‐ vään ja irrota se.
4. Vedä polttimo pois polttimonpiti‐mestä ja vaihda se.
5. Työnnä polttimonpidin koteloon ja
käännä sitä vastapäivään.
6. Liitä liitin.
7. Kiinnitä kotelo.
Kojelaudan valaistus Vaihdata lamput korjaamolla.
Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ■ moottoritilassa vasemmalla edessä,
■ vasemmalta ohjattavissa autoissa sisätilassa säilytyslokeron takana
tai oikealla ajettavissa autoissa kä‐
sinelokeron takana,
■ tavaratilan vasemmalla puolella suojuksen takana.
Ennen sulakkeen vaihtoa katkaise sy‐ tytysvirta ja kytke vastaava katkaisin
pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi su‐
lake vasta, kun häiriön syy on pois‐
tettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.

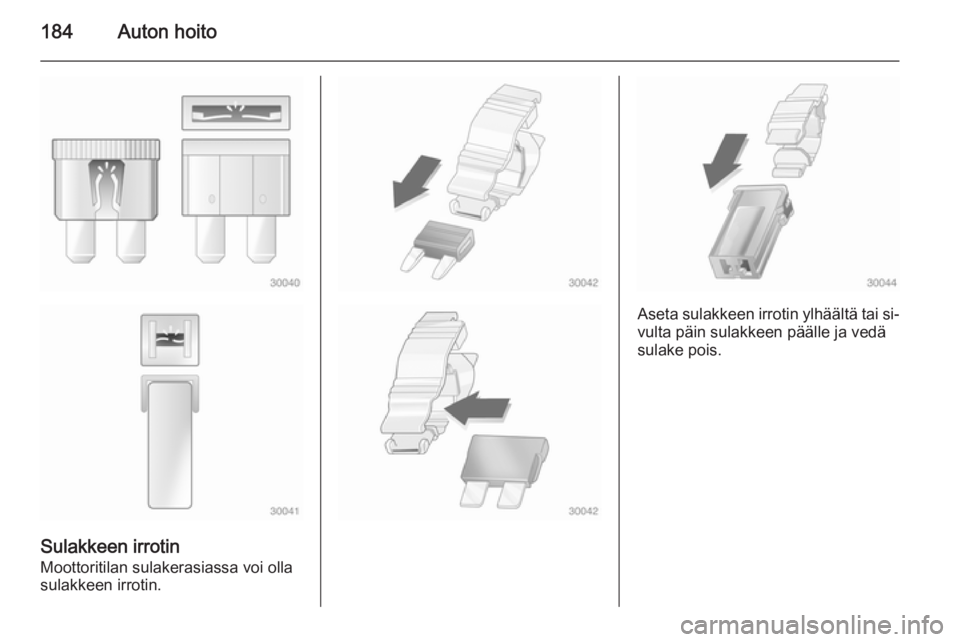

184Auton hoito
Sulakkeen irrotinMoottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä tai si‐ vulta päin sulakkeen päälle ja vedäsulake pois.

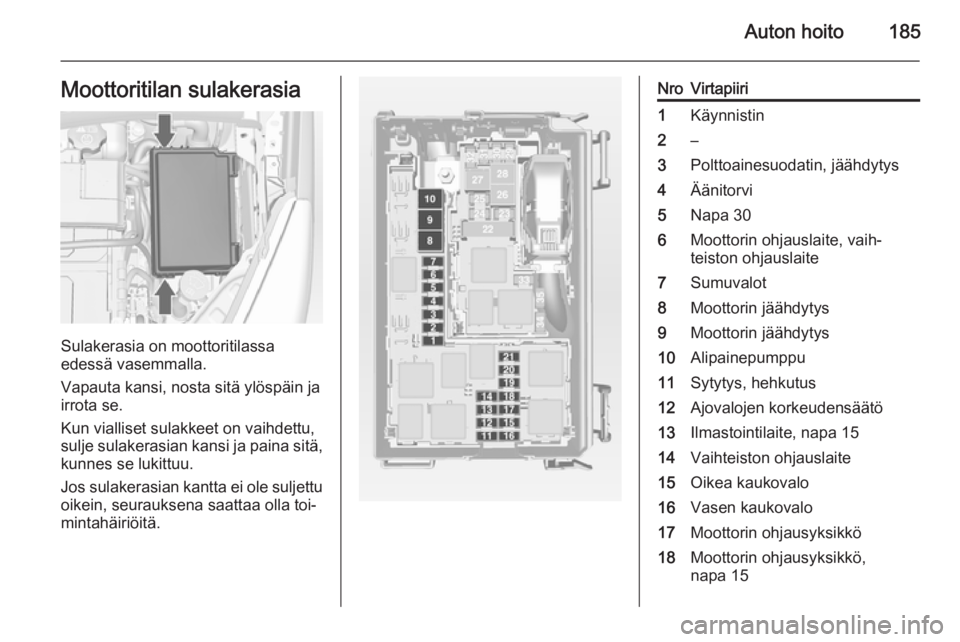

Auton hoito185Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriöitä.
NroVirtapiiri1Käynnistin2–3Polttoainesuodatin, jäähdytys4Äänitorvi5Napa 306Moottorin ohjauslaite, vaih‐
teiston ohjauslaite7Sumuvalot8Moottorin jäähdytys9Moottorin jäähdytys10Alipainepumppu11Sytytys, hehkutus12Ajovalojen korkeudensäätö13Ilmastointilaite, napa 1514Vaihteiston ohjauslaite15Oikea kaukovalo16Vasen kaukovalo17Moottorin ohjausyksikkö18Moottorin ohjausyksikkö,
napa 15

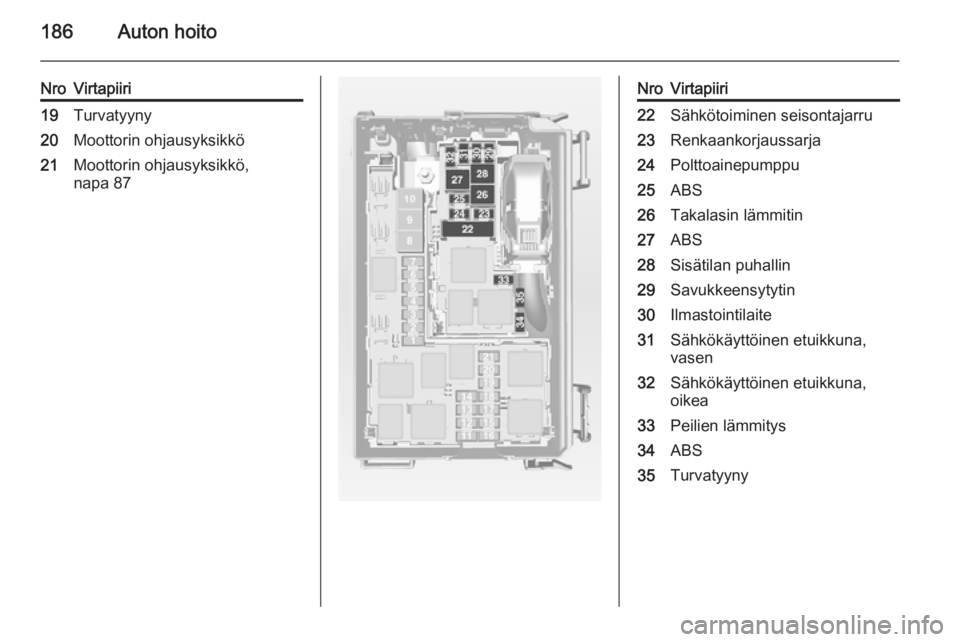

186Auton hoito
NroVirtapiiri19Turvatyyny20Moottorin ohjausyksikkö21Moottorin ohjausyksikkö,
napa 87NroVirtapiiri22Sähkötoiminen seisontajarru23Renkaankorjaussarja24Polttoainepumppu25ABS26Takalasin lämmitin27ABS28Sisätilan puhallin29Savukkeensytytin30Ilmastointilaite31Sähkökäyttöinen etuikkuna,
vasen32Sähkökäyttöinen etuikkuna,
oikea33Peilien lämmitys34ABS35Turvatyyny

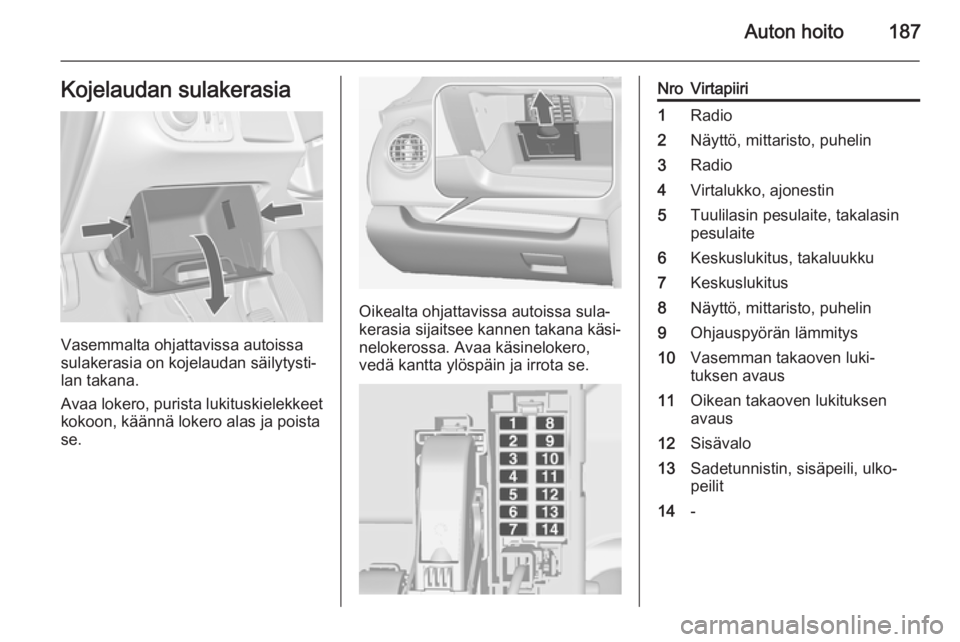

Auton hoito187Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa lokero, purista lukituskielekkeet
kokoon, käännä lokero alas ja poista
se.
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa käsinelokero,
vedä kantta ylöspäin ja irrota se.
NroVirtapiiri1Radio2Näyttö, mittaristo, puhelin3Radio4Virtalukko, ajonestin5Tuulilasin pesulaite, takalasin
pesulaite6Keskuslukitus, takaluukku7Keskuslukitus8Näyttö, mittaristo, puhelin9Ohjauspyörän lämmitys10Vasemman takaoven luki‐
tuksen avaus11Oikean takaoven lukituksen
avaus12Sisävalo13Sadetunnistin, sisäpeili, ulko‐
peilit14-

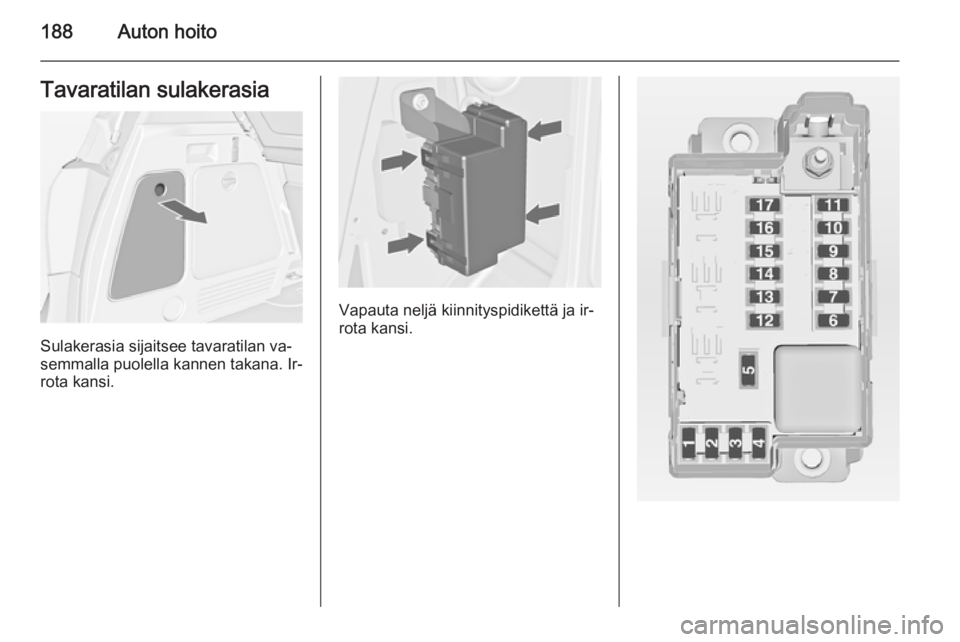

188Auton hoitoTavaratilan sulakerasia
Sulakerasia sijaitsee tavaratilan va‐
semmalla puolella kannen takana. Ir‐
rota kansi.
Vapauta neljä kiinnityspidikettä ja ir‐
rota kansi.
