OPEL MERIVA 2014.5 Посібник з експлуатації (in Ukrainian)

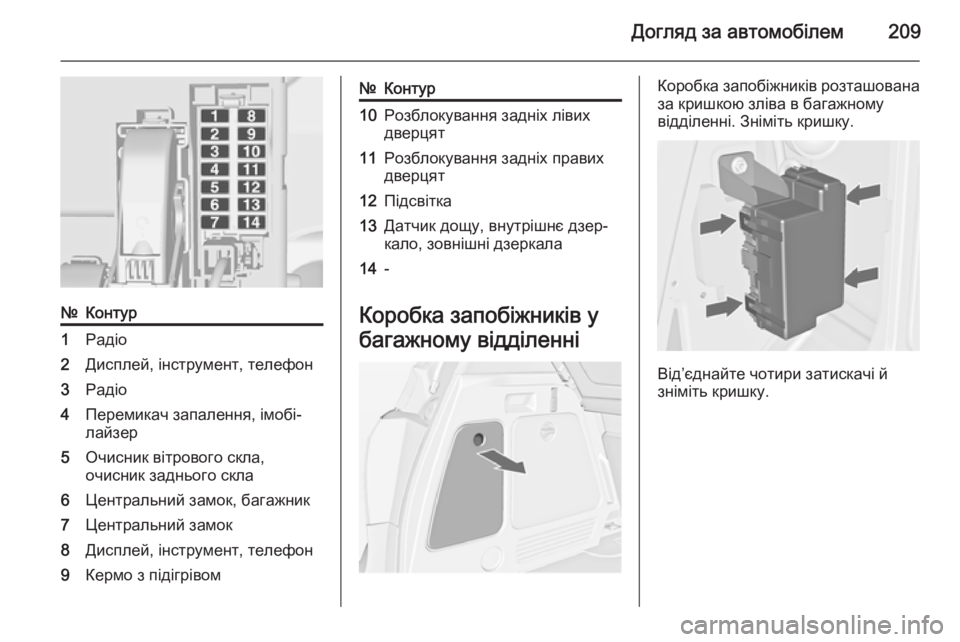

Догляд за автомобілем209
№Контур1Радіо2Дисплей, інструмент, телефон3Радіо4Перемикач запалення, імобі‐
лайзер5Очисник вітрового скла,
очисник заднього скла6Центральний замок, багажник7Центральний замок8Дисплей, інструмент, телефон9Кермо з підігрівом№Контур10Розблокування задніх лівих
дверцят11Розблокування задніх правих
дверцят12Підсвітка13Датчик дощу, внутрішнє дзер‐
кало, зовнішні дзеркала14-
Коробка запобіжників у
багажному відділенні
Коробка запобіжників розташована
за кришкою зліва в багажному
відділенні. Зніміть кришку.
Від’єднайте чотири затискачі й
зніміть кришку.

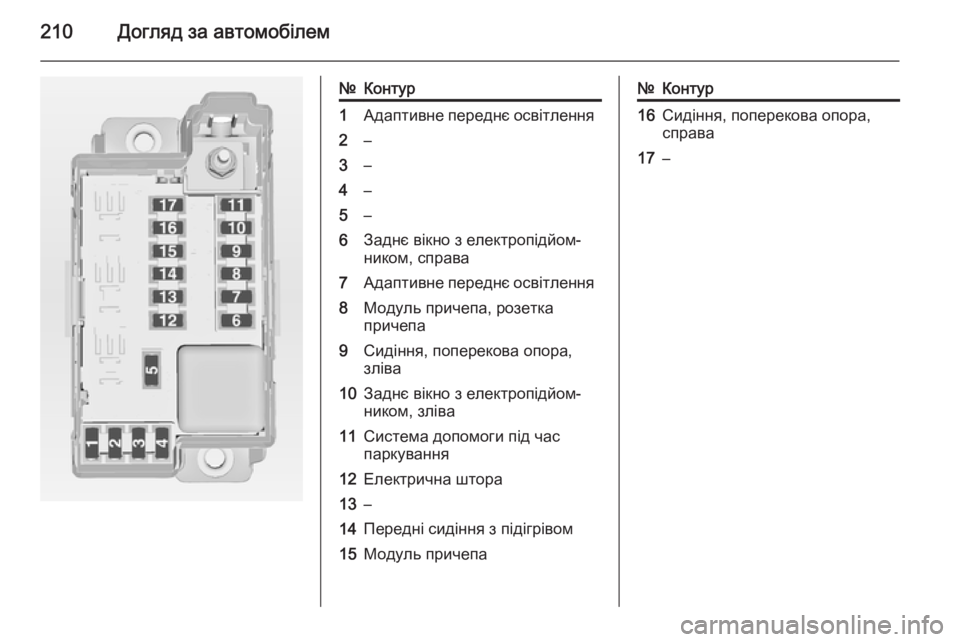

210Догляд за автомобілем
№Контур1Адаптивне переднє освітлення2–3–4–5–6Заднє вікно з електропідйом‐
ником, справа7Адаптивне переднє освітлення8Модуль причепа, розетка
причепа9Сидіння, поперекова опора,
зліва10Заднє вікно з електропідйом‐
ником, зліва11Система допомоги під час
паркування12Електрична штора13–14Передні сидіння з підігрівом15Модуль причепа№Контур16Сидіння, поперекова опора,
справа17–

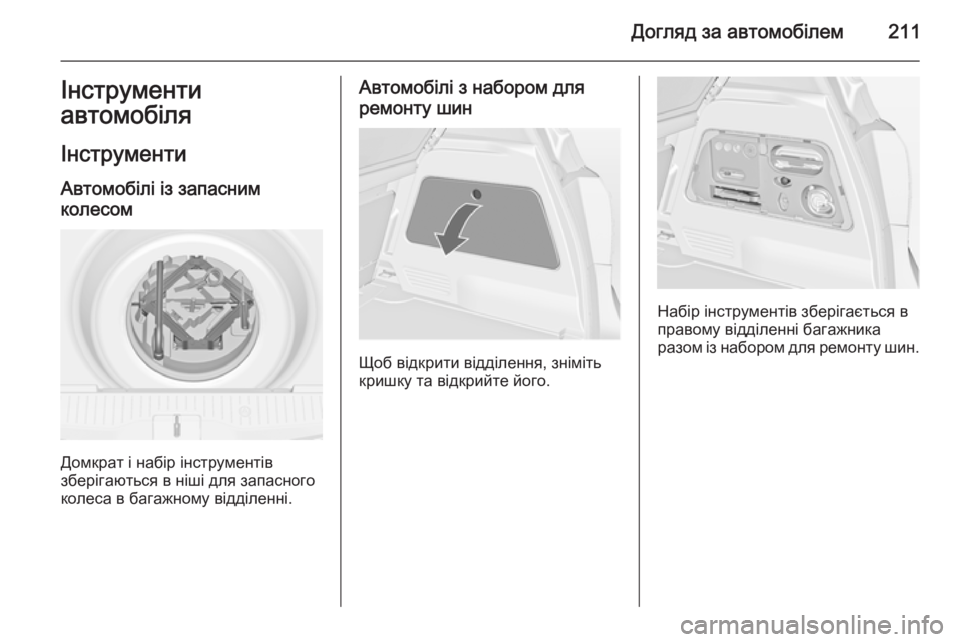

Догляд за автомобілем211Інструменти
автомобіля
Інструменти
Автомобілі із запасним
колесом
Домкрат і набір інструментів
зберігаються в ніші для запасного
колеса в багажному відділенні.
Автомобілі з набором для
ремонту шин
Щоб відкрити відділення, зніміть
кришку та відкрийте його.
Набір інструментів зберігається в
правому відділенні багажника
разом із набором для ремонту шин.

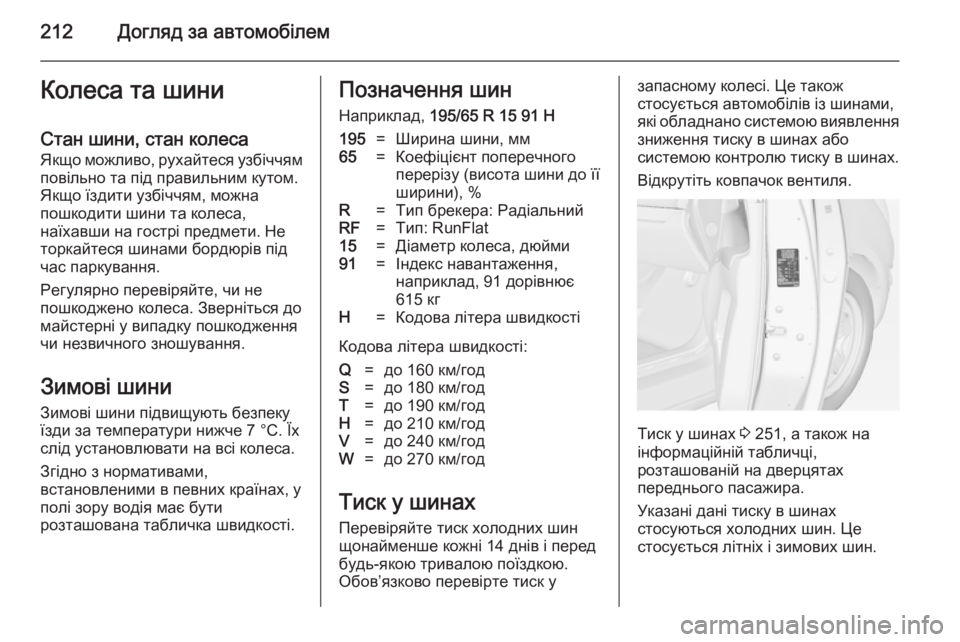

212Догляд за автомобілемКолеса та шини
Стан шини, стан колеса Якщо можливо, рухайтеся узбіччям
повільно та під правильним кутом.
Якщо їздити узбіччям, можна
пошкодити шини та колеса,
наїхавши на гострі предмети. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте, чи не
пошкоджено колеса. Зверніться до
майстерні у випадку пошкодження
чи незвичного зношування.
Зимові шини
Зимові шини підвищують безпеку
їзди за температури нижче 7 °C. Їх
слід установлювати на всі колеса.
Згідно з нормативами,
встановленими в певних країнах, у
полі зору водія має бути
розташована табличка швидкості.Позначення шин
Наприклад, 195/65 R 15 91 H195=Ширина шини, мм65=Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R=Тип брекера: РадіальнийRF=Тип: RunFlat15=Діаметр колеса, дюйми91=Індекс навантаження,
наприклад, 91 дорівнює
615 кгH=Кодова літера швидкості
Кодова літера швидкості:
Q=до 160 км/годS=до 180 км/годT=до 190 км/годH=до 210 км/годV=до 240 км/годW=до 270 км/год
Тиск у шинах
Перевіряйте тиск холодних шин
щонайменше кожні 14 днів і перед будь-якою тривалою поїздкою.
Обов’язково перевірте тиск у
запасному колесі. Це також
стосується автомобілів із шинами,
які обладнано системою виявлення
зниження тиску в шинах або
системою контролю тиску в шинах.
Відкрутіть ковпачок вентиля.
Тиск у шинах 3 251, а також на
інформаційній табличці,
розташованій на дверцятах
переднього пасажира.
Указані дані тиску в шинах
стосуються холодних шин. Це
стосується літніх і зимових шин.

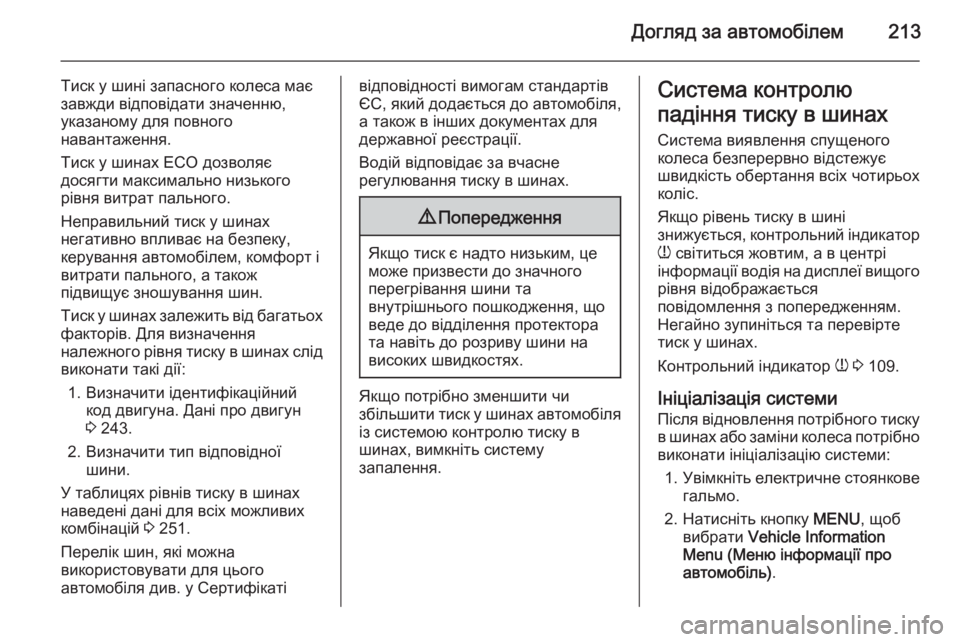

Догляд за автомобілем213
Тиск у шині запасного колеса має
завжди відповідати значенню,
указаному для повного
навантаження.
Тиск у шинах ECO дозволяє
досягти максимально низького
рівня витрат пального.
Неправильний тиск у шинах
негативно впливає на безпеку,
керування автомобілем, комфорт і
витрати пального, а також
підвищує зношування шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун3 243.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 251.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікатівідповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
Якщо потрібно зменшити чи
збільшити тиск у шинах автомобіля із системою контролю тиску в
шинах, вимкніть систему
запалення.
Система контролю
падіння тиску в шинах
Система виявлення спущеного
колеса безперервно відстежує
швидкість обертання всіх чотирьох
коліс.
Якщо рівень тиску в шині
знижується, контрольний індикатор
w світиться жовтим, а в центрі
інформації водія на дисплеї вищого
рівня відображається
повідомлення з попередженням.
Негайно зупиніться та перевірте тиск у шинах.
Контрольний індикатор w 3 109.
Ініціалізація системи
Після відновлення потрібного тиску в шинах або заміни колеса потрібно
виконати ініціалізацію системи:
1. Увімкніть електричне стоянкове
гальмо.
2. Натисніть кнопку MENU, щоб
вибрати Vehicle Information
Menu (Меню інформації про
автомобіль) .

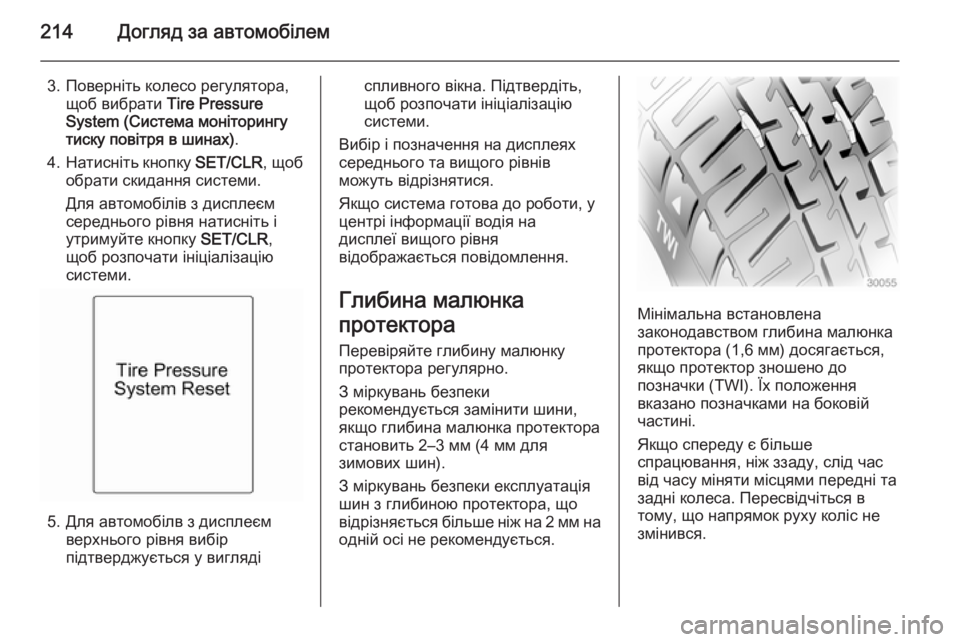

214Догляд за автомобілем
3. Поверніть колесо регулятора,щоб вибрати Tire Pressure
System (Система моніторингу
тиску повітря в шинах) .
4. Натисніть кнопку SET/CLR, щоб
обрати скидання системи.
Для автомобілів з дисплеєм
середнього рівня натисніть і
утримуйте кнопку SET/CLR,
щоб розпочати ініціалізацію
системи.
5. Для автомобілв з дисплеєм верхнього рівня вибір
підтверджується у вигляді
спливного вікна. Підтвердіть,
щоб розпочати ініціалізацію
системи.
Вибір і позначення на дисплеях
середнього та вищого рівнів
можуть відрізнятися.
Якщо система готова до роботи, у
центрі інформації водія на
дисплеї вищого рівня
відображається повідомлення.
Глибина малюнка
протектора Перевіряйте глибину малюнку
протектора регулярно.
З міркувань безпеки
рекомендується замінити шини,
якщо глибина малюнка протектора
становить 2–3 мм (4 мм для
зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на одній осі не рекомендується.
Мінімальна встановлена
законодавством глибина малюнка
протектора (1,6 мм) досягається,
якщо протектор зношено до
позначки (TWI). Їх положення
вказано позначками на боковій
частині.
Якщо спереду є більше
спрацювання, ніж ззаду, слід час
від часу міняти місцями передні та
задні колеса. Пересвідчіться в
тому, що напрямок руху коліс не
змінився.

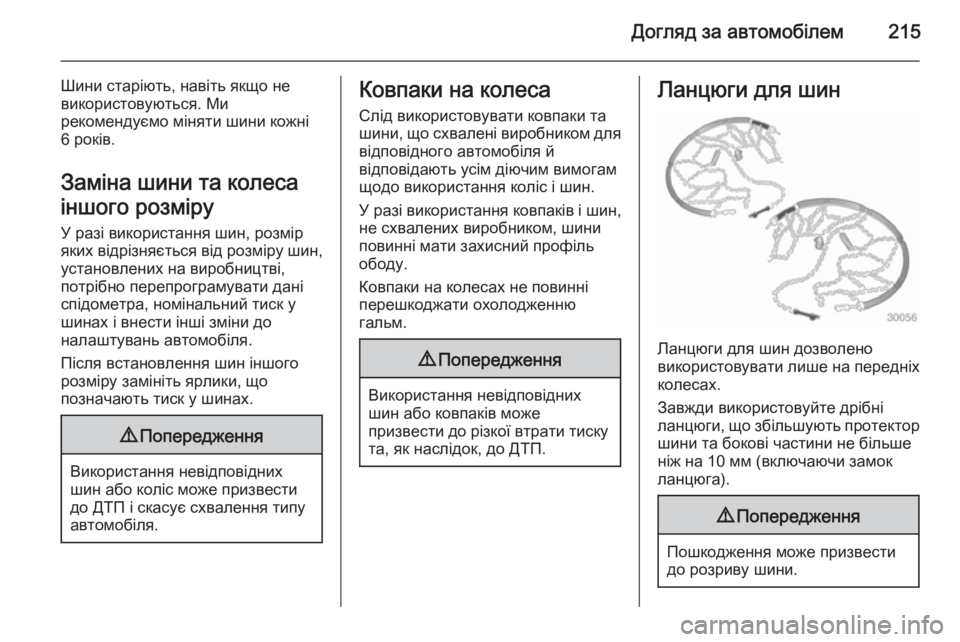

Догляд за автомобілем215
Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо міняти шини кожні
6 років.
Заміна шини та колеса
іншого розміру
У разі використання шин, розмір
яких відрізняється від розміру шин, установлених на виробництві,
потрібно перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни до
налаштувань автомобіля.
Після встановлення шин іншого
розміру замініть ярлики, що
позначають тиск у шинах.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасує схвалення типу автомобіля.
Ковпаки на колеса
Слід використовувати ковпаки та шини, що схвалені виробником для
відповідного автомобіля й
відповідають усім діючим вимогам
щодо використання коліс і шин.
У разі використання ковпаків і шин,
не схвалених виробником, шини
повинні мати захисний профіль
ободу.
Ковпаки на колесах не повинні
перешкоджати охолодженню
гальм.9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
Ланцюги для шин
Ланцюги для шин дозволено
використовувати лише на передніх
колесах.
Завжди використовуйте дрібні
ланцюги, що збільшують протектор
шини та бокові частини не більше
ніж на 10 мм (включаючи замок
ланцюга).
9 Попередження
Пошкодження може призвести
до розриву шини.

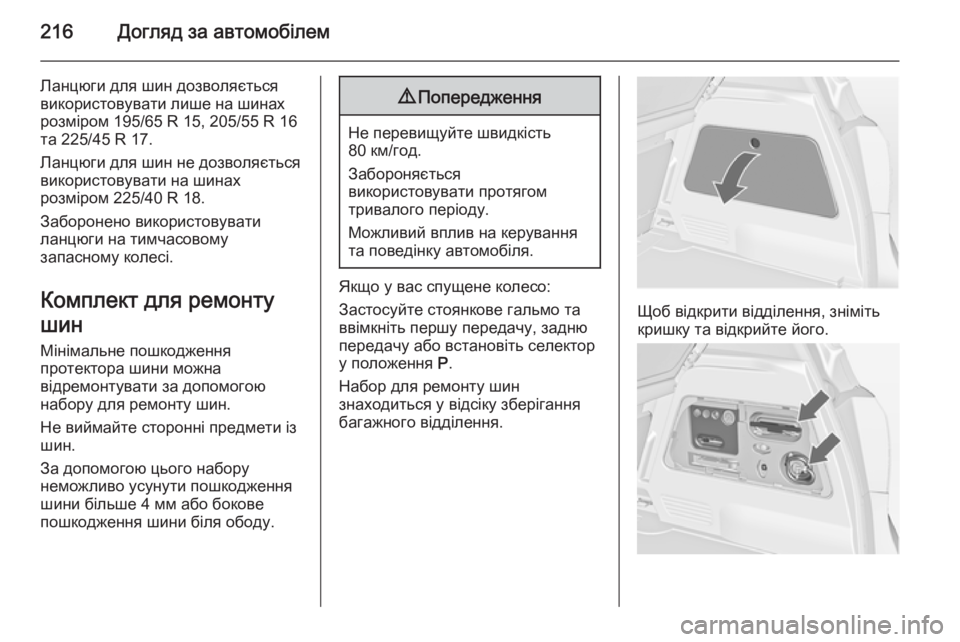

216Догляд за автомобілем
Ланцюги для шин дозволяється
використовувати лише на шинах
розміром 195/65 R 15, 205/55 R 16
та 225/45 R 17.
Ланцюги для шин не дозволяється
використовувати на шинах
розміром 225/40 R 18.
Заборонено використовувати
ланцюги на тимчасовому
запасному колесі.
Комплект для ремонту
шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору
неможливо усунути пошкодження
шини більше 4 мм або бокове
пошкодження шини біля ободу.9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поведінку автомобіля.
Якщо у вас спущене колесо:
Застосуйте стоянкове гальмо та
ввімкніть першу передачу, задню передачу або встановіть селектор
у положення P.
Набор для ремонту шин
знаходиться у відсіку зберігання
багажного відділення.
Щоб відкрити відділення, зніміть
кришку та відкрийте його.

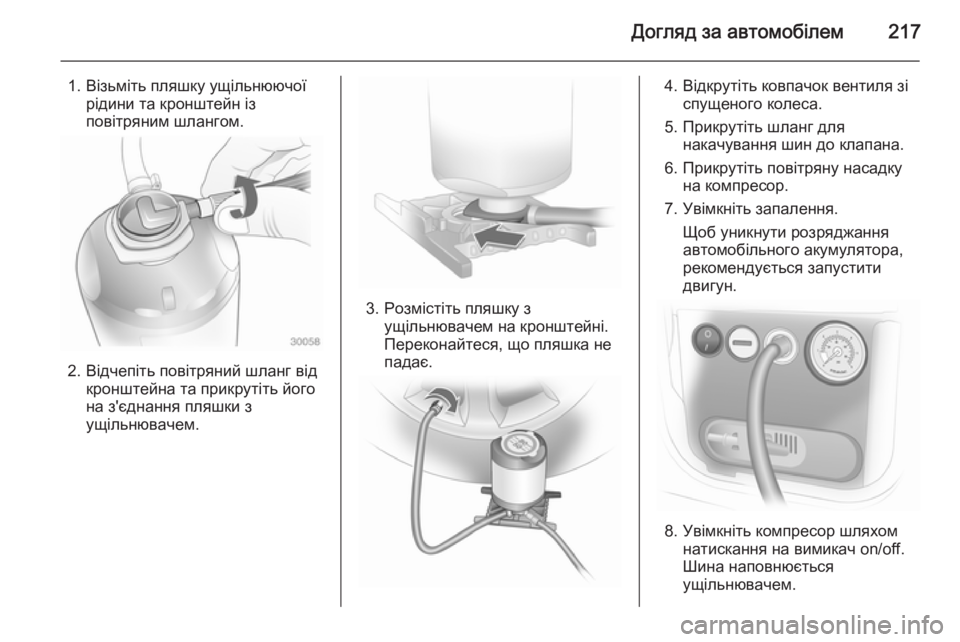

Догляд за автомобілем217
1. Візьміть пляшку ущільнюючоїрідини та кронштейн із
повітряним шлангом.
2. Відчепіть повітряний шланг від кронштейна та прикрутіть його
на з'єднання пляшки з
ущільнювачем.
3. Розмістіть пляшку з ущільнювачем на кронштейні.
Переконайтеся, що пляшка не
падає.
4. Відкрутіть ковпачок вентиля зі спущеного колеса.
5. Прикрутіть шланг для накачування шин до клапана.
6. Прикрутіть повітряну насадку на компресор.
7. Увімкніть запалення. Щоб уникнути розряджання
автомобільного акумулятора,
рекомендується запустити
двигун.
8. Увімкніть компресор шляхом натискання на вимикач on/off.
Шина наповнюється
ущільнювачем.

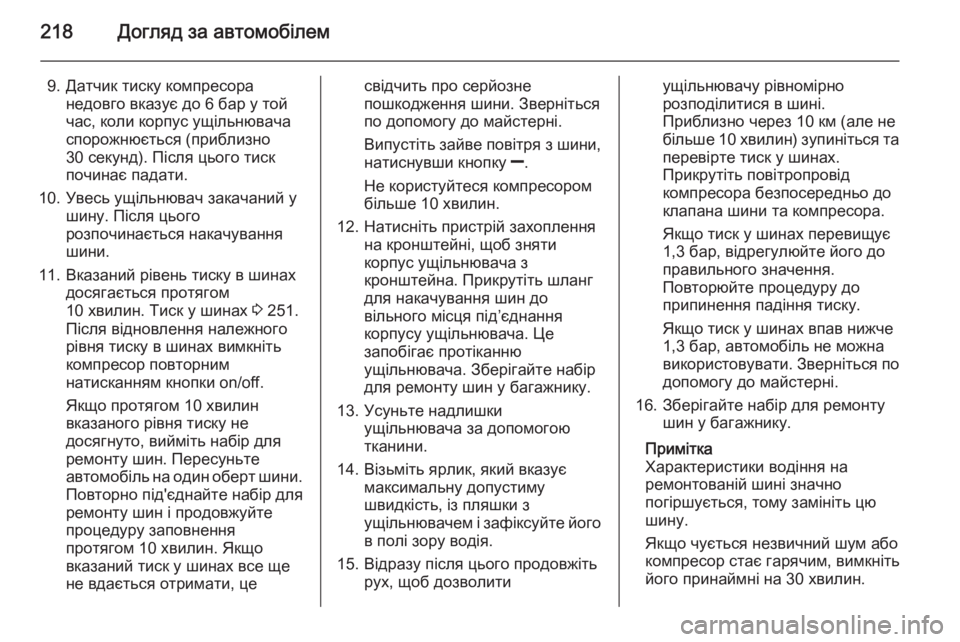

218Догляд за автомобілем
9. Датчик тиску компресоранедовго вказує до 6 бар у той
час, коли корпус ущільнювача
спорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
10. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
11. Вказаний рівень тиску в шинах досягається протягом
10 хвилин. Тиск у шинах 3 251.
Після відновлення належного рівня тиску в шинах вимкніть
компресор повторним
натисканням кнопки on/off.
Якщо протягом 10 хвилин
вказаного рівня тиску не
досягнуто, вийміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини. Повторно під'єднайте набір для
ремонту шин і продовжуйте
процедуру заповнення
протягом 10 хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, цесвідчить про серйозне
пошкодження шини. Зверніться
по допомогу до майстерні.
Випустіть зайве повітря з шини,
натиснувши кнопку ].
Не користуйтеся компресором
більше 10 хвилин.
12. Натисніть пристрій захоплення на кронштейні, щоб зняти
корпус ущільнювача з
кронштейна. Прикрутіть шланг
для накачування шин до
вільного місця під’єднання
корпусу ущільнювача. Це
запобігає протіканню
ущільнювача. Зберігайте набір
для ремонту шин у багажнику.
13. Усуньте надлишки ущільнювача за допомогою
тканини.
14. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.
15. Відразу після цього продовжіть рух, щоб дозволитиущільнювачу рівномірно
розподілитися в шині.
Приблизно через 10 км (але не
більше 10 хвилин) зупиніться та
перевірте тиск у шинах.
Прикрутіть повітропровід
компресора безпосередньо до
клапана шини та компресора.
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
1,3 бар, автомобіль не можна
використовувати. Зверніться по допомогу до майстерні.
16. Зберігайте набір для ремонту шин у багажнику.
Примітка
Характеристики водіння на
ремонтованій шині значно
погіршується, тому замініть цю
шину.
Якщо чується незвичний шум або
компресор стає гарячим, вимкніть його принаймні на 30 хвилин.
