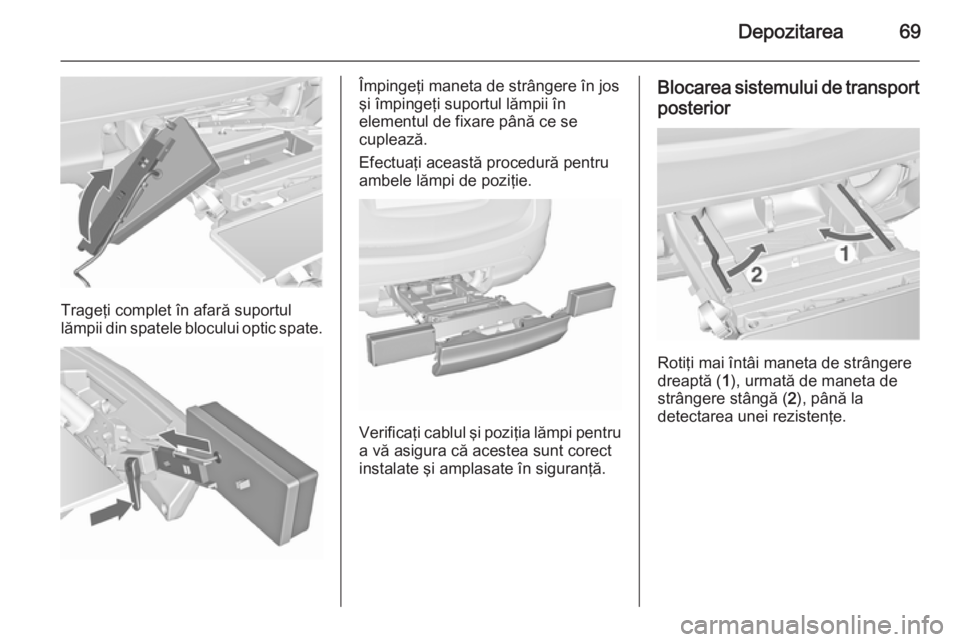

Depozitarea69
Trageţi complet în afară suportul
lămpii din spatele blocului optic spate.
Împingeţi maneta de strângere în jos
şi împingeţi suportul lămpii în
elementul de fixare până ce se
cuplează.
Efectuaţi această procedură pentru
ambele lămpi de poziţie.
Verificaţi cablul şi poziţia lămpi pentru
a vă asigura că acestea sunt corect
instalate şi amplasate în siguranţă.
Blocarea sistemului de transport
posterior
Rotiţi mai întâi maneta de strângere
dreaptă ( 1), urmată de maneta de
strângere stângă ( 2), până la
detectarea unei rezistenţe.

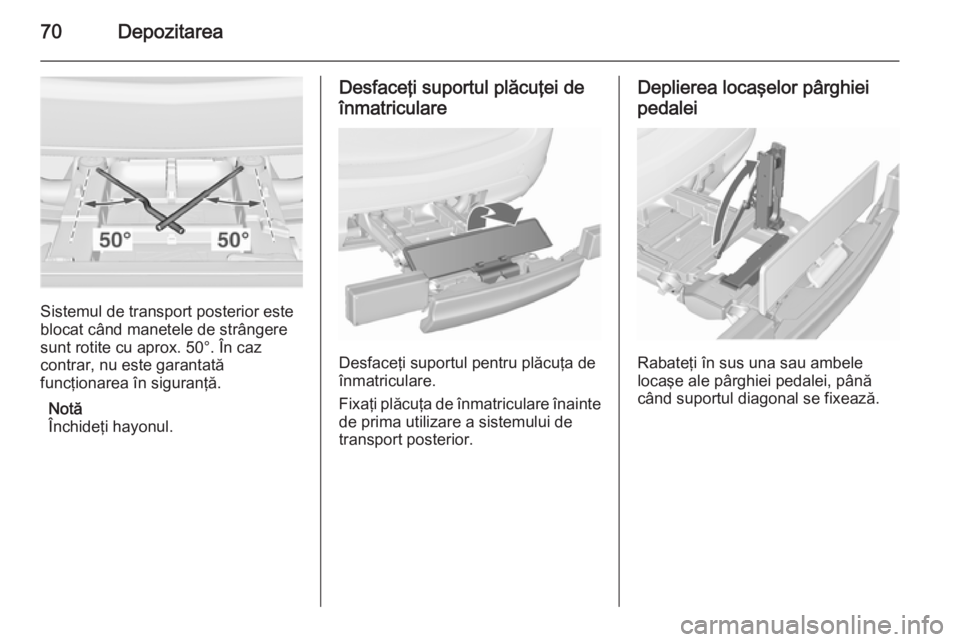

70Depozitarea
Sistemul de transport posterior este
blocat când manetele de strângere
sunt rotite cu aprox. 50°. În caz
contrar, nu este garantată
funcţionarea în siguranţă.
Notă
Închideţi hayonul.
Desfaceţi suportul plăcuţei de
înmatriculare
Desfaceţi suportul pentru plăcuţa de
înmatriculare.
Fixaţi plăcuţa de înmatriculare înainte de prima utilizare a sistemului de
transport posterior.
Deplierea locaşelor pârghiei
pedalei
Rabateţi în sus una sau ambele
locaşe ale pârghiei pedalei, până
când suportul diagonal se fixează.

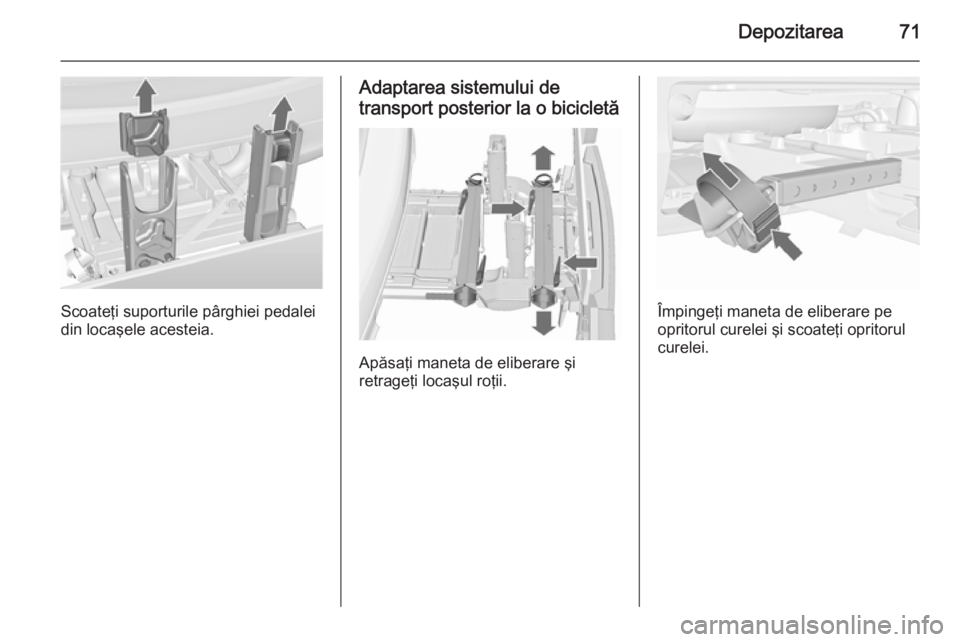

Depozitarea71
Scoateţi suporturile pârghiei pedalei
din locaşele acesteia.
Adaptarea sistemului de
transport posterior la o bicicletă
Apăsaţi maneta de eliberare şi
retrageţi locaşul roţii.
Împingeţi maneta de eliberare pe
opritorul curelei şi scoateţi opritorul
curelei.

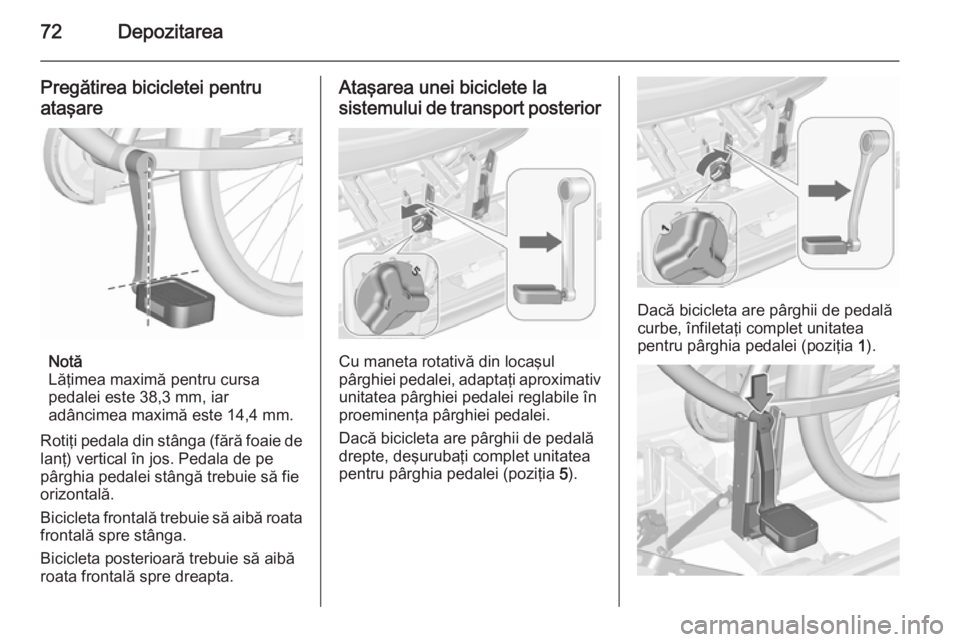

72Depozitarea
Pregătirea bicicletei pentru
ataşare
Notă
Lăţimea maximă pentru cursa
pedalei este 38,3 mm, iar
adâncimea maximă este 14,4 mm.
Rotiţi pedala din stânga (fără foaie de
lanţ) vertical în jos. Pedala de pe
pârghia pedalei stângă trebuie să fie
orizontală.
Bicicleta frontală trebuie să aibă roata
frontală spre stânga.
Bicicleta posterioară trebuie să aibă
roata frontală spre dreapta.
Ataşarea unei biciclete la
sistemului de transport posterior
Cu maneta rotativă din locaşul
pârghiei pedalei, adaptaţi aproximativ
unitatea pârghiei pedalei reglabile în proeminenţa pârghiei pedalei.
Dacă bicicleta are pârghii de pedală
drepte, deşurubaţi complet unitatea
pentru pârghia pedalei (poziţia 5).
Dacă bicicleta are pârghii de pedală
curbe, înfiletaţi complet unitatea
pentru pârghia pedalei (poziţia 1).

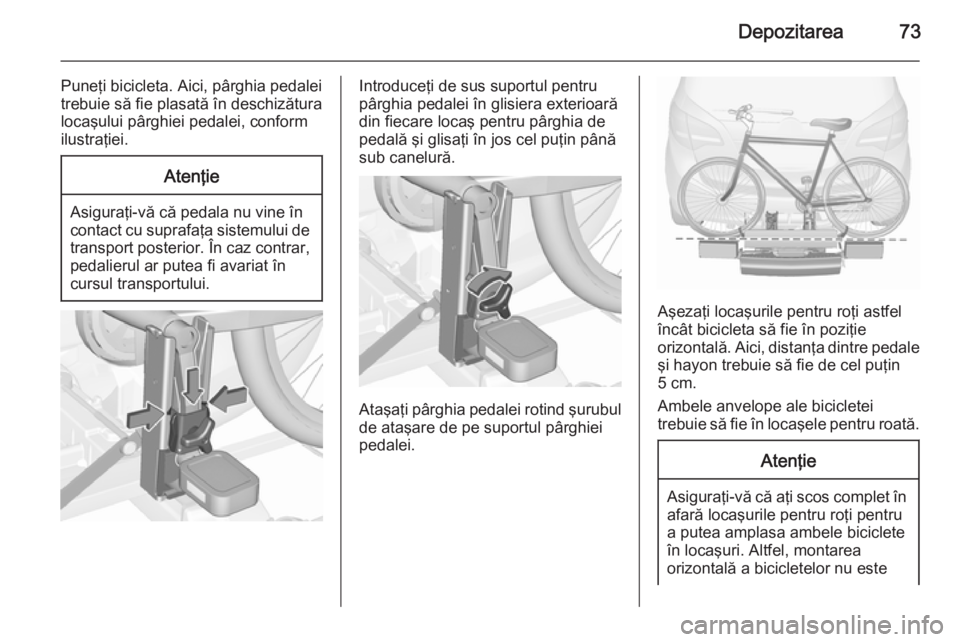

Depozitarea73
Puneţi bicicleta. Aici, pârghia pedalei
trebuie să fie plasată în deschizătura
locaşului pârghiei pedalei, conform
ilustraţiei.Atenţie
Asiguraţi-vă că pedala nu vine în
contact cu suprafaţa sistemului de
transport posterior. În caz contrar, pedalierul ar putea fi avariat în
cursul transportului.
Introduceţi de sus suportul pentru
pârghia pedalei în glisiera exterioară
din fiecare locaş pentru pârghia de
pedală şi glisaţi în jos cel puţin până
sub canelură.
Ataşaţi pârghia pedalei rotind şurubul de ataşare de pe suportul pârghiei
pedalei.
Aşezaţi locaşurile pentru roţi astfel
încât bicicleta să fie în poziţie
orizontală. Aici, distanţa dintre pedale
şi hayon trebuie să fie de cel puţin
5 cm.
Ambele anvelope ale bicicletei
trebuie să fie în locaşele pentru roată.
Atenţie
Asiguraţi-vă că aţi scos complet în afară locaşurile pentru roţi pentrua putea amplasa ambele biciclete
în locaşuri. Altfel, montarea
orizontală a bicicletelor nu este

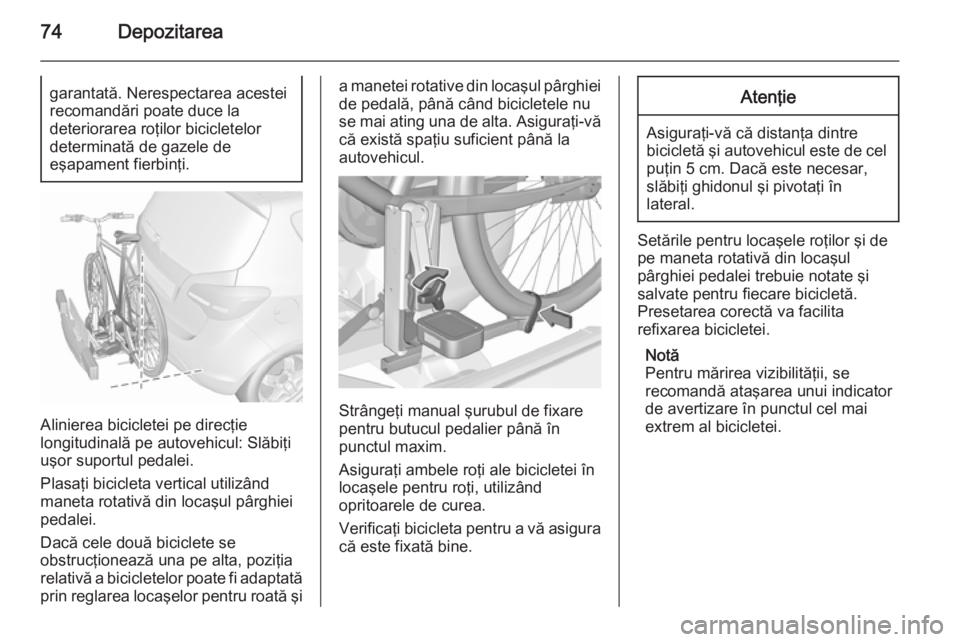

74Depozitareagarantată. Nerespectarea acestei
recomandări poate duce la
deteriorarea roţilor bicicletelor
determinată de gazele de
eşapament fierbinţi.
Alinierea bicicletei pe direcţie
longitudinală pe autovehicul: Slăbiţi
uşor suportul pedalei.
Plasaţi bicicleta vertical utilizând
maneta rotativă din locaşul pârghiei
pedalei.
Dacă cele două biciclete se
obstrucţionează una pe alta, poziţia
relativă a bicicletelor poate fi adaptată
prin reglarea locaşelor pentru roată şi
a manetei rotative din locaşul pârghiei
de pedală, până când bicicletele nu
se mai ating una de alta. Asiguraţi-vă că există spaţiu suficient până la
autovehicul.
Strângeţi manual şurubul de fixare
pentru butucul pedalier până în
punctul maxim.
Asiguraţi ambele roţi ale bicicletei în locaşele pentru roţi, utilizând
opritoarele de curea.
Verificaţi bicicleta pentru a vă asigura
că este fixată bine.
Atenţie
Asiguraţi-vă că distanţa dintre
bicicletă şi autovehicul este de cel puţin 5 cm. Dacă este necesar,
slăbiţi ghidonul şi pivotaţi în
lateral.
Setările pentru locaşele roţilor şi de
pe maneta rotativă din locaşul
pârghiei pedalei trebuie notate şi
salvate pentru fiecare bicicletă.
Presetarea corectă va facilita
refixarea bicicletei.
Notă
Pentru mărirea vizibilităţii, se
recomandă ataşarea unui indicator
de avertizare în punctul cel mai
extrem al bicicletei.

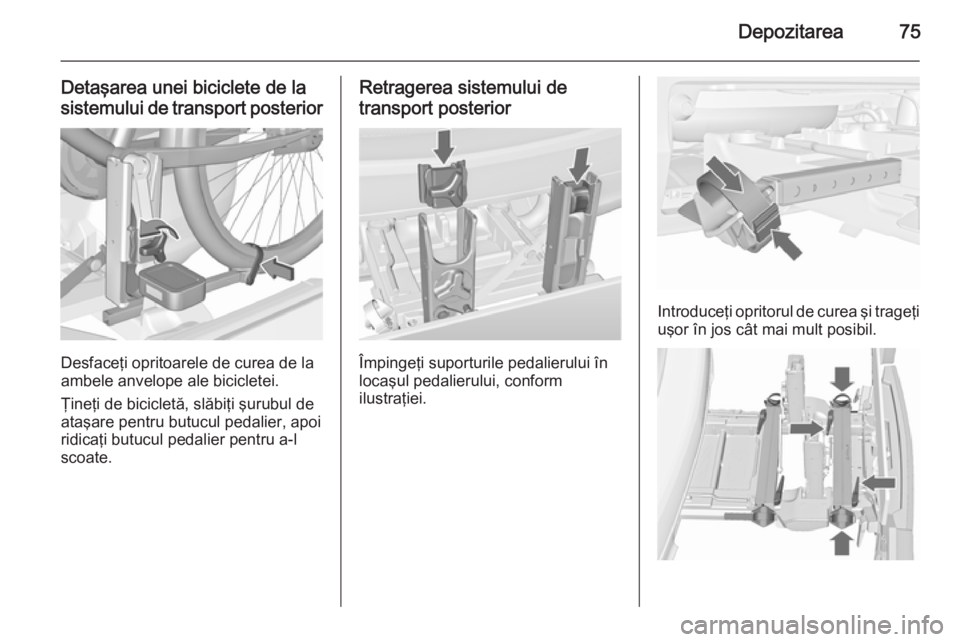

Depozitarea75
Detaşarea unei biciclete de la
sistemului de transport posterior
Desfaceţi opritoarele de curea de la
ambele anvelope ale bicicletei.
Ţineţi de bicicletă, slăbiţi şurubul de
ataşare pentru butucul pedalier, apoi
ridicaţi butucul pedalier pentru a-l
scoate.
Retragerea sistemului de
transport posterior
Împingeţi suporturile pedalierului în
locaşul pedalierului, conform
ilustraţiei.
Introduceţi opritorul de curea şi trageţi uşor în jos cât mai mult posibil.

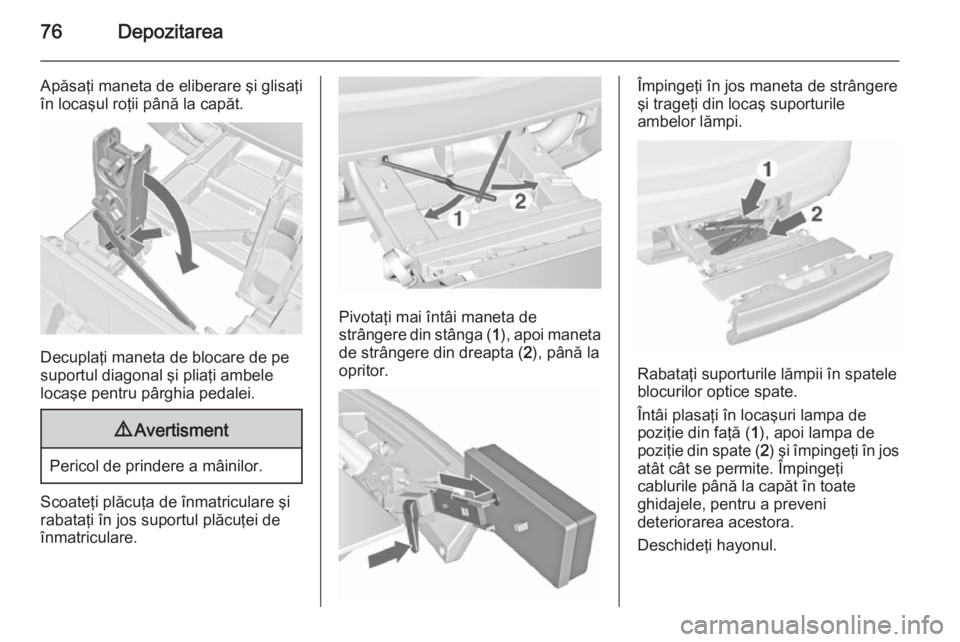

76Depozitarea
Apăsaţi maneta de eliberare şi glisaţi
în locaşul roţii până la capăt.
Decuplaţi maneta de blocare de pe
suportul diagonal şi pliaţi ambele
locaşe pentru pârghia pedalei.
9 Avertisment
Pericol de prindere a mâinilor.
Scoateţi plăcuţa de înmatriculare şi
rabataţi în jos suportul plăcuţei de
înmatriculare.
Pivotaţi mai întâi maneta de
strângere din stânga ( 1), apoi maneta
de strângere din dreapta ( 2), până la
opritor.
Împingeţi în jos maneta de strângere
şi trageţi din locaş suporturile
ambelor lămpi.
Rabataţi suporturile lămpii în spatele
blocurilor optice spate.
Întâi plasaţi în locaşuri lampa de
poziţie din faţă ( 1), apoi lampa de
poziţie din spate ( 2) şi împingeţi în jos
atât cât se permite. Împingeţi
cablurile până la capăt în toate
ghidajele, pentru a preveni
deteriorarea acestora.
Deschideţi hayonul.

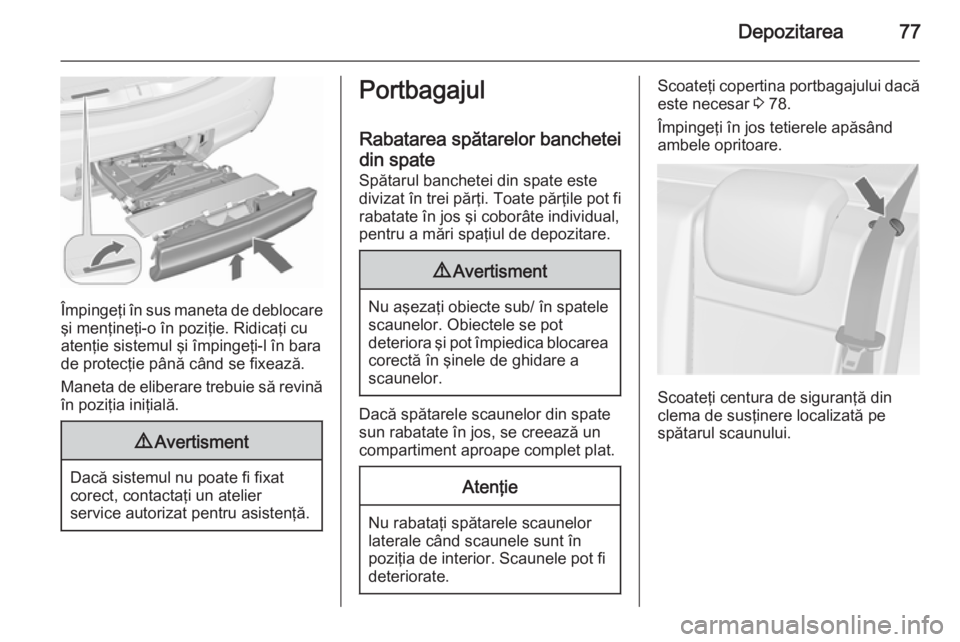

Depozitarea77
Împingeţi în sus maneta de deblocareşi menţineţi-o în poziţie. Ridicaţi cu
atenţie sistemul şi împingeţi-l în bara
de protecţie până când se fixează.
Maneta de eliberare trebuie să revină
în poziţia iniţială.
9 Avertisment
Dacă sistemul nu poate fi fixat
corect, contactaţi un atelier
service autorizat pentru asistenţă.
Portbagajul
Rabatarea spătarelor banchetei
din spate
Spătarul banchetei din spate este
divizat în trei părţi. Toate părţile pot fi rabatate în jos şi coborâte individual,
pentru a mări spaţiul de depozitare.9 Avertisment
Nu aşezaţi obiecte sub/ în spatele
scaunelor. Obiectele se pot
deteriora şi pot împiedica blocarea
corectă în şinele de ghidare a
scaunelor.
Dacă spătarele scaunelor din spate
sun rabatate în jos, se creează un
compartiment aproape complet plat.
Atenţie
Nu rabataţi spătarele scaunelor
laterale când scaunele sunt în
poziţia de interior. Scaunele pot fi
deteriorate.
Scoateţi copertina portbagajului dacă este necesar 3 78.
Împingeţi în jos tetierele apăsând
ambele opritoare.
Scoateţi centura de siguranţă din
clema de susţinere localizată pe
spătarul scaunului.

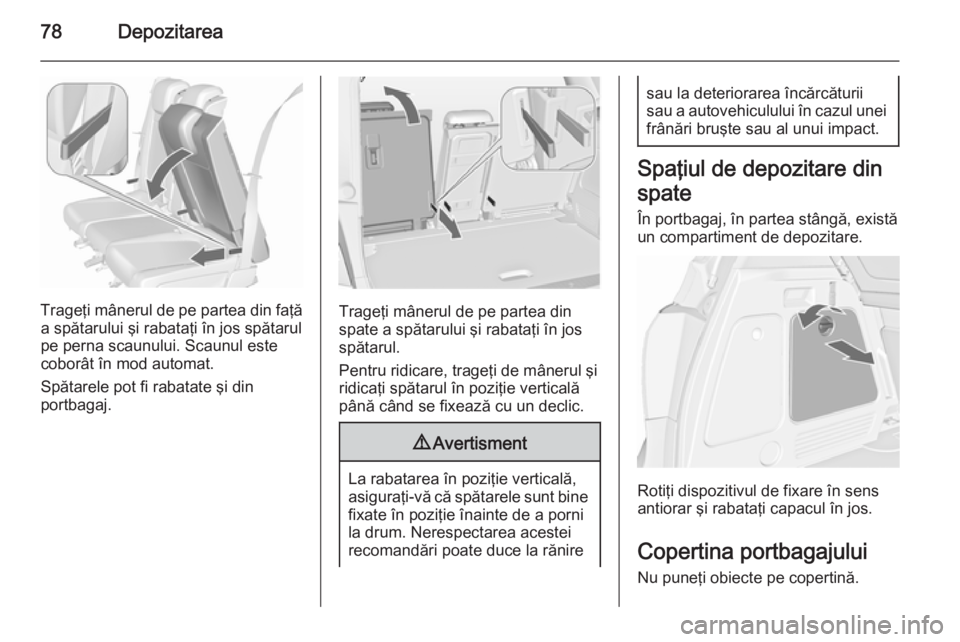

78Depozitarea
Trageţi mânerul de pe partea din faţăa spătarului şi rabataţi în jos spătarul
pe perna scaunului. Scaunul este coborât în mod automat.
Spătarele pot fi rabatate şi din
portbagaj.Trageţi mânerul de pe partea din
spate a spătarului şi rabataţi în jos
spătarul.
Pentru ridicare, trageţi de mânerul şi
ridicaţi spătarul în poziţie verticală
până când se fixează cu un declic.
9 Avertisment
La rabatarea în poziţie verticală,
asiguraţi-vă că spătarele sunt bine fixate în poziţie înainte de a porni
la drum. Nerespectarea acestei
recomandări poate duce la rănire
sau la deteriorarea încărcăturii
sau a autovehiculului în cazul unei frânări bruşte sau al unui impact.
Spaţiul de depozitare din
spate În portbagaj, în partea stângă, există
un compartiment de depozitare.
Rotiţi dispozitivul de fixare în sens
antiorar şi rabataţi capacul în jos.
Copertina portbagajului Nu puneţi obiecte pe copertină.
