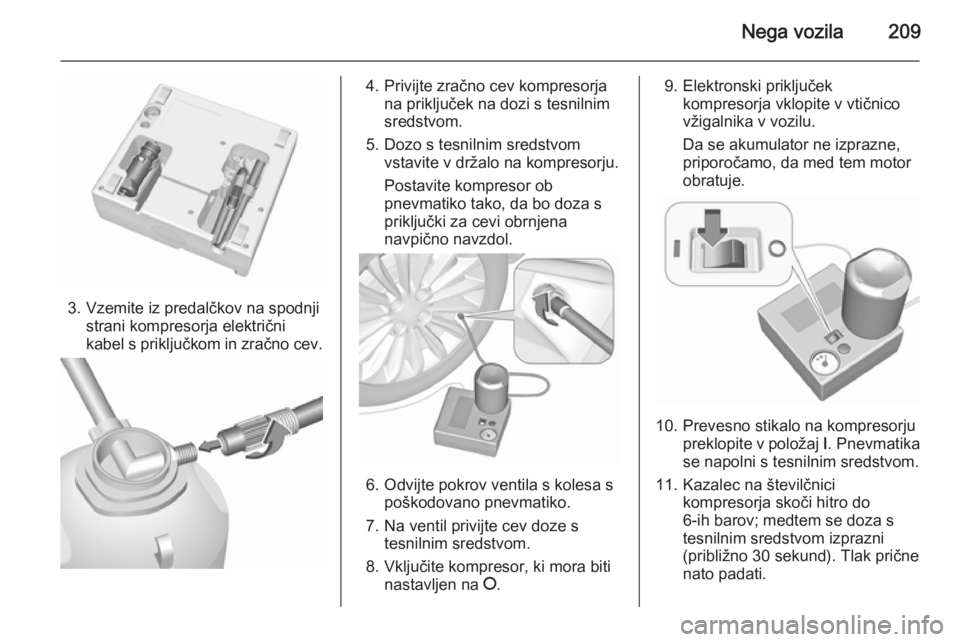

Nega vozila209
3. Vzemite iz predalčkov na spodnjistrani kompresorja električni
kabel s priključkom in zračno cev.
4. Privijte zračno cev kompresorja na priključek na dozi s tesnilnim
sredstvom.
5. Dozo s tesnilnim sredstvom vstavite v držalo na kompresorju.
Postavite kompresor ob
pnevmatiko tako, da bo doza s
priključki za cevi obrnjena
navpično navzdol.
6. Odvijte pokrov ventila s kolesa s poškodovano pnevmatiko.
7. Na ventil privijte cev doze s tesnilnim sredstvom.
8. Vključite kompresor, ki mora biti nastavljen na J.
9. Elektronski priključek
kompresorja vklopite v vtičnico
vžigalnika v vozilu.
Da se akumulator ne izprazne,
priporočamo, da med tem motor
obratuje.
10. Prevesno stikalo na kompresorju preklopite v položaj I. Pnevmatika
se napolni s tesnilnim sredstvom.
11. Kazalec na številčnici kompresorja skoči hitro do
6-ih barov; medtem se doza s
tesnilnim sredstvom izprazni (približno 30 sekund). Tlak prične
nato padati.
Page 212 of 253

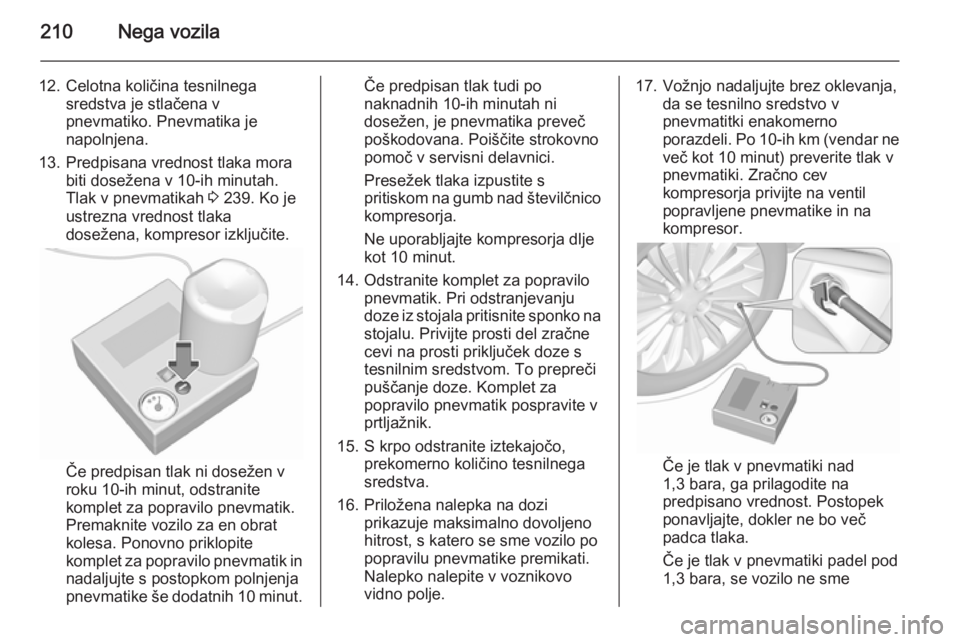

210Nega vozila
12. Celotna količina tesnilnegasredstva je stlačena v
pnevmatiko. Pnevmatika je napolnjena.
13. Predpisana vrednost tlaka mora biti dosežena v 10-ih minutah.
Tlak v pnevmatikah 3 239. Ko je
ustrezna vrednost tlaka
dosežena, kompresor izključite.
Če predpisan tlak ni dosežen v
roku 10-ih minut, odstranite
komplet za popravilo pnevmatik.
Premaknite vozilo za en obrat
kolesa. Ponovno priklopite
komplet za popravilo pnevmatik in nadaljujte s postopkom polnjenja
pnevmatike še dodatnih 10 minut .
Če predpisan tlak tudi po
naknadnih 10-ih minutah ni
dosežen, je pnevmatika preveč
poškodovana. Poiščite strokovno
pomoč v servisni delavnici.
Presežek tlaka izpustite s
pritiskom na gumb nad številčnico kompresorja.
Ne uporabljajte kompresorja dlje kot 10 minut.
14. Odstranite komplet za popravilo pnevmatik. Pri odstranjevanju
doze iz stojala pritisnite sponko na stojalu. Privijte prosti del zračne
cevi na prosti priključek doze s
tesnilnim sredstvom. To prepreči
puščanje doze. Komplet za
popravilo pnevmatik pospravite v
prtljažnik.
15. S krpo odstranite iztekajočo, prekomerno količino tesnilnega
sredstva.
16. Priložena nalepka na dozi prikazuje maksimalno dovoljeno
hitrost, s katero se sme vozilo po
popravilu pnevmatike premikati.
Nalepko nalepite v voznikovo
vidno polje.17. Vožnjo nadaljujte brez oklevanja, da se tesnilno sredstvo v
pnevmatitki enakomerno
porazdeli. Po 10-ih km (vendar ne
več kot 10 minut) preverite tlak v
pnevmatiki. Zračno cev
kompresorja privijte na ventil
popravljene pnevmatike in na
kompresor.
Če je tlak v pnevmatiki nad
1,3 bara, ga prilagodite na
predpisano vrednost. Postopek
ponavljajte, dokler ne bo več
padca tlaka.
Če je tlak v pnevmatiki padel pod 1,3 bara, se vozilo ne sme

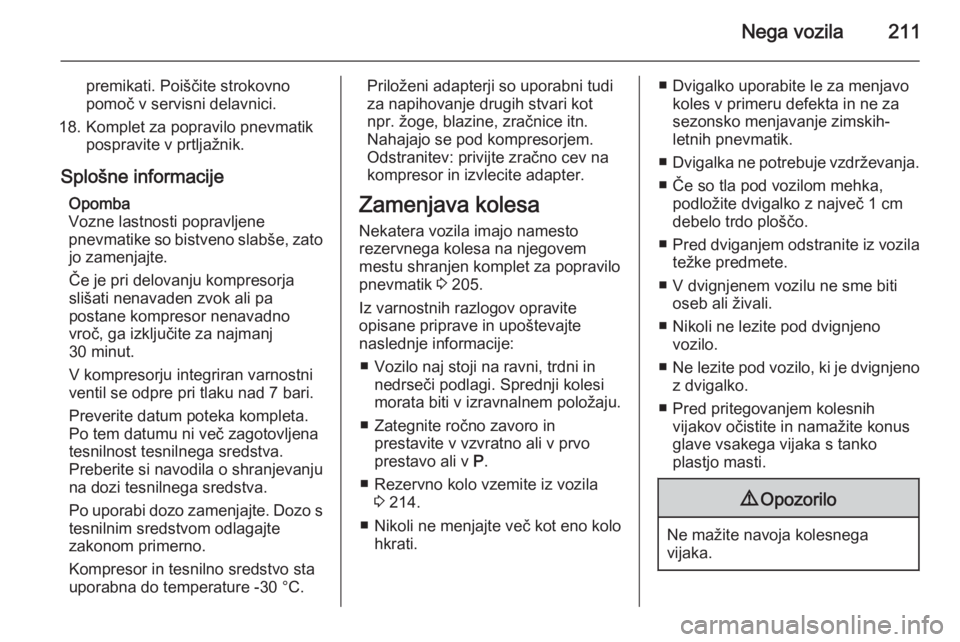

Page 213 of 253
Nega vozila211
premikati. Poiščite strokovno
pomoč v servisni delavnici.
18. Komplet za popravilo pnevmatik pospravite v prtljažnik.
Splošne informacije Opomba
Vozne lastnosti popravljene
pnevmatike so bistveno slabše, zato jo zamenjajte.
Če je pri delovanju kompresorja slišati nenavaden zvok ali pa
postane kompresor nenavadno
vroč, ga izključite za najmanj
30 minut.
V kompresorju integriran varnostni
ventil se odpre pri tlaku nad 7 bari.
Preverite datum poteka kompleta.
Po tem datumu ni več zagotovljena
tesnilnost tesnilnega sredstva.
Preberite si navodila o shranjevanju
na dozi tesnilnega sredstva.
Po uporabi dozo zamenjajte. Dozo s
tesnilnim sredstvom odlagajte
zakonom primerno.
Kompresor in tesnilno sredstvo sta
uporabna do temperature -30 °C.Priloženi adapterji so uporabni tudi
za napihovanje drugih stvari kot
npr. žoge, blazine, zračnice itn. Nahajajo se pod kompresorjem.
Odstranitev: privijte zračno cev na
kompresor in izvlecite adapter.
Zamenjava kolesa Nekatera vozila imajo namesto
rezervnega kolesa na njegovem
mestu shranjen komplet za popravilo
pnevmatik 3 205.
Iz varnostnih razlogov opravite opisane priprave in upoštevajte
naslednje informacije:
■ Vozilo naj stoji na ravni, trdni in nedrseči podlagi. Sprednji kolesi
morata biti v izravnalnem položaju.
■ Zategnite ročno zavoro in prestavite v vzvratno ali v prvo
prestavo ali v P.
■ Rezervno kolo vzemite iz vozila 3 214.
■ Nikoli ne menjajte več kot eno kolo hkrati.■ Dvigalko uporabite le za menjavo koles v primeru defekta in ne zasezonsko menjavanje zimskih-letnih pnevmatik.
■ Dvigalka ne potrebuje vzdrževanja.
■ Če so tla pod vozilom mehka, podložite dvigalko z največ 1 cm
debelo trdo ploščo.
■ Pred dviganjem odstranite iz vozila
težke predmete.
■ V dvignjenem vozilu ne sme biti oseb ali živali.
■ Nikoli ne lezite pod dvignjeno vozilo.
■ Ne lezite pod vozilo, ki je dvignjeno
z dvigalko.
■ Pred pritegovanjem kolesnih vijakov očistite in namažite konus
glave vsakega vijaka s tanko
plastjo masti.9 Opozorilo
Ne mažite navoja kolesnega
vijaka.

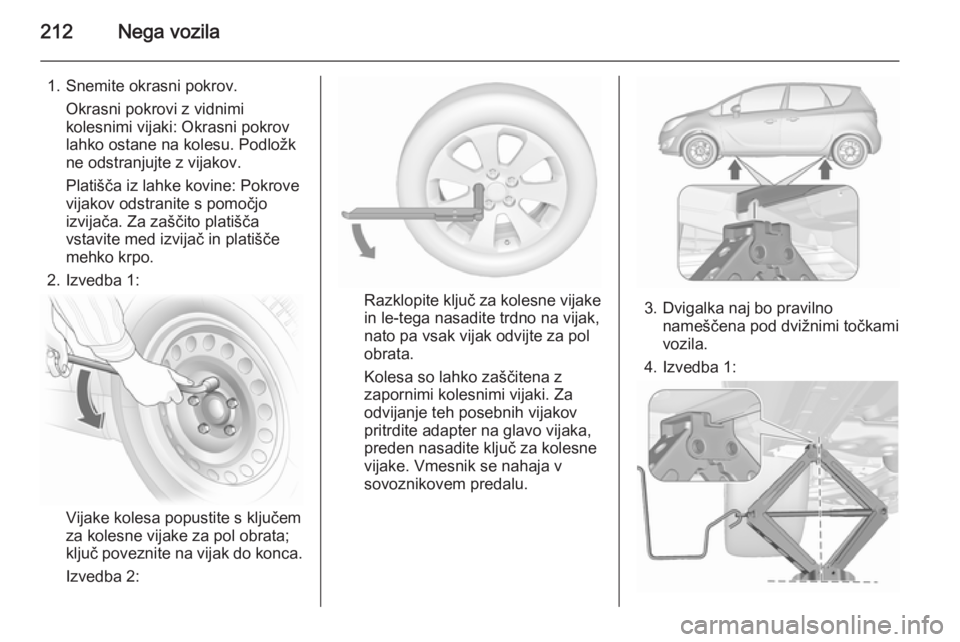

Page 214 of 253
212Nega vozila
1. Snemite okrasni pokrov.Okrasni pokrovi z vidnimi
kolesnimi vijaki: Okrasni pokrov
lahko ostane na kolesu. Podložk
ne odstranjujte z vijakov.
Platišča iz lahke kovine: Pokrove
vijakov odstranite s pomočjo
izvijača. Za zaščito platišča
vstavite med izvijač in platišče
mehko krpo.
2. Izvedba 1:
Vijake kolesa popustite s ključem
za kolesne vijake za pol obrata;
ključ poveznite na vijak do konca.
Izvedba 2:
Razklopite ključ za kolesne vijake in le-tega nasadite trdno na vijak,
nato pa vsak vijak odvijte za pol
obrata.
Kolesa so lahko zaščitena z
zapornimi kolesnimi vijaki. Za
odvijanje teh posebnih vijakov
pritrdite adapter na glavo vijaka,
preden nasadite ključ za kolesne vijake. Vmesnik se nahaja v
sovoznikovem predalu.3. Dvigalka naj bo pravilno nameščena pod dvižnimi točkami
vozila.
4. Izvedba 1:
Page 215 of 253

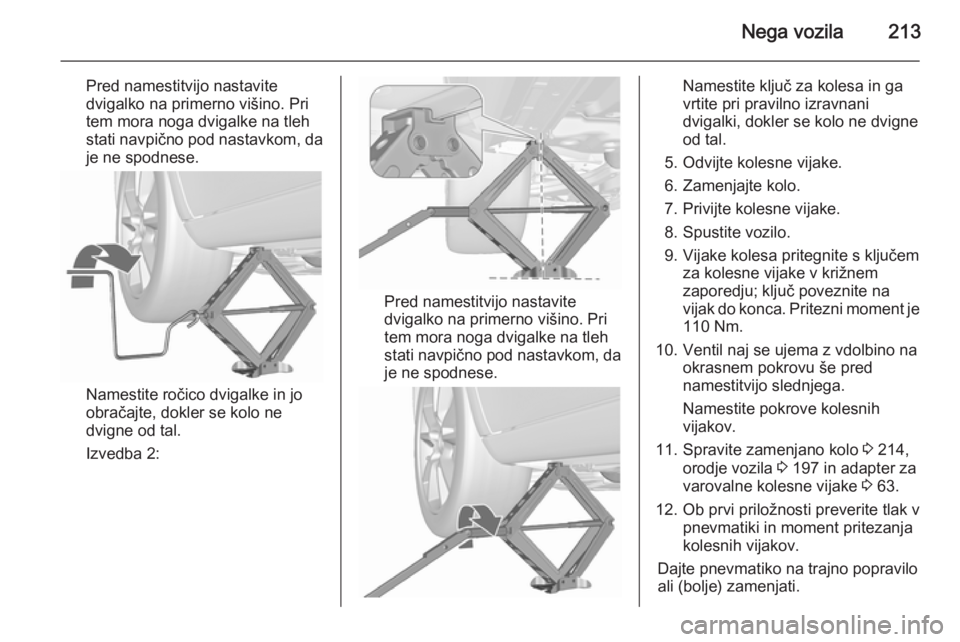

Nega vozila213
Pred namestitvijo nastavitedvigalko na primerno višino. Pri
tem mora noga dvigalke na tleh
stati navpično pod nastavkom, da
je ne spodnese.
Namestite ročico dvigalke in jo
obračajte, dokler se kolo ne
dvigne od tal.
Izvedba 2:
Pred namestitvijo nastavite
dvigalko na primerno višino. Pri tem mora noga dvigalke na tleh
stati navpično pod nastavkom, da
je ne spodnese.
Namestite ključ za kolesa in ga
vrtite pri pravilno izravnani dvigalki, dokler se kolo ne dvigneod tal.
5. Odvijte kolesne vijake.
6. Zamenjajte kolo.
7. Privijte kolesne vijake.
8. Spustite vozilo.
9. Vijake kolesa pritegnite s ključem za kolesne vijake v križnem
zaporedju; ključ poveznite na
vijak do konca. Pritezni moment je
110 Nm.
10. Ventil naj se ujema z vdolbino na okrasnem pokrovu še pred
namestitvijo slednjega.
Namestite pokrove kolesnih
vijakov.
11. Spravite zamenjano kolo 3 214,
orodje vozila 3 197 in adapter za
varovalne kolesne vijake 3 63.
12. Ob prvi priložnosti preverite tlak v pnevmatiki in moment pritezanja
kolesnih vijakov.
Dajte pnevmatiko na trajno popravilo
ali (bolje) zamenjati.
Page 216 of 253

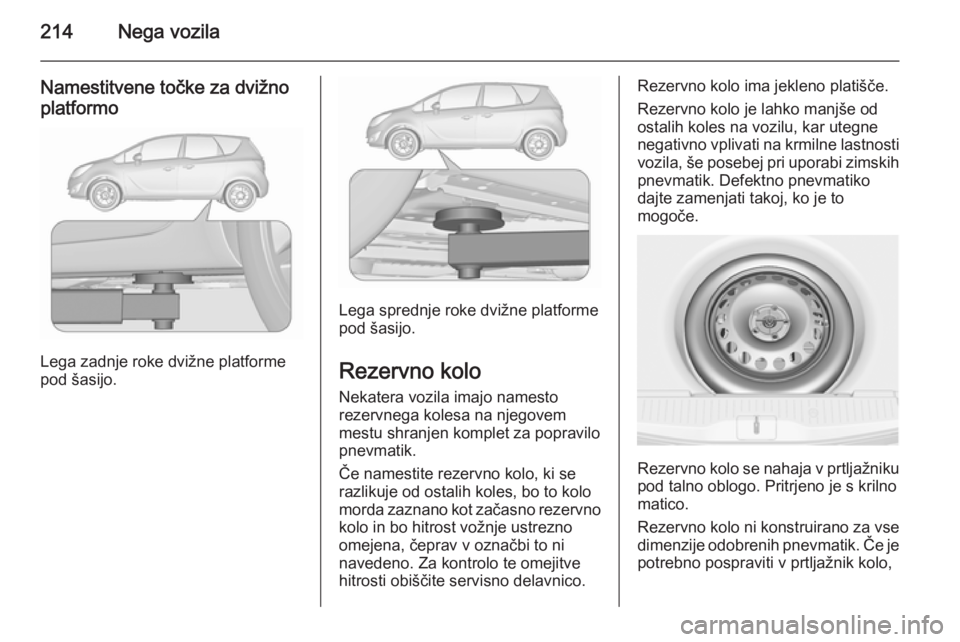

214Nega vozila
Namestitvene točke za dvižno
platformo
Lega zadnje roke dvižne platforme
pod šasijo.
Lega sprednje roke dvižne platforme
pod šasijo.
Rezervno kolo Nekatera vozila imajo namesto
rezervnega kolesa na njegovem
mestu shranjen komplet za popravilo
pnevmatik.
Če namestite rezervno kolo, ki se
razlikuje od ostalih koles, bo to kolo
morda zaznano kot začasno rezervno kolo in bo hitrost vožnje ustrezno
omejena, čeprav v označbi to ni
navedeno. Za kontrolo te omejitve
hitrosti obiščite servisno delavnico.
Rezervno kolo ima jekleno platišče.
Rezervno kolo je lahko manjše od
ostalih koles na vozilu, kar utegne
negativno vplivati na krmilne lastnosti
vozila, še posebej pri uporabi zimskih pnevmatik. Defektno pnevmatiko
dajte zamenjati takoj, ko je to
mogoče.
Rezervno kolo se nahaja v prtljažniku pod talno oblogo. Pritrjeno je s krilno
matico.
Rezervno kolo ni konstruirano za vse
dimenzije odobrenih pnevmatik. Če je
potrebno pospraviti v prtljažnik kolo,
Page 217 of 253

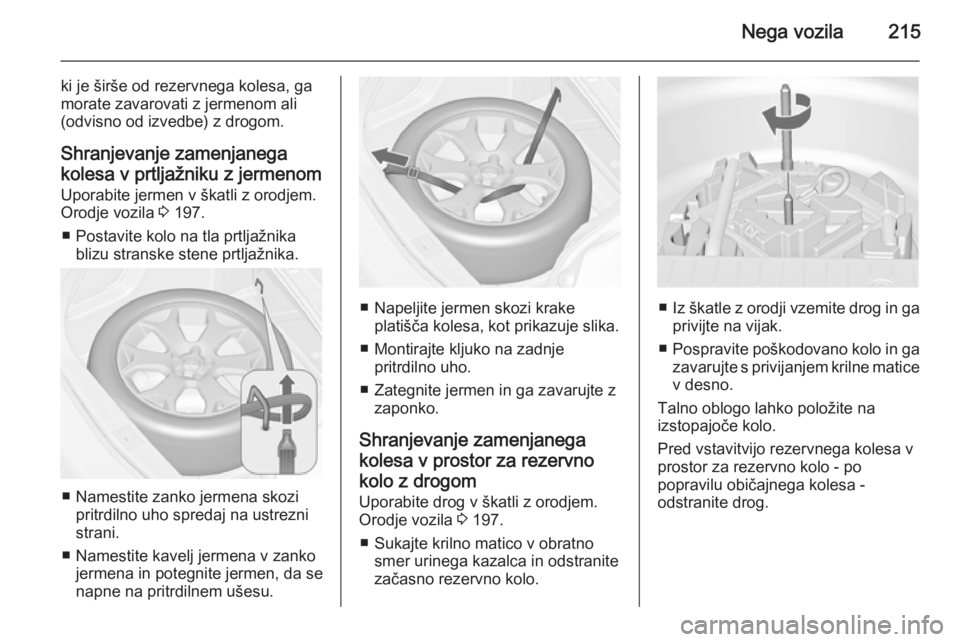

Nega vozila215
ki je širše od rezervnega kolesa, ga
morate zavarovati z jermenom ali
(odvisno od izvedbe) z drogom.
Shranjevanje zamenjanegakolesa v prtljažniku z jermenom
Uporabite jermen v škatli z orodjem.
Orodje vozila 3 197.
■ Postavite kolo na tla prtljažnika blizu stranske stene prtljažnika.
■ Namestite zanko jermena skozipritrdilno uho spredaj na ustrezni
strani.
■ Namestite kavelj jermena v zanko jermena in potegnite jermen, da se
napne na pritrdilnem ušesu.
■ Napeljite jermen skozi krake platišča kolesa, kot prikazuje slika.
■ Montirajte kljuko na zadnje pritrdilno uho.
■ Zategnite jermen in ga zavarujte z zaponko.
Shranjevanje zamenjanega
kolesa v prostor za rezervno kolo z drogom
Uporabite drog v škatli z orodjem. Orodje vozila 3 197.
■ Sukajte krilno matico v obratno smer urinega kazalca in odstranite
začasno rezervno kolo.■ Iz škatle z orodji vzemite drog in ga
privijte na vijak.
■ Pospravite poškodovano kolo in ga
zavarujte s privijanjem krilne matice
v desno.
Talno oblogo lahko položite na
izstopajoče kolo.
Pred vstavitvijo rezervnega kolesa v prostor za rezervno kolo - po
popravilu običajnega kolesa -
odstranite drog.
Page 218 of 253

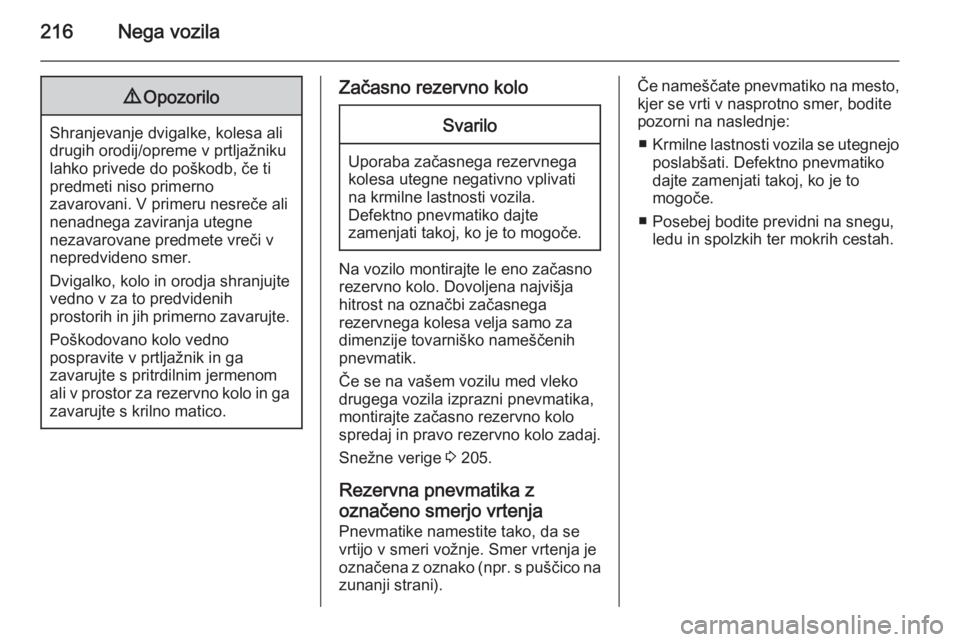

216Nega vozila9Opozorilo
Shranjevanje dvigalke, kolesa ali
drugih orodij/opreme v prtljažniku
lahko privede do poškodb, če ti
predmeti niso primerno
zavarovani. V primeru nesreče ali
nenadnega zaviranja utegne
nezavarovane predmete vreči v
nepredvideno smer.
Dvigalko, kolo in orodja shranjujte
vedno v za to predvidenih
prostorih in jih primerno zavarujte.
Poškodovano kolo vedno
pospravite v prtljažnik in ga
zavarujte s pritrdilnim jermenom
ali v prostor za rezervno kolo in ga zavarujte s krilno matico.
Začasno rezervno koloSvarilo
Uporaba začasnega rezervnega
kolesa utegne negativno vplivati na krmilne lastnosti vozila.
Defektno pnevmatiko dajte
zamenjati takoj, ko je to mogoče.
Na vozilo montirajte le eno začasno
rezervno kolo. Dovoljena najvišja
hitrost na označbi začasnega
rezervnega kolesa velja samo za
dimenzije tovarniško nameščenih
pnevmatik.
Če se na vašem vozilu med vleko
drugega vozila izprazni pnevmatika,
montirajte začasno rezervno kolo
spredaj in pravo rezervno kolo zadaj.
Snežne verige 3 205.
Rezervna pnevmatika z
označeno smerjo vrtenja Pnevmatike namestite tako, da sevrtijo v smeri vožnje. Smer vrtenja jeoznačena z oznako ( npr. s puščico na
zunanji strani).
Če nameščate pnevmatiko na mesto,
kjer se vrti v nasprotno smer, bodite
pozorni na naslednje:
■ Krmilne lastnosti vozila se utegnejo
poslabšati. Defektno pnevmatiko
dajte zamenjati takoj, ko je to
mogoče.
■ Posebej bodite previdni na snegu, ledu in spolzkih ter mokrih cestah.
Page 219 of 253

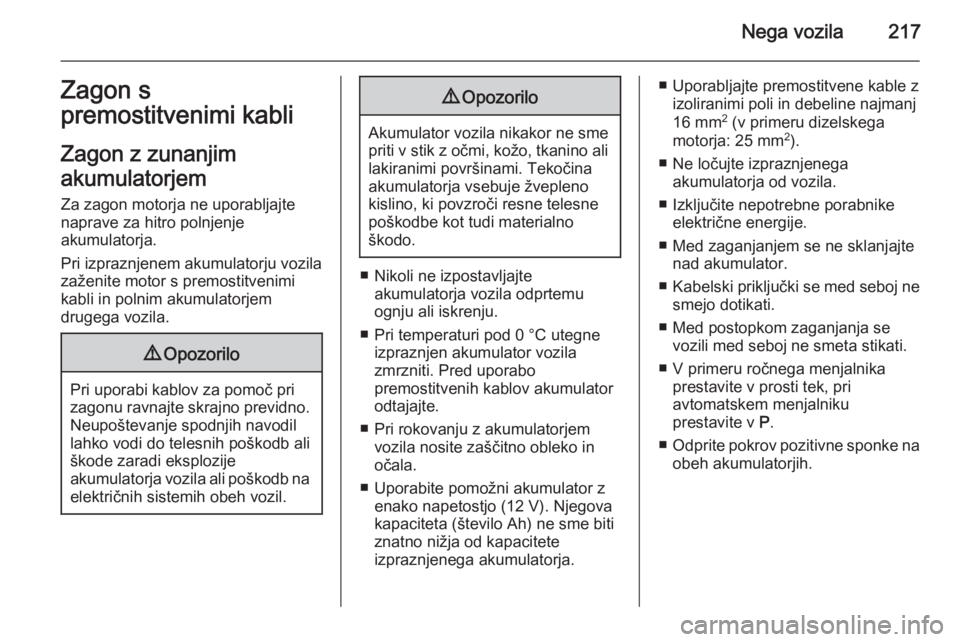

Nega vozila217Zagon s
premostitvenimi kabli
Zagon z zunanjim
akumulatorjem Za zagon motorja ne uporabljajte
naprave za hitro polnjenje
akumulatorja.
Pri izpraznjenem akumulatorju vozila
zaženite motor s premostitvenimi
kabli in polnim akumulatorjem
drugega vozila.9 Opozorilo
Pri uporabi kablov za pomoč pri
zagonu ravnajte skrajno previdno. Neupoštevanje spodnjih navodil
lahko vodi do telesnih poškodb ali
škode zaradi eksplozije
akumulatorja vozila ali poškodb na
električnih sistemih obeh vozil.
9 Opozorilo
Akumulator vozila nikakor ne sme
priti v stik z očmi, kožo, tkanino ali lakiranimi površinami. Tekočina
akumulatorja vsebuje žvepleno
kislino, ki povzroči resne telesne poškodbe kot tudi materialno
škodo.
■ Nikoli ne izpostavljajte akumulatorja vozila odprtemu
ognju ali iskrenju.
■ Pri temperaturi pod 0 °C utegne izpraznjen akumulator vozila
zmrzniti. Pred uporabo
premostitvenih kablov akumulator odtajajte.
■ Pri rokovanju z akumulatorjem vozila nosite zaščitno obleko in
očala.
■ Uporabite pomožni akumulator z enako napetostjo (12 V). Njegova
kapaciteta (število Ah) ne sme biti znatno nižja od kapacitete
izpraznjenega akumulatorja.
■ Uporabljajte premostitvene kable z izoliranimi poli in debeline najmanj
16 mm 2
(v primeru dizelskega
motorja: 25 mm 2
).
■ Ne ločujte izpraznjenega akumulatorja od vozila.
■ Izključite nepotrebne porabnike električne energije.
■ Med zaganjanjem se ne sklanjajte nad akumulator.
■ Kabelski priključki se med seboj ne
smejo dotikati.
■ Med postopkom zaganjanja se vozili med seboj ne smeta stikati.
■ V primeru ročnega menjalnika prestavite v prosti tek, pri
avtomatskem menjalniku
prestavite v P.
■ Odprite pokrov pozitivne sponke na
obeh akumulatorjih.
Page 220 of 253
218Nega vozila

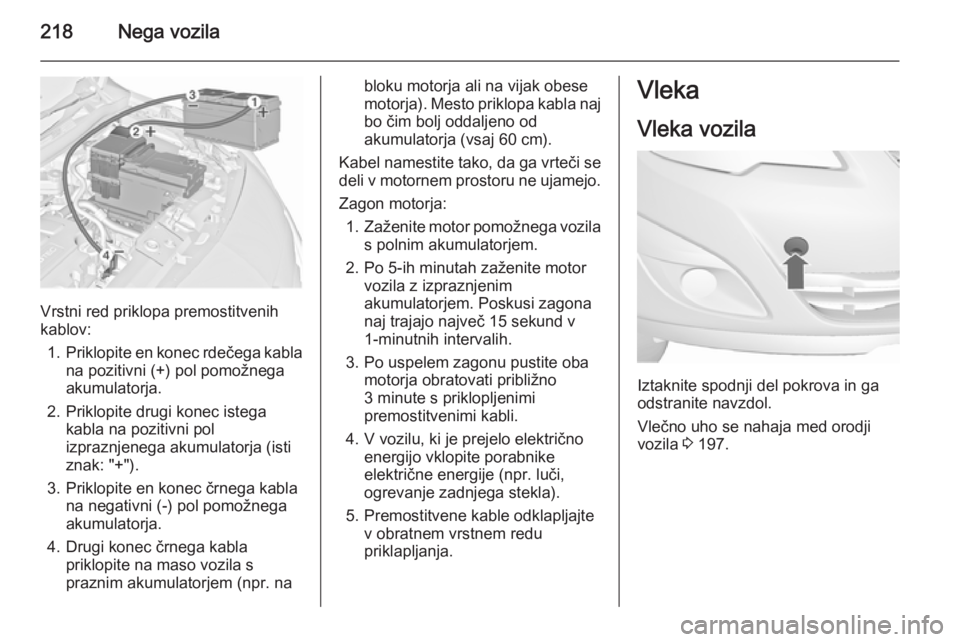

Vrstni red priklopa premostitvenih
kablov:
1. Priklopite en konec rdečega kabla
na pozitivni (+) pol pomožnega
akumulatorja.
2. Priklopite drugi konec istega kabla na pozitivni pol
izpraznjenega akumulatorja (isti
znak: "+").
3. Priklopite en konec črnega kabla na negativni (-) pol pomožnega
akumulatorja.
4. Drugi konec črnega kabla priklopite na maso vozila s
praznim akumulatorjem (npr. na
bloku motorja ali na vijak obese
motorja). Mesto priklopa kabla naj bo čim bolj oddaljeno od
akumulatorja (vsaj 60 cm).
Kabel namestite tako, da ga vrteči se
deli v motornem prostoru ne ujamejo.
Zagon motorja: 1. Zaženite motor pomožnega vozila
s polnim akumulatorjem.
2. Po 5-ih minutah zaženite motor vozila z izpraznjenim
akumulatorjem. Poskusi zagona
naj trajajo največ 15 sekund v
1-minutnih intervalih.
3. Po uspelem zagonu pustite oba motorja obratovati približno
3 minute s priklopljenimi
premostitvenimi kabli.
4. V vozilu, ki je prejelo električno energijo vklopite porabnike
električne energije (npr. luči,
ogrevanje zadnjega stekla).
5. Premostitvene kable odklapljajte v obratnem vrstnem redu
priklapljanja.Vleka
Vleka vozila
Iztaknite spodnji del pokrova in ga
odstranite navzdol.
Vlečno uho se nahaja med orodji
vozila 3 197.
