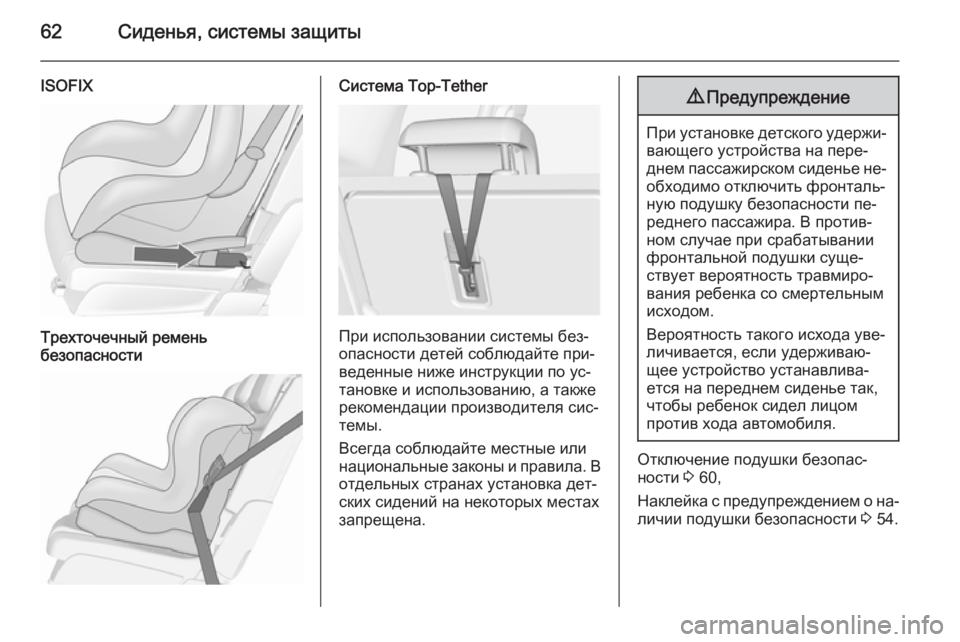

62Сиденья, системы защиты
ISOFIXТрехточечный ремень
безопасностиСистема Top-Tether
При использовании системы без‐
опасности детей соблюдайте при‐
веденные ниже инструкции по ус‐
тановке и использованию, а также
рекомендации производителя сис‐
темы.
Всегда соблюдайте местные или национальные законы и правила. В отдельных странах установка дет‐ских сидений на некоторых местах
запрещена.
9 Предупреждение
При установке детского удержи‐
вающего устройства на пере‐
днем пассажирском сиденье не‐
обходимо отключить фронталь‐
ную подушку безопасности пе‐
реднего пассажира. В против‐
ном случае при срабатывании
фронтальной подушки суще‐
ствует вероятность травмиро‐
вания ребенка со смертельным
исходом.
Вероятность такого исхода уве‐
личивается, если удерживаю‐
щее устройство устанавлива‐
ется на переднем сиденье так,
чтобы ребенок сидел лицом
против хода автомобиля.
Отключение подушки безопас‐
ности 3 60,
Наклейка с предупреждением о на‐ личии подушки безопасности 3 54.
Page 67 of 281
Сиденья, системы защиты65

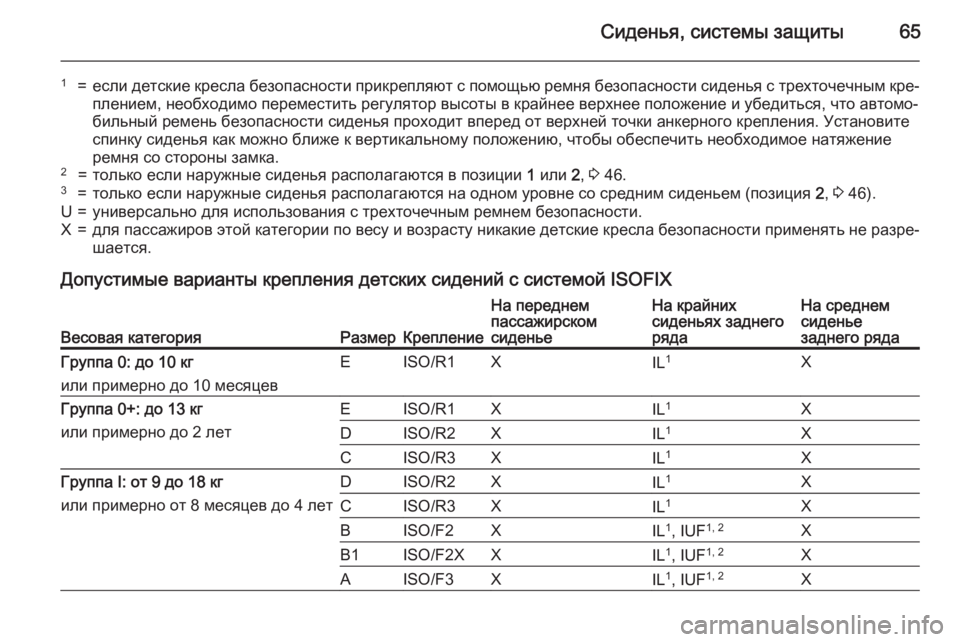

1=если детские кресла безопасности прикрепляют с помощью ремня безопасности сиденья с трехточечным кре‐плением, необходимо переместить регулятор высоты в крайнее верхнее положение и убедиться, что автомо‐
бильный ремень безопасности сиденья проходит вперед от верхней точки анкерного крепления. Установите
спинку сиденья как можно ближе к вертикальному положению, чтобы обеспечить необходимое натяжение
ремня со стороны замка.2=только если наружные сиденья располагаются в позиции 1 или 2, 3 46.3=только если наружные сиденья располагаются на одном уровне со средним сиденьем (позиция 2, 3 46).U=универсально для использования с трехточечным ремнем безопасности.X=для пассажиров этой категории по весу и возрасту никакие детские кресла безопасности применять не разре‐
шается.
Допустимые варианты крепления детских сидений с системой ISOFIX
Весовая категорияРазмерКрепление
На переднем
пассажирском
сиденьеНа крайних
сиденьях заднего
рядаНа среднем
сиденье
заднего рядаГруппа 0: до 10 кг
или примерно до 10 месяцевEISO/R1XIL 1XГруппа 0+: до 13 кг
или примерно до 2 летEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL 1XГруппа I: от 9 до 18 кг
или примерно от 8 месяцев до 4 летDISO/R2XIL 1XCISO/R3XIL1XBISO/F2XIL1
, IUF 1, 2XB1ISO/F2XXIL1
, IUF 1, 2XAISO/F3XIL1
, IUF 1, 2X
Page 68 of 281

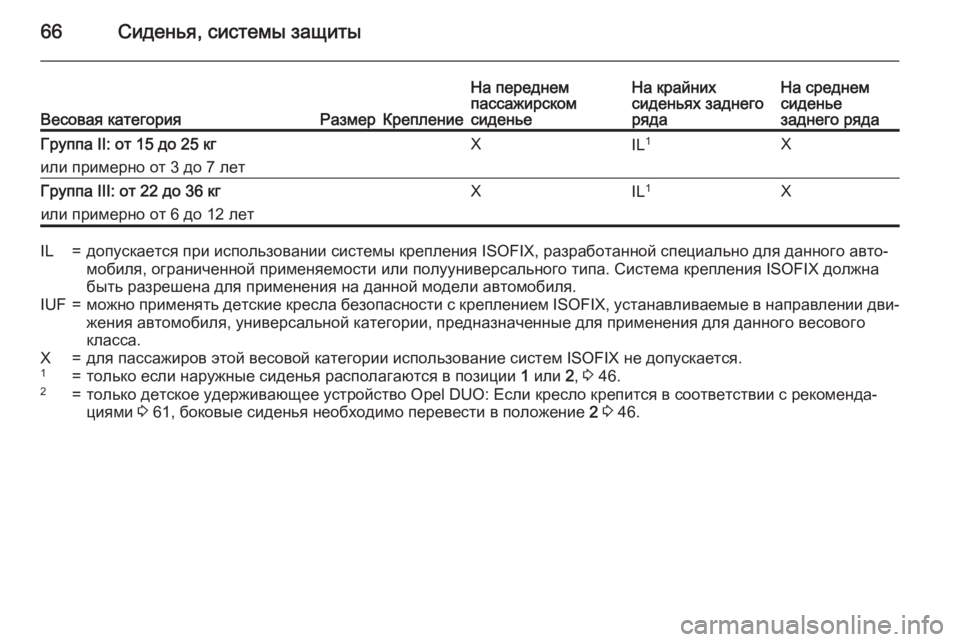

66Сиденья, системы защитыВесовая категорияРазмерКрепление
На переднем
пассажирском
сиденьеНа крайних
сиденьях заднего
рядаНа среднем
сиденье
заднего рядаГруппа II: от 15 до 25 кг
или примерно от 3 до 7 летXIL 1XГруппа III: от 22 до 36 кг
или примерно от 6 до 12 летXIL 1XIL=допускается при использовании системы крепления ISOFIX, разработанной специально для данного авто‐
мобиля, ограниченной применяемости или полууниверсального типа. Система крепления ISOFIX должна
быть разрешена для применения на данной модели автомобиля.IUF=можно применять детские кресла безопасности с креплением ISOFIX, устанавливаемые в направлении дви‐
жения автомобиля, универсальной категории, предназначенные для применения для данного весового
класса.X=для пассажиров этой весовой категории использование систем ISOFIX не допускается.1=только если наружные сиденья располагаются в позиции 1 или 2, 3 46.2=только детское удерживающее устройство Opel DUO: Если кресло крепится в соответствии с рекоменда‐
циями 3 61, боковые сиденья необходимо перевести в положение 2 3 46.
Page 69 of 281
Сиденья, системы защиты67

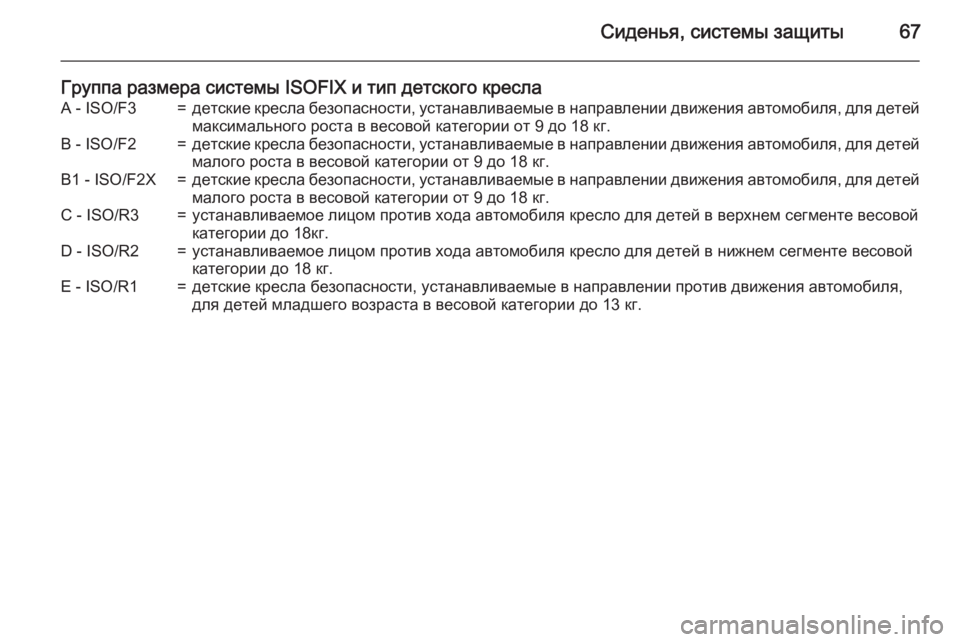

Группа размера системы ISOFIX и тип детского креслаA - ISO/F3=детские кресла безопасности, устанавливаемые в направлении движения автомобиля, для детей
максимального роста в весовой категории от 9 до 18 кг.B - ISO/F2=детские кресла безопасности, устанавливаемые в направлении движения автомобиля, для детей
малого роста в весовой категории от 9 до 18 кг.B1 - ISO/F2X=детские кресла безопасности, устанавливаемые в направлении движения автомобиля, для детей
малого роста в весовой категории от 9 до 18 кг.C - ISO/R3=устанавливаемое лицом против хода автомобиля кресло для детей в верхнем сегменте весовой
категории до 18кг.D - ISO/R2=устанавливаемое лицом против хода автомобиля кресло для детей в нижнем сегменте весовой
категории до 18 кг.E - ISO/R1=детские кресла безопасности, устанавливаемые в направлении против движения автомобиля, для детей младшего возраста в весовой категории до 13 кг.
Page 70 of 281

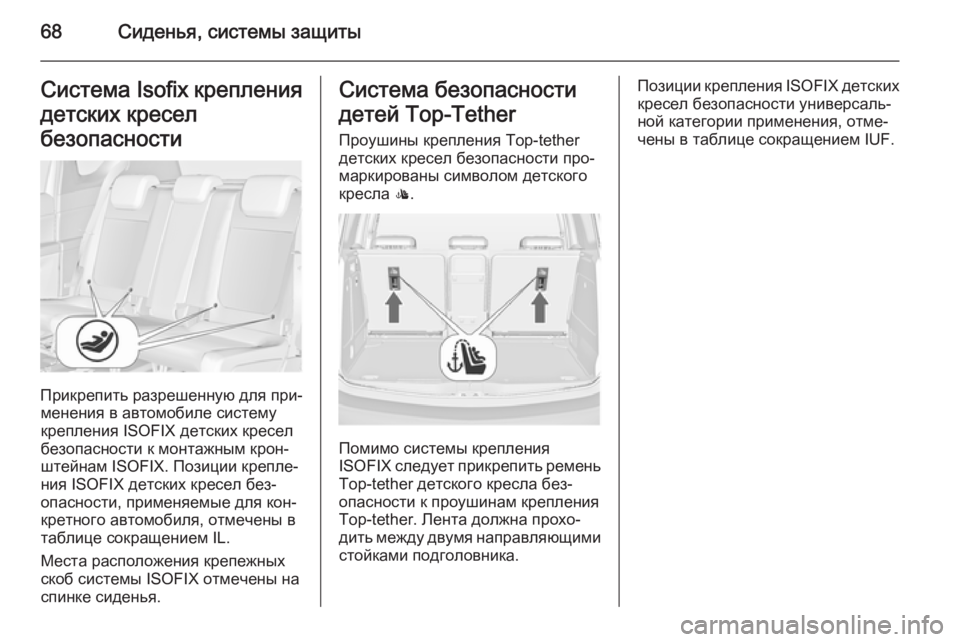

68Сиденья, системы защитыСистема Isofix крепления
детских кресел
безопасности
Прикрепить разрешенную для при‐ менения в автомобиле систему
крепления ISOFIX детских кресел
безопасности к монтажным крон‐ штейнам ISOFIX. Позиции крепле‐
ния ISOFIX детских кресел без‐
опасности, применяемые для кон‐
кретного автомобиля, отмечены в
таблице сокращением IL.
Места расположения крепежных
скоб системы ISOFIX отмечены на
спинке сиденья.
Система безопасности
детей Top-Tether Проушины крепления Top-tether
детских кресел безопасности про‐
маркированы символом детского
кресла :.
Помимо системы крепления
ISOFIX следует прикрепить ремень
Top-tether детского кресла без‐
опасности к проушинам крепления
Top-tether. Лента должна прохо‐
дить между двумя направляющими
стойками подголовника.
Позиции крепления ISOFIX детских
кресел безопасности универсаль‐
ной категории применения, отме‐
чены в таблице сокращением IUF.
Page 278 of 281

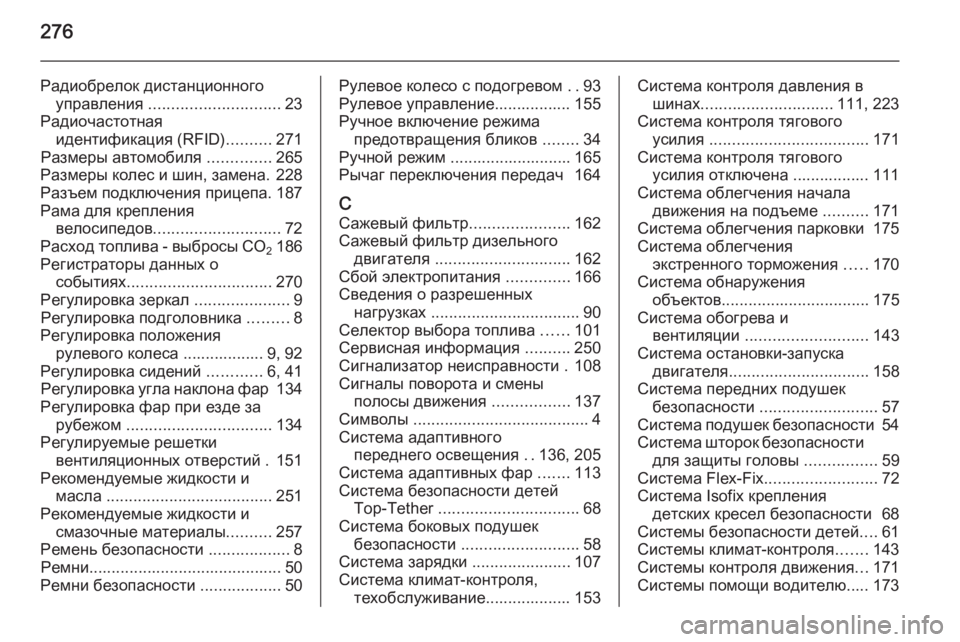

276
Радиобрелок дистанционногоуправления ............................. 23
Радиочастотная идентификация (RFID) ..........271
Размеры автомобиля ..............265
Размеры колес и шин, замена. 228
Разъем подключения прицепа. 187
Рама для крепления велосипедов ............................ 72
Расход топлива - выбросы CO 2186
Регистраторы данных о событиях ................................ 270
Регулировка зеркал .....................9
Регулировка подголовника .........8
Регулировка положения рулевого колеса .................. 9, 92
Регулировка сидений ............6, 41
Регулировка угла наклона фар 134
Регулировка фар при езде за рубежом ................................ 134
Регулируемые решетки вентиляционных отверстий . 151
Рекомендуемые жидкости и масла ..................................... 251
Рекомендуемые жидкости и смазочные материалы ..........257
Ремень безопасности ..................8
Ремни ........................................... 50
Ремни безопасности ..................50Рулевое колесо с подогревом ..93
Рулевое управление................. 155 Ручное включение режима предотвращения бликов ........34
Ручной режим ........................... 165
Рычаг переключения передач 164
С Сажевый фильтр ......................162
Сажевый фильтр дизельного двигателя .............................. 162
Сбой электропитания ..............166
Сведения о разрешенных нагрузках ................................. 90
Селектор выбора топлива ......101
Сервисная информация ..........250
Сигнализатор неисправности . 108
Сигналы поворота и смены полосы движения .................137
Символы ....................................... 4
Система адаптивного переднего освещения ..136, 205
Система адаптивных фар .......113
Система безопасности детей Top-Tether ............................... 68
Система боковых подушек безопасности .......................... 58
Система зарядки ......................107
Система климат-контроля, техобслуживание................... 153Система контроля давления вшинах ............................. 111, 223
Система контроля тягового усилия ................................... 171
Система контроля тягового усилия отключена ................. 111
Система облегчения начала движения на подъеме ..........171
Система облегчения парковки 175
Система облегчения экстренного торможения .....170
Система обнаружения объектов ................................. 175
Система обогрева и вентиляции ........................... 143
Система остановки-запуска двигателя ............................... 158
Система передних подушек безопасности .......................... 57
Система подушек безопасности 54
Система шторок безопасности для защиты головы ................59
Система Flex-Fix .........................72
Система Isofix крепления детских кресел безопасности 68
Системы безопасности детей ....61
Системы климат-контроля .......143
Системы контроля движения ...171
Системы помощи водителю..... 173
