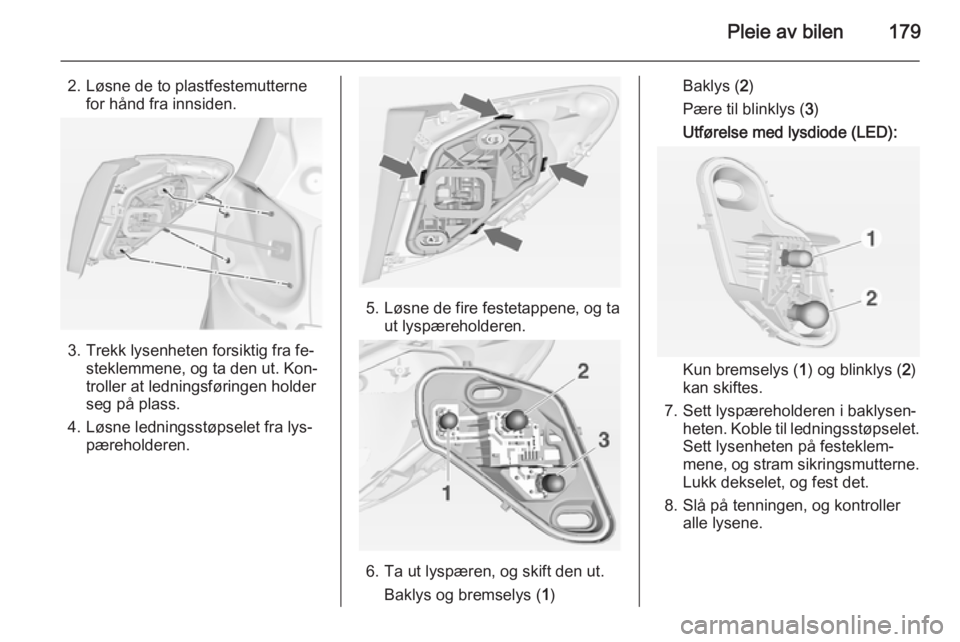

Pleie av bilen179
2. Løsne de to plastfestemutternefor hånd fra innsiden.
3. Trekk lysenheten forsiktig fra fe‐ steklemmene, og ta den ut. Kon‐
troller at ledningsføringen holder
seg på plass.
4. Løsne ledningsstøpselet fra lys‐ pæreholderen.
5. Løsne de fire festetappene, og ta ut lyspæreholderen.
6. Ta ut lyspæren, og skift den ut.
Baklys og bremselys ( 1)
Baklys ( 2)
Pære til blinklys ( 3)
Utførelse med lysdiode (LED):
Kun bremselys ( 1) og blinklys ( 2)
kan skiftes.
7. Sett lyspæreholderen i baklysen‐ heten. Koble til ledningsstøpselet.
Sett lysenheten på festeklem‐
mene, og stram sikringsmutterne. Lukk dekselet, og fest det.
8. Slå på tenningen, og kontroller alle lysene.

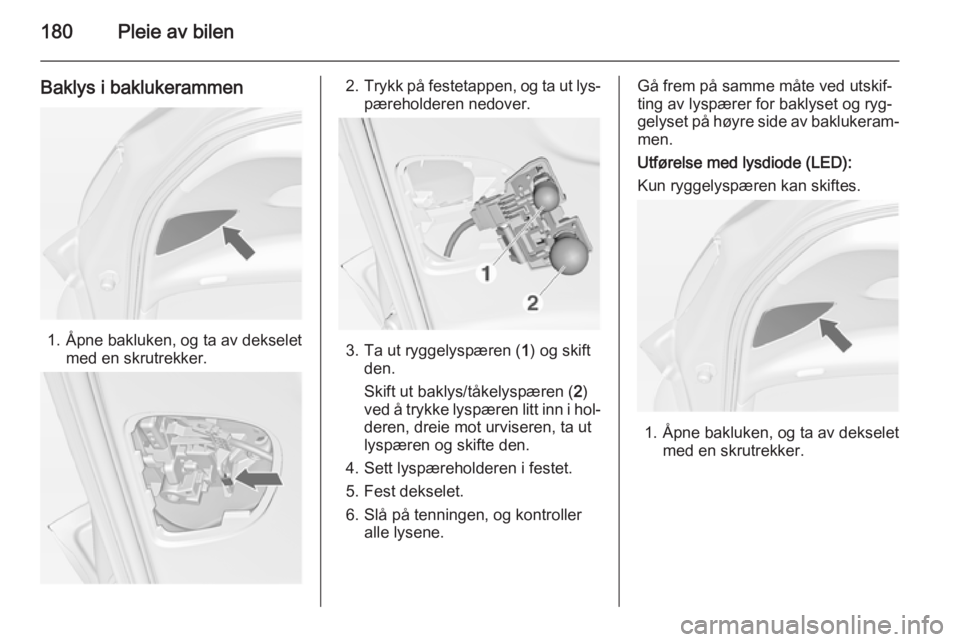

180Pleie av bilen
Baklys i baklukerammen
1. Åpne bakluken, og ta av dekseletmed en skrutrekker.
2.Trykk på festetappen, og ta ut lys‐
pæreholderen nedover.
3. Ta ut ryggelyspæren ( 1) og skift
den.
Skift ut baklys/tåkelyspæren ( 2)
ved å trykke lyspæren litt inn i hol‐
deren, dreie mot urviseren, ta ut
lyspæren og skifte den.
4. Sett lyspæreholderen i festet.
5. Fest dekselet.
6. Slå på tenningen, og kontroller alle lysene.
Gå frem på samme måte ved utskif‐
ting av lyspærer for baklyset og ryg‐
gelyset på høyre side av baklukeram‐ men.
Utførelse med lysdiode (LED):
Kun ryggelyspæren kan skiftes.
1. Åpne bakluken, og ta av dekselet med en skrutrekker.

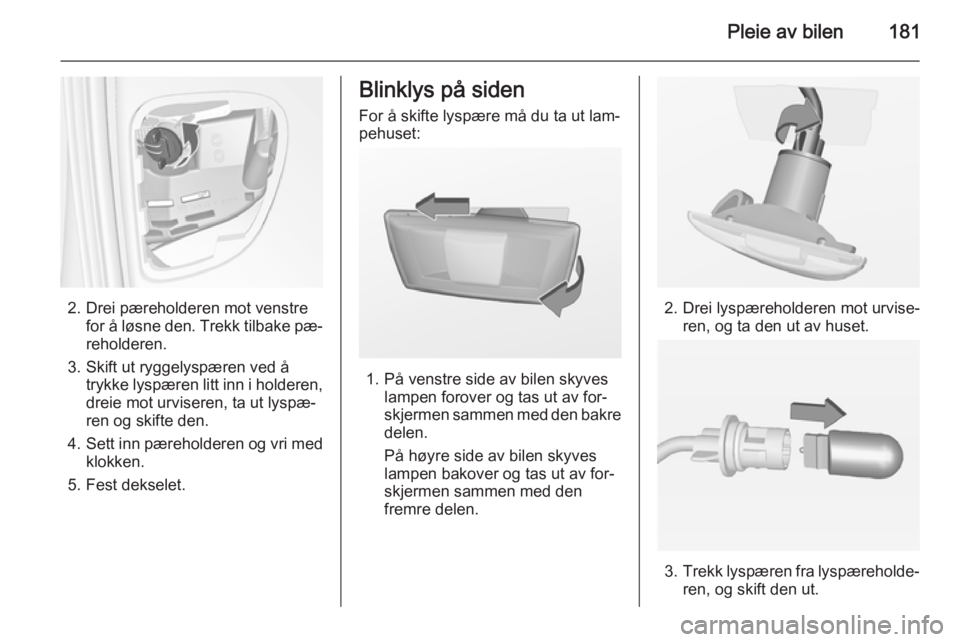

Pleie av bilen181
2. Drei pæreholderen mot venstrefor å løsne den. Trekk tilbake pæ‐
reholderen.
3. Skift ut ryggelyspæren ved å trykke lyspæren litt inn i holderen,dreie mot urviseren, ta ut lyspæ‐ren og skifte den.
4. Sett inn pæreholderen og vri med
klokken.
5. Fest dekselet.
Blinklys på siden
For å skifte lyspære må du ta ut lam‐
pehuset:
1. På venstre side av bilen skyves lampen forover og tas ut av for‐
skjermen sammen med den bakre
delen.
På høyre side av bilen skyves
lampen bakover og tas ut av for‐
skjermen sammen med den
fremre delen.
2. Drei lyspæreholderen mot urvise‐ ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.

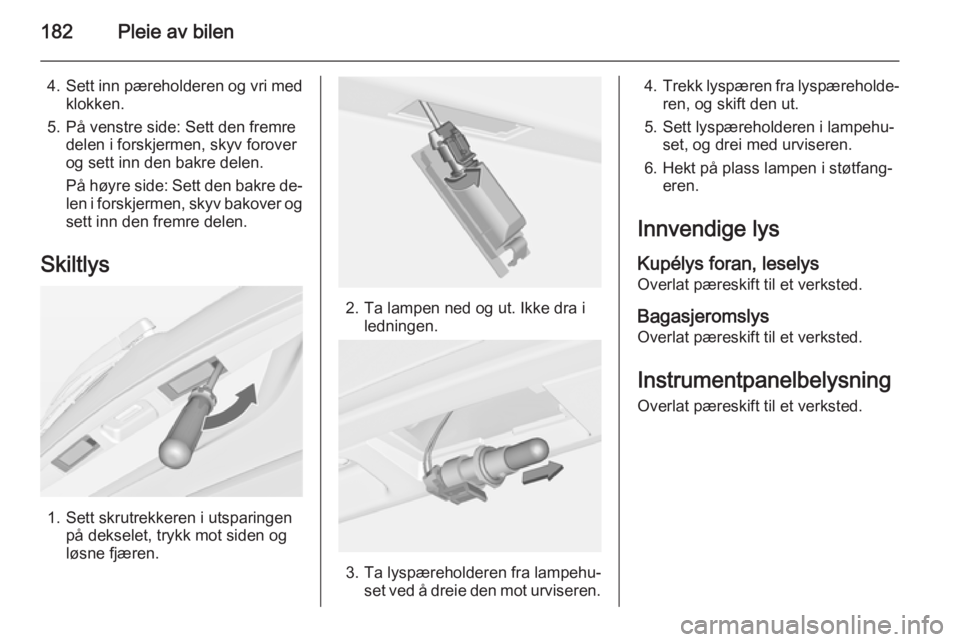

182Pleie av bilen
4.Sett inn pæreholderen og vri med
klokken.
5. På venstre side: Sett den fremre delen i forskjermen, skyv forover
og sett inn den bakre delen.
På høyre side: Sett den bakre de‐
len i forskjermen, skyv bakover og sett inn den fremre delen.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke dra i ledningen.
3. Ta lyspæreholderen fra lampehu‐set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Innvendige lys
Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys
Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.

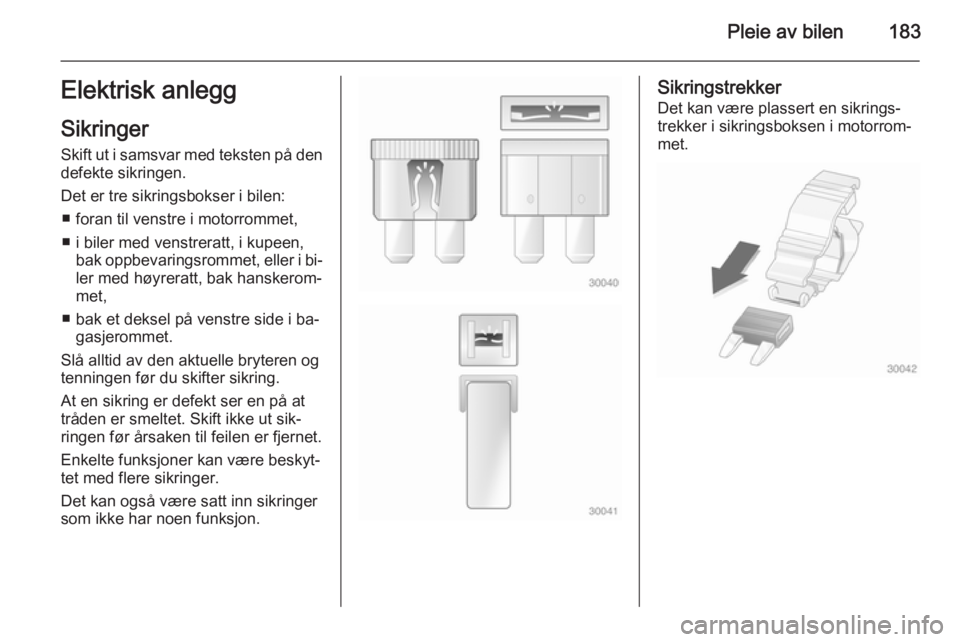

Pleie av bilen183Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ■ foran til venstre i motorrommet,
■ i biler med venstreratt, i kupeen, bak oppbevaringsrommet, eller i bi‐
ler med høyreratt, bak hanskerom‐
met,
■ bak et deksel på venstre side i ba‐ gasjerommet.
Slå alltid av den aktuelle bryteren og tenningen før du skifter sikring.
At en sikring er defekt ser en på at
tråden er smeltet. Skift ikke ut sik‐
ringen før årsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.Sikringstrekker
Det kan være plassert en sikrings‐ trekker i sikringsboksen i motorrom‐
met.

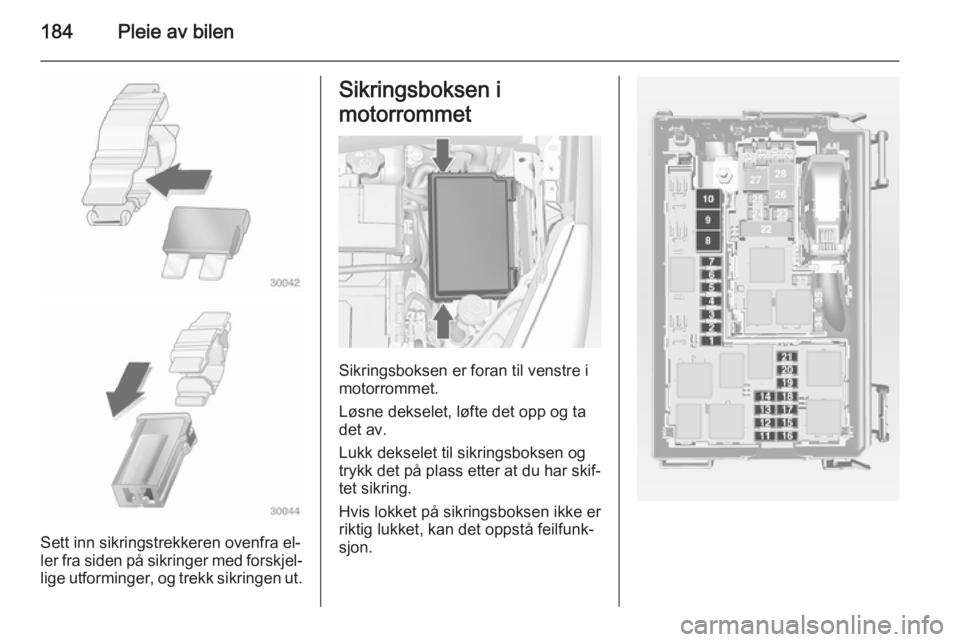

184Pleie av bilen
Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, løfte det opp og ta
det av.
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.

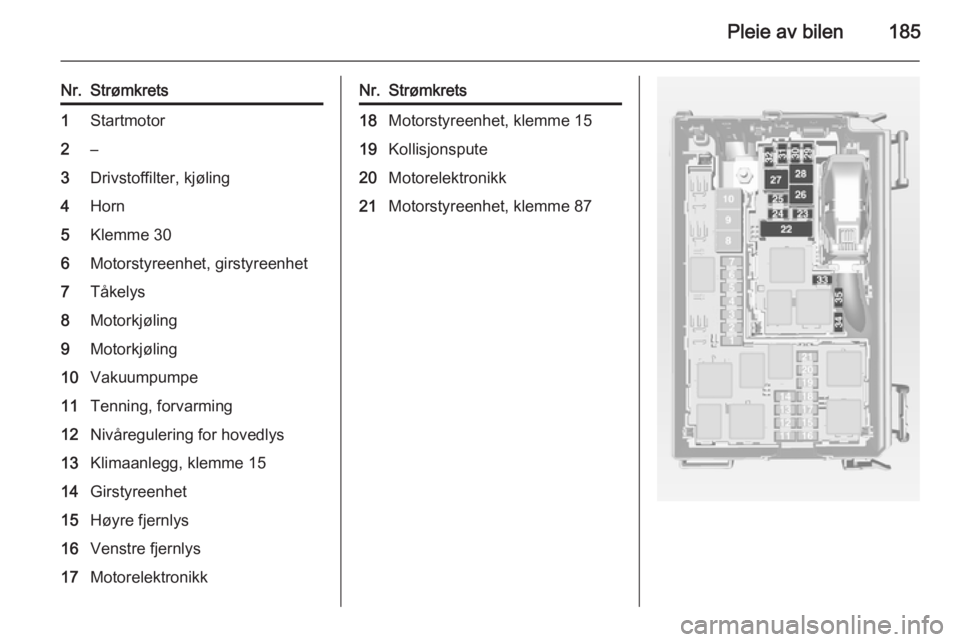

Pleie av bilen185
Nr.Strømkrets1Startmotor2–3Drivstoffilter, kjøling4Horn5Klemme 306Motorstyreenhet, girstyreenhet7Tåkelys8Motorkjøling9Motorkjøling10Vakuumpumpe11Tenning, forvarming12Nivåregulering for hovedlys13Klimaanlegg, klemme 1514Girstyreenhet15Høyre fjernlys16Venstre fjernlys17MotorelektronikkNr.Strømkrets18Motorstyreenhet, klemme 1519Kollisjonspute20Motorelektronikk21Motorstyreenhet, klemme 87

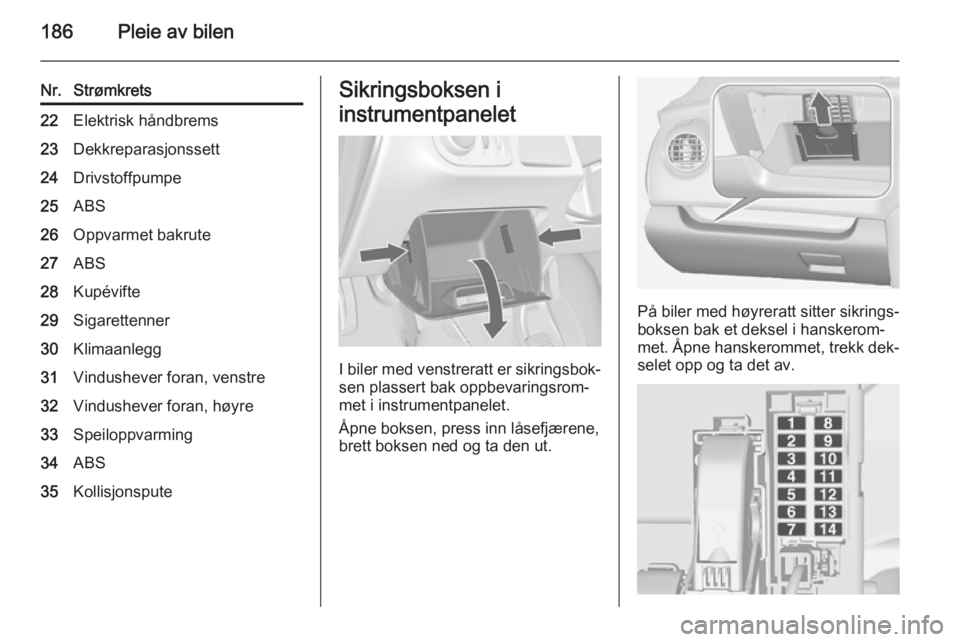

186Pleie av bilen
Nr.Strømkrets22Elektrisk håndbrems23Dekkreparasjonssett24Drivstoffpumpe25ABS26Oppvarmet bakrute27ABS28Kupévifte29Sigarettenner30Klimaanlegg31Vindushever foran, venstre32Vindushever foran, høyre33Speiloppvarming34ABS35KollisjonsputeSikringsboksen i
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak oppbevaringsrom‐
met i instrumentpanelet.
Åpne boksen, press inn låsefjærene,
brett boksen ned og ta den ut.
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐ met. Åpne hanskerommet, trekk dek‐ selet opp og ta det av.

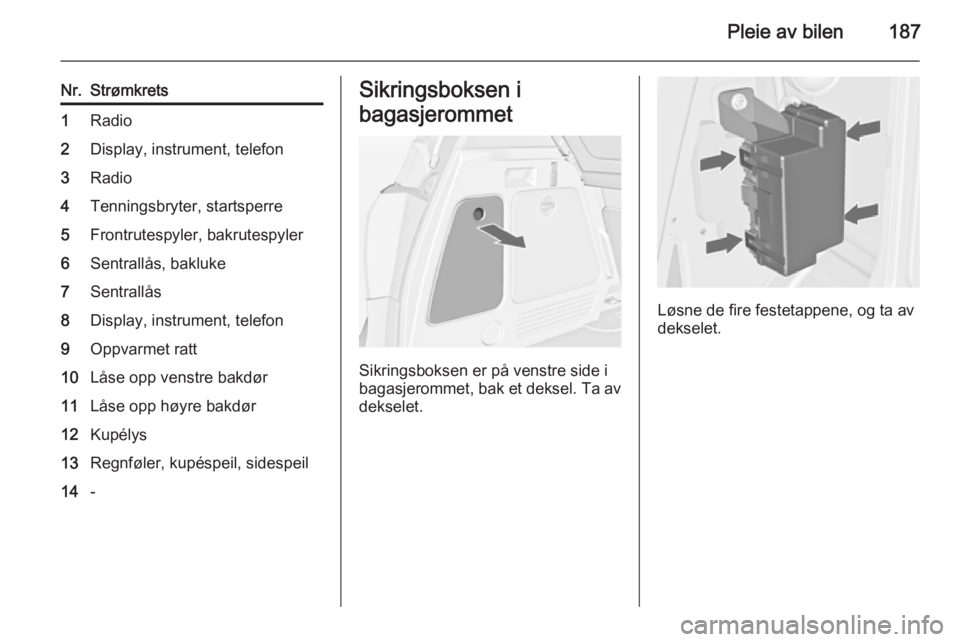

Pleie av bilen187
Nr.Strømkrets1Radio2Display, instrument, telefon3Radio4Tenningsbryter, startsperre5Frontrutespyler, bakrutespyler6Sentrallås, bakluke7Sentrallås8Display, instrument, telefon9Oppvarmet ratt10Låse opp venstre bakdør11Låse opp høyre bakdør12Kupélys13Regnføler, kupéspeil, sidespeil14-Sikringsboksen i
bagasjerommet
Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel. Ta av
dekselet.
Løsne de fire festetappene, og ta av
dekselet.

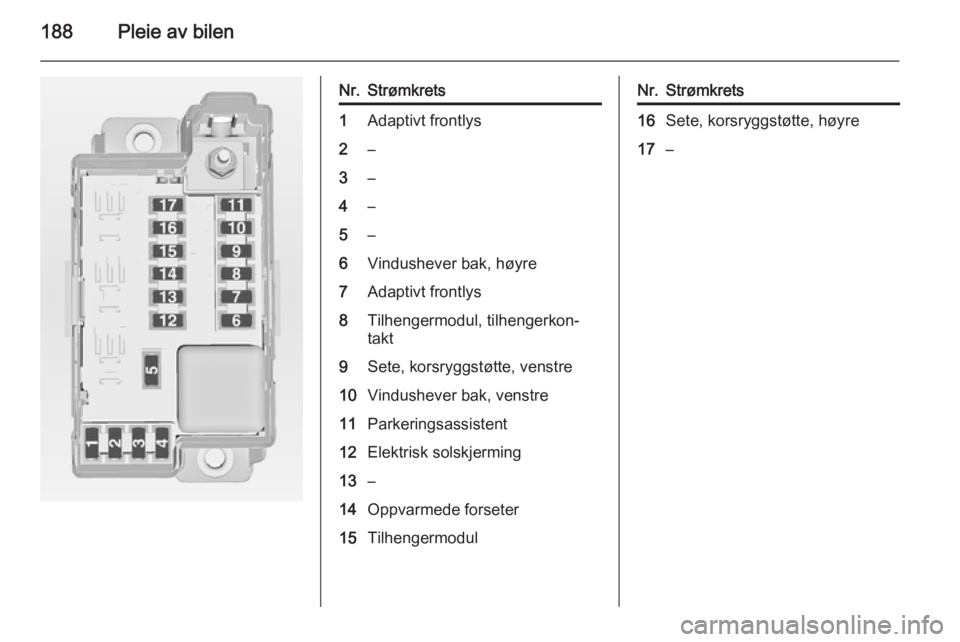

188Pleie av bilen
Nr.Strømkrets1Adaptivt frontlys2–3–4–5–6Vindushever bak, høyre7Adaptivt frontlys8Tilhengermodul, tilhengerkon‐
