OPEL MERIVA 2015 Instruktionsbok

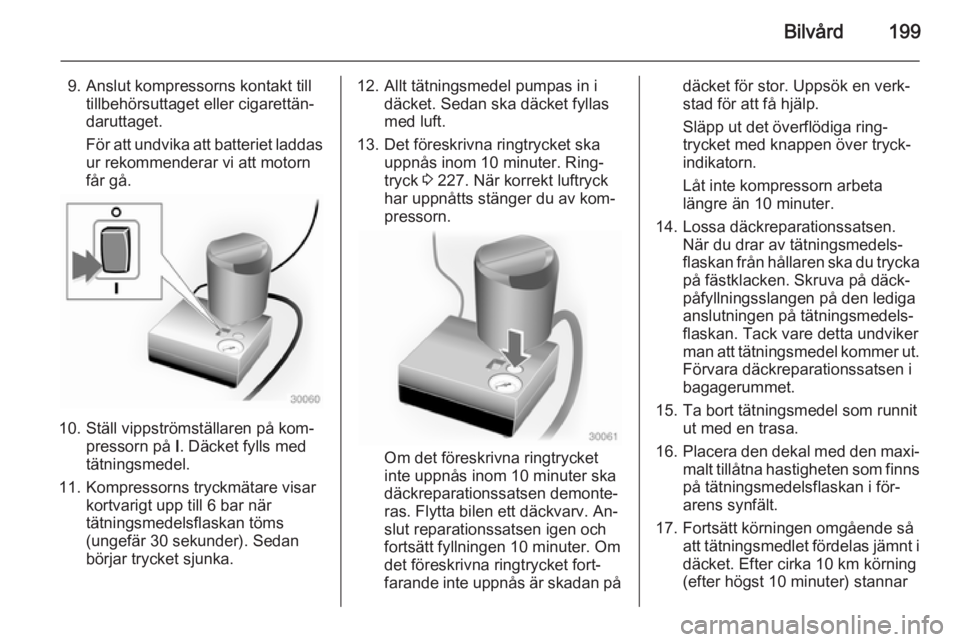

Bilvård199
9. Anslut kompressorns kontakt tilltillbehörsuttaget eller cigarettän‐
daruttaget.
För att undvika att batteriet laddas
ur rekommenderar vi att motorn
får gå.
10. Ställ vippströmställaren på kom‐ pressorn på I. Däcket fylls med
tätningsmedel.
11. Kompressorns tryckmätare visar kortvarigt upp till 6 bar när
tätningsmedelsflaskan töms
(ungefär 30 sekunder). Sedan
börjar trycket sjunka.
12. Allt tätningsmedel pumpas in i däcket. Sedan ska däcket fyllas
med luft.
13. Det föreskrivna ringtrycket ska uppnås inom 10 minuter. Ring‐
tryck 3 227. När korrekt luftryck
har uppnåtts stänger du av kom‐
pressorn.
Om det föreskrivna ringtrycket
inte uppnås inom 10 minuter ska däckreparationssatsen demonte‐
ras. Flytta bilen ett däckvarv. An‐
slut reparationssatsen igen och
fortsätt fyllningen 10 minuter. Om
det föreskrivna ringtrycket fort‐
farande inte uppnås är skadan på
däcket för stor. Uppsök en verk‐
stad för att få hjälp.
Släpp ut det överflödiga ring‐
trycket med knappen över tryck‐
indikatorn.
Låt inte kompressorn arbeta längre än 10 minuter.
14. Lossa däckreparationssatsen. När du drar av tätningsmedels‐
flaskan från hållaren ska du trycka
på fästklacken. Skruva på däck‐
påfyllningsslangen på den lediga
anslutningen på tätningsmedels‐
flaskan. Tack vare detta undviker man att tätningsmedel kommer ut.
Förvara däckreparationssatsen i
bagagerummet.
15. Ta bort tätningsmedel som runnit ut med en trasa.
16. Placera den dekal med den maxi‐
malt tillåtna hastigheten som finns på tätningsmedelsflaskan i för‐
arens synfält.
17. Fortsätt körningen omgående så att tätningsmedlet fördelas jämnt i
däcket. Efter cirka 10 km körning
(efter högst 10 minuter) stannar

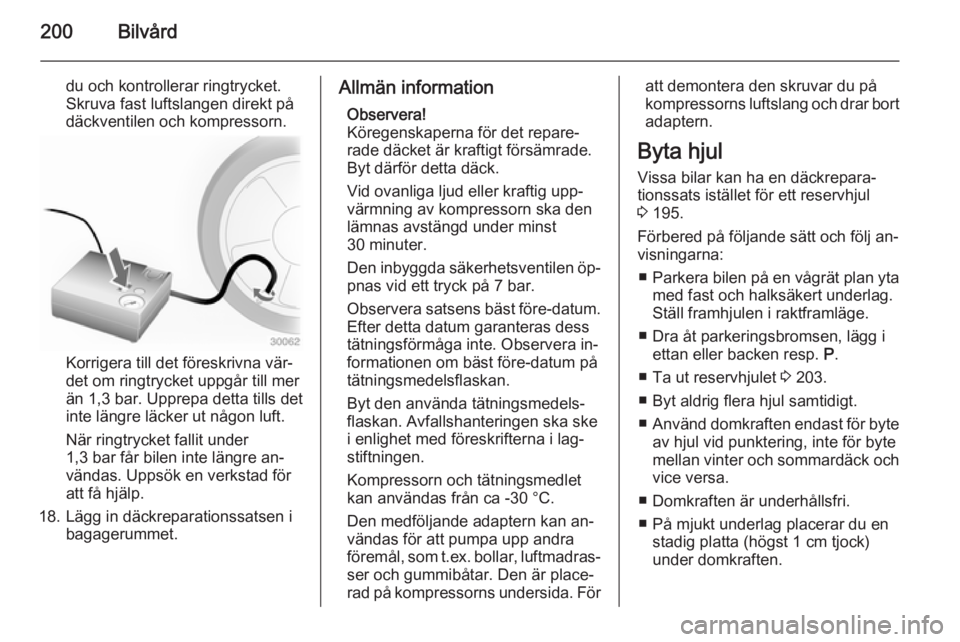

200Bilvård
du och kontrollerar ringtrycket.
Skruva fast luftslangen direkt på
däckventilen och kompressorn.
Korrigera till det föreskrivna vär‐
det om ringtrycket uppgår till mer
än 1,3 bar. Upprepa detta tills det
inte längre läcker ut någon luft.
När ringtrycket fallit under
1,3 bar får bilen inte längre an‐
vändas. Uppsök en verkstad för
att få hjälp.
18. Lägg in däckreparationssatsen i bagagerummet.
Allmän information
Observera!
Köregenskaperna för det repare‐
rade däcket är kraftigt försämrade.
Byt därför detta däck.
Vid ovanliga ljud eller kraftig upp‐
värmning av kompressorn ska den
lämnas avstängd under minst
30 minuter.
Den inbyggda säkerhetsventilen öp‐ pnas vid ett tryck på 7 bar.
Observera satsens bäst före-datum. Efter detta datum garanteras dess
tätningsförmåga inte. Observera in‐
formationen om bäst före-datum på
tätningsmedelsflaskan.
Byt den använda tätningsmedels‐
flaskan. Avfallshanteringen ska ske
i enlighet med föreskrifterna i lag‐
stiftningen.
Kompressorn och tätningsmedlet
kan användas från ca -30 °C.
Den medföljande adaptern kan an‐
vändas för att pumpa upp andra
föremål, som t.ex. bollar, luftmadras‐
ser och gummibåtar. Den är place‐
rad på kompressorns undersida. Föratt demontera den skruvar du på
kompressorns luftslang och drar bort adaptern.
Byta hjul
Vissa bilar kan ha en däckrepara‐
tionssats istället för ett reservhjul
3 195.
Förbered på följande sätt och följ an‐
visningarna:
■ Parkera bilen på en vågrät plan yta
med fast och halksäkert underlag.Ställ framhjulen i raktframläge.
■ Dra åt parkeringsbromsen, lägg i ettan eller backen resp. P.
■ Ta ut reservhjulet 3 203.
■ Byt aldrig flera hjul samtidigt.
■ Använd domkraften endast för byte
av hjul vid punktering, inte för byte
mellan vinter och sommardäck och vice versa.
■ Domkraften är underhållsfri.
■ På mjukt underlag placerar du en stadig platta (högst 1 cm tjock)
under domkraften.

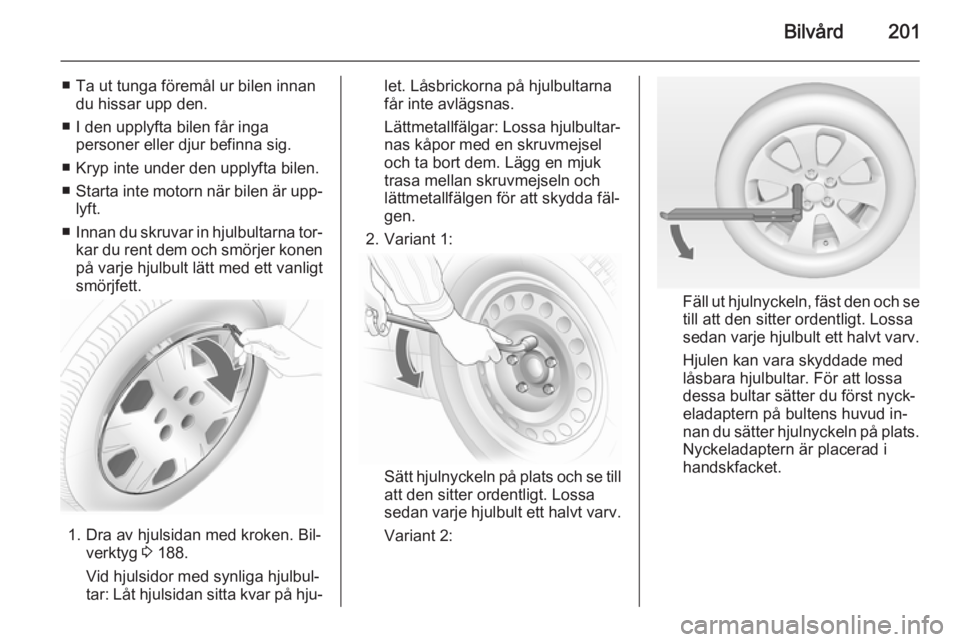

Bilvård201
■ Ta ut tunga föremål ur bilen innandu hissar upp den.
■ I den upplyfta bilen får inga personer eller djur befinna sig.
■ Kryp inte under den upplyfta bilen.
■ Starta inte motorn när bilen är upp‐
lyft.
■ Innan du skruvar in hjulbultarna tor‐
kar du rent dem och smörjer konen
på varje hjulbult lätt med ett vanligt
smörjfett.
1. Dra av hjulsidan med kroken. Bil‐ verktyg 3 188.
Vid hjulsidor med synliga hjulbul‐
tar: Låt hjulsidan sitta kvar på hju‐
let. Låsbrickorna på hjulbultarna
får inte avlägsnas.
Lättmetallfälgar: Lossa hjulbultar‐
nas kåpor med en skruvmejsel
och ta bort dem. Lägg en mjuk
trasa mellan skruvmejseln och
lättmetallfälgen för att skydda fäl‐
gen.
2. Variant 1:
Sätt hjulnyckeln på plats och se till
att den sitter ordentligt. Lossa
sedan varje hjulbult ett halvt varv.
Variant 2:
Fäll ut hjulnyckeln, fäst den och se
till att den sitter ordentligt. Lossa
sedan varje hjulbult ett halvt varv.
Hjulen kan vara skyddade med
låsbara hjulbultar. För att lossa
dessa bultar sätter du först nyck‐
eladaptern på bultens huvud in‐
nan du sätter hjulnyckeln på plats.
Nyckeladaptern är placerad i
handskfacket.

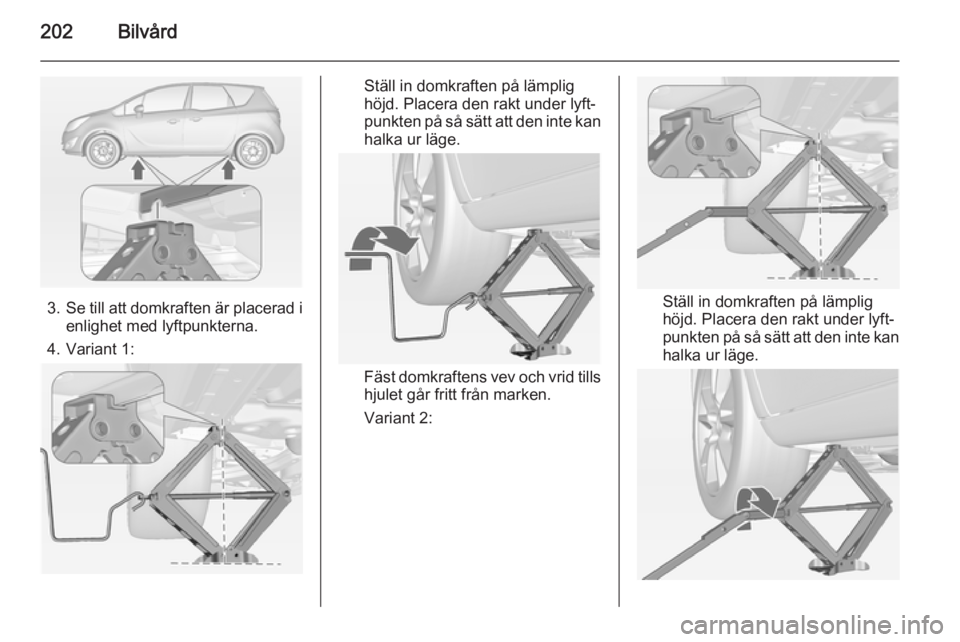

202Bilvård
3.Se till att domkraften är placerad i
enlighet med lyftpunkterna.
4. Variant 1:
Ställ in domkraften på lämplig
höjd. Placera den rakt under lyft‐
punkten på så sätt att den inte kan
halka ur läge.
Fäst domkraftens vev och vrid tills
hjulet går fritt från marken.
Variant 2:
Ställ in domkraften på lämplig
höjd. Placera den rakt under lyft‐
punkten på så sätt att den inte kan halka ur läge.

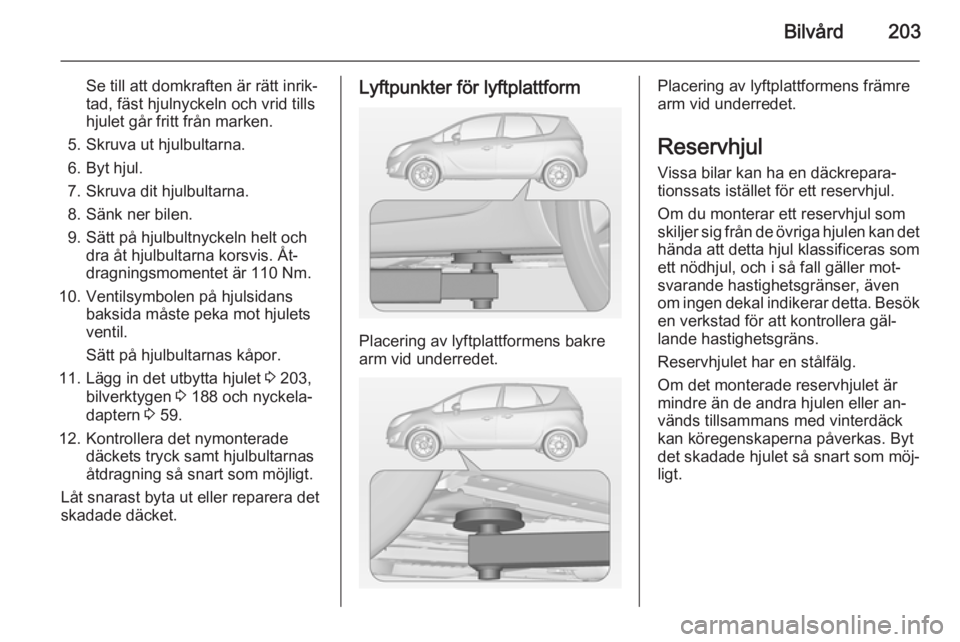

Bilvård203
Se till att domkraften är rätt inrik‐
tad, fäst hjulnyckeln och vrid tills
hjulet går fritt från marken.
5. Skruva ut hjulbultarna.
6. Byt hjul.
7. Skruva dit hjulbultarna.
8. Sänk ner bilen.
9. Sätt på hjulbultnyckeln helt och dra åt hjulbultarna korsvis. Åt‐
dragningsmomentet är 110 Nm.
10. Ventilsymbolen på hjulsidans baksida måste peka mot hjulets
ventil.
Sätt på hjulbultarnas kåpor.
11. Lägg in det utbytta hjulet 3 203,
bilverktygen 3 188 och nyckela‐
daptern 3 59.
12. Kontrollera det nymonterade däckets tryck samt hjulbultarnas
åtdragning så snart som möjligt.
Låt snarast byta ut eller reparera det
skadade däcket.Lyftpunkter för lyftplattform
Placering av lyftplattformens bakre
arm vid underredet.
Placering av lyftplattformens främre
arm vid underredet.
Reservhjul
Vissa bilar kan ha en däckrepara‐
tionssats istället för ett reservhjul.
Om du monterar ett reservhjul som
skiljer sig från de övriga hjulen kan det
hända att detta hjul klassificeras som ett nödhjul, och i så fall gäller mot‐
svarande hastighetsgränser, även
om ingen dekal indikerar detta. Besök
en verkstad för att kontrollera gäl‐
lande hastighetsgräns.
Reservhjulet har en stålfälg.
Om det monterade reservhjulet är
mindre än de andra hjulen eller an‐
vänds tillsammans med vinterdäck
kan köregenskaperna påverkas. Byt
det skadade hjulet så snart som möj‐
ligt.

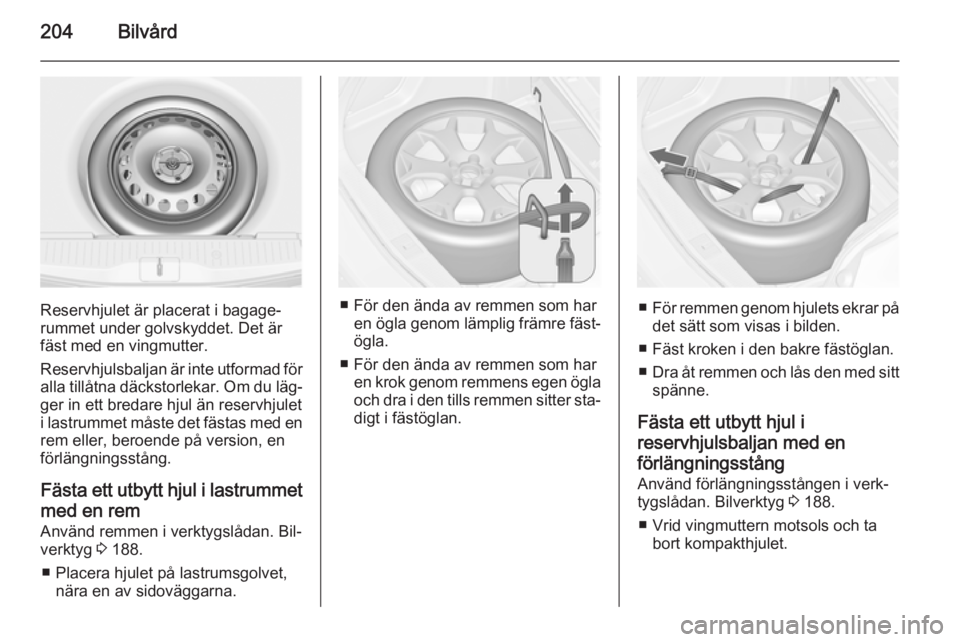

204Bilvård
Reservhjulet är placerat i bagage‐
rummet under golvskyddet. Det är
fäst med en vingmutter.
Reservhjulsbaljan är inte utformad för
alla tillåtna däckstorlekar. Om du läg‐ ger in ett bredare hjul än reservhjulet
i lastrummet måste det fästas med en
rem eller, beroende på version, en
förlängningsstång.
Fästa ett utbytt hjul i lastrummet
med en rem Använd remmen i verktygslådan. Bil‐
verktyg 3 188.
■ Placera hjulet på lastrumsgolvet, nära en av sidoväggarna.■ För den ända av remmen som haren ögla genom lämplig främre fäst‐
ögla.
■ För den ända av remmen som har en krok genom remmens egen öglaoch dra i den tills remmen sitter sta‐ digt i fästöglan.■ För remmen genom hjulets ekrar på
det sätt som visas i bilden.
■ Fäst kroken i den bakre fästöglan.
■ Dra åt remmen och lås den med sitt
spänne.
Fästa ett utbytt hjul i
reservhjulsbaljan med en
förlängningsstång
Använd förlängningsstången i verk‐
tygslådan. Bilverktyg 3 188.
■ Vrid vingmuttern motsols och ta bort kompakthjulet.

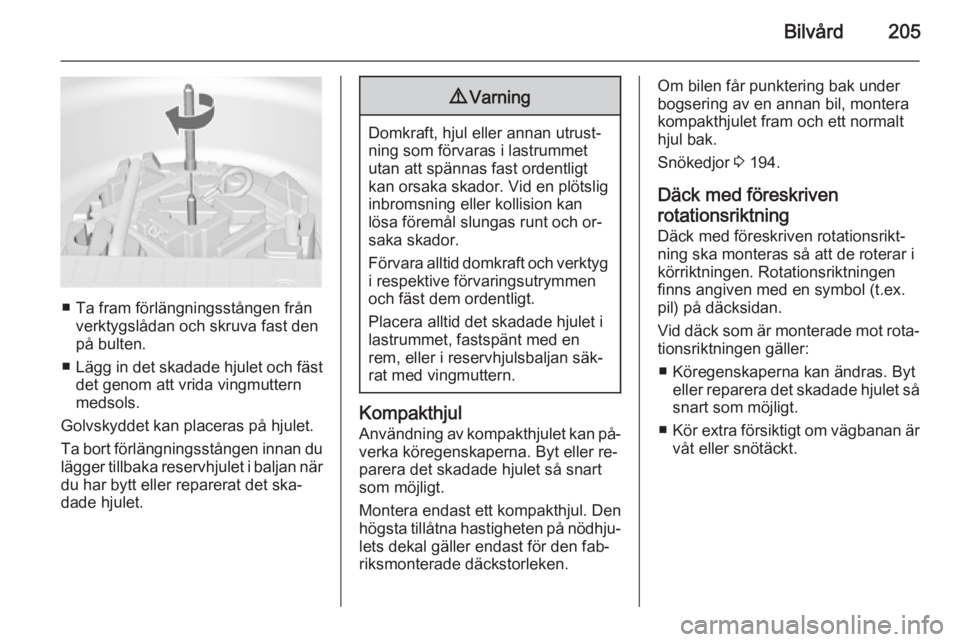

Bilvård205
■ Ta fram förlängningsstången frånverktygslådan och skruva fast den
på bulten.
■ Lägg in det skadade hjulet och fäst
det genom att vrida vingmuttern
medsols.
Golvskyddet kan placeras på hjulet.
Ta bort förlängningsstången innan du
lägger tillbaka reservhjulet i baljan när
du har bytt eller reparerat det ska‐
dade hjulet.
9 Varning
Domkraft, hjul eller annan utrust‐
ning som förvaras i lastrummet
utan att spännas fast ordentligt
kan orsaka skador. Vid en plötslig
inbromsning eller kollision kan
lösa föremål slungas runt och or‐
saka skador.
Förvara alltid domkraft och verktyg i respektive förvaringsutrymmen
och fäst dem ordentligt.
Placera alltid det skadade hjulet i
lastrummet, fastspänt med en
rem, eller i reservhjulsbaljan säk‐
rat med vingmuttern.
Kompakthjul
Användning av kompakthjulet kan på‐
verka köregenskaperna. Byt eller re‐
parera det skadade hjulet så snart
som möjligt.
Montera endast ett kompakthjul. Den högsta tillåtna hastigheten på nödhju‐ lets dekal gäller endast för den fab‐
riksmonterade däckstorleken.
Om bilen får punktering bak under
bogsering av en annan bil, montera
kompakthjulet fram och ett normalt
hjul bak.
Snökedjor 3 194.
Däck med föreskriven
rotationsriktning Däck med föreskriven rotationsrikt‐
ning ska monteras så att de roterar i
körriktningen. Rotationsriktningen
finns angiven med en symbol (t.ex.
pil) på däcksidan.
Vid däck som är monterade mot rota‐ tionsriktningen gäller:
■ Köregenskaperna kan ändras. Byt eller reparera det skadade hjulet så
snart som möjligt.
■ Kör extra försiktigt om vägbanan är
våt eller snötäckt.

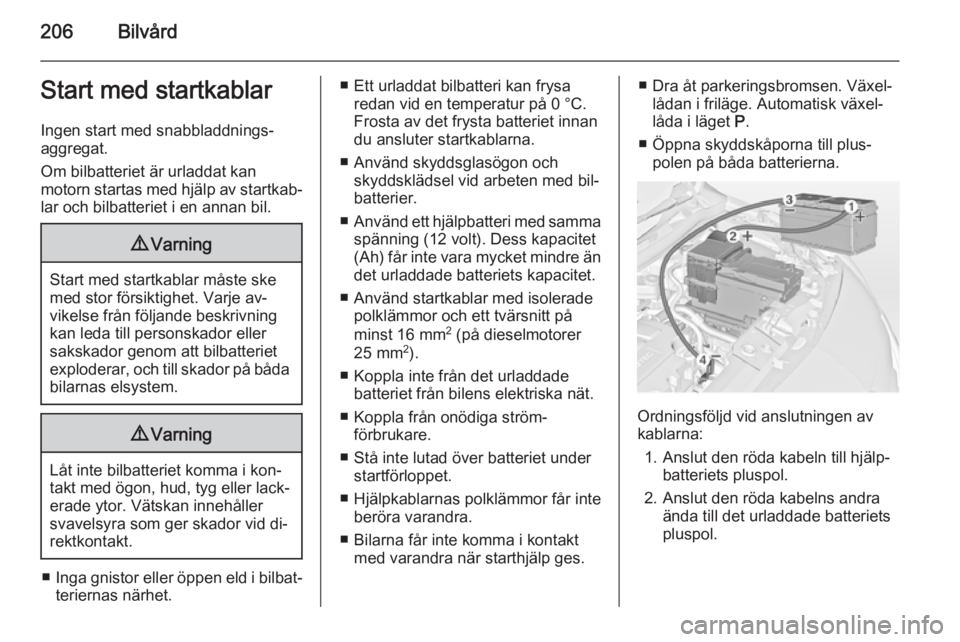

206BilvårdStart med startkablarIngen start med snabbladdnings‐
aggregat.
Om bilbatteriet är urladdat kan
motorn startas med hjälp av startkab‐ lar och bilbatteriet i en annan bil.9 Varning
Start med startkablar måste ske
med stor försiktighet. Varje av‐
vikelse från följande beskrivning kan leda till personskador eller
sakskador genom att bilbatteriet exploderar, och till skador på båda
bilarnas elsystem.
9 Varning
Låt inte bilbatteriet komma i kon‐
takt med ögon, hud, tyg eller lack‐ erade ytor. Vätskan innehåller
svavelsyra som ger skador vid di‐
rektkontakt.
■ Inga gnistor eller öppen eld i bilbat‐
teriernas närhet.
■ Ett urladdat bilbatteri kan frysa redan vid en temperatur på 0 °C.
Frosta av det frysta batteriet innan
du ansluter startkablarna.
■ Använd skyddsglasögon och skyddsklädsel vid arbeten med bil‐
batterier.
■ Använd ett hjälpbatteri med samma
spänning (12 volt). Dess kapacitet
(Ah) får inte vara mycket mindre än det urladdade batteriets kapacitet.
■ Använd startkablar med isolerade polklämmor och ett tvärsnitt på
minst 16 mm 2
(på dieselmotorer
25 mm 2
).
■ Koppla inte från det urladdade batteriet från bilens elektriska nät.
■ Koppla från onödiga ström‐ förbrukare.
■ Stå inte lutad över batteriet under startförloppet.
■ Hjälpkablarnas polklämmor får inte beröra varandra.
■ Bilarna får inte komma i kontakt med varandra när starthjälp ges.■ Dra åt parkeringsbromsen. Växel‐ lådan i friläge. Automatisk växel‐
låda i läget P.
■ Öppna skyddskåporna till plus‐ polen på båda batterierna.
Ordningsföljd vid anslutningen av
kablarna:
1. Anslut den röda kabeln till hjälp‐ batteriets pluspol.
2. Anslut den röda kabelns andra ända till det urladdade batterietspluspol.

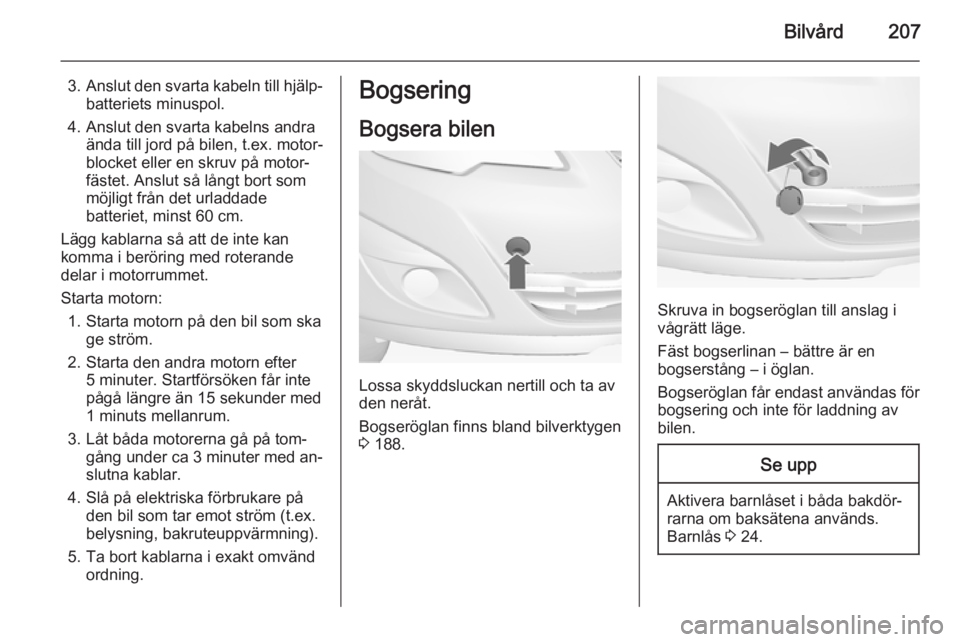

Bilvård207
3.Anslut den svarta kabeln till hjälp‐
batteriets minuspol.
4. Anslut den svarta kabelns andra ända till jord på bilen, t.ex. motor‐
blocket eller en skruv på motor‐
fästet. Anslut så långt bort som
möjligt från det urladdade
batteriet, minst 60 cm.
Lägg kablarna så att de inte kan
komma i beröring med roterande
delar i motorrummet.
Starta motorn: 1. Starta motorn på den bil som ska ge ström.
2. Starta den andra motorn efter 5 minuter. Startförsöken får inte
pågå längre än 15 sekunder med 1 minuts mellanrum.
3. Låt båda motorerna gå på tom‐ gång under ca 3 minuter med an‐
slutna kablar.
4. Slå på elektriska förbrukare på den bil som tar emot ström (t.ex.
belysning, bakruteuppvärmning).
5. Ta bort kablarna i exakt omvänd ordning.Bogsering
Bogsera bilen
Lossa skyddsluckan nertill och ta av
den neråt.
Bogseröglan finns bland bilverktygen
3 188.
Skruva in bogseröglan till anslag i
vågrätt läge.
Fäst bogserlinan – bättre är en
bogserstång – i öglan.
Bogseröglan får endast användas för bogsering och inte för laddning avbilen.
Se upp
Aktivera barnlåset i båda bakdör‐
rarna om baksätena används.
Barnlås 3 24.

208Bilvård
Koppla in tändningen för att frigöra
rattlåset och för att kunna använda
bromsljus, tuta och vindrutetorkare.
Växellådan i friläge.Se upp
Kör långsamt. Undvik ryck. Kraf‐
tiga ryck och påkänningar kan
skada bilarna.
Vid avstängd motor krävs betydligt
större kraft för bromsning och styr‐
ning.
Koppla in innercirkulationen och
stäng alla rutor så att den bogserande bilens avgaser inte kommer in i bilen.
Bilar med automatisk växellåda: Bilen
måste bogseras framåt, i högst
80 km/h och inte längre än 100 km. I
alla andra fall och om växellådan är
felaktig måste framaxeln lyftas upp
från marken.
Uppsök en verkstad för att få hjälp.
Efter bogseringen skruvar du av
bogseröglan.
Sätt in skyddsluckan nertill och tryck
fast den.

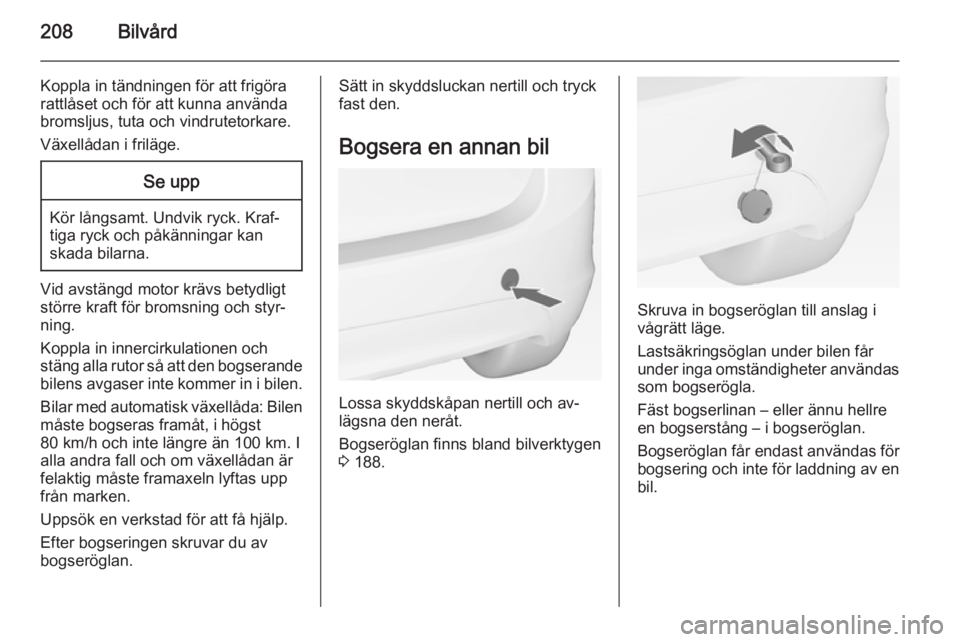

Bogsera en annan bil
Lossa skyddskåpan nertill och av‐
lägsna den neråt.
Bogseröglan finns bland bilverktygen
3 188.
Skruva in bogseröglan till anslag i
vågrätt läge.
Lastsäkringsöglan under bilen får under inga omständigheter användas som bogserögla.
Fäst bogserlinan – eller ännu hellre
en bogserstång – i bogseröglan.
Bogseröglan får endast användas för bogsering och inte för laddning av en
bil.
