OPEL MERIVA 2015 Manuale di uso e manutenzione (in Italian)

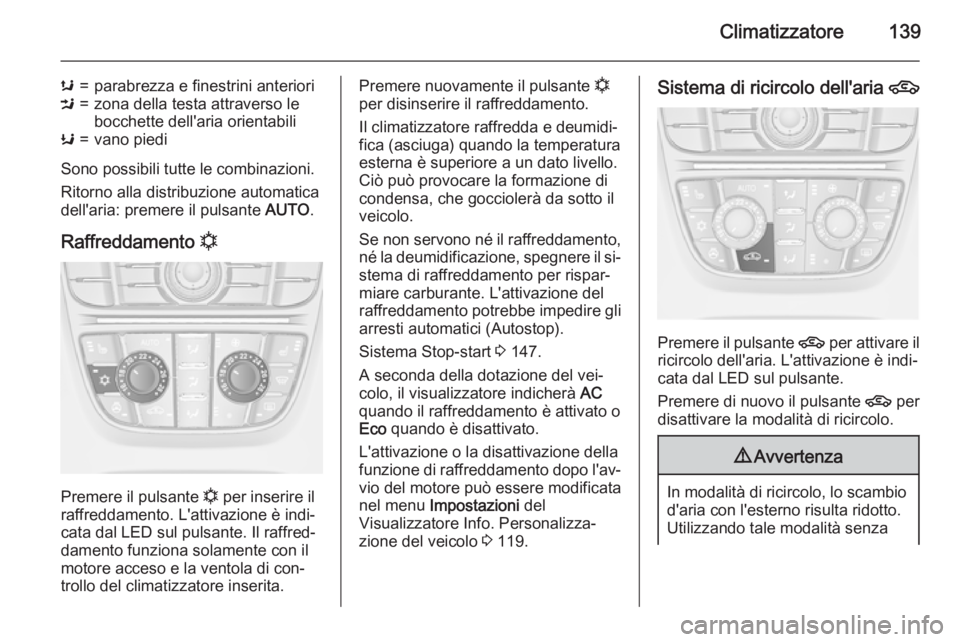

Climatizzatore139
s=parabrezza e finestrini anterioriM=zona della testa attraverso le
bocchette dell'aria orientabiliK=vano piedi
Sono possibili tutte le combinazioni.
Ritorno alla distribuzione automatica
dell'aria: premere il pulsante AUTO.
Raffreddamento n
Premere il pulsante
n per inserire il
raffreddamento. L'attivazione è indi‐
cata dal LED sul pulsante. Il raffred‐
damento funziona solamente con il
motore acceso e la ventola di con‐
trollo del climatizzatore inserita.
Premere nuovamente il pulsante n
per disinserire il raffreddamento.
Il climatizzatore raffredda e deumidi‐ fica (asciuga) quando la temperatura
esterna è superiore a un dato livello.
Ciò può provocare la formazione di
condensa, che gocciolerà da sotto il
veicolo.
Se non servono né il raffreddamento, né la deumidificazione, spegnere il si‐stema di raffreddamento per rispar‐miare carburante. L'attivazione del
raffreddamento potrebbe impedire gli
arresti automatici (Autostop).
Sistema Stop-start 3 147.
A seconda della dotazione del vei‐ colo, il visualizzatore indicherà AC
quando il raffreddamento è attivato o
Eco quando è disattivato.
L'attivazione o la disattivazione della
funzione di raffreddamento dopo l'av‐
vio del motore può essere modificata
nel menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 119.Sistema di ricircolo dell'aria 4
Premere il pulsante
4 per attivare il
ricircolo dell'aria. L'attivazione è indi‐
cata dal LED sul pulsante.
Premere di nuovo il pulsante 4 per
disattivare la modalità di ricircolo.
9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza

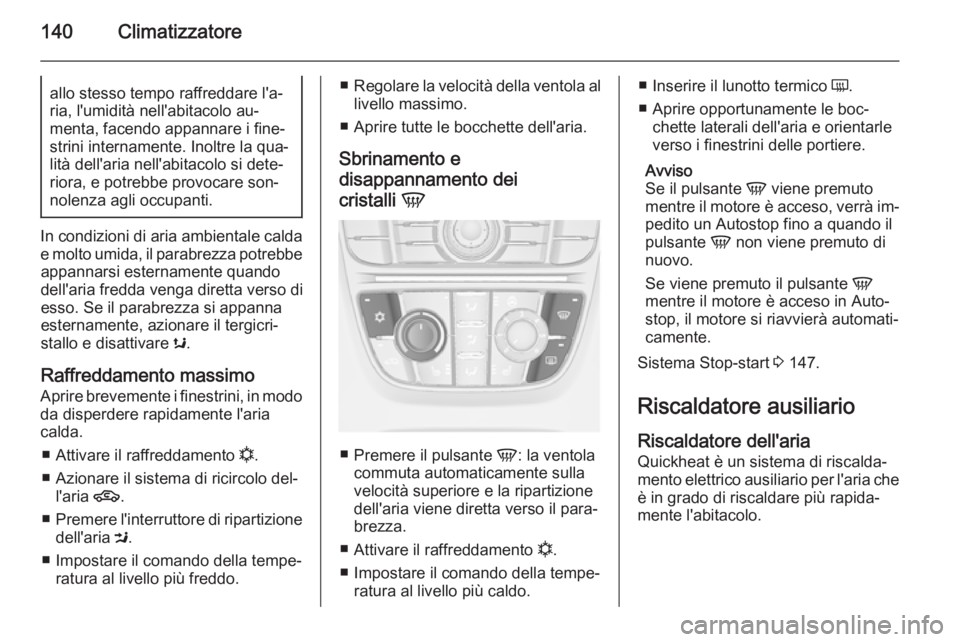

140Climatizzatoreallo stesso tempo raffreddare l'a‐
ria, l'umidità nell'abitacolo au‐
menta, facendo appannare i fine‐
strini internamente. Inoltre la qua‐
lità dell'aria nell'abitacolo si dete‐
riora, e potrebbe provocare son‐
nolenza agli occupanti.
In condizioni di aria ambientale calda
e molto umida, il parabrezza potrebbe appannarsi esternamente quando
dell'aria fredda venga diretta verso di
esso. Se il parabrezza si appanna
esternamente, azionare il tergicri‐
stallo e disattivare s.
Raffreddamento massimo
Aprire brevemente i finestrini, in modo da disperdere rapidamente l'aria
calda.
■ Attivare il raffreddamento n.
■ Azionare il sistema di ricircolo del‐ l'aria 4.
■ Premere l'interruttore di ripartizione
dell'aria M.
■ Impostare il comando della tempe‐ ratura al livello più freddo.
■Regolare la velocità della ventola al
livello massimo.
■ Aprire tutte le bocchette dell'aria.
Sbrinamento e
disappannamento dei
cristalli V
■
Premere il pulsante V: la ventola
commuta automaticamente sulla velocità superiore e la ripartizione
dell'aria viene diretta verso il para‐
brezza.
■ Attivare il raffreddamento n.
■ Impostare il comando della tempe‐ ratura al livello più caldo.
■Inserire il lunotto termico Ü.
■ Aprire opportunamente le boc‐ chette laterali dell'aria e orientarle
verso i finestrini delle portiere.
Avviso
Se il pulsante V viene premuto
mentre il motore è acceso, verrà im‐ pedito un Autostop fino a quando il
pulsante V non viene premuto di
nuovo.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐
stop, il motore si riavvierà automati‐
camente.
Sistema Stop-start 3 147.
Riscaldatore ausiliario
Riscaldatore dell'aria
Quickheat è un sistema di riscalda‐
mento elettrico ausiliario per l'aria che è in grado di riscaldare più rapida‐
mente l'abitacolo.

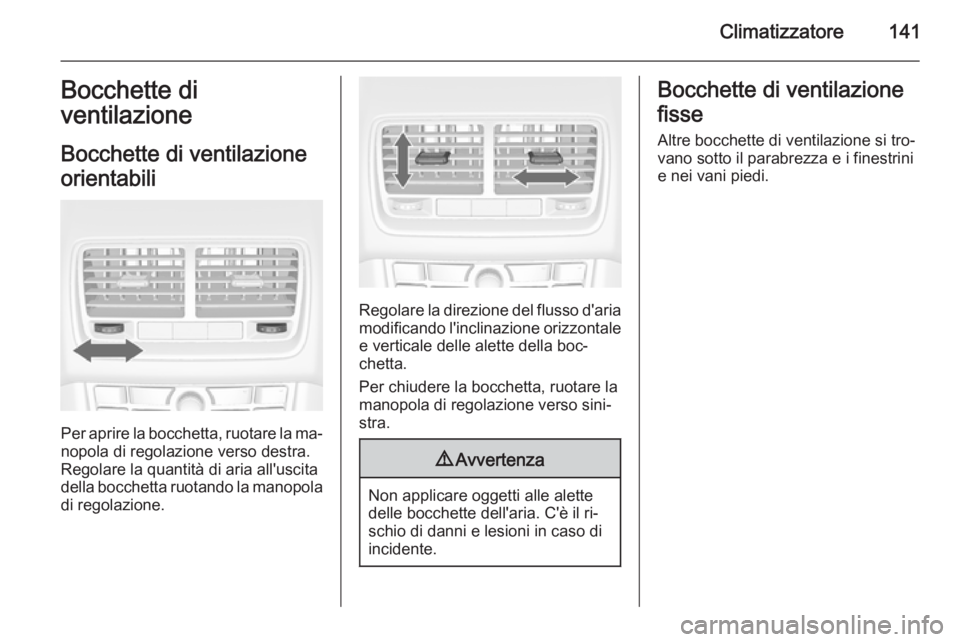

Climatizzatore141Bocchette di
ventilazione
Bocchette di ventilazione
orientabili
Per aprire la bocchetta, ruotare la ma‐
nopola di regolazione verso destra.
Regolare la quantità di aria all'uscita della bocchetta ruotando la manopola di regolazione.
Regolare la direzione del flusso d'aria
modificando l'inclinazione orizzontale e verticale delle alette della boc‐
chetta.
Per chiudere la bocchetta, ruotare la
manopola di regolazione verso sini‐
stra.
9 Avvertenza
Non applicare oggetti alle alette
delle bocchette dell'aria. C'è il ri‐
schio di danni e lesioni in caso di
incidente.
Bocchette di ventilazione
fisse
Altre bocchette di ventilazione si tro‐
vano sotto il parabrezza e i finestrini
e nei vani piedi.

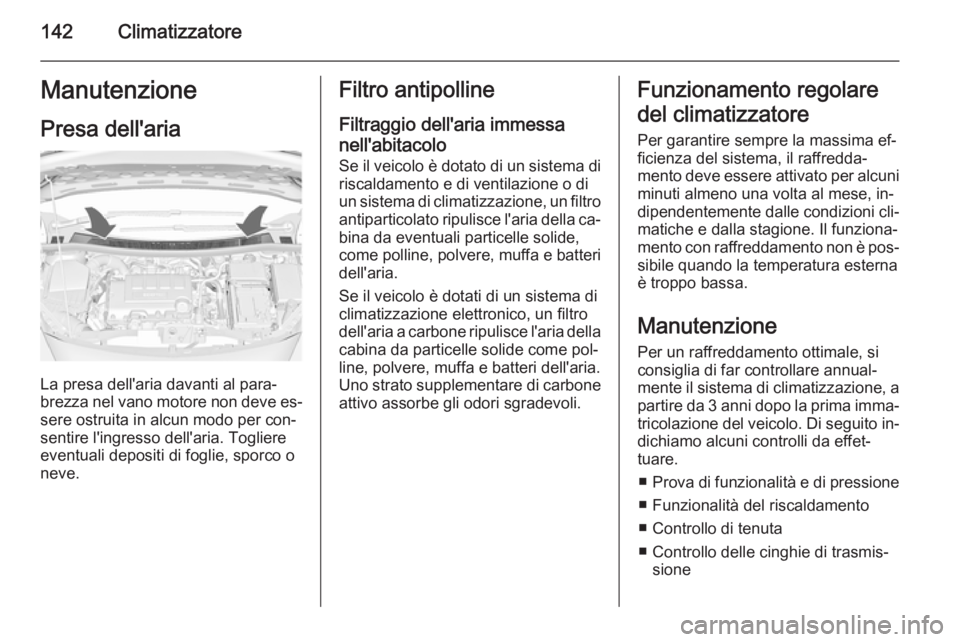

142ClimatizzatoreManutenzionePresa dell'aria
La presa dell'aria davanti al para‐
brezza nel vano motore non deve es‐ sere ostruita in alcun modo per con‐
sentire l'ingresso dell'aria. Togliere
eventuali depositi di foglie, sporco o
neve.
Filtro antipolline
Filtraggio dell'aria immessa
nell'abitacolo Se il veicolo è dotato di un sistema di riscaldamento e di ventilazione o di
un sistema di climatizzazione, un filtro
antiparticolato ripulisce l'aria della ca‐ bina da eventuali particelle solide,come polline, polvere, muffa e batteri dell'aria.
Se il veicolo è dotati di un sistema di
climatizzazione elettronico, un filtro
dell'aria a carbone ripulisce l'aria della
cabina da particelle solide come pol‐
line, polvere, muffa e batteri dell'aria. Uno strato supplementare di carbone attivo assorbe gli odori sgradevoli.Funzionamento regolare
del climatizzatore Per garantire sempre la massima ef‐
ficienza del sistema, il raffredda‐ mento deve essere attivato per alcuni
minuti almeno una volta al mese, in‐
dipendentemente dalle condizioni cli‐ matiche e dalla stagione. Il funziona‐
mento con raffreddamento non è pos‐
sibile quando la temperatura esterna
è troppo bassa.
Manutenzione Per un raffreddamento ottimale, si
consiglia di far controllare annual‐
mente il sistema di climatizzazione, a partire da 3 anni dopo la prima imma‐
tricolazione del veicolo. Di seguito in‐ dichiamo alcuni controlli da effet‐
tuare.
■ Prova di funzionalità e di pressione
■ Funzionalità del riscaldamento
■ Controllo di tenuta
■ Controllo delle cinghie di trasmis‐ sione

Climatizzatore143
■ Pulizia del condensatore e scaricodell'evaporatore
■ Controllo delle prestazioni

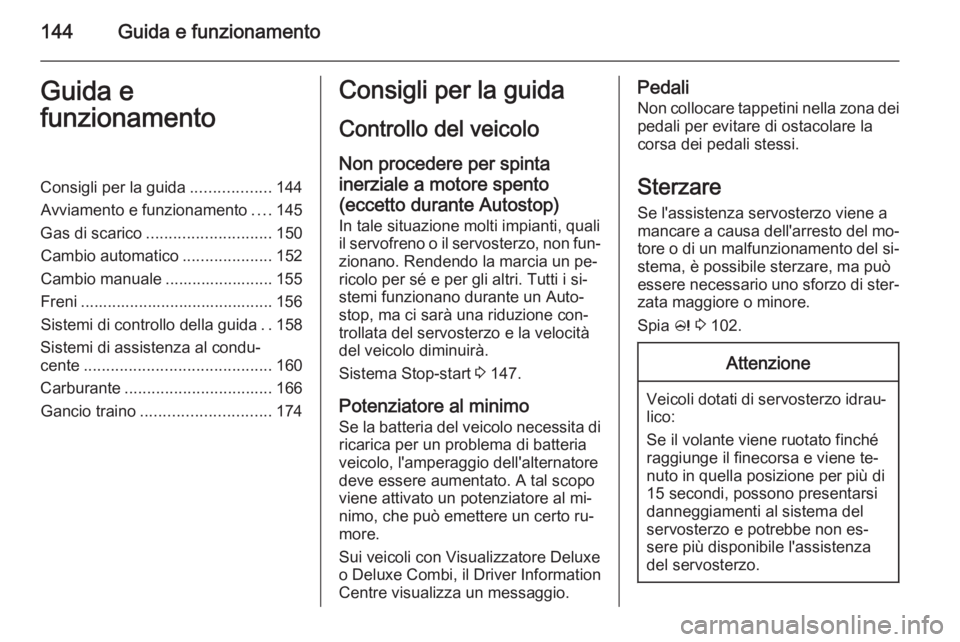

144Guida e funzionamentoGuida e
funzionamentoConsigli per la guida ..................144
Avviamento e funzionamento ....145
Gas di scarico ............................ 150
Cambio automatico ....................152
Cambio manuale ........................ 155
Freni ........................................... 156
Sistemi di controllo della guida ..158
Sistemi di assistenza al condu‐ cente .......................................... 160
Carburante ................................. 166
Gancio traino ............................. 174Consigli per la guida
Controllo del veicolo
Non procedere per spinta
inerziale a motore spento
(eccetto durante Autostop)
In tale situazione molti impianti, quali
il servofreno o il servosterzo, non fun‐
zionano. Rendendo la marcia un pe‐
ricolo per sé e per gli altri. Tutti i si‐
stemi funzionano durante un Auto‐
stop, ma ci sarà una riduzione con‐
trollata del servosterzo e la velocità
del veicolo diminuirà.
Sistema Stop-start 3 147.
Potenziatore al minimo
Se la batteria del veicolo necessita di ricarica per un problema di batteria
veicolo, l'amperaggio dell'alternatore
deve essere aumentato. A tal scopo
viene attivato un potenziatore al mi‐
nimo, che può emettere un certo ru‐
more.
Sui veicoli con Visualizzatore Deluxe
o Deluxe Combi, il Driver Information
Centre visualizza un messaggio.Pedali
Non collocare tappetini nella zona dei
pedali per evitare di ostacolare la
corsa dei pedali stessi.
Sterzare Se l'assistenza servosterzo viene a
mancare a causa dell'arresto del mo‐ tore o di un malfunzionamento del si‐
stema, è possibile sterzare, ma può
essere necessario uno sforzo di ster‐
zata maggiore o minore.
Spia c 3 102.Attenzione
Veicoli dotati di servosterzo idrau‐
lico:
Se il volante viene ruotato finché
raggiunge il finecorsa e viene te‐
nuto in quella posizione per più di
15 secondi, possono presentarsi danneggiamenti al sistema del
servosterzo e potrebbe non es‐
sere più disponibile l'assistenza
del servosterzo.

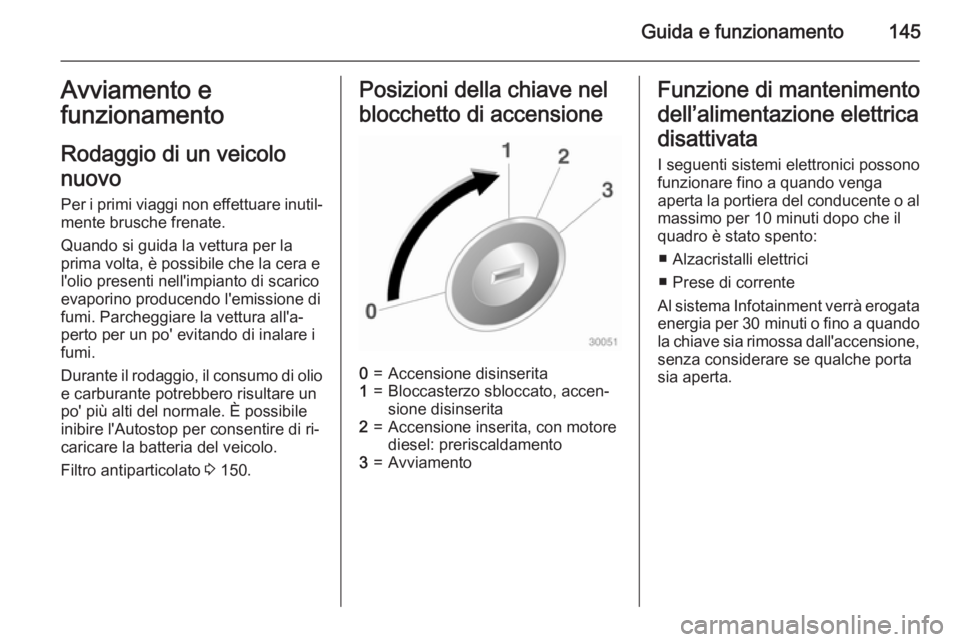

Guida e funzionamento145Avviamento e
funzionamento
Rodaggio di un veicolo
nuovo
Per i primi viaggi non effettuare inutil‐ mente brusche frenate.
Quando si guida la vettura per la
prima volta, è possibile che la cera e l'olio presenti nell'impianto di scarico
evaporino producendo l'emissione di
fumi. Parcheggiare la vettura all'a‐
perto per un po' evitando di inalare i
fumi.
Durante il rodaggio, il consumo di olio e carburante potrebbero risultare un
po' più alti del normale. È possibile
inibire l'Autostop per consentire di ri‐
caricare la batteria del veicolo.
Filtro antiparticolato 3 150.Posizioni della chiave nel
blocchetto di accensione0=Accensione disinserita1=Bloccasterzo sbloccato, accen‐
sione disinserita2=Accensione inserita, con motore
diesel: preriscaldamento3=AvviamentoFunzione di mantenimento
dell’alimentazione elettrica
disattivata
I seguenti sistemi elettronici possono
funzionare fino a quando venga
aperta la portiera del conducente o al massimo per 10 minuti dopo che il
quadro è stato spento:
■ Alzacristalli elettrici
■ Prese di corrente
Al sistema Infotainment verrà erogata
energia per 30 minuti o fino a quando
la chiave sia rimossa dall'accensione, senza considerare se qualche porta
sia aperta.

146Guida e funzionamentoAvviamento del motore
Cambio manuale: azionare la fri‐
zione.
Cambio automatico: azionare il freno
e portare la leva del cambio in posi‐
zione P o N.
Non azionare il pedale dell'accelera‐
tore.
Motore diesel: portare la chiave in po‐
sizione 2 per il preriscaldamento fin‐
ché la spia ! si spegne.
Girare brevemente la chiave in posi‐
zione 3 e rilasciarla: una procedura
automatica attiva il motorino d'avvia‐
mento con un breve ritardo finché il
motore è in funzione, vedi Controllo
automatico del motorino d'avvia‐
mento.
Prima di riavviare o per spegnere il
motore, riportare la chiave in posi‐
zione 0.
Durante un Autostop, è possibile riav‐ viare il motore premendo il pedale
della frizione.
Avviare il veicolo a basse
temperature L'avvio del veicolo senza riscaldatori
aggiuntivi è possibile solo fino a
-25 °С per i motori diesel e -30 °C per
i motori a benzina. E' necessario uti‐
lizzare un olio motore con appropriata viscosità, carburante appropriato,
servizi di assistenza effettuati e una
batteria veicolo sufficientemente ca‐ rica. Con temperature inferiori a
-30 °C, il cambio automatico richiede
una fase di riscaldamento di ca. 5 mi‐ nuti. La leva del cambio deve esserein posizione P.Controllo automatico del
motorino d'avviamento
Questa funzione controlla la proce‐ dura di avviamento del motore. Non
lasciare la chiave in posizione 3. Una
volta rilevato il posizionamento, il si‐
stema procede automaticamente con la procedura di avviamento fino all'ac‐
censione del motore. A causa della
procedura di controllo, il motore si av‐ via con un breve ritardo.
Possibili ragioni del mancato avvia‐
mento del motore:
■ Pedale della frizione non azionato (cambio manuale)
■ Pedale del freno non azionato o leva del cambio non in posizione
P o N (cambio automatico)
■ Time-out scaduto
Riscaldamento del motore turbo
All'avviamento la coppia disponibile
del motore potrebbe essere limitata
per un breve periodo, specialmente
quando la temperatura del motore è
bassa. La limitazione serve a consen‐
tire al sistema di lubrificazione di pro‐
teggere completamente il motore.

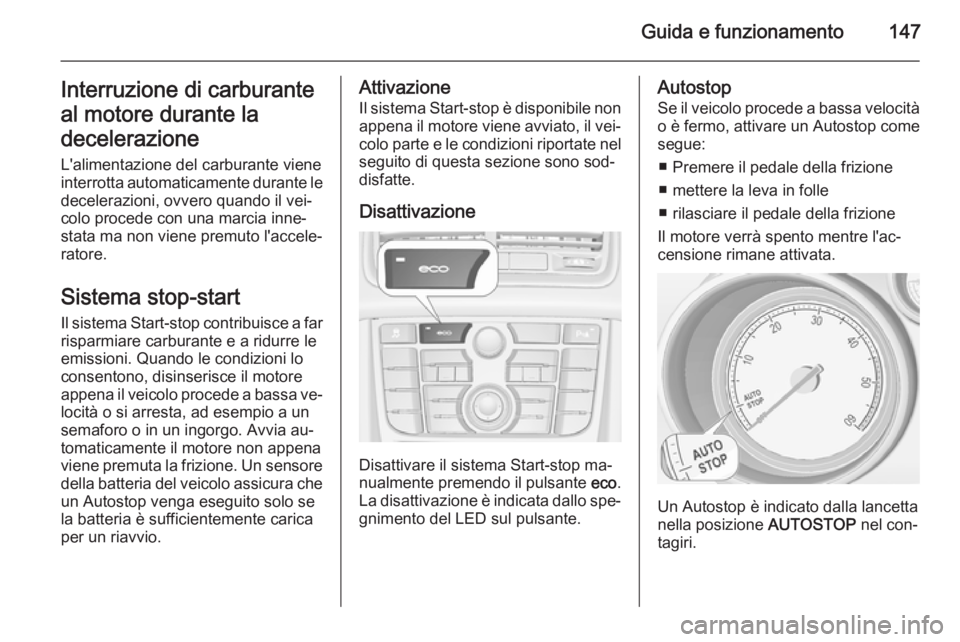

Guida e funzionamento147Interruzione di carburante
al motore durante la
decelerazione
L'alimentazione del carburante viene
interrotta automaticamente durante le decelerazioni, ovvero quando il vei‐
colo procede con una marcia inne‐
stata ma non viene premuto l'accele‐
ratore.
Sistema stop-start Il sistema Start-stop contribuisce a far
risparmiare carburante e a ridurre le
emissioni. Quando le condizioni lo
consentono, disinserisce il motore
appena il veicolo procede a bassa ve‐ locità o si arresta, ad esempio a un
semaforo o in un ingorgo. Avvia au‐
tomaticamente il motore non appena
viene premuta la frizione. Un sensore
della batteria del veicolo assicura che un Autostop venga eseguito solo se
la batteria è sufficientemente carica per un riavvio.Attivazione
Il sistema Start-stop è disponibile non
appena il motore viene avviato, il vei‐
colo parte e le condizioni riportate nel seguito di questa sezione sono sod‐
disfatte.
Disattivazione
Disattivare il sistema Start-stop ma‐
nualmente premendo il pulsante eco.
La disattivazione è indicata dallo spe‐ gnimento del LED sul pulsante.
Autostop
Se il veicolo procede a bassa velocità o è fermo, attivare un Autostop come
segue:
■ Premere il pedale della frizione
■ mettere la leva in folle
■ rilasciare il pedale della frizione
Il motore verrà spento mentre l'ac‐ censione rimane attivata.
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel con‐
tagiri.

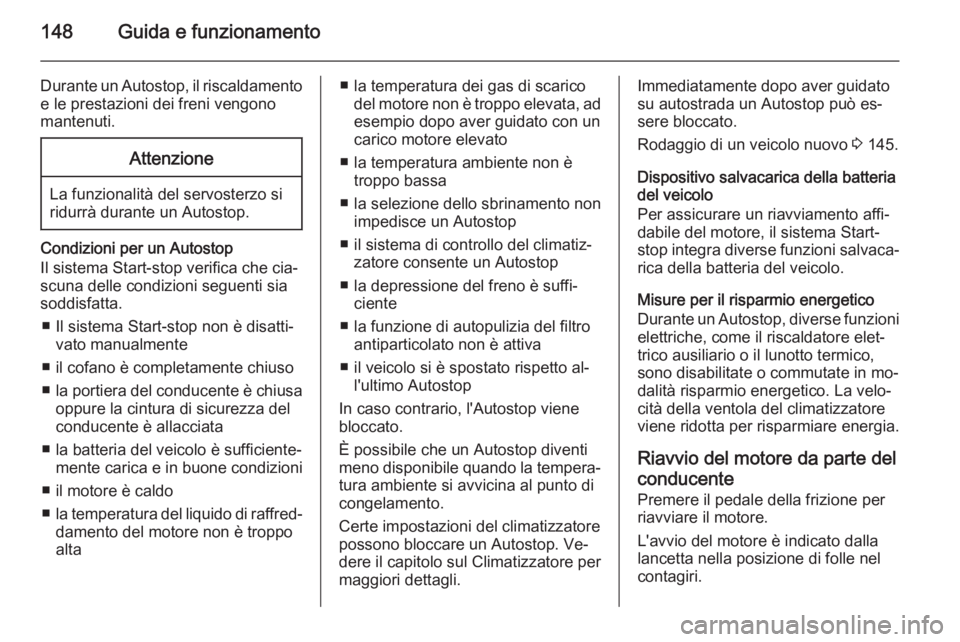

148Guida e funzionamento
Durante un Autostop, il riscaldamentoe le prestazioni dei freni vengono
mantenuti.Attenzione
La funzionalità del servosterzo si
ridurrà durante un Autostop.
Condizioni per un Autostop
Il sistema Start-stop verifica che cia‐
scuna delle condizioni seguenti sia
soddisfatta.
■ Il sistema Start-stop non è disatti‐ vato manualmente
■ il cofano è completamente chiuso
■ la portiera del conducente è chiusa
oppure la cintura di sicurezza del
conducente è allacciata
■ la batteria del veicolo è sufficiente‐ mente carica e in buone condizioni
■ il motore è caldo
■ la temperatura del liquido di raffred‐
damento del motore non è troppo
alta
■ la temperatura dei gas di scarico del motore non è troppo elevata, adesempio dopo aver guidato con un
carico motore elevato
■ la temperatura ambiente non è troppo bassa
■ la selezione dello sbrinamento non impedisce un Autostop
■ il sistema di controllo del climatiz‐ zatore consente un Autostop
■ la depressione del freno è suffi‐ ciente
■ la funzione di autopulizia del filtro antiparticolato non è attiva
■ il veicolo si è spostato rispetto al‐ l'ultimo Autostop
In caso contrario, l'Autostop viene
bloccato.
È possibile che un Autostop diventi
meno disponibile quando la tempera‐
tura ambiente si avvicina al punto di
congelamento.
Certe impostazioni del climatizzatore
possono bloccare un Autostop. Ve‐
dere il capitolo sul Climatizzatore per
maggiori dettagli.Immediatamente dopo aver guidato
su autostrada un Autostop può es‐
sere bloccato.
Rodaggio di un veicolo nuovo 3 145.
Dispositivo salvacarica della batteria del veicolo
Per assicurare un riavviamento affi‐
dabile del motore, il sistema Start-
stop integra diverse funzioni salvaca‐
rica della batteria del veicolo.
Misure per il risparmio energetico Durante un Autostop, diverse funzioni elettriche, come il riscaldatore elet‐
trico ausiliario o il lunotto termico,
sono disabilitate o commutate in mo‐
dalità risparmio energetico. La velo‐
cità della ventola del climatizzatore
viene ridotta per risparmiare energia.
Riavvio del motore da parte del
conducente Premere il pedale della frizione per
riavviare il motore.
L'avvio del motore è indicato dalla lancetta nella posizione di folle nel
contagiri.
