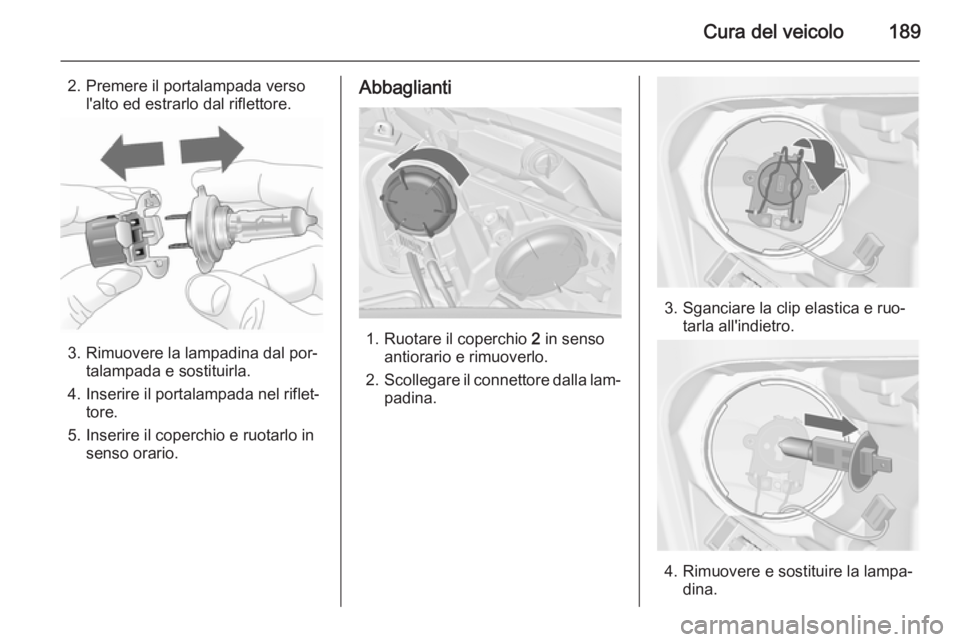

Cura del veicolo189
2. Premere il portalampada versol'alto ed estrarlo dal riflettore.
3. Rimuovere la lampadina dal por‐ talampada e sostituirla.
4. Inserire il portalampada nel riflet‐ tore.
5. Inserire il coperchio e ruotarlo in senso orario.
Abbaglianti
1. Ruotare il coperchio 2 in senso
antiorario e rimuoverlo.
2. Scollegare il connettore dalla lam‐
padina.
3. Sganciare la clip elastica e ruo‐ tarla all'indietro.
4. Rimuovere e sostituire la lampa‐ dina.

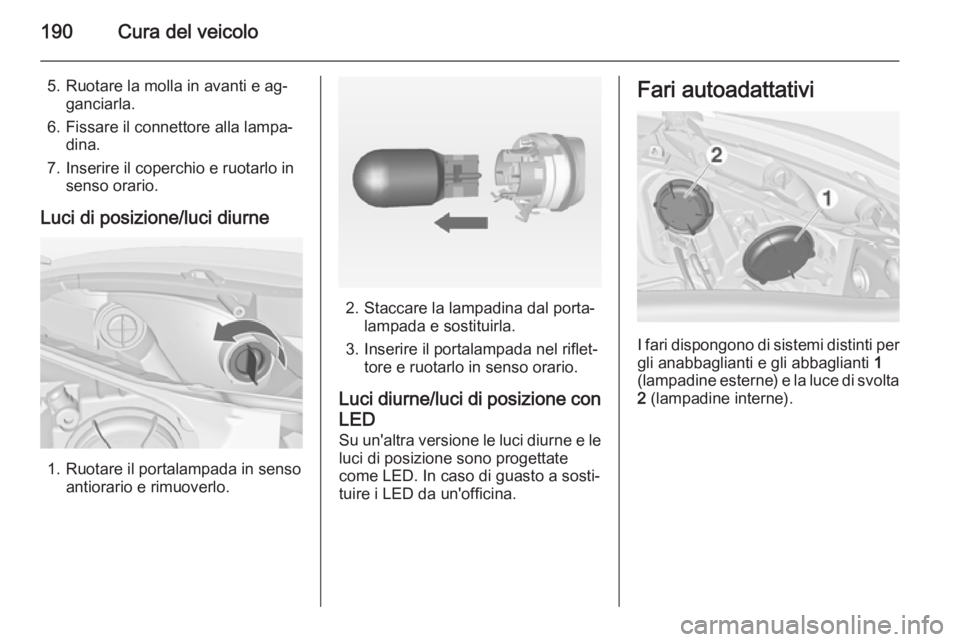

190Cura del veicolo
5. Ruotare la molla in avanti e ag‐ganciarla.
6. Fissare il connettore alla lampa‐ dina.
7. Inserire il coperchio e ruotarlo in senso orario.
Luci di posizione/luci diurne
1. Ruotare il portalampada in senso antiorario e rimuoverlo.
2. Staccare la lampadina dal porta‐lampada e sostituirla.
3. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Luci diurne/luci di posizione con
LED
Su un'altra versione le luci diurne e le luci di posizione sono progettate
come LED. In caso di guasto a sosti‐
tuire i LED da un'officina.
Fari autoadattativi
I fari dispongono di sistemi distinti per gli anabbaglianti e gli abbaglianti 1
(lampadine esterne) e la luce di svolta
2 (lampadine interne).

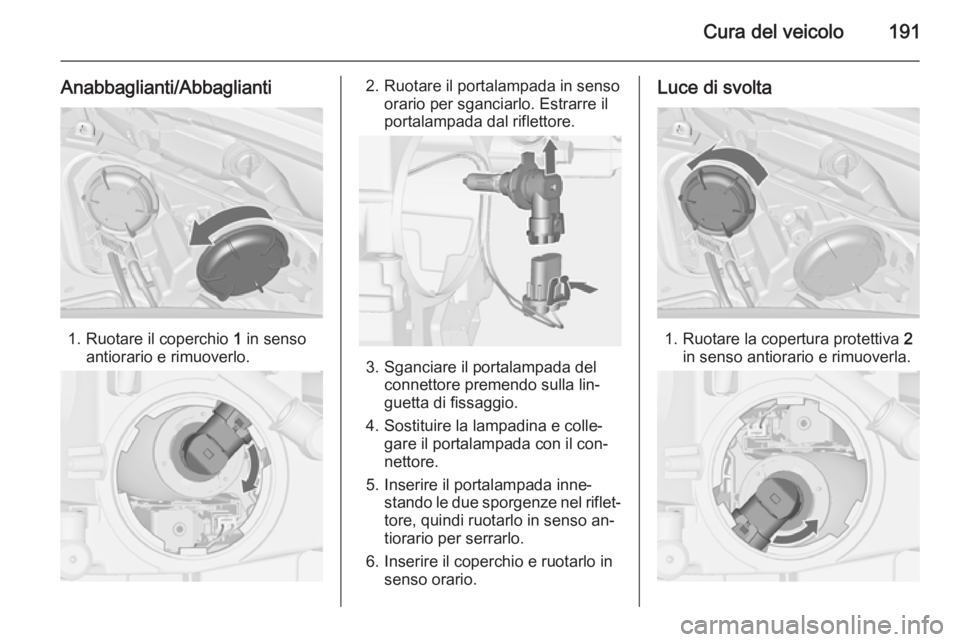

Cura del veicolo191
Anabbaglianti/Abbaglianti
1. Ruotare il coperchio 1 in senso
antiorario e rimuoverlo.
2. Ruotare il portalampada in senso orario per sganciarlo. Estrarre il
portalampada dal riflettore.
3. Sganciare il portalampada del connettore premendo sulla lin‐
guetta di fissaggio.
4. Sostituire la lampadina e colle‐ gare il portalampada con il con‐
nettore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso an‐
tiorario per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.
Luce di svolta
1. Ruotare la copertura protettiva 2
in senso antiorario e rimuoverla.

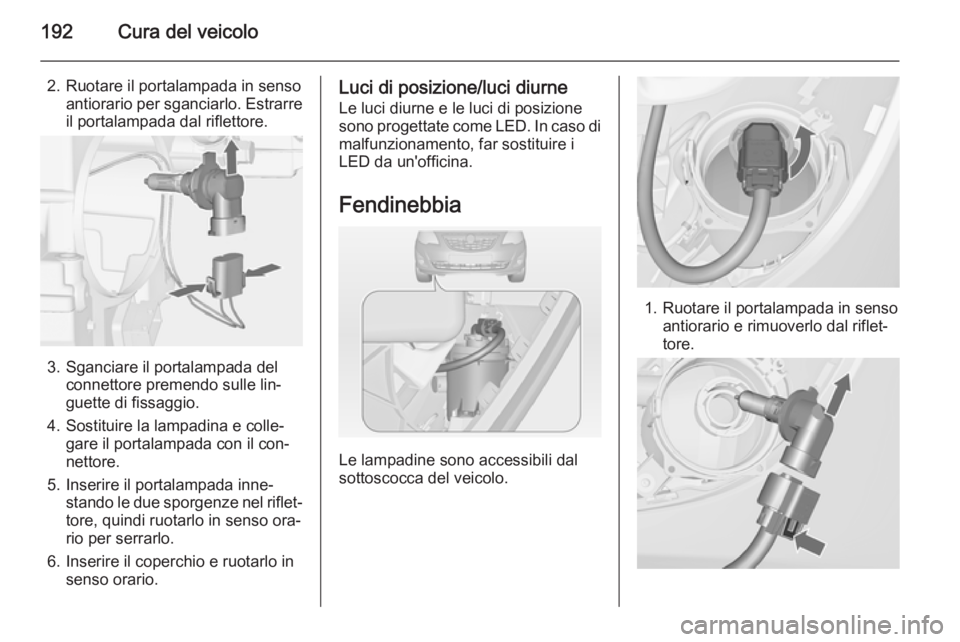

192Cura del veicolo
2. Ruotare il portalampada in sensoantiorario per sganciarlo. Estrarre
il portalampada dal riflettore.
3. Sganciare il portalampada del connettore premendo sulle lin‐
guette di fissaggio.
4. Sostituire la lampadina e colle‐ gare il portalampada con il con‐
nettore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐rio per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.
Luci di posizione/luci diurne
Le luci diurne e le luci di posizione sono progettate come LED. In caso di
malfunzionamento, far sostituire i
LED da un'officina.
Fendinebbia
Le lampadine sono accessibili dal
sottoscocca del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.

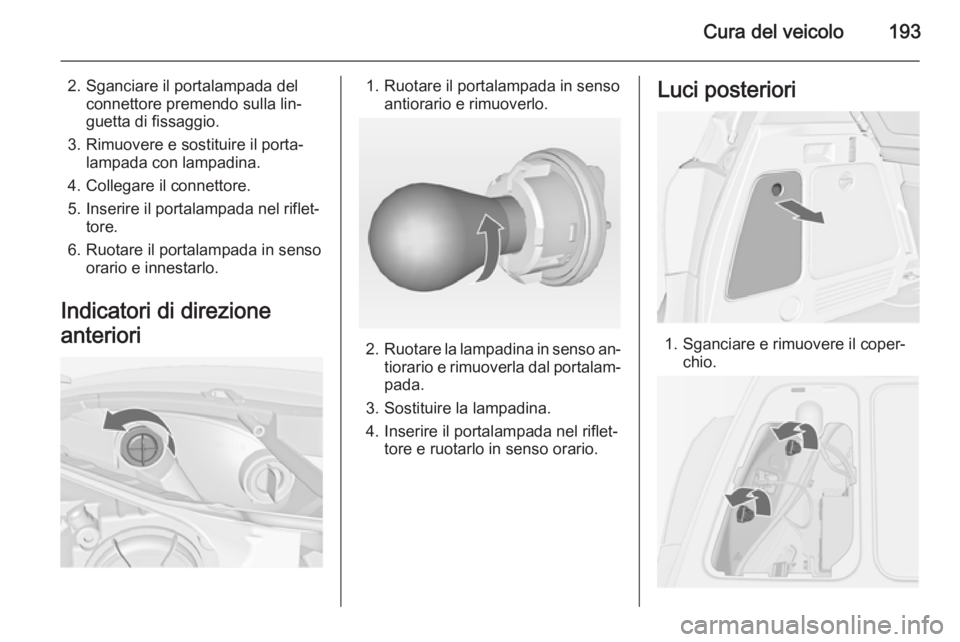

Cura del veicolo193
2. Sganciare il portalampada delconnettore premendo sulla lin‐
guetta di fissaggio.
3. Rimuovere e sostituire il porta‐ lampada con lampadina.
4. Collegare il connettore.
5. Inserire il portalampada nel riflet‐ tore.
6. Ruotare il portalampada in senso orario e innestarlo.
Indicatori di direzione
anteriori1. Ruotare il portalampada in senso antiorario e rimuoverlo.
2.Ruotare la lampadina in senso an‐
tiorario e rimuoverla dal portalam‐
pada.
3. Sostituire la lampadina. 4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Luci posteriori
1. Sganciare e rimuovere il coper‐ chio.

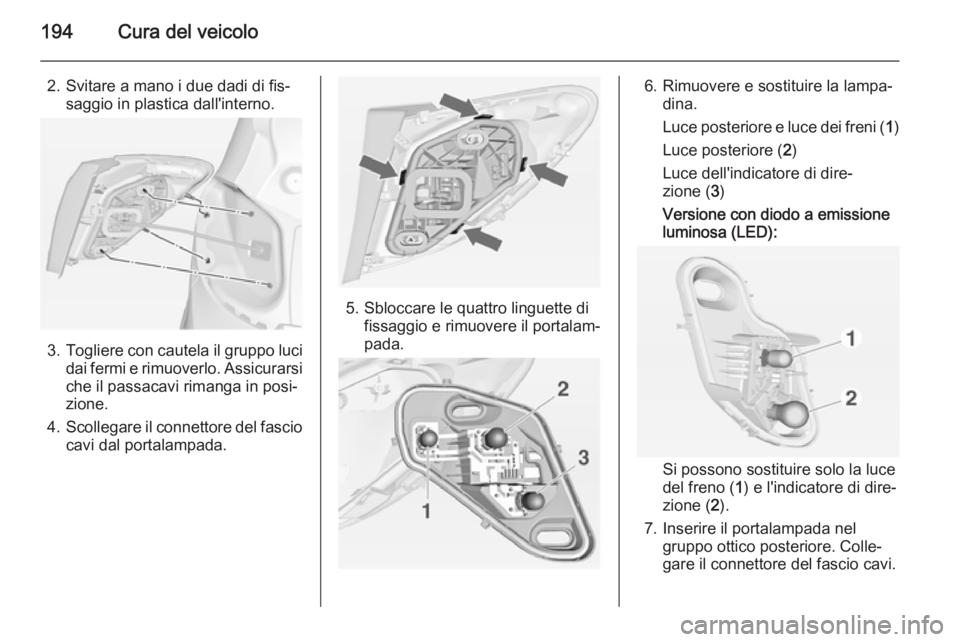

194Cura del veicolo
2. Svitare a mano i due dadi di fis‐saggio in plastica dall'interno.
3.Togliere con cautela il gruppo luci
dai fermi e rimuoverlo. Assicurarsi che il passacavi rimanga in posi‐
zione.
4. Scollegare il connettore del fascio
cavi dal portalampada.
5. Sbloccare le quattro linguette di fissaggio e rimuovere il portalam‐
pada.
6. Rimuovere e sostituire la lampa‐ dina.
Luce posteriore e luce dei freni ( 1)
Luce posteriore ( 2)
Luce dell'indicatore di dire‐ zione ( 3)
Versione con diodo a emissione
luminosa (LED):
Si possono sostituire solo la luce
del freno ( 1) e l'indicatore di dire‐
zione ( 2).
7. Inserire il portalampada nel gruppo ottico posteriore. Colle‐
gare il connettore del fascio cavi.

Cura del veicolo195
Montare il gruppo luci sui fermi e
serrare i dadi di fissaggio. Chiu‐
dere il coperchio e agganciarlo.
8. Inserire l'accensione, azionare e controllare tutte le luci.
Luci posteriori nel telaio del portellone posteriore
1. Aprire il portellone posteriore e ri‐ muovere la copertura con un cac‐
ciavite.
2. Premere la linguetta di fissaggio e
rimuovere il portalampada pre‐
mendo verso il basso.
3. Per sostituire la luce della retro‐ marcia ( 1), rimuovere la lampa‐
dina e sostituirla.
Per sostituire la lampadina della
luce posteriore/retronebbia ( 2),
premerla leggermente nel porta‐
lampada, ruotarla in senso antio‐
rario, rimuoverla e sostituirla.
4. Inserire il portalampada nel fermo.
5. Fissare la copertura.
6. Inserire l'accensione, azionare e controllare tutte le luci.
Procedere analogamente per la so‐
stituzione della lampadina della luce
posteriore e quella della retromarcia
sul lato destro.
Versione con diodo a emissione
luminosa (LED):
Può essere sostituita solo la lampa‐
dine della luce di retromarcia.

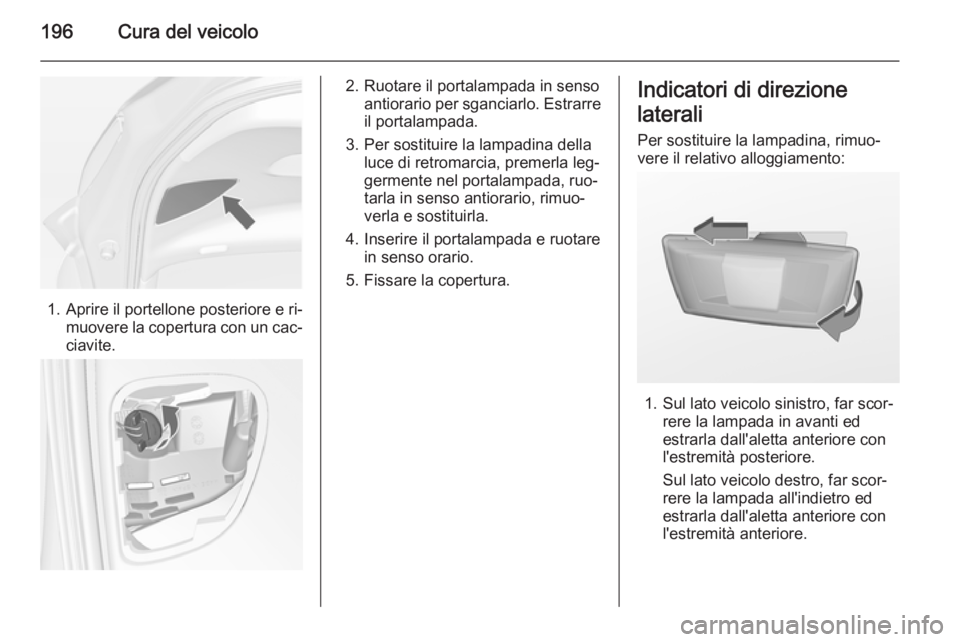

196Cura del veicolo
1. Aprire il portellone posteriore e ri‐muovere la copertura con un cac‐
ciavite.
2. Ruotare il portalampada in senso antiorario per sganciarlo. Estrarreil portalampada.
3. Per sostituire la lampadina della luce di retromarcia, premerla leg‐
germente nel portalampada, ruo‐
tarla in senso antiorario, rimuo‐
verla e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Fissare la copertura.Indicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐ vere il relativo alloggiamento:
1. Sul lato veicolo sinistro, far scor‐ rere la lampada in avanti ed
estrarla dall'aletta anteriore con
l'estremità posteriore.
Sul lato veicolo destro, far scor‐
rere la lampada all'indietro ed
estrarla dall'aletta anteriore con
l'estremità anteriore.

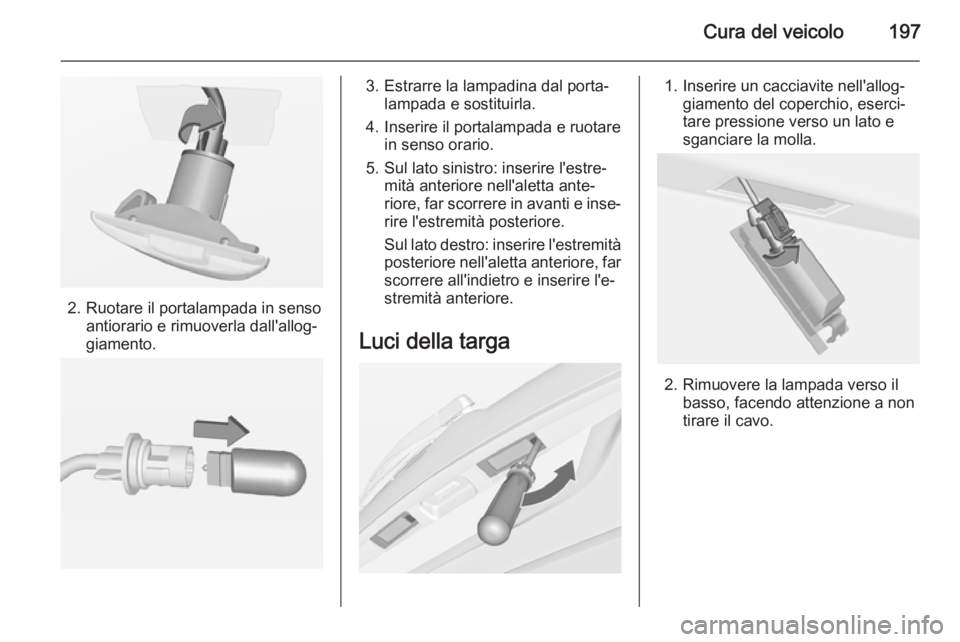

Cura del veicolo197
2. Ruotare il portalampada in sensoantiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Sul lato sinistro: inserire l'estre‐ mità anteriore nell'aletta ante‐
riore, far scorrere in avanti e inse‐
rire l'estremità posteriore.
Sul lato destro: inserire l'estremità
posteriore nell'aletta anteriore, far scorrere all'indietro e inserire l'e‐
stremità anteriore.
Luci della targa1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampada verso il basso, facendo attenzione a non
tirare il cavo.

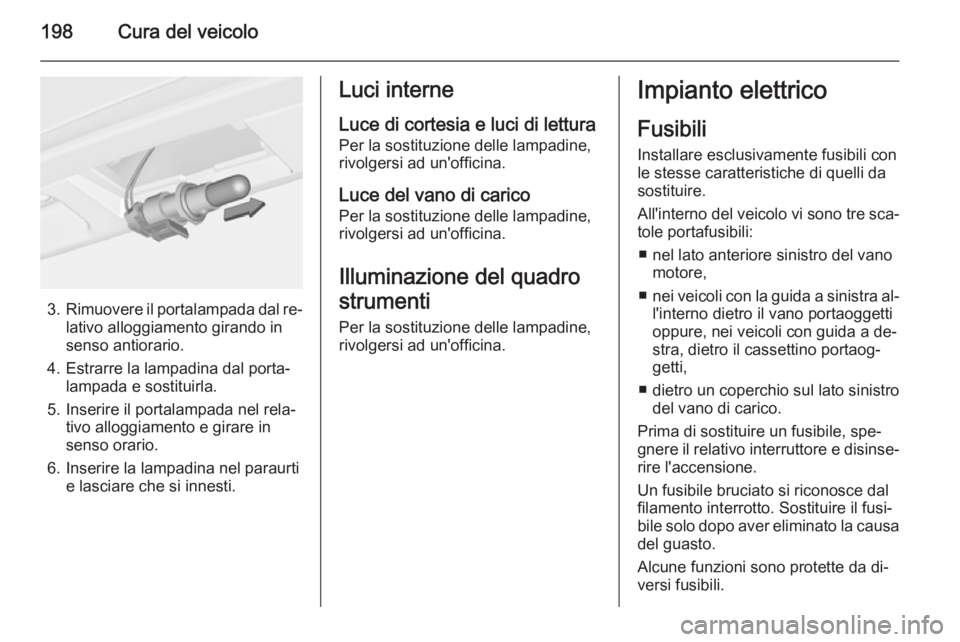

198Cura del veicolo
3.Rimuovere il portalampada dal re‐
lativo alloggiamento girando in
senso antiorario.
4. Estrarre la lampadina dal porta‐ lampada e sostituirla.
5. Inserire il portalampada nel rela‐ tivo alloggiamento e girare in
senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.
Luci interne
Luce di cortesia e luci di lettura
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce del vano di carico Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro
strumenti
Per la sostituzione delle lampadine, rivolgersi ad un'officina.Impianto elettrico
Fusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre sca‐ tole portafusibili:
■ nel lato anteriore sinistro del vano motore,
■ nei veicoli con la guida a sinistra al‐
l'interno dietro il vano portaoggetti
oppure, nei veicoli con guida a de‐ stra, dietro il cassettino portaog‐
getti,
■ dietro un coperchio sul lato sinistro del vano di carico.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐ rire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐
bile solo dopo aver eliminato la causa
del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
